Hasselblad 501C Handleiding

Inleiding tot het Hasselblad camerasysteem

Als Hasselblad-eigenaar beschikt u nu over een camera van uitzonderlijke kwaliteit, het product van een internationaal gerenommeerde traditie van uitmuntendheid in de wereld van de fotografie.

Victor Hasselblad, de maker van de camera's die zijn naam dragen, was zelf een begenadigd fotograaf. Om aan zijn eigen hoge eisen en verschillende vereisten te voldoen, bedacht hij voor het eerst het Hasselblad-camerasysteem: een veelzijdige middenformaat spiegelreflexcamera met verwisselbare lenzen, zoekers en filmcassettes.

Victor Hasselblad was in de eerste plaats fotograaf en pas in de tweede plaats zakenman en zou nooit kwaliteit opofferen voor een eenvoudigere productie. Tot op de dag van vandaag worden Hasselblad-camera's zorgvuldig vervaardigd met dit principe in gedachten.

Met uw Hasselblad heeft u de deur geopend naar het Hasselblad-systeem, een systeem dat tot aan de uiteinden van de aarde - tot in de ruimte - is gebracht om zijn reputatie van betrouwbaarheid en absolute getrouwheid te verdienen.

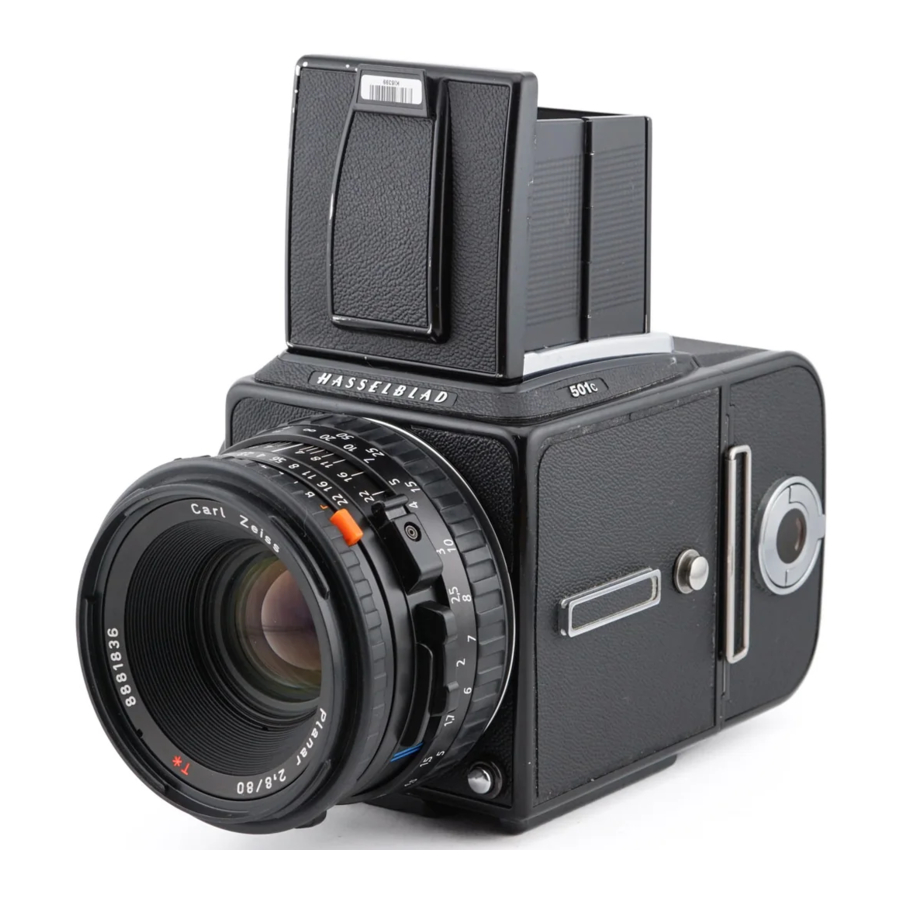

De Hasselblad S01C is een middenformaat spiegelreflexcamera met verwisselbaarheid van 16 verschillende lenzen, 1,4x en 2x teleconverters, cassettes voor verschillende beeldformaten en films, waaronder Polaroid-films, zoekers met of zonder belichtingsmeetfuncties, en een aantal scherpstelschermen die aan uw speciale eisen voldoen.

Het complete assortiment accessoires biedt bijna onbeperkte flexibiliteit en potentieel voor superieure fotografie in elke toepassing. De realisatie van dit potentieel is alleen afhankelijk van uw vaardigheid, zorg en oordeel als fotograaf.

Uw Hasselblad 501C wordt geleverd met een Acute-Matte scherpstelscherm van ongeëvenaarde helderheid en resolutie, compleet met de Planar C 2,8/80 mm lens en de A12 filmcassette

Lenzen
Sinds de vroege jaren 1950 worden Hasselblad lenzen vervaardigd door Carl Zeiss in Duitsland. De Hasselblad 501C gebruikt C- en CF-lenzen van Carl Zeiss.

Met uitzondering van lenzen van het FE-type kunnen alle Hasselblad-lenzen die sinds 1957 zijn vervaardigd, worden gebruikt met de 501C. Lenzen van het FE-type kunnen alleen worden gebruikt met de Hasselblad-camera's met brandpuntsvlaksluiter.

Deze handleiding beschrijft in detail hoe u uw 501C bedient. Lees hem aandachtig door! De kennis die u opdoet door hem te lezen, geeft u volledige toegang tot het Hasselblad-potentieel. Het benutten van dat potentieel is aan uw verbeelding!

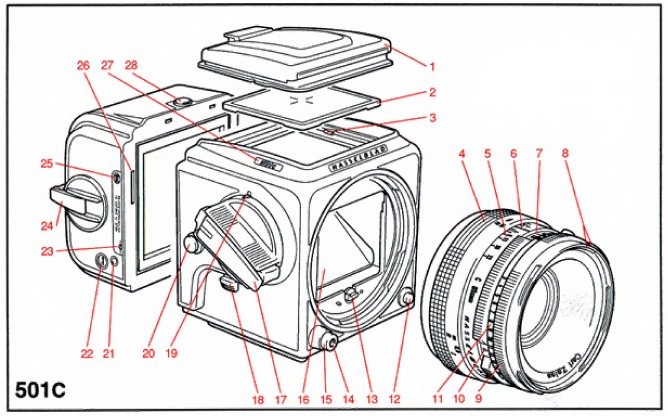

501C, onderdelen en componenten

1. Scherpstelkap
2. Acute-Matte* scherpstelscherm
3. Schermvergrendeling
4. Scherpstelring en schaal
5. Scherptediepteschaal
6. Centrale lensindex
7. Diafragmaring en schaal
8. Externe en interne lensaccessoirebevestiging
9. Sluiterknop

10. Belichtingswaarde-index
11. Belichtingswaardeschaal
12. Lensontgrendelknop
13. Aandrijfas
14. Draad voor kabelontspanner
15. Ontspanknop
16. Kijkspiegel
17. Opwindhendel
18. Pre-release knop

19. Opwindhendelindex
20. Riemoog
21. Statusindicator cassette
22. Frame teller
23. Filmvlak index
24. Filmopwindhendel
25. Cassettetype aanduiding
26. Cassette aandrijftandwiel
27. Cameratype aanduiding
28. Cassettevergrendeling

29. Vergrootglas voor de scherpstelkap
30. Cassetteschuif
31. Filmlaadindicator
32. Filmsleutel
33. Filmtabbladhouder
34. Cassette ondersteuningssleuven
35. Cassette ondersteuningen
36. Statiefdraad 1/4" en 3/8"
37. Snelkoppelingsplaat
38. Cameraondersteuningen
39. Lens aandrijfas
40. Voorbeeldknop scherptediepte
41. PC flitsaansluiting
42. Lenslocatie-index
43. Accessoirerail
44. Riemoog
45. Hulpsluiter
46. Cassettehaak
    * Acute-Matte ontworpen door MINOLTA

LET OP: In de tekst worden de posities van de componenten beschreven in relatie tot de camera zoals u die ziet bij het maken van een foto, d.w.z. de lens zit aan de voorkant, de zoeker aan de bovenkant en de opwindhendel aan de rechterkant.

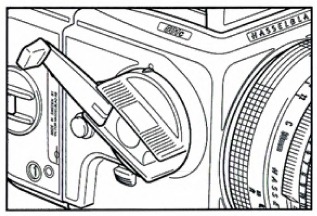

Aan de slag

In dit gedeelte wordt beschreven hoe u uw 501C klaarmaakt voor gebruik. Volg de instructies stap voor stap om te voorkomen dat de apparatuur vastloopt of beschadigd raakt.

Wanneer u de camera met lens en filmcassette hebt uitgepakt, klapt u de opwindhendel uit en controleert u of deze vergrendeld is en niet kan worden gedraaid. Dit geeft aan dat het mechanisme volledig is opgewonden. Als de hendel niet vergrendeld is, draait u hem één volledige slag met de klok mee tot hij vergrendelt om de camera op te winden en de sluiter te spannen. Klap de hendel terug in de hendelnaaf wanneer u de camera meeneemt om te voorkomen dat de hendel in kleding enz. blijft haken.

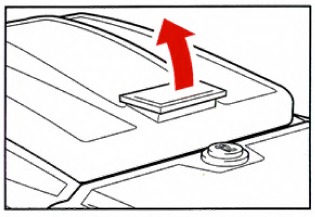

De scherpstelkap openen

Til het deksel op met een stevige greep op het lipje aan de achterrand en zwenk het omhoog in een verticale positie. De kap klapt automatisch uit en vergrendelt in de open positie. Verwijder vóór het bekijken de lensvoorkant door deze ongeveer 1/3 slag tegen de klok in te draaien en van de lens te tillen.

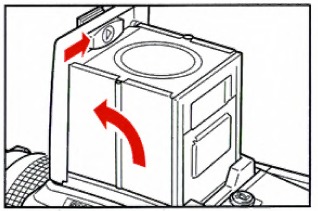

De ingebouwde zoekerloep

Gebruik de ingebouwde 4,5x zoekerloep om het beeld in de zoeker te vergroten, bijvoorbeeld voor een nauwkeurigere scherpstelling. Om hem uit te klappen, duwt u de ovale pal aan de binnenkant van het deksel naar rechts, zoals in de afbeelding is aangegeven. Om de zoekerloep omlaag te klappen, duwt u hem eenvoudigweg terug naar het deksel totdat hij vastklikt. De zoekerloep kan eenvoudig worden vervangen door een zoekerloep met een geschikte correctielens die is afgestemd op uw individuele gezichtsvermogen.

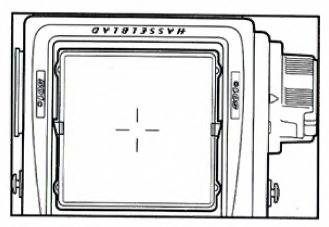

Scherpstelscherm en zoekerbeeld

De Hasseiblad 501C is uitgerust met het Acute- Matte scherpstelscherm met superieure helderheid en de hoogste resolutie van alle Hasseiblad scherpstelschermen. Het midden van het scherm wordt aangegeven door een kruis.

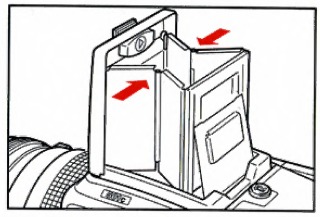

De scherpstelkap sluiten

"Knijp" de zijplaten bij de scharnierpunten, duw hem lichtjes naar achteren en de kap klapt automatisch weer omlaag.

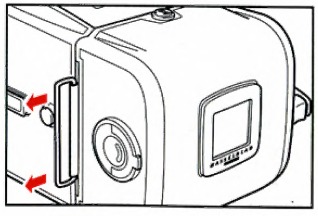

De cassetteschuif

De camera kan niet worden ontspannen voor een opname zolang de cassetteschuif is geplaatst. Om de schuif te verwijderen, klapt u (de) draadbeugel aan de linkerzijde uit en trekt u de schuif er volledig uit.

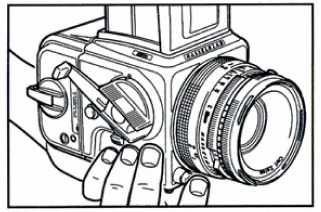

Linkerhandgreep

Het vasthouden van de 501C in uw linkerhand, zoals weergegeven in de afbeelding, is de handigste manier om hem vast te houden. U kunt de ontspanknop bereiken met uw wijsvinger. Uw rechterhand is vrij voor scherpstellen, het instellen van het diafragma, het bedienen van de hendel of voor het verwisselen van lens of cassette.

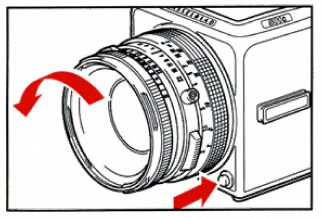

Scherpstellen en ontspannen

Draai aan de scherpstelring totdat het beeld van het onderwerp scherp in de zoeker verschijnt. Druk op de ontspanknop om een opname te maken. Na de opname, wanneer u de ontspanknop hebt losgelaten, kan de opwindhendel één volledige slag worden gedraaid totdat hij weer vergrendelt om de camera terug te spoelen, de sluiter te spannen en de film één frame door te spoelen.

OPMERKING: De zoeker blijft donker totdat u de camera hebt teruggespoeld!

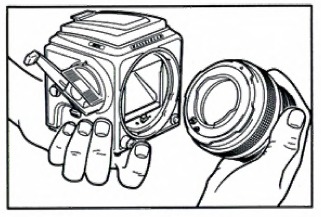

De lens verwijderen

Druk op de lensontgrendelingsknop en draai de lens tegen de klok in totdat deze stopt en til hem uit de vatting.

OPMERKING: U kunt de lens alleen verwijderen als de camera is gespannen (volledig opgewonden) en niet in de ontspannen of voorontspannen modus staat.

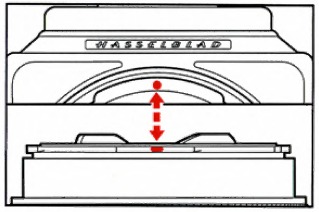

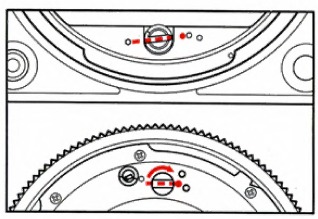

De lens bevestigen

U zult merken dat het vasthouden van de camera in uw linkerhand en de lens in uw rechterhand, zoals weergegeven in de afbeelding, de gemakkelijkste manier is om de lens te bevestigen.

Zorg ervoor dat zowel de camera als de lens volledig zijn opgewonden. De bijgaande afbeelding toont de juiste relatie tussen de aandrijfas, de lensaandrijfkoppeling en hun indexen. Als de lens niet is gespannen, kunt u een munt in de koppelingssleuf steken en deze met de klok mee draaien totdat deze vergrendelt (ongeveer 4/5 van een slag).

Wanneer u de rode index op de lens hebt uitgelijnd met die op de camera, zoals in de afbeelding wordt getoond, zal de lens gemakkelijk in de bajonetfitting vallen. U kunt hem vervolgens met de klok mee draaien totdat hij stopt met een lichte klik als de lensvergrendeling hem op zijn plaats vergrendelt.

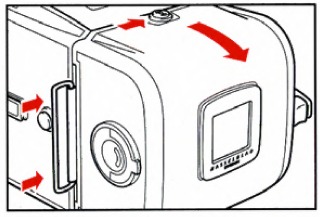

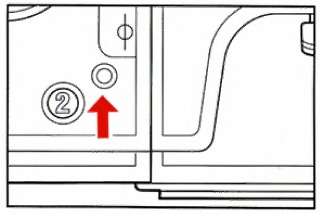

De cassette verwijderen

Het is raadzaam om de camera te spannen (volledig op te winden) en de cassette-indicator wit weer te geven.

Plaats de cassetteschuif in de cassette met het scharnier naar de voorkant van de camera. Schuif de cassettevergrendeling naar rechts, zwenk de cassette naar achteren en til hem van de onderste steunen.

OPMERKING; De cassette kan niet worden verwijderd zonder de cassetteschuif te plaatsen. De schuif beschermt de film tegen waas. Let er ook op dat de camera niet kan worden bediend wanneer een cassette met geplaatste schuif aan de camera is bevestigd.

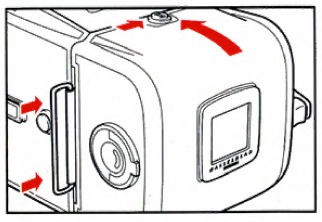

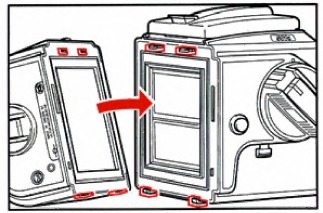

De cassette bevestigen

Zorg ervoor dat de cassetteschuif volledig is geplaatst en dat de indicator wit is. Als de indicator niet wit is, raadpleeg dan de instructie op de volgende pagina.

Plaats de cassette op de onderste steunhaken van de camera en zorg ervoor dat deze correct op de haken is geplaatst. Zwenk de cassette voorzichtig naar de camerabody en controleer of de bovenste steunhaken van de camera in de sleuven in de cassette passen. Duw de cassette voorzichtig maar stevig tegen de haken terwijl u de cassettevergrendelingsknop naar rechts schuift. Laat de knop los wanneer de cassette contact heeft gemaakt met de achterplaat van de camera en duw hem naar links om ervoor te zorgen dat hij de vergrendelde positie heeft bereikt. Verwijder de cassetteschuif om de camera klaar te maken voor gebruik.

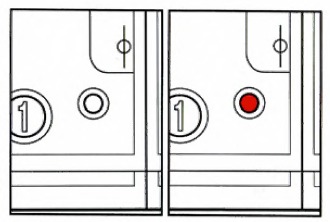

De statusindicator van de cassette

De statusindicator aan de rechterkant van de cassette geeft wit weer wanneer de cassette klaar is voor gebruik en rood wanneer de film niet is doorgedraaid na de laatste opname. Bevestig geen cassette die wit weergeeft aan een camera die niet is teruggespoeld! Draai de camera eerst terug, anders verliest u één frame. Bevestig geen cassette die rood weergeeft aan een volledig opgewonden camera! Dat kan leiden tot een dubbele belichting. Als de statusindicator rood weergeeft, ontspan de camera dan voordat u de cassette bevestigt. Het opwinden van de camera schuift de film vervolgens één frame door.

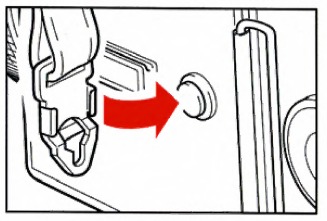

Riem en riemogen

De 501C wordt geleverd met een middellange schouderriem, die afzonderlijk is verpakt. U vindt andere soorten riemen in de Hasseiblad Product Catalog. Alle riemen hebben speciale clips om ze gemakkelijk aan de camerabody te bevestigen en ervan te verwijderen.

De riem bevestigen

Plaats het hoofdgedeelte van de riemdip over het riemoog op de camera (zie afbeelding). Druk de punt van de clip naar de camerawal toe terwijl u aan de riem trekt om de clip over het oog naar de vergrendelde positie te schuiven.

De riem verwijderen

Til de vergrendelingsplaat van de clip hoog genoeg op om deze over de bovenkant van het oog te laten passeren. Duw de clip in de richting tegengesteld aan de riem om hem van het oog te schuiven.

Bedieningsdetails

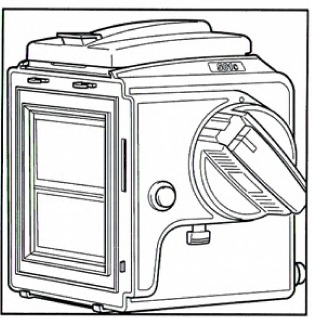

Belichting

Als algemene regel voor alle sluitertijdinstellingen, behalve B, moet u de ontspanknop ingedrukt houden totdat de lenssluiter volledig is geopend en gesloten. Dit is vooral belangrijk bij sluitertijden van 1 $ tot 1/15 s, aangezien de hulpsluiter alleen open blijft wanneer de knop ingedrukt wordt gehouden. Als u de druk op de knop te snel loslaat, zal de hulpsluiter de belichting voortijdig beëindigen (zie 'Waarschuwingsmarkering'). U kunt de hulpsluiter zien als u de cassette verwijdert. Deze bestaat uit twee lamellen die de achterste opening van de camerabody bedekken om te voorkomen dat de film wordt beschadigd door ongewenste belichting, aangezien de sluiter van de lens normaal gesproken open is.

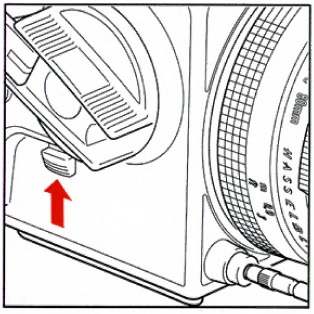

Voorontspanning en kabelontspanner

Er zijn aanzienlijke inspanningen geleverd om cameratrillingen veroorzaakt door bewegende delen in de belichtingssequentie te verminderen. Als u deze trillingen echter volledig wilt vermijden, kunt u het mechanisme voorontspannen door de voorontspanningsknop omhoog te duwen. Dit veroorzaakt de volgende sequentie:

• de spiegel klapt omhoog, waardoor het scherpstelscherm wordt geblindeerd
• de sluiter sluit en blijft gesloten,
• het diafragma verandert in het vooraf ingestelde diafragma
• de hulpsluiter opent. Wanneer u vervolgens op de ontspanknop drukt, werkt alleen de sluiter op de vooraf ingestelde snelheid.
  Zoals in de afbeelding wordt getoond, kunt u ook een kabelontspanner bevestigen om trillingen verder te verminderen.

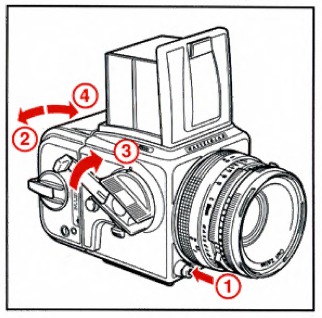

Dubbele belichting

Aangezien de camera is ontworpen om onbedoelde dubbele belichting te voorkomen, moet u de volgende procedure uitvoeren om meerdere belichtingen op hetzelfde frame te maken:

1. Druk op de ontspanknop en maak de eerste belichting.
2. Plaats de cassetteschuif en verwijder de cassette.
3. Wind de camera op met één volledige omwenteling van de opwindhendel.
4. Plaats de cassette terug en verwijder de schuif. De unit is nu klaar om een tweede belichting op hetzelfde frame te maken. U kunt op dezelfde manier extra belichtingen maken.

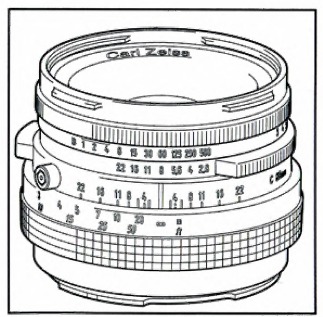

Lens- en sluiterfuncties

Sluitertijden

De instelring voor de sluitertijd is de ring die zich het dichtst bij de voorkant van de lens bevindt. De gewenste sluitertijd wordt ingesteld ten opzichte van de centrale lensindex. De schaal aan de bovenkant toont de sluitertijden en de schaal aan de rechteronderkant toont de belichtingswaarden (EV).

Diafragma

De diafragma-instelring is de op één na dichtstbijzijnde ring aan de voorkant van de lens. De diafragmawaarde wordt ook ingesteld ten opzichte van de centrale lensindex. De C Lens heeft een automatisch diafragma dat aan het begin van de belichtingsreeks stopt bij het vooraf ingestelde werkdiafragma.

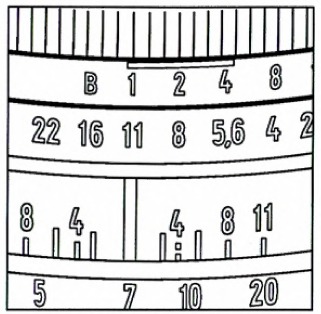

Waarschuwingsmarkering

Op de sluitertijdschaal vindt u een markering boven de instellingen 1,1/2 en 1/4 s. Deze 3s waarschuwen u voor mogelijke belichtingsfouten. De hulp sluiter blijft alleen open zolang u druk houdt op de ontspanknop, als u de druk te vroeg loslaat, zal de hulp sluiter de lopende belichting onderbreken. Luister naar het zoemende geluid van het vertragingsmechanisme in de sluiter van de lens en houd de druk op de ontspanknop vast totdat het geluid stopt!

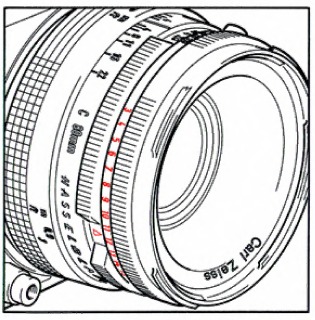

Belichtingswaarden

De combinatie van diafragma en sluitertijd, ingesteld tegenover de centrale lensindex, bepaalt de belichting. Elke combinatie van sluitertijd en diafragma heeft een equivalente belichtingswaarde (EV) die u kunt aflezen en instellen tegenover de driehoekige EV-index aan de rechteronderkant van de lens

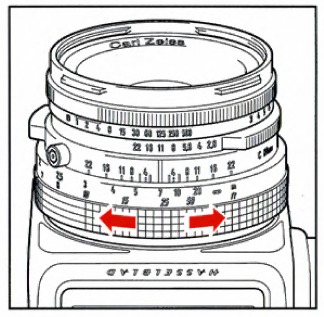

Scherpstellen en scherptediepte

De scherpstelring bevindt zich het dichtst bij de camerabody. Het draagt de afstandsschalen in voet (schuine cijfers) en in meters (rechtopstaande cijfers) en het heeft ook een gekartelde rubberen grip. U stelt de lens scherp door aan de scherpstelring te draaien totdat u een scherp beeld van het onderwerp in de zoeker krijgt. De afstand tussen het onderwerp en het filmvlak wordt afgelezen van de afstandsschalen van de scherpstelring tegenover de centrale lensindex.

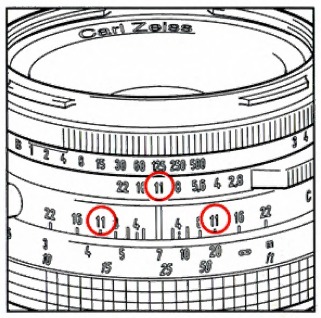

Scherptediepteschaal

Objecten die dichterbij of verder weg zijn dan de geselecteerde afstand zullen scherp zijn, binnen bepaalde grenzen. De grenzen van dit scherpe focusveld, d.w.z. de scherptediepte, variëren met het diafragma. De beschikbare scherptediepte bij een bepaald diafragma kan worden afgelezen van de scherptediepteschaal aan beide zijden van de centrale index. De ringen of de illustratie geven aan hoe de scherptediepteschaal kan worden afgelezen met een diafragma van 11.

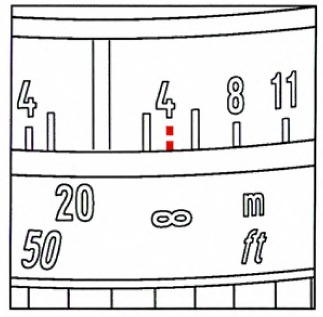

Infrarood (I\R) fotografie

Infrarood licht met golflengten boven 800 nm wordt door de lens gebroken naar een beeldscherptevlak dat verder van de lens verwijderd is dan het beeldscherptevlak voor zichtbaar licht. Bij het fotograferen met infrarood (IR) licht moet u dit verschil compenseren door de scherpstelafstand tegenover de gestippelde IR-indexlijn rechts van de gemeenschappelijke indexlijn in te stellen. Volg deze procedure:

1. Scherpstel zoals gewoonlijk op het scherpstelscherm.
2. . Markeer of onthoud de afstand op de scherpstelschaal tegenover de gemeenschappelijke indexlijn.
3. Draai de scherpstelring om deze afstand tegenover de IR-index in te stellen.

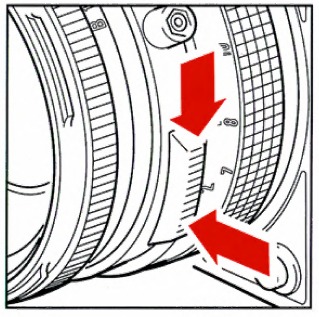

Voorbeeld van scherptediepte

De lens is normaal geopend tot het grootste diafragma om het helderst mogelijke zoekerbeeld te bieden met de meest ondiepe scherptediepte. U kunt het lensdiafragma verkleinen tot het vooraf ingestelde diafragma door aan de voorbeeldknop voor de scherptediepte te trekken totdat deze vastklikt. Om het opnieuw te openen, drukt u op het onderste uiteinde van de knop.

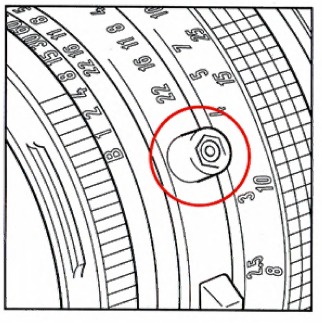

Flash-synchronisatie

De Hasselblad 5010 maakt gebruik van Hasselbiad type C of CF lenzen. Deze lenzen hebben ingebouwde bladsluiters met snelheden van is tot 1/500s en B, Flash-synchronisatie vindt plaats bij volledige sluiteropening via de PC-flitseraansluiting. Elektronische flitsers kunnen worden gebruikt bij alle sluitertijden 1s -1/500 s en in B-instelling.

Magazinebediening

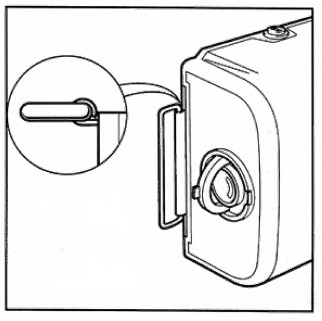

Het magazijn laden

U kunt het magazijn met film laden wanneer het aan de camera is bevestigd of ervan is losgemaakt. In beide gevallen, wanneer de magazijnschuif is geplaatst, is het belangrijk dat de vlakke kant naar achteren is gericht. Volg de procedure om het magazijn te laden.

(figuren 1 - 8)
Volg de onderstaande procedure om een film in het magazijn te laden. De paragraafnummers verwijzen naar de overeenkomstige afbeelding. cw=met de klok mee; ccw=tegen de klok in

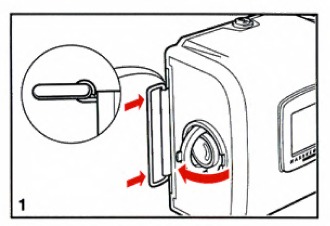

1. Vouw de filmhoudersleutel uit.

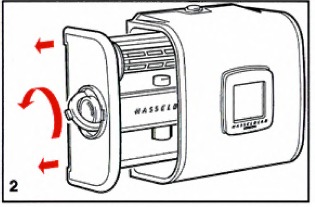

2. Draai de sleutel en trek de filmhouder (magazijninzetstuk) eruit,

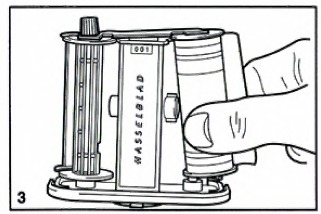

3. Plaats een lege opwikkelspoel onder de gegroefde knop van de spoelklem. Plaats een filmrol onder het andere uiteinde van de balk, gedraaid zoals op de foto. Verwijder al het papieren band rond de rol!

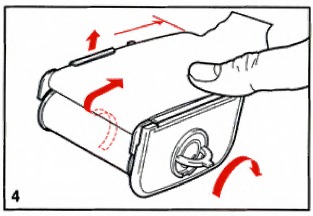

4. Draai de filmhoudersleutel met de klok mee om de filmklem te openen. Trek 0-10 cm (3-4 inch) papier van de filmrol. Schuif de zijkant onder de klem.

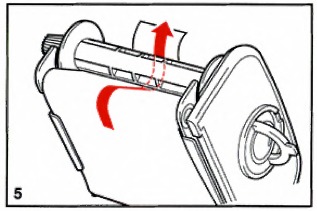

5. Steek de tong van het steunpapier in de 1 sleuf in de opwikkelspoel.

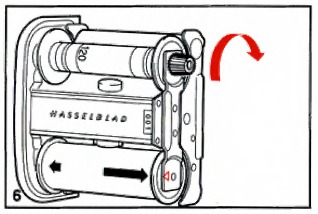

6. Draai de gegroefde knop met de klok mee om de pijl op het papier uit te lijnen met de driehoekige index op de balk, maar niet verder.

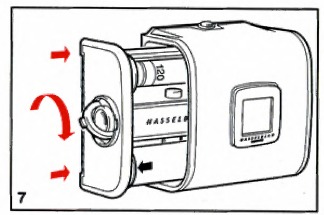

7. Draai de filmhoudersleutel tegen de klok in, plaats de filmhouder in het magazijn. Zorg ervoor dat deze correct is geplaatst. Draai de filmhoudersleutel met de klok mee om de filmhouder in het magazijn te vergrendelen.

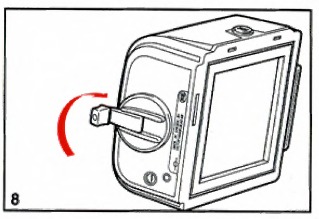

8. Vouw de filmopwindhendel uit. Draai hem ongeveer tien slagen met de klok mee totdat hij stopt. Draai hem tegen de klok in en vouw hem in.


Nummer 1 wordt nu weergegeven in het venster van de frameteller, wat aangeeft dat het geladen magazijn klaar is voor gebruik.

De filmopwindhendel is alleen geblokkeerd op frame 1. Het kan worden gebruikt om een gedeeltelijk belichte film op elk frame daarna op te winden. De frameteller wordt automatisch gereset wanneer de filmhouder uit het magazijn wordt getrokken.

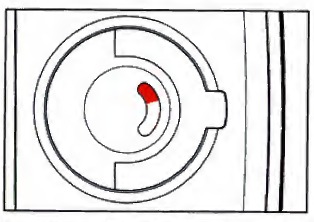

Magazijn laadstatus

In het midden van de filmhoudersleutel bevindt zich een halvemaanvormig indicatievenster dat wit weergeeft wanneer het magazijn vers is geladen, het verandert geleidelijk in rood naarmate de film wordt doorgedraaid. Een volledig rode indicator geeft aan dat de film op is of dat het magazijn leeg is.

De rand uit het magazijn verwijderen

Wanneer het laatste frame is belicht en opgewonden, blokkeert het magazijn de camera voor verdere ontspanning. Wikkel de film af door de filmopwindhendel uit te vouwen en met de klok mee te draaien totdat u voelt dat de film de toevoerspoel verlaat. U kunt nu de filmhouder uit het magazijn trekken en de belichte film verwijderen.

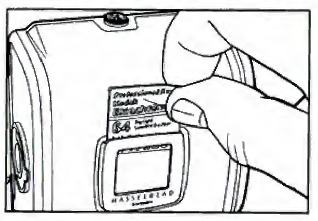

Filmtabbladhouder

Het eindtabblad van de filmpak kan in de houder op de achterkant van het magazijn worden geplaatst als herinnering aan het soort film dat in het magazijn is geladen.

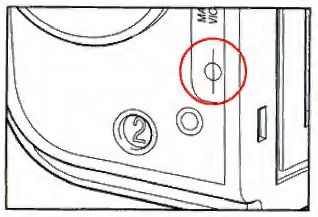

Filmvlakindex

De filmvlakindex aan de rechterkant van de magazijnbody geeft de positie van het filmvlak aan om een nauwkeurige bepaling van de afstand tussen film en onderwerp te vergemakkelijken, wat erg belangrijk is bij close-upfotografie.

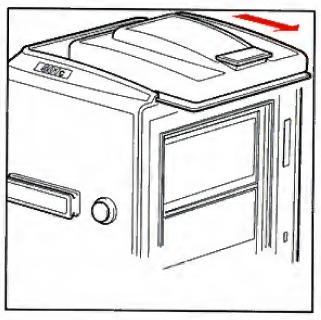

Zoekersysteem

De scherpstelkap of zoeker vervangen Om de scherpstelkap te verwijderen om een andere zoeker in het Hasselblad-systeem te bevestigen, volgt u deze procedure:

1. Maak het magazijn los.
2. Klap de scherpstelkap omlaag om deze te beschermen tegen beschadiging en verwijder deze door hem naar achteren te schuiven in de geleidesleuven.
3. Schuif de vervangende zoeker in de sleuven en duw hem naar voren tot hij stopt.

Wanneer de zoeker volledig is ingebracht, wordt hij in positie gehouden door een veerbelaste kogelvergrendeling totdat u het magazijn weer hebt bevestigd.

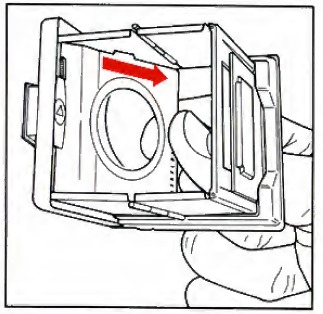

De vergrootglas vervangen

Het standaard 4,5x vergrootglas biedt normaal gesproken een comfortabele weergave van het scherpstelscherm voor de meeste gebruikers. Indien nodig kan de standaard vergrootglasplaat met lens echter worden vervangen door een plaat met een correctielens om individuele gezichtsscherpte te compenseren. Correctielenzen zijn verkrijgbaar met sterktes variërend van + 3 tot - 4 dioptrie. Vervang het vergrootglas als volgt:

1. Verwijder de scherpstelkap van de camerabody en open deze door het deksel op te tillen.
2. Maak het vergrootglas los door de vergrendeling naar links te duwen. Duw het vergrootglas halverwege naar beneden, pak de lensplaat van onderaf vast en trek hem uit de houder.
3. Houd de plaathouder halverwege naar beneden en plaats de vervangende lensplaat met de bedrukte zijde naar boven. Klap de kap omlaag en plaats deze terug op de camera.

Het scherpstelscherm vervangen

Uw 501C is uitgerust met het uitzonderlijk heldere en scherpe Acute-Matte scherpstelscherm. In de Hass sib I ad Productcatalogus vindt u het volledige assortiment scherpstelschermen met verschillende ontwerpen voor verschillende toepassingen. Als u het scherpstelscherm wilt vervangen door een van de andere scherpstelschermen in het Hasselblad-systeem, volgt u de onderstaande procedure:

1. Maak het magazijn en de zoeker los.

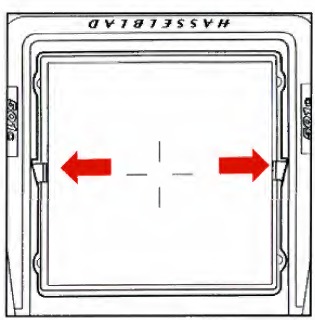

2. Duw de twee schermvergrendelingen naar de zijkant in hun uitsparingen.

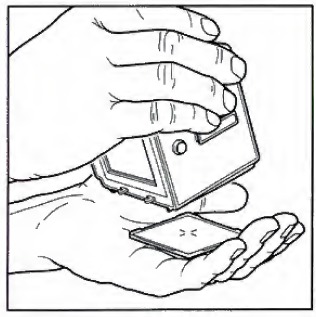

3. Plaats uw hand over het scherm en keer de camera om. Het scherm zal nu in uw hand vallen.
4. Plaats het vervangende scherm met de gladde kant naar boven en de scherpe hoeken naar beneden. Zorg ervoor dat alle vier de hoeken van het scherm stevig op hun steunen zitten.


U hoeft de schermvergrendelingen niet terug te zetten. Dit gebeurt automatisch wanneer de zoeker wordt teruggeplaatst.

OPMERKING: Mocht het scherm er niet vanzelf uit vallen, zorg er dan voor dat de camera volledig is opgewonden, verwijder de lens en controleer of de spiegel in de onderste positie staat. Steek een vinger door de lensvatting en duw voorzichtig tegen het scherm van onderaf, bij voorkeur met een zachte doek tussen de vinger en het scherm.

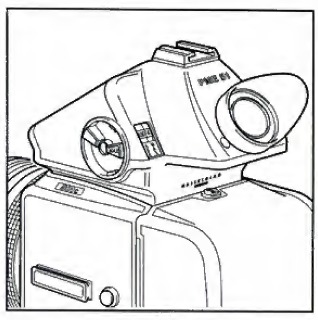

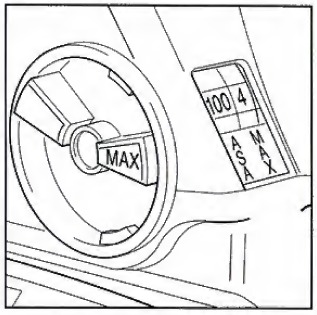

Afstellingen van de Hasselblad-meetprismazoeker

De Hasselblad-meetprismazoekers meten het lichtniveau op het scherpstelscherm. Ze zijn in de fabriek gekalibreerd om een nauwkeurige meting te geven met één bepaald type scherm. Als dat scherpstelscherm wordt vervangen door een ander type dat een ander lichtniveau geeft onder dezelfde omgevingsomstandigheden, moet de meter worden aangepast om het verschil te compenseren. De PME, PME3, PME5 en PME51 hebben in principe hetzelfde ontwerp, maar zijn in de fabriek anders afgesteld.

De PME3, PME5 en PME51 zijn afgesteld op het helderdere Acute-Matte scherm in de 501C-camera, terwijl de vorige PME is afgesteld op het lagere lichtniveau van het Ground-glass scherm (Cat. No. 42161) en andere vergelijkbare schermen, zoals Split image (42186), Microprism & split image (42219), of Grid & microprism (42250). Het Plain glass scherm (42200) is niet geschikt voor TTL-meting.

De zoekertypes worden geïdentificeerd door de markeringen PME 3, PME 5 of PME 51 respectievelijk op de achterkant van de zoekerbehuizing boven het oculair. De PME heeft geen markering.

De aanbevolen procedures voor compensatie voor alternatief gebruik van de meetzoekers worden weergegeven in de tabellen.

1. Acute-Matte scherpstelscherm gecombineerd met:

2. Ground-glass of vergelijkbaar scherpstelscherm gecombineerd met:

Accessoires

Alle accessoires die in de huidige Hasselblad-productcatalogus zijn opgenomen, met uitzondering van de FE-lenzen en de meeste stopgezette oudere accessoires, kunnen op de 501C worden gebruikt, tenzij specifiek anders vermeld.

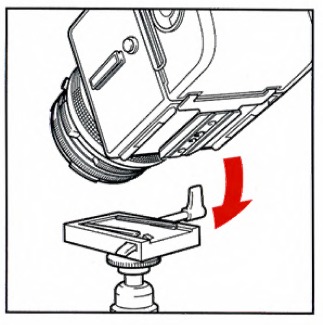

Accessoirebevestigingen

De snelkoppelingsplaat aan de onderkant van de camerabody heeft zowel een 1/4* als een 3/8" statiefschroefdraad. Hij past ook op de handige en betrouwbare Hasselblad-statiefsnelkoppeling. De voorkant van de lenzen heeft externe en interne bajonetbevestigingen voor filters, close-uplenzen en lenskappen. Andere close-upaccessoires kunnen worden bevestigd tussen de lens en de camerabody. De zoekerbevestiging bovenop de camerabody accepteert verschillende scherpstelschermen, transparante formaatmaskers en zoekers. Aan de linkerzijde bevindt zich de accessoirerail voor de waterpas en de verstelbare flitsschoen. De achterkant van de camerabody accepteert formaatmaskers voor het formaat 4,5 x 6 cm of het panoramaformaat (27x55 mm).

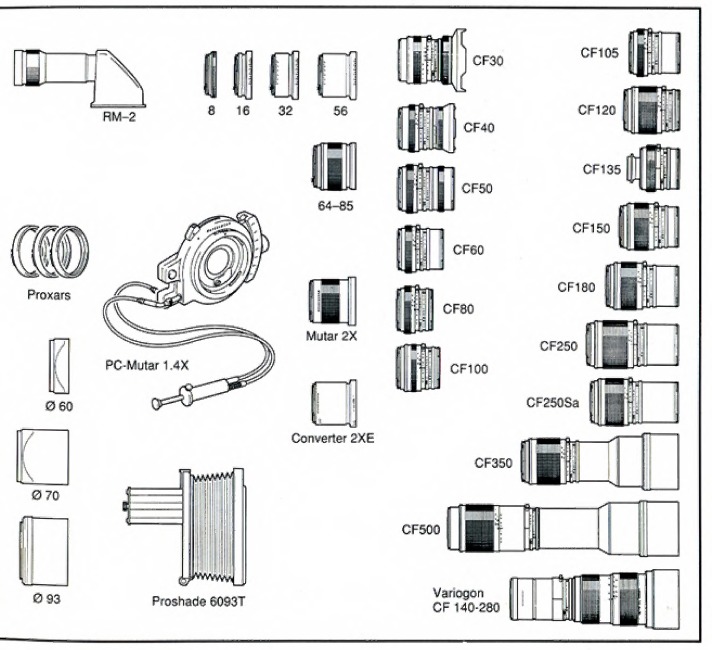

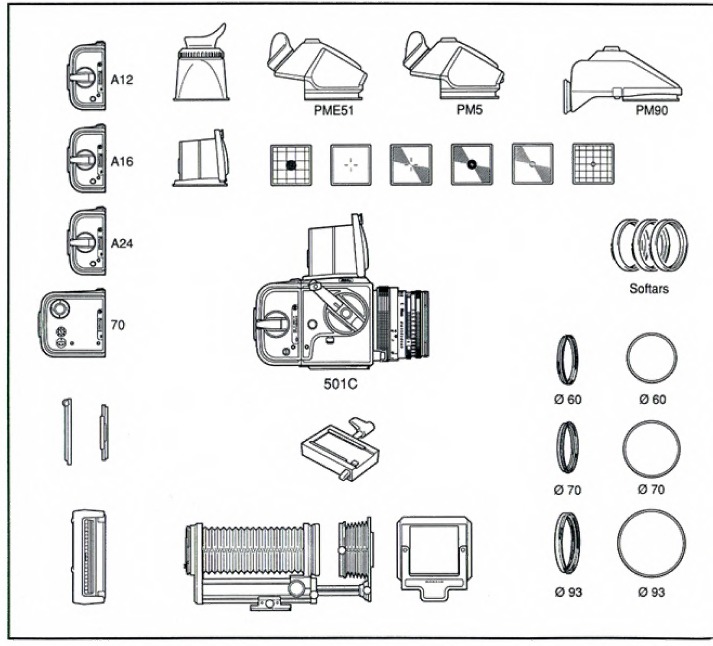

De Hasselblad 501C-systeemkaart

De accessoirekaart op de volgende pagina's geeft het brede scala aan accessoires aan dat beschikbaar is binnen het Hasselblad-systeem. Raadpleeg de Hasselblad-productcatalogus voor volledige informatie over het complete Hasselblad-camerasysteem.

Het Hasselblad 501c-systeem

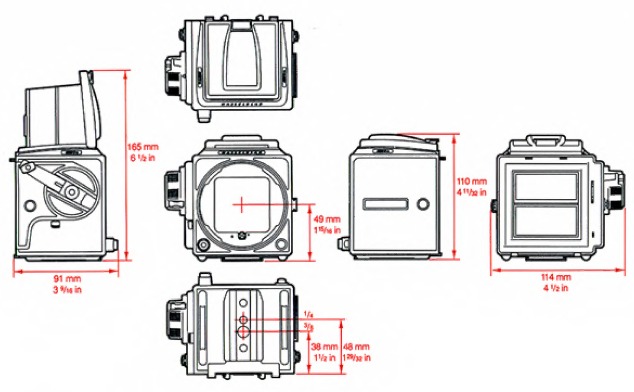

Afmetingen camerabody

Technische specificaties en uitrusting 501C

Raadpleeg de Hasselblad-productcatalogus voor uitgebreide informatie over accessoires

Hasselblad behoudt zich het recht voor om de specificaties zonder voorafgaande kennisgeving te wijzigen

Probleemoplossing

Uw Hasselblad 501C is gebouwd voor lange en probleemloze service, vooral wanneer u de adviezen over onderhoud en verzorging opvolgt. Mocht u operationele problemen ondervinden, dan kan de onderstaande probleemoplossingstabel u helpen deze op te lossen.

Camera Care, Service en Garantie

Camera Care.
Uw Hasselblad-camera is ontworpen om bestand te zijn tegen de ontberingen van professioneel gebruik in de meeste omgevingen. Om de kans op schade te vermijden, moet de camera echter worden beschermd tegen het volgende.

Extreme temperaturen.
Hoge temperaturen kunnen een nadelig effect hebben op zowel de film als de camera. Bewaar uw camera niet op plaatsen waar het heet kan worden, zoals in direct zonlicht of boven een radiator. In tropische omgevingen kan schimmelgroei worden voorkomen door uw apparatuur in een ruimte te bewaren waar de lucht circuleert. Frequente snelle en ernstige temperatuurveranderingen kunnen problemen veroorzaken, zoals corrosie van elektrische contacten, en moeten worden vermeden. Bij extreem koude temperaturen moeten camera's en vooral lenzen zoveel mogelijk worden beschermd.

Stof en vuil.
Voorkom dat er vuil van welke aard dan ook in uw camera komt. Bij het maken van foto's in bijvoorbeeld kustgebieden, moet de camera worden beschermd tegen zand en zoutwaterspray. U kunt stof op het lensglas, de loep van het scherpstelscherm wegblazen of het indien nodig voorzichtig afvegen met een zachte doek. Vlekken op het lensglas moeten worden verwijderd met een hoogwaardige lensreinigingsoplossing op een zachte, schone tissue. Pas op dat u de lens niet bekrast of de glasoppervlakken met uw vingers aanraakt. Het oppervlak van de spiegel is gecoat en moet worden schoongeblazen, maar niet worden afgeveegd. Lensreinigingsmiddelen of andere chemicaliën mogen niet op het scherpstelscherm worden gebruikt,

Impact.
Uw camera kan beschadigd raken door ernstige fysieke schokken. U moet ervoor zorgen dat u hem niet achterlaat waar hij kan vallen of op de grond kan worden gestoten, of kan rondrollen.

Service.
Een feilloze cameraprestatie is essentieel voor de professionele fotograaf. Daarom is het raadzaam om te controleren of uw camera correct functioneert vóór een belangrijke opdracht. U dient uw camera ook terug te brengen naar een "Hasselblad Authorized Service Center" (door Hasselblad geautoriseerd servicecentrum) voor periodieke controle en preventief onderhoud. Als uw camera voortdurend en intensief wordt gebruikt en honderden filmrollen per week worden belicht, worden controles om de zes maanden aanbevolen. Hasselblad Service Centers beschikken over het deskundige personeel en de gespecialiseerde apparatuur die nodig zijn om ervoor te zorgen dat uw camera in perfecte staat blijft verkeren.

Garantie,
Op voorwaarde dat u uw camera hebt gekocht bij een geautoriseerd Hasselblad-verkooppunt, valt deze onder een internationale garantie van één jaar. Het garantiebewijs en een registratiekaart worden bij de camera geleverd. Bewaar het garantiebewijs zorgvuldig, maar vul de registratiekaart in en stuur deze terug naar uw Hasselblad-distributeur.
