APsystems DS3 Series, DS3-L-handleiding

Belangrijke veiligheidsinstructies

Deze handleiding bevat belangrijke instructies die u moet volgen tijdens de installatie en het onderhoud van de APsystems fotovoltaïsche netgekoppelde micro-omvormer.
Om het risico op elektrische schokken te verminderen en een veilige installatie en werking van de APsystems-micro-omvormer te garanderen, worden de volgende symbolen in dit document gebruikt om gevaarlijke situaties en belangrijke veiligheidsinstructies aan te duiden.

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd. Zorg ervoor dat u de meest recente update gebruikt die u kunt vinden op https://emea.apsystems.com/resources/library/

Dit geeft een situatie aan waarin het niet opvolgen van de instructies kan leiden tot een ernstige hardwarefout of gevaar voor personen als deze niet correct worden toegepast. Wees uiterst voorzichtig bij het uitvoeren van deze taak.

LET OP
Dit duidt op informatie die belangrijk is voor een optimale werking van de micro-omvormer. Volg deze instructies nauwgezet.

Veiligheidsinstructies

• Alleen gekwalificeerde professionals mogen APsystems-micro-omvormers installeren en/of vervangen.
• Voer alle elektrische installaties uit in overeenstemming met de plaatselijke elektrische voorschriften.
• Lees alle instructies en waarschuwingsmarkeringen in de technische documenten en op het APsystems-micro-omvormersysteem en de zonnepanelen voordat u de APsystems-micro-omvormer installeert of gebruikt.
• Koppel de PV-module NIET los van de APsystems-micro-omvormer zonder eerst de AC-voeding los te koppelen.
•
  Houd er rekening mee dat de behuizing van de APsystems-micro-omvormer het koellichaam is en een temperatuur van 80 °C kan bereiken. Raak de behuizing van de micro-omvormer niet aan om het risico op brandwonden te verminderen.
• Probeer de APsystems-micro-omvormer NIET te repareren. Als u vermoedt dat de micro defect is, neem dan contact op met uw lokale APsystems Technische Ondersteuning om de probleemoplossing te starten en een RMA-nummer (Return Merchandise Authorization) te verkrijgen om het vervangingsproces te starten indien nodig. Het beschadigen of openen van de APsystems-micro-omvormer maakt de garantie ongeldig.
•
  Bij het aansluiten van een micro-omvormer wordt aanbevolen om eerst de AC-buskabel op de aarde aan te sluiten en vervolgens de AC-connector aan te sluiten om een goede aarding van de micro-omvormer te garanderen, en vervolgens de DC-aansluitingen te maken. Bij het loskoppelen van een micro-omvormer, ontkoppel de AC door eerst de stroomonderbreker van het stroomcircuit te openen, maar houd de beschermende aardgeleider in de stroomonderbreker van het stroomcircuit aangesloten op de micro-omvormer, en ontkoppel vervolgens de DC-ingangen.
• Installeer AC-onderbrekers aan de AC-zijde van de omvormer.

Symbolen vervangen woorden op de apparatuur/op een display/of in handleidingen

	Let op, risico op elektrische schok.
	Let op, heet oppervlak.
Gekwalificeerd personeel	Persoon die voldoende is geïnformeerd of onder toezicht staat van een elektrisch geschoolde persoon om hem of haar in staat te stellen risico's te herkennen en gevaren te vermijden die elektriciteit kan veroorzaken. Voor de veiligheidsinformatie in deze handleiding is een "gekwalificeerd persoon" iemand die bekend is met de vereisten voor veiligheid, elektrische systemen en EMC en bevoegd is om apparatuur, systemen en circuits van spanning te voorzien, te aarden en te labelen in overeenstemming met de vastgestelde veiligheidsprocedures. De omvormer en het complete systeem mogen alleen in bedrijf worden gesteld en bediend door gekwalificeerd personeel.

Systeemintroductie

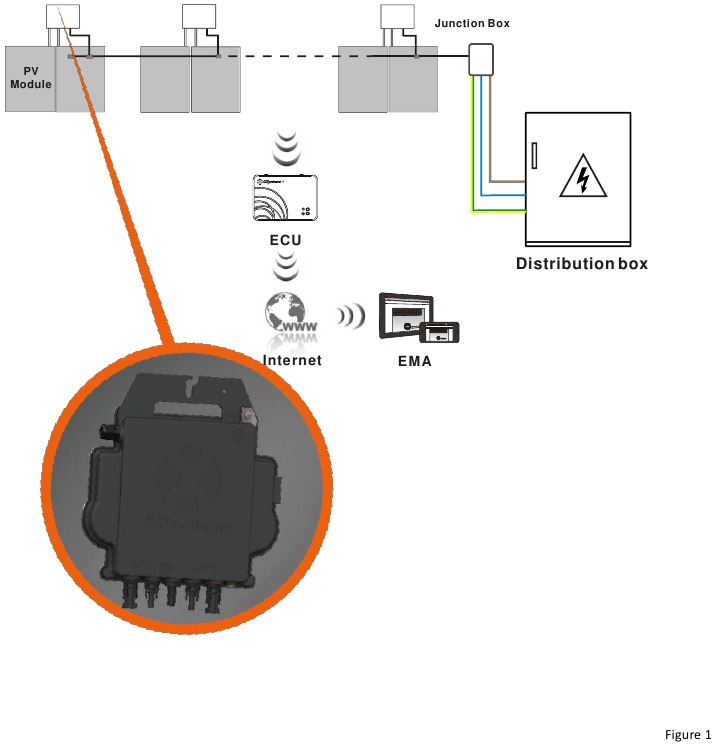

Belangrijkste elementen van het systeem

De APsystems-micro-omvormer wordt gebruikt in netgekoppelde toepassingen met behulp van nutsvoorzieningen, bestaande uit drie belangrijke elementen (zie afbeelding 1):

• APsystems-micro-omvormer
• APsystems Energy Communication Unit (ECU)
• APsystems Energy Monitor and Analysis (EMA) webgebaseerd monitoring- en analysesysteem

De voordelen van het systeem

Dit geïntegreerde systeem maximaliseert de opbrengst van zonne-energie, verbetert de veiligheid, verhoogt de betrouwbaarheid van het systeem en vereenvoudigt het ontwerp, de installatie, het onderhoud en het beheer van het zonne-energiesysteem.

APsystems-micro-omvormers maximaliseren de PV-energieproductie
Elke PV-module heeft een individuele Maximum Peak Power Tracking (MPPT)-regeling, die ervoor zorgt dat het maximale vermogen aan het elektriciteitsnet wordt geleverd, ongeacht de prestaties van de andere PV-modules in de array. Wanneer PV-modules in de array worden beïnvloed door schaduw, stof, verschillende oriëntatie of een situatie waarin één module slechter presteert dan de andere, zorgt de APsystems-micro-omvormer voor topprestaties van de array door de prestaties van elke module afzonderlijk binnen de array te maximaliseren.

Veiligheid met APsystems-micro-omvormers
In een typische installatie met stringomvormers zijn PV-modules in serie geschakeld. De spanning loopt op tot een hoge spanningswaarde (van 600 Vdc tot 1000 Vdc) aan het einde van de PV-string. Deze extreem hoge DC-spanning brengt een risico op elektrische schokken of elektrische vonken met zich mee die brand kunnen veroorzaken.
Bij gebruik van een APsystems-micro-omvormer zijn PV-modules parallel geschakeld. De spanning aan de achterkant van elke PV-module overschrijdt nooit de Voc van de PV-modules, die lager is dan 60 Vdc voor de meeste PV-modules die worden gebruikt met APsystems-micro-omvormers. Deze lage spanning wordt door de brandweer beschouwd als "veilig om aan te raken" en voorkomt het risico op elektrische schokken, elektrische vonken en brandgevaar.

Betrouwbaarder dan gecentraliseerde omvormers of stringomvormers
Het gedistribueerde APsystems-micro-omvormersysteem zorgt ervoor dat er geen enkel storingspunt is in het hele PV-systeem. APsystems-micro-omvormers zijn ontworpen om op vol vermogen te werken bij omgevingstemperaturen tot 65 graden C (of 149 F). De omvormerbehuizing is ontworpen voor installatie buitenshuis en voldoet aan de IP67-milieubehuizingsclassificatie.

Eenvoudig te installeren
APsystems-micro-omvormers zijn compatibel met de meeste 60- en 72-cellen PV-modules of 120- en 144-half-cut-cellen PV-modules. (Om de compatibiliteit van de PV-module met de APsystems-micro-omvormer te bevestigen, kunt u onze online "E-decider"-modulecompatibiliteitstool raadplegen of contact opnemen met uw lokale APsystems Technische Ondersteuning).
Voor de installatie is een minimum aantal accessoires vereist en micro-omvormers bieden de installateur veel veelzijdigheid: micro-omvormers kunnen inderdaad op verschillende daken met verschillende oriëntaties of met modules met verschillende oriëntaties worden geïnstalleerd.
Op dezelfde manier kunnen eindgebruikers hun systeem uitbreiden wanneer ze maar willen met micro-omvormers.

Slimme systeemprestaties monitoring en analyse
De APsystems Energy Communication Unit (ECU) wordt geïnstalleerd door deze eenvoudigweg in een stopcontact te steken en een Ethernet- of Wi-Fi-verbinding met een breedbandrouter of modem te bieden. Na het installeren en instellen van de ECU (zie de ECU-instructiehandleiding), rapporteert het volledige netwerk van APsystems-micro-omvormers automatisch aan de APsystems Energy Monitor and Analysis (EMA) webserver.

Productintroductie

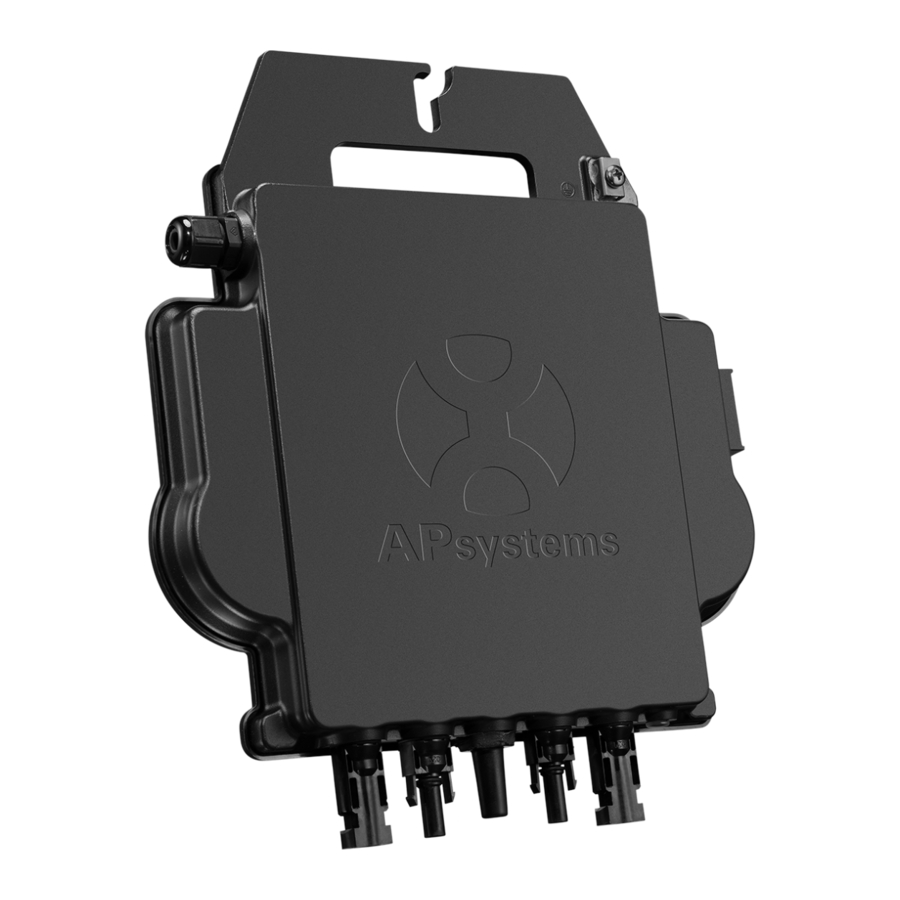

Kenmerken van de unit

De 3^rd generatie dual micro-omvormers van APsystems bereiken ongekende vermogens van 730VA of 880VA om zich aan te passen aan de grotere vermogensmodules van vandaag. Met 2 onafhankelijke MPPT's, gecodeerde Zigbee-signalen, profiteren de DS3-L en DS3 van een volledig nieuwe architectuur en zijn ze volledig achterwaarts compatibel met de QS1- en YC600-micro-omvormers.
Het innovatieve en compacte ontwerp maakt het product lichter en maximaliseert de stroomproductie. De componenten zijn ingekapseld met siliconen om de belasting van de elektronica te verminderen, de thermische dissipatie te vergemakkelijken, de waterdichte eigenschappen te verbeteren en de maximale betrouwbaarheid van het systeem te garanderen via rigoureuze testmethoden, waaronder versnelde levensduurtests. Een 24/7 energietoegang via apps of een webgebaseerd portaal vergemakkelijkt diagnose en onderhoud op afstand.
De DS3-serie is interactief met elektriciteitsnetten via een functie die RPC (Reactive Power Control) wordt genoemd om pieken in fotovoltaïsche energie in het net beter te beheren. Met een prestatie en een efficiëntie van 97%, een unieke integratie met 20% minder componenten, zijn de APsystems DS3-L en DS3 een game-changer voor residentiële en commerciële PV.

Kenmerken van de unit

Belangrijkste productkenmerken:

• Eén micro-omvormer verbindt twee PV-modules
• Maximaal uitgangsvermogen van 730VA (DS3-L) of 880VA (DS3)
• Twee ingangskanalen met onafhankelijke MPPT
• Reactief vermogensregeling
• Maximale betrouwbaarheid, IP67
• Gecodeerde Zigbee-communicatie
• Geïntegreerd veiligheidsbeschermingsrelais
• Eenfasige micro-omvormer. Mogelijkheid om in een gebalanceerd 3-fasen systeem te installeren

Productinstallatie

Een PV-systeem met APsystems Micro-omvormers is eenvoudig te installeren. Elke micro-omvormer wordt eenvoudig op de PV-montage gemonteerd, direct onder de PV-module(s). Laagspannings DC-draden verbinden van de PV-module rechtstreeks met de micro-omvormer, waardoor het risico van hoge DC-spanning wordt geëlimineerd.
Installatie MOET voldoen aan de lokale voorschriften en technische regels.
Speciale verklaring: we raden aan om alleen een aardlekschakelaar te installeren als dit vereist is door de lokale elektriciteitsvoorschriften.

1. Voer alle elektrische installaties uit in overeenstemming met de lokale elektrische voorschriften.
2. Houd er rekening mee dat alleen gekwalificeerde professionals APsystems Micro-omvormers mogen installeren en/of vervangen.
3. Lees, voordat u een APsystems Micro-omvormer installeert of gebruikt, alle instructies en waarschuwingen in de technische documenten en op het APsystems Micro-omvormersysteem zelf, evenals op de PV-reeks.
4. Houd er rekening mee dat de installatie van deze apparatuur het risico van elektrische schokken met zich meebrengt.
5. Raak geen onder spanning staande onderdelen in het systeem aan, inclusief de PV-reeks, wanneer het systeem op het elektriciteitsnet is aangesloten.

LET OP
Zelfs indien niet vereist door de lokale elektriciteitsvoorschriften, raden we ten zeerste aan om overspanningsbeveiligingen te installeren in de speciale AC-kast.

Extra meegeleverde accessoires

• AC Y3-buskabel
• AC Y3-buskabel eindkap
• AC Y3-buskabel Y-CONN-kap
• AC Y3-buskabel ontgrendelingsgereedschap
• ECU
• AC-connectoren mannelijk/vrouwelijk

Andere vereiste accessoires niet meegeleverd

Naast uw PV-reeks en de bijbehorende hardware, hebt u mogelijk de volgende items nodig:

• Een AC-aansluitdoos
• Montagemateriaal geschikt voor modulemontage
• Doppen en moersleutels voor montagemateriaal

Installatieprocedures

1. Controleer of de netspanning overeenkomt met de classificatie van de micro-omvormer
2. Y3 AC-buskabeldistributie
   1. Elke connector van de AC-buskabel moet overeenkomen met de positie van de micro-omvormer.
   2. Een uiteinde van de AC-buskabel wordt gebruikt om toegang te krijgen tot de aansluitdoos in het elektriciteitsnet.
   3. Bedraad de geleiders van de AC-bus: L - BRUIN; N - BLAUW;PE - GEEL GROEN.

De bedradingskleurcode kan verschillen afhankelijk van de lokale voorschriften. Controleer alle draden van de installatie voordat u ze op de AC-bus aansluit om er zeker van te zijn dat ze overeenkomen. Verkeerde bekabeling kan de micro-omvormers onherstelbaar beschadigen: dergelijke schade valt niet onder de garantie.

Het is ten strengste verboden om de micro-omvormer met de hand aan de AC-kabel te dragen.

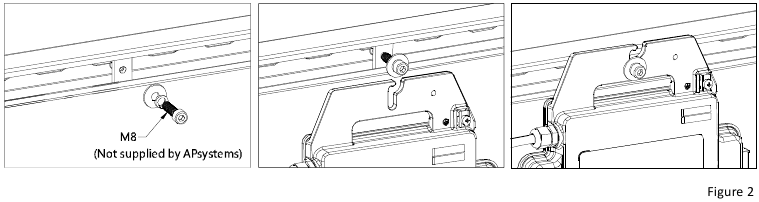

3. Bevestig de APsystems Micro-omvormers aan de montage (zie Afbeelding 2)

   1. Markeer de locatie van de micro-omvormer op het rek, met betrekking tot de PV-moduleaansluitdoos of andere obstakels.
   2. Monteer een micro-omvormer op elk van deze locaties met behulp van hardware die wordt aanbevolen door uw leverancier van modulemontage.

Installeer de micro-omvormers (inclusief DC- en AC-connectoren) onder de PV-modules om directe blootstelling aan regen, UV of andere schadelijke weersomstandigheden te voorkomen. Laat minimaal 1,5 cm (3/4'') onder en boven de behuizing van de micro-omvormer vrij om een goede luchtstroom mogelijk te maken. De montage moet goed geaard zijn volgens de lokale elektriciteitsvoorschriften.

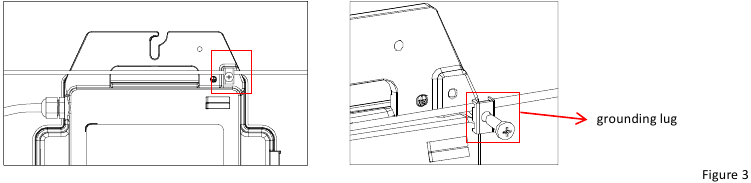

4. Aard het systeem
   De Y3 AC-buskabel heeft een ingebedde PE-draad: dit kan voldoende zijn om een goede aarding van de hele PV-reeks te garanderen. In gebieden met speciale aardingsvereisten kan echter nog steeds extern aardingswerk nodig zijn, met behulp van de aardingslip die bij de micro-omvormer wordt geleverd. Zie Afbeelding 3

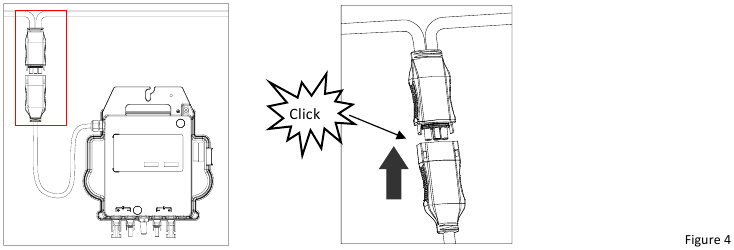

5. Sluit de APsystems micro-omvormer aan op de AC-buskabel
   Steek de AC-connector van de micro-omvormer in de Y3 AC-hoofdkabelconnector. Zorg ervoor dat u de "klik" hoort als bewijs van een robuuste verbinding. Zie Afbeeldingen 4-7


Best practice: Gebruik het Bus Cable Unlock Tool (ontgrendelingsgereedschap voor de buskabel) van de AC-bus om de connectoren los te koppelen. Zie Afbeelding 5

LET OP
Controleer de technische specificaties van de micro-omvormer (in de bijlagen) om het maximale aantal micro-omvormers te bevestigen dat op dezelfde AC-tak van het circuit kan worden aangesloten.

AC-connectorinterface zoals hierboven weergegeven. Zie Afbeelding 6

Bedek alle ongebruikte connectoren met een Bus Cable Y-CONN-kap om de ongebruikte connectoren te beschermen. Zie Afbeelding 7

6. Installeer een Bus Cable End Cap (eindkap voor de buskabel) aan het einde van de AC-buskabel
   1. Strip de kabelmantel.

   2. Steek het kabeluiteinde in de afdichting.

   3. Steek de draden in de kabelklemmen.

   4. Draai de moer met 3,3 N·m totdat het vergrendelingsmechanisme de basis raakt.

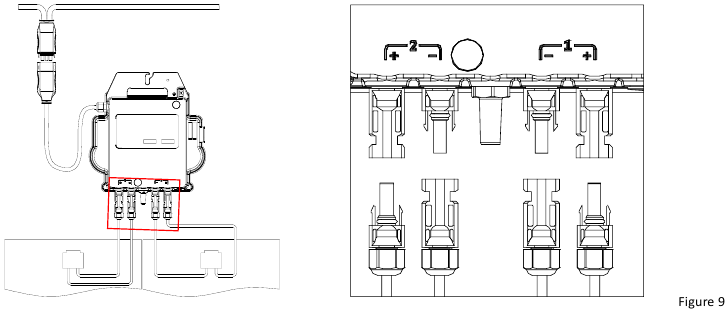

7. Sluit APsystems Micro-omvormers aan op de PV-modules (zie Afbeelding 9)


LET OP
Wanneer u de DC-kabels aansluit, moet de micro-omvormer onmiddellijk één keer rood en tien keer groen knipperen. Dit gebeurt zodra de DC-kabels zijn aangesloten en laat zien dat de micro-omvormer correct functioneert. Deze hele controlefunctie start en eindigt binnen 10 seconden na het aansluiten van de eenheid, dus let goed op deze lampjes bij het aansluiten van de DC-kabels.

Controleer dubbel of alle AC- en DC-bedrading correct is geïnstalleerd. Zorg ervoor dat geen van de AC- en/of DC-draden bekneld of beschadigd zijn. Zorg ervoor dat alle aansluitdozen goed gesloten zijn.

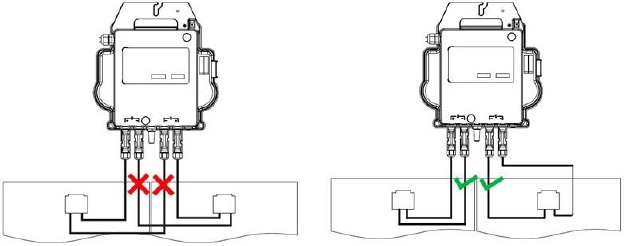

Elk PV-paneel moet zorgvuldig op hetzelfde kanaal worden aangesloten.
Zorg ervoor dat u positieve en negatieve DC-kabels niet splitst in twee verschillende ingangskanalen: de micro-omvormer raakt beschadigd en de garantie is niet van toepassing.

8. Voltooi de APsystems installatiekaart

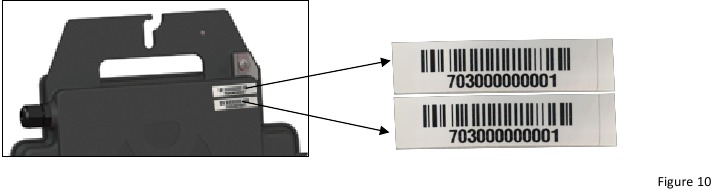

   1. Elke APsystems Micro-omvormer heeft 2 verwijderbare serienummerlabels. (Zie afbeelding 10)

   2. Voltooi de installatiekaart door het ID-label van elke micro-omvormer op de juiste locatie te plakken.
   3. Het tweede serienummerlabel kan op het frame van de zonnemodule worden geplakt, wat later kan helpen om de positie van de micro-omvormer te bevestigen zonder de PV-module te demonteren

LET OP

1. De lay-out van de installatiekaart met serienummers van de micro-omvormers is alleen geschikt voor een typische installatie
2. De installatiekaart is beschikbaar in de laatste pagina-bijlage van deze handleiding.
3. Gebruik ECU_APP (beschikbaar in de EMA Manager APP) om de serienummers op de kaart te scannen bij het instellen van de ECU (zie de ECU-handleiding voor meer info).

9. Waarschuwingsbericht
   Een waarschuwingsbericht moet zo worden geplaatst dat iedereen met toegang tot onder spanning staande onderdelen op de hoogte wordt gebracht van de noodzaak om deze onderdelen uit te schakelen. Het is absoluut noodzakelijk om te controleren of de stroomvoorziening, meetcircuits (sensordraden) en andere onderdelen niet van het netwerk zijn geïsoleerd wanneer de interfacebeschermingsschakelaar open is.


Minimaal moeten waarschuwingslabels worden geplaatst:

• Op het schakelbord (DNO-paneel en consumenteneenheid) waarop de PV-generator is aangesloten;
• Op alle schakelborden tussen de consumenteneenheid en de PV-generator zelf;
• Op, of in de PV-generator zelf;
• Op alle isolatiepunten voor de PV-generator

Systeem bedieningsinstructies

1. Schakel de AC-stroomonderbreker in op elk AC-takcircuit van de micro-omvormer.
2. Schakel de hoofd AC-stroomonderbreker van het elektriciteitsnet in. Uw systeem begint stroom te produceren na ongeveer één minuut wachttijd.
3. Micro-omvormer gegevens zijn beschikbaar in de EMA Manager APP of in de EMA webportal.
   Als alternatief kunnen LED-reeksen een indicator zijn van de status van micro-omvormers (zie paragraaf "Statusindicaties en foutrapportage")

LET OP
Zodra de ECU correct in gebruik is genomen, beginnen de APsystems Micro-omvormers prestatiegegevens naar de ECU te verzenden. De tijd die nodig is voordat alle micro-omvormers in het systeem zich bij de ECU melden, is afhankelijk van het aantal micro-omvormers in het systeem.

Probleemoplossing

Gekwalificeerd personeel kan de volgende stappen voor probleemoplossing gebruiken als het PV-systeem niet correct werkt:

Statusindicaties en foutrapportage

Ervan uitgaande dat ze gemakkelijk toegankelijk en zichtbaar zijn, kunnen bedrijfs-LED's een goede indicatie geven van de status van de micro-omvormers

Start-up LED

Een korte rode en tien korte groene knipperingen wanneer DC-stroom voor het eerst op de micro-omvormer wordt toegepast, geeft aan dat de micro-omvormer succesvol is opgestart.

Bedrijfs-LED

Knipperend langzaam groen (5 sec. tussenpoos) - Produceert stroom en communiceert met ECU
Knipperend langzaam rood (5 sec. tussenpoos) - Produceert geen stroom
Knipperend snel groen (2 sec. tussenpoos) - Communiceert niet met de ECU langer dan 60 minuten, maar produceert nog steeds stroom.
Knipperend snel rood (2 sec. tussenpoos) - Communiceert niet met de ECU langer dan 60 minuten en produceert geen stroom.
Continu rood – standaard, DC-zijde aardfoutbeveiliging

GFDI-fout

Een continu rode LED geeft aan dat de micro-omvormer een Ground Fault Detector Interrupter (GFDI)-fout in het PV-systeem heeft gedetecteerd. Tenzij de GFDI-fout is verholpen, blijft de LED rood en blijft de ECU de fout melden. Neem contact op met uw lokale APsystems Technische Ondersteuning.

ECU_APP

APsystems ECU_APP (beschikbaar in de EMA Manager APP) is de aanbevolen tool om ter plekke problemen op te lossen. Wanneer de ECU_APP wordt verbonden met de ECU-hotspot (raadpleeg de ECU-gebruikershandleiding voor meer gedetailleerde informatie), kan de installateur de status van elke micro-omvormer (productie, communicatie) controleren, maar ook de Zigbee-signaalsterkte, het netprofiel en andere inzichtelijke gegevens die helpen bij de probleemoplossing.

Installateur EMA

(webportal of EMA Manager APP)
Voordat de installateur ter plaatse gaat voor probleemoplossing, kan hij ook alle informatie op afstand controleren met behulp van zijn installateursaccount, hetzij op het web, hetzij met behulp van de EMA Manager APP (zie de EMA Manager APP-gebruikershandleiding voor meer gedetailleerde informatie). Toegang hebben tot modulegegevens (DC, AC, spanningen en stromen) geeft de eerste indicatie van potentiële problemen.

Handleiding voor probleemoplossing

Professionele installateurs kunnen ook onze handleiding voor probleemoplossing raadplegen (www.apsystems.com, sectie bibliotheken) voor meer diepgaande richtlijnen over het oplossen en repareren van PV-installaties die worden aangedreven door APsystems micro-omvormers.
Of kijk naar de veelgestelde vragen op https://emea.apsystems.com/resources/faq/

APsystems Technische ondersteuning

Het lokale APsystems Technische Ondersteuningsteam is beschikbaar om professionele installateurs te ondersteunen om vertrouwd te raken met onze producten en om installaties te troubleshooten wanneer dat nodig is.

Probeer APsystems Micro-omvormers niet te repareren. Neem contact op met uw lokale APsystems Technische Ondersteuning.

1. Ontkoppel nooit de DC-draadconnectoren onder belasting. Zorg ervoor dat er geen stroom in de DC-draden loopt voordat u ze loskoppelt.
2. Koppel altijd de AC-stroom los voordat u de PV-module draden loskoppelt van de APsystems Micro-omvormer.
3. De APsystems Micro-omvormer wordt gevoed door PV-module DC-stroom. NA het loskoppelen van de DC-stroom, wanneer u de PV-modules weer aansluit op de micro-omvormer, moet u letten op het snelle rode lampje, gevolgd door tien korte groene LED-knipperingen.

Onderhoud

APsystems micro-omvormers vereisen geen specifiek regelmatig onderhoud.

Het product vervangen

Volg de procedure om een defecte APsystems Micro-omvormer te vervangen

1. Koppel de APsystems Micro-omvormer los van de PV-module, in de volgorde zoals hieronder weergegeven:
   1. Koppel de AC los door de stroomonderbreker van de tak uit te schakelen.
   2. Koppel de AC-connector van de omvormer los van de AC-bus.
   3. Koppel de DC-draadconnectoren van de PV-module los van de micro-omvormer.
   4. Verwijder de micro-omvormer van de PV-array racking.
2. Installeer een vervangende micro-omvormer op het rack. Vergeet niet te letten op het knipperende groene LED-lampje zodra de nieuwe micro-omvormer is aangesloten op de DC-kabels.
3. Sluit de AC-kabel van de vervangende micro-omvormer aan op de AC-bus.
4. Sluit de stroomonderbreker van de tak en controleer de juiste werking van de vervangende micro-omvormer.
5. Update de micro-omvormer in de EMA Manager APP of EMA-portal via de functie "Vervangen" en update de kaart van het systeem met nieuwe serienummerlabels.

Technische gegevens

1. Zorg ervoor dat u controleert of de spannings- en stroomspecificaties van uw PV-module compatibel zijn met het bereik dat is toegestaan op de APsystems Micro-omvormer. Raadpleeg de datasheet van de micro-omvormer.
2. Het DC-bedrijfsspanningsbereik van de PV-module moet binnen het toegestane ingangsspanningsbereik van de APsystems Micro-omvormer liggen.
3. De maximale open circuit spanning van de PV-module mag de gespecificeerde maximale ingangsspanning van de APsystems niet overschrijden.

DS3 series Microinverter Datasheet

* Het nominale spannings-/frequentiebereik kan verder worden uitgebreid dan nominaal indien vereist door het nutsbedrijf.
** Limieten kunnen variëren. Raadpleeg de lokale vereisten om het aantal micro-omvormers per tak in uw regio te bepalen.
*** Om in aanmerking te komen voor de garantie, moeten APsystems micro-omvormers worden bewaakt via de EMA-portal. Raadpleeg onze garantievoorwaarden die beschikbaar zijn op emea.APsystems.com

Specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd - zorg ervoor dat u de meest recente update gebruikt die u kunt vinden op https://emea.apsystems.com/resources/library/

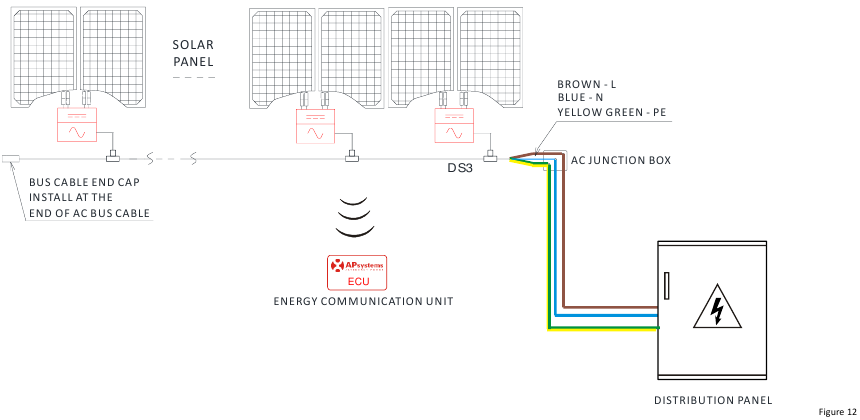

Bedradingsschema

Voorbeeld van bedradingsschema - Enkelfasig (zie Afbeelding 12)
