Lewitt LCT 240 PRO, LCT240 Manual

Inhoud van de doos

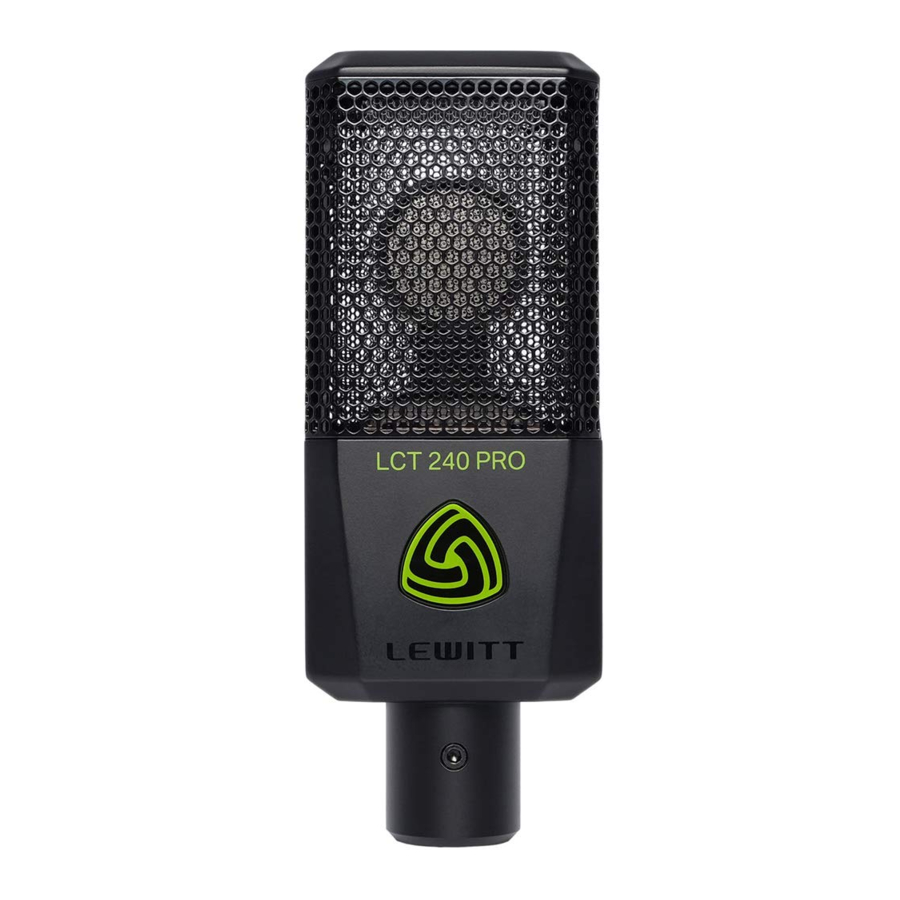

• LCT 240 PRO - Condensatormicrofoon
• DTP 40 Mts - Microfoonhouder met 5/8" schroefdraad en 3/8" adapter
• LCT 40 Wx - Windscherm
• DTP 40 Lb - Transporttas van kunstleer

Kenmerken/Toptoepassingen

De LCT 240 PRO is een extreem veelzijdige cardioïde condensatormicrofoon die is ontworpen voor iedereen die de volgende stap wil zetten in professionele opnames. Uitgerust met een hoogwaardige condensatorcapsule maakt hij schone, moderne en gedetailleerde opnames mogelijk. Om een intiem en direct geluid te realiseren, vooral bij zang, hebben we een boost toegevoegd aan de luchtige frequenties.

Over condensatormicrofoons

Het basisprincipe van een condensatorcapsule

• Een condensatorcapsule bestaat uit een membraan dat zich dicht bij een massieve metalen plaat bevindt, waardoor een condensator wordt gevormd. Dit membraan is elektrisch geleidend.
• Hoe lager de massa van het membraan, hoe gevoeliger het is voor veranderingen in geluidsdruk. In een hoorbaar frequentiebereik kunnen we deze veranderingen in geluidsdruk waarnemen en noemen we ze gewoonlijk geluid.
• Geluidsgolven raken het membraan, waardoor het heen en weer beweegt. Naarmate de capaciteit verandert volgens het ritme van incidentele geluidsgolven, transformeren de elektronica de verandering in capaciteit in wisselspanning - mechanische golven worden omgezet in een elektrisch signaal.
• Hoewel de geïnduceerde spanning relatief hoog is en in theorie hoorbaar zou kunnen zijn op uw hoofdtelefoon, valt het signaal in een oogwenk weg vanwege de interne impedantie van de capsule. Een impedantieomvormer en andere elektronica, zoals een interne versterker, worden gebruikt om de geïnduceerde spanning te verwerken, zodat deze veilig naar volgende apparatuur kan worden verzonden.
• De condensatormicrofoon moet worden voorzien van externe voeding om polarisatiespanning voor de capsule te genereren en om de interne elektronica van stroom te voorzien. Deze externe voedingsbron staat algemeen bekend als "Fantoomvoeding". (Microfoons met permanent gepolariseerde condensatorcapsules hebben nog steeds fantoomvoeding nodig om de interne elektronica te laten werken.)

Fantoomvoeding uitgelegd

• Alle condensatormicrofoons vereisen een externe voedingsbron, "Fantoomvoeding" (Phantom Power) genaamd, om polarisatiespanning voor de capsule te genereren en om de circuits van stroom te voorzien. Zonder fantoomvoeding werkt een condensatormicrofoon niet.
• Fantoomvoeding is een gelijkspanning die kan worden geleverd door een audio-interface, mengpaneel, voorversterker of een speciale fantoomvoedingseenheid.
• Fantoomvoeding moet worden ingeschakeld met behulp van een speciale knop op de audio-interface, voorversterker of andere opnameapparatuur. In de meeste gevallen staat er "P48" of "Phantom Power" op de betreffende knop.
• Fantoomvoeding wordt altijd geleverd via de aangesloten standaard 3-pins XLR-kabel en vereist geen andere connector of kabel daarnaast.
• Bij het activeren van fantoomvoeding kan er een geluid hoorbaar zijn - dit is volkomen normaal. U kunt het microfoonkanaal dempen terwijl u fantoomvoeding inschakelt om dit geluid te vermijden.

Polar patterns

Het is belangrijk om de basisprincipes van polaire patronen te begrijpen om het beste uit elke opname te halen. Het polaire patroon van een microfoon bepaalt de gevoeligheid onder verschillende hoeken. Met andere woorden, het definieert hoeveel van het signaal door de microfoon wordt opgepikt vanuit verschillende richtingen. Door het juiste patroon te selecteren, kunt u voorkomen dat ongewenste geluidsbronnen in uw signaal terechtkomen, de mix tussen droog en kamergeluid aanpassen of de frequentierespons en de gevoeligheid voor handling-geluid wijzigen.

• Hoe een polair patroondiagram te lezen
  Allereerst moet u een polair patroondiagram correct kunnen lezen. Het bevat alle nodige informatie die u nodig heeft om het resultaat tijdens de opname te voorzien.
  Denk aan een veld van 360° rondom de microfoon. 0° is de "voorkant" van de microfoon en de hoek waar de microfoon zijn maximale gevoeligheid heeft. De schaal van de cirkel bestaat uit kleinere cirkels, die elk een afname van 5 dB in gevoeligheid vertegenwoordigen.
  De decibel (dB) is een logaritmische eenheid om twee waarden te vergelijken. Als de specificatie van een cardioïde patroonmicrofoon aangeeft dat deze een achterwaartse onderdrukking van 25 dB heeft, betekent dit dat het meest gevoelige deel (0°) wordt vergeleken met het minst gevoelige deel (180°)
  Voor (geluids)druk, stroom en spanning is +6 dB het dubbele van de signaalsterkte, +20 dB leidt tot 10 keer het signaal. Een typische achterwaartse onderdrukking voor een cardioïde patroon is ongeveer -20 dB. Geluid dat van de achterkant van de microfoon komt, wordt opgepikt met 1/10e gevoeligheid ten opzichte van het voorwaartse signaal.

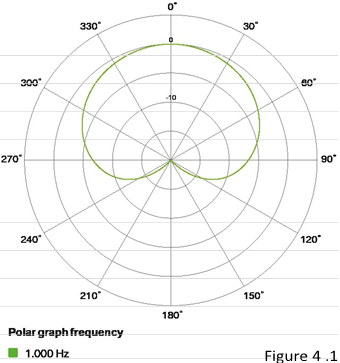

• Cardioïde
  Het meest gebruikte polaire patroon is het meest gevoelig bij 0° en het minst gevoelig bij 180°. U kunt hierbij niet fout gaan bij de meeste opnametoepassingen. Het is gemakkelijk om een droog signaal te krijgen, omdat het cardioïde patroon een slecht klinkende kamer, een lawaaierige ventilator op de achtergrond, enz. wegfiltert.


Belangrijke specificaties van een condensatormicrofoon

• Gevoeligheid
  LCT 240 PRO - Gevoeligheid: 16. 7 mV/Pa, -35. 5 dBV/Pa
  U leest vaak dat een condensatormicrofoon een "hoge" gevoeligheid heeft. Wat betekent dat in de praktijk? Kortom, het betekent dat een meer gevoelige microfoon "hotter" is – d.w.z. dat er minder versterking (amplificatie) nodig is om een bepaald uitgangsniveau te bereiken. U kunt de gevoeligheid van een microfoon op twee manieren specificeren: in mV/Pa of dBV/Pa.
  "16. 7 mV/Pa" betekent dat de microfoon een uitgangssignaal van 16 produceert. 7 mV wanneer deze wordt blootgesteld aan 1 Pascal (1Pa = 94 dB SPL). "-35. 5 dBV/Pa" betekent dat de microfoon een uitgangssignaal van -35 produceert. 5 dBV wanneer deze wordt blootgesteld aan 1 Pascal (1Pa = 94 dB SPL). Deze waarde is praktisch, omdat dB-waarden gemakkelijk te vergelijken zijn.
  LCT 240 PRO: -35. 5 dBV/Pa.
  Microfoon X: -55. 5 dBV/Pa.
  Microfoon X zou een extra versterking van 20 dB nodig hebben om hetzelfde uitgangsniveau te produceren als de LCT 240 PRO.
• Equivalent geluidsniveau of zelfruis
  LCT 240 PRO - Equivalent geluidsniveau: 19 dB (A)
  Zelfruis of, nauwkeuriger gezegd, equivalent geluidsniveau is het geluidsdrukniveau dat gelijk is aan de RMS-spanning die kan worden gemeten aan de uitgangsconnector van een microfoon zonder dat een externe geluidsbron wordt opgenomen.
  Met andere woorden, er is een geluidsdrukniveau dat overeenkomt met de inherente ruis van de microfoon. Dit geluidsdrukniveau is het equivalente geluidsniveau (zelfruis) van een microfoon.
  Voorbeeld: als een microfoon een zelfruiswaarde heeft van 10 dB (A) SPL en een geluidsbron oppikt met 10 dB (A) SPL, is de signaal-ruisverhouding 1:1 of 50/50.
• Frequenti

  Toepassingen

  Een condensatormicrofoon is een klassieke microfoon voor studiowerk, omdat hij elke subtiele nuance van de geluidsbron kan vastleggen, waardoor een natuurlijk en gedetailleerd geluid wordt geleverd.

  Zang

  • Gebruik het windscherm of een plopfilter. Het helpt niet alleen om plosieven en sissen op uw opname te vermijden, maar beschermt ook de condensatorcapsule tegen blootstelling aan vocht.
  • Definieer een afstand die de zanger(es) moet bewaren ten opzichte van de microfoon. Afhankelijk van de stem en de stijl van de zanger(es) kan deze afstand variëren (zelfs tijdens de opname). Probeer te beginnen met een korte afstand van ongeveer 15 cm. Gebruik tape om een plek op de vloer te markeren.
  • Hoe verder u van de microfoon verwijderd bent, hoe meer ruimtegeluid u naast uw stem opneemt.
  • Hoe dichter u bij uw microfoon bent, hoe meer uitgesproken uw lagere frequentiebereik is. Dit effect wordt het proximity-effect genoemd en duidt in feite op het fenomeen van de toename van de lagefrequentierespons, hoe dichter u bij de microfoon komt. Het helpt uw zang voller en warmer te klinken, maar het is erg belangrijk om de juiste balans te vinden, omdat te veel laag in uw zang het frequentiebereik van andere instrumenten kan belemmeren.
  • Een cardioïde patroon is perfect om een zeer gedefinieerde, gearticuleerde en droge opname te krijgen. Een droge opname geeft u de vrijheid om later reverb (of andere effecten) aan uw zangtrack toe te voegen, afhankelijk van uw behoeften. U kunt altijd reverb toevoegen, maar het is erg moeilijk tot bijna onmogelijk om uw ruimtegeluid in de postproductie te verminderen zonder verlies van signaalkwaliteit.
  • Als de zang te helder klinkt, probeer dan een beetje van de zijkant te zingen. De frequentierespons verandert enigszins afhankelijk van de hoek en u krijgt mogelijk een geschikter geluid voor uw opname.

  Gitaarversterkers

  • Om een gitaar- of baskast op te nemen, begint u met het richten van uw microfoon op het midden van de luidspreker. Beweeg uw microfoon van daaruit naar buiten totdat u een geschikt geluid vindt. In het midden, de conus van de luidspreker, is het geluid het helderst. Vooral bij het microfoneren van luidsprekers kunnen kleine veranderingen in positie een compleet ander geluid produceren. Experimenteer met de positie (hoek en afstand) van de microfoon, of gebruik meer dan één microfoon om een voller en unieker geluid te krijgen. We raden aan om een extra MTP 440 DM te gebruiken.

  Akoestische gitaar

  • Een gemakkelijke en veelgebruikte manier om akoestische gitaar op te nemen met slechts één microfoon, is door deze 20-30 cm van het instrument te plaatsen, gericht op het gebied waar de hals en de body samenkomen. Als u twee microfoons gebruikt, richt u er een op de 12e fret en de andere op het klankgat.

  Drums

  • Hoewel je vaak ziet dat drums worden gemicrofoneerd met veel microfoons, kun je goede resultaten bereiken met een enkele condensatormicrofoon. Vooral voor preproductie of demo-opnamen is het een ongecompliceerde manier om je ideeën of songstructuren op te nemen. De front-of-kit positie wordt aanbevolen voor die scenario's; het neemt alle delen van de kit op, maar het levert ook een krachtig geluid dat van de kick komt. Als je je geluid wilt upgraden met een andere microfoon:
    1. Neem een dynamische microfoon zoals de DTP 340 REX en vul je setup aan door ook de kick te microfoneren. Verplaats de condensatormicrofoon naar een overheadpositie. Met een gat in de kickdrumvel: een goede startpositie is halverwege naar binnen, gericht op de klopper, probeer verschillende hoeken totdat je tevreden bent.
       Zonder gat: plaats hem dicht bij het vel, beginnend vanuit het midden, naar buiten bewegend totdat je een aangenaam geluid vindt. Varieer ook de afstand, maar wees je ervan bewust, hoe verder weg, hoe meer bleed je krijgt van andere delen van de drumkit.
    2. Een snaredrummicrofoon toevoegen – Probeer de snaredrummicrofoon zo te plaatsen dat hij niet te veel geluid oppikt van de hi-hat. Gebruik de achterwaartse onderdrukking van het cardioïde patroon om een zuivere snaredrumopname te krijgen. Begin met het plaatsen van de microfoon boven de rand, gericht op het midden van de snaredrum. Probeer de hoek en ook de afstand te variëren. Een goede startafstand is ongeveer 5 cm tussen capsule en rand.

  Gebruik op het podium

  • Natuurlijk kan een condensatormicrofoon ook worden gebruikt voor vele podiumtoepassingen, bijvoorbeeld cimbalen, versterkers, overheads, zang, akoestische instrumenten en meer. Hoewel condensatormicrofoons zeer nauwkeurige instrumenten zijn, zijn ze niet zo fragiel als hun reputatie doet vermoeden. De huidige fabricagestandaarden stellen ons in staat om condensatormicrofoons te bouwen die zowel in de studio als op het podium kunnen worden gebruikt, dus er is geen reden tot bezorgdheid – gooi er alsjeblieft niet mee. Het is altijd aan te raden om gereedschap met de juiste zorg te behandelen, wat de levensduur ten goede komt.

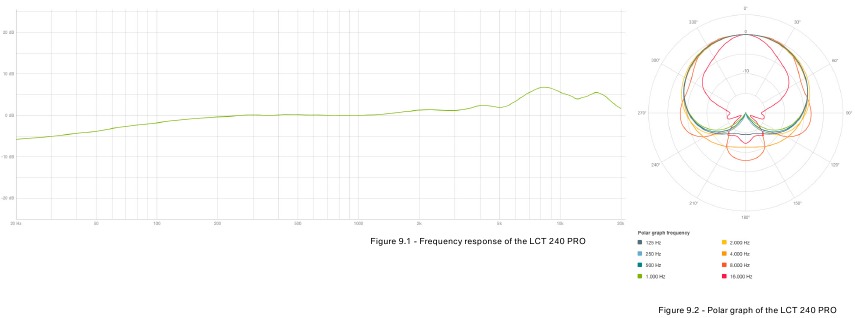

  Technische grafieken

  • Bekijk de interactieve technische grafiek hier.


  Specificaties

  Type	Condensator, permanent gepolariseerd
  Akoestisch werkingsprincipe	Drugradiënttransducer
  Transducer Ø	17 mm, 0,67 inch
  Polair patroon	Cardioïde
  Gevoeligheid	16,7 mV/Pa, -35,5 dBV/Pa
  Dynamisch bereik	123 dB (A)
  Equivalent geluidsniveau	19 dB (A)
  Max. SPL voor 0,5% THD	142 dBSPL
  Voedingsspanning	48 V +/- 4 V
  Stroomverbruik	3. 1 mA
  Interne impedantie	100 Ω
  Nominale belastingimpedantie	1.000 Ω
  Connector	Vergulde 3-pins XLR
  Microfoonbehuizing	Gegoten zink
  Afmetingen microfoon	138 x 52 x 36 mm, 5,43 x 2,04 x 1,42 inch
  Nettogewicht microfoon	310 g, 10,9 oz

  Microfoons gemeten volgens: IEC 60268-4
  Fantoomvoeding volgens: IEC 61938
  Geluidsmeting volgens: IEC 60268-1

  Accessoires

  • DTP 40 Mts - Microfoonhouder
    Rubberen microfoonhouder. Zorgt voor een stevige grip en dempt structureel geluid. Compatibel met 3/8" en 5/8" schroefdraad.
  • LCT 40 Wx – windscherm
    Deze is vooral handig bij gebruik van de microfoon buitenshuis, om de capsule te beschermen tegen wind. Kan ook worden gebruikt voor zangopnamen, om de capsule te beschermen tegen vocht.
  • DTP 40 Lb - transporttas
    Microfoons die niet in gebruik zijn, mogen niet op de standaard blijven staan om stof te verzamelen of onnodig worden blootgesteld aan vocht. Haal hem eraf en stop hem in de meegeleverde DTP 40 Lb transporttas.
  • LCT 40 SH - shockmount (optioneel)
    Een shockmount wordt aanbevolen voor de meeste opnametoepassingen, omdat het ongewenste structurele geluiden vermindert. De open voorkant van de shockmount stelt u in staat om de microfoon zo dicht mogelijk bij de bron te plaatsen.
  • LCT 50 PSx - magnetisch plopfilter (optioneel)
    Het magnetische plopfilter is ontworpen om perfect te integreren met het ontwerp van de microfoon en de shockmount. Een plopfilter helpt niet alleen om plosieven en sissen op uw opname te vermijden, maar beschermt ook de condensatorcapsule tegen blootstelling aan vocht.
    Compatibel met LCT 40 SHx, LCT 40 SHW, LCT 40 SH.

  Probleemoplossing

  Ik hoor niets

  • Controleer of fantoomvoeding (P48) is ingeschakeld. Een condensatormicrofoon moet altijd worden voorzien van 48V fantoomvoeding om te werken.
  • Controleer uw hele signaalketen één voor één en controleer of alle aangesloten apparatuur van voldoende stroom wordt voorzien.
  • Controleer of uw audio-interface, microfoonvoorversterker of andere volgende apparatuur een ingangssignaal ontvangt.
  • Controleer of alle kabels goed zijn aangesloten en functioneel zijn.

  Mijn signaal klinkt vervormd, wat kan ik doen

  • Controleer en pas de ingangsversterking aan op uw audio-interface, microfoonvoorversterker of andere volgende apparatuur – zorg er altijd voor dat u voldoende headroom overhoudt.
  • Plosieve geluiden tijdens zangopnamen kunnen de capsule overbelasten – gebruik een plopfilter en/of houd een grotere afstand tussen bron en microfoon aan.
  • Structureel geluid – gebruik een shockmount.

  Mijn opname klinkt gedempt

  • Zorg ervoor dat het Lewitt-logo tijdens de opname naar de geluidsbron is gericht.
  • Om met volledige gevoeligheid op te nemen, mag u geen enkel deel van het draadgaas bedekken.

  Veiligheidsrichtlijnen

  Lewitt GmbH is niet aansprakelijk voor de gevolgen van een oneigenlijk gebruik van het product dat niet voldoet aan de technische toelaatbaarheid in de gebruikershandleiding, zoals bedieningsfouten, mechanische beschadiging, verkeerde spanning en het gebruik van andere dan de aanbevolen bijbehorende apparaten. Elke aansprakelijkheid van Lewitt GmbH voor enige schade, met inbegrip van indirecte, gevolgschade, speciale, incidentele en punitieve schade op basis van het niet naleven van de gebruikershandleiding of onredelijk gebruik van het product door de gebruiker, wordt hierbij uitgesloten voor zover toegestaan ​​door de wet. Deze beperking van aansprakelijkheid voor schade is niet van toepassing op de aansprakelijkheid onder de Europese productaansprakelijkheidscodes of voor gebruikers in een staat of land waar dergelijke schade niet kan worden beperkt.

  Let op:

  • De capsule is een gevoelig, uiterst nauwkeurig onderdeel. Zorg ervoor dat u hem niet van grote hoogte laat vallen en vermijd sterke mechanische spanning en kracht.
  • Om ervoor te zorgen dat de hoge gevoeligheid en geluidsreproductiekwaliteit van de microfoon behouden blijven, moet u deze niet blootstellen aan vocht, stof of extreme temperaturen.
  • Oefen geen overmatige kracht uit bij het loskoppelen van een kabel, trek altijd aan de connector en niet aan de kabel zelf.
  • Microfoons die niet in gebruik zijn, mogen niet op de standaard blijven staan ​​om stof te verzamelen of onnodig aan vocht te worden blootgesteld. Bewaar hem op een droge en veilige plaats.
  • Probeer de microfoon niet aan te passen of te repareren, omdat dit uw productgarantie ongeldig zou maken.
  • De behuizing van de microfoon kan eenvoudig worden gereinigd met een natte doek. Gebruik nooit alcohol of een ander oplosmiddel voor de reiniging.
  • Houd dit product buiten het bereik van kinderen.
  • Raadpleeg ook de handleiding van het onderdeel dat op de microfoon moet worden aangesloten.

  Details fabrikant
  Lewitt GmbH
  Burggasse 79
  1070 Wenen, Oostenrijk
  Ga voor meer informatie naar www.lewitt-audio.com.
