Lewitt LCT 940 Handleiding

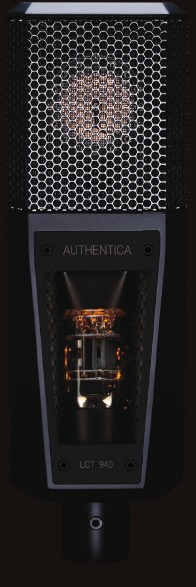

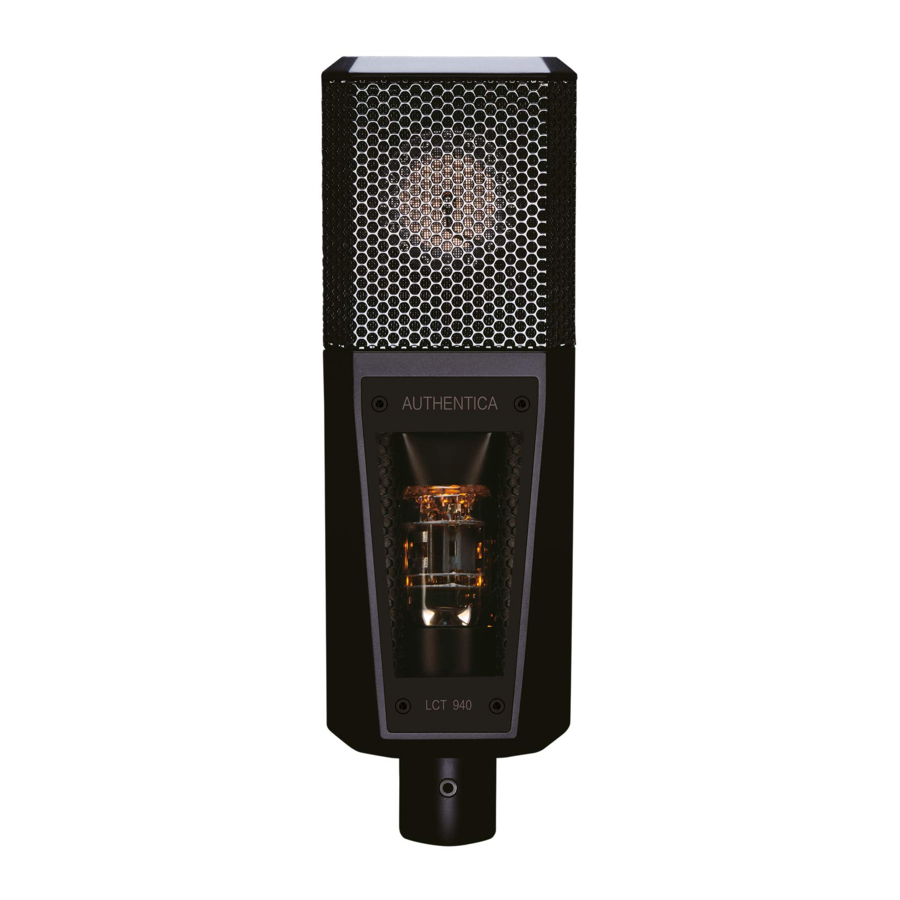

Overzicht

• Grootmembraan condensatorbuis- en FET-microfoon in één behuizing
• Traploos mengen tussen buis- en FET-geluid via draaipotentiometer
• Microfoon met meerdere richtingskarakteristieken: cardioïde, omnidirectioneel, figuur-8, brede cardioïde, supercardioïde en vier tussenliggende richtingskarakteristieken
• Geluidsloze drukknoppen voor snelle en eenvoudige selectie van verzwakking en laag-af filter
• 4 laag-af instellingen: lineair, 40 Hz (12 dB/oct), 150 Hz (6 dB/oct) en 300 Hz (6 dB/oct)
• 4 pre-verzwakkingsinstellingen: 0 dB, -6 dB, -12 dB en -18 dB
• Hoog dynamisch bereik en lage zelfruis
• Aangepaste voedingseenheid met verlichte gebruikersinterface voor eenvoudige bediening - zelfs in donkere omgevingen
• Verguld en corrosiebestendig 11-pins XLR-aansluiting

Toptoepassingen
Zang, akoestische instrumenten en blaasinstrumenten

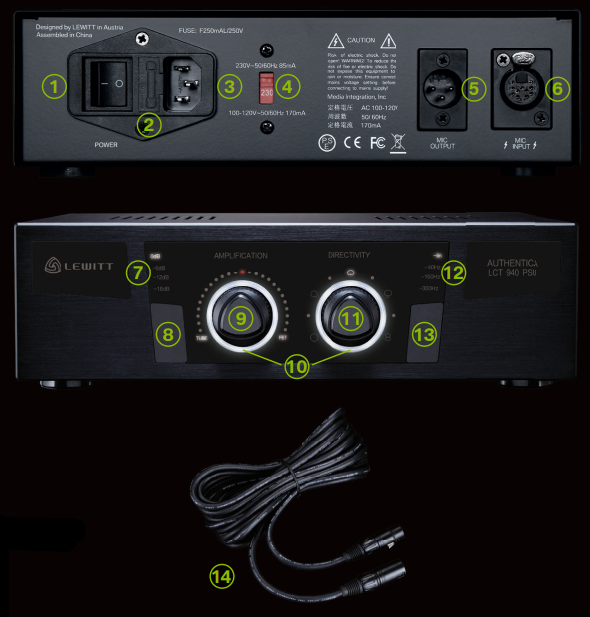

Gebruikersinterface

1. Aan/uit-schakelaar
2. Zekering
3. Netaansluiting
4. Schakelaar voor netspanningsselectie
5. 3-pins XLR-aansluiting
6. 11-pins XLR-aansluiting
7. Pre-verzwakkingsindicaties
8. Pre-verzwakkingsdrukknop
9. Traploze versterkingsselectie, draaiknop
10. Statusindicatorringen
11. Polar pattern selection, jog dial
12. Laag-af filter indicaties
13. Laag-af filter drukknop
14. 11-pins audiokabel

Voedingsspanning: Aangepaste voedingseenheid 230 V, 50 Hz 110 V, 60 Hz
Stroomverbruik: 14,95 W
Aansluiting: Vergulde 11-pins XLR
Kabel: 5 m (16,40 ft) 11-pins audiokabel zuurstofvrij koper

Aan de slag

1. Zorg ervoor dat de schakelaar voor netspanningsselectie in de juiste positie staat, afhankelijk van de netspanning van het land.
2. Gebruik de 11-pins audiokabel om de microfoon aan te sluiten op de 11-pins XLR-aansluiting aan de achterkant van de PSU.
3. Gebruik de 3-pins XLR-kabel om uw mixer aan te sluiten op de 3-pins XLR-aansluiting aan de achterkant van de PSU.
4. Stel de LCT 940 in werking door de Aan/uit-schakelaar aan de achterkant van de PSU te activeren.
5. Laat de buis opwarmen. De microfoon bereikt de volledige gevoeligheid na 60 seconden.
6. Experimenteer met verschillende buis- en FET-verhoudingen.
7. U bent klaar om te beginnen!

De microfoon bedienen

Statusindicatorringen

Verlicht in wit: De microfoon bevindt zich in de normale werkmodus.
Verlichting is uit: Toetsvergrendeling actief.
Verlichting knippert in rood: De microfoon ondervindt clipping als gevolg van hoge SPL.
Verlichting in rood: De microfoon bevindt zich in de automatische verzwakkingsmodus.
Verlichting knippert in wit en rood: De microfoon geeft de clippinggeschiedenis aan.

Mengen tussen BUIS- en FET-geluid

Draai aan de draaiknop en selecteer de gewenste versterking. Kies tussen schone "FET" en warme "BUIS" versterking of een mengsel van de twee circuits. De versterkingsmix wordt aangegeven door de rode punt rond de draaiknop.

Polar pattern indicator

De momenteel actieve richtingskarakteristiek is wit verlicht. Als een tussenliggende richtingskarakteristiek is geselecteerd, zijn de naburige richtingskarakteristieken rood verlicht en is een witte punt ertussen verlicht.
9 verschillende karakteristieken kunnen worden ingesteld door kort aan de jog-dial naar rechts of links te draaien.

Een laag-af filter instellen

Laag-af filters kunnen worden ingesteld door op de rechter drukknop te drukken.
Instellingen zijn: lineair, 40 Hz (12 dB/oct), 150 Hz (6 dB/oct) en 300 Hz (6 dB/oct). Laag-af filters elimineren ongewenste laagfrequente geluiden, compenseren het nabijheidseffect en verminderen contactgeluid. Vergeet niet om indien nodig de meegeleverde windkap te gebruiken.

Een verzwakkingsniveau instellen

Verzwakkingsniveaus kunnen worden ingesteld door kort op de linker drukknop te drukken.
Instellingen zijn: 0 dB, -6 dB, -12 dB en -18 dB. Verzwakking wordt gebruikt in omgevingen met hoge SPL om clipping van de microfoon, mixer en andere audioapparatuur te voorkomen.
Om meer te weten te komen over de toetsvergrendelingsfunctie, automatische verzwakking en clippinggeschiedenis, lees de volledige handleiding via de link onderaan.

Let op

• De capsule is een gevoelig, uiterst precies onderdeel. Zorg ervoor dat u deze niet van grote hoogte laat vallen en vermijd sterke mechanische spanning en kracht.
• Om een hoge gevoeligheid en de beste geluidsweergave van de microfoon te garanderen, vermijd blootstelling aan vocht, stof of extreme temperaturen. Gebruik indien nodig de meegeleverde windkap.
• Oefen geen overmatige kracht uit op de knoppen of de aangesloten kabel.
• Wanneer u de microfoonkabel loskoppelt, pakt u de connector vast en trekt u niet aan de kabel.
• Probeer de microfoon niet te wijzigen of te repareren, omdat dit uw productgarantie ongeldig zou maken.
• De behuizing van de microfoon kan eenvoudig worden gereinigd met een vochtige doek, gebruik nooit alcohol of een ander oplosmiddel voor reiniging.
• De windkap kan indien nodig met zeepsop worden gewassen.

BELANGRIJKE MEDEDELING!

• Verwijder nooit de randaarde, dit kan dodelijke gevolgen hebben.
• Vervang de zekering alleen door hetzelfde type.
• Alleen binnenshuis gebruiken, in veilige en droge omgevingen.
• Er bevinden zich geen door de gebruiker te onderhouden onderdelen in de voedingseenheid, maar er zijn mogelijk dodelijke spanningen aanwezig. Als het niet correct werkt, dient u uw dealer te raadplegen. Open de unit niet zelf.
• Koppel de microfoonkabel niet los terwijl het systeem is ingeschakeld, omdat dit de microfoon kan beschadigen.
• Niet gebruiken met beschadigde kabels of nadat de unit is gevallen en er losse onderdelen of gebroken glas in te horen is.
• Dek de voedingseenheid niet af, laat er altijd voldoende ruimte omheen voor goede ventilatie.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Lewitt LCT 940 Handleiding
