Kubota WSM SVL95-2s Manual

VOOR DE LEZER

Deze werkplaatshandleiding bevat veiligheidsinformatie voor serviceactiviteiten, algemene informatie zoals specificaties en afmetingen van de machine, mechanismen en structuurbeschrijvingen van de machine, en serviceprocedures met instelwaarden.

Informatie

• De sectie Informatie bevat veiligheidsservicebeschrijvingen en informatie over veiligheidslabels.

Algemeen

• De sectie Algemeen bevat specificaties voor de machine, identificatie voor de machine en de motor, algemene onderhoudsinformatie.

Mechanisme

• De sectie Mechanisme bevat de structuren van mechanismen en legt hun functies uit.

Onderhoud

• De sectie Onderhoud bevat informatie en procedures voor het oplossen van problemen en reparatiewerkzaamheden met servicespecificaties en limiettabellen, koppelingsspecificaties, items die moeten worden geïnspecteerd en afgesteld. De lezer dient deze instructies te volgen om het onderhoud veilig, correct en snel uit te voeren.
• In deze WSM worden de waarden van de servicespecificaties en -limieten als volgt gedefinieerd.
  • Servicespecificaties:
    Dit is de specificatie van de nieuwe machine af fabriek. Het is voornamelijk gebaseerd op de kwaliteitsnorm, tekeningen of daadwerkelijke metingen uitgevoerd door KUBOTA. Deze waarde wordt gebruikt om te beoordelen of een machine een probleem heeft bij het testen en oplossen van problemen. Toch moet rekening worden gehouden met de normale slijtagegerelateerde verslechtering van de servicespecificatie op basis van de bedrijfsuren, toepassing of het onderhoud van de machine.
  • Servicelimieten:
    Specificatie die overeenkomt met de aanbevolen prestatielimiet, rekening houdend met slijtage op lange termijn. De machine zou onvoldoende prestaties leveren voor een correcte en/of veilige werking en een reparatie/revisie zou nodig zijn.

Alle illustraties, foto's, specificaties en andere informatie in deze handleiding zijn gemaakt op basis van het nieuwste model ten tijde van publicatie.

KUBOTA behoudt zich het recht voor om alle informatie op elk moment zonder voorafgaande kennisgeving te wijzigen.

Als de service-informatie van de motor nodig is, raadpleeg dan de volgende motor-WSM. Motorgerelateerde handleidingen (V3800-TIEF4-L)

December 2015 © KUBOTA Corporation

INFORMATIE

VEILIGHEID EERST

• De veiligheidswaarschuwingssymbolen, voorzorgsmaatregelen en labels die zijn aangebracht op de apparatuur die in deze handleiding wordt beschreven, zijn belangrijke items waarbij het risico op persoonlijk letsel wordt geacht.

Het is belangrijk dat u deze instructies en veiligheidsregels grondig doorleest voordat u aan de apparatuur gaat werken en dat u deze altijd opvolgt.

Geeft aan dat het niet opvolgen van de waarschuwing zal leiden tot ernstig letsel of de dood.

Geeft aan dat het niet opvolgen van de waarschuwing kan leiden tot ernstig letsel of de dood.

Geeft aan dat het niet opvolgen van de waarschuwing kan leiden tot letsel.

• Geeft aan dat het niet opvolgen van de waarschuwing kan leiden tot schade aan of een defect van de apparatuur.

OPMERKING

• Geeft aanvullende uitleg die nuttig is bij het gebruik van de apparatuur.

[OPMERKING]

• Geeft andere aanvullende informatie aan om rekening mee te houden.

In het belang van de veiligheid op het werk

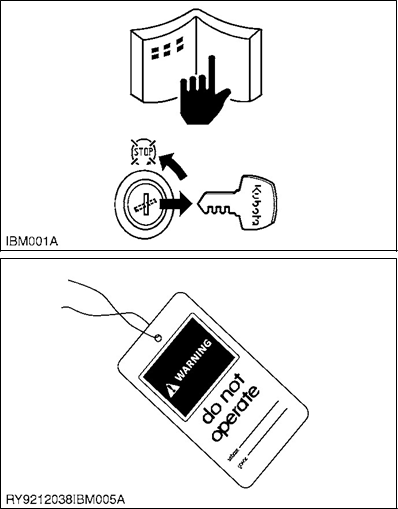

Voorzorgsmaatregelen voordat u aan de apparatuur gaat werken

• Lees alle algemene en veiligheidsinstructies in deze handleiding, evenals de stickers op uw apparatuur.
• Zet altijd de motor uit wanneer u de bestuurdersstoel verlaat om de apparatuur of de apparaten ervan te inspecteren of schoon te maken, of om onderdelen te inspecteren of aan te passen.
• Kies een veilige plek voor het inspecteren van de apparatuur - op een vlakke, harde ondergrond.
• Wanneer u onderhoud aan de apparatuur uitvoert, hangt u het bord [NIET GEBRUIKEN] op een plek waar het duidelijk zichtbaar is vanuit en rond de bestuurdersstoel.
• Laat bij het uitvoeren van onderhoud of reparaties de hulpstukken altijd op de grond zakken, zet de motor uit en zet de rem.
• Koppel bij het uitvoeren van onderhoud aan de apparatuur altijd de negatieve accukabel los.
• Zorg er voordat u gereedschap gebruikt voor dat u weet hoe u het correct gebruikt en gebruik gereedschap in goede staat en met de juiste maat voor de klus.

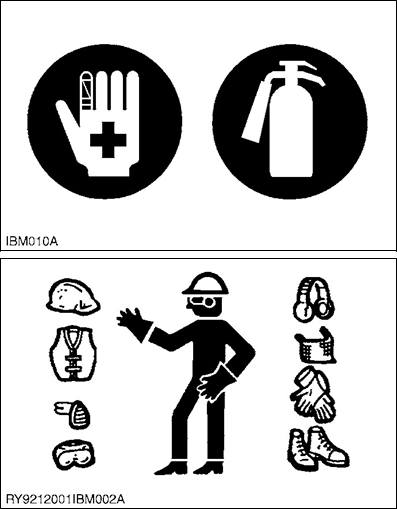

Wees voorbereid op een noodgeval

• Houd een EHBO-kit en brandblusser bij de hand, zodat u deze kunt gebruiken wanneer dat nodig is.
• Houd contactgegevens voor noodgevallen van artsen, ziekenhuizen en spoedeisende hulp bij de hand.
• Draag kleding die geschikt is voor het werken aan apparatuur. Draag geen loszittende kleding, omdat deze aan de bedieningselementen van de apparatuur kan blijven haken.
• Gebruik bij het werken aan de apparatuur alle veiligheidsuitrusting, zoals een helm, veiligheidsbril en schoenen, die wettelijk of reglementair verplicht zijn.
• Voer nooit onderhoud uit als u slaperig bent of onder invloed bent van alcohol of drugs.

Voorzorgsmaatregelen voordat u aan de apparatuur gaat werken

• Plaats de apparatuur bij het uitvoeren van de werkzaamheden op een vlakke en stevige ondergrond op een locatie zonder obstakels of gevaarlijke stoffen in de buurt.

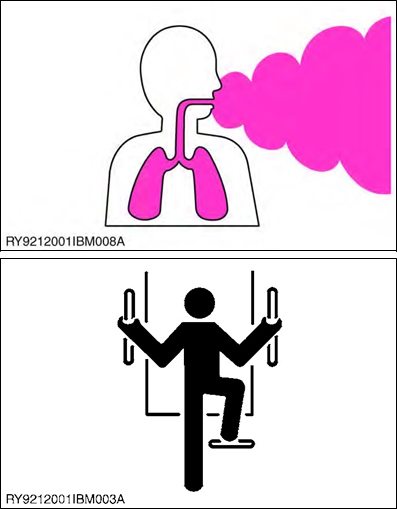

• Als u de werkzaamheden binnenshuis uitvoert, zorg er dan voor dat de werkruimte goed geventileerd is.
• Laat geen onbevoegden in de buurt van de apparatuur komen.
• Maak de apparatuur voordat u deze onderhoudt schoon, zodat er geen modder, vuil, olie of iets dergelijks aan blijft kleven.
• Gebruik bij het in- of uitstappen van de apparatuur altijd de 3-punts ondersteuning met handen en voeten.

De machine veilig starten

• Ga altijd op de bestuurdersstoel zitten en zorg ervoor dat de omgeving veilig en vrij is voordat u de motor start.
• Start de motor nooit ergens anders dan vanaf de bestuurdersstoel.
• Controleer en zorg er altijd voor dat de bedieningshendel(s) niet zijn ingeschakeld voordat u de motor start.

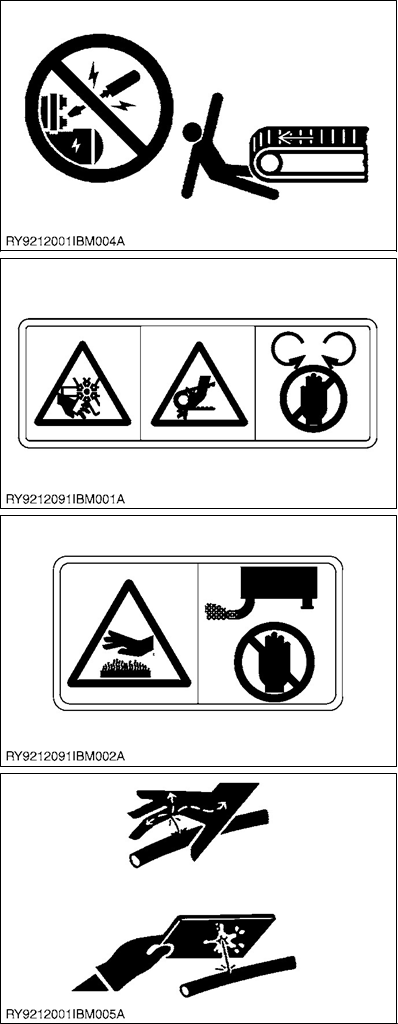

• Start de motor nooit door de startmotor te hot-wiren. Dit is niet alleen gevaarlijk, maar kan ook de apparatuur beschadigen.
• Zet altijd de motorkap, motorkap, enz. vast bij het opstarten van de apparatuur.
• Kom nooit in de buurt van draaiende of bewegende delen. Laat bovendien geen gereedschap, vodden, enz. in de apparatuur achter.
• De motor, uitlaat, radiator, hydraulische apparatuur, enz. blijven heet, zelfs nadat de motor is uitgeschakeld, dus raak deze onderdelen niet aan.
• De koelvloeistof, olie, hydraulische olie, enz. van de motor blijven heet en staan onder hoge druk, zelfs nadat de motor is uitgeschakeld, dus wacht tot ze voldoende zijn afgekoeld voordat u de doppen of pluggen verwijdert.
• Controleer en zorg ervoor dat de temperatuur van de koelvloeistof voldoende is gedaald en laat de druk los voordat u de radiatordop opent.
• Laat bij het verwijderen van onderdelen, zoals hydraulische apparatuur, na het stoppen van de motor, alle restdruk uit het hydraulische circuit ontsnappen.
• Houd er rekening mee dat bij het vrijgeven van restdruk de apparatuur zelf en/of werktuigen zonder waarschuwing kunnen bewegen, dus wees zeer voorzichtig bij het vrijgeven van de druk.
• Draag daarom altijd een veiligheidsbril en handschoenen en gebruik een stuk karton of een houten blok om uzelf te beschermen tegen olie bij het controleren op olielekken.

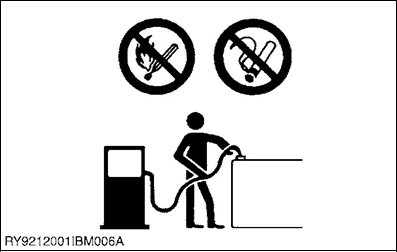

Blijf uit de buurt van vuur

• Houd de brandstof en olie uit de buurt van vuur (lassen, slijpen, roken, enz.).
• Als er brandstof wordt gemorst, veeg dit dan onmiddellijk op.
• Draag altijd een veiligheidsbril en handschoenen bij het hanteren van de batterij.
• Het gas dat door een batterij wordt gegenereerd is ontvlambaar, houd het daarom uit de buurt van vuur (lassen, slijpen, roken, enz.).
• Koppel bij het loskoppelen van de batterij altijd eerst de negatieve kabel los.
• Sluit bij het aansluiten van de batterij altijd eerst de positieve kabel aan.

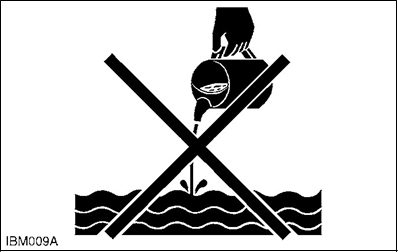

Afvalvloeistof verwerken

• Gooi geen hydraulische olie, motorolie, koelvloeistof, elektrolyt, enz. in de grond, afvoeren, rivieren, vijvers, meren, enz.
• Gooi hydraulische olie, motorolie, koelvloeistof, elektrolyt, enz. weg in overeenstemming met de relevante normen voor milieubescherming.

Veiligheidslabels

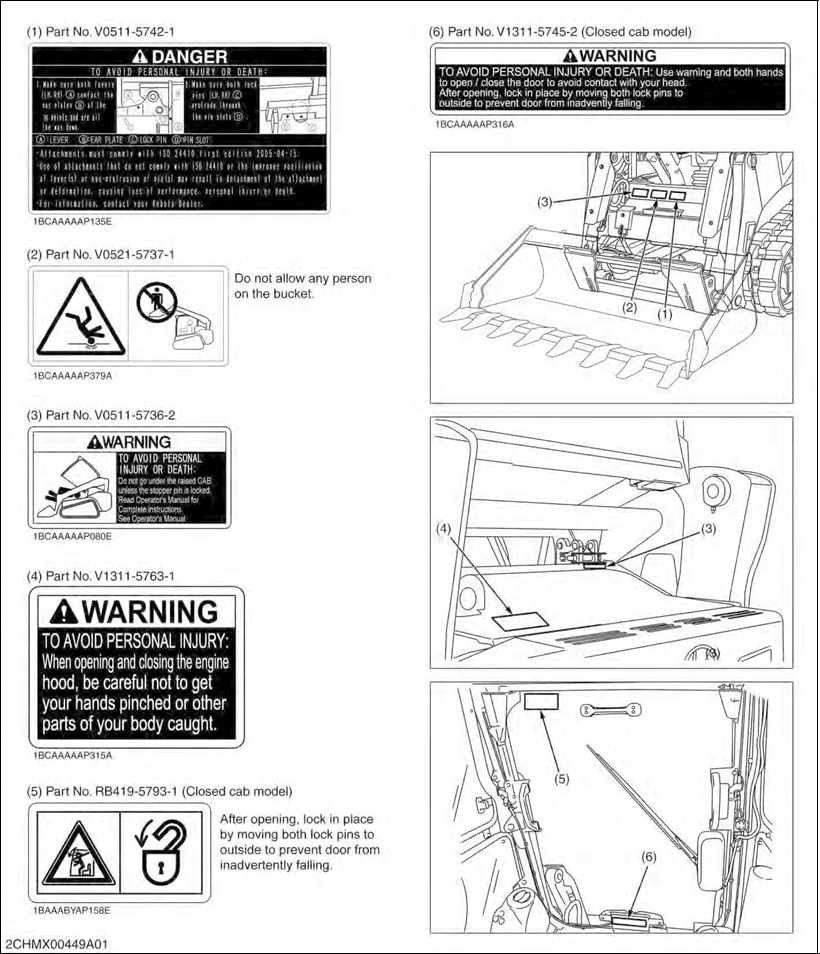

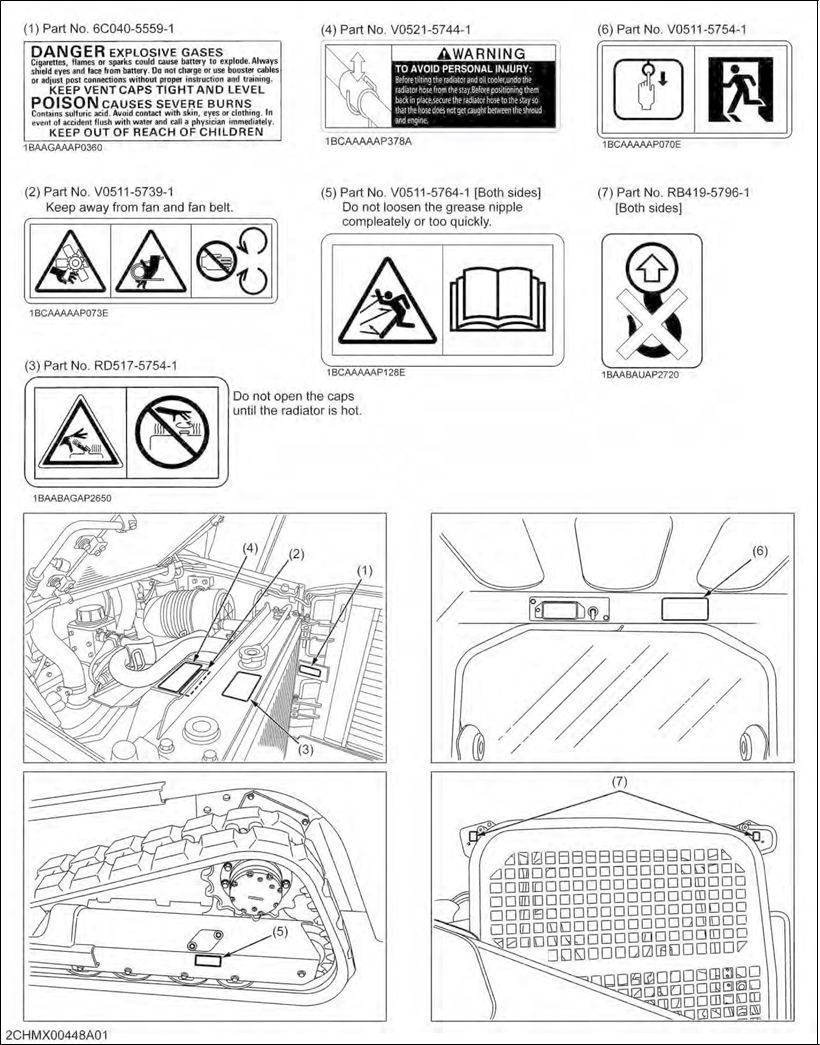

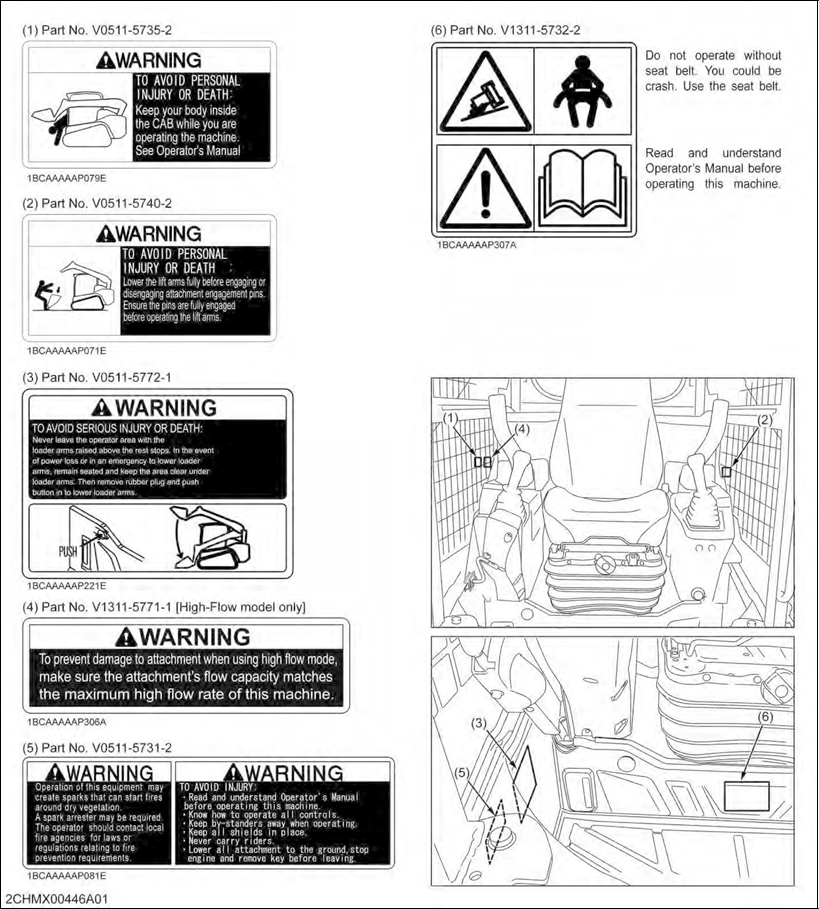

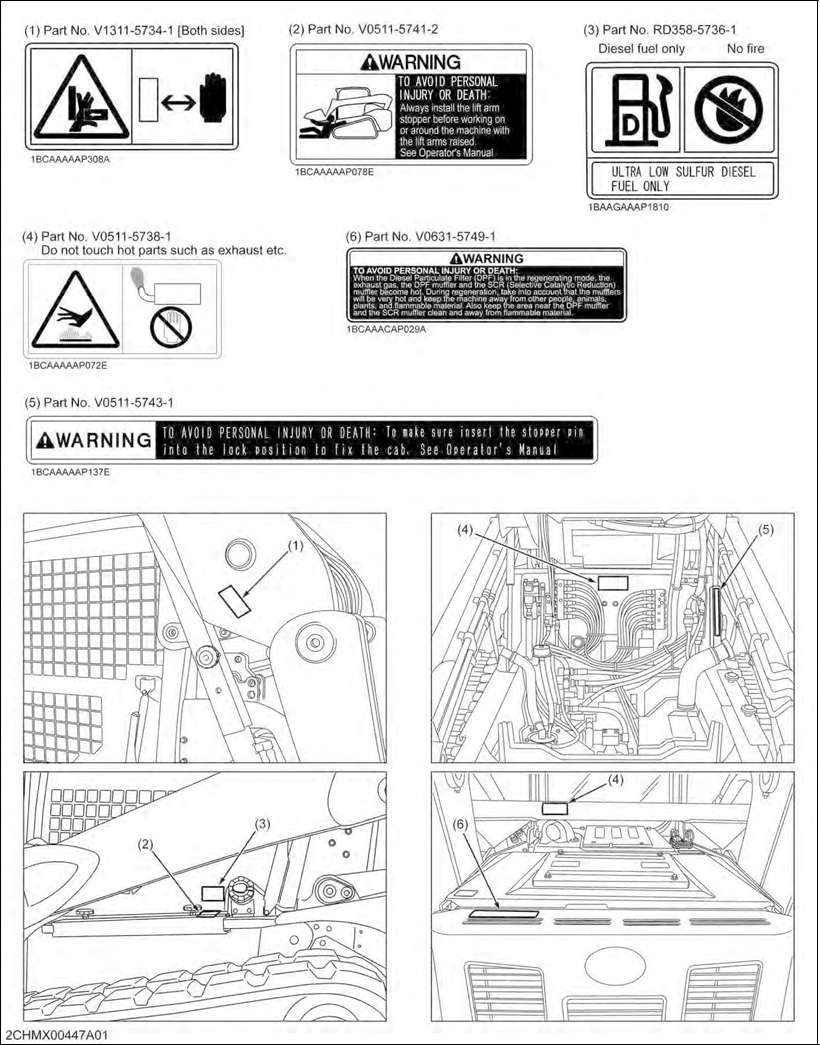

Aanbrengposities van veiligheidslabels
Zorg ervoor dat u de veiligheidslabels hebt gelezen en begrepen voordat u de apparatuur bedient.

Onderhoud van veiligheidslabels

• Houd de labels altijd schoon en zorg ervoor dat ze niet bekrast raken.
• Als een label vuil is, wast u het met een sopje en veegt u het af met een zachte doek.
• Spuit labels niet rechtstreeks af met een hogedrukreiniger.
• Vervang beschadigde of verloren labels door een nieuw label.
• Veeg bij het aanbrengen van een nieuw label het aanbrengoppervlak schoon zodat het vrij is van vuil en breng het label in de oorspronkelijke positie aan nadat het oppervlak is opgedroogd.
• Vervang bij het vervangen van een onderdeel waarop een label is aangebracht, het label tegelijkertijd.

ALGEMEEN

WERKVOORZORGSMAATREGELEN

Algemeen werk

• Reinig de apparatuur voordat u met het onderhoud begint.
• Houd u altijd aan de gebruikershandleiding en veiligheidsinstructies in de WSM bij het uitvoeren van onderhoud.

• Koppel voor het uitvoeren van onderhoud altijd eerst de negatieve accukabel los.
• De demontage van apparatuur moet op een schone locatie worden uitgevoerd.
• Gebruik, indien speciale gereedschappen vereist zijn, de aanbevolen gereedschappen.
• Gebruik altijd originele KUBOTA-onderdelen om de prestaties en veiligheidskenmerken van de apparatuur te behouden.

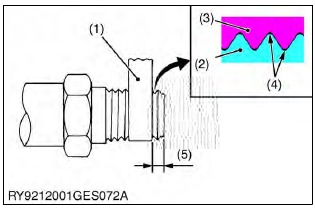

Gebruik van teflon tape

1. Wikkel 2 tot 3 keer teflon tape om de taps toelopende verbinding.


1. Teflon tape
2. Externe schroefdraad
3. Interne schroefdraad
4. Kloof
5. Laat 1 tot 2 draden vrij

Monteer de taps toelopende verbinding opnieuw met het gespecificeerde aanhaalmoment.

OPMERKING

• Draai na het eenmaal vastdraaien niet meer los, omdat dit olielekkage kan veroorzaken.

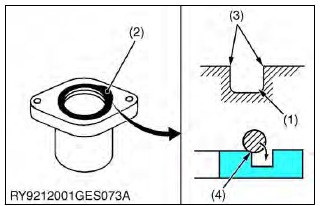

O-ringen vervangen

1. Reinig de O-ringgroef en verwijder bramen.
2. Breng vet aan op de O-ring. (behalve voor de zwevende afdichting)
3. Plaats de O-ring in de groef.

OPMERKING

• Behandel de O-ring met zorg, omdat deze gemakkelijk kan verdraaien.


1. O-ringgroef
2. O-ring
3. Controleer op bramen
4. Als de ring deze hoek raakt, zal hij verdraaien

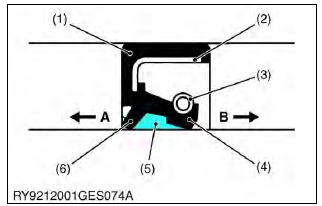

De oliekeerring vervangen

1. Zorg ervoor dat de lip van de oliekeerring in de juiste richting wijst.
2. Gebruik een pers en een inbrenghulpstuk om de oliekeerring in te persen.

OPMERKING

• Als u geen pers heeft, plaatst u de mal tegen de afdichting en tikt u er lichtjes gelijkmatig op zodat deze vlak zit.

3. Druk de afdichting aan totdat deze in de bus zit.

4. Breng vet aan op de lip van de oliekeerring. Als de afdichting een stoflip heeft, vul dan de ruimte tussen de lippen met vet.


1. Pakking
2. Metalen ring
3. Veer
4. Hoofdlip
5. Vet
6. Stoflippen
   A: Lucht (buitenkant)
   B: Hydraulische kamer (binnenkant)

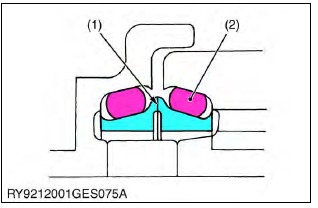

De zwevende afdichting vervangen

1. Breng lichtjes olie aan op de O-ring en het contactoppervlak. (niet overmatig aanbrengen)
2. Plaats de O-ring voorzichtig in de zwevende afdichting zodat de O-ring niet verdraait.
3. Breng lichtjes afdichtingsolie aan op het glijvlak van de zwevende afdichting.
4. Monteer zodat het glijvlak van de zwevende afdichting, de O-ring en de behuizing allemaal parallel zijn.
5. Laat na de montage 2 tot 3 keer stationair draaien om een ​​oliefilm op het glijvlak te vormen en controleer vervolgens of het afdichtingsvlak soepel over de film glijdt.


1. Glijvlak
2. O-ring

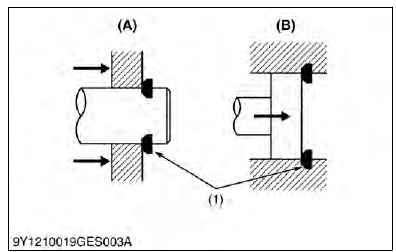

De borgring monteren

1. Richt bij het installeren van externe of interne borgringen deze zo dat het afgeschuinde gedeelte naar de richting van de kracht wijst.


1. Borgring
   1. Voor extern
   2. Voor intern

Hoe een rolpen in te brengen

1. Richt de spleet in de rolpen in de richting van de kracht en tik hem erin.


1. Met zijwaartse beweging
2. Met roterende beweging

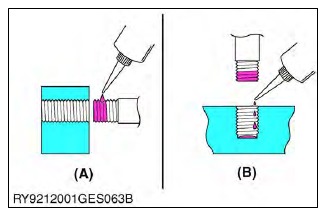

Schroefdraadborgmiddel aanbrengen.

1. Ontvet en droog de applicatielocaties.
2. Breng schroefdraadborgmiddel aan langs de schroefdraad van de bout over de gehele lengte, behalve de punt.
3. Als de schroefdraadmaat of speling groot is, breng dan ook schroefdraadborgmiddel aan op de gehele interne schroefdraad.


1. Bout doorlopend gat (moer)
2. Boutzakgat (capsulevorm, enz.)
