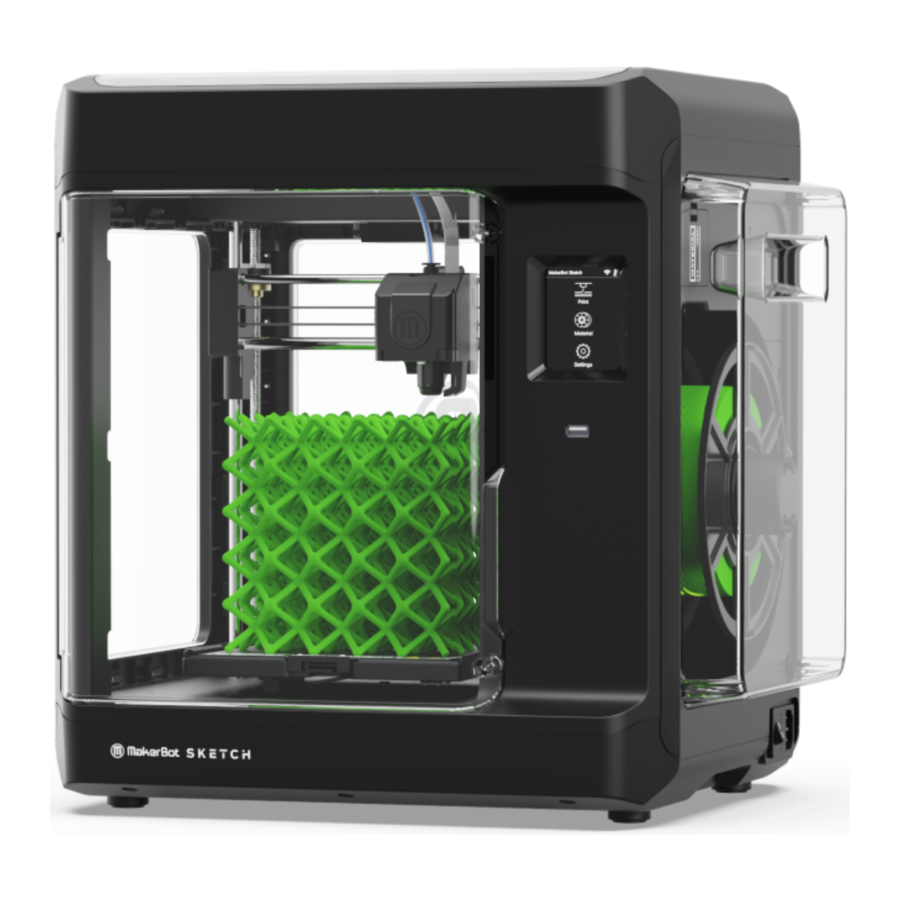

MakerBot Sketch Handleiding

Benodigde gereedschappen

2.0 - 2.5 mm inbussleutel

Kruiskopschroevendraaier

Kleine container voor schroeven

Optionele gereedschappen

Fles perslucht

Puntbektang

Stappen voor het vervangen van de buis

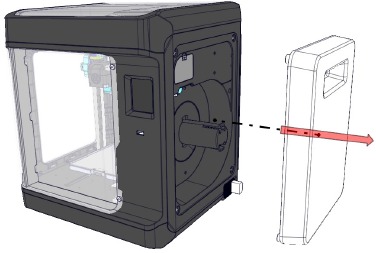

1.

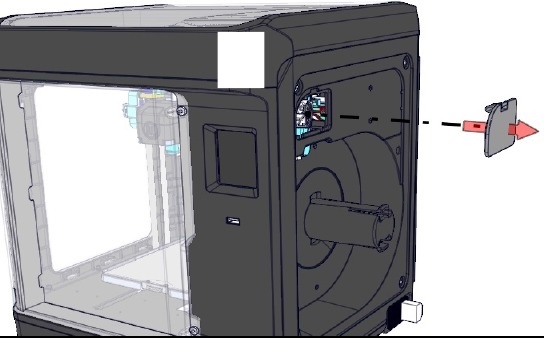

2. Verwijder de kap om deADS-motormodulebloot te leggen

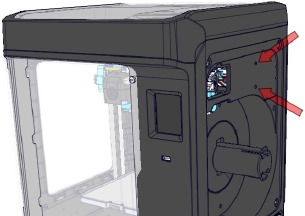

3. Verwijder met een 2,0 mm schroevendraaier de twee (2) kleine platkop schroeven die de ADS motor bedekken

4.

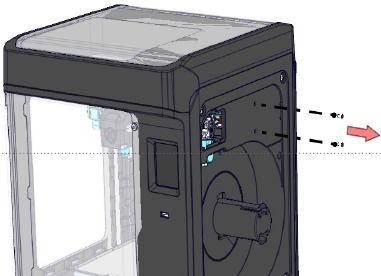

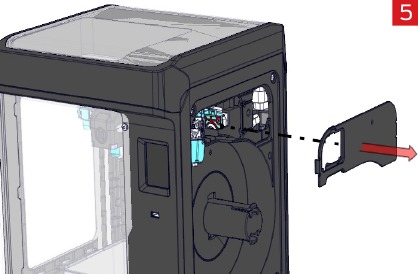

5. Verwijder de Kap en zet deze opzij

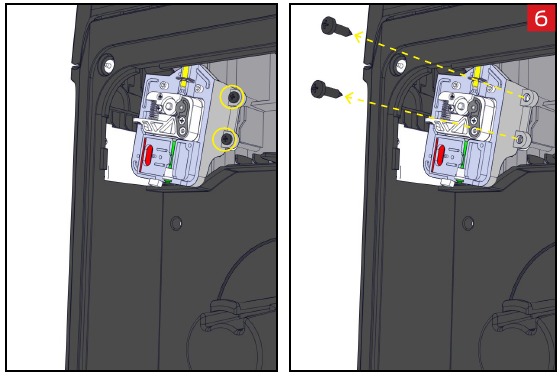

6. Zoek de twee (2) draadvormende schroeven waarmee de ADS Cover op de ADS Assembly is bevestigd

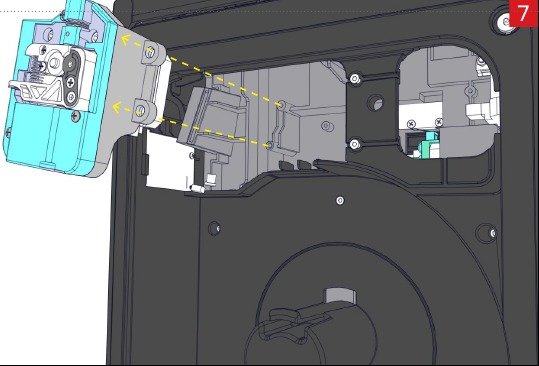

7. Verwijder voorzichtig de ADS Assembly uit de SKETCH-printer en let erop dat u de kabelverbindingen niet beschadigt, aangezien de kabellengte beperkt is.

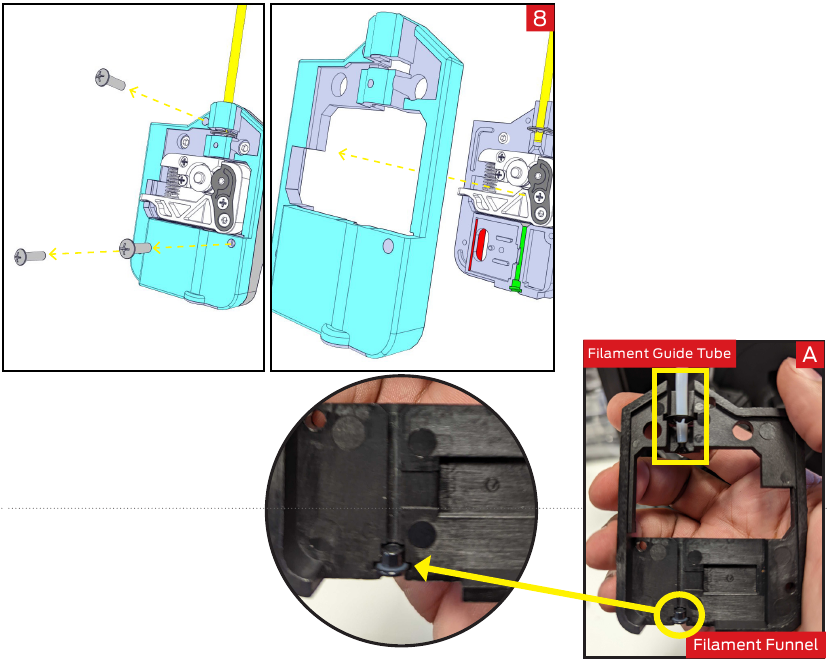

8. Verwijder met een kruiskopschroevendraaier de drie (3) schroeven en verwijder de ADS Motor Assembly Cover

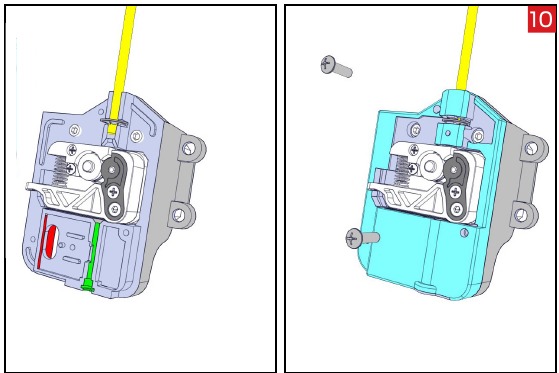

9. Verwijder zowel de Filament Guide Tube als de borgring

   Maak de borgring los van de vorige Filament Guide Tube, en bevestig deze vervolgens stevig op de nieuwe Filament Guide Tube

10. Plaats de schuifborgring en de filamentgeleidingsbuis terug op hun aangewezen plaats en zorg er ook voor dat de filamenttrechter ook weer op zijn plaats zit
    *Zie afbeelding A in stap 7.
    Schroef de ADS Assembly Cover weer vast met behulp van de drie

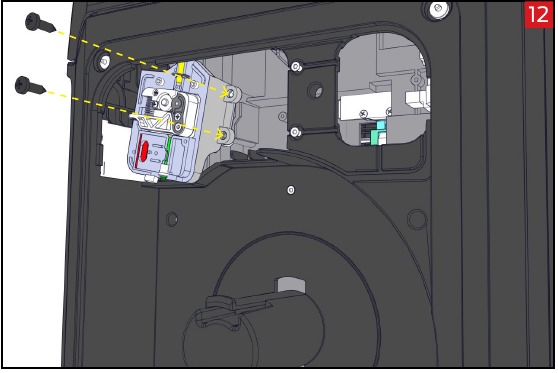

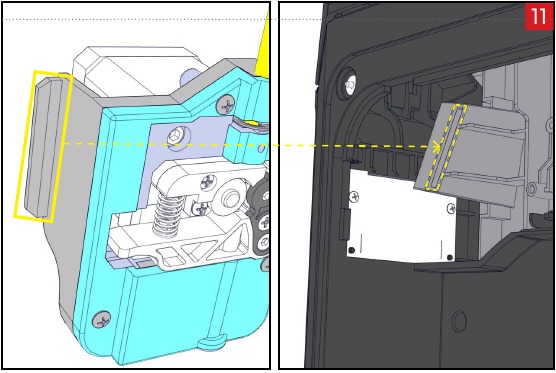

11. Let op het lipje op de ADS Assembly. Schuif het in de bijbehorende inkeping om ervoor te zorgen dat de ADS Assembly stevig terug op de printer is gemonteerd.

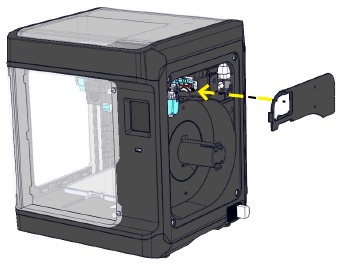

12. Zodra de ADS Assembly correct is teruggeplaatst, gebruikt u twee (2) kruiskopschroeven om deze stevig terug op de printer te bevestigen

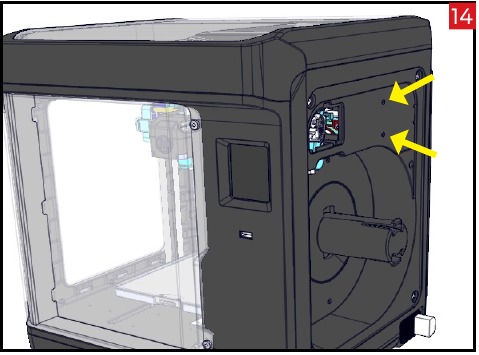

13. Zodra de ADS Assembly Cover op zijn plaats zit, sluit u de opening door de ADS Motor Cover weer te bevestigen.

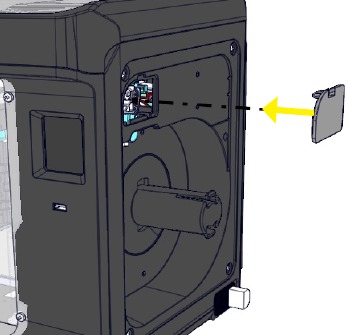

14. Zet vast met de twee (2) platkop schroeven met behulp van de 2,0 mm schroevendraaier.

15. Opnieuw bevestigde Ads Door Latch
    Zet de printer aan en laad uw filament opnieuw: Material > Load (Materiaal > Laden), wacht tot de printer de temperatuur heeft bereikt. Knip de punt van het filament af en wanneer de printer de temperatuur heeft bereikt, steekt u het filament in de ADS en wacht u tot het filament wordt geëxtrudeerd. Zodra het filament wordt geëxtrudeerd, drukt u op volgende en is uw printer klaar om af te drukken. Voel je vrij om een ​​snelle testafdruk uit te voeren.
    Als je vragen hebt of hulp nodig hebt, bel of mail dan de MakerBot-ondersteuning.
