MakerBot Replicator Handleiding

Benodigde gereedschappen

1,3 mm inbussleutel
1,5 mm inbussleutel
2,0 mm inbussleutel
2,5 mm inbussleutel
Phillips-schroevendraaier
T10 - T20 Torx-schroevendraaier
T10 veiligheids-Torx-schroevendraaier
1 dunne pincet
Kleine draadkniptang
Kleine bak voor schroeven

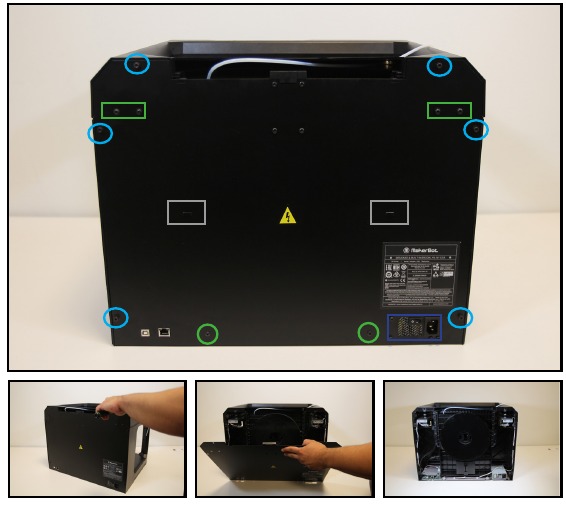

Achterpaneel verwijderen

  • Verwijder de volgende schroeven van de buitenrand van het achterpaneel met een T15-schroevendraaier:
    Achterpaneel verwijderen
    • Zes (6) Torx-schroeven met binnenzeskantkop
    • Zes (6) Torx-knoopkopbouten
    • Vier (4) Torx-schroeven met binnenzeskantkop rondom de voeding. Trek het achterpaneel voorzichtig naar achteren. Let op de twee lipjes aan de achterkant als deze eruit moeten worden gehaald.
      OPMERKING: Vier (4) schroeven in het midden bovenaan het achterpaneel hoeven niet te worden verwijderd).

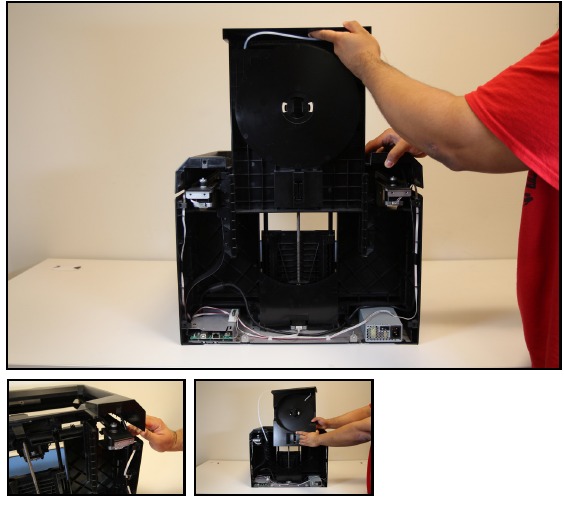

Filament spoellade verwijderen

  • Til de bovenklep voorzichtig ongeveer 5 cm op om voldoende ruimte te creëren zodat de aanslag van de filament spoellade erdoorheen kan. Til de filament spoellade voorzichtig omhoog om hem uit de behuizing van de Replicator te verwijderen.
    Filament spoellade verwijderen

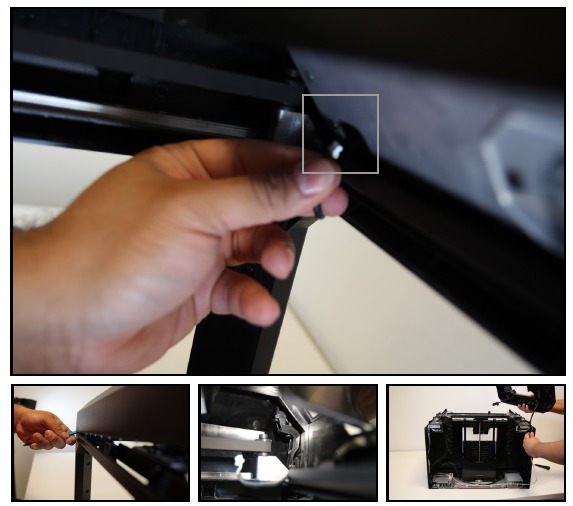

Bovenklep verwijderen

  • Koppel de kabelboom van de camera los die zich achter de gebruikersinterface (UI) bevindt. Til eerst de achterkant van de bovenklep voorzichtig op om de klikbeugels bloot te leggen
    Opmerking: Til de bovenklep NIET meer dan 5 cm op, anders loopt u het risico dat de schroefhouder breekt, die niet vervangbaar is). Gebruik een schroevendraaier van gemiddelde lengte en wrik de bovenklep vanaf de voorkant van de Replicator los van de klikbeugels van het voorpaneel in elke hoek. Koppel de motordraden en de HDMI-kabel los en til vervolgens de bovenklep op en verwijder deze en leg deze opzij.
    Bovenklep verwijderen

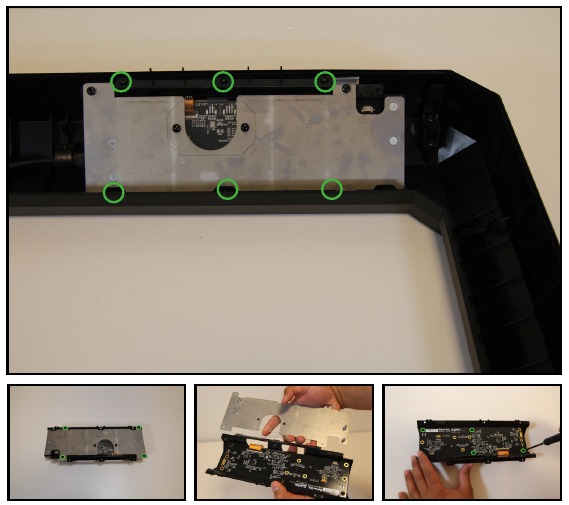

Gebruikersinterface (UI) verwijderen

  • Koppel de HDMI-kabel los. Verwijder de zes (6) Torx-knoopkoppen waarmee de UI aan de bovenklep is bevestigd en duw de UI uit de bovenklep.
    Opmerking: De volgende stappen zijn alleen nodig als u de UI moet demonteren. Verwijder de vier (4) Torx-knoopkopschroeven waarmee de elektrostatische ontladingsafdekking (ESD) van de UI aan de UI-frontplaat is bevestigd. Trek de ESD uit elkaar om deze te scheiden. Verwijder de vier (4) Torx-knoopkopschroeven waarmee de Hoboken PCB aan de UI-frontplaat is bevestigd.
    Gebruikersinterface (UI) verwijderen

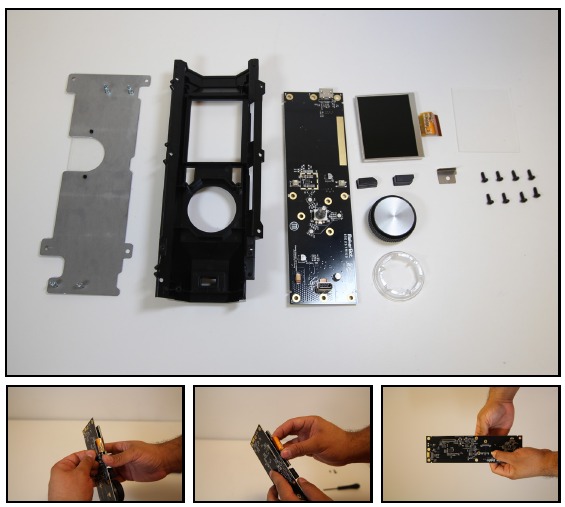

De UI demonteren (optioneel)

  • Opmerking: Deze stap is alleen nodig als u problemen oplost met het LCD-scherm of de Hoboken PCB. Om het LCD-scherm los te koppelen, tilt u het bruine lipje aan de achterkant van de Hoboken PCB op en trekt u voorzichtig de lintkabel van de LCD-schermen eruit en tilt u het LCD-scherm van de Hoboken PCB. Let op de twee (2) schuimafstandhouders aan de achterkant van het LCD-scherm
    OPMERKING: Het LCD-scherm is niet aan de Hoboken PCB gelijmd, het wordt op zijn plaats gehouden door druk
    De UI demonteren (optioneel)

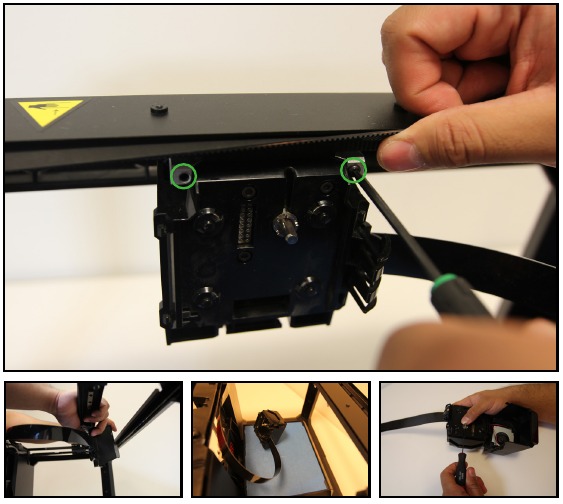

Vergrendelingssamenstelling verwijderen

  • Verwijder de twee (2) Torx-schroeven waarmee de vergrendelingssamenstelling aan de vergrendelingsadapter is bevestigd met een T10. Duw op de achterkant van de vergrendelingssamenstelling (duw naar de voorkant van de printer) om de vergrendeling van de beugel te verwijderen. (optioneel) Gebruik een 1,3 mm inbussleutel om de stelschroef te verwijderen waarmee het kroonwiel op de vergrendelingsmotoras is bevestigd.
    Vergrendelingssamenstelling verwijderen

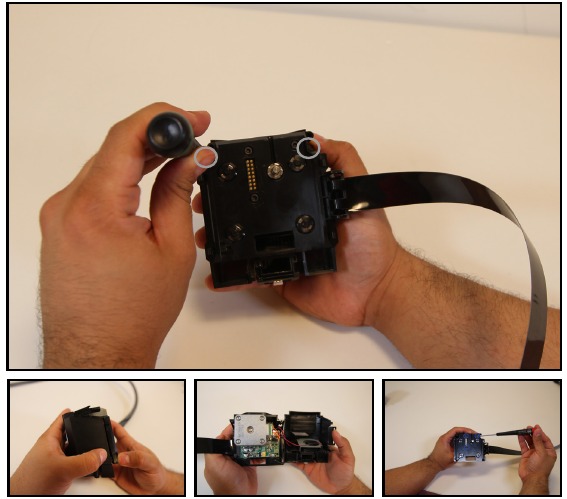

Vergrendelingssamenstelling demonteren (optioneel)

  • Verwijder de twee (2) Torx-schroeven waarmee de vergrendelingsafdekking (voorkant) en de vergrendelings extruderbevestiging (achterkant) worden vastgehouden
    Druk de klikfuncties in en wrik voorzichtig de voorkant open en scheid deze van de achterkant van de vergrendelingssamenstelling. Trek het plastic lipje rond de FFC naar achteren en druk op de twee lipjes aan elke kant van de connector en koppel de FFC los van de Bronx PCB. Koppel voorzichtig de actieve koelventilator en de extruderkoelventilator los van de Bronx PCB. Verwijder drie (3) dopkopbouten met een 2,5 mm inbussleutel en verwijder de vergrendelingsmotor en de Bronx PCB.
    Vergrendelingssamenstelling demonteren (optioneel)

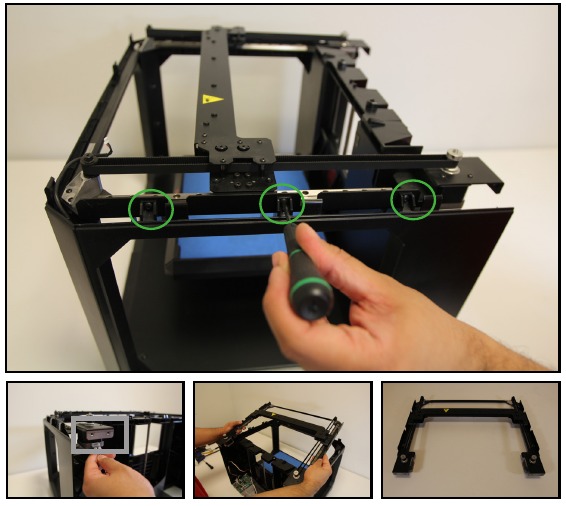

Gantry-samenstelling verwijderen

  • Verwijder de zes (6) Torx-knoopkoppen waarmee de gantry-samenstelling aan de behuizing van de Replicator is bevestigd. Koppel beide gantry-motoren (links en rechts) los.
    Gantry-samenstelling verwijderen

Riem en riemklem verwijderen

  • Maak de twee (2) knoopkopschroeven los waarmee de gespannen katrolbeugel wordt vastgehouden met een 1,5 mm inbussleutel aan de linkervoorzijde. Gebruik vervolgens een T15 of een 3 mm inbussleutel om de spanbout los te draaien om voldoende speling te geven en de riem te verwijderen.
    Maak de riemklem los van de vergrendelingsadapter met een 1,5 mm inbussleutel en verwijder twaalf (12) knoopkoppen waarmee de bovenste XY-beugel aan de onderste gantry-beugels is bevestigd
    (OPMERKING: De meeste riemen zijn nu aan de riemklem gelijmd , het is mogelijk om de riemklem te verwijderen zonder de riem te beschadigen. Als de riem is beschadigd, vervang dan zowel de riemklem als de riem).

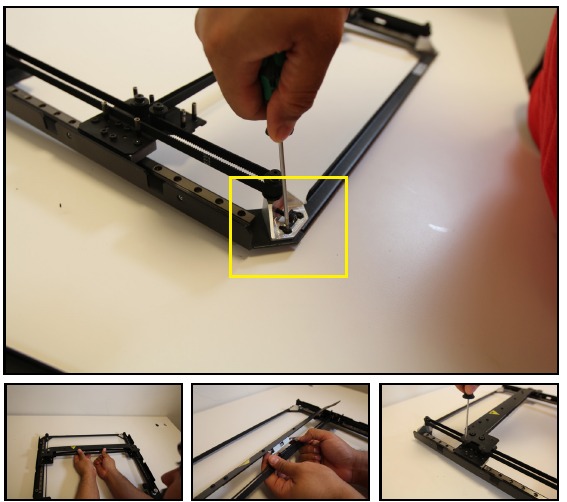

    Riem en riemklem verwijderen - Stap 1
  • Verwijder de volgende schroeven:

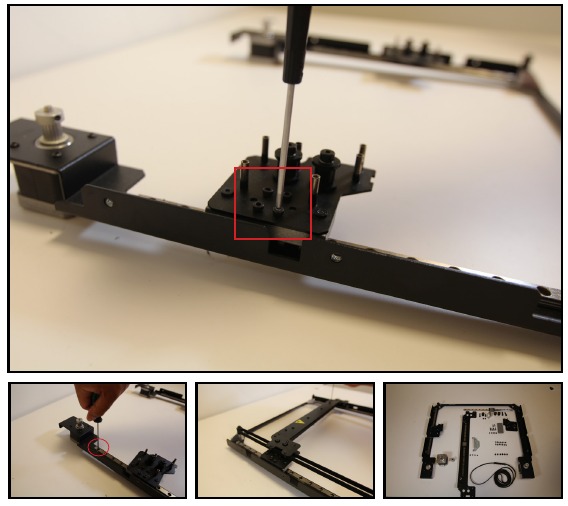

    Riem en riemklem verwijderen - Stap 2
    • Vier (4) dopkopbouten waarmee de onderste gantry-beugels aan de lineaire lagers zijn bevestigd. Met een 1,5 mm inbussleutel
    • Acht (8) knoopkopschroeven (4 per rail) waarmee de gantry-rails aan de X Y-gantry zijn bevestigd Met een 1,5 mm inbussleutel
      Gebruik een 2,0 mm inbussleutel om de schouderbouten los te draaien om de zwarte looprollen te verwijderen.

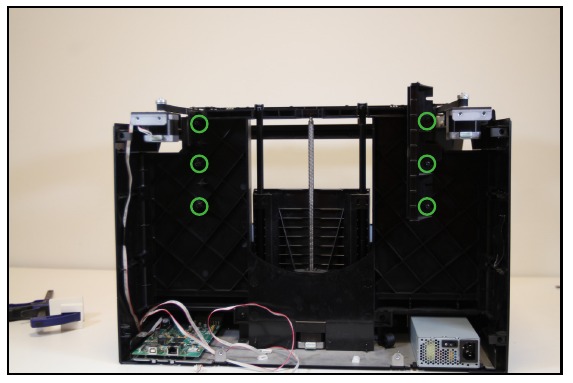

Uitlijnbeugels van de spoellade verwijderen

  • Verwijder de zes (6) Torx-knoopkoppen waarmee de uitlijnbeugels van de spoellade aan de Z-behuizing zijn bevestigd. Trek de uitlijnbeugels weg van de behuizing van de Replicator.
    Uitlijnbeugels van de spoellade verwijderen

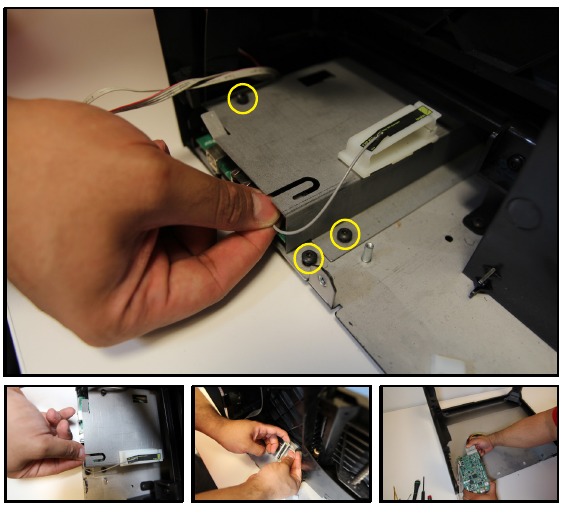

Brooklyn PCB verwijderen

  • Koppel de HDMI-kabel los en verwijder de elektrostatische ontladingsafdekking (ESD) door de twee (2) Torx-knoopkoppen te verwijderen met een T20. Verwijder de ene (1) Torx-knoopkop waarmee de PCB-adapterplaat aan de basisplaat is bevestigd. Til de ESD-afdekking voorzichtig op en koppel de wifi-antenne los, open vervolgens de witte kabelklem aan de bovenkant van de ESD-afdekking en verwijder de motorkabelboom. Koppel de Z-motor los en leg deze opzij. Trek de Brooklyn PCB naar uzelf toe om wat speling te creëren, druk op het witte lipje op de 20-pins voedingsconnector en trek deze uit de Brooklyn PCB, schuif deze uit de metalen sleuf om te verwijderen.
    Brooklyn PCB verwijderen

De Z-behuizing verwijderen

  • Verwijder de volgende schroeven:

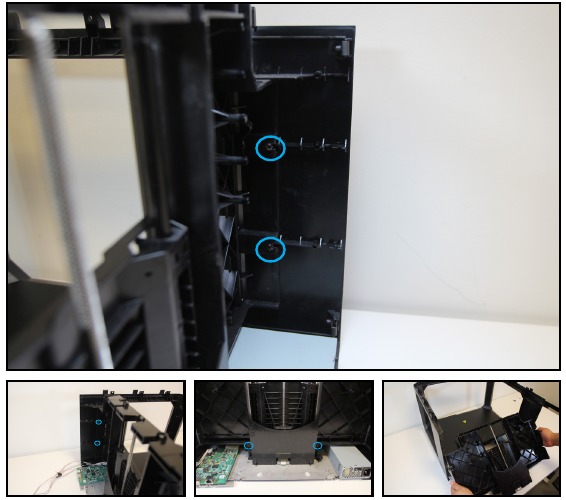

    De Z-behuizing verwijderen - Stap 1
    • Vier (4) Torx-draadvormers knoopkoppen waarmee de Z-achterkant aan de zijpanelen is bevestigd
    • Twee (2) Torx-knoopkoppen waarmee de Z-achterkant aan de vloerplaat is bevestigd. Trek de Z-achterkant naar u toe weg van de behuizing van de Replicator en leg deze opzij. Om de Z-podium samenstelling te verwijderen, verwijdert u de vier (4) Torx-knoopkopschroeven met een T15. Om de Z-podium samenstelling te verwijderen, verwijdert u de vier (4) Torx-knoopkopschroeven met een T15.
  • Om het Z-podium te openen, verwijdert u de borgmoeren onder het Z-podium met een 5 mm moersleutel (Opmerking: Oudere modellen hebben drukknoppen die open moeten worden gewrikt). Verwijder vervolgens de vier (4) conische veren (2 sterk, 2 zwak) die zich in het Z-podium bevinden. Schuif ten slotte de veergabelpen eruit die de bouwvlakhouder vasthoudt en
    De Z-behuizing verwijderen - Stap 2

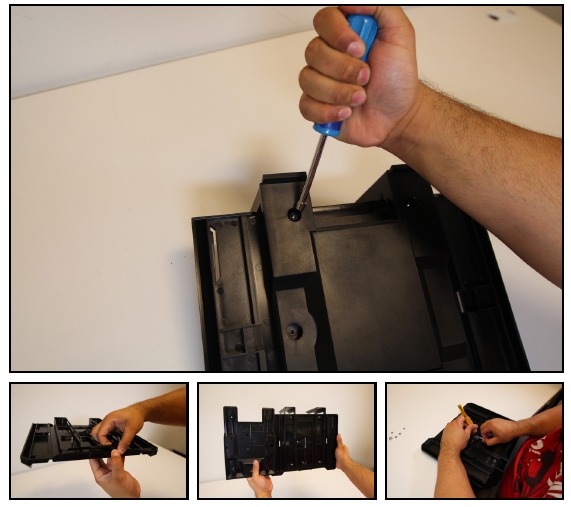

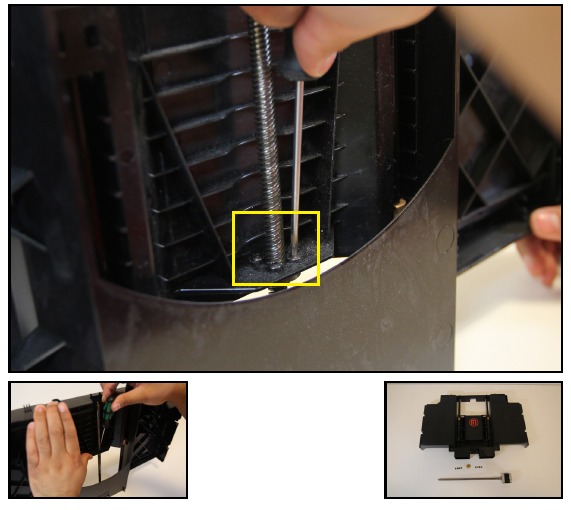

  • Om de Z-motor en de messing moer te verwijderen, verwijdert u eerst de Z-motor uit de Z-behuizing door de vier (4) knoopkoppen te verwijderen waarmee de Z-motor aan de Z-behuizing is bevestigd met een 2,5 mm schroevendraaier. Draai de draadstang totdat deze uit de Z-behuizing valt. Verwijder vervolgens de vier (4) knoopkoppen waarmee de messing moer aan de Z-behuizing is bevestigd met een 2,5 mm schroevendraaier.
    De Z-behuizing verwijderen - Stap 3

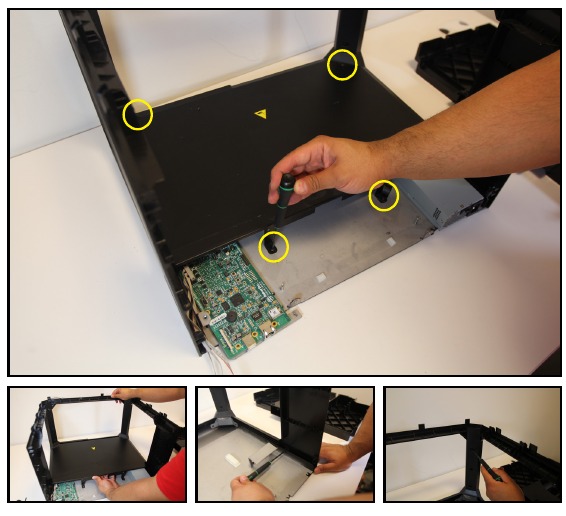

De behuizingssamenstelling demonteren

  • Verwijder de volgende schroeven: Twee (2) aan de voorkant van de printer op de vloerplaat met een T15. Twee (2) waarmee de vloerplaat aan de basisplaat is bevestigd (in de Replicator) met een T15. Trek de vloerplaat weg van de voorkant van de Replicator om deze te verwijderen. Verwijder de zeven (7) Torx zelftappende schroeven waarmee het linker- en rechterpaneel aan de basisplaat zijn bevestigd. Verwijder de zes (6) Torx zelftappende schroeven waarmee het linker- en rechterpaneel aan het voorpaneel zijn bevestigd.
    De behuizingssamenstelling demonteren

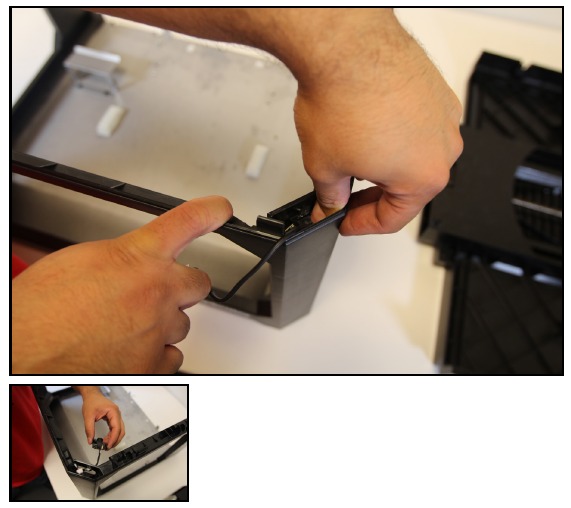

De camera verwijderen

  • Verwijder de camera door op de camerabevestigingsclip te drukken die hem aan het linkerpaneel vasthoudt.
    De camera verwijderen
