Boss Audio Systems BV9364B Handleiding

ACCESSOIRES

Afstandsbediening: 1
Kabelboom: 1
Montagebeugels: 2
Beugelschroeven: 8
Sierring: 1
Externe microfoon: 1

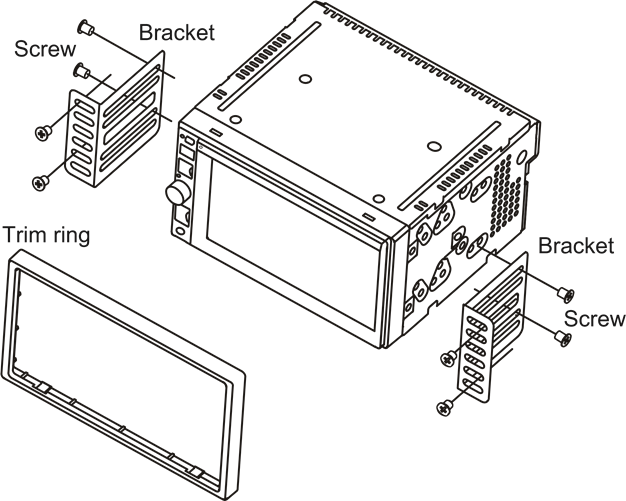

INSTALLATIE VAN DE EENHEID

1. Plaats de 2 beugels aan de linker- en rechterkant van de eenheid.
2. Gebruik de meegeleverde schroeven om de beugels aan de eenheid te bevestigen.
3. Nadat de schroeven zijn bevestigd, kunnen de beugels naar voren of naar achteren worden versteld, afhankelijk van de installatievereisten.

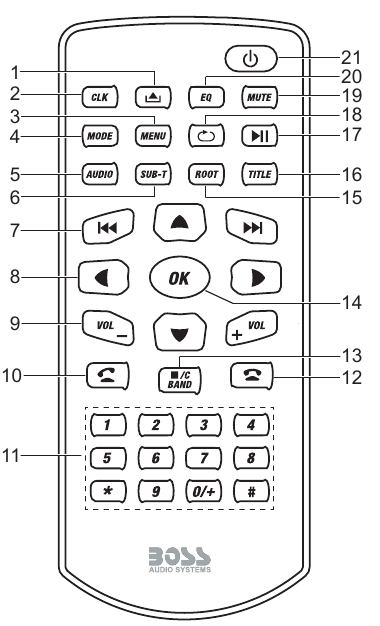

WERKING VAN DE AFSTANDSBEDIENING

1.
   De schijf uitwerpen.
2. CLK
   Klok weergeven.
3. MENU
   Schakelen tussen het hoofdmenu en de laatst geselecteerde bron.
4. MODE
   Schakelen tussen modi.
5. AUDIO
   Selecteer een audiotaal of -kanaal voor video.
6. SUB-T
   Selecteer een ondertiteltaal voor video.
7. • Naar het vorige of volgende hoofdstuk, nummer of bestand springen.
   • In de radiomodus afstemmen op een zender.

8.
   Navigatiemenu's.
9. VOL +/-
   Volume verhogen of verlagen.
10.
    Een telefoongesprek beantwoorden of voeren.
11. Numerieke knoppen
    • Selecteer een titel/hoofdstuk/nummer.
    • Selecteer in de radiomodus een voorkeurzender.
    • Voer in de Bluetooth-telefoonmodus een telefoonnummer of een speciaal symbool in.
12.
    Een telefoongesprek beëindigen of weigeren.
13. / C BAND
    • Weergave stoppen.
    • Selecteer in de radiomodus een tunerband.
14. OK
    Een invoer of selectie bevestigen.
15. ROOT
    Het schijfmenu openen.
16. TITLE
    Het hoofdmenu van een videoschijf weergeven en de weergave vanaf het begin starten.
17.
    De weergave starten, pauzeren of hervatten.
18.
    Een herhalingsweergavemodus selecteren.
19. MUTE
    Volume dempen of herstellen.
20. EQ
    Selecteer een vooraf ingestelde geluidsmodus.
21.
    De eenheid in- of uitschakelen naar de stand-by stand.

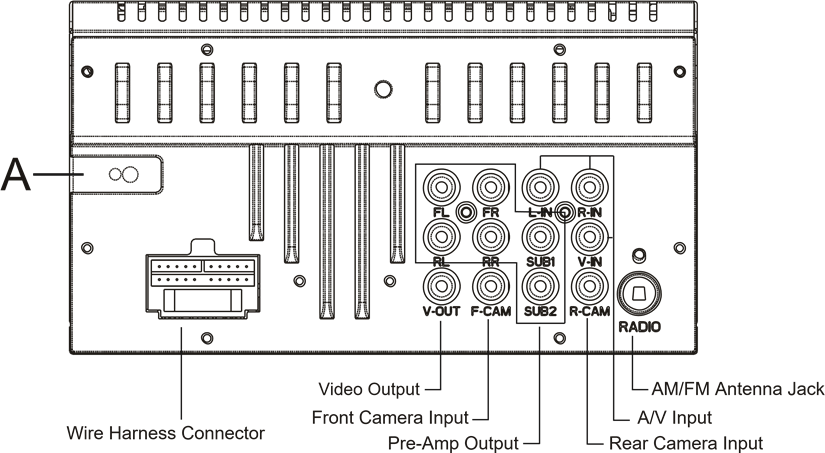

BESCHRIJVING VAN DE DRAADVERBINDING

De beschrijving van de ingangs-/uitgangsinterface

Uitleg van de kabelboom
Stroom
Geel: Constant (+12V)
Rood: Accessoire (+12V)
Zwart: Aarde (-)
Oranje: Verlichtingsingang (+12V)
Violet/Wit: Achteruitrijingang (+12V)
Blauw: Antenne-uitgang (+12v, 500 mA)
Blauw/Wit: Rem. Uitgang (+12v, 500 mA)
Lichtgroen: Ingang parkeerrem

Bediening
3,5 mm: SWC-ingang

Luidsprekeruitgangen
Wit: Links voor (+)
Wit/Zwart: Links voor (-)
Grijs: Rechts voor (+)
Grijs/Zwart: Rechts voor (-)
Groen: Links achter (+)
Groen/Zwart: Links achter (-)
Paars: Rechts achter (+)
Paars/Zwart: Rechts achter (-)

Camerastroom
Rood/Violet: (+12v, 500 mA)
Rood/Wit: (+12v, 500 mA)

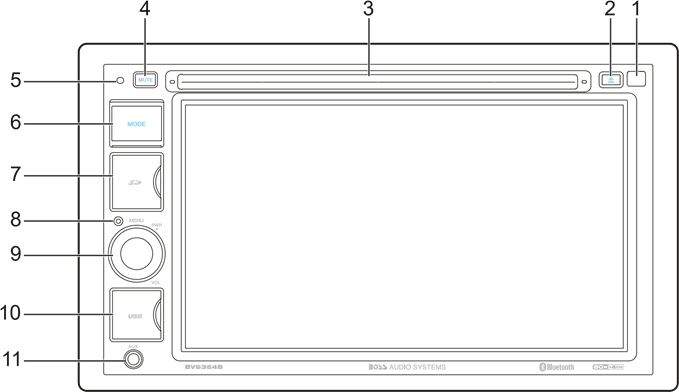

PANEELINTRODUCTIE

1. Afstandsbedieningssensor
   Richt de afstandsbediening rechtstreeks op de sensor.
2.
   De schijf uitwerpen.
3. Schijfsleuf
   Plaats een schijf.
4. MUTE
   Volume dempen of herstellen.
5. Ingebouwde microfoon
   Geluid oppikken.
6. MODE
   Schakelen tussen modi.
7. SD-kaartsleuf
   Sluit een Micro SD-kaart aan voor het afspelen van media.
8. Resetknop
   Druk op de resetknop als de eenheid niet goed werkt.
9. Functieknop
   • Ingedrukt houden om de eenheid in of uit te schakelen.
   • Draaien om het volume aan te passen.
   • In de inschakelmodus kort indrukken om het hoofdmenu weer te geven.
10. USB-poort
    Sluit een USB-flashdrive aan voor het afspelen van media.
11. AUX-aansluiting (3,5 mm)
    Sluit een extern audioapparaat aan voor audio-invoer.

INSTRUCTIE VOOR DE BEDIENING VAN HET HOOFDMENU

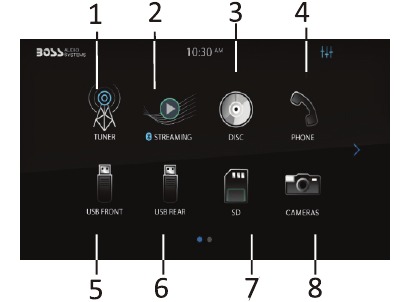

HOOFDMENU 1

1. Tunerinterface
2. Streaming Interface
3. DISC Interface
4. Telefooninterface
5. USB FRONT Interface
6. USB REAR Interface
7. SD Interface
8. Camera-interface

HOOFDMENU 2

9. AV INPUT Interface
10. AUX IN Interface
11. Setting Interface

Er zijn zeven instellingsmenu's .

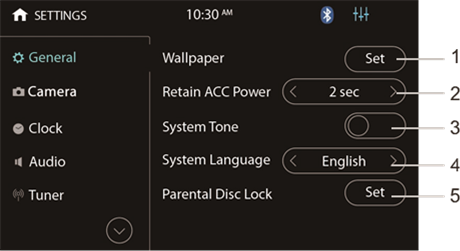

ALGEMENE INSTELLINGEN - Menu 1

1. Aanraken om een achtergrond voor het hoofdmenu in te stellen.
2. ACC-stroom behouden: selecteer hoeveel seconden de uitschakeling van de eenheid moet worden vertraagd nadat het voertuig is uitgeschakeld.
3. Indien ingeschakeld, bevestigt een hoorbare pieptoon elke functieselectie.
4. Aanraken om Spaans of Engels te selecteren.
5. Aanraken om een niveau voor ouderlijk toezicht te selecteren.

TOEGANG TOT DE SETUP-INTERFACE

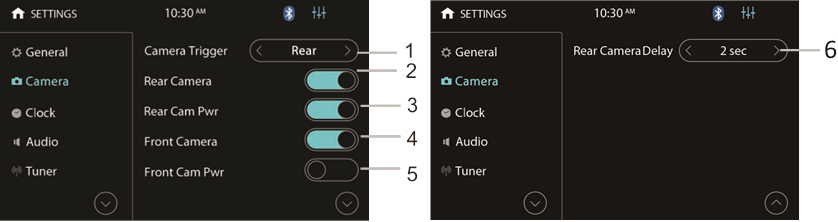

CAMERA-INSTELLINGEN - Menu 2

1. Cameratrigger: Tik om Voor/Achter/Uit te selecteren. Selecteer om de weergave van de voor- of
   achtercamera weer te geven, of geen cameraweergave bij het achteruitrijden.
2. Achtercamera: Tik om de ingang van de achtercamera in of uit te schakelen.
3. Achtercam Pwr: Tik om de stroomaansluiting op de achtercamera in of uit te schakelen.
4. Voorcamera: Tik om de ingang van de voorcamera in of uit te schakelen.
5. Voorcam Pwr: Tik om de stroomaansluiting op de voorcamera in of uit te schakelen.
6. Vertraging achtercamera / Vertraging voorcamera: Tik om de trigger van de weergave van de achter-/voorcamera met een bepaalde tijd (1/2/3 seconden of uit) te vertragen wanneer de versnelling in de achteruitversnelling wordt gezet. Vanwege de verschillende voertuigconfiguraties kan de trigger van de achter-/voorweergave worden vertraagd om aan het voertuig te voldoen.

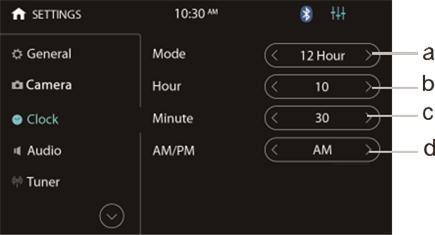

KLOKINSTELLINGEN - Menu 3

1. Tik om de klokmodus in te stellen: 12/24 uur.
2. Tik om het uur in te stellen.
3. Tik om de minuut in te stellen.
4. Tik om AM/PM in te stellen in de 12-uursmodus.

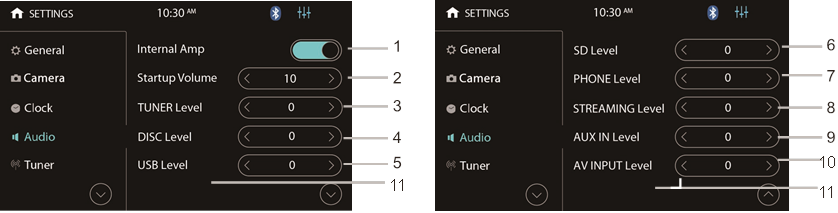

AUDIO-INSTELLINGEN - Menu 4

1. Tik om te selecteren of geluid moet worden uitgevoerd via een externe versterker.
2. Opstartvolume: standaardvolume.
   1. Als het volume bij de laatste uitschakeling lager is dan dit volume, wordt het volume bij de laatste uitschakeling gebruikt bij het opnieuw opstarten;
   2. als het volume bij de laatste uitschakeling hoger is dan dit volume, wordt dit standaardvolume gebruikt bij het opnieuw opstarten
3. 10. Tik om een bepaald volumeniveau voor elke bron in te stellen.

11. Schuif omhoog of omlaag om de vorige of volgende menu-interface te openen.

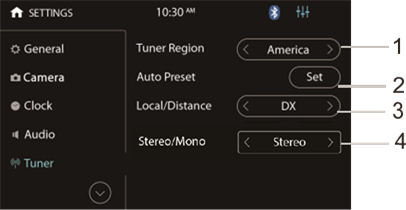

TUNER-INSTELLINGEN –Menu 5

1. Selecteer de regio Amerika of EU waarin u zich bevindt om radiostations te ontvangen.
2. Voer een radioscanning uit en sla radiostations op in elke radioband.
3. Selecteer Lokaal om alleen sterke signalen te ontvangen. Selecteer Afstand om zowel sterke als zwakke signalen te ontvangen
4. Selecteer Stereo of Mono geluidseffect.

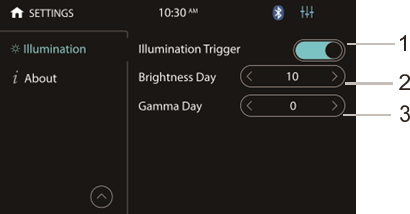

VERLICHTINGSINSTELLINGEN –Menu 6

1. Tik om de verlichtingsdetectiefunctie in te schakelen
2. Tik om de schermhelderheid in te stellen
3. Tik om de gamma-helderheid in te stellen

TUNER-WERKING

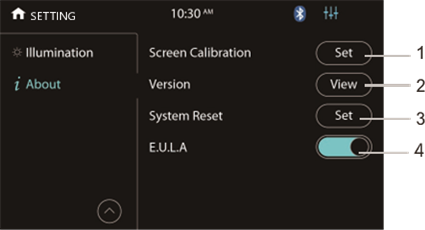

OVER INSTELLINGEN –Menu 7

1. Tik om de interface voor aanraakkalibratie te openen.
2. Tik om het versienummer van de machine te bekijken.
3. Tik om de machine te herstellen naar de fabrieksinstellingen.
4. Tik om te selecteren of het noodzakelijk is om een gebruikersovereenkomst
   weer te geven bij het opstarten.

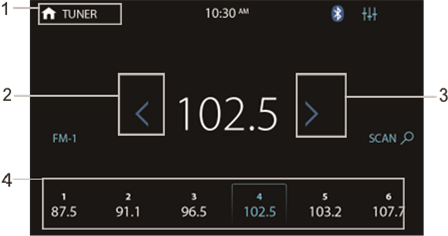

TUNER-WERKING

1. Tik op om terug te gaan naar de startpagina.
2. Kort indrukken om achterwaarts te zoeken; lang indrukken om de handmatige modus te openen en vervolgens herhaaldelijk indrukken om de frequentie voor fijnafstemming aan te passen.
3. Kort indrukken om vooruit te zoeken; lang indrukken om de handmatige modus te openen en vervolgens herhaaldelijk indrukken om de frequentie voor fijnafstemming aan te passen.
4. Kort indrukken om de voorkeurzender te selecteren; lang indrukken om de huidige zender op te slaan.

DISC/CD/USB/SD-WEERGAVE

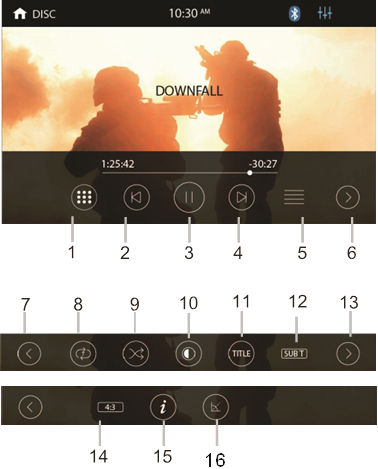

DVD-MODUS WERKING

1. Tik om een titel/hoofdstuk van de dvd te selecteren.
2. Kort indrukken om naar het vorige hoofdstuk te gaan; lang indrukken om snel terug te spoelen.
3. Tik om af te spelen/te pauzeren.
4. Kort indrukken om naar het volgende hoofdstuk te gaan; lang indrukken om snel vooruit te spoelen.
5. Tik om het hoofdmenu van de dvd te openen.
6. Ga naar de volgende pagina van de menubalk.
7. Ga naar de vorige pagina van de menubalk.
8. Tik om de herhaalmodus te wijzigen in de volgende volgorde:
   DVD: alles herhalen, herhalen uit, hoofdstuk herhalen, titel herhalen.
   VCD (PBC uit): alles herhalen, herhalen uit, enkel herhalen.
9. Tik om de willekeurige afspeelmodus te wijzigen.
10. Tik om de pagina voor video-aanpassing te openen.
11. Tik om het titelmenu van de dvd te openen.
12. Tik om de taal van de ondertitels te selecteren als de schijf is opgenomen in meerdere talen.
13. Ga naar de volgende pagina van de menubalk.
14. Tik om de beeldverhouding te schakelen tussen 4:3 en 16:9.
15. Tik om de audiotaal van de dvd te selecteren
16. Tik om de videohoek van de dvd te selecteren

OPMERKING: Indien correct geïnstalleerd, kan een video niet worden weergegeven tenzij de parkeerrem is ingeschakeld. Als de draad van de parkeerrem niet correct is geïnstalleerd, verschijnt er een waarschuwingsbericht.

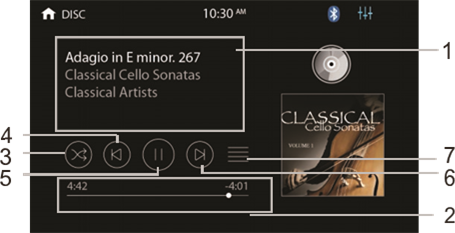

MEDIA AFSPELEN CD-AUDIO

1. Toon de ID3-informatie van de muziek.
2. Tijdbalk: toont de totale tijd en de afspeeltijd van het huidige nummer.
3. Tik om de afspeelmodus te wijzigen:
   alles herhalen, map herhalen, enkel herhalen, opeenvolgend afspelen en shuffle afspelen.
4. Tik om terug te keren naar het vorige hoofdstuk.
5. Tik om af te spelen/te pauzeren.
6. Tik om naar het volgende hoofdstuk te gaan.
7. Tik om de bestandslijstpagina te openen.

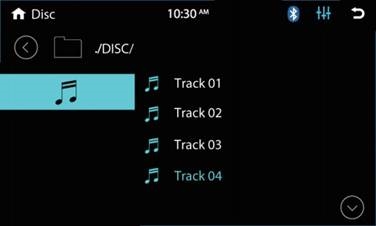

CD-BRONMENU
Tik op het BRONMENU (PICTOGRAM 5) om het CD-trackmenu te openen om tracks handmatig te bekijken of te wijzigen. Tik nogmaals om terug te keren naar het afspelen.

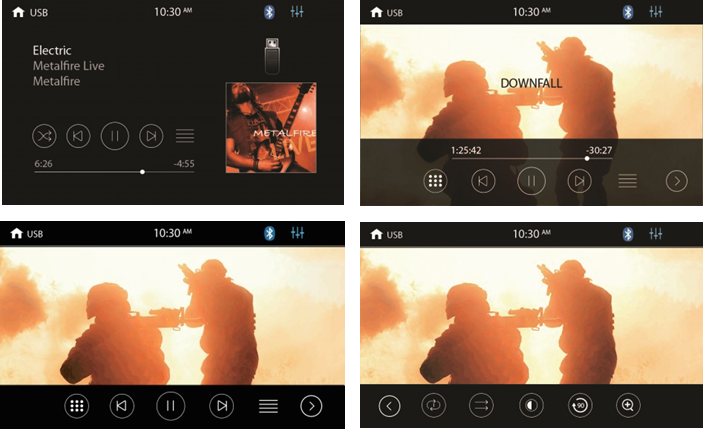

USB/SD-MUZIEK/VIDEO/AFBEELDING
Druk op het USB- of SD-pictogram in het hoofdmenu. Het muziekmenu is vergelijkbaar met het discmuziekmenu, behalve dat er meer ID3-informatie op staat (zoals de naam van het nummer en de zanger).

BLUETOOTH-WERKING

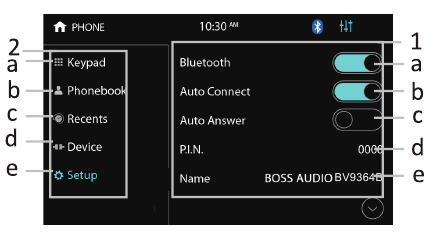

BLUETOOTH-WERKINGSMENU
Klik op het telefoonpictogram om naar de Bluetooth-functie-interface te gaan.

1. Bluetooth-instellingenmenu:
   1. Bluetooth in- en uitschakelen. Ingeschakeld en het display loopt tussen het grijze Bluetooth-pictogram, het witte Bluetooth-pictogram. Het pictogram wordt blauw wanneer een telefoon is gekoppeld.
   2. Automatisch verbinden.
   3. Automatisch beantwoorden.
   4. Pincode: Het standaardwachtwoord is "0000" en kan worden gewijzigd door op "0000" te klikken.
   5. Standaard Bluetooth-naam voor dit apparaat: Boss Audio BV9364B
2. Functiegebied:

1. Klik om het toetsenblok voor het kiezen van nummers te zien. Gebruikers kunnen telefoonnummers kiezen en bellen.
2. Klik om het Bluetooth-telefoonboekmenu te zien.
3. Klik om de Bluetooth-oproepgeschiedenis te zien.
4. Bluetooth-koppelingsinterface.
5. Bluetooth-instellingenmenu.

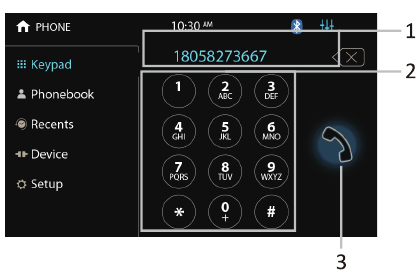

BLUETOOTH-TOETSENBLOK

1. Toont het gekozen nummer.
   Druk op om verkeerde nummers te verwijderen.
2. Toetsengebied.
3. Aanraken om uit te bellen.

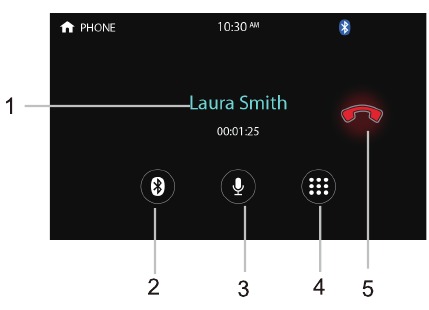

BLUETOOTH-OPROEP

1. Toon contactnaam.
2. Aanraken om te selecteren om via de telefoon of via Bluetooth te praten.
3. Aanraken om de microfoon te dempen of het dempen op te heffen.
4. Toetsengebied.
5. Druk op om het telefoongesprek te beëindigen.

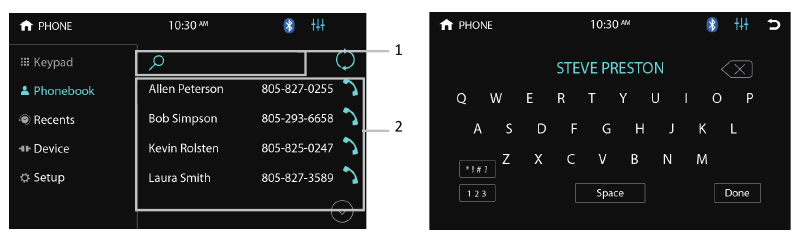

BLUETOOTH-TELEFOONBOEK

1. Aanraken om naar een naam of telefoonnummer te zoeken.
2. Contactenlijst.

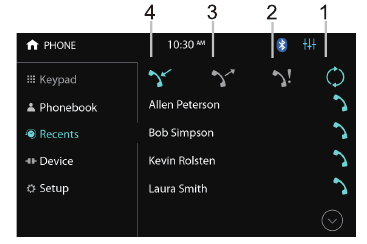

BLUETOOTH-TELEFOONGESCHIEDENIS

1. Klik om het telefoonboek te synchroniseren.
2. Aanraken om gemiste oproepen te tonen.
3. Aanraken om de gekozen telefoonnummers te tonen.
4. Aanraken om de ontvangen telefoonnummers te tonen.

BLUETOOTH-MUZIEK-A2DP

1. Ga naar het vorige muziekbestand.
2. Start/pauzeer/hervat het afspelen.
3. Ga naar het volgende muziekbestand.
4. Ga naar het menu voor EQ-instellingen.

BLUETOOTH-APPARAAT KOPPELEN
U kunt de huidige
Bluetooth-verbinding verbreken door
"Device" -> "Disconnect this Device" (Apparaat -> Dit apparaat ontkoppelen) te selecteren.
U kunt het momenteel verbonden apparaat uit het geheugen verwijderen door
"Device" -> "Forget this Device" (Apparaat -> Dit apparaat vergeten) te selecteren.

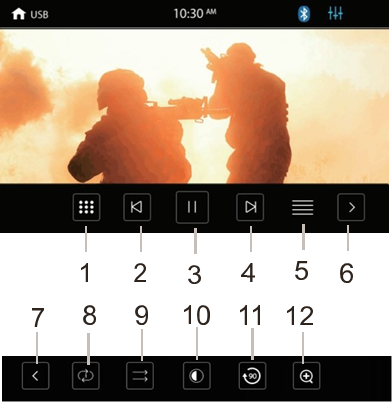

FOTO'S

FOTO'S

1. Toetsenblok: voer een nummer in om een bestand te selecteren.
2. Ga naar de vorige foto.
3. AFSPELEN/PAUZE: Aanraken om de foto-afspeelmodus te starten. Raak nogmaals aan om te pauzeren.
   Tijdens de foto-afspeelmodus wordt elke foto 5 seconden afgespeeld en vervolgens automatisch naar de volgende gegaan als de knop AFSPELEN/PAUZE niet wordt ingedrukt.
4. Ga naar de volgende foto.
5. Lijst: Aanraken om de bestandenlijst te openen.
6. Ga naar de volgende pagina van de menubalk.
7. Ga naar de vorige pagina van de menubalk.
8. Selecteer de herhaalmodus.
9. Selecteer de willekeurige afspeelmodus.
10. Aanraken om naar de pagina voor video-aanpassing te gaan.
11. Draai 90 graden naar rechts.
12. Zoom uit/in op de huidige foto.

CAMERA/AUX/AV-MENU
VOORCAMERA:
Schakel tegelijkertijd de schakelinterface van de achtercamera en de voorcamera in

ACHTERCAMERA:
Achterzichtfunctie. Het achterzichtvideosignaal kan automatisch worden weergegeven bij het achteruitrijden van de auto en vervolgens het scherm terugzetten naar de laatste bron wanneer de auto uit de achteruitversnelling wordt gehaald.

AUX IN:
Externe audio-invoerfunctie.
Sluit het audioapparaat aan op het apparaat via de 3,5 mm-aansluiting aan de voorkant van het paneel en raak het AUX IN-pictogram aan.

AV-INGANG:
Externe video- en audio-invoerfunctie. Sluit het video- en audioapparaat aan op het apparaat via de RCA-aansluitingen en raak het AV INPUT-pictogram aan.

PROBLEMEN OPLOSSEN

SPECIFICATIES

Modelnummer	BV9364B
Algemene kenmerken	Vast voorpaneel met 6,2 inch TFT-scherm FM/AM-radio Volledig compatibel met DVD/VCD/CD/MP3/MPEG4/JPEG USB (voor- en achterkant) en SD-kaart media afspeelondersteuning Bluetooth audiostream en handsfree telefoongesprek AUX-ingang AV-ingang Video-uitgang Ondersteuning voor camera aan de voor-/achterkant Voor-, achter- en subwoofer voorversterkeruitgang Max. 4 x 80W vermogen Stuurbediening (SWC)
TFT-scherm	800 x 480 pixels
SD	Tot 32G
Werkvermogen	12V
Max. uitgang	4 x 80W
Werktemperatuur		-20º 70ºС/ -4˚F158 ˚F
Grootte	7" x 3.94" x 6.67" (178 x 100 x 169.5 mm)
Gewicht	1,58 kg / 3,48 lbs
Compatibele media
Afbeelding	JPG/JPEG/BMP
Schijf	CD/CD-R/CD-RW/DVD/DVD±R/DVD±RW
Audiobestand	MP3/WAV
Videobestand	Formaat		Videocode	Audiocode
	MPEG1		MPEG1	MP2
	MPG		MPEG2	MP2

VEILIGHEIDSINFORMATIE

Lees en begrijp de volgende veiligheidsinformatie voordat u dit apparaat gebruikt.

	Het apparaat is geschikt voor een 12V-voeding (vereist aarding). Sluit het niet aan op een 24V-voeding in vrachtwagens of bussen, anders raakt het beschadigd.
	Gebruik originele schijven in plaats van niet-compatibele schijven, anders raakt het apparaat beschadigd en/of wordt de levensduur verkort.
	Vervang de zekering niet zonder de begeleiding van gekwalificeerd personeel, anders kan het apparaat beschadigd raken en/of vlam vatten.
	Volg de verkeerswetten en -voorschriften en kijk geen programma's of bedien het apparaat niet tijdens het rijden om ongelukken te voorkomen (met uitzondering van passagiers die via een achterscherm kijken).
	Om de veiligheid en een normale werking van het apparaat te garanderen, dient u gekwalificeerd personeel te vragen het apparaat te installeren. Demonteer of repareer het apparaat niet zonder toestemming. Neem voor meer informatie contact op met een lokale distributeur van auto-audio om schade en ongelukken te voorkomen.
	Plaats het apparaat niet in een vochtige omgeving of in water om elektrische schokken, schade en/of brand door kortsluiting te voorkomen.
	Het mechanische aandrijfgedeelte van de monitor maakt gebruik van een automatische precisie-transmissiecomponent. Trek, duw of draai het apparaat niet met geweld en stoot niet tegen het TFT-scherm om schade aan het apparaat te voorkomen.
	Steek de audioplug van het voertuig niet rechtstreeks in de hoofdunit. Converteer met de speciale eindkabel die door ons bedrijf wordt geleverd.
	Voorkom bij het installeren van het apparaat dat metalen voorwerpen vanuit de ventilatieopeningen in de hoofdunit vallen om kortsluiting en schade aan het apparaat te voorkomen.

Veiligheidsverklaring

	Voor uw eigen veiligheid en die van anderen, kijk geen programma's of bedien het apparaat niet tijdens het rijden. Het is bij wet verboden.
	De back-up camera functie mag alleen worden gebruikt als een hulpweergave. Wij zijn niet verantwoordelijk voor eventuele ongelukken die zich voordoen tijdens het achteruitrijden.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

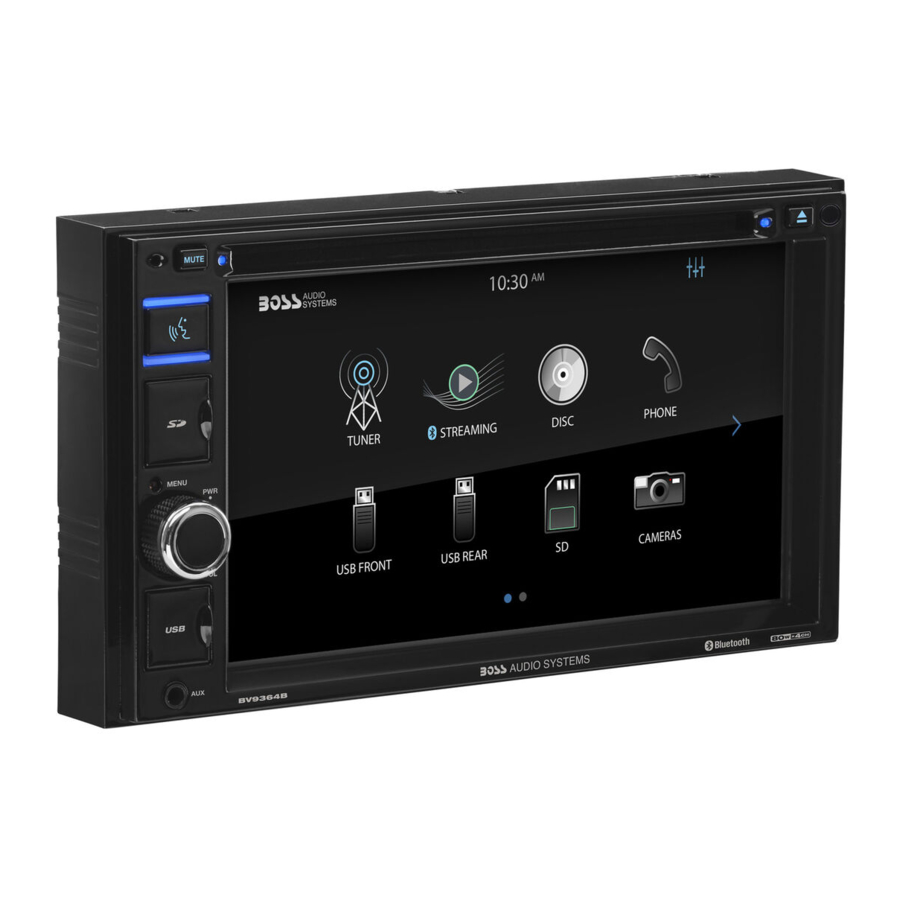

Download Boss Audio Systems BV9364B Handleiding

Beschikbare talen
