Boss Audio Systems BV9986BI Handleiding

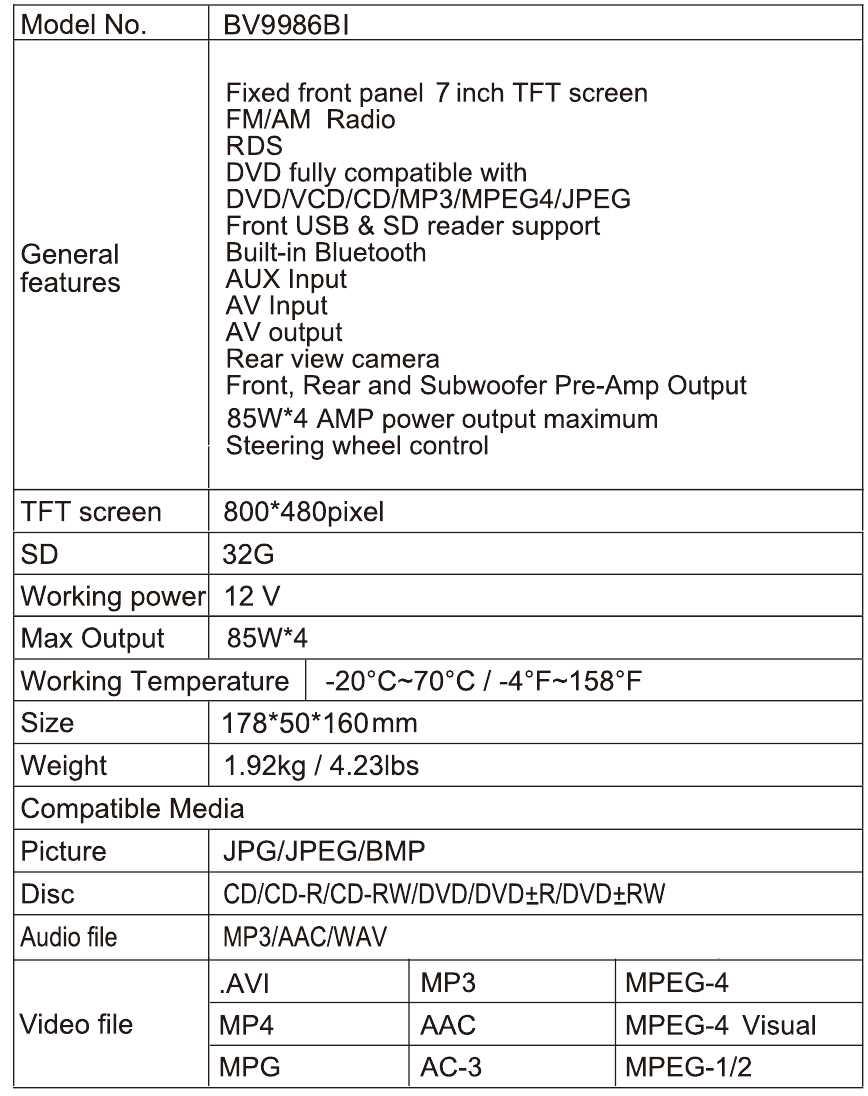

SPECIFICATIES

ACCESSOIRES

Hieronder staan de foto's met de accessoires die in de doos zijn meegeleverd.

Afstandsbediening	Kabel
Montageband/ontgrendelingssleutel/montagehuls	Montagemateriaal Schroef PM4*5mm 4 stuks Platte ring M5@10X1.0mm 2 stuks Zeskantmoer 8 0 mmØ5 OX1.0mm 1 stuk Schroef PA5*18mm 1 stuk Veerring 1 stuk Achterchassis Steunbout M5x23mm 1 stuk Rubberen steun Boot 1 stuk
Trimring/Touch-pen

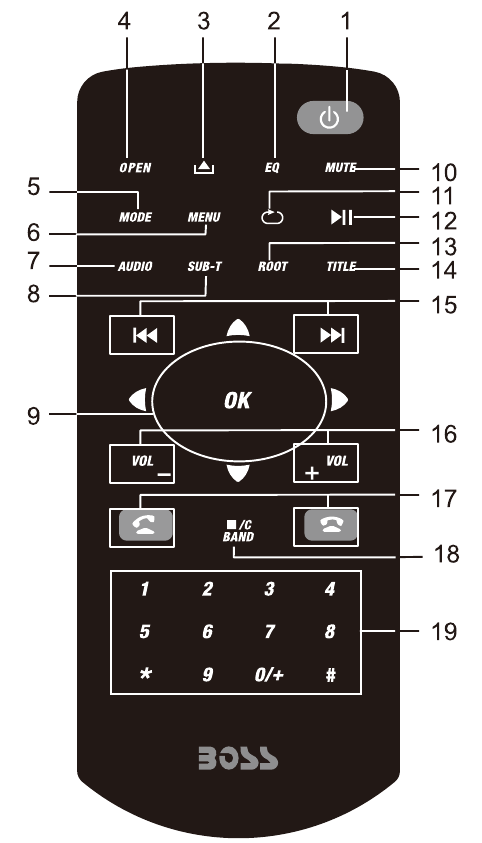

WERKING AFSTANDSBEDIENING

1. AAN/UIT
   Druk hierop om het apparaat in of uit te schakelen.
2. EQ mode
   Druk hierop om de EQ-modus in te stellen.
3. EJECT Key
   Druk hierop om de disc uit het apparaat te werpen. En druk nogmaals om de disc te laden als u deze er niet uit haalt.

4. OPEN key
   Druk hierop om het scherm uit te rekken of terug te gaan.
5. MODE key
   Druk hierop om de modus van het apparaat te wijzigen.

6. MENU key
   Druk op Menu (Menu) om terug te keren naar het hoofdmenu
7. Audio KEY
   Druk hierop om de schakeltaal in de dvd-modus te wijzigen en om links, rechts of stereo in de VCD-modus te schakelen.
8. SUBTlTLE Changing Key
   Schakel de ondertiteling tijdens het afspelen als de disc meerdere ondertitels heeft.
9. Direction and 0K key
   Als er een disc is met een rootlijstmenu, drukt u op de richtingstoets om omhoog/omlaag/links/rechts te bewegen en drukt u op 0K (0K) om te bevestigen.
10. MUTE key
    Kort indrukken om het apparaat te dempen. Lang indrukken om het paneel donker te maken, en op een lege plek drukken, zal het apparaat uitvoeren.
11. REPEAT key
    Druk in de DISC/Music/Video-modus op om de herhaalmodus in te stellen.

12. Play/Pause
    Druk hierop om afspelen/pauze te schakelen.
13. ROOT key
    Dvd-afspeelmodus, druk hierop om naar het rootlijstmenu te gaan; VCD-afspeelmodus, druk hierop om de PBC-functie in/uit te schakelen.

14. TlTLE key
    Druk in de dvd-afspeelmodus op om naar het titellijstmenu te gaan.
15. Under Disc/ SD/USB mode, press to choose previous/next song.
    Druk in de muzieklijstmodus op om PRE/NEXT-muziek te kiezen. Druk in de RADIO-modus op om de frequentie vooruit/achteruit te zoeken.
16. VOLUME UP/DOWN key
    Druk hierop om het volume omhoog en omlaag aan te passen.
17. Receiving calls/call out; hang up.
18. STOP/C/BAND
    Druk in de disc-afspeelmodus op STOP (STOP), druk op "0k" (0k) om te starten; Druk in de radiomodus op om de band te wijzigen tussen FM1/FM2/FM3/AM1/AM2; Druk hierop om naar de RADIO-modus te gaan, behalve in de dvd-modus. Verkeerd nummer verwijderen in de telefoonmodus.
19. Number key
    Voer het telefoonnummer in in de telefoonmodus.

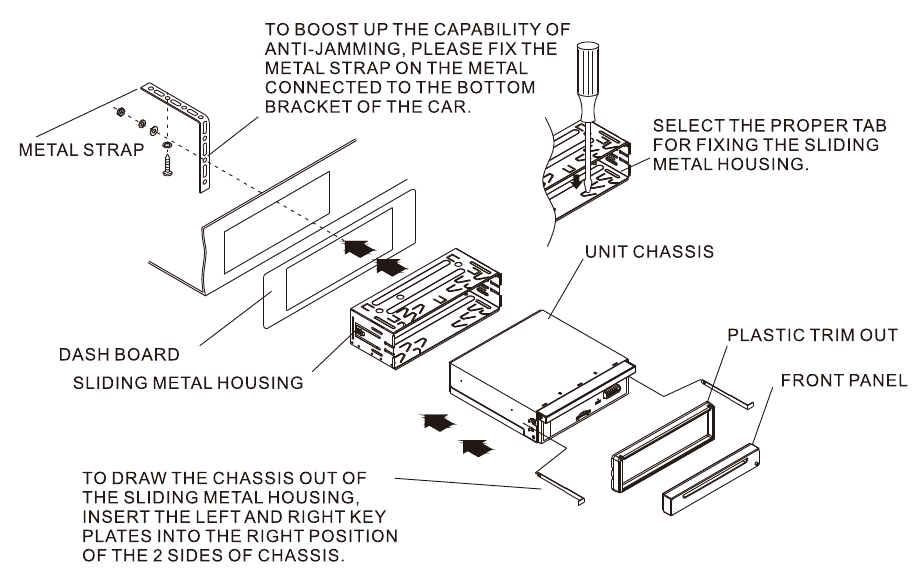

INSTALLATIE VAN DE UNIT

DE UNIT IS GEÏNSTALLEERD ALS EEN ANTI-DIEFSTAL UNIT. HET CHASSIS VAN DE UNIT DRAAGT EEN SCHUIFBARE METALEN BEHUIZING. SLUIT DE STROOM, LUIDSPREKERS EN ANTENNE AAN VOLGENS DE VEREISTEN VAN HET INSTRUCTIEBOEK, INSTALLEER VERVOLGENS DE SCHUIFBARE METALEN BEHUIZING IN DE AUTO ALS VOLGT

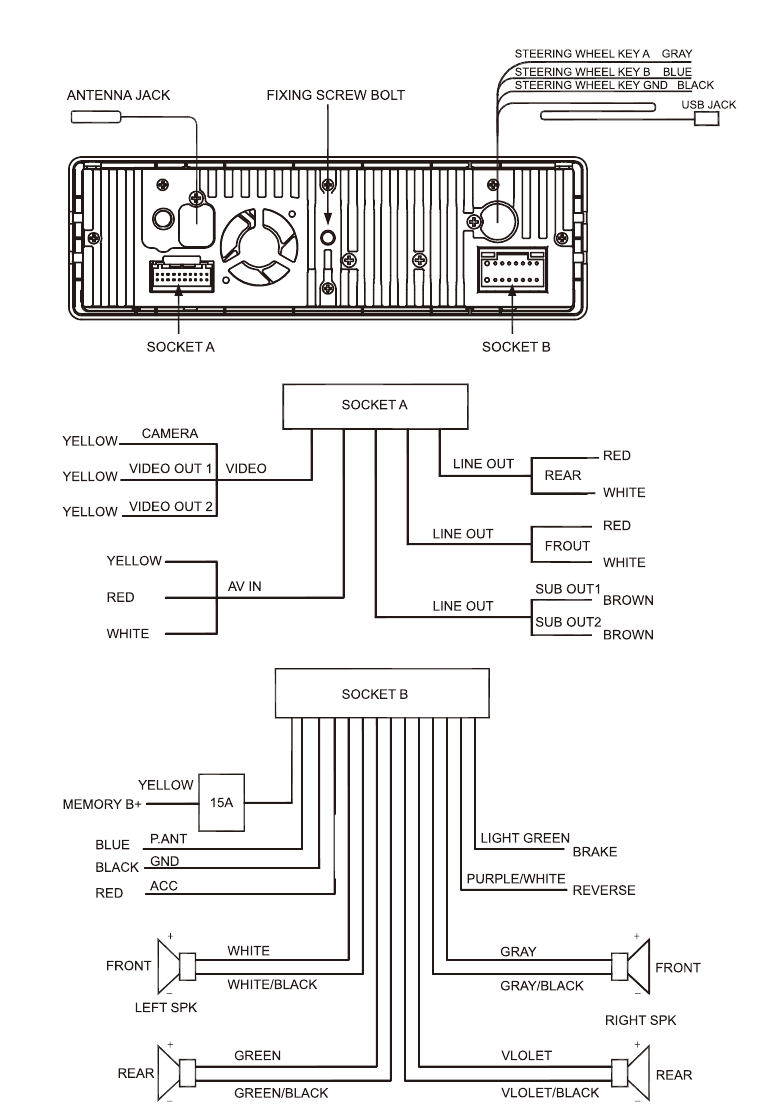

BESCHRIJVING VAN DE DRAADAANSLUITING

De beschrijving van de input/output interface van de achterkast

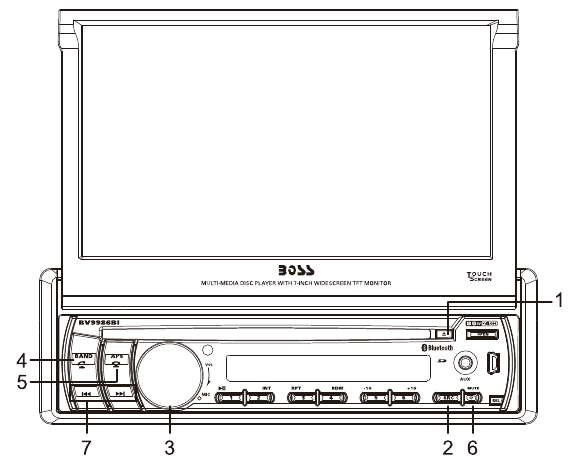

PANEELINTRODUCTIE

1. Eject key
   Als er een disc in het apparaat zit, drukt u op EJECT (EJECT) om de disc te verwijderen. En druk nogmaals om de disc te laden als u deze er niet uit haalt.
2. SOURCE key
   Druk hierop om de systeemmodus te selecteren (RADIO/DISC/AUX IN/PHONE /STREATNG/USB-Front/USB Rear/SD/AV INPUT)
3. VOLUNE UP/DOWN
   Draai om het uitgangsvolume OMHOOG of OMLAAG aan te passen

4. BAND & Talking Calls
   In de RADIO-modus aanraken om de band te wijzigen tussen FM1/FM2/FM3/ AMI/AM2. De telefoongesprekken aannemen die via bluetooth binnenkomen.
5. APS & HANG UP
   In de APS-modus kort indrukken voor PS en lang voor AS. De telefoongesprekken ophangen die via bluetooth binnenkomen.

6. TURN ON/OFF & MUTE
   Lang aanraken om de unit AAN/UIT te zetten. Kort aanraken om de MUTE-functie (MUTE) te activeren en de audio-uitvoer te dempen. Raak nogmaals aan om het geluid te herstellen.
7. & button
   Druk in de DiscSD/USB-modus op om het vorige/volgende nummer te kiezen. Druk in de muzieklijstmodus op om PRE/NEXT-muziek te kiezen. Druk in de RADIO-modus op om de frequentie vooruit/achteruit te zoeken.

INSTRUCTIE HOOFDMENU BEDIENING

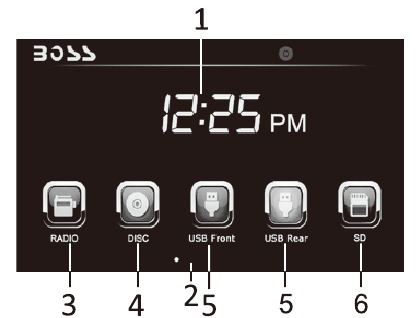

HOOFDMENU 1

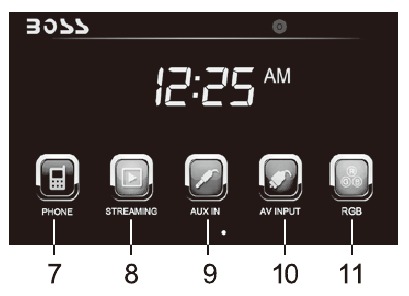

HOOFDMENU 2

HOOFDMENU 3

1. Toont de huidige tijd van de unit.
2. Druk hierop om naar het hoofdmenu 2 te gaan.
3. Radio Interface


4. Disc Interface


5. USB Interface


6. SD Interface


7. Phone setup Interface


8. Streaming Interface


9. AUX IN Interface


10. AV Interface


11. RGB SETUP Interface


12. Settings Interface


TOEGANG TOT DE INSTALLATIE-INTERFACE

Er zijn vijf menu's in de setup:

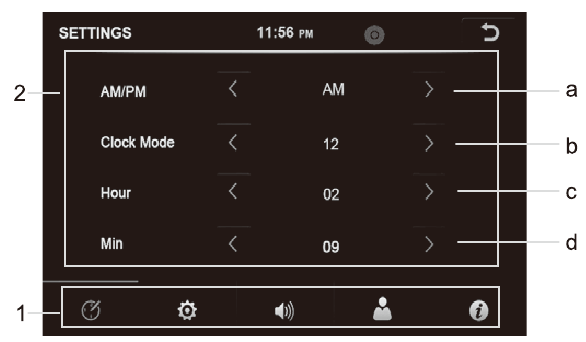

KLOKINSTELLINGEN - Menu 1

1. Instellingsfunctiegebied: Klokinstelling, Algemene instelling, Audio-instelling, Schijfinstelling, Overige instellingen.
2. Onderliggend functiegebied: Omhoog en omlaag bewegen om de algemene instellingsitems te bekijken.

1. Druk om AM/PM in te stellen in de 12-uursmodus.
2. Druk om de klokmodus in te stellen: 24/12 uur.
3. Druk om het uur in te stellen.
4. Druk om de minuut in te stellen.

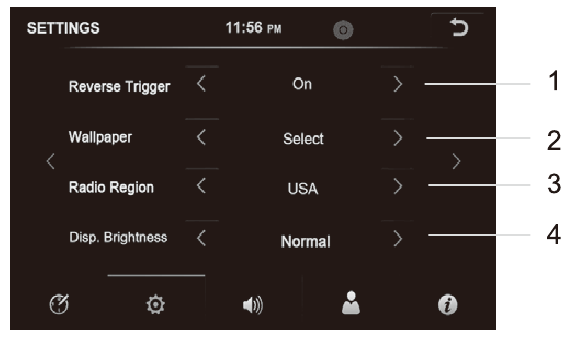

ALGEMENE INSTELLINGEN - Menu 2

1. Omgekeerde trigger: Inschakelen als u een achteruitkijkcamera heeft. Uitschakelen als u er geen heeft.
2. Aanraken om achtergrond in te stellen
3. Aanraken om een radiofrequentie te kiezen tussen: USA/Europa [Latin 1 /Latin2/ORlT.
4. Selectie van achtergrondverlichting: Nacht /Donker /Normaal/Helder.
5. Aanraken om het SWC-menu te openen.
6. Schermhoek: selecteer een optimale hoek van de monitor.
7. Naar links of rechts schuiven om andere onderliggende instelfuncties te openen.

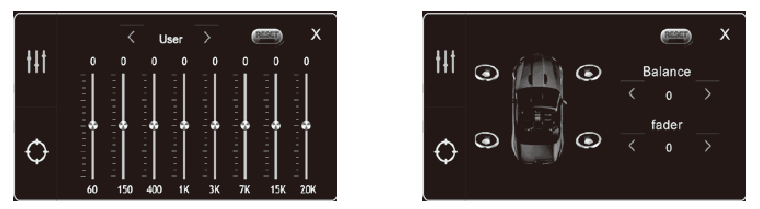

AUDIO-INSTELLINGEN - Menu 3

1. Druk om het EQ-instellingenmenu te openen.

SCHIJF-INSTELLINGEN - Menu 4

1. Aanraken om het niveau van de dvd in te stellen. Het standaardwachtwoord is 0000

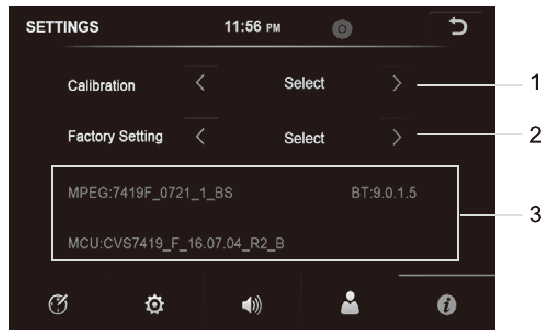

OVERIGE INSTELLINGEN - Menu 5

1. Aanraken om het kalibratiemenu te openen.
2. Fabrieksinstelling laden.
3. De softwareversie-informatie weergeven.

SWC-STUURWIELBEDIENING INSTELLEN
Raak SWC aan om het SWC-instellingsmenu te openen:
Druk op "OK" (OK) om SWC-learning te starten.

Learning starten:
Stel de POWER-knop (aan/uit) in als voorbeeld.

1. Druk op de POWER-knop (aan/uit) op de unit (Afbeelding 1), dan ziet u een herinnering zoals in afbeelding 2, druk op 0K.
2. Druk op de POWER-toets (aan/uit) op uw stuurwiel. Dan ziet u de herinnering in de unit zoals in de afbeelding. Instelling succesvol. Wordt weergegeven zoals in Afbeelding 3.
3. Klik op 0K en voltooi de learning.
4. Herhaal 1-3 om andere toetsen te leren.


   SWC1: Selecteer verschillende SWC-weerstanden om aan verschillende auto's te voldoen. Als u niet alle toetsen kunt koppelen, kunt u drukken om SWC2 SWC3 te selecteren, totdat alle toetsen kunnen leren.
   OPMERKING: Als u op SWC1 klikt, verliest u alle KEY-learning van tevoren.

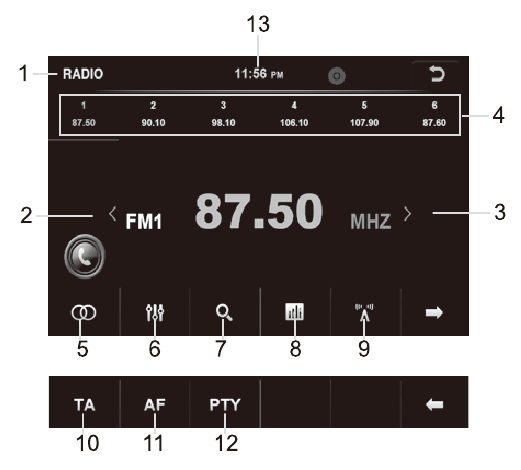

RADIOBEDIENING

1. Huidige modus weergeven. Aanraken om terug naar de homepagina te gaan.
2. Kort indrukken om achterwaarts te zoeken. Lang indrukken om de handmatige modus te openen en stapsgewijs achterwaarts te gaan.
3. Kort indrukken om voorwaarts te zoeken. Lang indrukken om de handmatige modus te openen en stapsgewijs voorwaarts te gaan.
4. Gebied met vooraf ingestelde zenders, lang indrukken om de huidige zender op te slaan.

5. Stereo aan/uit: Klikken om stereo in/uit te schakelen bij ontvangst van een stereosignaal.
6. Druk om het EQ-menu te openen.
7. Kort drukken voor PS, lang drukken voor AS.
8. Band wijzigen: Klikken om band te wijzigen tussen FM1/FM2/FM3/AM1/AM2
9. LO/DX: Aanraken om lokale of verre uitzendstations te selecteren.

10. TA (Traffic Announcement) (Verkeersinformatie)
    AAN: Wanneer de verkeersinformatiezender is ingeschakeld, zoekt de radio automatisch naar verkeersinformatiezenders.
    UIT: Druk nogmaals op de knop [TA] om de TA-functie te sluiten. In andere modi schakelt verkeersinformatie automatisch over naar de radiomodus. Nadat de verkeersinformatie is voltooid, schakelt deze automatisch over naar de vorige modus.
11. AF (Auto Frequency) (Automatische frequentie)
    Raak de knop aan om de AF-functie in/uit te schakelen. De AF-functie is ingeschakeld. Wanneer de ontvangen zendersignalen zwak worden, stemt de radio automatisch fijn af op andere frequenties. Bij ontvangst van een noodoproep geeft het scherm een waarschuwingsbericht weer.
12. PTY (Programming Type) (Programmeringstype)
    Raak de knop aan. Het scherm geeft programmatypen weer. Gebruikers kunnen zenders zoeken op basis van het programmatype.
13. Druk op dit gebied in een willekeurige interface. U ziet de onderstaande stand-bymodus voor de huidige tijd:


1. Druk op een leeg gebied in dit menu om terug te gaan naar het laatste bronmenu.
2. Druk om de unit te dimmen.
   Opmerking: als RDS is uitgeschakeld, werken AF/TA/PTY niet.

DISC/CD/USB/SD AFSPELEN

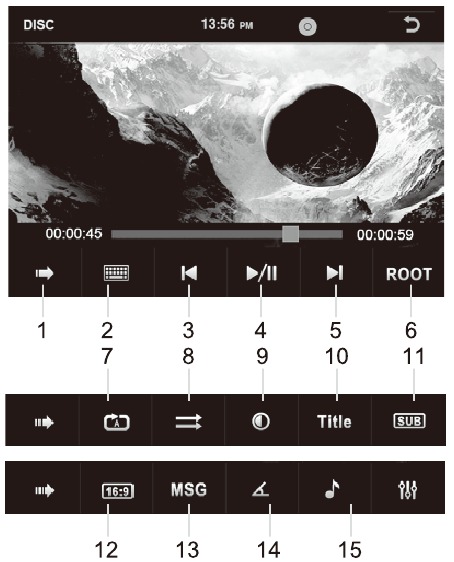

MEDIA AFSPELEN VIDEOVORM AFSPELEN

1. Aanraken om een van de drie menubedieningsbalken te selecteren:
2. KEYPAD (Toetsenblok): Aanraken om het hoofdstuk van de dvd te selecteren.
3. Kort indrukken om naar het vorige hoofdstuk te gaan, lang indrukken om snel terug te spoelen.
4. PLAY/PAUSE (Afspelen/Pauze): Aanraken om het afspelen te starten/pauzeren.
5. Kort indrukken om naar het volgende hoofdstuk te gaan, lang indrukken om snel vooruit te spoelen.
6. Aanraken om het dvd-menu te openen
7. Aanraken om de herhaalmodus in de volgende volgorde te wijzigen:

• DVD: Alles herhalen, Herhalen UIT, Hoofdstuk herhalen, Titel herhalen
• VCD: Alles herhalen, Herhalen UIT, Enkel herhalen

8. Willekeurig afspelen.
9. Aanraken om het instellingenmenu van helderheid en contrast te openen

10. Aanraken om de dvd-titel te openen.
11. Aanraken om de taal van de ondertiteling te selecteren als de schijf in meerdere talen is opgenomen.
12. Aanraken om video 4:3 en 16:9 te schakelen.
13. Aanraken om informatie over de video weer te geven.
14. Aanraken om de videohoek van de dvd te selecteren.
15. Aanraken om de audiotaal te selecteren.

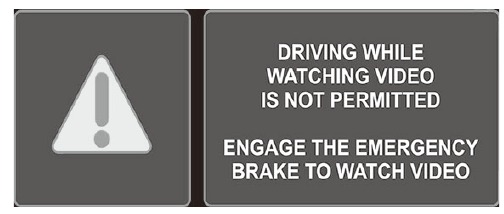

OPMERKING: Indien correct geïnstalleerd, kan een video niet worden weergegeven, tenzij de parkeerrem is ingeschakeld. Als de draad van de parkeerrem niet correct is geïnstalleerd, verschijnt het volgende bericht.

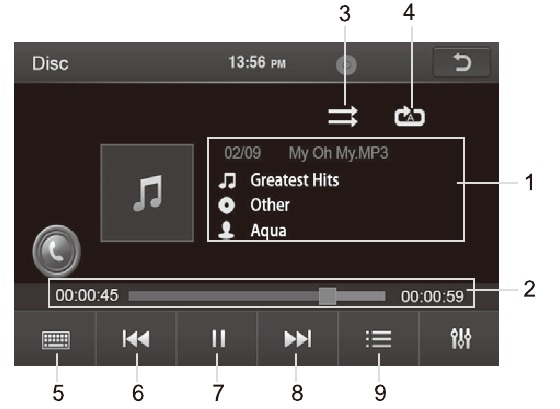

MEDIA AFSPELEN—CD-AUDIO

1. Track speelt nu af Afspeelstatus, Het schijftype.
2. De tijdbalk toont de totale tijd en de afspeeltijd van het huidige nummer.
3. Willekeurig afspelen.
4. Herhaalmodus: Herhaal het nummer of Herhaal de schijf.
5. KEYPAD (Toetsenblok): Aanraken om het hoofdstuk van de cd te selecteren
6. Aanraken om naar het vorige hoofdstuk te gaan
7. PLAY/PAUSE (Afspelen/Pauze): Aanraken om het afspelen te starten/pauzeren.
8. Aanraken om naar het volgende hoofdstuk te gaan.
9. Aanraken om de nummerlijst van de cd te bekijken.

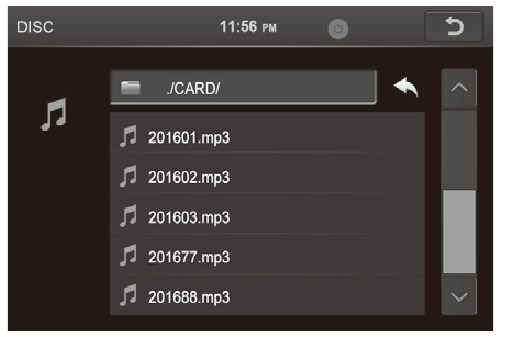

Bronmenu van cd
Raak het BRONMENU (PICTOGRAM 5) aan om toegang te krijgen tot het cd-trackmenu om tracks handmatig te bekijken of te wijzigen. Raak nogmaals aan om terug te keren naar het afspelen van de huidige track.

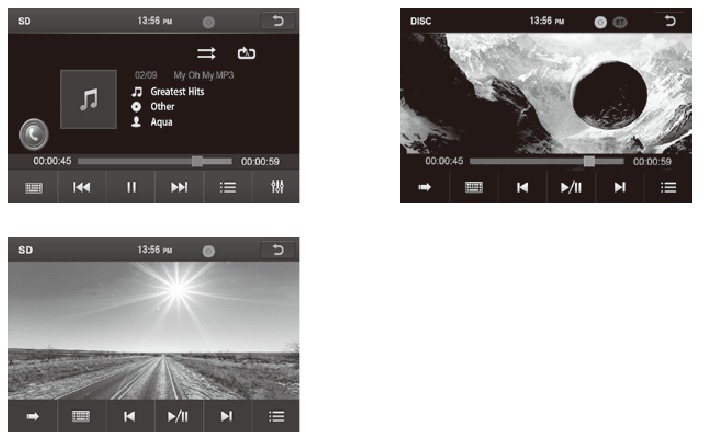

USB/SD MUZIEK/VIDEO/AFBEELDING
Druk op USB/SD in het hoofdmenu. Het muziekmenu is hetzelfde als bij de Disc-muziek. Er is maar één verschil: het toont meer ID3-informatie, zoals: naam van het nummer, zanger.

BLUETOOTH-WERKING

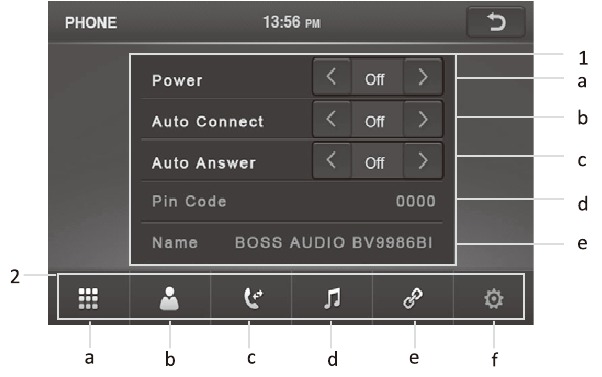

BLUETOOTH-WERKINGSMENU
Klik op het telefoonpictogram om naar de Bluetooth-functie-interface te gaan:

1. .Bluetooth-instellingsmenu:
   1. AAN/UIT: Bluetooth in- en uitschakelen Inschakelen: grijze BT weergeven . en het pictogram wordt blauw wanneer de telefoon is gekoppeld.
   2. Automatisch verbinden: Kan de apparaten automatisch verbinden die al eerder zijn verbonden
   3. Automatisch beantwoorden: Kan de functie voor het automatisch luisteren naar oproepen in- of uitschakelen.
   4. PIN-code: Standaardwachtwoord "0000" (verander dit zelf door op "0000" (0000) te klikken)
   5. Standaard Bluetooth-naam voor dit apparaat: Boss Audio BV9986Bl

2. Functiegebied:
   1. Klik om het toetsenblok voor het kiezen te zien, gebruikers kunnen het nummer kiezen en telefoongesprekken voeren.
   2. Klik om het Bluetooth-telefoonboekmenu te zien.
   3. Klik om de Bluetooth-oproepgeschiedenis te zien.
   4. Bluetooth-muziek
   5. Bluetooth-koppelingsinterface zoals hieronder.
   6. .Bluetooth-instellingsmenu.

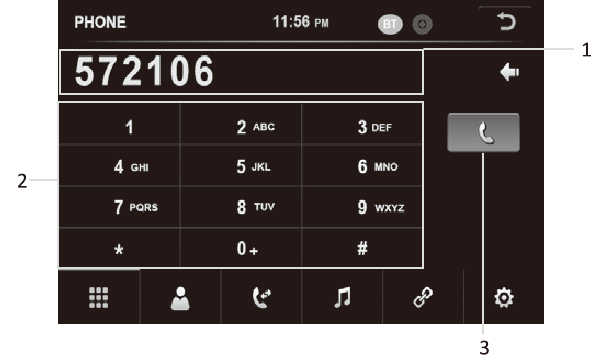

BLUETOOTH-KIEZEN

1. Toont het nummer dat u intoetst, en druk op om het verkeerde nummer te verwijderen.
2. Toetsenblok.
3. Aanraken om te bellen.

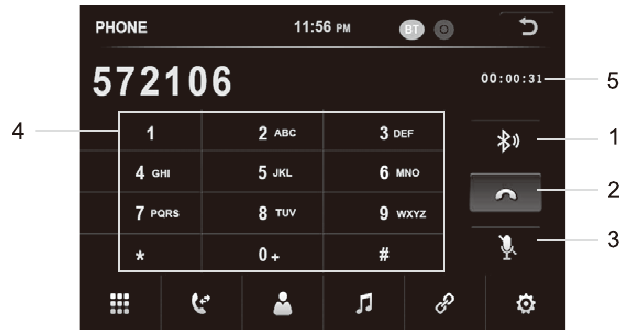

BLUETOOTH-OPROEP

1. Aanraken om te selecteren of u via de telefoon of via Bluetooth wilt praten.
2. Druk op om het telefoongesprek te beëindigen.
3. Aanraken om de microfoon te dempen of het dempen op te heffen.
4. Toetsenblok.
5. Toont de gesprekstijd.

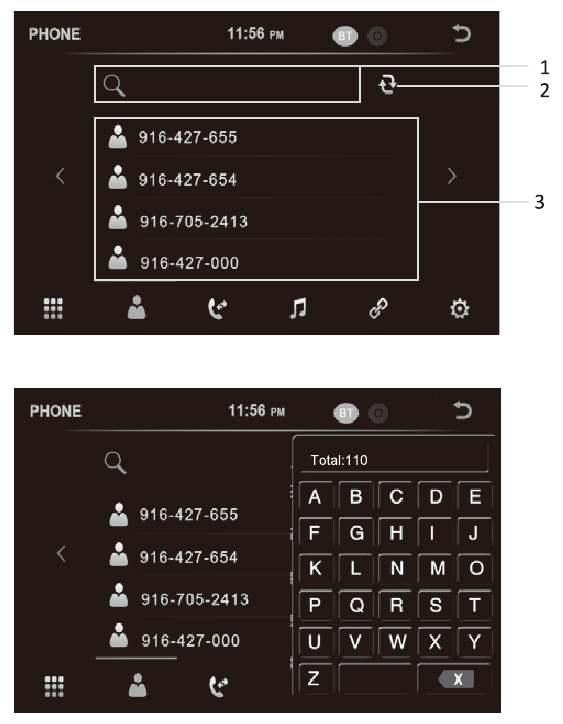

BLUETOOTH-TELEFOONBOEK

1. Aanraken om een naam in te voeren en het gewenste telefoonnummer te zoeken.
2. Klik om het telefoonboek te synchroniseren.
3. Contactenlijst.

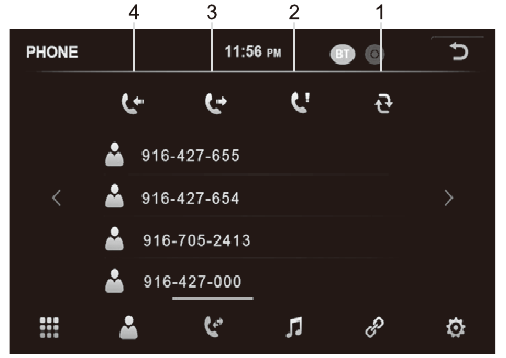

BLUETOOTH-TELEFOONGESPREKGESCHIEDENIS

1. Klik om het telefoonboek te synchroniseren.
2. Aanraken om gemiste oproepen weer te geven.

3. Aanraken om het gekozen telefoonnummer weer te geven.
4. Aanraken om het ontvangen telefoonnummer weer te geven.

BLUETOOTH-MUZIEK-A2DP

1. Vorige nummer
2. Afspelen/pauzeren (Play/pause).
3. 3.Volgende nummer
4. 4.Ga naar het menu voor de EQ-instellingen.

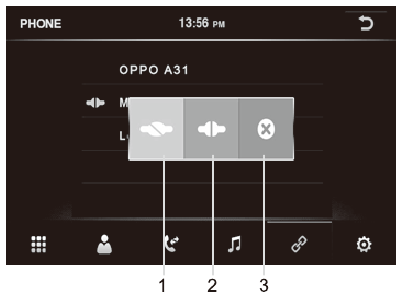

BLUETOOTH-APPARAAT KOPPELEN

1. De telefoon verbreken.
2. De telefoon verbinden.
3. De telefoon verwijderen.

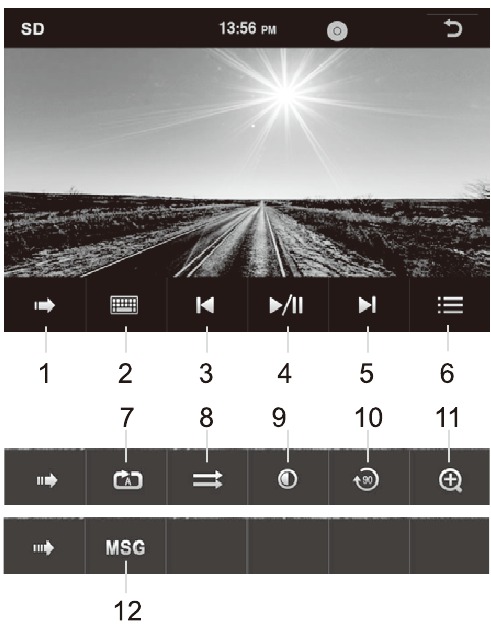

FOTO

FOTO

1. Aanraken om een van de twee menubedieningsbalken te selecteren: 1/3, 2/3, 3/3.
2. Toetsenblok: voer een nummer in om een bestand te selecteren.
3. Vorige.
4. AFSPELEN/PAUZE (PLAY/PAUSE): aanraken om het afspelen te starten. Druk nogmaals op het pictogram om te pauzeren. Tijdens de beeldweergavemodus wordt één beeld automatisch 5 seconden afgespeeld en gaat naar het volgende als u er niet op drukt.
5. Volgende.
6. Lijst: Druk op om de bestandenlijst te openen.
7. Selecteer de leesmodus.
8. Willekeurig afspelen.
9. Ga naar het instellingenmenu voor helderheid en contract.
10. 90 graden naar rechts draaien.
11. .In-/uitzoomen op de huidige afbeelding.
12. Toon het nummer van de afbeeldingsbestanden.

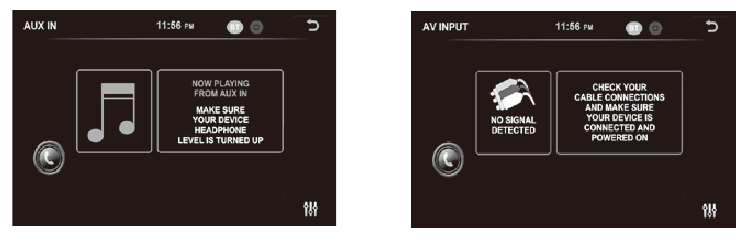

CAMERA/AUX/AV-MENU

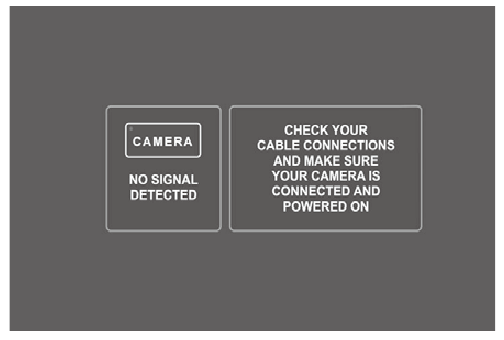

CAMERA: Achteruitkijkfunctie, het achteruitkijkvideosignaal kan automatisch worden weergegeven wanneer u de auto achteruit rijdt en terugkeert naar de laatste bronnen nadat u de auto achteruit hebt gereden.

AUX IN: Externe audio-invoerfunctie Sluit het audioapparaat aan op het apparaat via de 3,5 mm-aansluiting aan de voorkant van het paneel en raak het AUX INPUT-pictogram (AUX-INGANG) aan.
AV INPUT: Externe video- en audio-invoerfunctie Sluit het video- en audioapparaat aan op het apparaat via de RCA-aansluitingen en raak het AV INPUT-pictogram (AV-INGANG) aan.

PROBLEEMOPLOSSING

Tabel 1: Foutmelding

Tabel 2: Algemene problemen

Tabel 3: TFT-monitoren

Tabel 4: Tuner

Tabel 5: Schijf

VEILIGHEIDSWAARSCHUWING

Lees en begrijp de volgende veiligheidsinformatie voordat u dit apparaat bedient.
Het apparaat is geschikt voor een 12V-voeding (aarding vereist). Sluit het niet aan op een 24V-voeding in vrachtwagens of bussen, anders raakt het beschadigd
Gebruik originele schijven in plaats van incompatibele en slechte schijven, anders beschadigt het het apparaat of verkort het de levensduur.
Vervang de zekering niet zonder de begeleiding van gekwalificeerd personeel, anders kan dit het apparaat beschadigen of brand veroorzaken.
Volg de verkeerswetten en -voorschriften en kijk geen programma's of bedien het apparaat niet tijdens het rijden, om ongelukken te voorkomen (met uitzondering van passagiers die via een achterscherm kijken).
Om de veiligheid te waarborgen en het apparaat normaal te bedienen, dient u gekwalificeerd personeel te vragen het apparaat te installeren. Demonteer of repareer het apparaat niet zonder toestemming om schade en ongelukken te voorkomen. Neem contact op met de plaatselijke autogeluidsdistributeur voor meer informatie.
Plaats het apparaat niet in een vochtige omgeving of in water om elektrische schokken, schade en brand door kortsluiting te voorkomen.
Het mechanische aandrijfgedeelte van de monitor maakt gebruik van een automatische precisieoverbrengingscomponent. Trek, duw of draai het apparaat niet met geweld en stoot niet tegen het TFT-scherm om schade aan het apparaat te voorkomen.
Steek de audiostekker van het voertuig niet rechtstreeks in de hoofdeenheid. gebruik de speciale eindkabel die door ons bedrijf wordt geleverd voor de conversie.
Voorkom bij de installatie van het apparaat dat er metalen voorwerpen via de ventilatieopeningen in de hoofdeenheid vallen om kortsluiting en schade aan het apparaat te voorkomen.

Veiligheidsverklaring
Voor uw en andermans veiligheid dient u geen programma's te kijken of het apparaat te bedienen tijdens het rijden. Het is verboden door de wet- en
regelgeving.
De functie van de achteruitrijmonitor moet worden gebruikt als hulpmiddel. wij zijn niet verantwoordelijk voor eventuele ongevallen die zich tijdens het achteruitrijden voordoen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

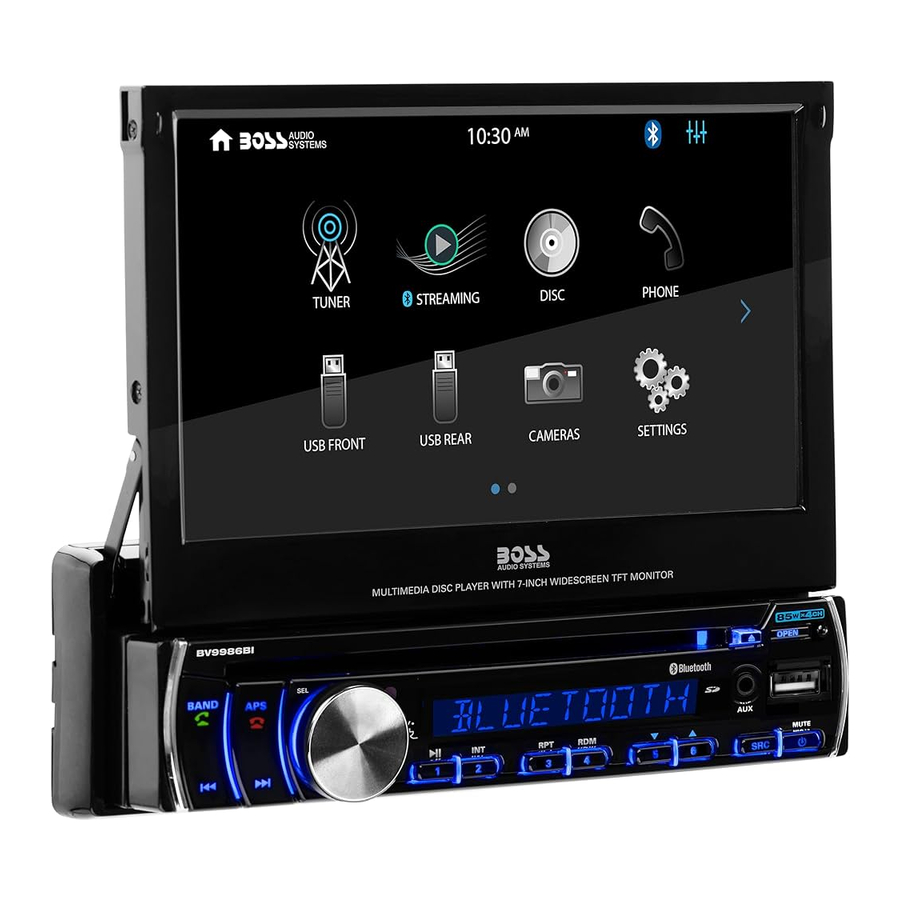

Download Boss Audio Systems BV9986BI Handleiding

Beschikbare talen
