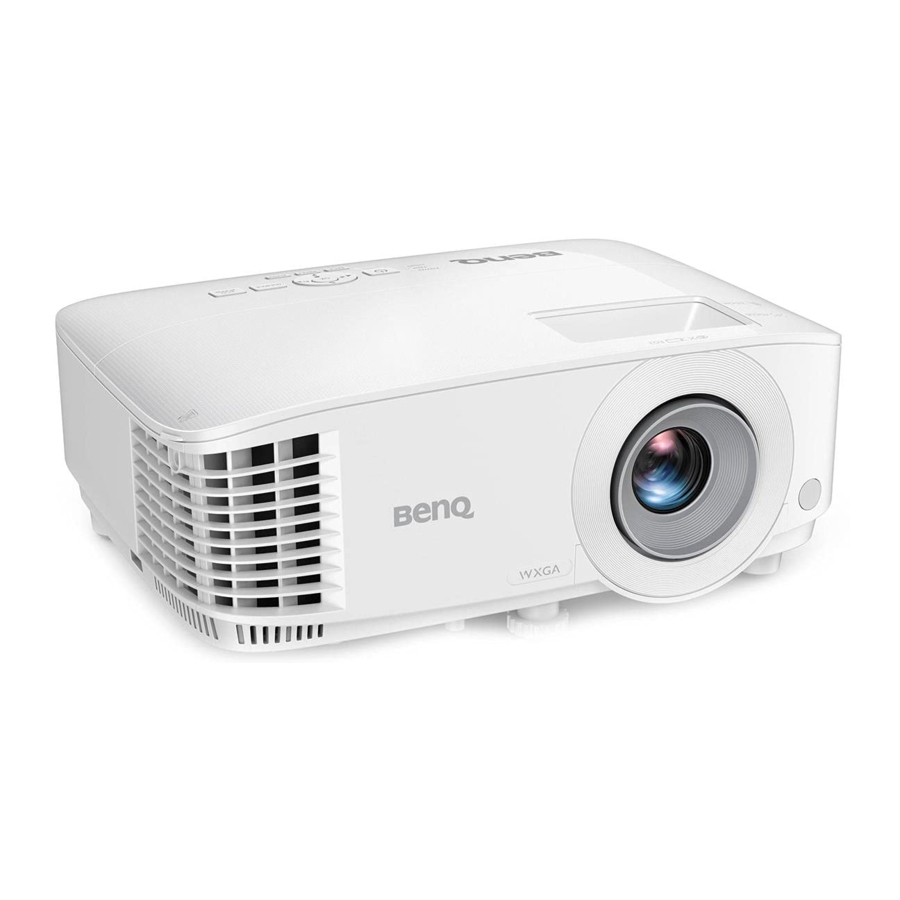

Inleiding

Het document beschrijft hoe u uw BenQ-projector via RS232 vanaf een computer kunt bedienen. Volg eerst de procedures om de verbinding en instellingen te voltooien en raadpleeg de commandotabel voor RS232-commando's.

Beschikbare functies en commando's verschillen per model. Raadpleeg de specificaties en gebruikershandleiding van de aangeschafte projector voor productfuncties.

Draadopstelling

Draadopstelling
P1	Kleur	P2
1	Zwart	1
2	Bruin	3
3	Rood	2
4	Oranje	4
5	Geel	5
6	Groen	6
7	Blauw	7
8	Paars	8
9	Grijs	9
Case	Aardedraad	Case

RS232-pintoewijzing

Pin	Beschrijving	Pin	Beschrijving
1	NC	2	RXD
3	TXD	4	NC
5	GND	6	NC
7	RTS	8	CTS
9	NC

Aansluitingen en communicatie-instellingen

Kies een van de aansluitingen en stel deze correct in voordat u de RS232 bedient.

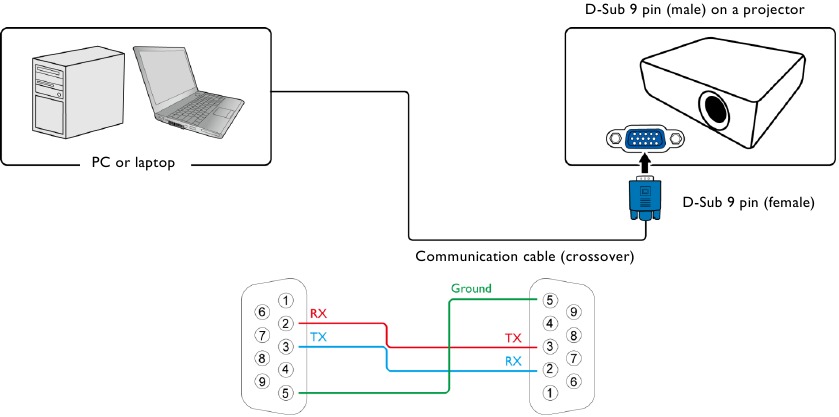

RS232 seriële poort met een cross-overkabel

Instellingen
De schermvoorbeelden in dit document zijn alleen ter referentie. De schermen kunnen variëren afhankelijk van uw besturingssysteem, de I/O-poorten die voor de verbinding worden gebruikt en de specificaties van de aangesloten projector.

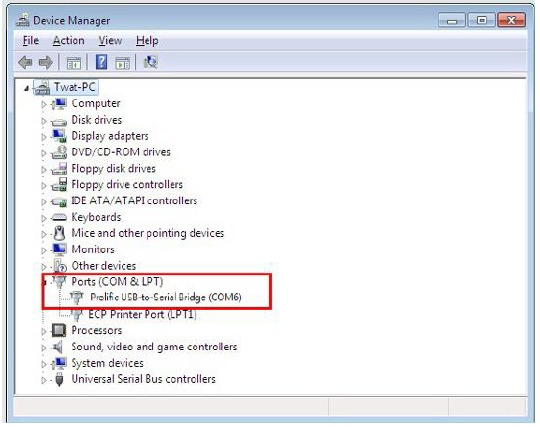

Bepaal de COM-poortnaam die wordt gebruikt voor de RS232-communicatie in Apparaatbeheer.

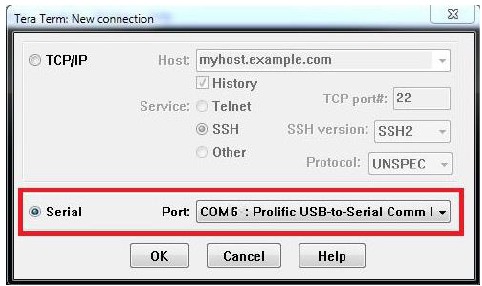

Kies Serieel en de bijbehorende COM-poort als de communicatiepoort. In dit gegeven voorbeeld is COM6 geselecteerd.

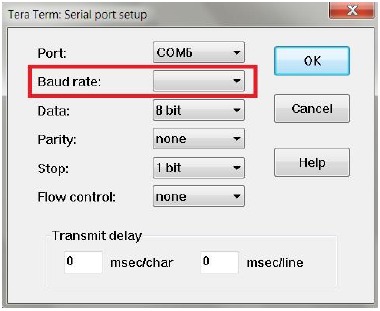

Voltooi Seriële poort instellen.

Baudrate	9600 / 14400 / 19200 / 38400 / 57600 / 115200 bps Controleer de baudrate van de aangesloten projector in het OSD-menu.
Datalengte	8 bits
Pariteitscontrole	Geen
Stopbit	1 bit
Flowcontrol	Geen

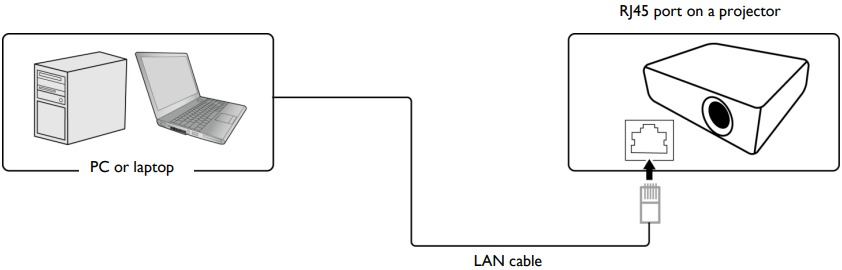

RS232 via LAN

Instellingen

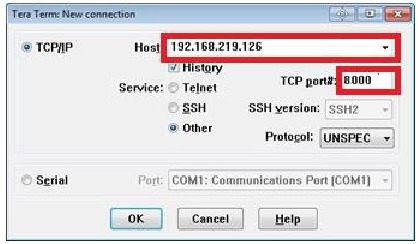

Zoek het IP-adres van de bekabelde LAN van de aangesloten projector in het OSD-menu en zorg ervoor dat de projector en de computer zich binnen hetzelfde netwerk bevinden.
Voer 8000 in het veld TCP-poort # in.

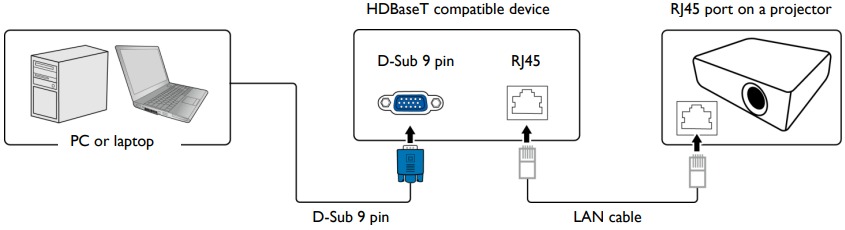

RS232 via HDBaseT

Instellingen

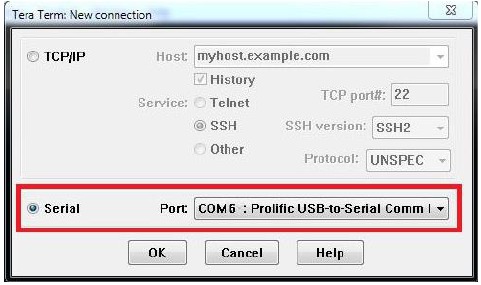

Bepaal de COM-poortnaam die wordt gebruikt voor de RS232-communicatie in Apparaatbeheer.
Kies Serieel en de bijbehorende COM-poort als de communicatiepoort. In dit gegeven voorbeeld is COM6 geselecteerd.

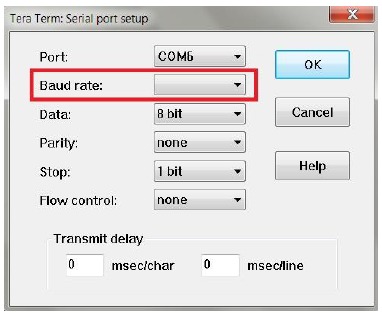

Voltooi Seriële poort instellen.

Baudrate	9600 / 14400 / 19200 / 38400 / 57600 / 115200 bps Controleer de baudrate van de aangesloten projector in het OSD-menu.
Datalengte	8 bits
Pariteitscontrole	Geen
Stopbit	1 bit
Flowcontrol	Geen

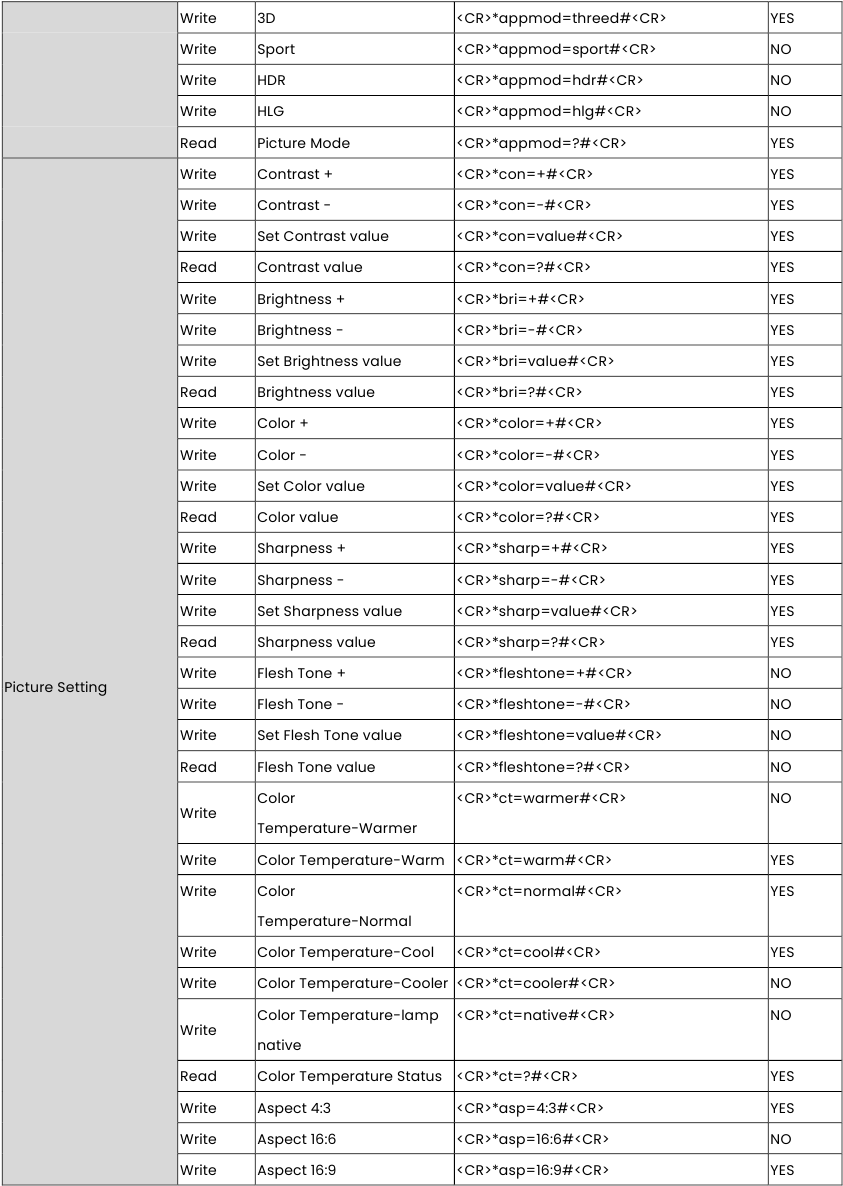

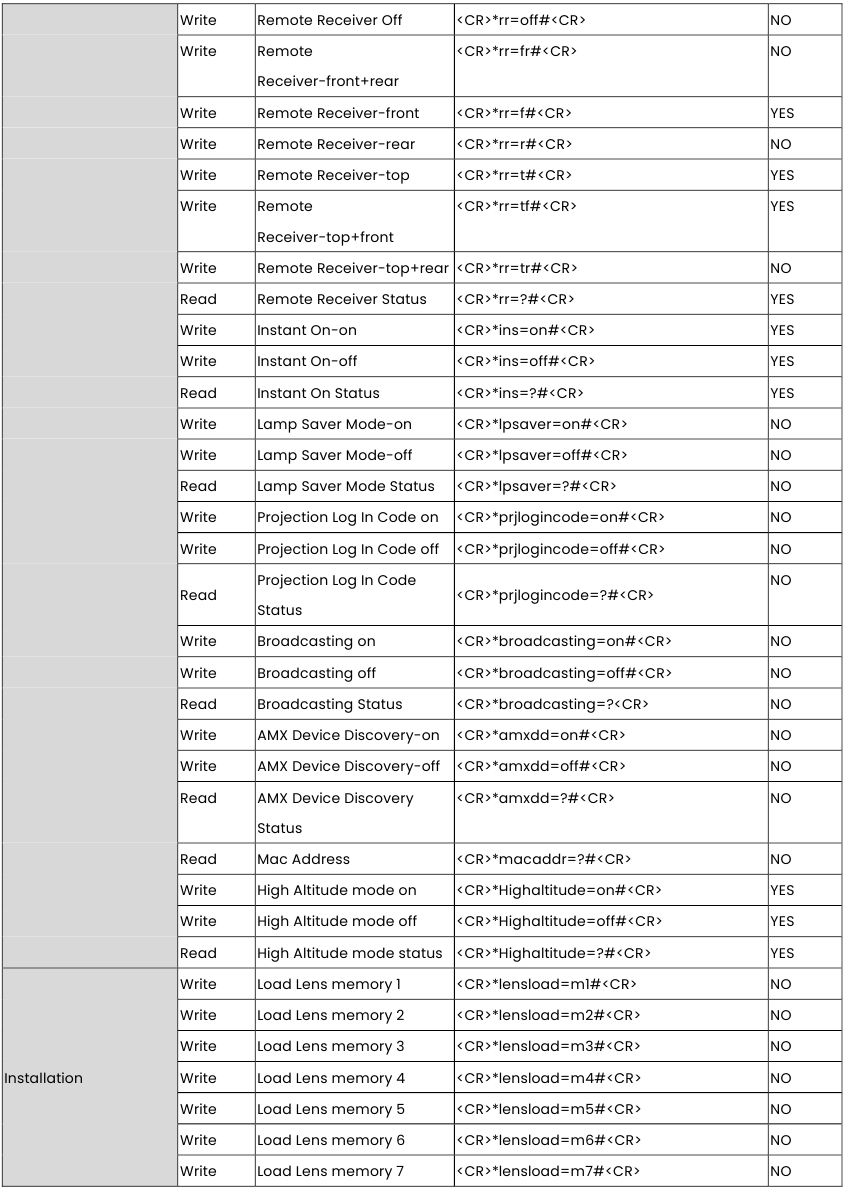

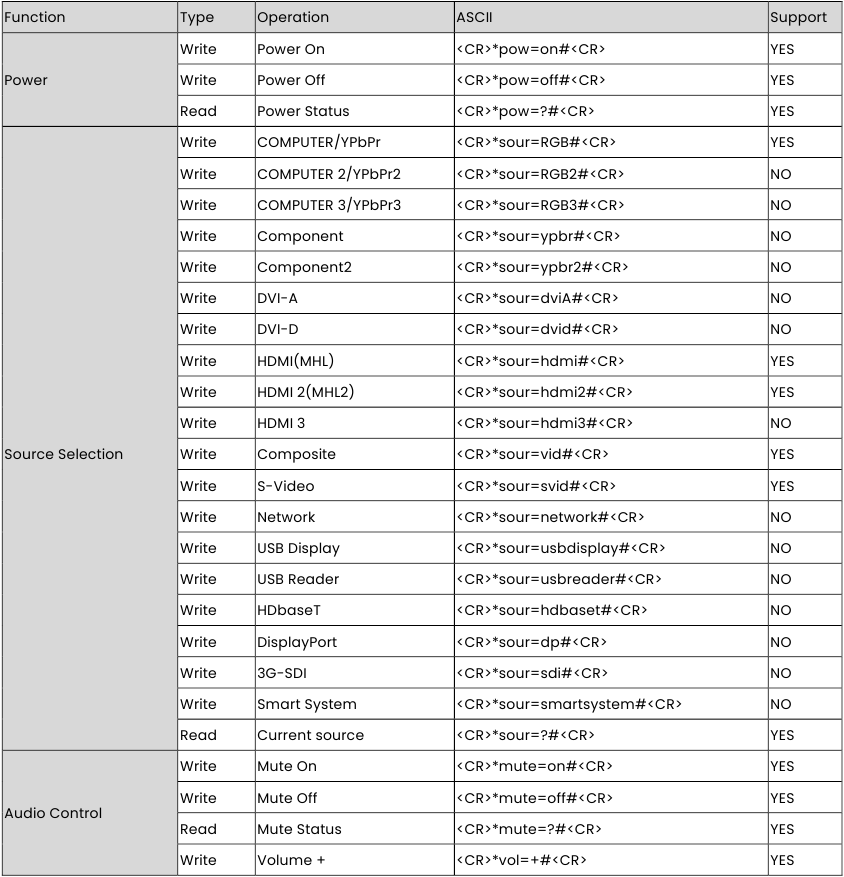

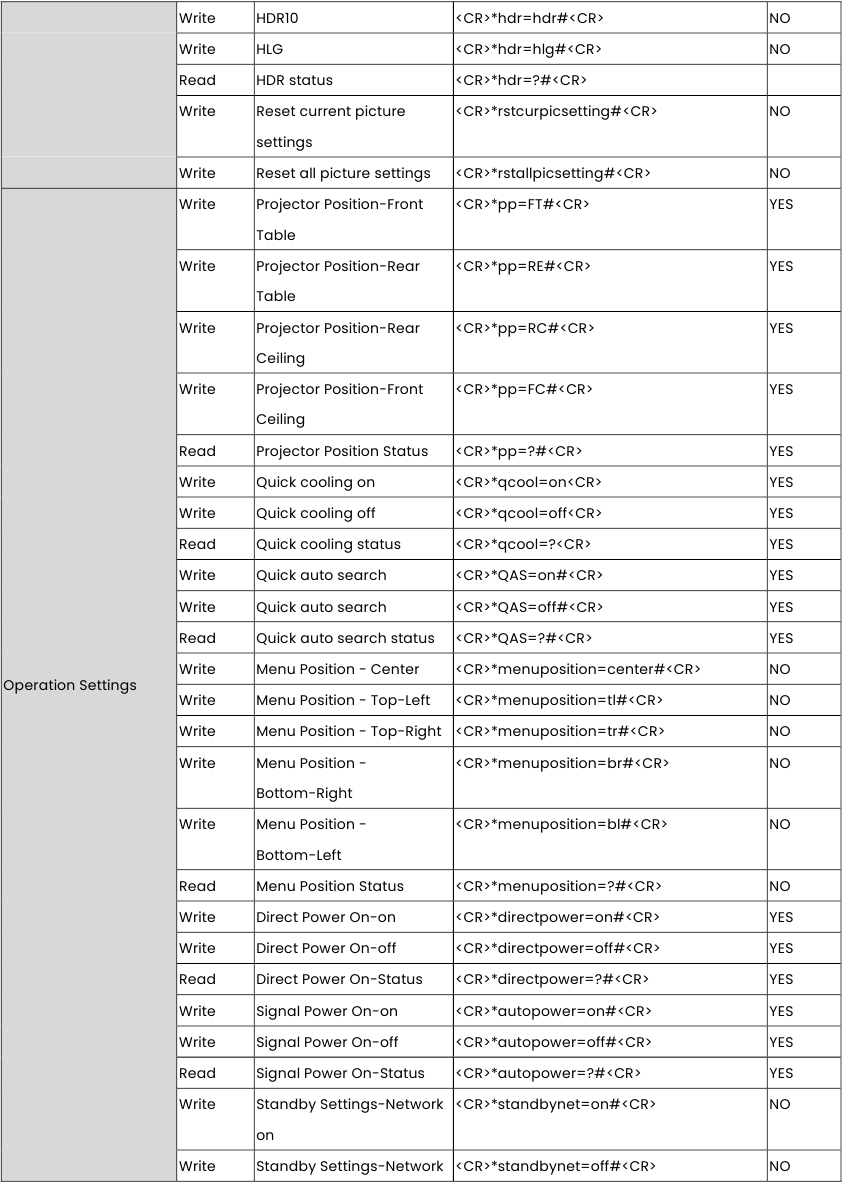

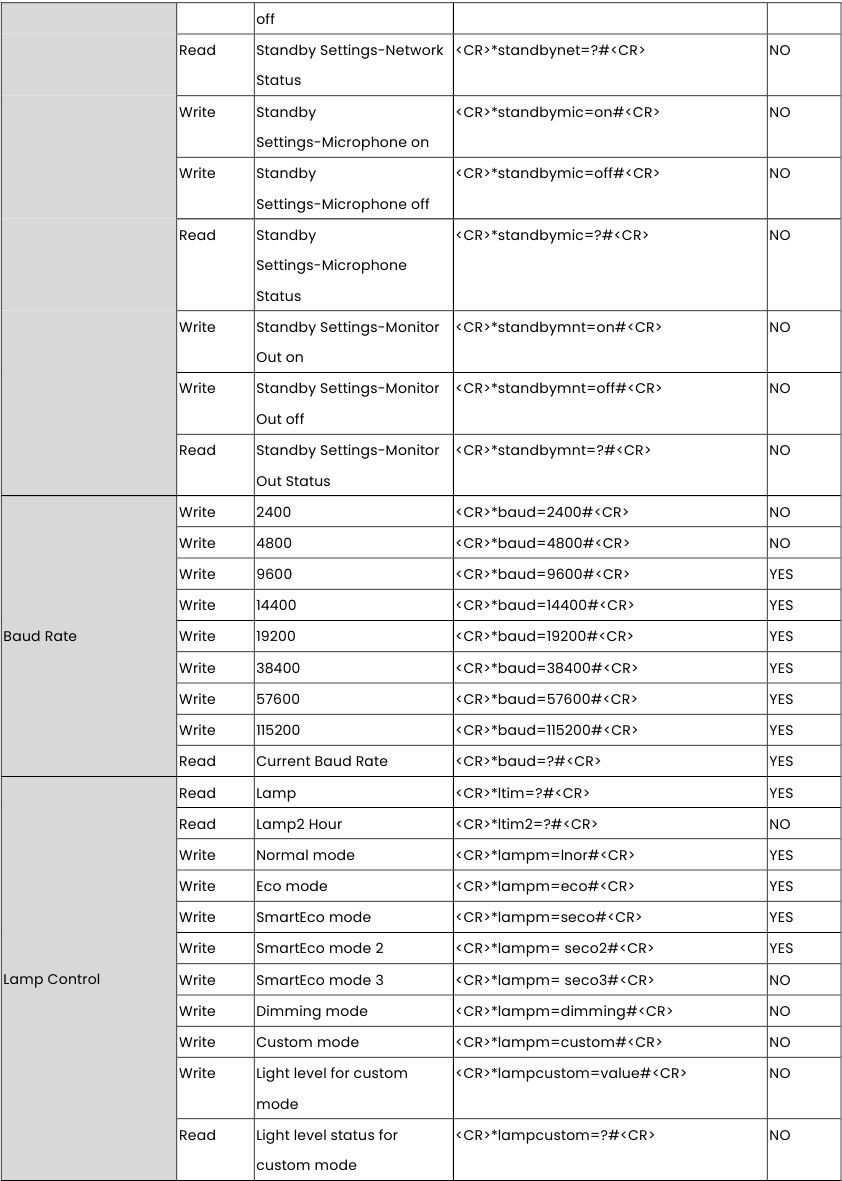

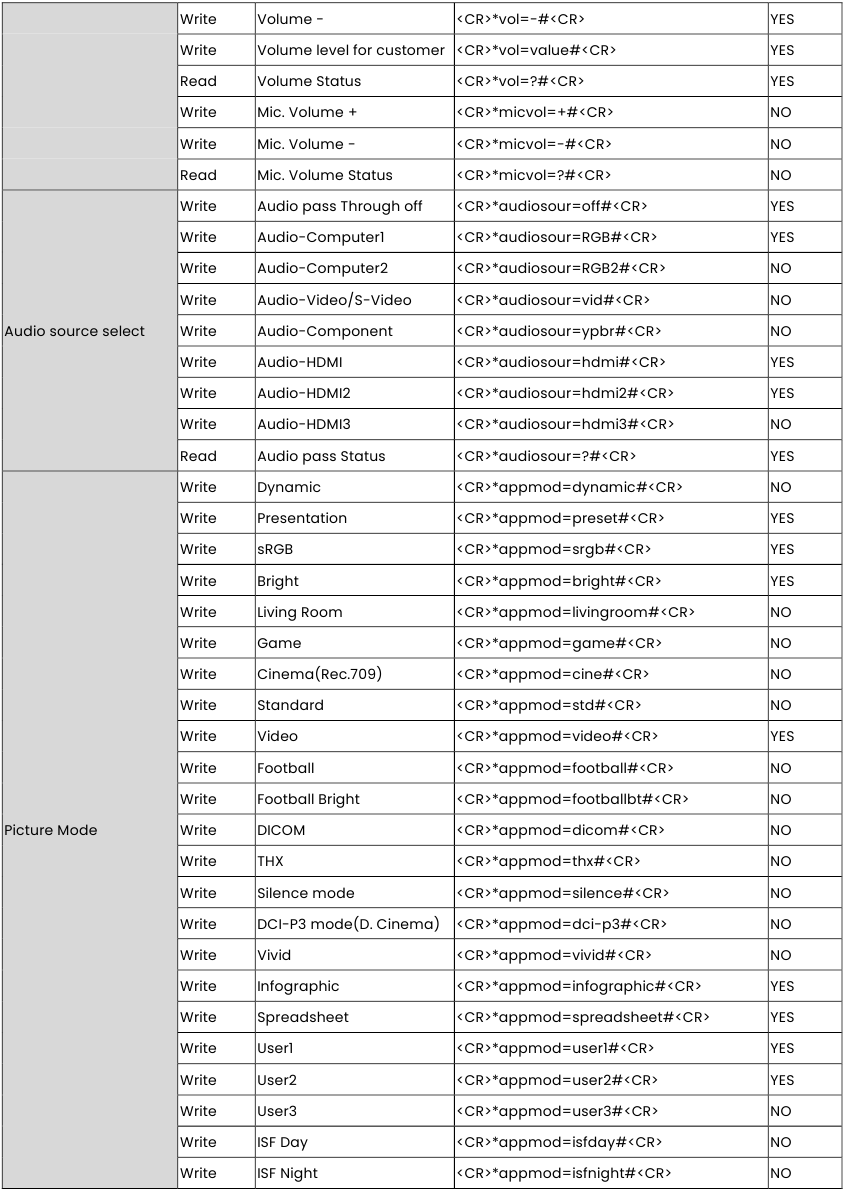

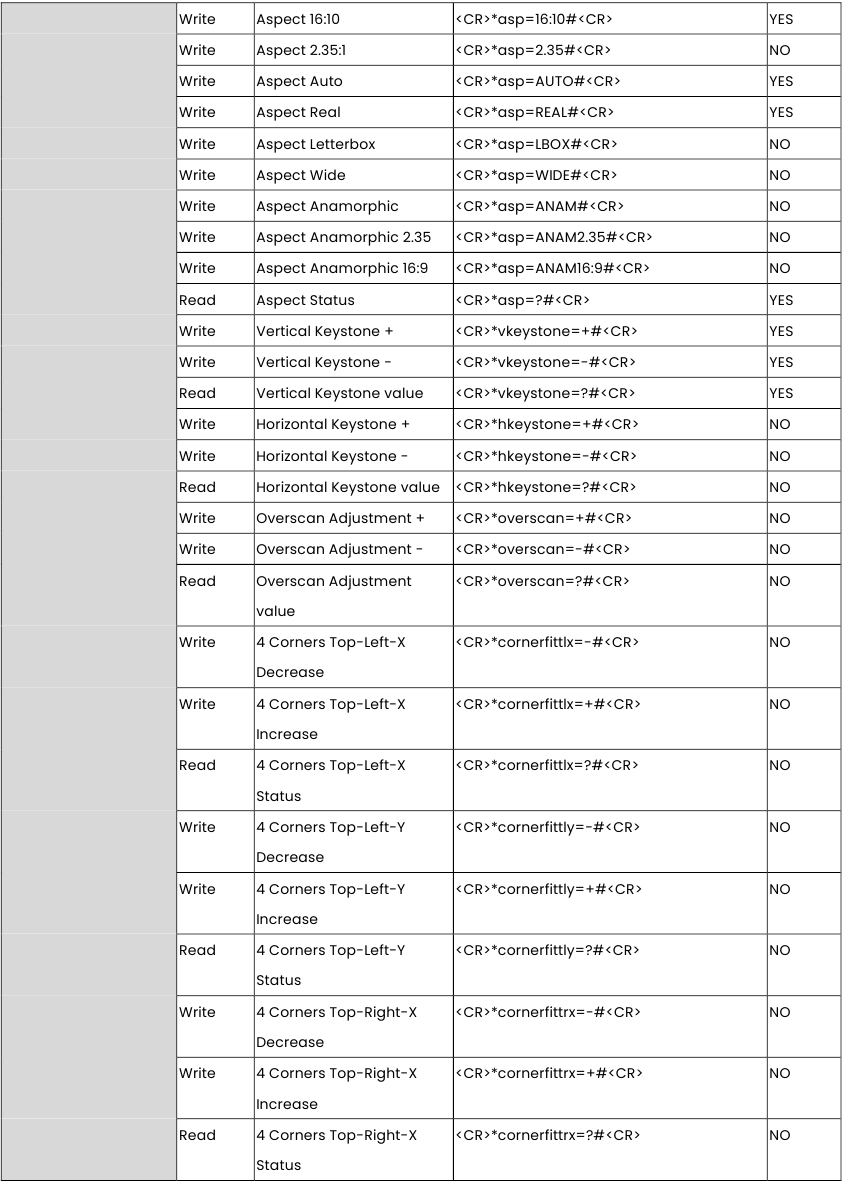

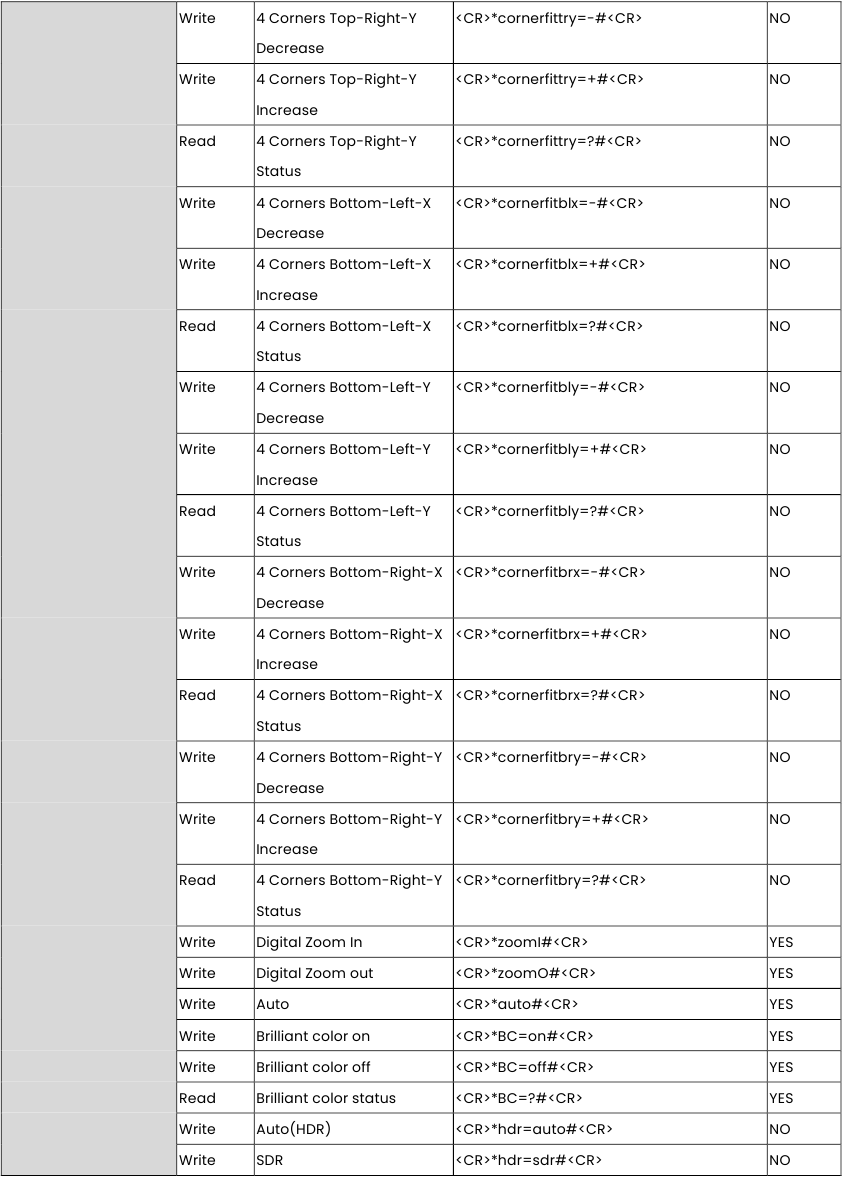

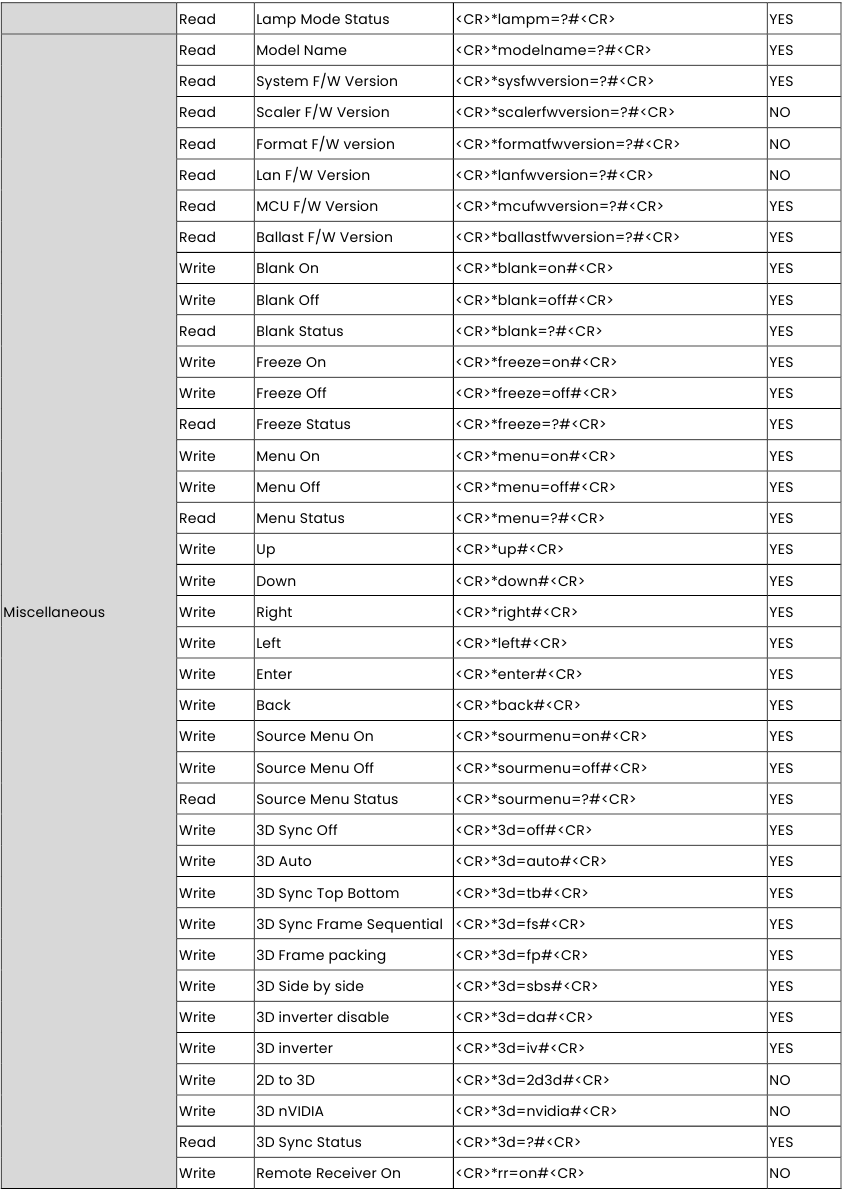

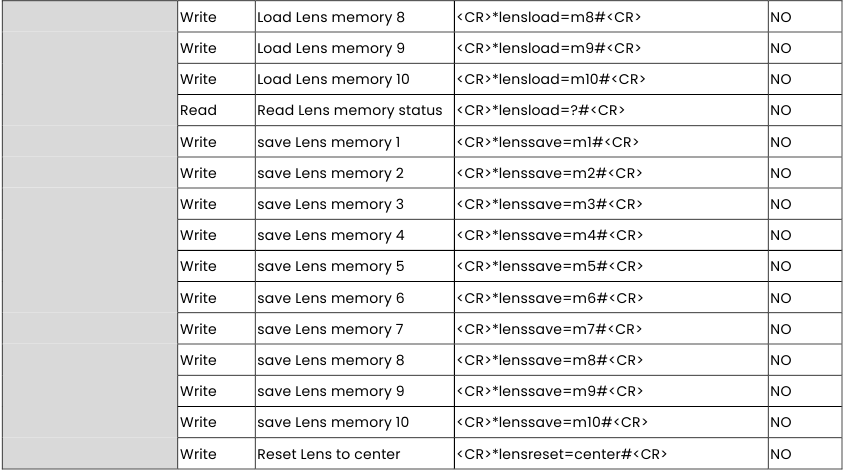

Commandotabel

Beschikbare functies verschillen per projectorspecificatie, invoerbronnen, instellingen, enz..
Commando's werken als het stand-byvermogen 0,5 W is of een ondersteunde baudrate is ingesteld. van de projector is
Hoofdletters, kleine letters en een mengeling van beide soorten tekens worden geaccepteerd voor een commando.
Als een commando-indeling illegaal is, wordt Illegal format ("Illegale indeling") herhaald.
Als een commando met de juiste indeling niet geldig is voor het projectormodel, wordt Unsupported item ("Niet-ondersteund item") herhaald.
Als een commando met de juiste indeling niet kan worden uitgevoerd onder bepaalde omstandigheden, wordt Block item ("Geblokkeerd item") herhaald.
Als RS232-bediening via LAN wordt uitgevoerd, werkt een commando ongeacht of het begint en eindigt met <CR>. Alle commando's en gedragingen zijn identiek aan de bediening via een seriële poort.

FAQ-video

Hoe gebruik ik een RS232-kabel om het volume en het geluid op de projector te regelen?
https://youtu.be/P4F26kEv60U
Hoe gebruik ik een RS232-kabelaansluiting om de projector aan en uit te zetten?
https://youtu.be/faGUvcDBmJE
Hoe de RS232-kabelaansluiting instellen

https://youtu.be/CYJRqyO6K1w

Hoe gebruik ik een RS232-commando om de ventilatorsnelheid en temperatuurwaarde op te vragen?

https://youtu.be/KBXEd -BCDKQ

BenQ.com

Referenties

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download BenQ MX560 Handleiding
