MUCAR CDL20 Handleiding

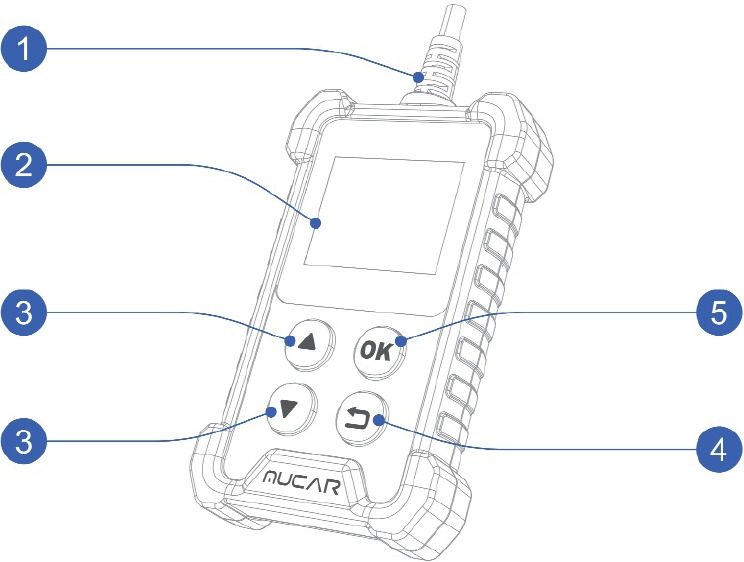

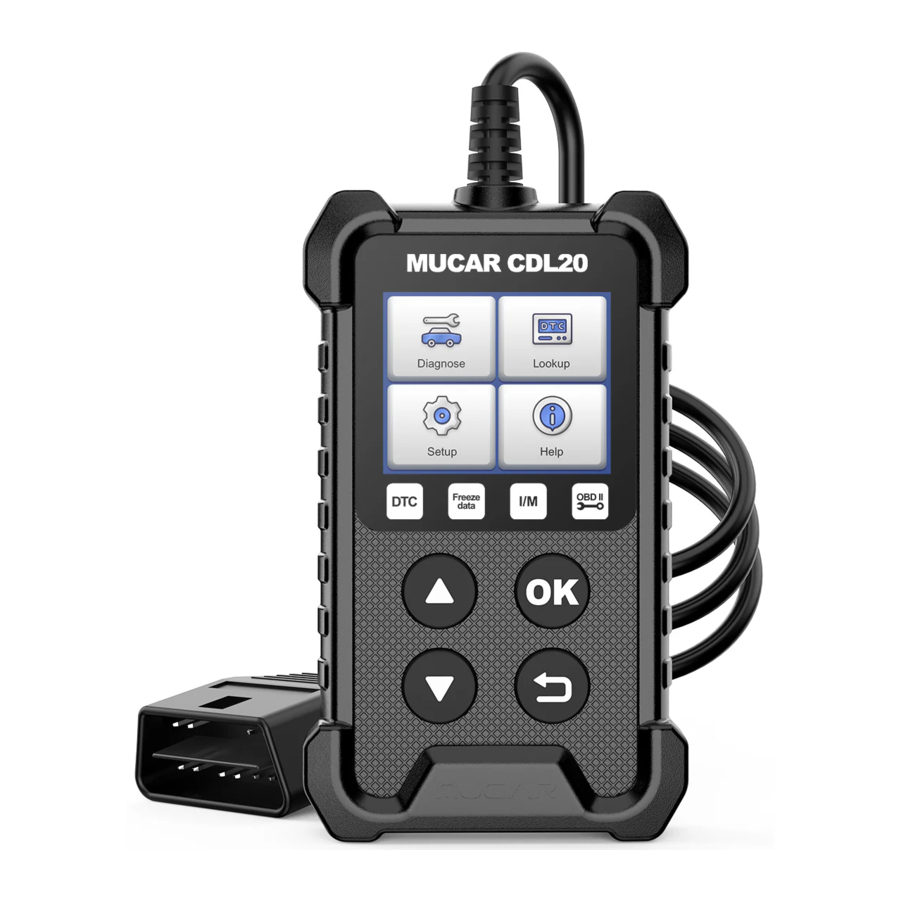

Productbeschrijvingen
- Diagnosekabel: Standaard OBDII TXGA-diagnose
- LCD-scherm: 1,77 inch scherm (128*160)
- Omhoog-, omlaagtoetsen: gebruikt om interactieve functies te selecteren
- Return-toets: Terug naar de bovenste functie
- OK Return: Bevestigingsknop
Technische specificaties
Scherm: 1,7 inch scherm
Werkomgeving: 0~50℃ (32~122℉)
Opslagomgeving: -20~60℃ (-4~140℉)
Voeding: 9-18V voertuigvoeding
Ondersteunde protocollen: ISO9141, KWP2000 (ISO 14230), J1850PWM,J1850VPM en CAN OBD II-protocol
Hoe te gebruiken
Locatie van de datalinkconnector (DLC)
De DLC (Data Link Connector of Diagnostic Link Connector) is meestal een 16-pins connector waar diagnosecodelezers communiceren met de boordcomputer van het voertuig. De DLC bevindt zich meestal op 30 cm van het midden van het instrumentenpaneel (dashboard), onder of rond de bestuurderszijde van de meeste voertuigen. Als de Data Link Connector zich niet onder het dashboard bevindt, moet er een label zijn dat de locatie aangeeft. Bij sommige Aziatische en Europese voertuigen bevindt de DLC zich achter de asbak en moet de asbak worden verwijderd om toegang te krijgen tot de connector. Als de DLC niet kan worden gevonden, raadpleeg dan de servicehandleiding van het voertuig voor de locatie.
Opmerking: zet het contact van het voertuig aan, het spanningsbereik van het apparaat moet 9-18 V zijn en de gasklep moet in de gesloten stand staan.
Toepassingsoverzicht
Wanneer de codelezer opstart, wordt het startscherm geopend. Dit scherm toont alle applicaties die op het apparaat zijn geladen. De volgende applicaties zijn vooraf geladen in de codelezer:
- Diagnose: leidt naar OBDII-schermen voor alle 9 generieke OBD-systeemtests.
- Opzoeken: leidt naar schermen voor het opzoeken van diagnoseprobleemcodes.
- Help: Hier vindt u de OBD-functie en systeeminstructies van het apparaat
- Instellen: U kunt de systeemtaal van deze machine instellen en u kunt de weergave-eenheid instellen om aan uw voorkeur te voldoen bij het gebruik van de codelezer.
- Selecteer "Diagnosis" (Diagnose), klik op "OK" (OK) om de systeemdiagnose te openen, klik op "OK" (OK) en open de diagnoselijst.
- Selecteer "READ CODE" (CODE LEZEN) en klik op "OK" (OK) om het voertuigtype te selecteren om DTC-diagnosegegevens te bekijken.
- Selecteer "ERASE CODES" (CODES WISSEN) om de foutcode te wissen.
- Selecteer " I/M READINESS" (I/M GEREEDHEID) en klik op "OK" (OK) om de I/M-gegevensstroom te bekijken.
- Selecteer "DATA STREAM" (GEGEVENSSTROOM) Bekijk alle gegevensstromen, klik vervolgens op "OK" (OK) en ten slotte kunt u de grafische gegevensstroom bekijken.
- Selecteer "FREEZE FRAME" (FREEZE FRAME) en klik op "OK" (OK) om de freeze frame-gegevensstroom te bekijken.
- Selecteer "O2 SENSOR TEST" (O2-SENSORTEST) en klik op "OK" (OK) om de O2-sensorgegevensstroom te bekijken.
- Selecteer "ON-BOARD MONITORING" (ON-BOARD MONITORING) en klik op "OK" (OK) om On-Board Monitor-gegevensstromen te bekijken.
- Selecteer "EVAP SYSTEM" (EVAP-SYSTEEM) en klik op "OK" (OK) om EVAP-gegevensstromen te bekijken.
- Selecteer "DTC LOOKUP" (DTC OPZOEKEN) en klik op "OK" (OK) om een foutcodeanalyse op te vragen.
- Selecteer "Help" (Help) en klik op "OK" (OK). Hier vindt u de OBD-functie en systeeminstructies van het apparaat.
- Selecteer "Set up" (Instellen) en klik op "OK" (OK) om de moedertaal, de meeteenheid, de opnamemodus en het geluid in te stellen.
Klantenservice
E-mailadres klantenservice: support@mythinkcar.com
Officiële website: https://www.mythinkcar.com
Producthandleidingen, video's, veelgestelde vragen en een dekkingslijst zijn beschikbaar op de officiële website van MUCAR.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download MUCAR CDL20 Handleiding
