Yamaha R-N800A, R-N800AB handleiding

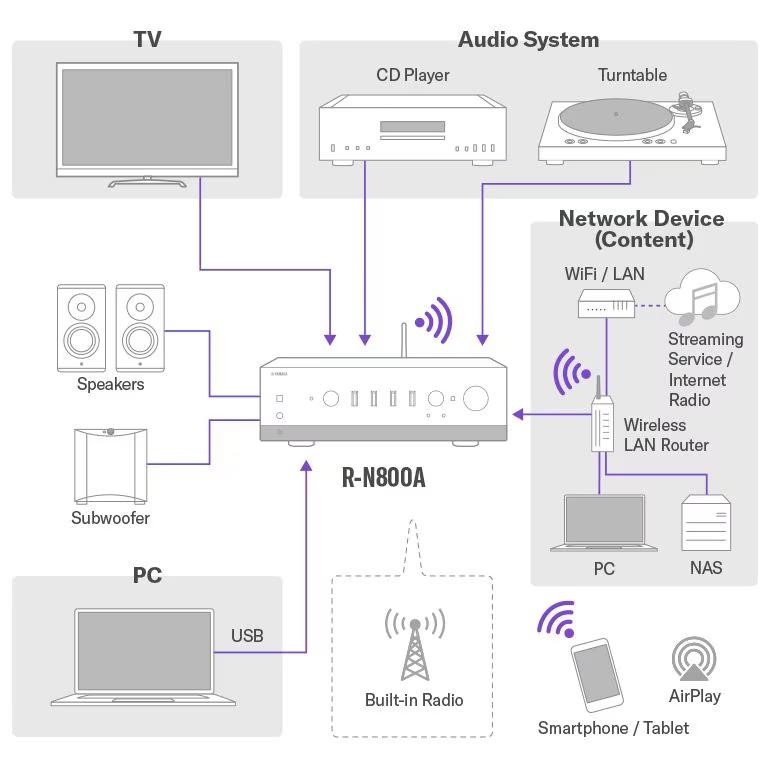

Compatibele invoerbronnen
De uitgebreide aansluitingen van de R-N800A omvatten speciale phono-ingangsaansluitingen, waarmee u eenvoudig een draaitafel kunt aansluiten en kunt genieten van muziek uit uw vinylplatencollectie.
Er is een stabiele transmissiemethode door middel van asynchrone transmissie toegepast. Bovendien is er een uiterst nauwkeurige speciale kristalklok geïnstalleerd om de signaalnauwkeurigheid te verbeteren. Het ondersteunt ook DSD 11.2MHz native weergave en PCM 384kHz weergave, zodat u kunt genieten van een uitzonderlijk hoge geluidskwaliteit die optimaal profiteert van audiobronnen met hoge resolutie.
DAB en DAB+ zijn Digital Audio Broadcasting-formaten die een grote selectie radiostations met een hoge geluidskwaliteit bieden. Andere voordelen zijn onder meer automatische afstemming op beschikbare stations met een lijst om uit te kiezen en weergave van informatie zoals de stationsnaam. U kunt 40 DAB / DAB+ zenders voorkeuzezenders instellen.
*Beschikbaarheid van DAB / DAB+ tuner varieert per regio

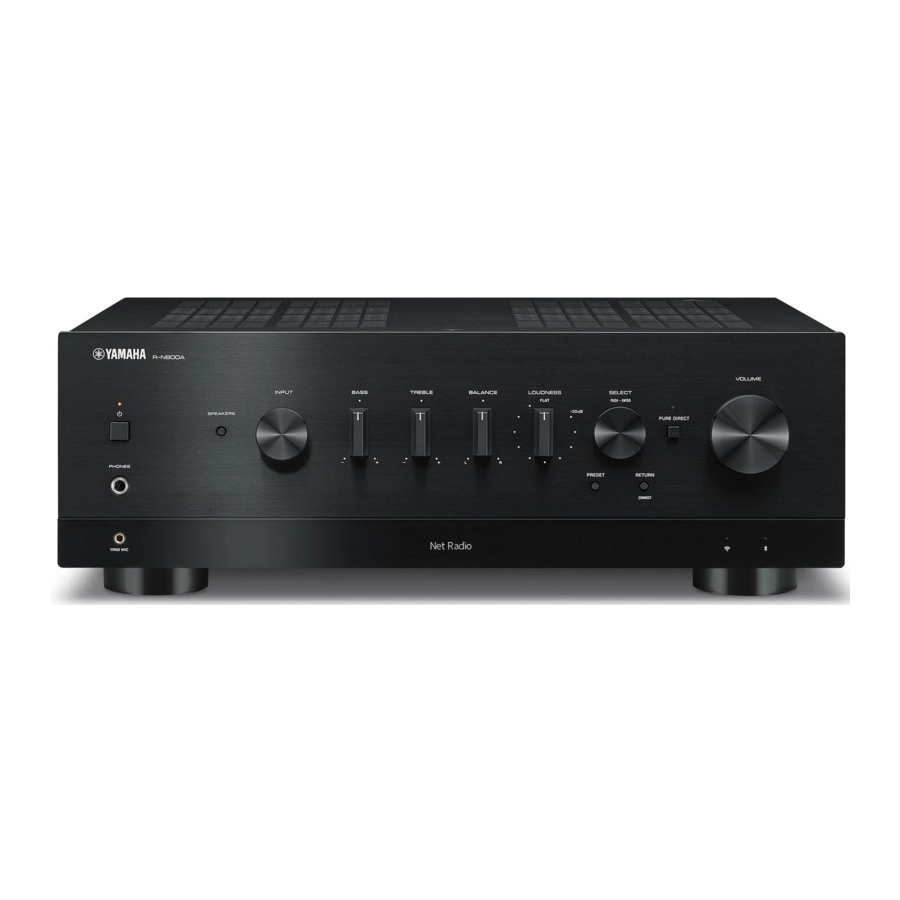

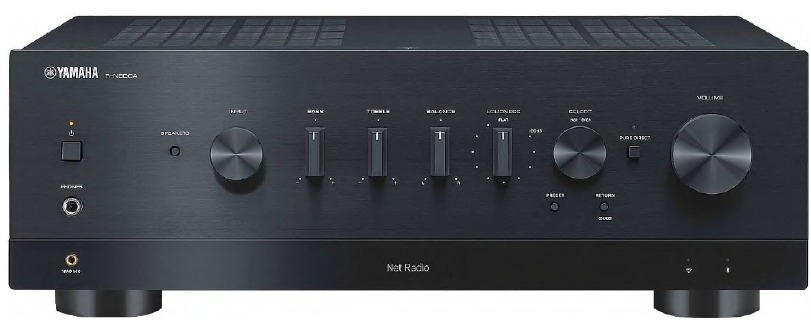

Voorpaneel
Hieronder volgen de namen van de onderdelen op de voorkant van het apparaat en een uitleg van hun functies.
![]()
(Power)-schakelaar
Schakelt de stroom van het product IN (![]()
) / UIT (![]()
).
Als de stroom AAN staat, drukt u op de![]()
(Power)-toets op de afstandsbediening om de stroom tussen AAN en Stand-by te schakelen. Dit product gaat ook in de stand-by stand in de volgende situaties.
(Power)-schakelaar
) / UIT (
).- Wanneer de Auto Power Standby-functie actief is
LET OP
De afstandsbediening werkt niet als de stroom UIT staat. Dit product kan ook niet worden gekoppeld aan een Bluetooth-apparaat, een netwerkapparaat of de MusicCast Controller-app.
- Power-indicator
Licht als volgt op om de stroomstatus aan te geven.
Stroom AAN: Indicator licht op.
Stroom in stand-by: Indicator brandt zwak.
Stroom UIT: Indicator is uit.
LET OP
Wanneer de indicator knippert, betekent dit dat het beveiligingscircuit is geactiveerd en dat de stroom niet wordt ingeschakeld om het product te beschermen. Neem contact op met een erkend Yamaha-servicecentrum om het te laten repareren.
- SPEAKERS
Schakelt de luidsprekers die zijn aangesloten op de SPEAKERS L/R A- en B-aansluitingen op het achterpaneel. - INPUT
Selecteert de ingangsbron. - BASS
Past het volume van het lagefrequentiebereik aan. - TREBLE
Past het volume van het hoogfrequentiebereik aan. - BALANCE
Past de links/rechtsbalans van het volume aan. - LOUDNESS
Past zich aan om het gemakkelijker te maken om bas en treble te horen, zelfs bij lage volumes. Als de YPAO Volume-functie is ingeschakeld, kan de LOUDNESS-aanpassing niet worden gebruikt. - SELECT (PUSH-ENTER)
Wordt gebruikt voor zaken als het bedienen van de menu's op het voorpaneel. Draai hieraan om een item te selecteren en druk erop om de selectie te bevestigen. - PURE DIRECT/Indicator
Schakelt de Pure Direct-functie AAN/UIT. Wanneer dit AAN staat, gaat de indicator branden en wordt het voorpaneel uitgeschakeld. - VOLUME
Past het volume aan. - PHONES-aansluiting
Voor het aansluiten van een hoofdtelefoon (compatibel met standaard stereo telefoonaansluitingen).
LET OP
Er kan geen audio worden uitgevoerd naar luidsprekers die op dit product zijn aangesloten wanneer een hoofdtelefoon is aangesloten. Ook wordt de uitvoer van de PRE OUT-aansluiting UITgeschakeld.
- YPAO MIC-aansluiting
Voor het aansluiten van de meegeleverde YPAO-microfoon. - Signaalontvanger afstandsbediening
Ontvangt het signaal (infrarood) van de afstandsbediening. - Voorpaneel
Geeft verschillende informatie en menu's weer. - PRESET
Wordt gebruikt voor het oproepen van geregistreerde (vooraf ingestelde) radiostations en geregistreerde nummers/internetradiostations. - RETURN/CONNECT
Wordt gebruikt voor zaken als het bedienen van de menu's op het voorpaneel.
Ook gebruikt bij het registreren van dit product op het MusicCast-netwerk. - Draadloze LAN-indicator
Licht op wanneer dit product is verbonden met een draadloos netwerk. - Bluetooth-indicator
Licht op wanneer een Bluetooth-apparaat is aangesloten.

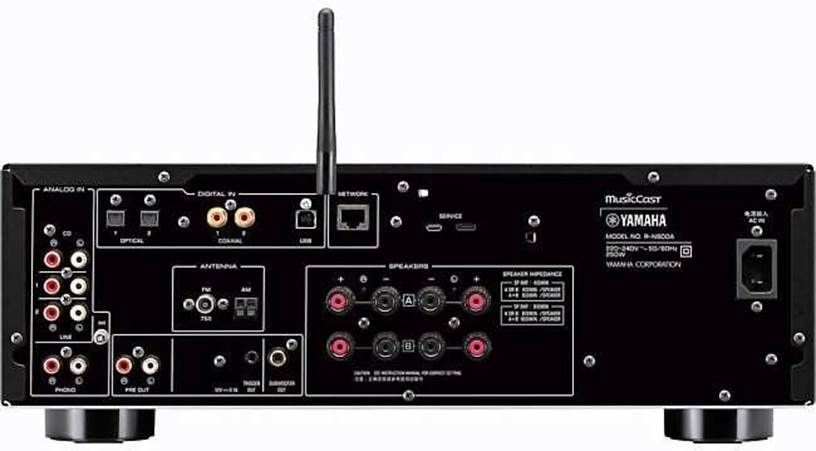

Achterpaneel
Hieronder volgen de namen van de onderdelen op de achterkant van het apparaat en een uitleg van hun functies.
- CD IN-aansluitingen
Voor het aansluiten op de analoge audio-UITGANG van apparaten zoals CD-spelers. - OPTICAL 1-2 IN-aansluitingen
Voor het aansluiten op externe apparaten met een optische digitale uitgang. - COAXIAL 1-2 IN-aansluitingen
Voor het aansluiten op externe apparaten met een coaxiale digitale uitgang. - USB-poort
Voor het aansluiten op computers. Compatibel met USB type B-connectoren. - NETWORK-aansluiting
Voor het aansluiten van een netwerkkabel wanneer u dit product aansluit op een bekabeld netwerk. - Draadloze antenne
Voor het aansluiten van dit product op een draadloos netwerk (Wi-Fi). Het wordt ook gebruikt voor Bluetooth-verbindingen. - SERVICE-poorten
Dit zijn servicepoorten die worden gebruikt bij het uitvoeren van reparaties, enz. Sluit er niets op aan. - AC IN-aansluiting
Voor het aansluiten van het meegeleverde netsnoer. - LINE 1-2 IN-aansluitingen
Voor het aansluiten op externe apparaten met analoge audio-UITGANG. - PHONO IN-aansluitingen
GND-aansluiting
Voor het aansluiten op een draaitafel (platenspeler). - PRE OUT-aansluitingen
Geeft hetzelfde audiosignaal uit dat wordt uitgevoerd naar de SPEAKERS L/R-aansluitingen. - ANTENNA-aansluiting
Voor het aansluiten op een radioantenne. - TRIGGER OUT-aansluiting
Voor het aansluiten op externe apparaten die de triggerfunctie ondersteunen. - SUBWOOFER OUT-aansluiting
Voor het aansluiten op een subwoofer met een ingebouwde versterker. - SPEAKERS L/R-aansluitingen
Voor het aansluiten op luidsprekers.
