Teac 3340S Handleiding

Inleiding

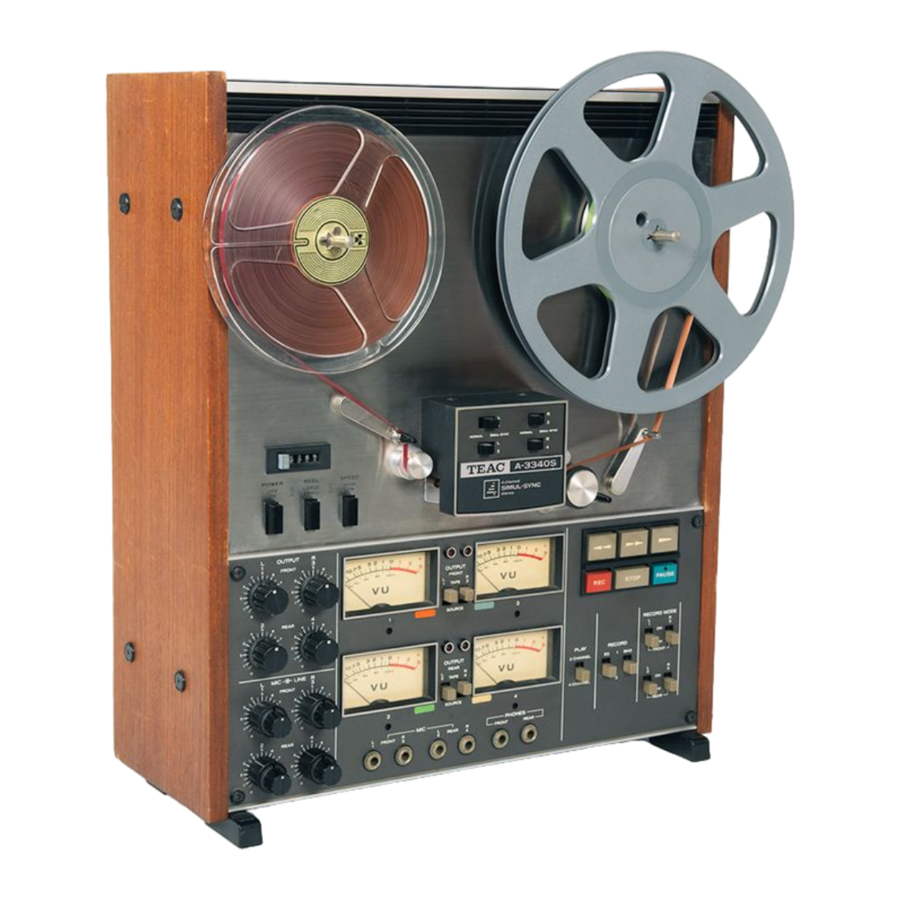

Gefeliciteerd. U bent nu de trotse eigenaar van een TEAC 3340S 4-kanaals Simul-Sync tapedeck, de tweede generatie van TEAC's beroemde Creator-serie. Het bezitten van een TEAC 3340S is alsof u een opnamestudio tot uw beschikking hebt. Het geeft u vier afzonderlijke kanalen in één richting waarop signalen van acht verschillende bronnen gelijktijdig of één kanaal tegelijk - synchroon - kunnen worden opgenomen. Onafhankelijke microfoon- en lijnin- en uitgangen, elk met hun eigen niveauregelaars, bieden vrijwel onbeperkte meng- en mixmogelijkheden. De sonische effecten tot uw beschikking zijn eindeloos - en alleen beperkt door uw verbeelding.

De TEAC 3340S, ontwikkeld en vervaardigd door TEAC Corporation, de leiders in taperecordertechnologie, zal u jarenlang opname- en luisterplezier bezorgen als u de zorg en aandacht blijft geven die dit deck tijdens de creatie heeft gekregen. Daartoe raden wij u aan de inhoud van deze handleiding zorgvuldig te lezen en te gebruiken. Met een minimum aan regelmatig preventief onderhoud en respect voor de beperkingen en mogelijkheden, zult u blijven genieten van de sensatie van het gebruiken en bezitten van de TEAC 3340S.

OPERATIONELE BEPERKINGEN

De TEAC 3340S is zeer goed geconstrueerd en aanpasbaar aan een breed scala aan omstandigheden. Niettemin heeft het bepaalde grenzen waarmee rekening moet worden gehouden, net als alle elektronische apparaten. Om de levensduur van uw nieuwe deck te verlengen, dient u bij de installatie en bediening van de 3340S rekening te houden met de volgende factoren.

Montagepositie
Dit deck kan zowel in de rechtopstaande als in de horizontale positie worden gebruikt. De rechtopstaande positie heeft de voorkeur omdat deze een efficiëntere ventilatie biedt. Voor horizontale bediening dient u altijd de rubberen montagevoeten aan de achterranden van het deck te bevestigen en te gebruiken ter bescherming van de afdekplug van de afstandsbediening/timerbediening.

Locaties met constant hoge temperatuur
Gebruik dit apparaat niet in de buurt van verwarmingstoestellen of bovenop een versterker, waar de warmte van de versterker zou bijdragen aan een stijging van de bedrijfstemperatuur van het deck. Plaats het apparaat niet op een plaats waar het wordt blootgesteld aan direct zonlicht in de zomer. Extreme temperaturen zullen niet alleen de geluidskwaliteit verslechteren, maar ook de nuttige levensduur van het apparaat verkorten. Vermijd temperaturen hoger dan 38 °C.

Locaties met extreem lage temperatuur
Op locaties met lage temperaturen zullen de smeermiddelen verharden en kan geen bevredigende werking worden verwacht. De werking zal traag zijn en de aandrijfmotoren kunnen overbelast raken. Vermijd temperaturen lager dan 4 °C.

Locaties met hoge luchtvochtigheid
Hoge luchtvochtigheid zal corrosie en mogelijke schimmelgroei op de printplaten versnellen, waardoor de levensduur en prestaties van de apparatuur worden verkort.

Stofomgevingen
Uw TEAC-deck is een nauwkeurig gebouwde machine en moet als zodanig worden beschermd tegen stof. Gebruik in een stoffige omgeving zal leiden tot overmatige slijtage van de lagers en de tapekop. De tapedeck moet stofvrij worden gehouden.

Fluctuerende voedingsspanning
Als u zich in een gebied bevindt waar de schommelingen in de AC-lijnspanning groot zijn, kan het gebruik van een spanningsregelaar raadzaam zijn.

• Foto's en/of illustraties kunnen enigszins afwijken van het uiterlijk van uw deck wanneer er verbeteringen in het productieontwerp zijn opgenomen.

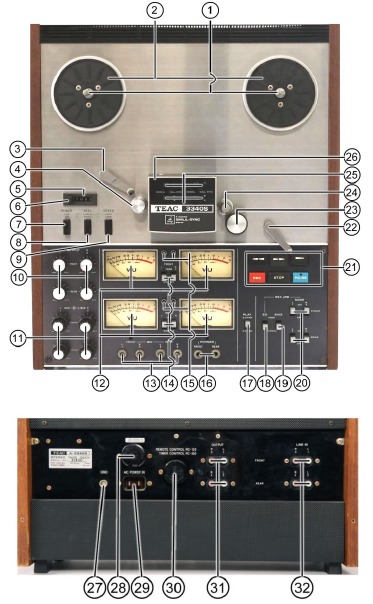

Locatie van functies en bedieningselementen

1. Quick-Lock reelhouders houden de tapespoelen stevig vast aan de spoeltafels.
2. Spoeltafels vormen een platform voor de tapespoelen
3. Tapespanningsarm fungeert als een mechanisch filter met de tapegeleider (4) om de juiste tapespanning te behouden.

4. Tapegeleider
5. Index Counter geeft de relatieve locatie van selecties op de tape aan
6. Index Counter Reset button herstelt de tellercijfers naar "0000"

7. POWER switch (AAN/UIT-schakelaar) Indrukken om de stroom in te schakelen, VU-meterlampen lichten op zoals geselecteerd door de PLAY switch (afspeelschakelaar) 17. Nogmaals indrukken voor UIT.
8. REEL Size selector switch (schakelaar voor spoelgrootte) Bepaalt de juiste tegenspanning en spoelkoppel voor GROTE (10 1/2") of KLEINE (7") spoelgroottes.

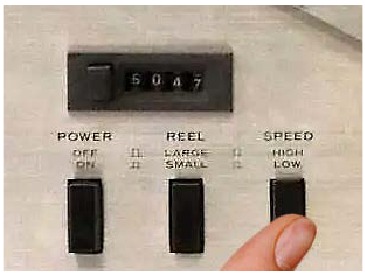

9. SPEED selector switch (snelheidsschakelaar) Indrukken voor de LAGE snelheid van 7 1/2 ips (19 cm/s), loslaten voor de HOGE snelheid van 15 ips (38 cm/s).
10. OUTPUT Level controls (uitgangsniveauregelaars) Vier, onafhankelijke regelaars voor het regelen van het niveau naar de OUTPUT jacks (uitgangsbussen) 31.
11. MIC/LINE Input Level controls (microfoon-/lijningangsniveauregelaars) Dubbele concentrische knoppen die het opname-ingangsniveau regelen. Het voorste, middelste gedeelte van elke knop is voor MIC-ingangen. Het achterste, buitenste gedeelte van elke knop is voor LIJN-ingangen
12. VU Meters (VU-meters) Bieden individuele kanaalbewaking tijdens opname of afspelen. De plaatsing van de VU-meters komt overeen met de OUTPUT (uitgang) en Input Level controls (ingangsniveauregelaars) en met de standaard microfoon- en luidsprekergeometrie voor 4-kanaals opname en afspelen.

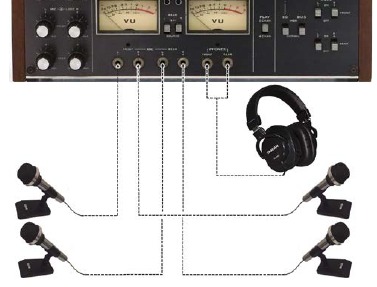

13. FRONT-MIC-REAR Microphone Input Jack (microfooningang voor/achter) Voor standaardmicrofoons, hoge impedantie (600 tot 10000 ohm).

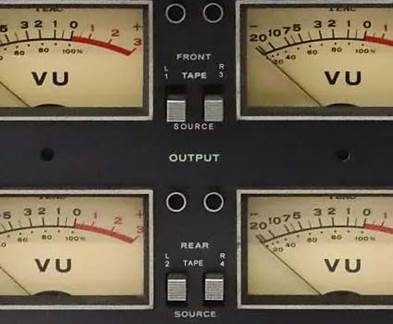

14. OUTPUT Monitor selector switches (schakelaars voor de uitgangsmonitor) Selecteer TAPE (tape) of SOURCE (bron) monitor voor elk kanaal dat wordt weergegeven op de VU-meter en te horen is via de PHONES (koptelefoon) en OUTPUT jacks (uitgangsbussen).
15. Record indicator lights (opnamecontrolelampjes) Lichten op wanneer het bijbehorende kanaal in de Record Mode (opnamestand) staat.
16. PHONES jacks (koptelefoonaansluitingen) (VOOR — ACHTER) Aansluitingen voor 8 ohm stereo hoofdtelefoons, één voor de VOORSTE twee kanalen (1 & 3), een andere voor de ACHTERSTE twee kanalen (2 & 4).

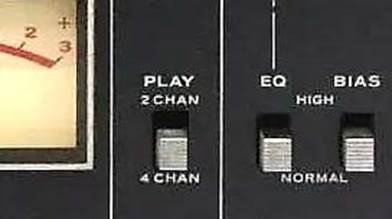

17. PLAY (2CHAN/4CHAN) switch (afspeelschakelaar (2-kanaals/4-kanaals)) Selecteert 2-kanaals (stereo) of 4-kanaals werking tijdens afspelen en opnemen. Schakelaar moet in de 4 CHAN-positie (4-kanaals positie) staan voor 4-kanaals opname. De onderste twee (ACHTERSTE) VUE-meterlampen gaan uit wanneer 2 CHAN (2-kanaals) is geselecteerd.

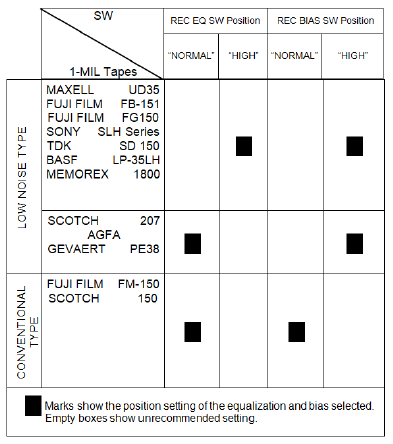

18. RECORD ~ EQ switch (opname ~ EQ-schakelaar) Selecteert de juiste egalisatie voor Low Noise/High Output (lage ruis/hoge uitgang) (HIGH (hoog)), of conventionele tapes (NORMAL (normaal)).
19. 19 RECORD ~ BIAS switch (opname ~ BIAS-schakelaar) Selecteert de juiste biasstroom voor Low Noise/High Output (lage ruis/hoge uitgang) (HIGH (hoog)) of conventionele tapes (NORMAL (normaal)).

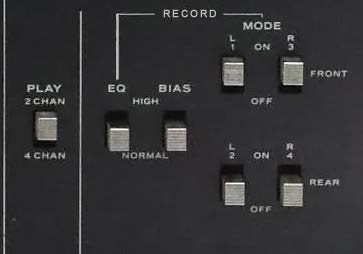

20. RECORD MODE switches (opnamestandenschakelaars)
    Selecteer welk kanaal of welke kanalen worden opgenomen
21. Control Center (bedieningspaneel) Bevat 6 knoppen die de beweging van het tapetransport en de opname-activering regelen
22. Shut-Off Arm (uitschakelarm) Schakelt de elektrische stroom van het transportgedeelte uit als de tape breekt of eindigt. Zorgt ook voor tapegeleiding.

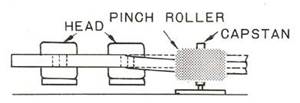

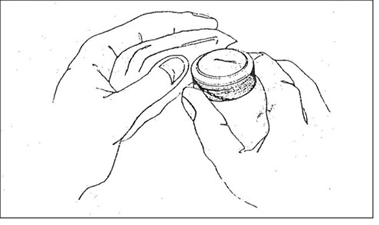

23. Pinch Roller (aandrukrol) Oefent de juiste druk uit zodat de tape door de kaapstander wordt aangedreven. Alleen ingeschakeld in de standen Play (afspelen) en Record (opnemen)
24. Capstan (kaapstander) Drijft de tape aan met een constante snelheid in de Play (afspelen) of Record modes (opnamestand). Niet ingeschakeld met de Pinch Roller (aandrukrol) tijdens Fast Forward (snel vooruitspoelen) of Rewind modes (terugspoelen), maar de rotatie gaat door totdat de elektrische stroom van het transport wordt verwijderd.

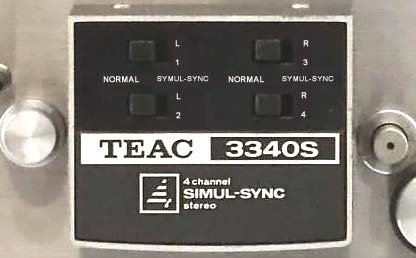

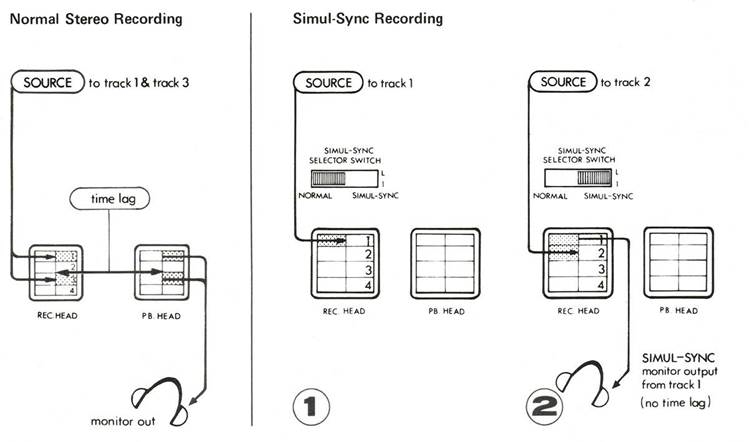

25. NORMAL/SIMUL-SYNC switches (normaal/simul-sync-schakelaars) In de NORMAL position (normale stand) wordt de TAPE (tape) monitorfunctie uitgevoerd door de Playback head (afspeelkop). In de SIMUL-SYNC position (simul-sync-stand) wordt de functie overgeschakeld naar de record head (opnamekop) om synchronisatie mogelijk te maken met materiaal dat op een ander kanaal wordt opgenomen. Gebruik altijd de NORMAL position (normale stand) tijdens de normale Playback operation (afspeelbewerking).
26. Head Housing (kopbehuizing) Beschermt de koppen en SIMUL-SYNC switches (simul-sync-schakelaars) tegen stof en beschadiging.
27. GND connection (GND-aansluiting) Voor het aansluiten van een aardingsdraad tussen componenten of op aarde om elektrische brom te elimineren.
28. FUSE holder (zekeringhouder) Bevat een zekering van 2 ampère ter bescherming tegen overbelasting.
29. AC POWER IN (AC-stroominvoer) Male Sacket Sluit hier het elektrische netsnoer aan.

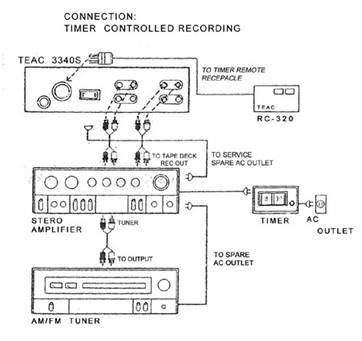

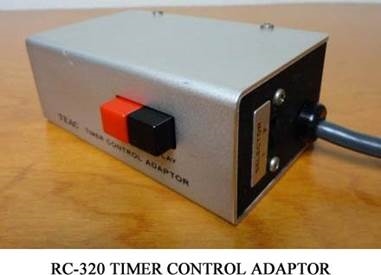

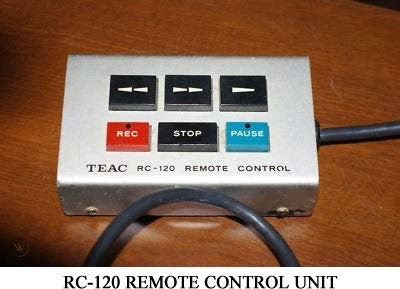

30. REMOTE CONTROL RCO-120/TIMER CONTROL RC-320 Dummy Plug (afstandsbediening RCO-120/timerbediening RC-320-afdekplug) Tenzij een van de twee optionele accessoires hier is aangesloten, moet deze Dummy Plug (afdekplug) worden geplaatst om een goede werking van het tapetransport mogelijk te maken.
31. OUTPUT jacks (uitgangsbussen) Sluit aan op de Discrete inputs (discrete ingangen) van een 4-kanaals versterker of twee 2-chaniel versterkers. Let op: de kanaalaanduiding komt overeen met de VU
32. LINE IN jacks (lijningangsbussen) Lijningangen voor opname zijn aangesloten op deze vier-pins snoeraansluitingen.

Basisverbinding en luidsprekerplaatsing

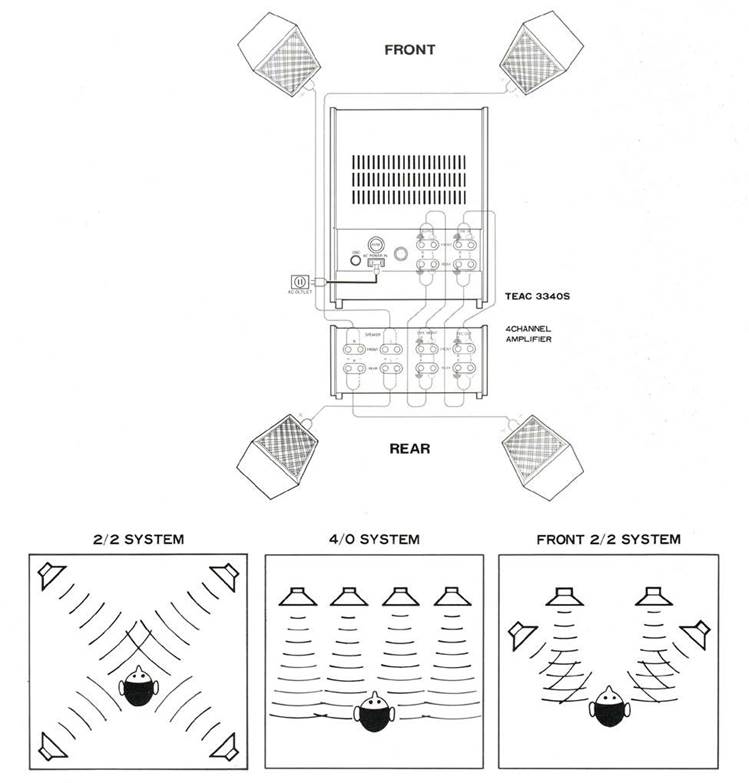

4-sporen / 4-kanaals aansluitingen

De 3340S is een discrete 4-kanaals stereotapedeck. Om alle vier de kanalen volledig te benutten, moet het worden gebruikt met twee afzonderlijke 2-kanaals versterkers of (bij voorkeur) met één 4-kanaals stereoversterker met afzonderlijke, discrete in- en uitgangen voor elk van de vier kanalen. Om de compatibiliteit met standaard 2-kanaals stereotapes te behouden, zijn de kanalen genummerd om overeen te komen met de sporen op de tape. Ze zijn verder aangeduid als "Front" en "Rear" om ze te identificeren met de normale microfoon- en luidsprekerplaatsing.

Kanaal 1 is dus VOOR, L1-kanaal; kanaal 2 is ACHTER, L2; kanaal 3 is VOOR, R3; en kanaal 4 is ACHTER, L4. De LINE IN (lijningang) en OUTPUT jacks (uitgangsbussen) van de 3340S moeten worden aangesloten op de overeenkomstige aanduidingen op het paneel van de 4-kanaals versterker.

Als uw 4-kanaals versterker geen discrete uitgang heeft voor 4-kanaals taperecorders met 4 afzonderlijke bussen die overeenkomen met de LINE IN jacks (lijningangsbussen) op de 3340S, kunnen geen discrete 4-kanaals opname en weergave van het deck worden verwacht.

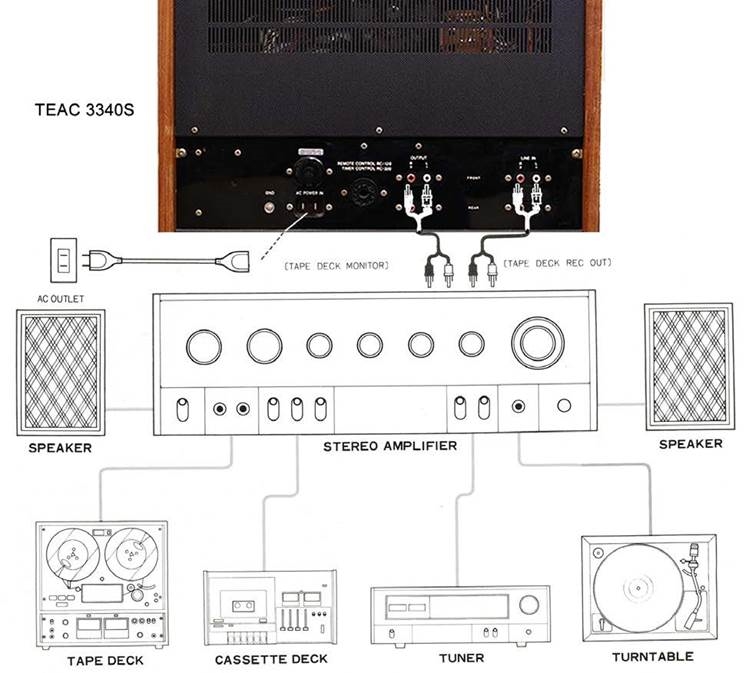

4-sporen / 2-kanaals aansluitingen

Als u de 3340S als een conventionele 2-kanaals stereotapedeck wilt gebruiken, gebruikt u alleen de FRONT (voorste) aansluitingen (L1 en R3). Vergeet niet om de PLAY switch (afspeelschakelaar) aan de voorkant van het deck in de 2CHAN position (2-kanaals positie) te plaatsen en deze daar te laten staan.

Basisbediening van de TEAC 3340S

Transportbediening

Bepaalde bewerkingen zijn fundamenteel voor de werking van de tapedeck en worden in deze handleiding in een paar woorden genoemd wanneer ze daadwerkelijk een zekere mate van vertrouwdheid met de werking van het tapetransport vereisen. Sluit alleen het AC-netsnoer aan en gebruik een spoel blanco (onbeschreven) tape en een lege spoel.

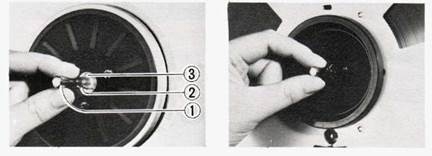

Quik-Lok spoelhouders

1. Draai de spoelas volledig tegen de klok in los.
2. Lijn de buitenste 3 indexlipjes (Ref. 2) en de binnenste 3 indexlipjes (Ref. 3) uit. Dit doet u door het bovenste lipjesgedeelte (Ref. 2) iets tegen de klok in te draaien om de lipjes in een rechte lijn tussen de twee secties te plaatsen.
3. Pak met beide handen een spoel en het middelste gat gedeeltelijk over de spoelas (Ref. 1). Draai de spoel vervolgens voorzichtig tegen de klok in terwijl u de spoel volledig op de draaitafel schuift. Wanneer de buitenste 3 indexlipjes (Ref. 2) volledig zichtbaar zijn boven de spoel, kunt u doorgaan naar stap (d).
4. Draai het buitenste lipjesgedeelte (Ret. 2) voorzichtig met de klok mee totdat het stopt (ongeveer 60 graden of 1/6 van een omwenteling. Draai vervolgens de spoelas ongeveer 3 omwentelingen met de klok mee, zodat deze strak zit met de vingertop (de tape wikkelt snel op de linker spoel). De buitenste indexlipjes moeten ongeveer halverwege tussen de bijbehorende sleuven op de spoel staan.

LET OP: De tape moet de linkerkant van de spoel verlaten.

Als metalen spoelen met een groot middengedeelte (NAB 10-1/2") moeten worden gebruikt, plaatst u de plastic spoeladapters in het midden van de metalen spoelen voordat u ze op de spoeltafels plaatst. Plaats ook de spoelhoogteadaptervellen op de spoeltafels. Deze inzetstukken en vellen zijn inbegrepen in het standaardaccessoirepakket dat bij uw deck wordt geleverd. Gebruik altijd een spoel van hetzelfde type en formaat op de rechter haspel. Beide spoelen moeten dezelfde naaf hebben (brengt de Record mode (opnamestand) tot stand zonder diameter, materiaal en buitendiameter om een goede rem-starttapebeweging, RECORD (opnemen) en spanning te garanderen.

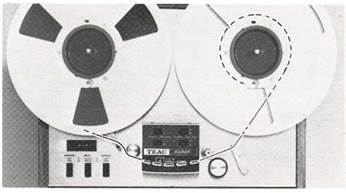

De tape inrijgen

1. Trek voorzichtig ongeveer 75 cm tape van de toevoerspoel. Rijg deze tape op de volgende manier in: Over de linker spanningsarm, onder de geleidepost, onder en door de kopbehuizing, tussen de aandrukrol en de kaapstander, onder en rond de rechter uitschakelarm en vervolgens op de opwikkelspoel.
2. Maak het uiteinde van de tape vast aan de opwikkelspoel door het uiteinde van de tape in de sleuf te houden terwijl u het wiel een paar keer tegen de klok in draait.
3. Blijf de opwikkelspoel draaien totdat de tape niet meer los zit. De juiste spanning tilt de uitschakelarm van de 3-uurpositie naar de 10-uurpositie.

Vooruitbetaling

(Tape beweegt van links naar rechts)

Snel vooruitspoelen

(Tape wikkelt snel op de rechter spoel)

Snel terugspoelen

(Tape wikkelt snel op de linker spoel)

Opnemen

(Tape wordt opgenomen, MODE switch (modusschakelaar) moet AAN staan.)

Opnamepauze

(Brengt de Record mode (opnamestand) tot stand zonder de tapebeweging te starten, RECORD MODE switches (opnamestandenschakelaars) moeten AAN staan, beide lampjes branden.)

Pauze

(Stopt de tapebeweging; bij opnemen blijft de modus behouden en brandt het lampje; tijdens het afspelen fungeert het als een STOP button (stopknop).)

Stop

(Tapebeweging stopt, modus wordt vrijgegeven.)

Afspeelbewerking

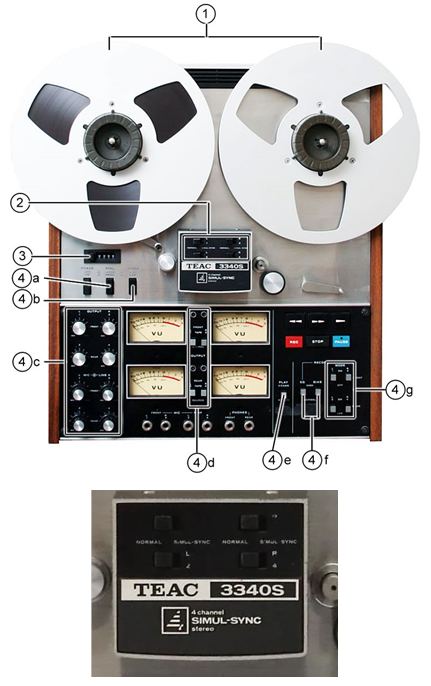

Voorbereidende instellingen

1. Plaats de band.
2. Controleer of alle Simul-Sync-schakelaars in de stand NORMAAL staan.
3. Reset de Index Counter naar "0000"
4. Zet de volgende schakelaars zoals aangegeven:
   1. REEL Size Selector-schakelaar overeenkomend met de spoelen.
   2. Speed Selector-schakelaar overeenkomend met de snelheid die is gebruikt bij het opnemen van de band.
   3. Alle Level-regelaars (OUTPUT, MIC, LINE) op MIN (tegen de klok in)
   4. Alle OUTPUT Selector-schakelaars voor TAPE-monitoring.
   5. PLAY-schakelaar voor 4 CHAN-bediening.
   6. RECORD - EQ en BIAS-schakelaars hebben geen effect tijdens het afspelen.
   7. RECORD - MODE-schakelaars allemaal UIT
5. Controleer de juiste verbindingen tussen alle componenten.
6. Bereid de 4-Channei-versterker of geïntegreerde ontvanger voor op Discrete 4-kanaals weergave volgens de handleiding.

Bediening

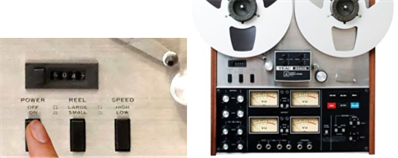

1. Druk de POWER-schakelaar in op ON (AAN).

2. Draai het rechterwiel met de hand met de klok mee om de speling (losheid) van de band te verwijderen, waardoor de uitschakelarm omhoog komt.

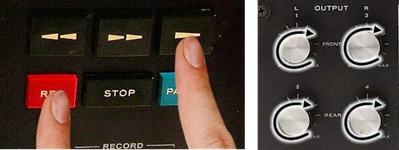

3. Druk op de knop om het afspelen te starten.

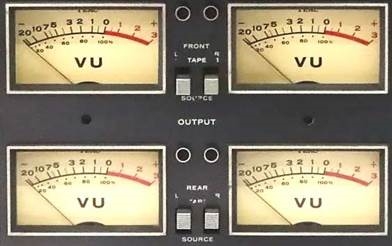

4. Pas de OUTPUT Level Controls (Uitgangsniveau-regelaars) individueel aan voor elk kanaal terwijl u de gerelateerde VU Level Meter (VU-niveaumeter) observeert. De luidste muziekpassages moeten een 0 VU-indicatie bereiken, maar niet overschrijden.

5. Regel het luistervolume met de Volume Controls (Volumeregelaars) op uw 4-kanaals stereoversterker.
6. Nadat u alle audio-aanpassingen op de deck en de versterker (toon, balans, filter, enz.) hebt voltooid, kunt u de band terugspoelen naar "0000" en opnieuw vanaf het begin luisteren.

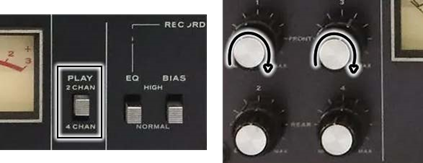

Alternatieve afspeelprocedures

De 3340S speelt bijna alle soorten opgenomen 1/4 inch-banden af, waaronder 4-track/4-channel, 4-track/2-channel, 4Track monophonic, 2-track stereo, 2-track monophonic en Full track monophonic. Gebruik de basisafspeelprocedures (vorige pagina), maar pas deze aan volgens de instructies in de onderstaande tabel.

Let op de volgende punten met betrekking tot de volgende tabel:

1. Houd de OUTPUT Level-regelaars op MIN, tenzij de O-tekens aangeven dat ze moeten worden gebruikt.
2. Houd de OUTPUT Selector-schakelaars op SOURCE, tenzij de T aangeeft dat ze op TAPE moeten worden ingesteld.
3. Monofone opnamen zijn alleen te horen via één Front-luidspreker, de zijde afhankelijk van de track die wordt afgespeeld.
4. Wanneer er meer dan één stap in de STEP-kolom is genummerd, moet u de volledige bandspoel van de rechter- naar de linkerzijde verplaatsen voordat u aan de volgende stap begint.
5. Een tweekanaals stereoversterker is voldoende voor alle behalve 4-Track/4-Channel-weergave.

VOORAF OPGENOMEN BAND

OUTPUT LEVEL CONTROL (UITGANGSNIVEAUREGELAAR)

OUTPUT SWITCH (UITGANGSSCHAKELAAR)

PLAY SWITCH (AFSPEELSCHAKELAAR)

HEAD PHONE (HOOFDTELEFOON)

VU METER (VU-METER)

F

R

F

R

F

R

1

3

2

4

1

3

2

4

2CHAN

4CHAN

F

R

1

3

2

4

4 TRACK 4 CHANNEL

1

1.3 2.4

O

O

O

O

T

T

T

T

O

O

O

O

O

O

O

4 TRACK 2 CHANNEL

1

1.3

O

O

T

T

O

O

O

O

2

2.4

O

O

T

T

O

O

O

O

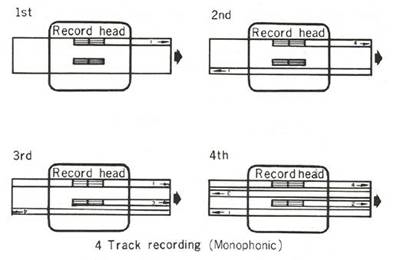

4 TRACK MONOPHONIC

1

1

O

T

O

O

O

2

4

O

T

O

O

O

3

3

O

T

O

O

O

4

2

O

T

O

O

O

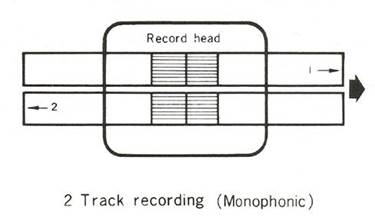

2 TRACK (HALF TRACK)

1

1

O

T

O

O

O

2

2

O

T

O

O

O

2 TRACK 2 CHANNEL

1

1.2

O

O

T

T

O

O

O

O

FULL TRACK

1

1

O

O

T

T

O

O

O

O

Opnamebewerking

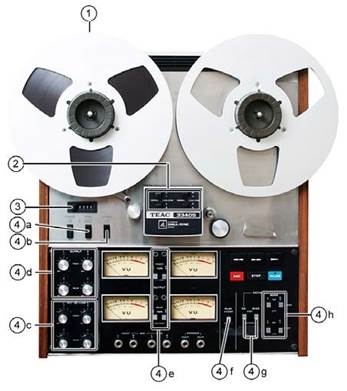

Voorlopige instellingen

1. Plaats de band.
2. Bevestig dat alle Simul-Sync-schakelaars in de stand NORMAL (NORMAAL) staan
3. Reset de indexcounter naar "0000".
4. Stel de volgende schakelaars in zoals aangegeven:
   1. REEL Size Selector-schakelaar (spoelgroottekeuzeschakelaar) om overeen te komen met de spoelen.
   2. SPEED Selector-schakelaar (snelheidkeuzeschakelaar) op de gewenste snelheid.
   3. Alle MIC- en LINE Input Level-bedieningselementen (microfoon- en lijninvoerniveaubedieningselementen) op MIN.
   4. Alle OUTPUT Level Controls (uitvoerniveaubedieningselementen) op de 2 uur-positie.
   5. Alle OUTPUT Selector-schakelaars (uitvoerkeuzeschakelaars) voor SOURCE Monitoring (bronmonitoring).
   6. PLAY Switch (afspeelknop) voor 4CHAN-bewerking

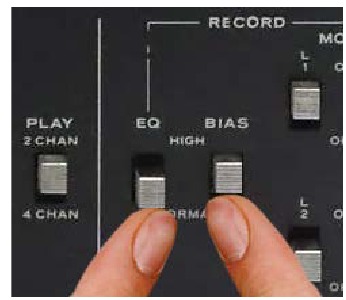

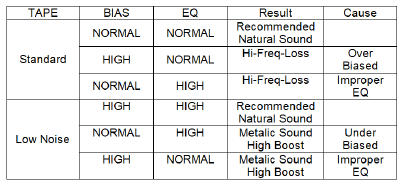

   7. RECORD-EQ- en BIAS-schakelaars (opname-EQ- en BIAS-schakelaars) afhankelijk van het bandtype. HIGH (hoog) voor Low Noise/High Output-band (band met weinig ruis/hoge output). NORMAL (normaal) voor conventionele band
   8. RECORD - MODE-schakelaars (opname - MODUS-schakelaars) allemaal op ON (aan).
5. Controleer de juiste aansluitingen met uw LINE IN-bron (lijningangbron). Controleer de positionering van uw microfoons (indien van toepassing).
6. Bereid de 4-kanaals versterker of geïntegreerde receiver voor op een discrete 4-kanaals opname-uitgang volgens de bijbehorende handleiding.

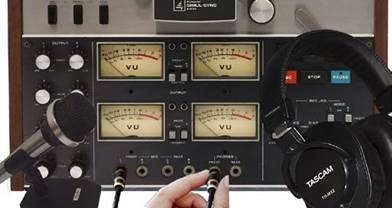

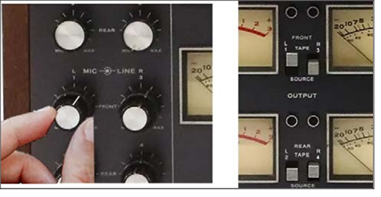

7. Gebruik een hoofdtelefoon voor het monitoren van een live opname om feedback-gepiep of -gehuil te voorkomen.

Bediening

1. Druk de POWER-schakelaar (aan/uit-schakelaar) in op ON (aan)
2. Draai de rechterspoel met de hand met de klok mee om eventuele speling (losheid) van de band te verwijderen en om de uitschakelarm omhoog te brengen.

3. Start het lijn- of microfoonbronprogramma. Speel of voer de luidste passages uit die tijdens de opname zullen voorkomen.

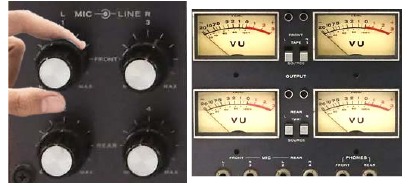

4. Verhoog bij de luidste gedeelten de MIC- of LINE Input Level-bedieningselementen (microfoon- of lijningangsniveaubedieningselementen) terwijl u de VU Meter-indicaties (VU-meterindicaties) één kanaal tegelijk bekijkt. Stel de bedieningselementen zo in dat de pieksignalen 0 VU bereiken, maar niet overschrijden. Herhaal deze procedure voor elk kanaal en laat de bedieningselementen in hun vastgestelde instellingen staan.

5. Druk op de REC- en -knoppen en houd ze ingedrukt totdat de rode Record Indicator-lampjes (opname-indicatorlampjes) oplichten en de band begint te lopen.
6. Schakel tijdens de opname de OUTPUT Selector-schakelaars (uitvoerkeuzeschakelaars) naar TAPE (band) en pas de OUTPUT Level Controls (uitvoerniveaubedieningselementen) één voor één aan totdat elk kanaal ongeveer hetzelfde aangeeft tussen de SOURCE- en TAPE-monitoringposities (bron- en bandmonitoringposities). Laat de schakelaars in de TAPE-positie (bandpositie) staan, tenzij er speciale opnametechnieken van toepassing zijn.

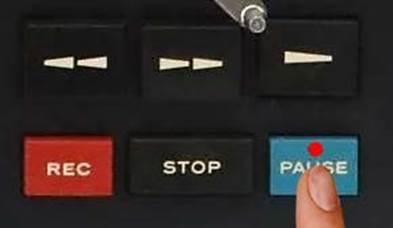

7. Gebruik de PAUSE-bediening (pauzestand) voor tijdelijke onderbrekingen. De STOP-knop (stopknop) schakelt de opnamestand uit wanneer u klaar bent met opnemen.

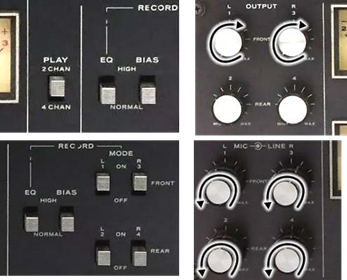

Aanvullende opnameprocedures

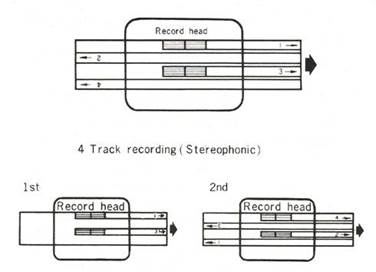

De 3340S kan worden gebruikt als een conventionele 4-track/2-kanaals bandrecorder. Plaats daarvoor de PLAY (afspelen) schakelaar op 2CHAN en neem op met alleen de kanalen 1 en 3 (FRONT). De RECORD - MODE (opname - modus) schakelaars voor de kanalen 2 en 4 moeten op OFF blijven staan, en de OUTPUT (uitgangs) Level regelaars en MIC/LINE (microfoon/lijn) Input regelaars voor de kanalen 2 en 4 op MIN worden gezet. De opnameprocedures moeten hetzelfde zijn als die beschreven onder "4 Channel Stereo Recording Procedures" (4-kanaals stereo-opnameprocedures), behalve dat u alle verwijzingen naar kanalen 2 en 4 verwijdert, zoals hierboven is uitgelegd.

De onderstaande tabel geeft een overzicht van de basisschakelaar- en bedieningsfuncties voor de verschillende opnameformaten die mogelijk zijn met de 3340S. Gebruik deze in combinatie met de basisprocedures en informatie die hier en elders wordt gegeven. Voor meer complete procedures over Simul-Sync opname, zie het gedeelte na deze tabel.

Let op de volgende punten:

1. Houd de OUTPUT (uitgang), MIC (microfoon) en LINE (lijn) Level Controls (niveau regelaars) op MIN, tenzij de tabel aangeeft dat ze moeten worden gebruikt.
2. Een tweekanaals stereobron is voldoende voor alles behalve 4-track/4-kanaals gelijktijdige opname.
3. Gebruik een hoofdtelefoon bij het opnemen met microfoons om feedbackpiepen of -gehuil in de opname te voorkomen.
4. Wanneer er meer dan één stap is genummerd in de STEP (stap) kolom hieronder, moet u de volle bandspoel tussen de stappen van de rechter naar de linker Red Table (rode tafel) verplaatsen.

BLANKE TAPE

LEVEL CONTROLS (NIVEAU REGELAARS)

SWITCHES (SCHAKELAARS)

VU METER

HEAD PHONE (HOOFDTELEFOON)

MIC (MICROFOON)

LINE (LIJN)

OUTPUT (UITGANG)

RECORD MODE (OPNAME MODUS)

OUTPUT (UITGANG)

PLAY CHANNEL (AFSPEELKANAAL)

F

R

F

R

F

R

SIMUL-SYNC

F

R

F

R

F

R

1

3

2

4

1

3

2

4

1

3

2

4

1

3

2

4

1

3

2

4

1

3

2

4

2 CHAN

4 CHAN

1

3

2

4

F

R

4 TRACK 4 CHANNEL (4 SPOREN 4 KANALEN)

1

1·3 2·4

O

O

O

O

O

O

O

O

O

O

O

O

N

N

N

N

ON

ON

ON

ON

S/T

S/T

S/T

S/T

O

O

O

O

O

O

O

4 TRACK 2 CHANNEL (4 SPOREN 2 KANALEN)

1

1·3

O

O

O

O

O

O

N

N

ON

ON

OFF

OFF

S/T

S/T

O

O

O

O

2

4·2

O

O

O

O

O

O

N

N

ON

ON

OFF

OFF

S/T

S/T

O

O

O

O

4 TRACK MONOPHONIC (4 SPOREN MONOFOON)

1

1

O

O

O

N

ON

OFF

OFF

OFF

S/T

O

O

O

2

4

O

O

O

N

ON

OFF

OFF

OFF

S/T

O

O

O

3

3

O

O

O

N

OFF

ON

OFF

OFF

S/T

O

O

O

4

2

O

O

O

N

OFF

ON

OFF

OFF

S/T

O

O

O

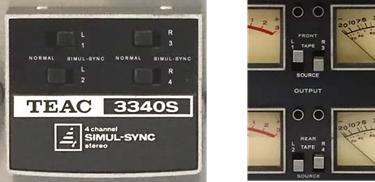

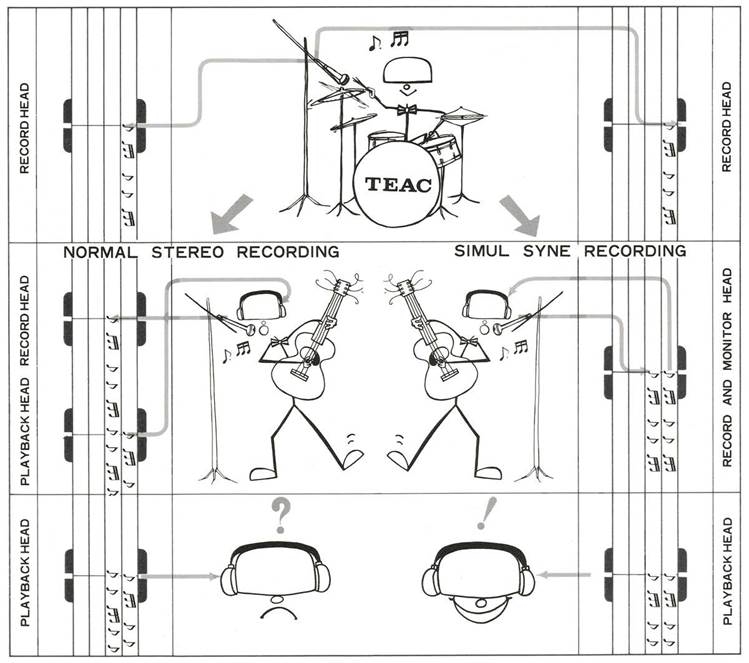

SIMUL SYNC (4TRACK)

1

1

O

O

O

N

ON

OFF

OFF

OFF

S/T

O

O

O

2

2

O

O

O

SIM UL

N

OFF

OFF

ON

OFF

T

S

O

O

O

O

3

3

O

O

O

O

O

SIM UL

N

SIM UL

OFF

ON

OFF

OFF

T

S

T

O

O

O

O

O or O (O of O)

4

4

O

O

O

O

O

O

SIM UL

SIM UL

SIM UL

N

OFF

OFF

OFF

ON

T

T

T

S

O

O

O

O

O

O or O (O of O)

4-sporen, 4-kanaals Simul-Sync-opname

Afzonderlijke, gescheiden kanalen worden opgenomen op elk van de 4 sporen in dezelfde richting en gesynchroniseerd zoals bij 2-kanaals stereo-opnamen. Vanuit een 4-kanaals bron worden de sporen gelijktijdig opgenomen. Met de Simul-Sync-functie kunnen ze afzonderlijk worden opgenomen en gesynchroniseerd op het moment van opname.

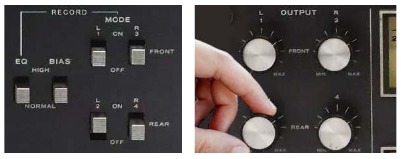

4-kanaals Simul-Sync-opnameprocedures

Voorbereidende instellingen

1. Plaats de band.
2. Controleer of alle Simul-Sync-schakelaars in de NORMAL-positie staan.
3. Reset de index teller naar "0000".
4. Stel de volgende bedieningselementen in zoals aangegeven:
   1. REEL Size Selector-schakelaar overeenkomstig de spoelen.
   2. SPEED Selector-schakelaar op de gewenste snelheid.
   3. Alle MIC- en LINE Input Level-bedieningselementen op MIN.
   4. Kanaal L1 OUTPUT Level-bedieningselement op de 2 uur positie.
   5. Alle OUTPUT Selector-schakelaars voor SOURCE Monitoring.
   6. PLAY Switch voor 4CHAN-bediening.
   7. RECORD-EQ- en BIAS-schakelaars volgens het bandtype, HIGH voor Low Noise/High Output-band of NORMAL voor conventionele band
   8. RECORD - MODE-schakelaars allemaal OFF, behalve kanaal L1 = ON.
5. Controleer de juiste aansluitingen met uw LINE IN-bron en/of controleer de positionering van uw microfoons (indien van toepassing).
6. Sluit de microfoon aan op de MIC Input=1.
7. Gebruik een hoofdtelefoon aangesloten op de FRONT PHONES-aansluiting voor live opname monitoring.

Bediening

1. Druk de POWER-schakelaar in op ON. Draai de rechterspoel met de hand met de klok mee om eventuele speling (losheid) van de band te verwijderen en om de uitschakelarm omhoog te brengen.
2. Stel het opnameniveau in (voordat u met de opname begint) door de luidste delen van het programma af te spelen of uit te voeren. Verhoog de MIC- of LINE Input Level-bediening L1 voor een piekwaarde van 0 VU.
3. Begin met opnemen door tegelijkertijd op de REC- en-knoppen te drukken en vast te houden totdat het rode Record Indicator-lampje voor kanaal L1 oplicht.
4. Spoel de band terug naar "0000", druk op de-knop en bekijk de eerste opname. Als u tevreden bent, spoelt u opnieuw terug en gaat u verder met stap 5.
5. Maak de volgende instellingen:
   1. Uitgangsniveau regelaars # 1 en # 2 op 2 uur positie.
   2. Simul-Sync-schakelaar # 1 naar de Simul-Sync-positie.
   3. RECORD – MODE-schakelaar #1-OFF, #2-ON
   4. OUTPUT Selector-schakelaar #1-Tape, #2-SOURCE


6. Laat de hoofdtelefoon aangesloten op FRONT; verander de microfoon naar MIC-aansluiting #2.
7. Reduceer de MIC Input Level Control #1 tot MIN; pas de MIC Input Level Control #2 aan voor een VU Meter-aanduiding van 0 VU op de luidste pieken van een testsessie.

8. Standby om uit te voeren; druk op de - en REC-knoppen om het deck te starten; bewaak de Simul-Sync-uitgang van spoor één tijdens het opnemen van een gesynchroniseerd programma op spoor twee.

9. Herhaal de wijzigingen en procedures zoals hierboven en in de tabel om opeenvolgende opnamen te maken op de overige sporen. U kunt één, twee of drie sporen tegelijk opnemen terwijl u ze synchroniseert met een eerdere opname. Let echter op de volgende punten:
   1. Wanneer SIMUL-SYNC is geselecteerd, neemt dat kanaal niet op.
   2. Verander nooit de Simul-Sync-schakelaarfunctie tijdens het opnemen, want de piekstromen kunnen de opnamekop sterk magnetiseren.
   3. De originele opname blijft op het eerste spoor staan.

Uitleg van de functies en bedieningselementen

RECORD MODE schakelaars

Er is een aparte MODE-schakelaar voor elk kanaal en deze schakelaar moet AAN staan om op dat kanaal op te nemen. Aparte opname MODE-schakelaars zijn niet alleen een veiligheidsvoorziening, maar ze maken het ook mogelijk om selectief op te nemen op elk kanaal dat u selecteert. Houd alle schakelaars UIT tijdens het afspelen en zet een MODE-schakelaar alleen AAN als u op dat kanaal wilt opnemen.

Wanneer de PLAY-schakelaar in 2CHAN staat, kunt u alleen de kanalen L1 en R3 opnemen, ongeacht de positie van een MODE-schakelaar voor de kanalen L2 en R4. Op dezelfde manier voorkomt een veiligheidsvoorziening in de SIMULSYNC-schakelaars opname als een kanaal SIMULSYNC-monitoring heeft geselecteerd.

U kunt direct van afspelen naar opnamemodus gaan als de MODE-schakelaar tijdens het afspelen aan staat. Zonder de STOP-knop in te drukken, terwijl de band in beweging is, houdt u de REC-knop ingedrukt terwijl u op de Play-knop drukt. Het rode Record Indicator-lampje gaat branden. Dit wordt een "running slice" of "punch-in recording" genoemd.

REEL Size keuzeschakelaar

De REEL Size keuzeschakelaar moet in de juiste positie staan die overeenkomt met de grootte van de spoel: LARGE voor 10-1/2" spoelen, SMALL voor 7" spoelen. Deze schakelaar bereidt het transport voor op de juiste tegendruk, opwikkelkoppel en remming die verschillen tussen de spoelgroottes. Een onjuiste REEL Size selectie zal resulteren in overmatige bandspanning en mogelijk bandbreuk voor 7" spoelen. Met 10-1/2" spoelen zal een SMALL size selectie opname-uitval veroorzaken. Bij beide fouten zal de band-naar-kop druk onjuist zijn.

OUTPUT keuzeschakelaars

De vier schakelaars tussen de VU-meters worden de OUTPUT keuzeschakelaars genoemd, omdat ze selecteren welke Output te horen is bij de OUTPUT-aansluitingen aan de achterkant van de deck. Ze selecteren ook welk signaal op de VU-meters wordt weergegeven. In beide gevallen is de selectie tussen TAPE en SOURCE. TAPE verwijst naar het signaal dat al op de band is opgenomen. Dit signaal wordt verkregen van de afspeelkop wanneer de Simul-Sync schakelaar NORMAL is, en van de opnamekop in SIMUL-SYNC. De SOURCE-positie verkrijgt het geselecteerde signaal van de opnameversterker op het punt in het circuit voordat het wordt toegepast op de opnamekoppen. Het geeft dus een nauwkeurige indicatie van de sterkte van het signaal dat op de band wordt opgenomen.

U zult merken dat elk kanaal zijn eigen OUTPUT-schakelaar heeft, wat een voordeel is ten opzichte van conventionele 2-kanaals decks, omdat u het gewenste type monitor, TAPE of SOURCE, onafhankelijk voor elk kanaal kunt selecteren.

Bandmonitoring is belangrijk tijdens het opnemen om de kwaliteit van uw opname te verifiëren. Terwijl source monitoring u precies vertelt wat er in de recorder gaat, zal alleen bandmonitoring u precies vertellen wat u hebt opgenomen. Het detecteert eventuele lege plekken op de band; detecteert wow of flutter in de deck (als onderhoud nodig is); waarschuwt u als de koppen vuil of gemagnetiseerd zijn geworden; adviseert u als de koppen niet goed zijn uitgelijnd; en bevestigt in het algemeen dat u een opname van hoge kwaliteit maakt.

Zet de OUTPUT-schakelaar altijd op SOURCE wanneer u de eerste opnameniveau-instellingen maakt met de MIC- of LINE-ingangsniveau regelaars. De VU-meters geven dan het ingangssignaal weer en worden geregeld door de ingangsregelaars. Zodra het niveau is ingesteld, selecteert u de TAPE OUTPUT-positie en past u de OUTPUT-niveauregelaars aan om dezelfde waarde te krijgen. Wissel tussen de SOURCE- en TAPE-positie om de kwaliteit van het geluid via een hoofdtelefoon of uw stereoluidsprekers te vergelijken.

Bij gebruik van de Simul-Sync-functie zijn er twee uitzonderingen op het bovenstaande. Ten eerste moet het basiskanaal dat de SIMUL-SYNC-schakelaarpositie gebruikt, de TAPE-monitorpositie op de OUTPUT-schakelaar hebben geselecteerd. Dit komt omdat u niet op dat kanaal opneemt, maar u wilt dat kanaal horen zoals bij het afspelen. Ten tweede, voor perfecte synchronisatie, behoudt u de SOURCE-positie op de OUTPUT-schakelaars van de overige kanalen. Dit voorkomt de lichte vertraging die inherent is aan normale TAPE-monitoring.

RECORD BIAS en EQ schakelaars

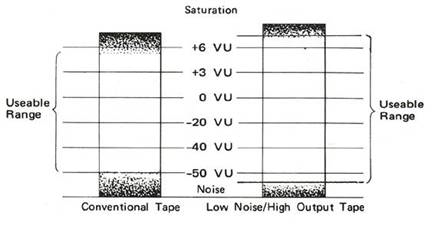

De bandopnametechnologie werd onlangs uitgedaagd door de verbeterde banden die zijn ontwikkeld door fabrikanten van opnamebanden. Deze banden boden verbeterde prestaties van banddecks, maar deze betere prestaties waren alleen mogelijk door de interne elektronische kenmerken van de banddeck te veranderen. De TEAC 3340S heeft speciale circuits voor deze nieuwe geluidsarme/hoge outputbanden en conventionele circuits voor de reguliere banden. Het juiste circuit wordt geselecteerd door de RECORD-BIAS en EQ schakelaars.

BIAS Switching
De HIGH positie heeft de voorkeur voor de meeste geluidsarme/hoge output types banden. Deze banden worden verkocht onder verschillende namen, maar zijn te herkennen als een verbeterd of geavanceerd type band. De NORMAL positie is ideaal voor conventionele soorten band, die nog steeds uitstekende opnameresultaten geven met de TEAC 3340S. Sommige van de nieuwere soorten band zijn ontworpen voor gebruik met de lagere NORMAL Bias niveaus. Als u twijfelt over welk niveau u moet gebruiken, kan uw dealer u dat vertellen.

EQ Switching
De EQ schakelaar regelt de equalisatie voor opname. Net als de BIAS schakelaar heeft dat geen effect tijdens het afspelen. Over het algemeen moet u deze schakelaar in HIGH zetten als de BIAS schakelaar in HIGH staat. Deze schakelaars zijn ingesteld om overeen te komen met het type band. HIGH voor geluidsarm/hoge output, NORMAL voor conventionele band. U kunt door experimenteren een bepaald merk vinden dat betere resultaten geeft met HIGH Bias en NORMAL Equalization.

Tape SPEED (High-Low) keuzeschakelaar

De regeling van de bandsnelheid is voorzien voor de twee gangbare opnamesnelheden: 15 ips (38 cm/s) en 7-1/2 ips (19 cm/s). De lagere snelheid geeft u twee keer zoveel tijd van een bandspoel als de hogere, maar met een zeer lichte prestatievermindering zoals aangegeven in de specificaties.

De SPEED keuzeschakelaar selecteert 7-1/2 ips wanneer ingedrukt naar de ( ) positie. Een tweede keer drukken brengt het terug naar de 15 ips snelheid ( ).

PAUSE Control knop bediening

Opnemen wordt sterk vereenvoudigd door de PAUSE-knop te gebruiken in plaats van de STOP-knop wanneer u het bandtransport tijdelijk wilt stoppen. De PAUSE-modus wordt ingeschakeld door de PAUSE-knop in te drukken tijdens het opnemen om de opnamecircuits van de deck ingeschakeld te houden. Opnemen wordt direct hersteld door simpelweg op de (Forward Play) knop te drukken.

Gebruik de PAUSE-knop

1. om reclames te verwijderen bij het opnemen van de radio;
2. om onderbrekingen in de opname te voorkomen tijdens live-opnamen of die veroorzaakt worden door het wisselen van schijven;
3. om schakelgeluiden of naaldklikken uit de opname te houden;
4. wanneer u maar wilt stoppen met opnemen.

Als de STOP-knop wordt gebruikt in plaats van de PAUSE-knop, moet u zowel de REC- als de (Forward Play) knoppen indrukken om de opname te hervatten. Tijdens het afspelen van de band werkt de PAUSE-knop alleen om het transport op dezelfde manier te stoppen als de STOP-knop.

PLAY Channel keuzeschakelaar

Om het converteren van de 3340S van 4-kanaals naar 2-kanaals werking te vereenvoudigen, is er een PLAY-schakelaar ingebouwd die de sporen 2 en 4 loskoppelt wanneer deze in de 2- CHAN positie staat. In die positie worden de VU-meter lampjes in de REAR VU-meters uitgeschakeld en worden de RECORD MODE schakelaars voor de REAR kanalen buiten werking gesteld. Ook kan de 3340S in de 2CHAN conditie worden aangesloten op een reguliere 2-kanaals stereo versterker via de kanalen 1 en 3 voor normale 2-kanaals werking. De 4CHAN positie herstelt de deck naar de 4-kanaals/4-sporen discrete conditie.

Simul-Sync schakelaars

De Simul-Sync schakelaars moeten altijd in de NORMAL positie blijven staan, tenzij u de opname van een nieuwe track wilt synchroniseren met een track die al is opgenomen. Deze schakelaars zetten de geselecteerde opnamekop effectief om in een afspeelmonitorkop wanneer deze op SIMUL-SYNC wordt geschakeld als de bijbehorende OUTPUT keuzeschakelaar op TAPE staat.

Wanneer de SIMUL-SYNC positie is geselecteerd, kan dat kanaal niet worden opgenomen omdat een veiligheidsvoorziening opname op dat kanaal voorkomt. De Simul-Sync functie is alleen voor monitoring om track synchronisatie mogelijk te maken. Daarom zal het geluid dat beschikbaar is van de Simul-Sync kop niet zo rijk en puur zijn als dat van de afspeelmonitorkop. Beoordeel de kwaliteit van het geluid op de band niet op basis van het geluid van de Simul-Sync monitorfunctie.

Niveau instellen

Een correcte niveau-instelling van de MIC- en LINE-ingangsregelaars zorgt voor een volledige frequentierespons, een maximaal dynamisch bereik, een minimale hoeveelheid bandruis en de minst mogelijke vervorming in uw opgenomen band. Dit is gebaseerd op de aard van magnetische opnameband, die een bruikbaar opnamebereik heeft, zoals weergegeven in de onderstaande grafiek.

Wanneer het ingangsniveau (een audiosignaal van een bepaalde spanning) erg laag of zwak is, moet het concurreren met de ruis en ruis die altijd aanwezig is op hetzelfde lage niveau op de band. Sterkere ingangsniveaus worden boven deze bandruis opgenomen en hebben de neiging deze te bedekken of te "maskeren", zodat u tijdens het afspelen alleen het gewenste geluid hoort. Als het ingangsniveau te hoog is, komt het in het gebied bovenaan de grafiek terecht, dat de limieten van de band vertegenwoordigt. Deze limiet zegt dat, hoe sterker je ook opneemt, de band niet dezelfde signaalsterkte kan accepteren en teruggeven. Het resultaat staat bekend als "verzadigingsvervorming" en is te horen als een vervormd of hard geluid. Het beschikbare dynamische bereik bevindt zich tussen deze vervorming aan de hoge kant en de ruis aan de lage kant. Zoals de grafiek ook laat zien, is er een verschil tussen opnamebanden. De band aan de linkerkant is representatief voor conventionele of normale opnameband. Rechts is de verbeterde soort band met weinig ruis/hoge output.

Ingangsniveau-regelaars (MIC en LINE) worden gebruikt om de sterkte van het ingangssignaal aan te passen aan de vereisten van de band. Als het ingangssignaal iets te sterk is, moeten deze regelaars worden aangepast om het te verminderen om vervorming te voorkomen. Als het signaal iets te zwak is, moeten de regelaars worden ingesteld om de voorversterking te verhogen om het signaal boven het ruisniveau van de band te brengen. Van deze twee limieten wordt de vervorming veroorzaakt door hoge ingangsniveaus gebruikt als referentie voor het instellen van de regelaars. Over het algemeen geeft het gearceerde gebied aan de bovenkant (rechterkant) van de schaal van de VU-meters aan dat de vervormingsniveaus worden benaderd. Dit gebied begint bij 0 VU. Omdat het ideaal is om het programma op te nemen zonder vervorming van de luide delen of het verlies van de zuiverheid op de stillere delen, moet het opnameniveau rekening houden met beide limieten.

Het afspeelniveau instellen

1. Zet de OUTPUT-schakelaar op TAPE
2. Zet de OUTPUT Level-regelaar op ongeveer de 2-uur positie.
3. Start het afspelen door op de knop te drukken.
4. Pas de OUTPUT Level-regelaar zo aan dat de luidste passages op de band 0 VU aangeven.

5. Maak alle luistervolume-aanpassingen (voor luidsprekeruitvoer) door de volumeregelaars van de stereo-versterker te wijzigen.
6. Verdere wijzigingen aan de OUTPUT Level-regelaars zijn niet nodig, tenzij de VU-meterwijzers de oorspronkelijke instelling sterk overschrijden.

Het opnameniveau instellen

1. Begin met opnemen met de MIC- en LINE Input Level-regelaars op de 9-uur positie of lager. Als de input alleen van microfoons komt, houd dan de LINE-regelaars volledig op MIN. Als alleen LINE-ingangen worden gebruikt, houd dan de MIC-regelaars volledig op MIN.
2. Verhoog het niveau geleidelijk door de regelaars met de klok mee te draaien terwijl u de meters observeert. Vergeet niet de MONITOR-schakelaar in de SOURCE-positie te gebruiken.
3. Stop met het verhogen van het niveau wanneer elk kanaal iets meer dan 0 VU aangeeft op de luidste passages.
4. Als er meer dan 1 of 2 VU verschil is tussen de kanalen, verhoog dan het kanaal met de lage waarde tot hetzelfde niveau. Breng de kanalen in evenwicht tot dezelfde piekreferentieniveaus.
5. Over het algemeen moet u het niveau niet opnieuw instellen, tenzij de meters te laag of te hoog aangeven:
   1. Na het wijzigen van records of bronnen, moet het niveau opnieuw worden ingesteld.
   2. Als de meter tijdens een selectie buitensporig in het rode gebied komt, moet het niveau opnieuw worden ingesteld en moet de opname opnieuw worden gestart met behulp van de nieuwe niveau-instelling.

3. Tijdens het monitoren van de band tijdens de opname, moet het niveau worden verhoogd als zachte, stillere passages worden bedekt door bandruis.

6. Als u het niveau tijdens het opnemen moet verlagen of wijzigen, beweeg de regelaars dan langzaam en geleidelijk om plotselinge veranderingen in de opname te voorkomen. Deze veranderingen zouden tijdens het afspelen als een vervelende sprong of daling te horen zijn
7. Deze drie dingen moeten worden vermeden:

1. Laat de meterwijzers niet stuiteren of vastlopen tegen de pin aan de rechterkant.
2. Bandverzadigingsvervorming zal onaangenaam zijn voor de luisteraars.
3. Een te laag niveau zal onaangenaam lawaaierig zijn.

Algemene informatie over opnemen

Tracks, kanalen en compatibiliteit

Geluidsopnamen worden gemaakt in een strook op het magnetische oppervlak van een opnameband. Deze gemagnetiseerde strook wordt de "Track" (Spoor) genoemd. De volledige bandbreedte gedeeld door twee wordt een "2" track recording (2-sporenopname) genoemd, en de volledige bandbreedte gedeeld door vieren wordt een "4" track recording (4-sporenopname) genoemd.

"2" track recording (2-sporenopname)

2-sporenopname wordt voornamelijk gebruikt in radiostations en professionele opnamestudio's voor stereo-opname. In dit geval worden beide sporen tegelijkertijd en in dezelfde richting opgenomen. 2-sporenopname thuis wordt meestal één spoor tegelijk opgenomen en mono afgespeeld.

"4" track recording (Stereophonic) (4-sporenopname (stereofonisch))

In deze modus worden twee sporen tegelijkertijd opgenomen. Bij de eerste doorgang van de band worden sporen = 1 en = 3 opgenomen. De linker- en rechterspoel worden vervolgens verwisseld en sporen = 2 en = 4 worden opgenomen. Het linker kanaal geluid bevindt zich op sporen = 1 en = 4 en het rechter kanaal geluid bevindt zich op sporen = 2 en = 3. Vier-sporenopname in stereo is tegenwoordig de meest gebruikte opnamemethode.

"4" track recording (Monophonic) (4-sporenopname (monofonisch))

In deze modus wordt elk van de vier sporen afzonderlijk opgenomen. Aan het einde van de band worden de spoelen verwisseld tussen links en rechts en wordt het volgende spoor opgenomen. De volgorde waarin de sporen worden opgenomen is #1, #4, #3 en als laatste #2.

Afspeelvolgorde	1e	2e	3e	4e
Gebruikt spoor	1	4	3	2
Richting van de band
Niveau regelknop	binnen L	binnen L	buiten R	buiten R
Niveau meter wijzer	links	links	rechts	rechts

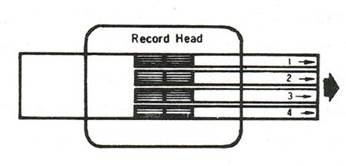

"4" track recording (4-Channel Stereo) (4-sporenopname (4-kanaals stereo))

In deze modus worden alle 4 de sporen tegelijkertijd opgenomen van links naar rechts. Elk spoor bevat afzonderlijk, maar gesynchroniseerd programmamateriaal. Er wordt gebruik gemaakt van een 4-delige afspeelkop en er zijn 4 versterkers en 4 luidsprekersystemen vereist. De sporen 1 en 3 worden "Voor" links en rechts genoemd, de sporen 2 en 4 worden "Achter" links en rechts genoemd. Voor en achter komen overeen met de gebruikelijke plaatsing van de luidsprekers in de kamer ten opzichte van de positie van het publiek. 4-sporen 4-kanaals banden moeten worden afgespeeld op een speler met een 4-sporenkop en vier onafhankelijke afspeelversterkers.

Afspeelcompatibiliteit

Een viersporen stereo tapedeck kan zowel 4-kanaals als 2-kanaals banden afspelen en heeft vanuit het oogpunt van compatibiliteit het breedst mogelijke scala aan gebruiksmogelijkheden. Bij het afspelen van een 4-kanaals stereoband op een 2-kanaals deck zijn de sporen #2 en #4 niet te horen.

De band

De lengte van de bandopnametijd wordt bepaald door de spoeldiameter en de dikte van het basismateriaal. Het gebruik van een 1 of 1-1/2 mil basisband wordt aanbevolen voor 4-sporen high fidelity opname. Polyester basisband heeft de voorkeur voor gebruik in vochtige of extreem droge gebieden.

De opnametijd die in de tabel aan de rechterkant wordt aangegeven, is voor één enkele doorgang van de band. De totale opnametijd is twee of vier keer zo lang als aangegeven, afhankelijk van de opnamemethode.

Band van goede kwaliteit, gewikkeld op de juiste spoel

De staat van de band kan worden beoordeeld aan de hand van het uiterlijk bij het op de spoel wikkelen en van de zijkant bekeken.

1. Is hij netjes gewikkeld?
2. Zijn er treden of onregelmatigheden in de wikkeling?
3. Is de kleur van de basis uniform, gezien vanaf de zijkant?
4. Is de rand van de band glad?

Schimmel geeft aan dat de oude band lange tijd is opgeslagen onder hoge luchtvochtigheid. Secties waar de splicing tape is aangebracht, zijn vooral vatbaar voor schimmelgroei.

Kreukels die vanuit het midden lopen geven duidelijk aan dat de band ongelijkmatig is uitgerekt. Dit wordt veroorzaakt door verschillen in temperatuur en luchtvochtigheid.

	10 1/2" spoel
Basis	Bandlengte	Opnametijd
		7½ ips	15 ips
l½ mil	2.400 voet	60 min.	30 min.
1 mil	3.600 voet	90 min.	45 min.
½ mil	4.800 voet	120 min.	60 min.
½ mil	7.200 voet	180 min.	90 min.
	7" spoel
Basis	Bandlengte	Opnametijd
		7½ ips	15 ips
1½ mil	1.200 voet	30 min.	15 min.
1 mil	1.800 voet.	46 min.	23 min.
½ mil	2.400 voet	60 min.	30 min.
½ mil	3.600 voet	90 min.	45 min.

De band en spoel selecteren
Voor het opnemen is niet per se een nieuwe band nodig. Als de band van goede kwaliteit is, zal de wis-kop de vorige opname wissen terwijl de nieuwe opname wordt gemaakt. Vermijd echter het gebruik van banden waarvan de coating versleten, afgebladderd of uitgerekt is.

Als de kleur van de wikkeling over de hele spoel verschillend is, is dit een indicatie dat er twee verschillende soorten band zijn gesplitst. In sommige gevallen kan de kleur verschillen afhankelijk van de productielot, zelfs voor hetzelfde type band, of tussen tegenovergestelde zijden van de gewikkelde band.

Spoel in normale staat

Het gebruik van een spoel van goede kwaliteit is belangrijk om schade aan de rand van de band of ongelijkmatig uitrekken te voorkomen. Gebruik altijd spoelen met dezelfde diameter.

Spoelen die de band beschadigen

Spoelen die in de vorm van een kom zijn vervormd, zullen de band buigen, wat resulteert in de zogenaamde ongelijke rek, en worden soms zelfs bij nieuwe spoelen aangetroffen.

De spoel kan in een Yo-Yo-vorm zijn vervormd als gevolg van strak wikkelen. Dit zal niet voorkomen bij spoelen van hard plastic of waarvan de naaf perfect is gemonteerd.

Als de naaf niet echt loodrecht op de flens staat, wordt de gewikkelde band tegen de flens gedrukt, wat resulteert in een zeewiervorm van de band.

De staat van de band beoordelen aan de hand van hoe hij loopt

Banden die tussen de geleiders en over de koppen op en neer kronkelen, zullen onvermijdelijk leiden tot niveauschommelingen en azimutafwijkingen.

Ongelijkmatig uitgerekte band die hoger of lager loopt dan het werkelijke pad van de band zal in extreme gevallen van de aandrukrol afdrijven.

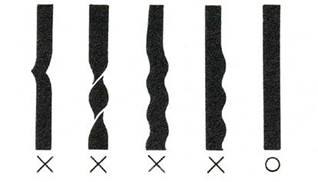

Kronkelende beweging van ongelijkmatig uitgerekte band aangegeven door een pijl.

Laat een stuk band naar beneden hangen om de rechtheid te controleren

Bandopslag en -behandeling
Magnetische bandopnamen zijn superieur aan schijven omdat ze, met de juiste zorg, vele, vele jaren kunnen worden bewaard en doorgegeven zonder degradatie. Tijdens het afspelen is het grootste gevaar voor de opname een gemagnetiseerd of vuil punt op het deck, zoals een kop of kaapstander. Zorg voor de opname en de band moet worden voortgezet, zelfs na het afspelen ervan door deze handleidingen te volgen:

1. Bescherm de band tegen stof
   Bewaar hem in de plastic zak en de originele kartonnen doos.
2. Bescherm de band tegen hitte
   Plaats hem niet bovenop audiocomponenten. Bewaar hem in een koele kamer, maar vermijd ook vriestemperaturen. Houd hem uit direct zonlicht.
3. Bescherm de band voor opslag.
   Er wordt een enorme druk opgebouwd op de binnenste wikkelingen van de band. Deze druk is acceptabel, tenzij u extra spanning uitoefent door de zijkanten van de spoelen te buigen of samen te drukken. Dit probleem wordt groter als de wikkelingen onregelmatig zijn. Frequente starts en stops veroorzaken een ongelijkmatige wikkeldruk en de band wordt ongelijkmatig van links naar rechts binnen de spoel gewikkeld. Lichte druk op de zijkanten zal dan de rand van de band breken of barsten. Bereid daarom uw banden altijd voor op langdurige opslag door ze terug te spoelen met de afspeelsnelheid. De en modi passen enigszins ongelijkmatige spanning toe op de band.
4. Bescherm de band tegen sterke magnetische velden
   Net zoals een Bulk Eraser het opgenomen materiaal zal verwijderen, zal een permanente magneet of de spreekspoel van een luidspreker uw favoriete opname vernietigen.
5. Bescherm de band tegen vocht
   Schimmelgroei zal onherstelbare schade aan de band veroorzaken als deze op vochtige plaatsen wordt bewaard. Bewaar de band in de originele plastic zak, maar zorg ervoor dat deze droog is voordat u hem opbergt.

Band bewerken en splitsen

Bewerken zal materiaal dat op de andere sporen van de band is opgenomen, vernietigen of ernstig "afsnijden". Als bewerking wordt verwacht, neem dan slechts op één spoor van de band op. Na het bewerken kan materiaal vervolgens naar de andere sporen worden gekopieerd. Volg dezelfde procedures die hier worden gegeven voor het splitsen bij het bevestigen van lege "leader"-band op uw banden.

Band bewerken is een fascinerende manier om creatieve opnamen te maken voor de eerste basis referentietrack door verschillende segmenten van een opname te elimineren en samen te voegen tot één aangename band. Lange stille of saaie segmenten kunnen worden verwijderd door correct te bewerken. Omdat bewerken een creatieve oefening is, is er alleen uw verbeelding en de lengte van de band om de mogelijkheden te beperken. Natuurlijk kan een gebroken band ook gemakkelijk worden gerepareerd door middel van splitsen, een van de stappen die vereist zijn bij het bewerken. De eerste stap is het precies lokaliseren van het te verwijderen bandgedeelte. Dit kan worden gedaan door de band handmatig te cueën.

1. Verwijder de dop van de Pinch Roller (Aandrukrol).
2. Verwijder de Pinch Roller (Aandrukrol).
3. Houd de rechter opwikkelspoel met uw hand vast terwijl u op de (Forward Play) (Vooruit Afspelen) knop drukt.
4. Beweeg de band heen en weer door de spoelen te manipuleren totdat het exacte punt voor bewerking zich bij de Forward Play (Vooruit Afspelen) bandkop bevindt.
5. Markeer de plek op de band. Herhaal deze procedure voor het einde van de te bewerken selectie.

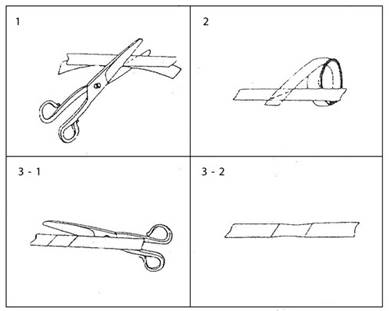

Gebruik vervolgens een Editing Block (Bewerkingsblok) of een schaar (gedemagnetiseerd) om de band op de gemarkeerde plaatsen door te snijden.

Ten slotte moet de splitsing worden uitgevoerd. Een Tape Splicer (Bandplakker) heeft de voorkeur, maar een schaar die is gedemagnetiseerd is voldoende. Zorg ervoor dat u commercieel verkrijgbare Splicing Tape (Plakband) bij de hand hebt voordat u verdergaat. Gebruik nooit Cellophane - (Scotch Brand) tape, want die lijm zal zich verspreiden en uw koppen besmetten.

1. Overlap de te splitsen uiteinden met ongeveer 1/2 inch en lijn ze zorgvuldig uit.
2. Snijd door het midden van het overlappende gebied in een hoek van 45 tot 60 graden.
3. Plaats de schuine uiteinden van de doorgesneden band tegen elkaar. Gebruik een rechte rand of liniaal om een perfect rechte uitlijning te garanderen.
4. Breng plakband aan op de glanzende basiszijde van de band, zoals weergegeven in diagram #2. Merk op dat de splicing tape (plakband) loodrecht op de opnameband loopt.
5. Plaats de gesplitste verbinding op een hard oppervlak en wrijf de splicing tape (plakband) krachtig met uw vingernagel of een ander hard, glad voorwerp. Dit is om een stevige hechting aan de splicing tape (plakband) te garanderen.
6. Snijd de overtollige splicing tape (plakband) af, zoals weergegeven in Fig. 3-1 en 3-2. Let op hoe u iets in de opnameband snijdt om een volledige verwijdering van het teveel te garanderen.

Opgenomen band wissen

Een van de voordelen van opnameband ten opzichte van platen is dat er steeds opnieuw op kan worden opgenomen. Dit roept de vraag op hoe de vorige opname wordt verwijderd. Hier zijn drie verschillende manieren om eerder opgenomen materiaal te wissen.

Simultaan wissen en opnemen

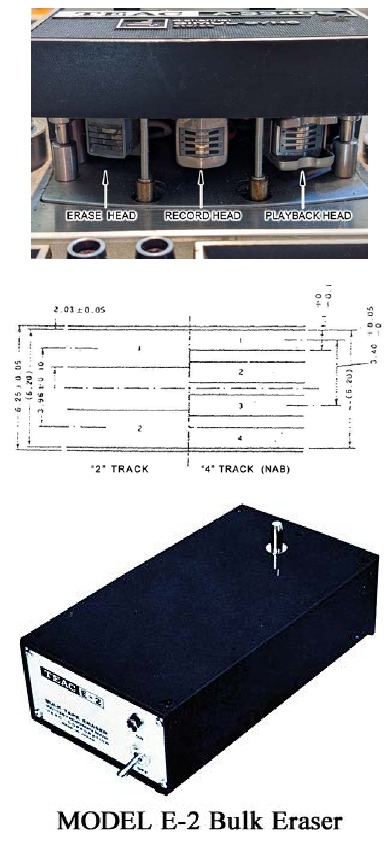

Zoals de foto laat zien, bevindt zich een wis-kop, links van de opnamekop in uw deck. De functie ervan is om de twee sporen van alle eerdere opnamen te zuiveren door middel van een sterk wisselend magnetisch veld onmiddellijk voordat de band de opnamekop bereikt. Dit gebeurt automatisch wanneer u opneemt.

Wissen op het deck
U kunt de hele band twee sporen tegelijk wissen zonder op te nemen, door de MIC- en LINE-niveauregelaars volledig tegen de klok in te draaien en/of de ingangsverbindingen los te koppelen. Start het deck in de 4-kanaals opnamemodus en alle sporen worden gewist.

Bulk wissen

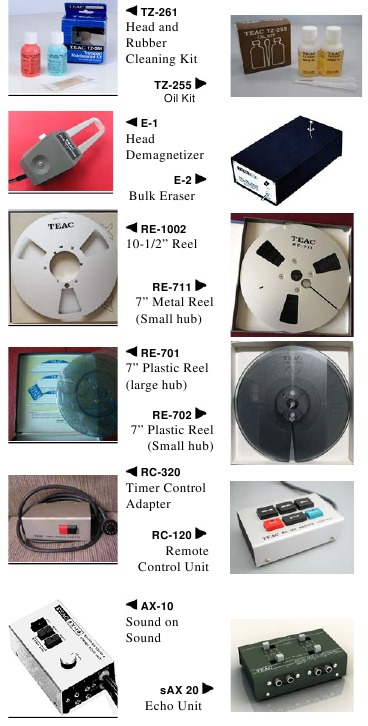

TEAC's Model E-2 bulk Tape Eraser (of het equivalent daarvan) zal de hele band snel in een paar seconden wissen. Dit is de enige bevredigende manier om een eerder opgenomen "2" track (2-sporen) of "Full" (Volledige) track band te wissen om ongewenste "crosstalk" of geklets van het voormalige materiaal te voorkomen. Raadpleeg de instructies die bij de Bulk Eraser zijn geleverd voor volledige aanwijzingen over het gebruik.

Speciale opname-/informatie en procedures

Opnemen met microfoons

Live-opname

Hoogwaardige opnamen beginnen met hoogwaardige microfoons. De TEAC 3340S presteert uitstekend bij live-opnamen met hoogwaardige microfoons (zoals de MC-201 van TEAC) met een impedantie van 600 tot 10.000 ohm. Microfoons met een lage impedantie van 150 - 600 ohm werken ook naar tevredenheid.

1. Sluit de microfoons aan op de MIC-ingang aan de voorkant.
2. Gebruik een hoofdtelefoon om te monitoren om te voorkomen dat er feedback ontstaat in de vorm van fluit- of piepgeluiden in de opname.
3. Selecteer OUTPUT - SOURCE.
4. Reduceer de LINE Level-regelaar tot MIN.
5. Pas de MIC Level-regelaar aan voor het juiste opnameniveau op de VU-meters.

6. Andere opnameprocedures zijn hetzelfde als Opnameprocedures.
7. Gebruik de PAUSE (pauze)-regelaar tijdens onderbrekingen in de opname.

OPMERKING: Er is experimenteren, ervaring en uitgebreide studie nodig voordat u de prestaties van een professionele studio-opname kunt evenaren. Microfoonselectie, plaatsing van de microfoons en de akoestiek van de ruimte moeten allemaal worden overwogen, naast opnameniveaus en speciale technieken.

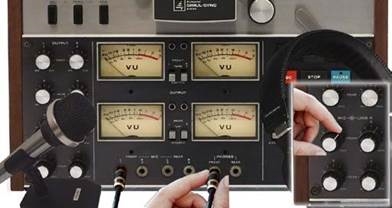

MIC/LINE-mixen

U kunt uw commentaar toevoegen aan een muzikale opname, muziekachtergrond toevoegen aan een live-opname en vele andere interessante opnamen maken door de procedures voor Live-opname met microfoons te combineren met de standaard opnameprocedures voor Line-ingangen. Sluit de microfoons aan op de MIC-aansluitingen aan de voorkant van de deck. Houd rekening met de volgende punten tijdens het opnemen.

1. Het gebruik van een hoofdtelefoon wordt aanbevolen om feedback-piepen en -fluiten te voorkomen.
2. Gebruik de SOURCE-selectie van de OUTPUT-schakelaars om de synchronisatie van de MIC- en LINE-ingangen te vereenvoudigen.
3. Pas de MIC- en de LINE Level-regelaars aan om de relatieve niveaus tussen de afzonderlijke ingangen in evenwicht te brengen, terwijl u het totale ingangsniveau binnen de limieten houdt die worden aangegeven door de VU-meters.
4. Als de Line-ingang Dolby-gecodeerd is, houd er dan rekening mee dat de MIC-ingang niet Dolbyized is, waardoor het onnatuurlijk klinkt tijdens het afspelen.

TEAC 3340S

Timergestuurde opname

TEAC's optionele accessoire RC-320 Timer Control Adaptor werkt met bijna elke elektrische schakelkloktimer om de opname op de TEAC 3340S op een vooraf ingestelde tijd te starten. Verwijder de dummyplug aan de achterkant van de deck om de RC-320 aan te sluiten. Volg de instructies die bij de RC-320 zijn geleverd. Vergeet niet om alle voorbereidingen voor de opname te treffen en het opnameniveau in te stellen voordat u de kloktimer instelt. U kunt ook het luidsprekervolume op uw versterker verlagen. Dit accessoire kan aangesloten blijven tijdens het gebruik van normale procedures met de 3440S, op voorwaarde dat beide knoppen op de RC-320 zijn uitgeschakeld (omhoog).

Opname met afstandsbediening

TEAC's optionele accessoire RC-120 Remote Control Adaptor geeft u de volledige controle over de transportbedieningen van de 3340S vanaf een afstand van maximaal 15 voet. Zelfs opnemen en PAUSE (pauze) kunnen worden ingeschakeld vanuit het comfort van uw luie stoel. Verwijder de dummyplug aan de achterkant van de deck om de RC-120-stekker te installeren. Volg de instructies die bij de adapter zijn geleverd. Dit accessoire kan aangesloten blijven terwijl u de bedieningselementen op de 3340S gebruikt.

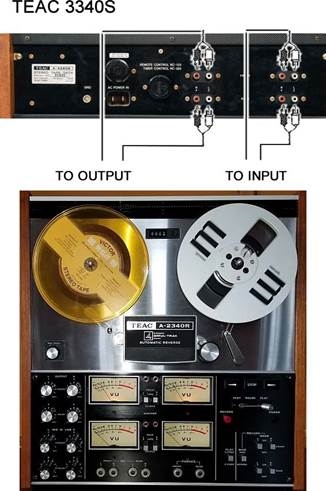

Rechtstreeks opnemen vanaf een bron

Bijna elk standaard audioapparaat kan vanaf de uitgang worden aangesloten op de LINE IN (lijn in)-aansluitingen van de 3340S, met de volgende uitzonderingen:

1. Sluit nooit de luidsprekeruitgang van een versterker aan op de deck.
2. Draaitafel- en fonograafuitgangen hebben speciale versterking en egalisatie van een versterker nodig voordat ze kunnen worden opgenomen.
3. DIN-snoeren zijn niet bruikbaar met de 3340S.
4. Elektrische pick-ups voor muziekinstrumenten, elektrische gitaren en elektronische orgels zijn over het algemeen onaanvaardbaar. Neem contact op met uw dealer of de handleiding van het apparaat voordat u probeert rechtstreeks van deze bronnen op te nemen.

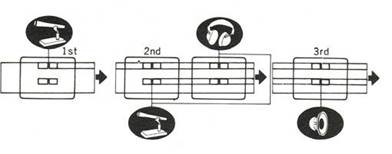

Sound-on-Sound-opname

De techniek voor het opnemen van sound-on-sound is in feite een methode om de monofone opname van het ene nummer te mixen met een daaropvolgende opname op een ander nummer. Deze procedure kan meerdere keren tussen de nummers worden herhaald totdat de gewenste mix is bereikt. Om deze procedure te vergemakkelijken, heeft TEAC een optioneel accessoire, de AX-10 Sound-on-Sound en Stereo Echo-unit die wordt aanbevolen. Twee van deze units geven volledige flexibiliteit en verminderen de noodzaak om verbindingen tussen opnamen te wijzigen.

Houd er bij het opnemen van Sound-on-Sound rekening mee dat de OUTPUT Level-regelaar van het kanaal dat wordt gekopieerd, van invloed is op het opnameniveau naar het nieuwe kanaal. Als de nieuwe gemixte opname onbevredigend is, kunt u deze opnieuw opnemen, want de originele opname blijft op het eerste nummer staan.

Stap-voor-stap grafiek voor sound-on-sound-opname
	1e	2e	3e
MIC IN (microfooningang) of LINE IN (lijningang) aansluiting	L	R	L
MIC- of LINE Level-regelaar	L	R	L
MONITOR SELECT-schakelaar	SOURCE (bron) en TAPE (tape)	TAPE (tape)	TAPE (tape)
VU-meter	L	R	L
REC MODE SELECT-schakelaar	Left (links)	Right (rechts)	Left (links)
OUTPUT (uitgang)	L	L	R
Headphone (hoofdtelefoon)	Left (links)	Left (links)	Right (rechts)

Opnemen met het Dolby-ruisonderdrukkingssysteem

Dolby Laboratories Inc. heeft een effectief ruisonderdrukkingssysteem ontwikkeld dat tapenoise en gesis met maar liefst 10 dB vermindert. Dit systeem is verkrijgbaar in afzonderlijke units van TEAC Corporation in het model AN-300 (4-kanaals) en andere 2-kanaalsmodellen (AN-180, enz.).

OPMERKINGEN.

1. De Dolby NR-unit is rechtstreeks aangesloten op de 3340S.
2. Alle audiokabels worden aangesloten van de versterker of andere bronnen op de Dolby NR-unit.
3. Tenzij anders vermeld in de handleiding voor de Dolby NR-unit, zijn alle instructies in deze 3340S-handleiding nog steeds van toepassing. Het type tape dat bij de opname wordt gebruikt, bepaalt de positie van de BIAS- en EQ-schakelaars.
4. Na voltooiing van de Dolby-kalibratie van de 3340S OUTPUT Level-regelaars, kan de gekalibreerde instelling op het paneel of de deck worden gemarkeerd met een markeerpotlood.

Speciale effecten met optionele accessoires

Met behulp van TEAC's optionele AX-10, AX-20 of vergelijkbare items voor het mixen en verbinden van de uitgangen, is het heel eenvoudig om een verscheidenheid aan speciale effecten te creëren met de 3340S. Deze omvatten (maar zijn niet beperkt tot) Pan Pot-effecten, "Normal" (normale) Echo, "Cross" (kruis) Echo, "Pseudo-Quad" Echo, 4-kanaals "Rotating" (roterende) Echo en andere. De 3340S leent zich ook creatief voor Backwards Recording (achterwaarts opnemen), Dual Speed Recording (opnemen met dubbele snelheid), Language Laboratory-werk en ander gebruik.

Voor een interessante gids voor enkele van deze effecten, zie het boekje "Meet the Creator", gedrukt door en verkrijgbaar bij TEAC Corporation of America, en ook verkrijgbaar bij sommige TEAC-dealers in de Verenigde Staten.

Speciale afspeelinformatie

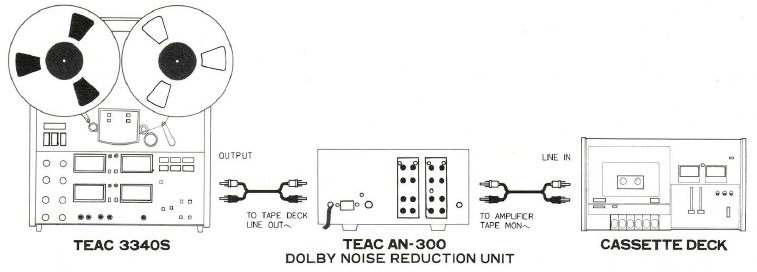

Afspelen van Dolby-gecodeerde tapes

Om te genieten van de voordelen van het Dolby-ruisonderdrukkingssysteem, moeten zowel de opname- als de afspeelniveaus overeenkomen. Daarom moeten "Dolby-encoded" (Dolby-gecodeerde), "Dolby processed" (Dolby-verwerkte) of "Dolbyized" (Dolbyized) tapes worden afgespeeld via een correct gekalibreerde Dolby-ruisonderdrukkingseenheid, verkrijgbaar bij TEAC en andere bedrijven.

Let op deze punten over Dolby NR en de 3340S.

1. Het Dolby NR-systeem is geen filter en elimineert geen ruis die aanwezig is in de originele bron,
2. Verbeteringen in de opnametape zelf (zoals low noise/high output tape) hebben het inherente tapenoiseniveau aanzienlijk verlaagd. Hoewel het Dolby NR-systeem nog steeds bijdraagt aan een verbeterde signaal-ruisverhouding bij het gebruik van deze tapes, is het voordeel van het systeem mogelijk niet zo duidelijk.
3. TEAC heeft een 4-kanaals Dolby-ruisonderdrukkingseenheid ontwikkeld, de AN-300 (optionele unit), die speciaal is ontworpen voor 4-kanaals stereo-opname en -weergave. Het is ook ideaal voor 2-kanaals stereogebruik.

Kopieën maken van de TEAC 3340S

Hier zijn enkele richtlijnen om ruisopbouw en andere problemen te voorkomen.

1. Gebruik de hoogst mogelijke opnameniveaus zonder de verzadigingspunten van 0 VU of +3 VU te overschrijden. Stel eerst het afspeelniveau in zodat het de referentie niet overschrijdt. Stel vervolgens het opnameniveau in met behulp van de bronmonitor op exact dezelfde VU-waarden.
2. Voordat u Dolby-verwerkte tape kopieert, gebruikt u de Dolby Level Calibration Tape (Dolby-niveaukalibratietape) om het afspeeluitgangsniveau op de 3340S in te stellen. Speel vervolgens de kalibratietape opnieuw af op de 3340S om het ingangsniveau op de opname-deck in te stellen op 0 VU. Zodra deze is gekalibreerd, mag u de instelling van de OUTPUT Level Control (uitgangsniveau-regelaar) op de 3340S, de ingang of de Input Level Controls (ingangsniveau-regelaars) op de andere deck niet wijzigen. Gebruik geen Dolby NR Unit (Dolby NR-unit) tussen de twee decks. Als er een is aangesloten, houdt u de DOLBY NR-schakelaar op de OUT-positie.
3. Bij het maken van Dolbyized-kopieën op een cassette van de 3440S, voorkomen verschillen in opnameniveau een nauwkeurige Dolby Level-kalibratie tussen de decks. Gebruik een afzonderlijke Dolby NR Unit tussen de decks, plaats de Dolby NR-schakelaar op IN en selecteer de afspeelmodus. Laat het ingebouwde Dolby-systeem op de cassettedeck het programma opnieuw verwerken tijdens het opnemen. Alleen 2-kanaals kopiëren is mogelijk.
4. Om 2-kanaals kopieën van een 4-kanaals opname te maken, wordt aanbevolen om een Mixdown Panel (mixdownpaneel) of Audio Mixer (audiomixer) te gebruiken om de gewenste balans te creëren zonder het vereiste uitgangsniveau van elk kanaal te verliezen. TEAC's operationele accessoires die voor dit doel zijn ontworpen, omvatten het AX-20 Mixdown Panel en de AX-300 Audio Mixer, die beide in staat zijn tot de juiste mixactie.

Onderhoud van de TEAC 3340S door de eigenaar

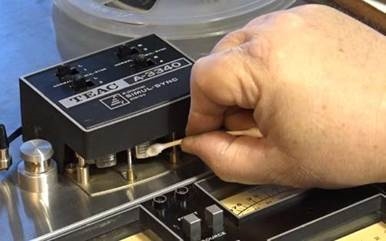

De koppen reinigen

Het allerbelangrijkste punt bij het onderhoud van een tapedeck is het frequent en correct reinigen van de koppen. De koppen moeten altijd worden gereinigd voordat belangrijke opnames worden gemaakt en minstens één keer per 8 uur gebruik (opnemen of afspelen). Vuile koppen veroorzaken een vermindering van de hoogfrequente respons, onregelmatige slijtage van de koppen, uitval en kunnen in extreme gevallen ervoor zorgen dat de deck helemaal niet meer opneemt. De kleine hoeveelheid tijd en moeite die nodig is, wordt ruimschoots gecompenseerd door de hogere kwaliteit van opname en weergave die beschikbaar is als deze procedures worden gevolgd.

Veelgebruikte reinigingsvloeistoffen zijn chloorethaan, absolute (watervrije) alcohol en TEAC Head Cleaner (vloeistof "A" in de TZ-261-kit). Chloorethaan is niet-ontvlambaar en heeft uitstekende reinigingseigenschappen. Alcohol is onschadelijk, maar is brandbaar en de reinigingseigenschappen zijn minder goed. TEAC Head Cleaning Fluid is niet-toxisch, niet-brandbaar en heeft uitstekende reinigingseigenschappen en het gebruik ervan wordt aanbevolen.

Gebruik een stijf wattenstaafje of een stuk gaas gedrenkt in reinigingsvloeistof en wrijf over het gehele oppervlak van de kop, waarbij u ervoor oppast dat u het niet bekrast. Herhaal het proces op elke kop totdat alle verkleuring en tapeoxiden zijn verwijderd. Reinig alle metalen onderdelen waar de tape overheen gaat, zoals de aandrijfas, tapegeleiders, tapelift, enz.

De wattenstaafjes moeten een stijve schacht hebben, een bevredigend resultaat kan niet worden bereikt met de slanke, flexibele types.

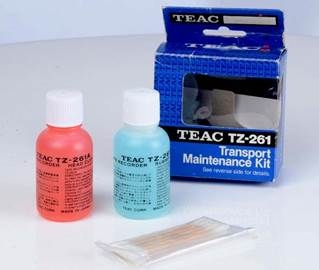

TZ-261 KOPPEN- EN RUBBERREINIGER

De aandrukrol reinigen

Na langdurig gebruik zal de aandrukrol een laagje oxide verzamelen. Gebruik alleen vloeistof "B" uit de TEAC TZ-261-kit, omdat deze speciaal is samengesteld voor het reinigen van rubberen oppervlakken. Gebruik geen chloorethaan, omdat dit de rubberen rol aantast.

OPMERKING: De nieuwere tapes laten een grijs of wit residu achter dat moeilijk te detecteren is. Er moeten regelmatige schoonmaakschema's worden opgesteld in plaats van te vertrouwen op observatie.

De kast reinigen

Gewone meubelreiniger en -polish kunnen worden gebruikt om de aantrekkelijke afwerking te behouden.

De voorplaat reinigen

Een zachte doek en milde reinigingsvloeistoffen (niet-schurend) kunnen worden gebruikt om de glans van de voorplaat te herstellen. Een met olie bevochtigde doek geeft ook goede resultaten, maar pas op dat er geen olie op de onderdelen van het tapepad komt, zoals de aandrukrol, aandrijfas, enz.

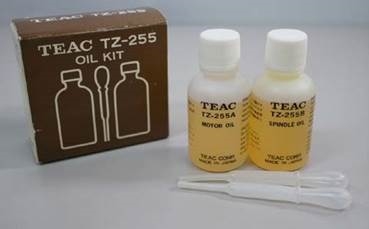

TZ-255 OLIEKIT

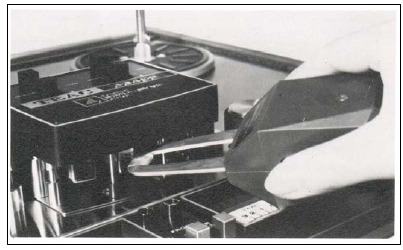

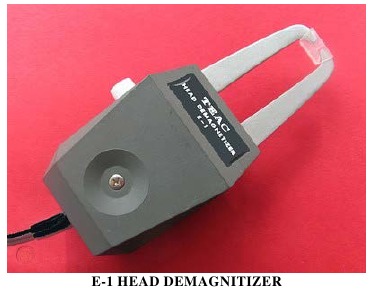

Demagnetiseren

Bij langdurig gebruik zullen de koppen enigszins magnetisch worden. Als gevolg hiervan zal de hoge frequentie afnemen, zal er ruis ontstaan, of in extreme gevallen zullen de hoge tonen wegvallen of ruis introduceren in uw waardevolle vooraf opgenomen tapes. Om uw recorder optimaal te laten werken, moeten de koppen minstens één keer per 50 uur gebruik worden gedemagnetiseerd met een TEAC Model E-1, Head Demagnetizer, volgens de onderstaande procedures:

1. Schakel de stroom naar de tapedeck uit.
2. Bevestig de plastic beschermers aan de poolpunten van de demagnetiseerder.
3. Steek het snoer van de demagnetiseerder in een stopcontact.
4. Druk op de aan/uit-knop van de demagnetiseerder, breng de punt dicht bij de kop en beweeg deze langzaam 4 of 5 keer op en neer.
5. Trek hem langzaam weg van de kop.
6. Dezelfde demagnetiseringsprocedure wordt gevolgd op elke kop, aandrijfas en de geleidepennen.
7. Nadat u de bovenstaande procedure op elke kop hebt voltooid, schakelt u de stroom naar de demagnetiseerder UIT, ALLEEN nadat deze minstens 30 cm van de kop is verwijderd.


Smeerprocedures

Smeer de hieronder vermelde punten om de 1.000 bedrijfsuren of één keer per jaar als de apparatuur niet vaak wordt gebruikt. Gebruik TEAC TZ-255-olie of een equivalent.

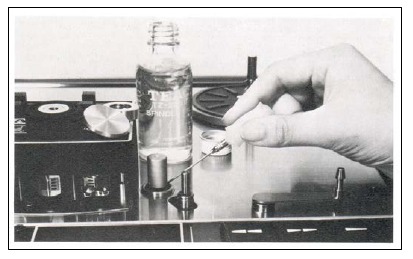

AANDRIJFAS: Verwijder de stofkap door deze met uw vingers tegen de klok in te draaien en breng ongeveer 2 druppels olie aan op het oliekompres.

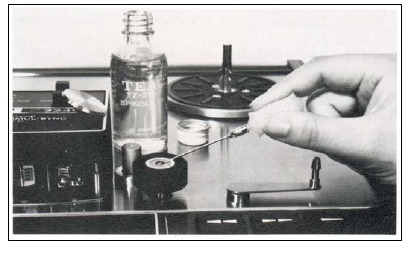

AS VAN DE AANDRUKROL: Draai de dop los met uw vingers en breng één druppel olie aan op het aslager.

MOTOREN: Elke motor (aandrijfmotor, 2 spoelmotoren) heeft twee olieleidingen. Breng ongeveer 1 cc olie aan op elke motorleiding. Als de olie "terugloopt" in de olieleidingen of niet door de motor wordt opgenomen, forceer deze dan niet in de motor.

Breng geen overmatige hoeveelheden olie aan. Overmatig smeren kan een bron van problemen zijn. Breng geen olie aan op rubberen onderdelen. Als er olie op rubberen onderdelen terechtkomt, verwijder deze dan onmiddellijk met TEAC-rubberreinigingsvloeistof.

Smering moet onmiddellijk na gebruik worden uitgevoerd terwijl de apparatuur nog warm is. Nadat u het smeermiddel hebt aangebracht, laat u de tapedeck 1-2 uur horizontaal staan totdat de olie volledig is opgenomen.

Mogelijke problemen en hoe ze op te lossen

Tapetransport
Probleem	Oorzaak	Correctieve actie
Volledig buiten werking, VU-meterlampen branden niet	Netsnoer los, niet aangesloten.	Sluit het netsnoer aan.
	Zekering kapot.	Vervang de zekering; 2e keer, ga naar een servicecentrum.
De aandrijfas draait niet (VU-meterlampen branden)	Auto-uitschakelarm niet rechtop.	Zet de arm in de juiste positie.
De aandrukrol komt niet in contact	Dummyplug niet in de afstandsbedieningsaansluiting gestoken.	Steek de dummyplug in.
De indexcounter werkt niet	De counterreset is niet gewist.	Druk meerdere keren op de resetknop.
De aandrukrol sleept (kan niet vrij met de hand worden gedraaid)	Moet worden gesmeerd.	Verwijder de afdekking van de aandrukrol, breng 1 of 2 druppels olie aan en controleer opnieuw met de hand.
Tape piepend geluid	Tape die tegen de spoelen wrijft.	Plaats de instelplaat voor de spoelhoogte en vervang de spoel.
	De aandrukrol is droog of de tape moet worden gesmeerd (siliconen).	Gebruik een tapessmeeldoek om siliconensmeermiddel op de hele tape aan te brengen of vervang de tape.
Afspelen
Geen geluid	Audiokabel losgekoppeld.	Controleer en bevestig de aansluitingen op de deck en het stereo-versterkersysteem.
	OUTPUT-keuzeschakelaar verkeerd gepositioneerd.	Zet de OUTPUT-keuzeschakelaar op TAPE.
	OUTPUT-niveau te laag.	Verhoog de OUTPUT-niveau regelaar.
Slechte geluidskwaliteit	Vuile tapekoppen.	Reinig de koppen.
	Verslechterde of defecte tape.	Vervang de tape.
Onstabiel geluid (wow, flutter, toonhoogteveranderingen)	Onjuiste druk van de aandrukrol.	Reinig met rubberreinigingsvloeistof of vervang de aandrukrol.
	Vuil tapepad.	Reinig het hele tapepad met een koppenreiniger.
	Tape die tegen de spoel wrijft.	Installeer de instelplaat voor de spoelhoogte.
Opname
De opname-lampjes branden niet.	RECORD MODE-schakelaar UIT.	Zet de MODE-schakelaar AAN.
	SlMUL-SYNC geselecteerd.	Wijzig in NORMAAL.
Neemt niet op. Geen audio hoorbaar in de SOURCE OUTPUT-positie.	Ingangskabel los of losgekoppeld.	Controleer het snoer bij de deck en bij de stereo-versterker.
	Ingangsniveau te laag.	Verhoog de ingangsniveau regelaar.
Neemt niet op. Geen audio hoorbaar in de TAPE-OUTPUT-positie.	Vuile tapekoppen.	Reinig de koppen.
	OUTPUT-niveau te laag.	Verhoog de OUTPUT-niveau instelling.
De geluidskwaliteit is laag, dof, te veel geruis, enz.	Vuile tapekoppen.	Reinig de koppen.
	Verslechterde of defecte tape.	Vervang de tape.
	Onvoldoende ingangsniveau.	Verhoog de MIC- of LINE-ingangsniveaus.
	Koppen of tapepad gemagnetiseerd.	Demagnetiseer het tapepad.
Vervormd of onduidelijk geluid	Overmodulatie door overmatig ingangsniveau.	Verlaag de ingangsniveau instellingen.
	Verslechterde of defecte tape.	Vervang de tape.

Specificaties/Optionele accessoires

Specificaties
Koppen Drie, 4-sporen - 4-kanaals en 2-kanaals, stereo of mono (met SIMUL-SYNC-schakelaar), wissen, opnemen en afspelen

Spoelgrootte 10-1/2" en 7"

Tapesnelheid 15 ips en 7-1/2 ips (0,5%)

Motoren 1 synchrone aandrijfmotor met dubbele snelheid en hysterese
2 spoelmotoren met wervelstroominductie

Wow en Flutter 0,04% bij 15 ips
0,06% bij 7-l/2 ips

Frequentierespons 25-24.000 Hz (±3 d B, 30-22.000 Hz) bij 15 ips
25-22.000 Hz (±3 dB, 30-20.000 Hz) bij 7-l/2 ips

Signaal-ruisverhouding 55 dB

Harmonische vervorming 1% bij 1.000 Hz normaal bedrijfsniveau

Stereo-kanaalscheiding 55 dB bij 1.000 Hz

Snelle wikkeling 140 seconden voor 1.800 voet

Ingangen Lijn: 0,1 V, 50.000 ohm of meer
Microfoon: 0,25 mV/ -72 dB (600-10.000 ohm)

Uitgangen Lijn: 0,775V voor een belastingimpedantie van 10.000 ohm of meer
Hoofdtelefoon: 8 - 400 ohm

Stroomvereisten 117 V AC, 60Hz 138 W

Afmetingen 20-1/2"(H) X 17-3/8" (B) X 8-3/4" (D)

Gewicht 50 lbs. netto

Standaard accessoires Lege spoel
Spoeladapter
Ingang-uitgang aansluitsnoer
Olie
Zekering
Reinigingsstaaf
Siliconendoek
Rubberen voetjes
AC-netsnoer
Instelplaat voor spoelhoogte
Splijtplakband

De specificaties zijn vastgesteld met behulp van geluidsarme tape. Functie en specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Optionele accessoires

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Teac 3340S Handleiding

Beschikbare talen
