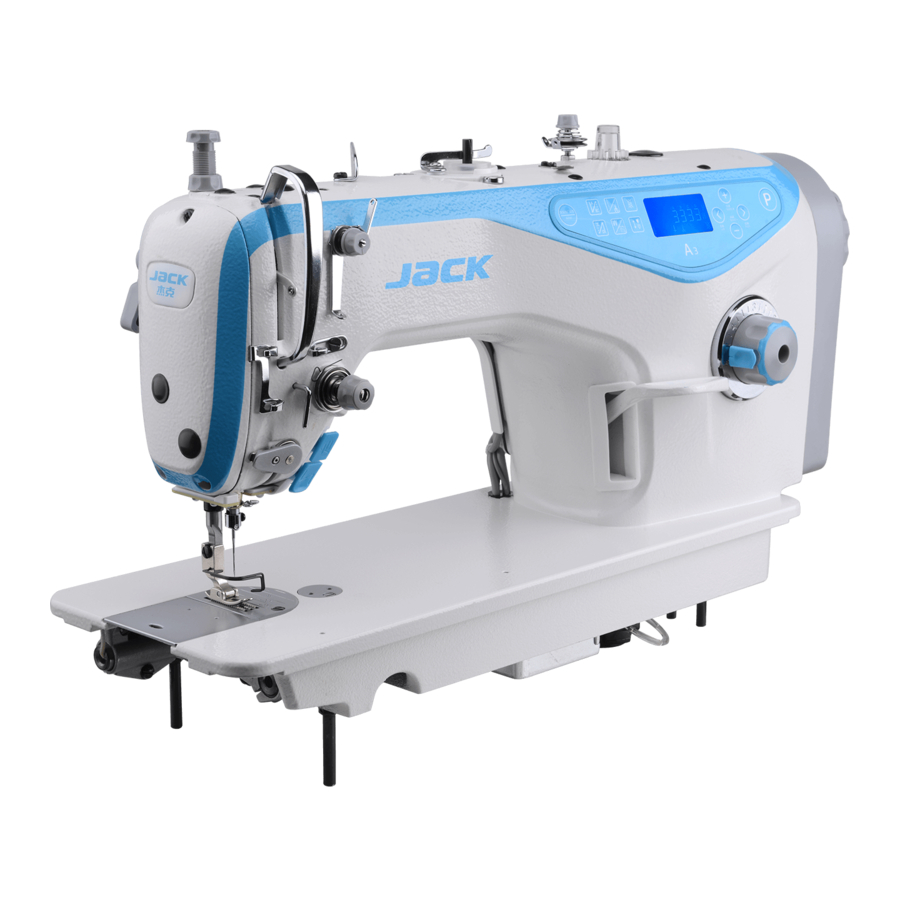

Jack A3 Handleiding
Installatie-instructies
Productspecificaties
| Producttype | AHE59 | Voedingsspanning | AC 220 ±20%V |
| Netfrequentie | 50Hz/60Hz | Maximaal uitgangsvermogen | 550W |
Interface stekkerverbindingen

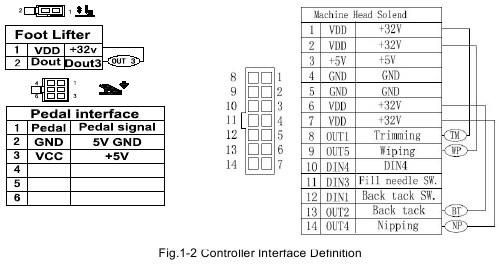

Sluit de stekkers van het pedaal en de machinekop aan op de bijbehorende aansluitingen aan de achterkant van de controller, zoals weergegeven in de figuren 1-1 en 1-2. Controleer en bevestig of de stekker stevig is geplaatst.
- Pedaalaansluiting;
- Aansluiting voor solenoïde van de naaivoetlichter;
- Solenoïde-aansluiting;
Als het moeilijk is om de stekker in de aansluiting te steken, controleer dan of ze overeenkomen, of de insteekrichting of naaldinsteekrichting correct is!
Bedrading en aarding
We moeten het systeem-aardingsproject voorbereiden, een gekwalificeerde elektrotechnisch ingenieur is vereist voor de constructie. Het product is bekrachtigd en klaar voor gebruik; u moet ervoor zorgen dat het stopcontact waarop de AC-ingang is aangesloten, veilig is geaard. De aardingsdraad is een geel en groene lijn, deze moet worden aangesloten op het elektriciteitsnet en betrouwbare veiligheidsbescherming op de grond om een veilig gebruik te garanderen en abnormale situaties te voorkomen.
Alle stroomkabels, signaalkabels, aardingskabels en bedrading mogen niet in andere objecten worden gedrukt of overmatig worden vervormd om een veilig gebruik te garanderen!
Instructies bedieningspaneel
Displayinstructie bedieningspaneel

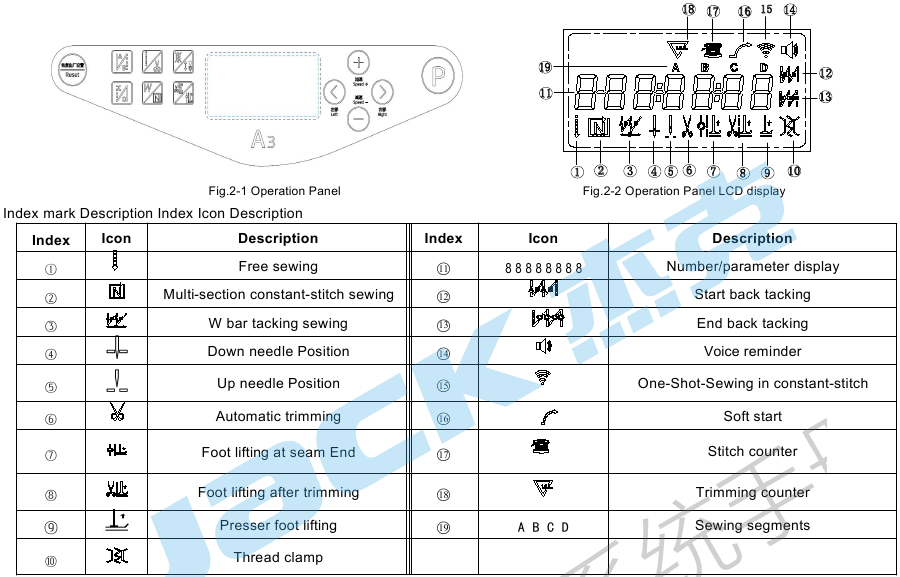

Afhankelijk van de werkstatus van het systeem, geeft de LCD-module van het bedieningspaneel de huidige naaimodus, parameters, start/einde terugstikken en naaivoet, naaldpositie, afsnijden, zacht startnaaien enz. weer. De functiemarkering van het bedieningspaneel is als volgt (zie afb. 2-1 en 2-2):

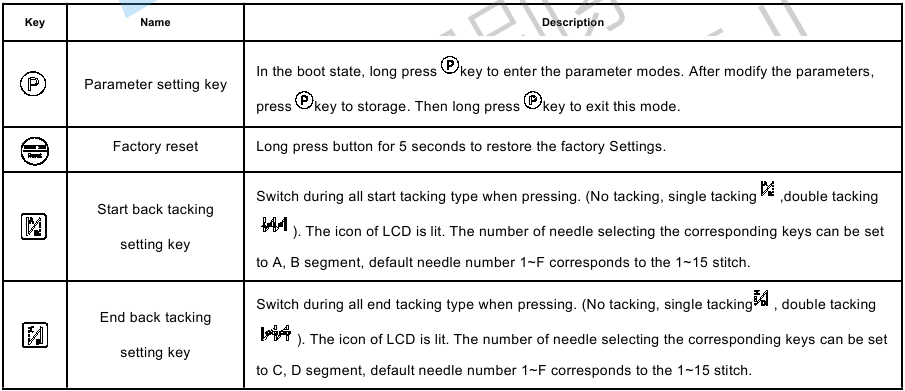

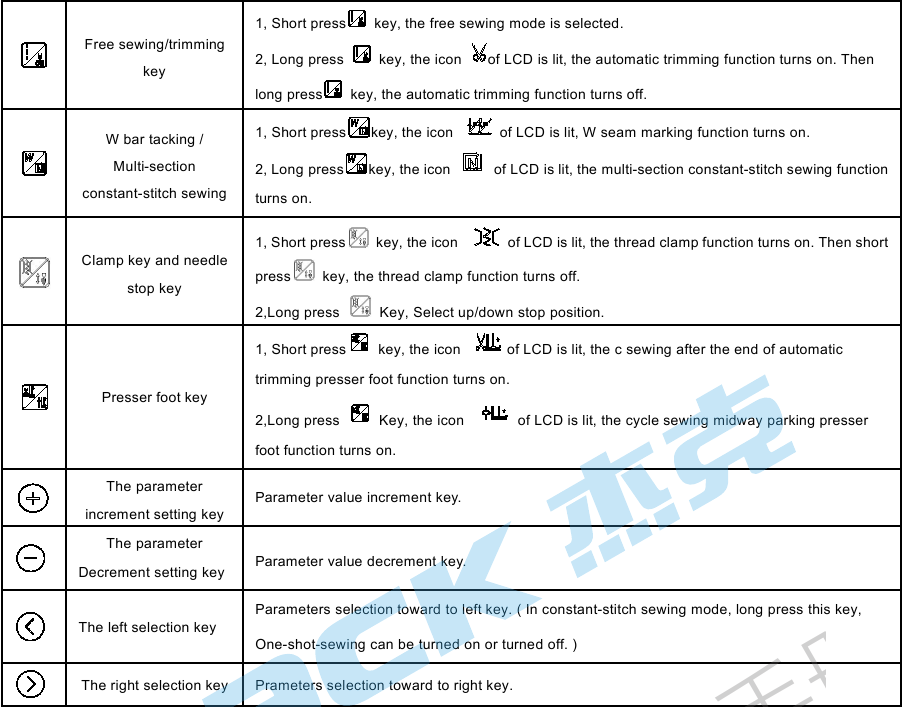

Sleutelfuncties S/L-markering Sleutelnaam Beschrijving
Lijst met systeemparameterinstellingen

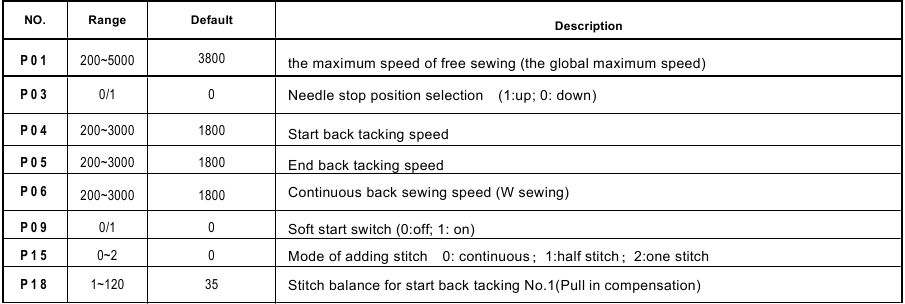

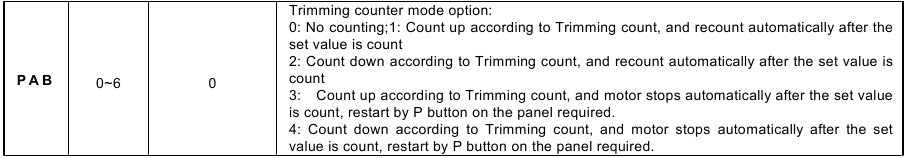

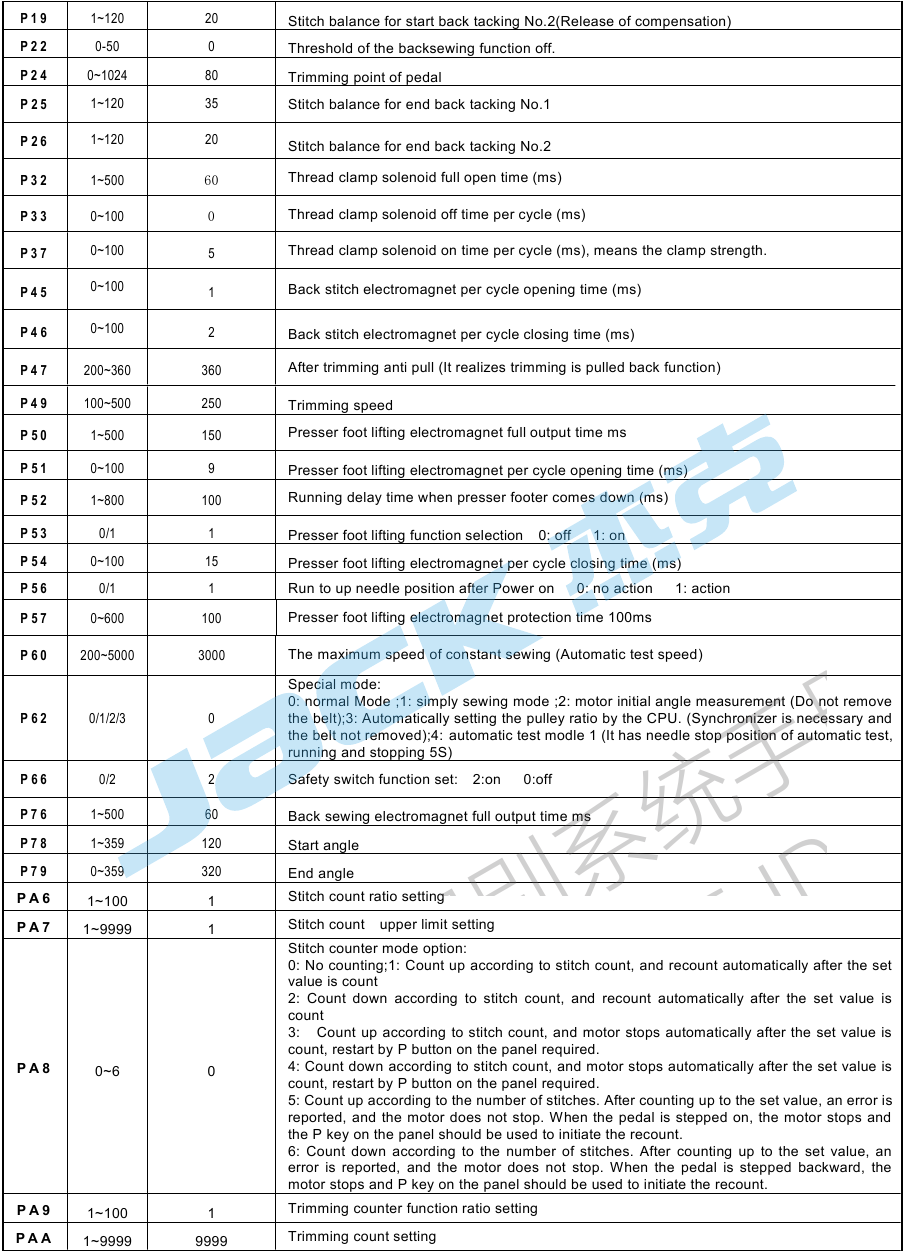

Parametermodus
- Druk in de stand-bystand op de
![]()
-toets om de parametermodi te openen. - Druk op de bijbehorende toets
![]()
en toets ![]()
om de bijbehorende parameter aan te passen. - Wanneer de parameterwaarden zijn verhoogd en verlaagd, knippert de parameterinterface. Druk kort op de
![]()
-toets om de gewijzigde parameters op te slaan. Houd de ![]()
-toets lang ingedrukt om de parameterinterface te verlaten en terug te keren naar het stand-by-model.
en toets
om de bijbehorende parameter aan te passen.
Monitormodus
| Nr. | Beschrijving | Nr. | Beschrijving |
| 010 | steektellervoice-uitzending | 025 | De bemonsteringsspanning van het pedaal |
| 011 | Teller voor naaiwerkstukken | 026 | De verhouding tussen motor en machine |
| 012 | De kop van de werkelijke snelheid | 027 | De totale gebruiksduur (uren) van de motor |
| 013 | Status van de encoder | 028 | De bemonsteringsspanning van de interactie |
| 020 | DC-spanning | 029 | Softwareversie |
| 021 | Machinesnelheid | 02A | Analoge ingang 1 |
| 022 | De fasestroom | 02B | Analoge ingang 2 |
| 023 | Initiële elektrische hoek | 02C | Foutteller |
| 024 | Machinehoek | 030-037 | De historie van foutcodes |
Het waarschuwingsbericht
| Alarmcode | Beschrijving | Correctie |
 | Steektelleralarm | De steekteller heeft de limiet bereikt. Druk op de  -toets om het alarm te annuleren |
 | Alarm afsnijdteller | De afsnijdteller heeft de limiet bereikt. Druk op de -toets om het alarm te annuleren |
 | Stroom is uit alarm | Wacht 30 seconden en zet dan de stroomschakelaar aan |
 | Veiligheidsschakelaar alarm | Pas de machine aan de juiste positie aan. |
Foutmodus
Als de foutcode verschijnt, controleer dan eerst de volgende punten:
- Zorg ervoor dat de machine correct is aangesloten;
- de control box overeenkomt met de machinekop.
- Bevestig dat de fabrieksreset nauwkeurig is
| Foutcode | Beschrijving | Oplossing |
| Err - 01 | Hardware-overstroom | Zet de stroomschakelaar uit en start opnieuw op na 30 seconden. Als de controller nog steeds niet werkt, vervang deze dan en informeer de fabrikant. |
| Err - 03 | Onderspanning | Koppel de stroom naar de controller los; controleer of de ingangsspanning laag is of niet (minder dan 176V). Als de voedingsspanning laag is, start de controller dan nadat de spanning is hersteld. Als de controller nog steeds niet werkt, informeer dan de fabrikant en vervang de controller. |
| Err - 04 | Overspanning wanneer de machine is uitgeschakeld | Koppel de controllerstroom los en controleer of de ingangsspanning te hoog is (hoger dan 264V). Zo ja, start de controller dan opnieuw wanneer de normale spanning is hersteld. Als de controller nog steeds niet werkt wanneer de spanning op een normaal niveau is, vervang dan de controller en informeer de fabrikant. |
| Err - 05 | Overspanning in bedrijf | |
| Err - 06 | Solenoïde-circuitfout | Schakel de stroom van het systeem uit. Controleer zorgvuldig of de solenoïde-aansluiting los zit of beschadigd is, vervang deze dan op tijd. Start het systeem vervolgens opnieuw op na bevestiging, als het nog steeds niet werkt, informeer dan de fabrikant en vervang de controller. |
| Err - 07 | Meetfout motorstroom | Schakel de stroom van het systeem uit, start opnieuw op na 30 seconden om te zien of het goed werkt. Als een dergelijke fout vaak voorkomt, zoek dan technische ondersteuning. |
| Err - 08 | Naaimotor geblokkeerd | Schakel de stroom van het systeem uit. Controleer of de stekker van de motorvoeding is losgekoppeld, los zit of kapot is, of dat er iets in de machinekop verstrikt zit. Herstel dit en start het systeem opnieuw op. Als het nog steeds niet werkt, informeer dan de fabrikant en vervang de controller. |
| Err - 10 | Communicatiefout | Controleer zorgvuldig of de verbinding tussen het bedieningspaneel en de controller is losgekoppeld, los zit of kapot is, herstel dit en start het systeem opnieuw op, als het nog steeds niet werkt, informeer dan de fabrikant en vervang de controller. |
| Err - 11 | Positioneringsfout naaimachinekop | Controleer of de verbindingslijn tussen de machinesynchronisator en de controller los zit of niet, herstel deze en start het systeem opnieuw op. Als het nog steeds niet werkt, vervang dan de controller en informeer de fabrikant. |
| Err - 12 | Initiële fout elektrische motorhoek |
|
| Err - 13 | Motor HALL-fout | Schakel de stroom van het systeem uit, controleer of de motor-sensorstekker los zit of is losgeraakt, herstel deze en start het systeem opnieuw op. Als het nog steeds niet werkt, vervang dan de controller en informeer de fabrikant. |
| Err - 14 | DSP Lees-/schrijffout EEPROM | Schakel de stroom van het systeem uit, start het systeem opnieuw op na 30 seconden, als het nog steeds niet werkt, vervang dan de controller en informeer de fabrikant. |
| Err - 15 | Motor overtoerenbeveiliging | |
| Err - 16 | Motorreversie | |
| Err - 17 | HMI Lees-/schrijffout EEPROM | |
| Err - 18 | Motoroverbelasting | |
| Err - 20 | Alarm oliegebrek | Het systeem detecteert dat de hoeveelheid olie onder het normale niveau is gedaald en de ingestelde tijd heeft overschreden, alarmwaarschuwing. |
| Err - 23 | Fout motorblokkering encoder | Schakel de stroom van het systeem uit. Controleer of de stekker van de motorvoeding is losgekoppeld, los zit of kapot is, of dat er iets in de machinekop verstrikt zit. Herstel dit en start het systeem opnieuw op. Als het nog steeds niet werkt, informeer dan de fabrikant en vervang de controller. |
| Err - 24 | Alarm spoeldetectie | Controleer of de spoel voldoende is. Als de spoel voldoende is terwijl de fout nog steeds bestaat, vervang dan de controller en informeer de fabrikant. |
| Err - 26 | Draad einde detectie alarm | Start opnieuw op na het verwijderen van het draadeinde. Als het nog steeds niet goed werkt, vervang dan de controller en informeer de fabrikant. |
| Err - 30 | Wachtwoordvergrendeling uitschakelalarm | Als verder gebruik vereist is wanneer de ingestelde tijd voor machinegebruik is verstreken, neem dan contact op met uw lokale serviceprovider. |
Pedaalgevoeligheid aanpassen

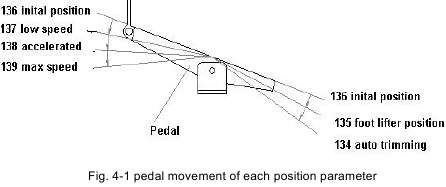

Zie afb. 4-1
De pedaalbeweging begint vanaf de beginpositie (p.136) waar de motor stopt, langzaam naar voren gestapt naar het lage snelheidspunt (p.137) waar de motor op de minimale snelheid draait (p.100), verdergaand naar het versnelde punt (p.138) waar de motor sneller begint, tot het maximale snelheidspunt (p.139) waar de motor tot de maximale snelheid (p.101) oploopt. En wanneer het pedaal terugstapt naar de voetlichterpositie (p.135), het automatische heffen van de naaivoet. Doorgaan terug naar de automatische afsnijpositie (p.134), is het afsnijden van de draad automatisch voltooid. De parameterwaarde is ingesteld voor een verzekering (nr. 134 parameters) < (nr. 135 parameter) <( nr. 136 parameters) <( nr. 137 parameters) <( nr. 138 parameters) <( nr. 139 parameters). Door de bijbehorende parameters aan te passen, kan de gebruiker de juiste pedaalrespons verkrijgen die past bij de persoonlijke gewoonte.
Paklijst
Let op
Controleer zorgvuldig of alle componenten die op de paklijst staan, zijn inbegrepen. Neem contact op met uw leverancier voor compensatie in geval van ontbrekende onderdelen.
| Item | Type | Eenheid | Hoeveelheid |
| Controller | stuk | 1 | |
| Pedaalassemblage (inclusief beugel) | set | 1 | |
| Bedieningspaneel <OPTIONEEL> (inclusief bedieningspaneelbeugel en schroeven) | stuk | 1 | |
| Kniehevel | stuk | 1 | |
| Houtschroef | ST5.5×25 | stuk | 6 |
| Gebruiksaanwijzing | 1 |
Veiligheidsinstructie
- Lees deze handleiding zorgvuldig door, evenals de gerelateerde handleiding voor de machine voordat u de controller gebruikt.
- Voor het correct en veilig installeren en bedienen van de controller zijn gekwalificeerde ingenieurs vereist.
- Blijf uit de buurt van booglasapparatuur om elektromagnetische interferentie en storingen van de controller te voorkomen.
- Houd de kamertemperatuur onder 45°c en boven 0°c
- Niet gebruiken bij een luchtvochtigheid lager dan 30% of hoger dan 95% of op plaatsen met dauw en nevel.
- Schakel de stroom uit en trek de stekker uit het stopcontact voordat u de control box en andere componenten installeert,
- Om interferentie of elektrische lekkage te voorkomen, moet u het aardingswerk uitvoeren; de aardingsdraad van het netsnoer moet stevig met de aarde worden verbonden op een effectieve manier.
- Alle onderdelen voor de reparatie die door het bedrijf worden geleverd of goedgekeurd vóór gebruik.
- Schakel de stroom uit en trek de stekker uit het stopcontact voordat u onderhoudswerkzaamheden uitvoert. Er is een gevaarlijke hoogspanningscontrol box, u moet de stroom na één minuut uitschakelen voordat u de control box opent.
- Het symbool
![waarschuwing]()
in deze handleiding betekent Veiligheidsmaatregelen, let hierop en volg deze strikt op om onnodige schade te voorkomen.
