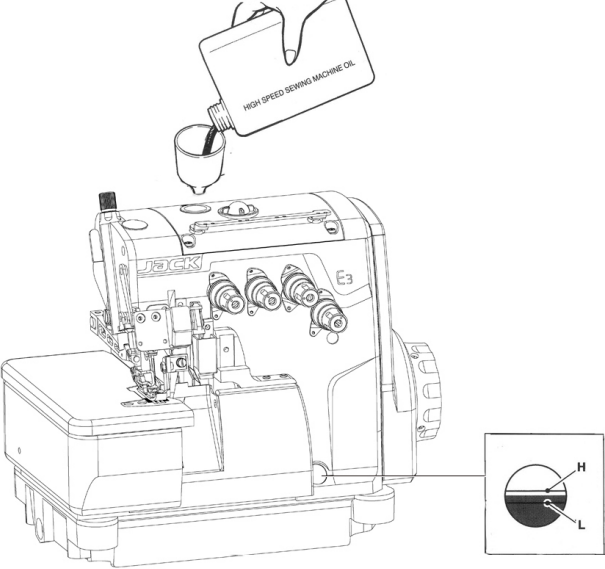

Smering

Nadat de oliepan is gevuld, moet de bovenkant van de indicator tussen de (H)- en (L)-lijn liggen. Voeg olie toe wanneer de oliepeilindicator (L) bereikt of eronder komt.
Smering

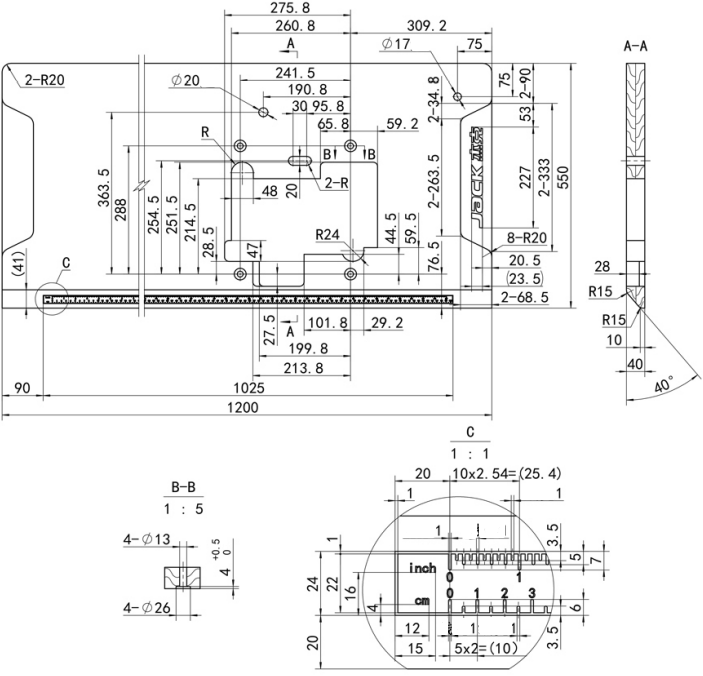

Schematisch diagram van de machinetabel

Snij de tafel aan de hand van het diagram.
Schematisch diagram van de machinetabel

Inrijgen

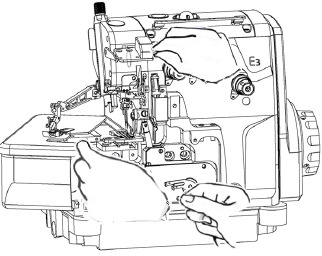

Open drie overs. Naai de naaivoet opzij, knoop de vooraf ingestelde draad en de gebruikte draad aan elkaar om de machine in te rijgen.
Inrijgen

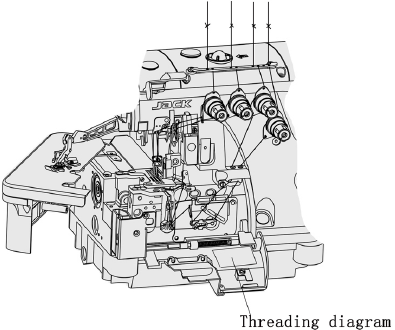

Naalddraad

Knip de knopen netjes af voordat u door de naald gaat om opnieuw in te rijgen. Zorg ervoor dat de machine correct is ingeregen door te verwijzen naar het inrijgdiagram, de lusdraad. Knip de knopen netjes af nadat u door het oog van de lus bent gegaan.
Naalddraad

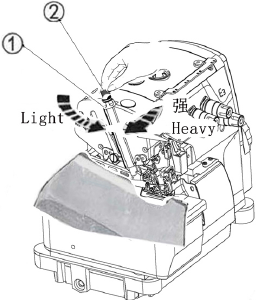

De naaivoetdruk aanpassen

Maak de afstelmoer los en draai vervolgens de afstelmoer om de naaivoetdruk aan te passen. Deze moet zo licht mogelijk zijn in de toevoersituatie wanneer de stabiele toestand is bereikt.

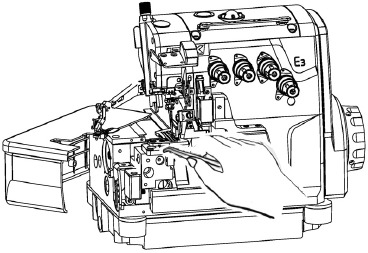

De machine reinigen

Voornamelijk de sleuven van de naaldplaat en de toevoerrijen moeten worden schoongemaakt.
De machine reinigen

De naald vervangen

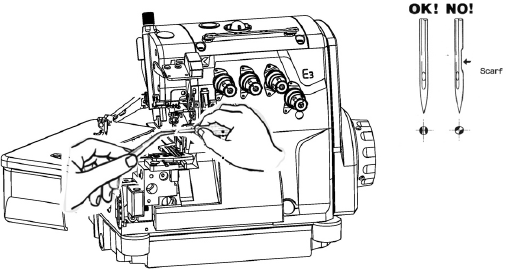

Controleer de naald zorgvuldig om er zeker van te zijn dat de sjaal naar de achterkant van de machine is gedraaid. Steek de naald op de juiste diepte en zet deze stevig vast.
De naald vervangen
Standaardnaald
Organ DCX27

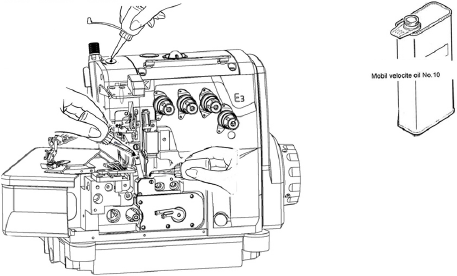

Handmatige smering

Breng 2 of 3 druppels olie met de hand aan wanneer de machine voor de eerste keer wordt gebruikt of gedurende een bepaalde tijd niet is gebruikt.
Handmatige smering

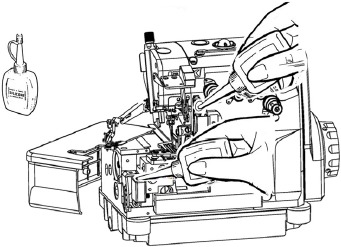

Het HR-apparaat vullen met siliconenolie

Vul het apparaat met olie voordat het te laag is om naalddraadbreuk en stofbeschadiging te voorkomen.
Het HR-apparaat vullen met siliconenolie
waarschuwing Opmerking: gebruik de aanbevolen siliconenolie.

De differentiële transportverhouding aanpassen

Maak de afstelmoer los en draai de afstelmoer om de differentiële transportverhouding aan te passen.

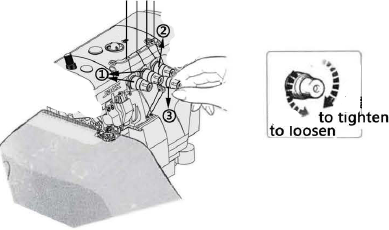

De draadspanning aanpassen

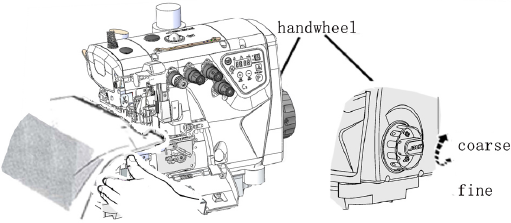

  1. Terwijl u op de drukknop drukt, draait u aan het handwiel om de positie te zoeken waarop het handwiel staat en stelt u de gewenste schaal in om de drukknop verder in de diepte te duwen.
  2. Houd vervolgens de drukknop ingedrukt en draai aan het uitlijnteken.
    De draadspanning aanpassen
    waarschuwing Opmerking: De steeklengte mag pas worden aangepast nadat de differentiële transportverhouding is gewijzigd.

Maak spanningsaanpassingen met de naalddraadknop , de bovenste kijkknop en de onderste lusknop .
De draadspanning aanpassen

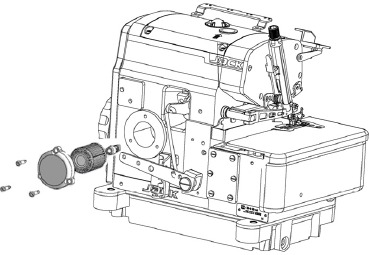

De olievuller controleren en vervangen

Controleer en vervang de olievuller om de zes maanden.
De olievuller controleren en vervangen

De oliecirculatie controleren

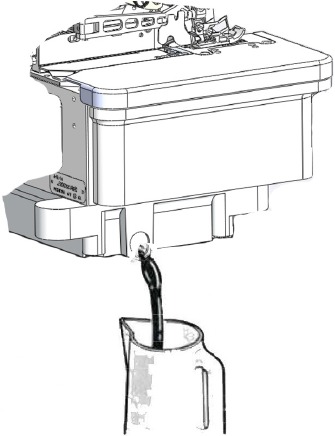

De olie vervangen

Vervang de olie een maand na het eerste gebruik en daarna om de zes maanden.
De olie vervangen

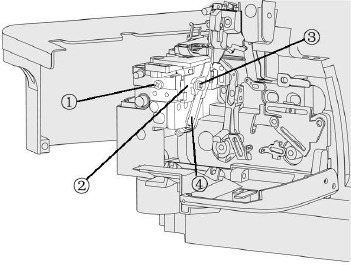

Het onderste mes vervangen

Het onderste mes vervangen

  1. Maak de schroef los.
  2. Schroef tijdelijk vast nadat u de onderste houder naar links hebt geschoven.
  3. Maak de schroef los.
  4. Verwijder het onderste mes.

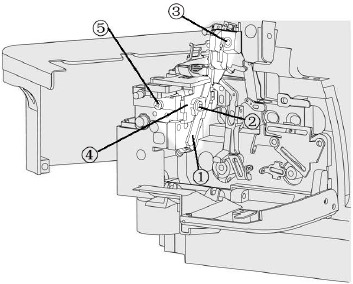

Het onderste mes installeren

  1. Plaats het onderste mes.
  2. Draai de schroef vast.
  3. Draai aan het handwiel zoals de tekening in de onderstaande afbeelding:
    Het onderste mes installeren
  4. Door de schroef los te draaien, schuift de onderste meshouder naar rechts.
  5. Draai de schroef vast.

Het onderste mes opnieuw slijpen

Het onderste mes opnieuw slijpen

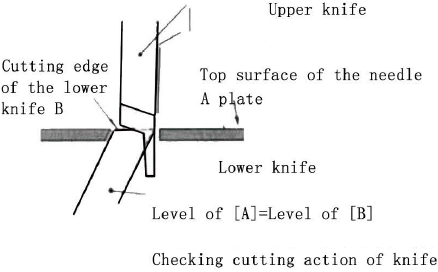

Correcte hoeken om het onderste mes opnieuw te slijpen:

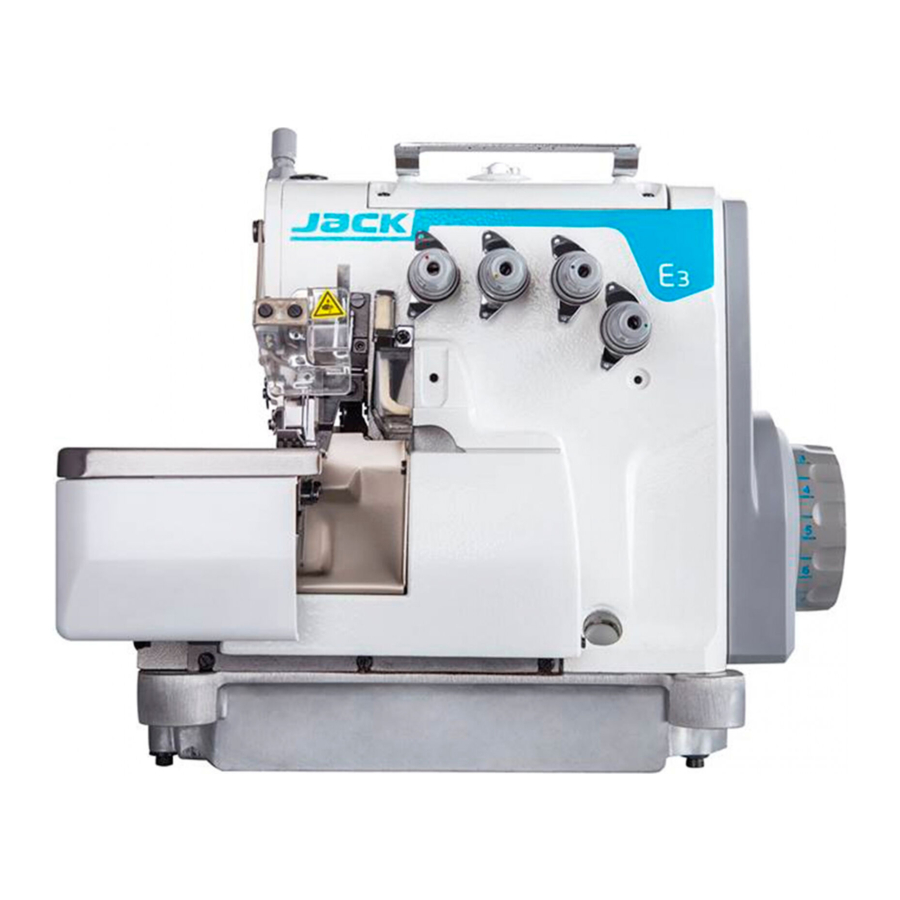

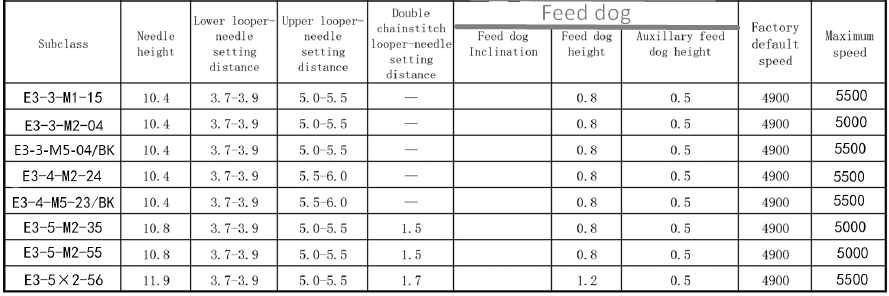

E3

E3

Bedieningsinstructies

  1. Interface voor inschakelweergave

    Afbeelding 1: Interface voor gebruikersparameters (normale interface voor inschakelweergave)
  2. Beschrijving van de bedieningsparameters
    Na het openen van de interface voor het instellen van gebruikersparameters, drukt u kort op de linker toets P om het parameteritem te wijzigen. Druk op de rechter toets S om de overeenkomstige parameterwaarde weer te geven en blijf op de S-toets drukken om de waarde aan te passen. Wanneer de waarde is aangepast, knippert de kleine punt bij de rechter pixie-buis: als de parameter. Als u wilt wijzigen, drukt u op de linkerknop P om op te slaan, wordt "OK" weergegeven (zoals weergegeven in afbeelding 3) en keert u terug naar de weergave-interface van een kolomnummer in de volgende reeks. Als de parameterwaarde niet is gewijzigd, keert deze rechtstreeks terug naar de interface voor het weergeven van het volgende serienummer. De motorwerking verlaat de standby-interface in de instellingsinterface.
Gebruikersparameters
Parameter Parametereffect Parameterbeschrijving
V Snelheidsparameter Snelheid = weergegeven waarde x100 (r/min)
M Automatische stopfunctie schakelaar 0: Schakel de automatische pin-stopfunctie uit
1: Open automatische pin-stopfunctie
Y Automatische naaldstop

De rechter digitale buis toont de naaldpositie op de horizontale lijn; de onderste digitale buis geeft de onderste naaldpositie aan.

waarschuwing Opmerking: wanneer de M-parameters zijn ingesteld op 0, wordt de Y-parameter niet weergegeven.
  1. Fabrieksinstellingen herstellen.
    Houd in de standby-interface de rechterknop S 3 seconden ingedrukt. Alle parameters delen worden teruggezet naar de waarden die door de gebruiker zijn opgeslagen. De digitale buis geeft "OK" weer.
  2. Inbraken in de digitale buisweergave.

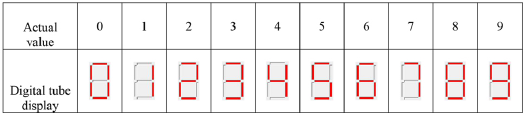

    Numeriek gedeelte:
    Bedieningsinstructies - Stap 1

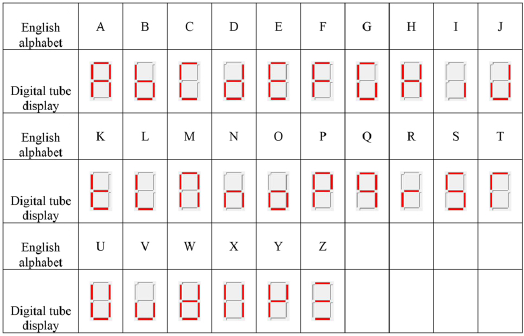

    Engels alfabetgedeelte:
    Bedieningsinstructies - Stap 2

Beschrijvingstabel foutcode

Foutcode Inhoud Oplossing
E1 Motor zit vast Draai aan het handwiel om te controleren of de machinekop vastzit of droog en moeilijk te draaien is;
Controleer of de stekker los zit of uit is,
Controleer of de stof te dik is en de motor er niet doorheen kan vanwege onvoldoende koppel.
E2 Overstroom Schakel de stroom uit en weer in. Als u het alarm niet kunt opheffen, neem dan contact op met de servicemonteur.
E3 Parameter opslaan abnormaal Als dit gebeurt, schakelt u de stroom uit en later de stroomschakelaar weer in;
Fabrieksinstellingen herstellen (houd de rechter toets S 3 seconden ingedrukt zonder los te laten)
Als herstarten of het herstellen van de fabrieksinstellingen het probleem niet kan oplossen, neem dan contact op met JACK-agenten om het op te lossen.
E4 Motorsignaal abnormaal Controleer of de motor-encoderstekkerverbinding betrouwbaar is, of de encodersignaallijn is gebroken, of de pin is uitgeworpen of vervormd.
E5 Positioneringssignaal abnormaal Draai aan het handwiel. Als het alarm niet kan worden opgeheven. Schakel hem weer in en schakel hem weer in. Als u het alarm nog steeds niet kunt opheffen, controleer dan of de encoder-/positioneringsstekkerverbinding betrouwbaar is;
Motorpositioneringshal abnormaal;
(Als de positioner beschadigd is en de positioneringsfunctie niet vereist, houdt u na het indrukken van E5 de rechter toets S 3 seconden ingedrukt om de naaldpositiefunctie uit te schakelen).
Eb Systeemoverspanning Schakel onmiddellijk de stroomtoevoer uit en controleer of de voedingsspanning het nominale spanningsbereik overschrijdt. Zo ja, pas dan de voedingsspanning aan de nominale spanning aan voordat u met het werk begint.

waarschuwing Opmerking: Als u het foutalarm nog steeds niet kunt opheffen volgens de foutafhandelingsoplossing, neem dan tijdig contact op met de fabrikant.
