Porsche 9J0.813.601, 9J0.813.601.A Handleiding

Voertuigtype
Taycan Cross Turismo

Modeljaar Vanaf 2021

Onderdeelnr.
Fietsendrager achter, RoW: 9J0.813.601
Fietsendrager achter, VS: 9J0.813.601.A

Extra onderdelen (niet inbegrepen)
9J1.044.801.11 Tas
9J1.044.801.12 Verlengingsset voor 3e wielrail
9J1.044.801.13 Toegangsrail
9J1.044.801.14 Gebogen afstandsstuk

De fietsendrager achter monteren

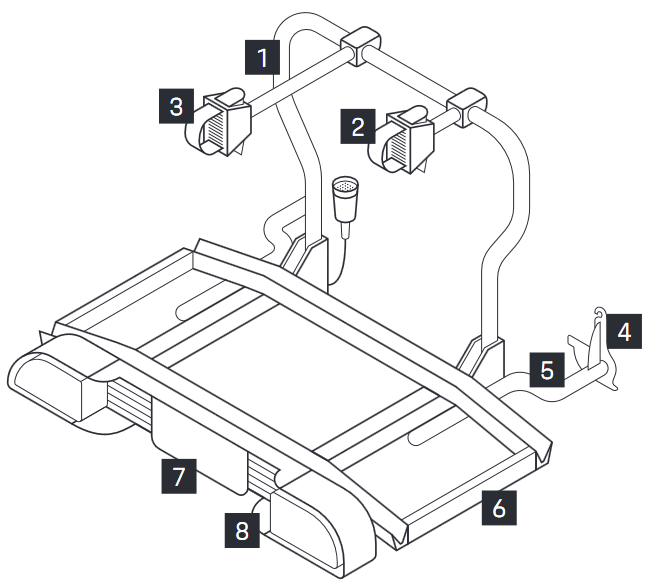

1. Steunbalk
2. Afstandsstuk (kort)
3. Afstandsstuk (lang)
4. Voorbereiding fietsendrager achter (steunbeugel)
5. Bevestigingsbuis
6. Kleppen
7. Nummerplaathouder
8. Pedalen

Informatie

• Klaar om te monteren op voertuigen met voorbereiding voor fietsendrager achter (bestelnr. NG1 en standaarduitrusting in de VS).
• Drie eenvoudig te monteren onderdelen.
• De fietsendrager is zo ontworpen dat deze in twee eenvoudige stappen vergrendelt.
• Geen gereedschap nodig.
• Capaciteit: 2 (of 3) fietsen, laadvermogen: max. 50 kg
• Optionele transporttas, verlengset voor 3e wielrail, toegangsrail en een gebogen afstandsstuk.

Waarschuwingen / onderhoudsinstructies

Rijden met een fietsendrager achter

• Pas uw rijstijl hierop aan.
• Lees de snelheidsinstructies en algemene informatie over de fietsendrager achter in de handleiding van de bestuurder.
• Let op de verandering in het zwaartepunt van het voertuig.
• De kofferbak kan alleen worden geopend als de fietsendrager is ingeklapt - kans op beschadiging!
• Op voertuigen met optionele uitrusting "Virtueel pedaal", kan de achterklep worden geopend of gesloten als u in het achterste gedeelte werkt, op voorwaarde dat de connector voor de fietsendrager niet is aangesloten. We raden u aan het virtuele pedaal in de instellingen te deactiveren.
• Neem de sleutel van de bestuurder niet mee tijdens het monteren van de fietsendrager achter.
• Schakel het contact uit.

Onjuist laden en monteren van de fietsendrager achter

• Op een oneffen ondergrond raden we u aan het voertuig op een hoog niveau in te stellen om oneffen oppervlakken te compenseren, waardoor er meer ruimte ontstaat tussen de grond en de fietsendrager bij het monteren ervan. Alle hoogte-instellingen van het voertuig kunnen op een vlakke ondergrond worden gebruikt (bijv. in een garage). Een laag niveau maakt het monteren gemakkelijker omdat de fietsendrager niet zo hoog hoeft te worden geheven.
• Laad of monteer de fietsendrager achter nooit langs de kant van de weg.
• Zorg ervoor dat de fietsen correct zijn vastgemaakt.
• Wanneer u met slechts één fiets laadt, mag u de vergrendelingsriemen niet klemmen bij het sluiten van de kofferbak.
• Laad zware fietsen vooraan (aan de kant van de kofferbak).
• Controleer altijd de fietsendrager achter en de fietsen die u vervoert voordat u gaat rijden en met regelmatige tussenpozen tijdens een lange rit (max. elke 300 km) om ervoor te zorgen dat ze perfect en veilig op het voertuig en op de fietsendrager achter zijn gemonteerd.
• Verwijder de fietsendrager achter volledig als u deze niet gebruikt.
• Rijd nooit met de fietsendrager achter door een wasstraat.

Onderhoudsinstructies

• Smeer bewegende delen, zoals scharnieren van de steunbalken, kleppen en geleidepennen, regelmatig met een geschikt smeermiddel.
• Was met warm water en afwasmiddel en zorg ervoor dat er geen water in de elektrische connector voor de verlichting komt.
• Bewaar de fietsendrager achter niet liggend, omdat het eigen gewicht druk uitoefent op de bewegende delen. We raden u aan de fietsendrager achter rechtop te bewaren.
• Reinig de fietsendrager achter nooit met stoom in een wasplaats.

Montage

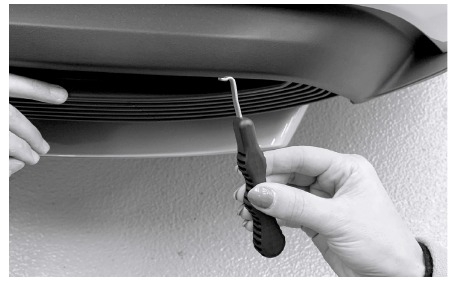

1. Verwijder het meegeleverde noodgereedschap en het noodgereedschap voor de laadpoortklep in de gereedschapsset om de linker- en rechterafdekking op de achterbumper te verwijderen.


   Let op: de achterklep kan opengaan bij het verwijderen van de afdekkingen op voertuigen met de optionele uitrusting "Virtual pedal" (VIP).

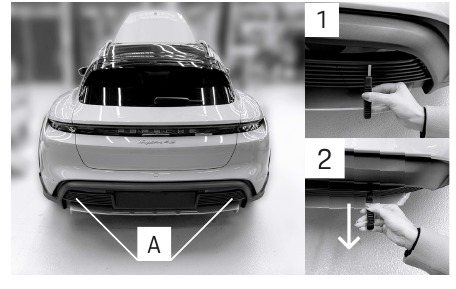

2. Verwijder de linker- en rechterafdekking (voertuig met stuur links). Plaats gereedschap (1) en trek het vervolgens met een schokkerige beweging naar achteren terwijl u de afdekking stevig vasthoudt met uw andere hand (2).

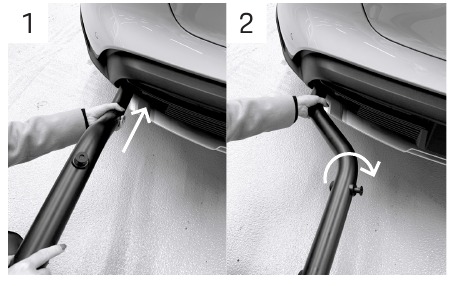

3. Plaats de linker- en rechterbevestigingsbuis in de voorbereiding van de fietsendrager achter op het voertuig (1) en draai ze vervolgens 45 graden naar de binnenkant van het voertuig (2).

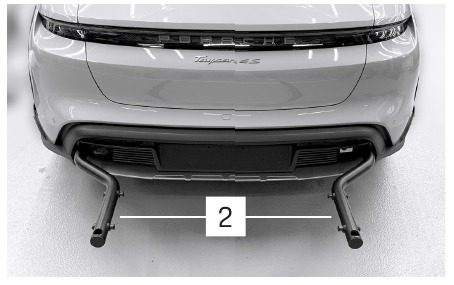

4. Controleer of de bevestigingsbuizen (2) stevig vastzitten in de rijrichting.

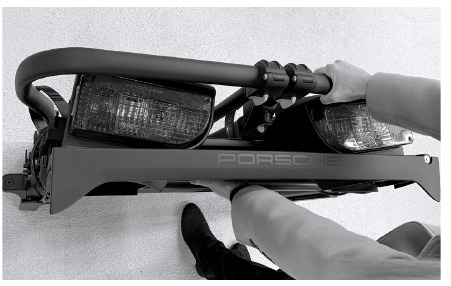

5. Til de ingeklapte fietsendrager achter zo op dat het Porsche logo goed leesbaar is.

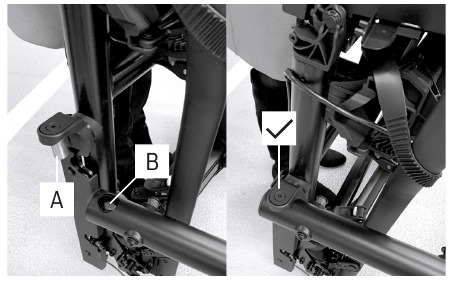

6. Plaats de fietsendrager zoals afgebeeld zodat het Porsche logo leesbaar is (1) en plaats de geleidepennen (voertuig met stuur links) in de geleiders voor de bevestigingsbuizen (voertuig met stuur rechts) - aan beide zijden.

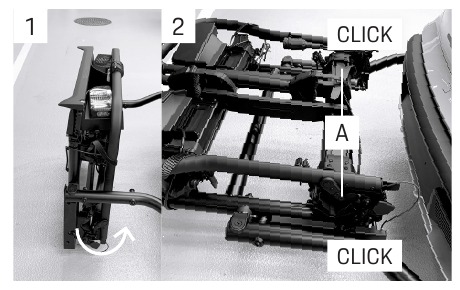

7. Draai de fietsendrager 90 graden (1). De fietsendrager moet met een hoorbare klik vastklikken in de bouten op de bevestigingsbuizen aan de linker- en rechterkant.

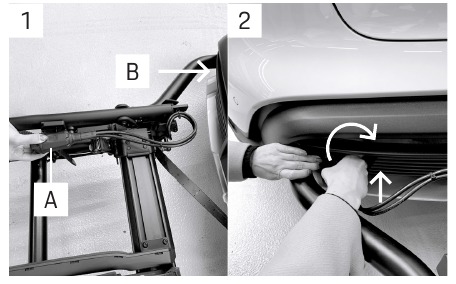

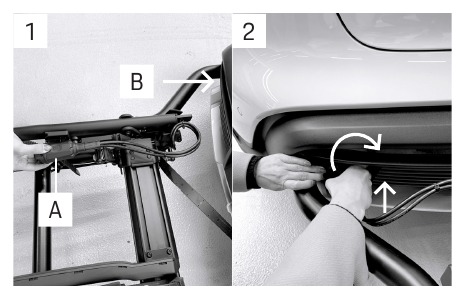

8. Leid de elektrische stekkerverbinding van de fietsendrager (voertuig met stuur links) naar de stekkerverbinding aan de voertuigzijde en sluit deze aan. Steek de stekker recht in de stekker en draai hem naar rechts. Zorg er bij het geleiden van de kabel voor dat er voldoende ruimte is zodat deze geen enkel onderdeel raakt/schuurt.


   Bij activering met de sleutel of het bedieningspaneel in het voertuig springt de achterklep alleen omhoog. De achterklep gaat elektrisch open wanneer de knop in de achterbumper wordt ingedrukt. Druk de knop alleen in wanneer de fietsendrager is ingeklapt en wanneer er voldoende ruimte is tussen de fietsendrager en de achterklep, anders kan de achterklep tegen de fietsendrager stoten en beschadigd raken.

Als de connector niet is aangesloten, kunnen de fietsendrager en de achterklep tegen elkaar stoten zoals hierboven beschreven, omdat de achterklep dan elektrisch opengaat.

Werkingsprincipe van de spanbanden

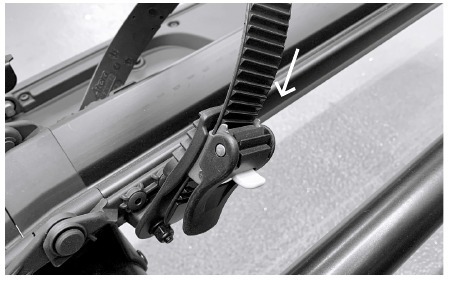

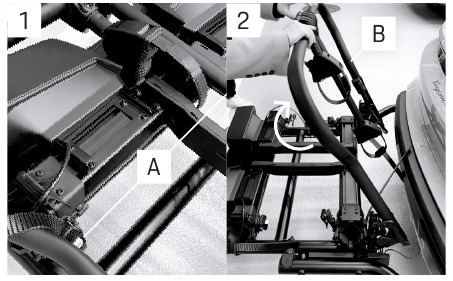

9. De spanband moet eerst in de ratel worden geduwd.

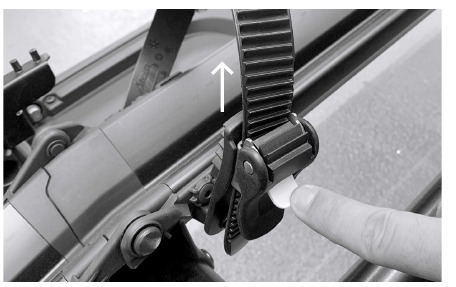

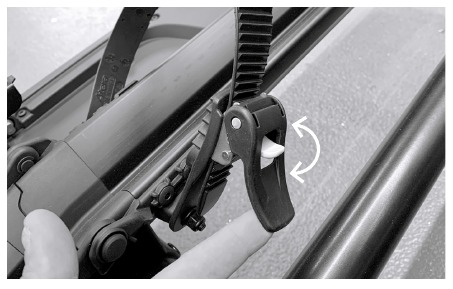

10. De band kan worden aangespannen met de hendel.

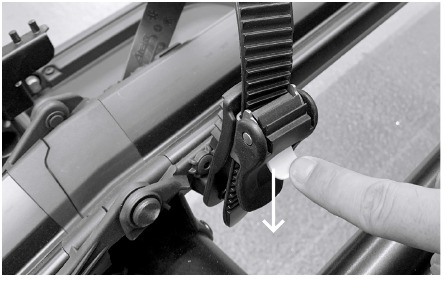

11. Om de band los te maken, drukt u op de grijze hendel zoals afgebeeld.

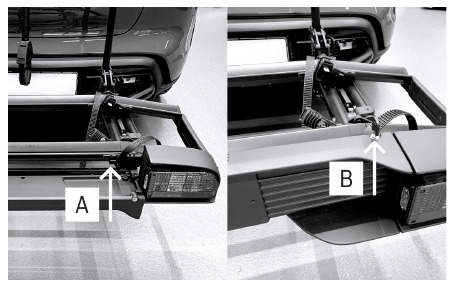

12. De spanband kan uit de ratel worden getrokken. De spanbanden op de afstandhouders hebben een antidiefstalfunctie, wat betekent dat wanneer de spanband in de geleider vergrendelt, het vergrendel- en ontgrendelmechanisme op de steunbalk niet meer kan worden verplaatst.

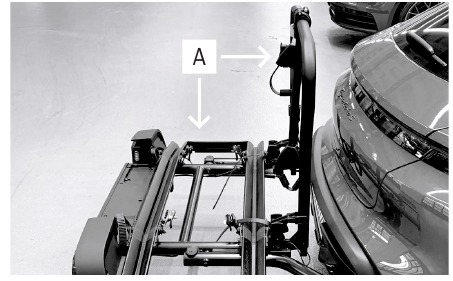

13. Maak de spanbanden op de kleppen los (voertuig met stuur links) - door op de grijze ontgrendeling te drukken en de spanband uit te voeren. Klap vervolgens de steunbalk omhoog naar de achterkant van het voertuig (voertuig met stuur rechts).

14. Klap de kleppen dicht. De kleppen (voertuig met stuur links) worden naar buiten geklapt. Deze mogen niet naar beneden worden gedrukt, omdat dit ze kan beschadigen.

15. Vergrendel de kleppen. Druk de steunbalk (voertuig met stuur links) stevig naar de achterklep. De balk en wielrails klikken nu in de eindpositie.

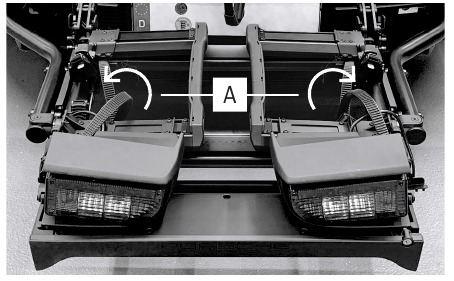

16. De nummerplaathouder (voertuig met stuur links) wordt omhoog geklapt en vervolgens gesloten (voertuig met stuur rechts) en vergrendeld. Controleer of de verlichting werkt.

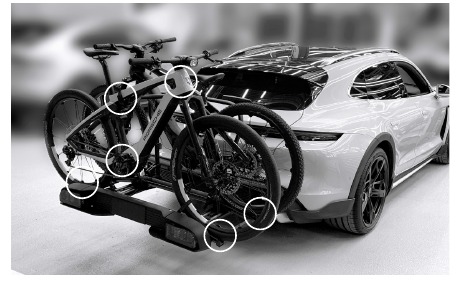

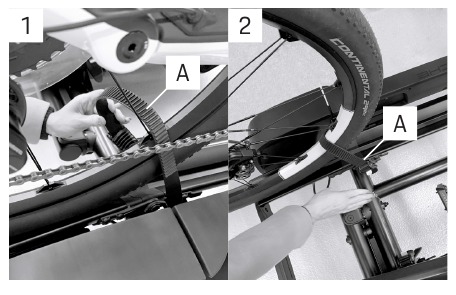

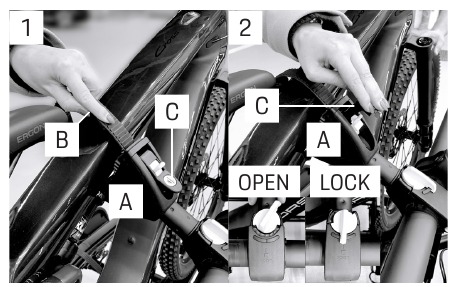

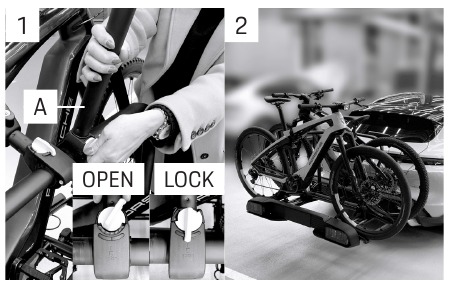

Overzicht van ratels voor spanpunten op de fiets

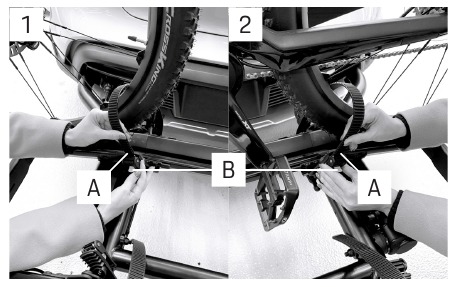

• 1x op frame voor elke fiets
• 1x op elk wiel

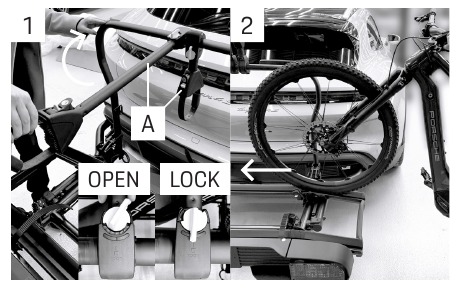

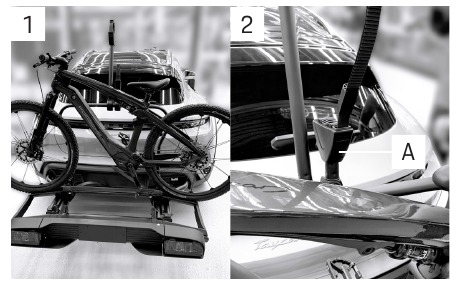

17. Klap de afstandhouders (voertuig met stuur links) voor de fietsen omhoog. Plaats de fiets met het voorwiel op de fietsendrager achter. Als de toegangsrail is gemonteerd, duw de fiets er dan overheen op de fietsendrager achter.

18. Plaats de fiets volledig op de drager. Maak de spanband op de korte afstandhouder (voertuig met stuur links) los en trek hem er volledig uit. Het vergrendelmechanisme moet in de "Lock" -stand staan, zodat de spanband naar buiten en in de grendel kan worden geleid.

19. Plaats de afstandhouder (voertuig met stuur links) (kort) op de fiets en zorg ervoor dat u de fiets niet beschadigt en dat de beschermende rubbers correct zijn gemonteerd. Het vergrendelmechanisme moet in de "Lock" -stand staan, zodat de spanband naar buiten en in de grendel kan worden geleid. Plaats de spanband (voertuig met stuur rechts) in de afstandhouder (voertuig met stuur links) en span deze aan. Vergrendel vervolgens de vergrendelhendel (C) met de sleutel in de onderste stand. Om de spanband los te maken, drukt u de witte hendel stevig weg van het slot en trekt u de spanband uit de ratel. Als de "Lock" -hendel iets wordt gedraaid, kan de spanband niet worden uitgetrokken.

20. Zet de voor- en achterwielen vast met de grendels op de wielrail (voertuig met stuur links) en plaats en span de spanband aan. Houd bij het losmaken van de spanband het grijze slot (voertuig met stuur rechts) ingedrukt en maak de spanband los.

21. Open de afstandhouder (lang) (voertuig met stuur links) en verwijder deze. De spanband moet volledig worden verwijderd om de afstandhouder te kunnen verwijderen. De reden hiervoor is de antidiefstalfunctie, die voorkomt dat de afstandhouder wordt geopend wanneer de fiets is vastgezet met de spanband en het slot is gesloten. Plaats de tweede fiets op de drager in de tegenovergestelde richting van de eerste fiets.

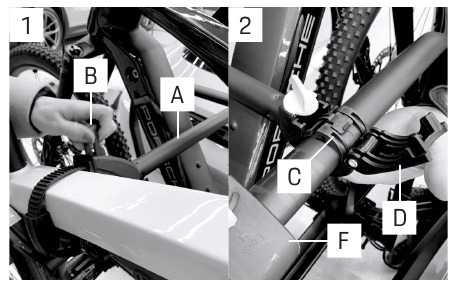

22. Duw de afstandhouder (lang) (voertuig met stuur links) door het frame van de voorste fiets. Plaats de afstandhouder op de steunbalk en zorg ervoor dat het beschermende rubber (C) correct op de steunbalk zit en perfect in de klauw van de afstandhouder past. Als dit niet het geval is, moet het rubber geleidelijk worden gedraaid. Klap de afdekking (D) op de afstandhouder omlaag en vergrendel deze (F). Plaats de afstandhouder op het frame van de tweede fiets (voertuig met stuur rechts). Het vergrendelmechanisme (F) moet in de "Lock" -stand staan, zodat de spanband naar buiten en in de grendel kan worden geleid. Steek de spanband in de afstandhouder en span deze aan. Vergrendel vervolgens de vergrendelhendel (voertuig met stuur rechts) met de sleutel in de onderste stand. Om de spanband los te maken, drukt u de witte hendel stevig naar het slot toe en trekt u de spanband uit de ratel. Als de "Lock" -hendel iets wordt gedraaid, kan de spanband niet worden uitgetrokken.

23. Zet de voor- en achterwielen vast met de spanbanden (voertuig met stuur links) en plaats en span de spanband aan. Om de spanbanden los te maken, houdt u het grijze slot ingedrukt en trekt u de spanband eruit.

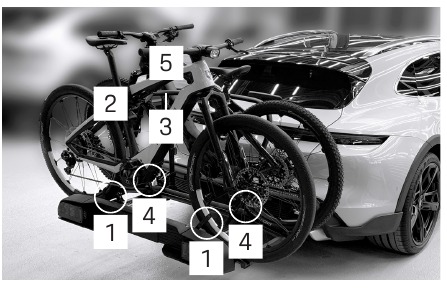

Fietsen verwijderen

1. Maak de vergrendelingsriemen op de voor- en achterwielen van de achterste fiets volledig los.
2. Maak de afstandhouder (lang) volledig los op het frame van de achterste fiets.
3. Maak de afstandhouder (lang) los op de steunbalk en verwijder deze volledig.
4. Maak de vergrendelingsriemen op de voor- en achterwielen van de voorste fiets volledig los.
5. Maak de afstandhouder (kort) volledig los op het frame van de voorste fiets en klap deze omhoog.

De fietsendrager inklappen (toegang tot de kofferbak)

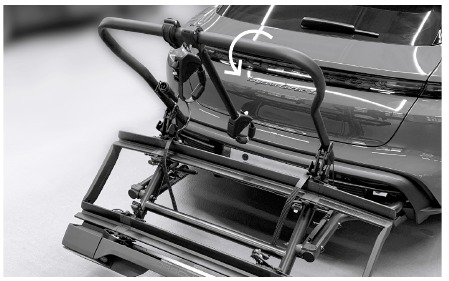

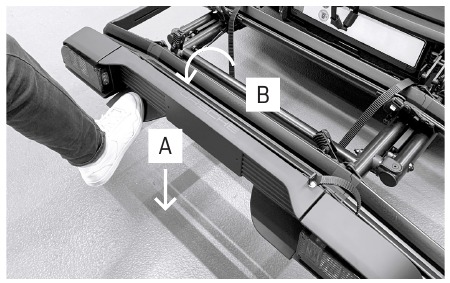

1. Klap de fietsendrager omlaag. Oefen druk uit op de pedalen (LHD-voertuig) (gemarkeerd gebied tussen achterlicht en nummerplaat) (ofwel op het linker- of rechterpedaal). Hierdoor kunt u het bovenste deel van de fietsendrager (RHD-voertuig) verplaatsen en in de gewenste positie klappen door aan de stang te trekken.

2. De fietsendrager is nu ingeklapt en biedt toegang tot de kofferbak. De fietsendrager kan ook worden ingeklapt, zelfs als er fietsen op de fietsendrager staan. Een pneumatische veer dempt dit proces. Om de fietsendrager terug te bewegen naar zijn oorspronkelijke positie, beweegt u hem terug naar het voertuig door op de steunbalk te drukken totdat het mechanisme met een hoorbare klik vergrendelt.


Fietsendrager achter verwijderen

Zorg ervoor dat de vergrendelingsriemen of de kabel niet bekneld raken door de flappen of de steunbalk tijdens het verwijderen.

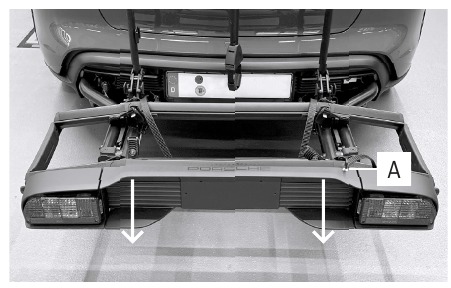

1. Klap de nummerplaathouder omlaag. Het slot (LHD-voertuig) moet worden geopend voordat de nummerplaathouder omlaag kan worden geklapt.

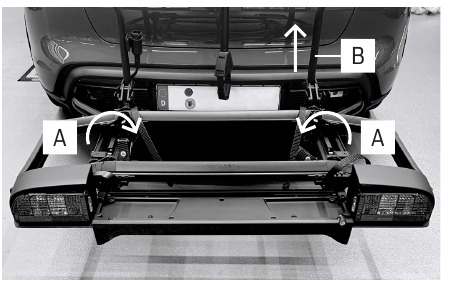

2. Vouw de flappen. Vouw de flappen (LHD-voertuig) aan beide zijden naar binnen. Het is een goed idee om de steunbalk (RHD-voertuig) in de rijrichting te drukken om het losmaken van het mechanisme te vergemakkelijken.

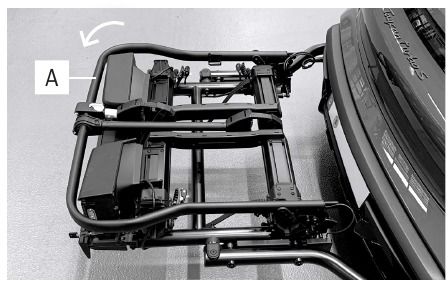

3. Klap de steunbalk (LHD-voertuig) omlaag. Zodra de flappen zijn ingeklapt, kan de steunbalk omlaag worden geklapt.

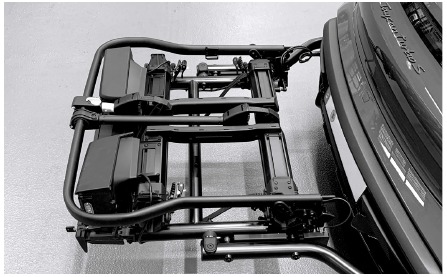

4. Om de juiste verpakkingsgrootte te bereiken, moeten de afstandhouders worden geplaatst zoals weergegeven in de afbeelding, zodat de ratels rechtop staan.

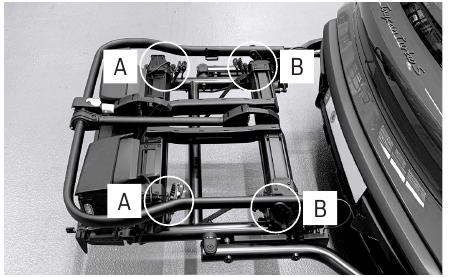

5. De vergrendelingsriem zet de steunbalk vast. Wikkel beide vergrendelingsriemen rond de steunbalk (LHD-voertuig), duw ze in de ratel en zet ze vast met de zwarte ratelhendel. De twee voorste vergrendelingsriemen kunnen worden gebruikt om de flappen beter vast te zetten tijdens transport. Ze zijn gelust (RHD-voertuig) en vastgemaakt rond de wielrail. Koppel nu de elektrische stekkerverbinding voor de lichten los van de elektrische aansluiting naast de linker steunbeugel door deze tegen de klok in te draaien.

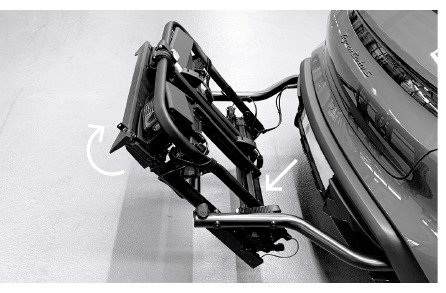

6. Klap de drager omlaag. Trek de fietsendrager stevig omhoog uit het slot bij de steunbalk en klap hem omlaag in een verticale positie. Om dit gemakkelijker te maken, drukt u op de drager aan de voertuigzijde.

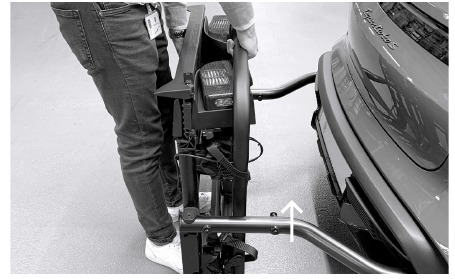

7. Ontgrendel de fietsendrager. De drager kan worden verwijderd door hem omhoog uit de bevestigingsbuizen te trekken.

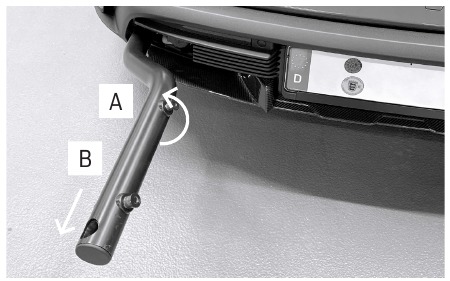

8. Verwijder de bevestigingsbuizen. Draai de bevestigingsbuis zover mogelijk naar buiten (LHD-voertuig). De bevestigingsbuis kan naar achteren worden getrokken (RHD-voertuig). Herhaal deze stappen aan de andere kant.


   Als de bevestigingsbuizen niet kunnen worden verwijderd, spuit u de contactopening tussen de voorbereiding van de fietsendrager achter op het voertuig en de bevestigingsbuis royaal in met contactspray, bijvoorbeeld, en draait u de bevestigingsbuizen heen en weer in de groef (ca. + / -3°).

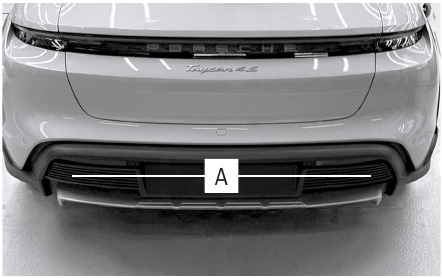

9. Plaats de twee afdekkingen (LHD-voertuig) op de daarvoor bestemde posities aan de onderkant en duw ze vervolgens stevig naar binnen aan de bovenkant.


Houd er rekening mee dat de achterklep kan openen bij het installeren van de afdekkingen op voertuigen met de optionele uitrusting "Virtual pedal" (VIP).
