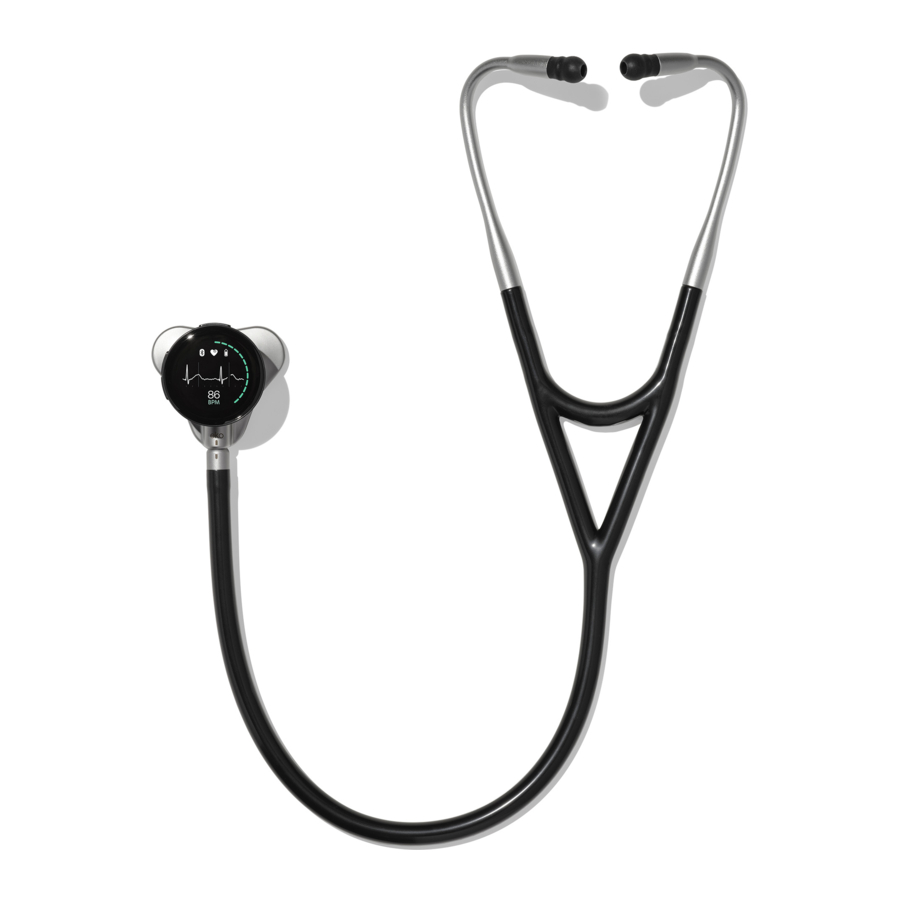

EKO CORE 500 Handleiding

Download de Eko-app om de CORE 500™-installatie te voltooien

CORE 500™ instellen

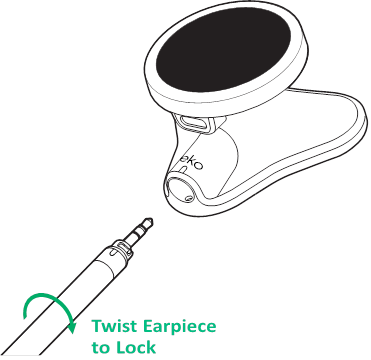

Oortelefoon bevestigen

• Steek de oortelefoon in de CORE 500™. De markering op de CORE 500™-aansluiting moet overeenkomen met de rechtermarkering op de oortelefoon.
• Draai de oortelefoon een kwartslag met de klok mee tot deze vastzit. De markering op de CORE 500™-aansluiting moet overeenkomen met de linkermarkering op de oortelefoon.

Oortelefoon loskoppelen

• Draai de oortelefoon een kwartslag tegen de klok in tot deze loszit.
• Verwijder de oortelefoon uit de CORE 500™.

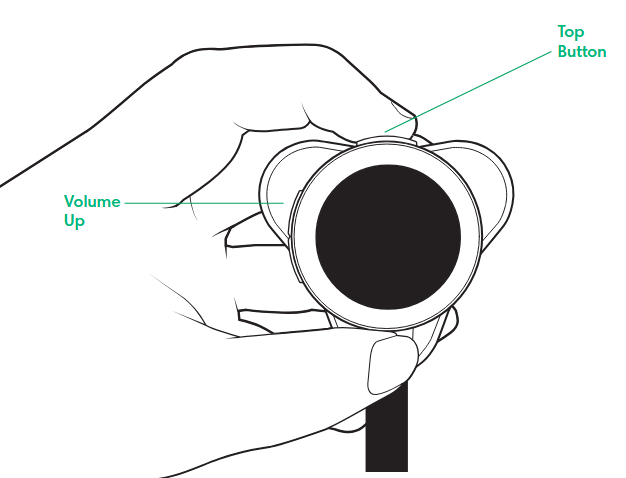

Inschakelen
Druk op de bovenste knop.

Uitschakelen
Houd de bovenste knop ingedrukt terwijl u één keer op de knop Volume hoger drukt om het uit te schakelen. Zodra u het bevestigingsscherm ziet, drukt u nogmaals op de knop Volume hoger om te bevestigen.

Slaapstand
De CORE 500™ gaat automatisch in de slaapstand na een korte periode van niet-gebruik. Pak het op de nek van het borststuk op om het te activeren. U kunt deze instelling uitschakelen in de Eko-app.

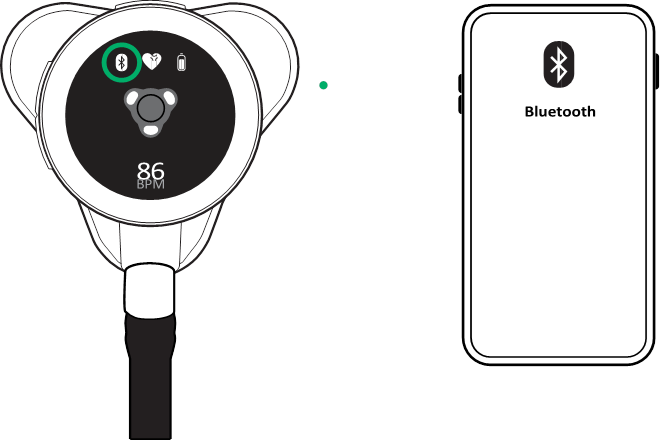

CORE 500™ verbinden met de Eko-app

1. Open de Eko-app en meld u aan.
2. Volg de instructies op het scherm voor het koppelen van uw apparaat.
3. Druk op de knop Volume hoger om het koppelen te bevestigen als u voor het eerst koppelt.
4. Het Bluetooth®-pictogram wordt op het CORE 500™-scherm weergegeven wanneer er verbinding is.

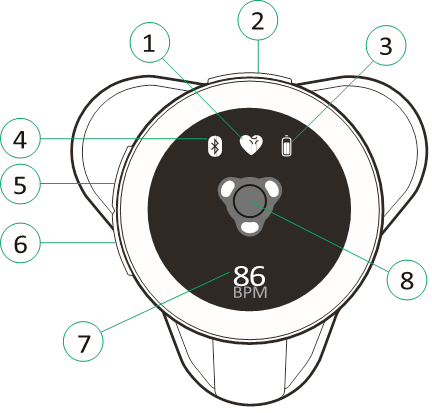

Het CORE 500™-scherm begrijpen

Ruststand

1. Huidig audiofilter:
   • Breed (voor alle toepassingen)
   • Cardiaal (met ECG)
   • Pulmonaal (met longgeluiden)
2. Bovenste knop:
   1. Filter wijzigen:
      = druk gedurende <1 seconde
   2. Opname starten:
      = druk gedurende 2 seconden
3. Batterijniveau
4. Bluetooth verbonden
5. Knop Volume hoger
6. Knop Volume lager
7. Realtime hartslag in slagen per minuut
8. Leads-indicator:
   1. O= Geen huidcontact gedetecteerd
   2. ✓ = Huidcontact gedetecteerd

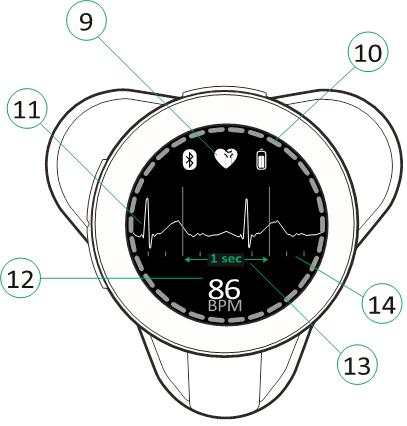

Het CORE 500™-scherm begrijpen

Actieve status

9. Huidig audiofilter
10. Opname bezig
11. ECG-golfvorm (weergegeven in cardiaal en breed filter)
12. Realtime hartslag in slagen per minuut
13. Intervallen van 1 seconde
14. Intervallen van 0,2 seconden

Tips om het ECG-signaal te verbeteren

Plaatsing

Plaats de CORE 500™ stevig op de borst van de patiënt om een schoon ECG-signaal te krijgen. Wanneer de CORE 500™ verticaal wordt gehouden, komt het ECG dat op het scherm wordt weergegeven overeen met een gemodificeerde lead I.

Interpreteren in de Eko-app

Gebruik de Eko-app om het 3-kanaals ECG te lezen en te interpreteren. Het ECG-spoor op de CORE 500™ is hetzelfde als het 1e kanaal dat in de Eko-app wordt weergegeven.

Huidvoorbereiding

• Reinig de huid en/of elektroden met 70% IPA-doekjes om een beter ECG-signaal te krijgen. Sommige doekjes zijn inbegrepen in de productdoos.
• ECG-gel wordt aanbevolen voor patiënten met een droge huid of aanzienlijke lichaamsbeharing.

Meer informatie

Om de CORE 500™ Gebruiksaanwijzing te bekijken of om ons Eko Help Center te bezoeken, gaat u naar ekohealth.com/ifu.
Gebruikers van bedrijfssoftware kunnen contact opnemen met hun IT-partner en/of Eko-vertegenwoordiger met vragen over onboarding.
Scan hier om een video over de eerste stappen te bekijken:

Referenties

• App Store - Apple
• Google Play
• Gebruikershandleidingen – Eko Help Center

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download EKO CORE 500 Handleiding
