INLEIDING

Lees dit boek grondig door en maak uzelf vertrouwd met alle instructies voordat u met de installatie begint.

Bewaar het voor toekomstig gebruik.

De douche-installatie MOET worden uitgevoerd door een daartoe bevoegd persoon, in de volgorde van deze instructies.

ADVIES AAN GEBRUIKERS

Wanneer de douche-unit voor het eerst is geïnstalleerd, is deze leeg van water. Het is essentieel dat de verwarmingseenheid water bevat voordat de verwarmingselementen worden ingeschakeld. Het is van vitaal belang dat de inbedrijfstellingsprocedure wordt gevolgd. Het niet uitvoeren van deze handeling zal leiden tot schade aan de unit en maakt de garantie ongeldig.

De volgende punten zullen u helpen te begrijpen hoe de douche werkt:

1. De temperatuurregelaars kunnen worden aangepast om douchetemperaturen tussen 35°C en 45°C te leveren (of omgevingstemperatuur indien de koude modus is geactiveerd).
2. In de winter zal de waterleiding kouder zijn dan in de zomer. De waterstroom zal daarom variëren tussen de seizoenen, de thermostatische regeling van de douche-unit zal automatisch de gewenste temperatuur handhaven.
3. Bij elke geselecteerde douchetemperatuur zal de unit automatisch de optimale stroomsnelheid leveren.

HET WORDT AANBEVOLEN OM, WANNEER DE WONING LANGERE TIJD ONBEHEERD WORDT ACHTERGELATEN, DE WATER- EN ELEKTRICITEITSVOORZIENING NAAR DE DOUCHE-UNIT TE ISOLEREN.

SPECIFICATIE

Al onze elektrische producten zijn dienovereenkomstig gelabeld met het doorgestreepte symbool van de verrijdbare afvalbak. Dit geeft aan dat deze producten, voor verwijdering aan het einde van hun levensduur, naar een erkend inzamelpunt moeten worden gebracht, zoals sites van lokale autoriteiten/lokale recyclingcentra; dit is gratis. Niet retourneren naar Triton Showers.

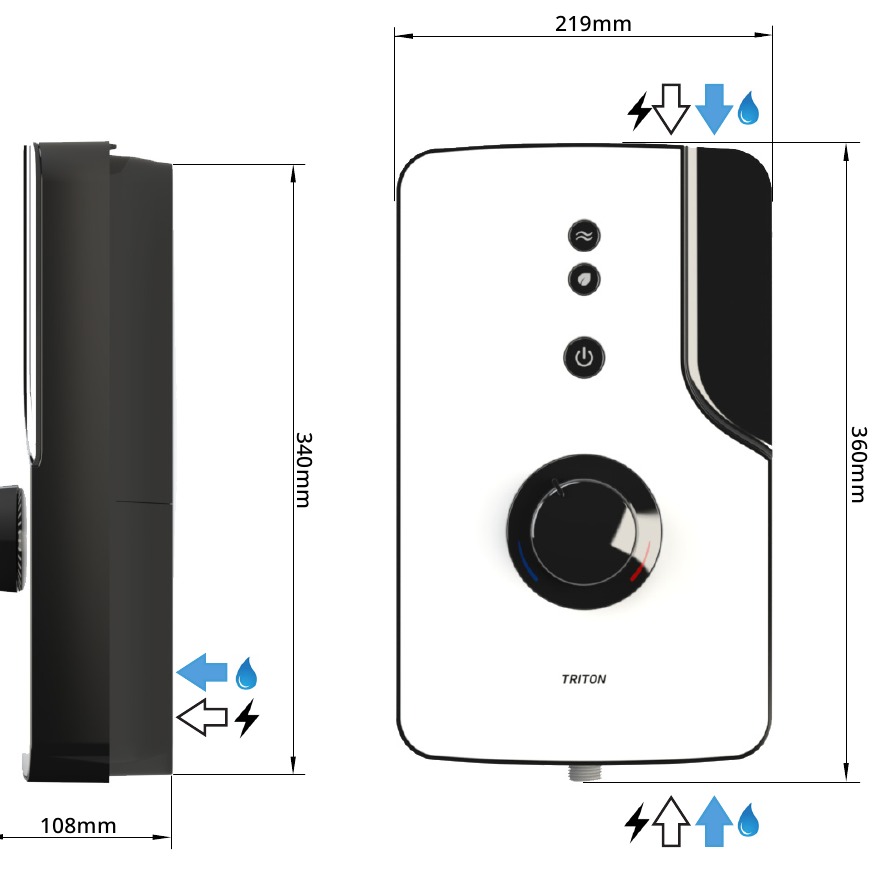

AFMETINGEN & AANSLUITINGEN

Netstroom
Watertoevoerleiding

Kabelinvoerpunten

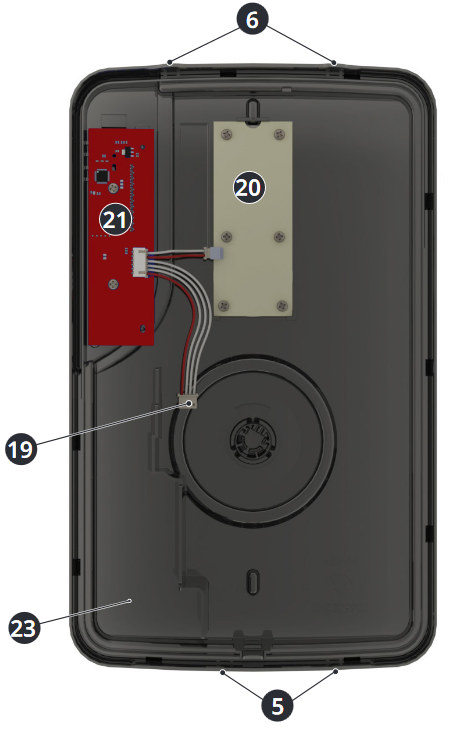

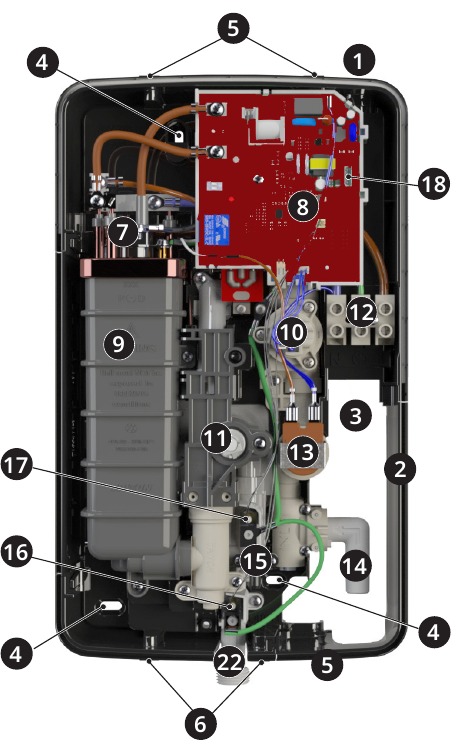

BELANGRIJKSTE ONDERDELEN

1. Kabel- en pijpinvoer bovenkant
2. Onderste hoekafwerking
3. Kabel- en pijpinvoer achterkant
4. Wandbevestigingsposities
5. Kabel- en pijpinvoer onderkant
6. Posities bevestigingsschroeven deksel
7. Thermische veiligheidsuitschakeling
8. Regeling P.C.B.
9. Verwarmingslichaam
10. Drukschakelaar
11. Thermostatische klep

12. Elektrisch aansluitblok
13. Magneetventiel
14. Waterinlaat aansluiting
15. Drukafblaasinrichting (PRD)
16. Uitlaat thermistor
17. Verwarmingslichaam thermistor
18. Deksel aansluiting socket
19. Deksel aansluiting
20. Knop P.C.B.
21. Display P.C.B.
22. Douche-uitlaat
23. Voorpaneel

INSTALLATIEVEREISTEN

LOODGIETERIJVEREISTEN

Lees de paragrafen BELANGRIJKE VEILIGHEIDSINFORMATIE en SPECIFICATIES voordat u met de loodgietersinstallatie begint.

OPMERKING: Als de aanbevolen dynamische druk en stroomsnelheid niet beschikbaar zijn, kan er een merkbare vermindering van de prestaties van de douchekop optreden.

Neem contact op met Customer Experience voor advies als de douche bedoeld is om te werken bij een druk boven het maximum of onder het minimum.

1. De installatie moet in overeenstemming zijn met de waterreglementen/verordeningen.
2. Gebruik GEEN afdichtmiddelen op leidingfittingen voor de installatie.
3. Soldeer GEEN fittingen in de buurt van de douche-unit, omdat warmte zich langs de leidingen kan verplaatsen en onderdelen kan beschadigen.
4. Er kunnen compressie- of demontabele push-fit fittingen worden gebruikt om verbinding te maken met de waterinlaatconnector.
5. OPMERKING: Gebruik GEEN niet-demontabele push-fit fittingen, omdat dit onderhoud verhindert en de garantie van het product ongeldig kan maken.
6.
   Er moet een extra volboorkogelkraan (conform de waterreglementen) in de hoofdwatertoevoer naar de douche worden gemonteerd als een onafhankelijke manier om het water af te sluiten om onderhoud of service uit te voeren. Als deze isolator op een zolderruimte is gemonteerd, moet de zolder een vaste toegangsladder hebben en voorzien zijn van een vloer, met geschikte verlichting van het toegangspunt naar de isolator.
7.
   Voordat u de waterleiding op de inlaat van de douche aansluit, moet u de leidingen doorspoelen om alle spanen en systeemresten te verwijderen.
8.
   De unit moet worden gemonteerd op een vlakke ondergrond die de volledige breedte en lengte van de achterplaat bedekt. Het is belangrijk dat het muuroppervlak vlak is, anders kunnen er problemen ontstaan bij het plaatsen van de afdekking en kan de werking van de unit worden belemmerd.
9. Positie van de douche: Raadpleeg Fig.1 voor de juiste positionering van de douche. Plaats de unit zo dat deze niet in direct contact komt met water uit de douchekop. Monteer de douche-unit altijd verticaal en laat voldoende ruimte over tussen het plafond en de douche om toegang te krijgen tot de schroeven aan de bovenkant van de afdekking.

Waterreglementen: Het is een wettelijke verplichting voor de eigenaar of gebruiker van het pand om ervoor te zorgen dat het loodgieterswerk volledig voldoet aan de waterfittingvoorschriften. Dit betekent dat de douchefittingen een minimale luchtspleet van 25 mm moeten bieden tussen de douchekop en het overloopniveau van een vloeistofcategorie 3-terugstroomrisico (bad, douchebak of wastafel) en een minimale luchtspleet van 30 mm voor een vloeistofcategorie 5-terugstroomrisico (toilet of bidet), zie Fig.1. Als deze minimumafstanden niet kunnen worden bereikt, MOET er een dubbele terugslagklep of een soortgelijk apparaat worden gemonteerd om terugheveling van water te voorkomen.

De douche-unit MAG NIET worden geplaatst op een plaats waar deze wordt blootgesteld aan vorst.

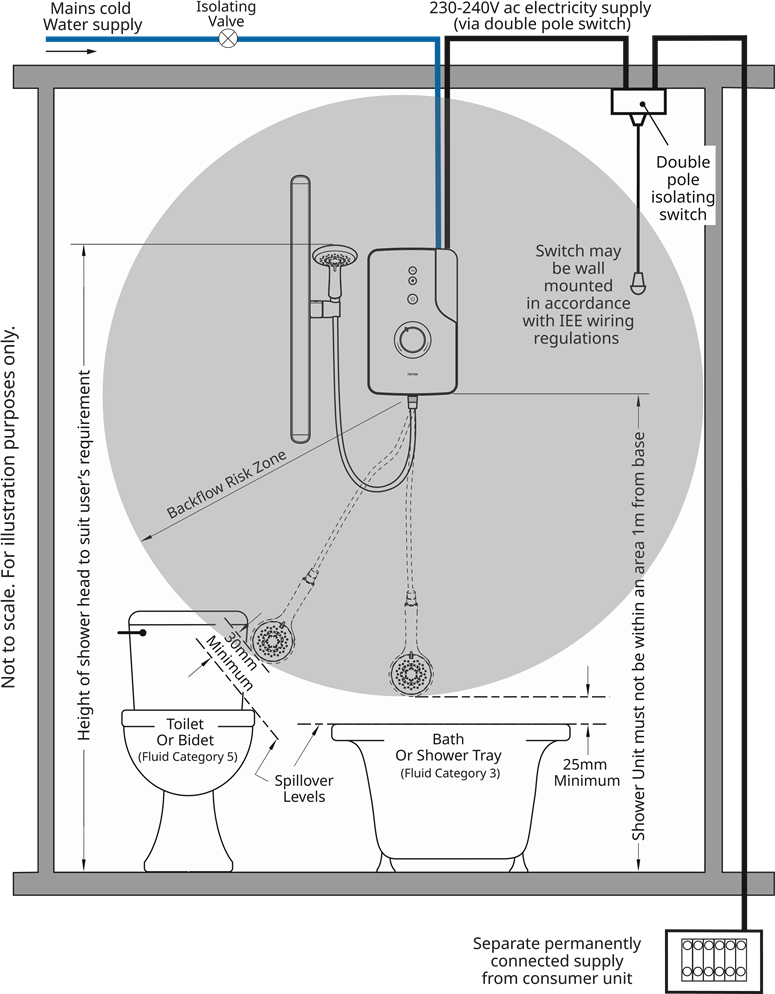

Fig.1 Diagrammatisch overzicht (niet op schaal)

ELEKTRISCHE VEREISTEN

Lees de paragrafen BELANGRIJKE VEILIGHEIDSINFORMATIE en SPECIFICATIES voordat u met de elektrische installatie begint.

De installatie, voedingskabel en circuitbeveiliging moeten voldoen aan BS 7671 (IEE-bedradingsvoorschriften) en voldoende zijn voor de vereiste stroomsterkte.

Dit apparaat moet worden geaard door de aardgeleider van de voedingskabel aan te sluiten op het klemmenblok in het apparaat.

De volgende opmerkingen zijn alleen ter informatie:

1. De douche-unit mag alleen worden aangesloten op een 230-240V AC-voeding. Eventuele spanningsdalingen als gevolg van lokale zware belasting kunnen de prestaties van de douche verminderen.
2. De elektrische waarde van de douche staat vermeld op het typeplaatje (Fig.3) dat zich in de unit bevindt.
3. Voordat u een elektrische aansluiting maakt in de installatie, moet u ervoor zorgen dat er geen spanning op de klem staat. Isoleer in geval van twijfel de hele installatie bij de hoofdaansluiting en verwijder de juiste zekering.
4. De douche-unit moet worden aangesloten op een eigen onafhankelijke elektrische stroomkring. Deze MAG NIET worden aangesloten op een ringleiding, wandcontactdoos, verlichtingscircuit of fornuiscircuit.
5. De elektrische voeding moet voldoende zijn voor de belasting van de unit en de bestaande circuits.
6. Controleer of uw verbruikseenheid (hoofdzekeringkast) een hoofdschakelaar heeft met een waarde van 80 ampère of hoger en of er een extra zekering aanwezig is die de zekering of miniatuurstroomonderbreker (MCB) kan opnemen die nodig is voor de douchewaarde.
7. Als uw verbruikseenheid een waarde lager dan 80A heeft of als er geen extra zekering aanwezig is, is de installatie niet eenvoudig en is mogelijk een nieuwe verbruikseenheid nodig die het huis of alleen de douche bedient. Neem contact op met een professionele elektricien/lokaal elektriciteitsbedrijf voor advies.
8. Gebruik voor kortsluitbeveiliging GEEN hersluitbare zekering. Gebruik in plaats daarvan een miniatuurstroomonderbreker (MCB) of patroonzekering met een geschikte waarde. Triton adviseert de volgende circuitbeveiliging: 8,5 kW variant - 40 ampère 9,5 kW variant - 40/45 ampère
9. Een 30mA-aardlekschakelaar (RCD) MOET in alle Britse elektrische douchecircuits worden geïnstalleerd. Dit kan deel uitmaken van de verbruikseenheid of een afzonderlijke unit zijn. Een RCBO met een geschikte waarde kan worden gebruikt als de RCD niet aanwezig is en de consument compatibel is met de RCBO.

Fig.3

10. Er moet een 45 ampère dubbelpolige scheidingsschakelaar met een minimale contactafstand van 3 mm in beide polen in het circuit worden opgenomen. Deze moet een mechanische indicator hebben die aangeeft wanneer de schakelaar in de OFF-stand staat, en de bedrading moet op de schakelaar worden aangesloten zonder gebruik te maken van een stekker of wandcontactdoos.
11. De schakelaar moet toegankelijk en duidelijk herkenbaar zijn, maar buiten het bereik van een persoon die een vast bad of douchebak/-cabine gebruikt, met uitzondering van het snoer van een met een snoer bediende schakelaar, en moet zo worden geplaatst dat het niet mogelijk is om de schakelaarbehuizing aan te raken terwijl u in een bad of douchebak/-cabine staat. Deze moet na gebruik gemakkelijk toegankelijk zijn om uit te schakelen.
12. Wanneer douchecabines zich in andere ruimtes dan badkamers bevinden, moeten alle wandcontactdozen in die ruimtes worden beschermd door een 30mA RCD.
13. De stroomvoerende capaciteit van de kabel moet ten minste gelijk zijn aan die van de douchecircuitbeveiliging (Fig.2). Gebruik de kortst mogelijke kabelroute van de verbruikseenheid naar de douche om optimaal te profiteren van het vermogen dat de douche levert.
14. Het elektrische circuit naar de douche moet van andere circuits worden gescheiden door ten minste tweemaal de diameter van de kabel of leiding. De stroomwaarde wordt verlaagd als de bekabeling samen met andere kabels wordt gebundeld, wordt omgeven door thermische zolder- of muurisolatie of wordt geplaatst in gebieden waar de omgevingstemperatuur hoger is dan 30 °C. Onder deze omstandigheden zijn er reductiefactoren van toepassing en is het noodzakelijk om een grotere kabelmaat te selecteren(Fig.2). In de meeste installaties zal de kabel onvermijdelijk in een of meer van de bovenstaande omstandigheden worden geplaatst. Daarom wordt ten zeerste aanbevolen om in de hele douche-installatie minimaal 10 mm² bekabeling te gebruiken. In ieder geval is het essentieel dat de individuele locatieomstandigheden worden beoordeeld door een bevoegd elektricien om de juiste kabelmaat en de toegestane circuitlengte te bepalen.

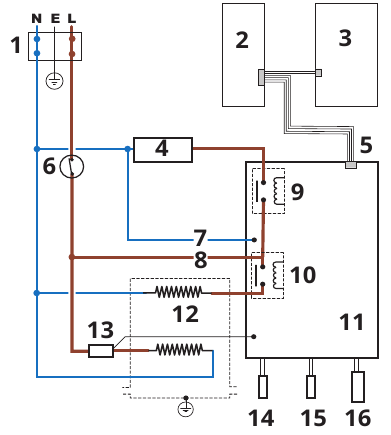

Fig.4 Bedradingsschema

1. Klemmenblok
2. Display P.C.B.
3. Knop P.C.B.
4. Solenoïde
5. Aansluitkabel
6. Thermische veiligheidsuitschakeling
7. P.C.B Neutrale voeding
8. P.C.B. Live voeding
9. Relais
10. Relais
11. Besturings-P.C.B.
12. Verwarmingsvat
13. Triac
14. Thermistor verwarmingsvat
15. Thermistor uitlaat
16. Drukschakelaar

INSTALLATIE

DE DOUCHE POSITIONEREN

Voor eenvoudig onderhoud moet de unit altijd op het oppervlak van betegelde muren worden gemonteerd.

Tegel nooit tot aan de unit.

Plaats de unit zo dat deze geen direct contact maakt met water uit de douchekop.

Monteer de douche-unit verticaal.

Laat voldoende ruimte tussen het plafond en de douche om toegang te krijgen tot de schroeven van de bovenklep.

Gebruik de meegeleverde sjabloon in het midden van dit boekje om de toegangspunten en de routing van de water- en elektriciteitsvoorziening naar de douche te markeren.

Bekijk onze stapsgewijze installatievideo voor dit product op ons YouTube-kanaal. Ga naar youtube.com/TritonShowers en zoek naar 'how to guides'.

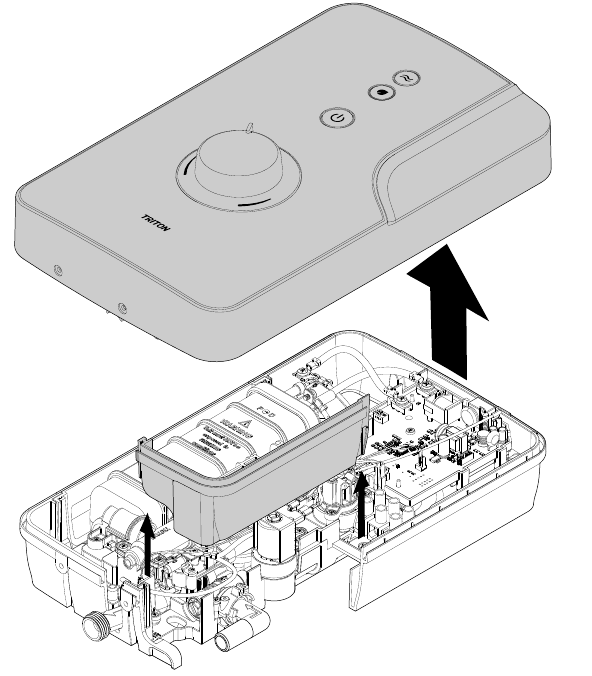

Stap 1
Verwijder de douche-unit uit alle verpakkingen. Verwijder de Front Cover Assembly (voorplaat) en de Bottom Corner Trim (onderhoekbekleding).

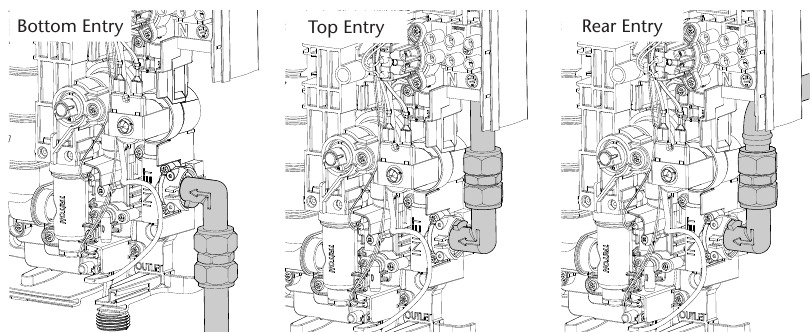

Stap 2
Bepaal de waterleiding- en elektriciteitsleidingen naar de douche-unit. Draai de Inlet Fitting (inlaatfitting) om aan te passen aan de gewenste positie van de waterleidingbuis.

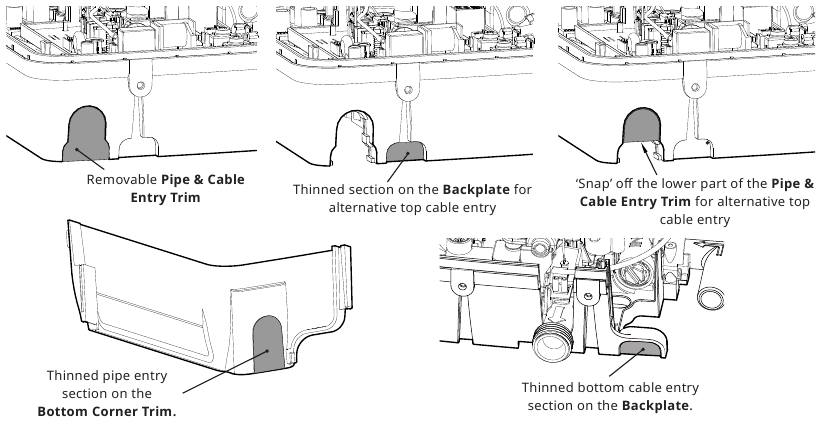

Stap 3
Voltooi al het leidingwerk.

Zorg ervoor dat het solderen van leidingwerk uit de buurt van de douche gebeurt, omdat warmte zich langs de leidingen kan verplaatsen en componenten kan beschadigen.

Voordat u de douche op het leidingwerk aansluit, spoelt u het leidingwerk ongeveer 60 seconden door om eventuele bramen of vuil te verwijderen.

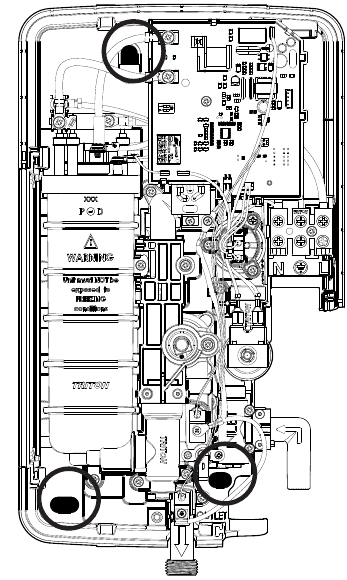

Stap 4
Bereid de douche voor montage aan de muur voor door eventuele uitgedunde secties in de Bottom Corner Trim (onderhoekbekleding) en Backplate (achterplaat) te verwijderen die overeenkomen met de gekozen toevoerpositie.

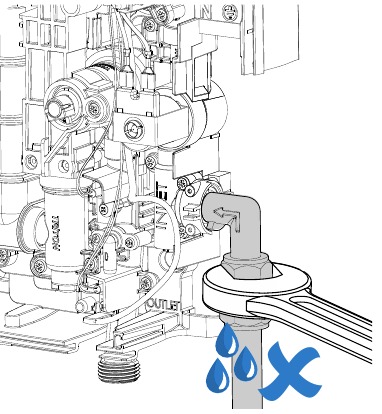

Stap 5
Sluit de douche tijdelijk aan op het leidingwerk. Zorg ervoor dat de unit waterpas staat en markeer de bevestigingsgaten. Gebruik het gat aan de bovenkant en de 2 gaten aan de onderkant. Verwijder de douche van de muur. Boor de bevestigingsgaten. Gebruik geschikte pluggen. Sluit de douche opnieuw aan op het leidingwerk en zet de douche vast aan de muur met behulp van geschikte schroeven.

Zorg ervoor dat de douche stevig aan de muur is bevestigd. Gebruik GEEN lijm als methode om het apparaat aan de muur te bevestigen.

Stap 6
Zorg ervoor dat alle leidingkoppelingsstukken goed vastzitten. Draai ze NIET te vast. Zet de hoofdwatertoevoer aan en controleer het leidingwerk op waterlekkage.


Gebruik een geschikte afdichtmiddel om de leidingen aan de achterkant af te dichten om te voorkomen dat er water in de muur komt.

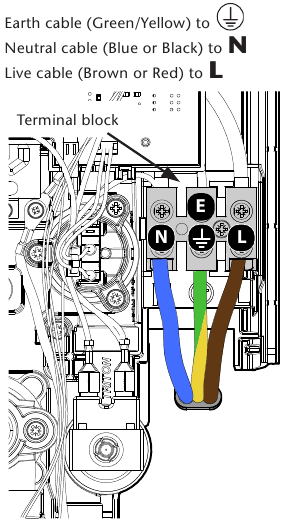

Stap 7
Leid de elektriciteitskabel in de douche-unit.

OPMERKING: De toevoerkabel moet worden vastgezet door deze door een buis, kabelgoot te leiden of in de muur in te bedden, in overeenstemming met de IEE-voorschriften. Steek de geleiders in de juiste positie op het aansluitblok.

OPMERKING: De aardgeleider moet worden geïsoleerd. De buitenmantel van een geleider moet minimaal worden gestript. Draai de schroeven van het aansluitblok volledig vast en zorg ervoor dat er geen kabelisolatie onder de schroeven bekneld zit.

Losse verbindingen kunnen leiden tot oververhitting van de kabel. Schakel de elektriciteit NIET in.

Stap 8
Plaats de Bottom Corner Trim (onderhoekbekleding) terug

Stap 9

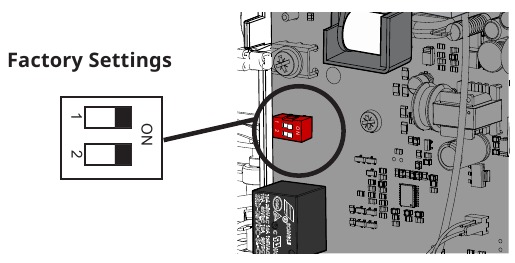

DOUCHE-INSTELLINGEN

De ENlight ® douche heeft een aantal functionaliteitsinstellingen die kunnen worden aangepast aan de voorkeur van de individuele gebruiker. Een DIP-schakelaar op de Control PCB (besturingsprintplaat) maakt het mogelijk om deze instellingen aan te passen.

ECO-looptijd
Deze functie biedt de mogelijkheid om de tijdsduur aan te passen dat de douche loopt wanneer de ECO-modus is geactiveerd, voordat deze automatisch in gefaseerde uitschakeling gaat.

DIP-schakelaar 1 Aan = ECO-looptijd is 5 minuten (Fabrieksinstelling)

DIP-schakelaar 1 Uit = ECO-looptijd is 3 minuten

Douchelooptijd
Deze functie biedt de mogelijkheid om de tijdsduur aan te passen dat de douche loopt voordat deze automatisch in gefaseerde uitschakeling gaat.

DIP-schakelaar 2 Aan = Douchelooptijd is 20 minuten (Fabrieksinstelling)

DIP-schakelaar 2 Uit = Douchelooptijd is 10 minuten

Stap 10

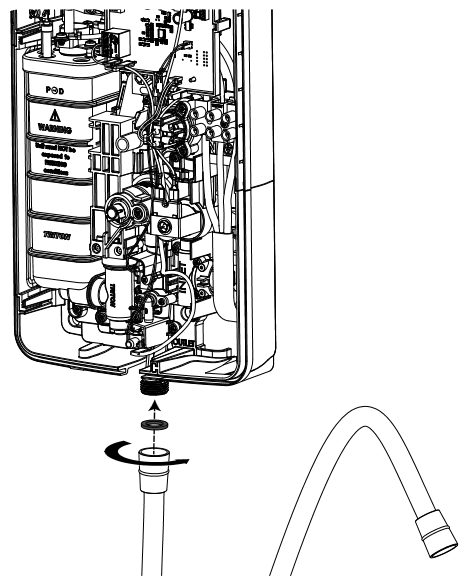

INBEDRIJFSTELLING
Bevestig het juiste uiteinde van de Shower Hose (doucheslang) aan de douche-uitlaat, met behulp van de meegeleverde slangringafdichting. Draai hem NIET te vast. Plaats het andere uiteinde van de Shower Hose (doucheslang) in de afvoer van het bad of de douchebak. Monteer de douchekop NIET.

Stap 11
Tijdens het inbedrijfstellingsproces moet de elektriciteit worden ingeschakeld, dus om veiligheidsredenen plaatst u de afdekking tijdelijk op de douche. Sluit de draad van de afdekking NIET aan op de douche-unit PCB. Mogelijk is een kleine aanpassing van de Temperature Selector Knob (temperatuurkeuzeknop) nodig om deze uit te lijnen met de klep. Zet de afdekking vast met een van de bevestigingsschroeven.

Stap 12
Zet de watertoevoer naar de douche aan bij de afsluitende stopkraan.

Schakel de elektriciteit naar de douche in bij de isolatieschakelaar.

Er begint water uit de doucheslang te stromen.

Laat het water ongeveer 60 seconden stromen, zodat de lucht uit de installatie kan ontsnappen.

Schakel de elektriciteit naar de douche uit bij de isolatieschakelaar. Het water stopt met stromen.

Verwijder de bevestigingsschroef van de afdekking en til de afdekking eraf.

OPMERKING: De douche laat slechts ongeveer 5 minuten water lopen. Als er een langere periode nodig is, schakelt u de elektriciteit uit, wacht u een paar seconden en schakelt u de elektriciteit opnieuw in, waarna er weer 5 minuten water stroomt.

Stap 13

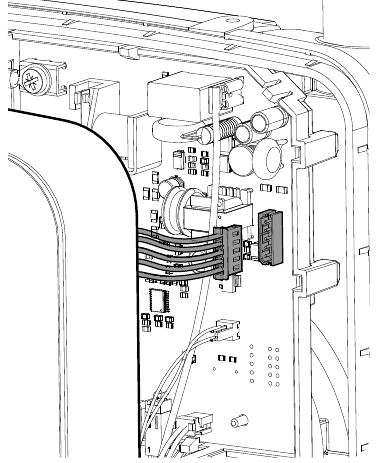

Sluit de 5-weg kabel van de Front Cover Assembly (voorplaat) aan op de aansluiting op de Power PCB (voedingsprintplaat).

OPMERKING: De kabelconnector kan maar op één manier op de aansluiting worden aangesloten.

Stap 14
Plaats de Front Cover Assembly (voorplaat) op zijn plaats. Zorg ervoor dat de Temperature Selector Knob (temperatuurkeuzeknop) correct op de klep zit (mogelijk is een kleine aanpassing van de Temperature Selector Knob (temperatuurkeuzeknop) nodig om deze uit te lijnen met de klep). Oefen lichte druk uit op de Front Cover Assembly (voorplaat) en zet deze vast met de 4 bevestigingsschroeven.

Stap 15
Installeer de accessoirekit volgens de instructies die bij de accessoire zijn geleverd.

ONDERHOUD

Instructies uitsluitend voor installateurs en servicemonteurs

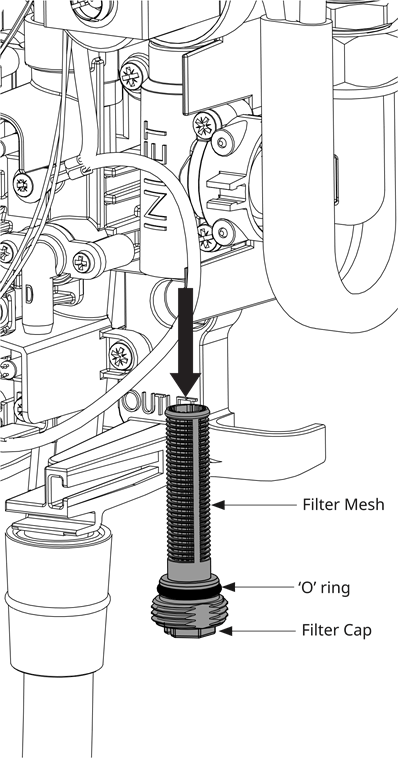

Onderhoud inlaatfilter

Het wordt aanbevolen om het filter periodiek te reinigen om de prestaties van de douche te behouden. Het is essentieel dat deze handeling wordt uitgevoerd door een bevoegd persoon.

Schakel de elektriciteit en watertoevoer uit bij de hoofdkraan.

Het inlaatfilter bevindt zich in de waterinlaatfitting.

Om toegang te krijgen tot het filter, verwijdert u de Front Cover Assembly (voorplaat) en de Bottom Corner Trim (onderhoekbekleding). Schroef de inlaatfilterdop op de waterinlaatfitting los.

Inspecteer de O-ring op beschadigingen wanneer het filter wordt verwijderd. Draai de filterdop bij het terugplaatsen niet te vast.

Gebruik bij het reinigen van het filtergaas geen scherp voorwerp, omdat dit schade kan veroorzaken. Het is beter om een oude tandenborstel of iets dergelijks te gebruiken.

FOUTDIAGNOSE

Isoleer de elektriciteitstoevoer en verwijder de circuitzekering voordat u begint met het opsporen van fouten in het apparaat.

LET OP: Identificeer de oorzaak van de werking voordat u een nieuwe PRD-eenheid plaatst. Volg de procedure voor inbedrijfstelling bij het plaatsen van een nieuwe PRD.

Het is raadzaam om alle elektrische onderhoud/reparaties aan de douche te laten uitvoeren door een gekwalificeerd persoon.

In het onwaarschijnlijke geval van een storing kunt u contact opnemen met Triton Customer Experience. Verwijder de douche NIET uit de installatie.

BELANGRIJKE VEILIGHEIDSINFORMATIE

De installatie MOET worden uitgevoerd door een gekwalificeerd persoon, in de volgorde van dit instructieboek.

De ENLIGHT^® Douche MOET WORDEN uitgeschakeld bij de isolatieschakelaar wanneer deze niet in gebruik is. Dit is een veiligheidsprocedure die wordt aanbevolen voor alle elektrische apparaten.

De douchekop en slang die bij dit product worden geleverd, zijn veiligheidskritische onderdelen van uw douche. Het niet gebruiken van originele Triton-onderdelen kan letsel veroorzaken en uw garantie ongeldig maken.

Producten die door Triton worden vervaardigd, zijn veilig en zonder risico, op voorwaarde dat ze worden geïnstalleerd, gebruikt en onderhouden in goede staat in overeenstemming met onze instructies en aanbevelingen.

Gebruik de douche NIET als er een mogelijkheid is van bevroren water in de verwarming of leidingen die de douche voeden.

Gebruik de douche NIET als de douchekop of sproeislang beschadigd raakt. Beperk de uitstroom van de douche NIET door de douchekop in direct contact met uw lichaam of een ander oppervlak te plaatsen.

Gebruik de douche NIET als het water tijdens gebruik stopt met stromen.

Als u de douche onmiddellijk na het stoppen opnieuw start, houd er dan rekening mee dat er de eerste paar seconden een hoeveelheid heet water kan worden uitgestoten. Elke sproeikop moet regelmatig worden ontkalkt.

Gebruik alleen douchekoppen en -slangen die door de fabrikant worden aanbevolen en plaats nooit een extra apparaat om de wateruitlaatstroom te beperken.

De uitlaat mag niet worden aangesloten op een kraan of fitting anders dan die welke door de fabrikant zijn gespecificeerd.

Dit apparaat is bedoeld om permanent te worden aangesloten op het waterleidingnet en niet te worden aangesloten met een slangset.

De waterinlaat van dit apparaat mag alleen worden aangesloten op de koudwaterleiding. De waterinlaat mag nooit via een ander waterverwarmingssysteem worden aangesloten.

Dit apparaat mag niet worden gebruikt om een drinkwatervoorziening te bieden. Een geschikte dubbelpolige isolatieschakelaar voor het loskoppelen van de voeding moet worden opgenomen in het vaste bedradingscircuit in overeenstemming met de geldende bedradingsvoorschriften. Zie het gedeelte Elektrische installatie voor meer informatie.

Koppel het apparaat altijd los van de voeding voordat u het monteert, demonteert of reinigt.

Alleen waterdruk van het leidingnet.
Minimale dynamische inlaatdruk 70 kPa (0,7 bar)
Maximale statische inlaatdruk 1000 kPa (10 bar)

Dit boek bevat alle nodige montage- en bedieningsinstructies voor uw elektrische douche. Zorgvuldigheid tijdens de installatie zorgt voor een lange, probleemloze levensduur van uw douche.

ALGEMEEN

• Isoleer de elektriciteits- en watertoevoer voordat u de afdekking verwijdert.
• Lees al deze instructies en bewaar ze voor later gebruik.
• Neem GEEN risico's met sanitair of elektrische apparatuur.
• Isoleer de elektriciteits- en watertoevoer voordat u met de installatie begint.
• De douche-unit moet op het afgewerkte muuroppervlak worden gemonteerd (bovenop de tegels). Tegel NIET tot aan of sluit ENIG ONDERDEEL van de unit af met siliconenkit na bevestiging aan de muur. Er moet speciale zorg worden besteed om GEEN PRD-VENTILATIEOPENINGEN OP DE UNIT TE BLOKKEREN OF AF TE SLUITEN.
• Neem contact op met Customer Experience (zie achterpagina) als een van de volgende situaties zich voordoet:
  • Als het de bedoeling is om de douche te gebruiken bij drukken boven het maximum of onder het minimum.
  • Als de unit een duidelijke verandering in prestaties vertoont.
• Als het de bedoeling is om de douche te gebruiken in gebieden met hard water (boven 200 ppm tijdelijke hardheid), moet mogelijk een kalkremmer worden gemonteerd. Neem contact op met Customer Experience voor advies over de kalkremmer.
• De douchekop moet regelmatig worden gereinigd met ontkalker om kalk en vuil te verwijderen, anders leiden beperkingen van de doorstroming aan de uitlaat van de unit tot verminderde thermostatische prestaties.
• Dit product is niet geschikt voor montage in stoomcabines, stoomcabines of blootstelling aan buitenelementen.

SANITAIRE VOORZIENINGEN

• De sanitaire installatie moet voldoen aan de waterregelgeving, bouwvoorschriften of andere specifieke voorschriften zoals gespecificeerd door het plaatselijke waterbedrijf of waterbeheerders en moet in overeenstemming zijn met BS EN 806.
• De toevoerleiding moet worden doorgespoeld om vuil te verwijderen voordat deze op de douche-unit wordt aangesloten.
• Soldeer GEEN fittingen in de buurt van de douche-unit, omdat warmte zich langs de leidingen kan verplaatsen en componenten kan beschadigen.
• Monteer GEEN enkele vorm van uitlaatstroomregeling, aangezien de uitlaat fungeert als een ontluchting voor de verwarmingskan.
• Gebruik GEEN overmatige kracht bij het maken van verbindingen met de flexibele slang of douchekop, handvast is voldoende.
• Alle sanitaire aansluitingen moeten zijn voltooid voordat de elektrische aansluitingen worden gemaakt.

ELEKTRISCH

• De installatie moet voldoen aan BS 7671 'Eisen voor elektrische installaties' (IEE-bedradingsvoorschriften), bouwvoorschriften of andere specifieke voorschriften zoals gespecificeerd door het plaatselijke elektriciteitsbedrijf.
• Dit apparaat MOET geaard zijn.
• In overeenstemming met 'The Plugs and Sockets etc. (Safety) Regulations 1994' is dit apparaat bedoeld om permanent te worden aangesloten op de vaste bedrading van het elektrische elektriciteitsnet.
• Zorg ervoor dat alle elektrische aansluitingen stevig vastzitten om oververhitting te voorkomen.
• Een 30mA aardlekschakelaar (RCD) MOET worden geïnstalleerd in alle Britse elektrische en pompende douchecircuits. Dit kan onderdeel zijn van de consumentenunit of een afzonderlijke unit.
• Schakel onmiddellijk uit bij de isolatieschakelaar als het water tijdens gebruik stopt met stromen.
• Andere elektrische apparatuur, d.w.z. afzuigventilatoren, pompen, mogen niet worden aangesloten op de circuits in de unit.
• Schakel uit bij de isolatieschakelaar wanneer deze niet in gebruik is. Dit is een veiligheidsprocedure die wordt aanbevolen bij alle elektrische apparaten.
• Zoals bij alle elektrische apparaten wordt aanbevolen om de douche en installatie minstens om de twee jaar te laten controleren door een bevoegd elektricien om ervoor te zorgen dat er geen verslechtering is als gevolg van ouderdom en gebruik.
