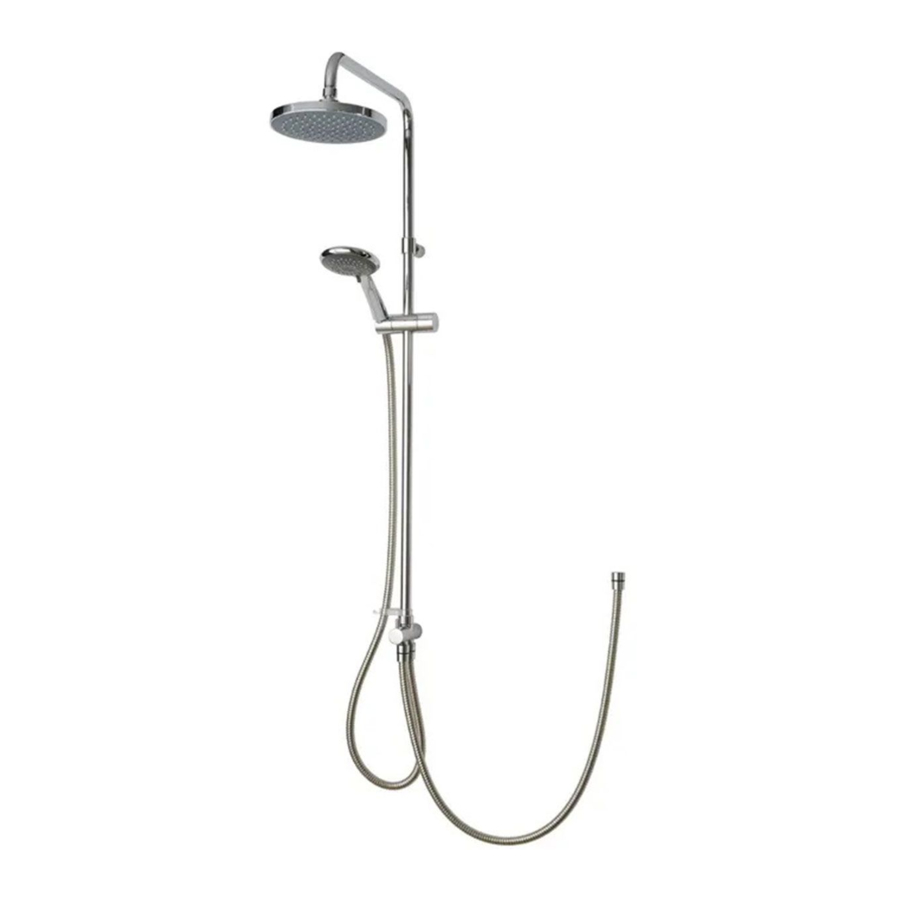

Triton DuElec Handleiding

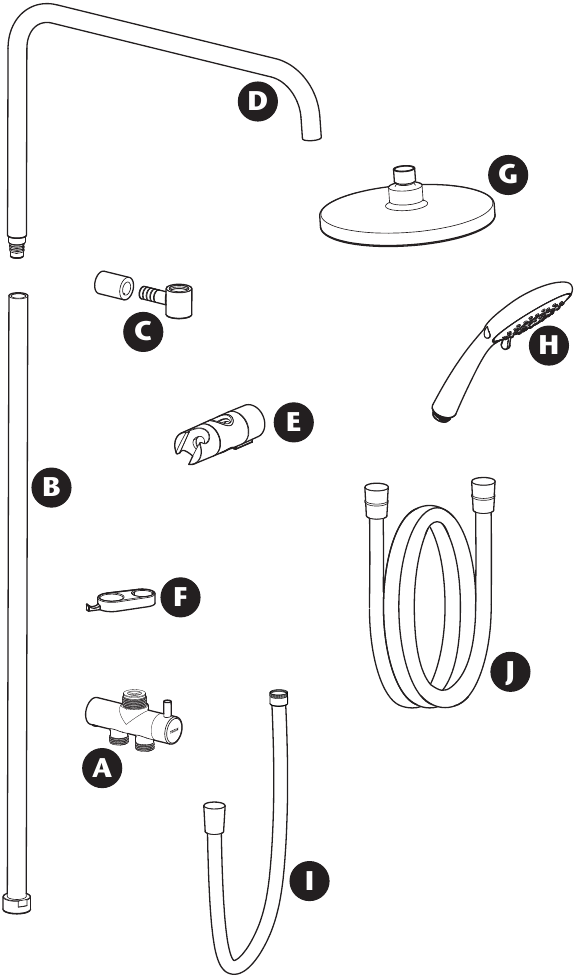

BELANGRIJKSTE ONDERDELEN

1. Omstelventiel
2. Onderste douche-arm
3. Topbevestiging/douche-armhouder
4. Bovenste douche-arm
5. Douchekophouder
6. Slanghouder
7. Vaste kop
8. Douchekop
9. Slang (kort)
10. Slang (lang)

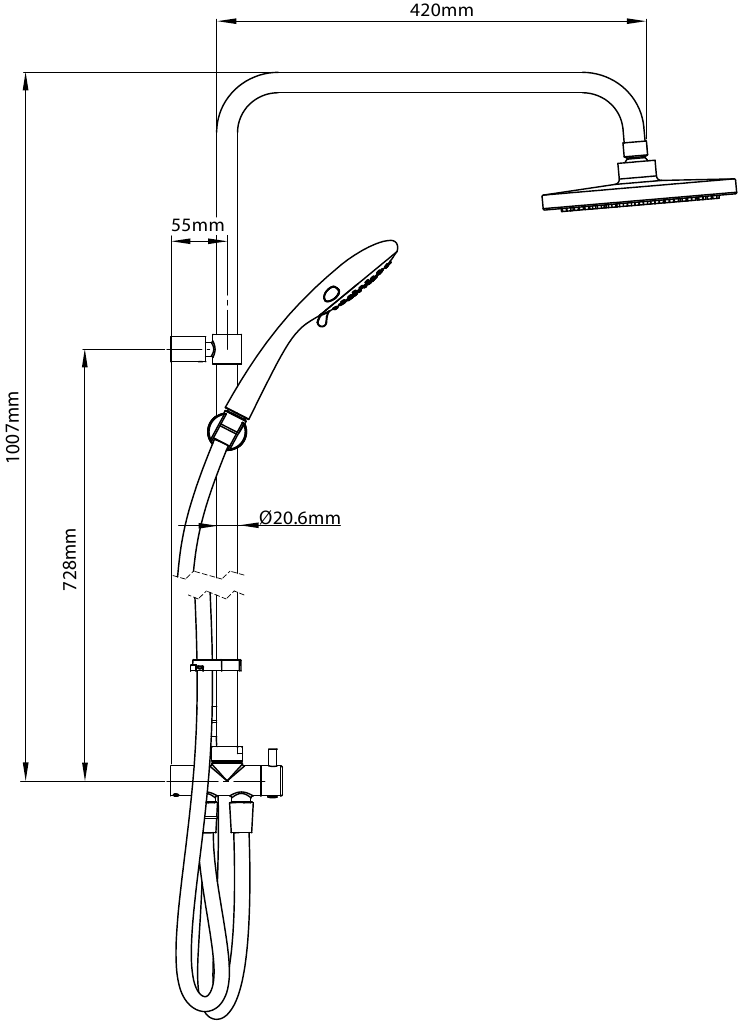

AFMETINGEN

Alle afmetingen zijn bij benadering.

INSTALLATIE

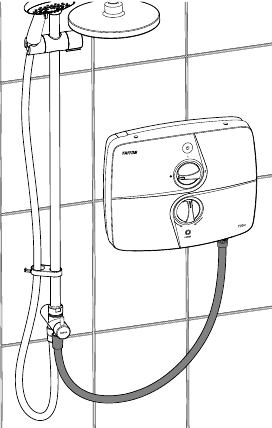

DE DUBBELE UITGANGSOMSTELLER POSITIONEREN

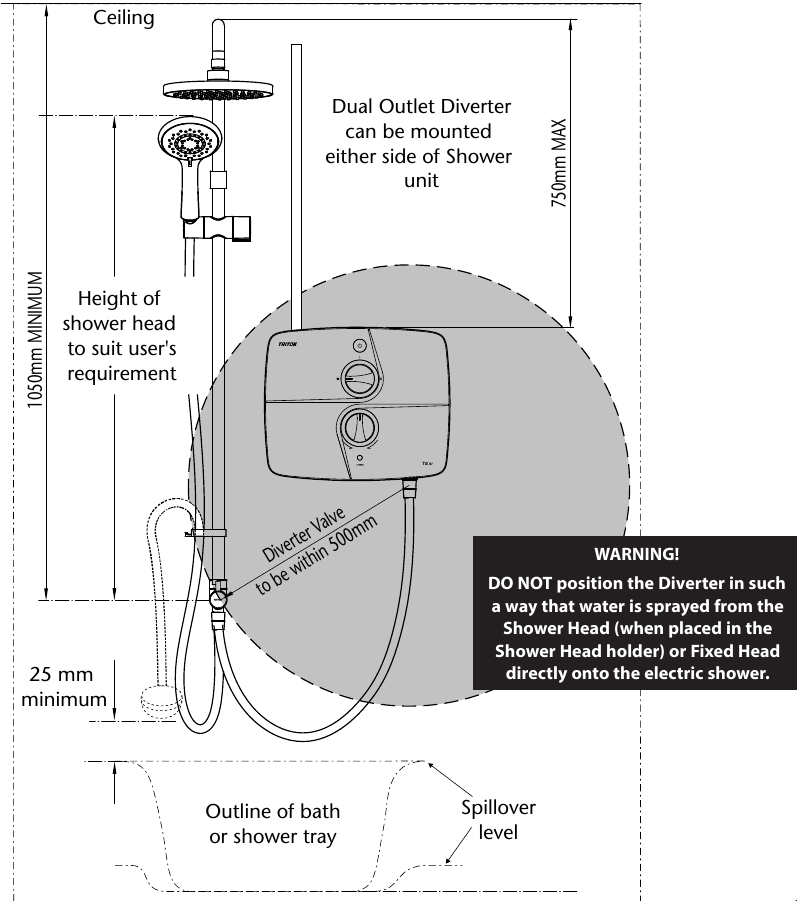

Zorg ervoor dat het omstelventiel binnen een straal van 500 mm van de douche-uitgang is gemonteerd. Zo kan de meegeleverde korte doucheslang de elektrische douche aansluiten zonder dat deze wordt belast of knikt.
Zorg er bij het monteren van de omsteller op een elektrische douche met pomp voor dat de bovenste douche-arm NIET meer dan 750 mm van de bovenkant van de douche-unit is verwijderd.
De douchekophouder kan zo worden georiënteerd dat de douchekop aan weerszijden van de douche-arm kan worden geplaatst.

1. Controleer altijd of er geen verborgen kabels of leidingen aanwezig zijn voordat u gaten boort voor muurpluggen. Wees uiterst voorzichtig bij het gebruik van elektrisch gereedschap in de buurt van water.
   Raadpleeg de richtlijnen voor het positioneren van de dubbele uitgangsomsteller en markeer de positie van de muurbevestiging voor de bevestigingsbeugel van de omsteller en boor en plug de muur. Idealiter moet het gat in het midden van een tegel worden geplaatst en niet in de voeg.
   Verwijder de bevestigingsbeugel van de omsteller van het omstelventiel en bevestig deze aan de muur met behulp van de bevestigingsschroef.

2. Meet een afstand van 728 mm vanaf de bevestigingsbeugel van de omsteller, zorg ervoor dat de middens verticaal zijn uitgelijnd en markeer de positie. Boor en plug de muur. Bevestig de bevestigingsbeugel van de douchearm aan de muur met behulp van de bevestigingsschroef.
   Zorg ervoor dat de stelschroef naar beneden wijst.

3. Monteer de slanghouder op de onderste douchearm.

4. Monteer de douchekophouder op de onderste douchearm.
   Opmerking: De douchekophouder kan zo worden georiënteerd dat de douchekop aan weerszijden van de douche-arm kan worden geplaatst.

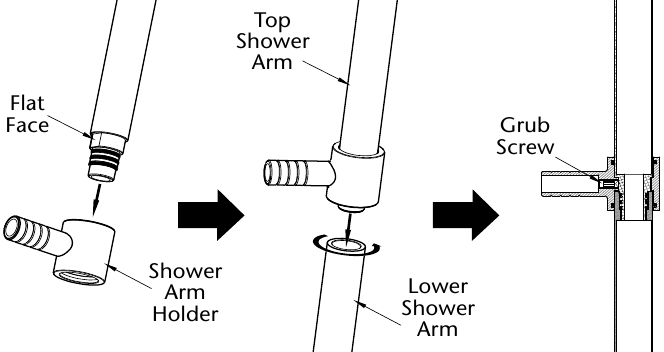

5. Monteer de bovenste douche-arm in de douche-armhouder, houd er rekening mee dat de bovenste douche-arm slechts op één manier kan worden gemonteerd, dus zorg ervoor dat de vlakke zijden van de bovenste douche-arm en de douche-armhouder zijn uitgelijnd.
   Monteer de onderste douche-arm op de bovenste douche-arm door de onderste douche-arm op de schroefdraadpijp te draaien. Handvast is voldoende om de twee aan elkaar te verzegelen.
   Draai ten slotte de stelschroef (die zich in de boring van de douche-armhouder bevindt) vast om de bovenste douche-arm aan de douche-armhouder te vergrendelen.

6. Schuif het omstelventiel op de ventielbevestigingsbeugel en draai de 2 x stelschroeven aan de onderkant van het omstelventiel vast.
   Opmerking: Draai de schroeven niet volledig vast, omdat de klep enigszins moet worden aangepast bij het monteren van de douche-armen.

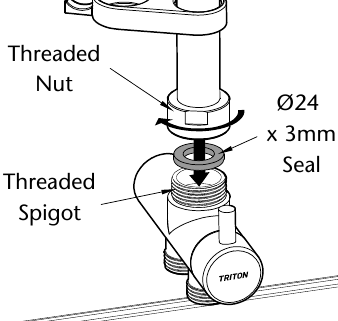

7. Plaats de rubberen afdichting van Ø24 x 3 mm bovenop de schroefdraadpijp van het omstelventiel.
   Draai de schroefdraadmoer van de onderste douche-arm losjes vast op het omstelventiel.
   Draai de schroefdraadmoer in dit stadium NIET volledig vast.

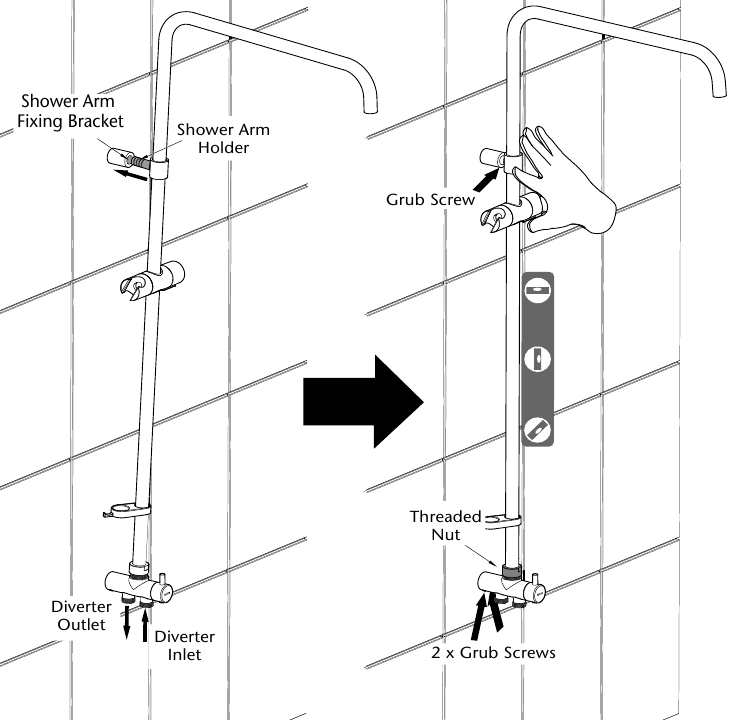

8. Schuif de steel van de douche-armhouder in de bevestigingsbeugel van de douche-arm terwijl u de douche-arm iets van de muur afdraait.
   Houd de douche-armen op hun plaats en draai de schroefdraadmoer op het omstelventiel volledig vast en zorg ervoor dat de douche-armen verticaal staan.
   Draai de stelschroef in de bevestigingsbeugel van de douche-arm volledig vast en de 2 x stelschroeven aan de onderkant van het omstelventiel.

9. Monteer de vaste kop op de bovenste douche-arm.

10.

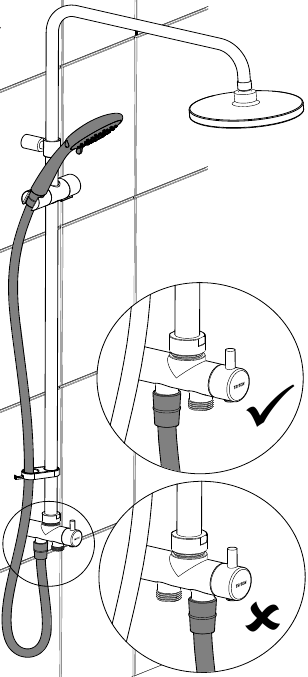

    Zorg ervoor dat de douchekopslang is aangesloten op de uitgang (achterkant) van de omstelventiel-connector, als u dit niet doet, kan dit schade aan uw douche veroorzaken.
    Voer uw Triton lange doucheslang door de slanghouder, plaats een slangafdichting in de conische moer en sluit deze aan op de uitgang van het omstelventiel. Plaats aan het andere uiteinde van de slang een slangafdichting in de conische moer en sluit deze aan op de douchekop.
    Plaats de douchekop in de douchekophouder.

11. Neem de korte slang en plaats aan elk uiteinde een slangafdichting. Bevestig de conische moer aan de ingang aan de voorkant van het omstelventiel en bevestig het andere uiteinde aan de uitgang van de douche-unit.


Voordat u de omsteller en fittingen gebruikt, moet u de douche in bedrijf stellen zoals beschreven in de douche-instructies.

WERKING

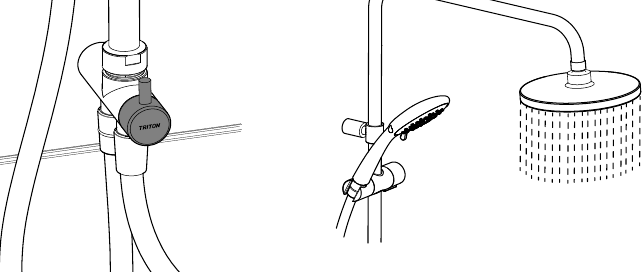

1. Het water komt alleen uit de vaste kop

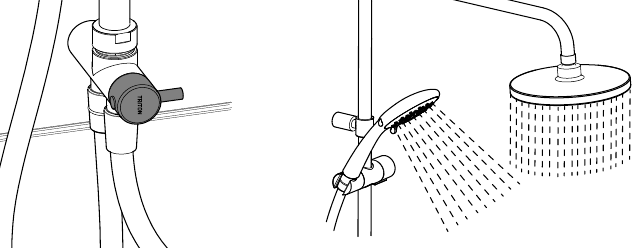

2. Het water komt uit de vaste kop en de douchekop

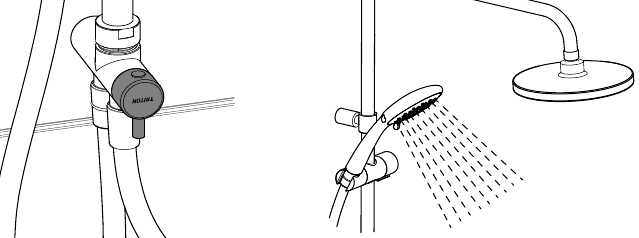

3. Het water komt alleen uit de douchekop


REINIGING

DE DOUCHEKOP EN VASTE KOP REINIGEN

Het is belangrijk om uw douchekop en vaste kop schoon te houden om de prestaties van uw douche te behouden.
Triton adviseert om alle producten te reinigen met warm water en zeep.
Gebruik GEEN schurende of agressieve chemische reinigingsproducten, omdat dit het oppervlak en de afwerking van het product kan aantasten en uw garantie ongeldig kan maken.
Zowel de douchekop als de vaste kop kunnen snel worden gereinigd door simpelweg met uw vingers over de sproeikop te wrijven. Gebruik GEEN speld of iets dergelijks om in de gaten te prikken, anders wordt de efficiëntie van de douchestraal aangetast.
De hardheid van het water bepaalt de frequentie van de reiniging. Als de douche bijvoorbeeld elke dag wordt gebruikt in een gebied met zeer hard water, kan het nodig zijn om de douchekop wekelijks schoon te maken.

DE SLANGEN INSPECTEREN

Uw doucheslangen moeten van tijd tot tijd worden gecontroleerd op tekenen van schade of interne instorting. Interne instorting kan de doorstroming van de douchekop beperken en kan schade aan de douche veroorzaken.
Triton adviseert het gebruik van een anti-torsieslang van het merk Triton op alle douches om continue veilige prestaties te garanderen.

Om uw slang te inspecteren:

1. Schroef de slang los van de douchekop en de omstellerafvoer.
2. Inspecteer de slang op schade, interne knikken, enz.
3. Vervang de slang indien nodig.

BELANGRIJK VEILIGHEIDSADVIES
De douchekoppen en slangen die bij dit product worden geleverd, zijn een veiligheidskritiek onderdeel van uw douchesysteem. Het niet gebruiken van originele Triton-onderdelen kan letsel veroorzaken en uw garantie ongeldig maken.
