Kinderkraft AVEO Handleiding

Hoofdonderdelen

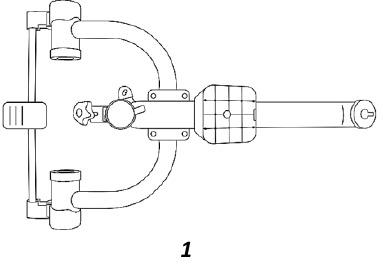

1. Frame met zitbasis

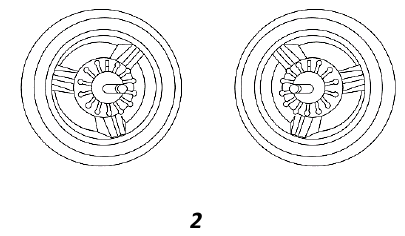

2. Achterwielen

3. Voorwiel

4. Voorvork met bevestigingsbouten

5. Spatbord met schroef

6. Stuur

7. Afdekking stuurpenbout

8. Montagesleutel

9. Bel met bevestigingsbout

10. Achtermand

11. Zitting met moer

12. Veiligheidsrails

13. Rugleuning

14. Zitbekleding

15. Kap

16. Ouderhandgreep

17. Bekerhouder

18. Kabel

19. Voormand

20. Montagesleutel

21. Tas


Driewieler montage

Verwijder alle plastic en bevestigingselementen voordat je begint met de montage van de driewieler.

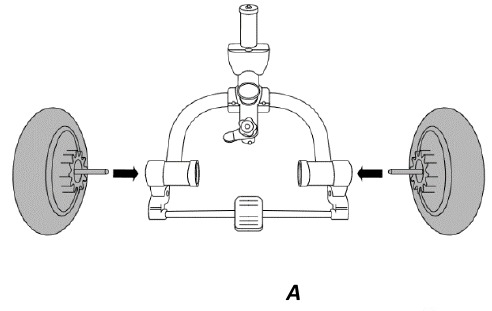

1. Neem het frame met de zitbasis (1) en plaats de achterwielen (2) zoals weergegeven in figuur A, totdat je een duidelijke "klik" (klik) hoort.

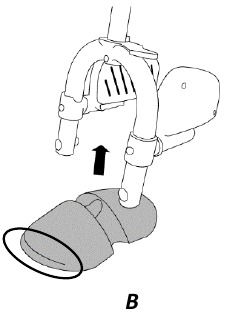

2. Bevestig het spatbord (5) aan de voorvork (4) met behulp van de schroef in het spatbord (afbeelding B).

   Zorg ervoor dat de inkeping in het spatbord zich op de plaats bevindt die op de afbeelding wordt getoond. Draai de schroef vast met de montagesleutel (8).

3. Verwijder de bouten en moeren die in de vork (4) zijn gemonteerd en gemarkeerd in figuur C. Schuif de elementen op het voorwiel (3) samen zoals weergegeven in de afbeelding. Verbind de elementen van het voorwiel met de vork zoals weergegeven in figuur C en draai vervolgens de eerder losgemaakte bouten vast met de montagesleutel (8).

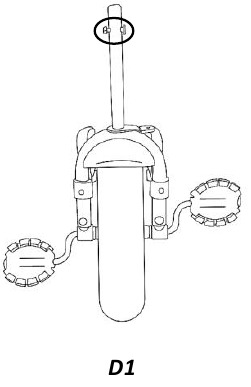

4. Draai de borgbout los van de vork (4) zoals aangegeven in figuur D1. Steek de vork met het voorwiel door het frame (1).

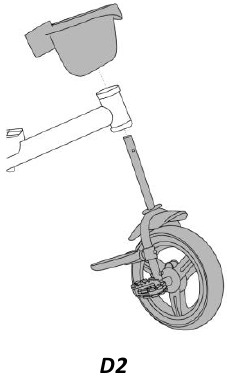

   De inkeping in het spatbord moet naar de rijrichting wijzen. Plaats vervolgens de voormand (19) erop zoals weergegeven in figuur D2.

   Let op de positie van de openingen op het frame – deze moeten parallel lopen aan de uitstekende elementen aan de achterkant van de mand.


5. Schuif de afdekking van de stuurpenbout (7) op het stuur (6) zoals weergegeven in figuur E.

6. Plaats het stuur op de vork die op het frame is gemonteerd en zet deze vervolgens vast met de bout met behulp van de montagesleutel (20) zoals weergegeven in figuur F, en schuif de afdekking (7) op de vastgedraaide bout.

7. Installatie van de kabel (18).

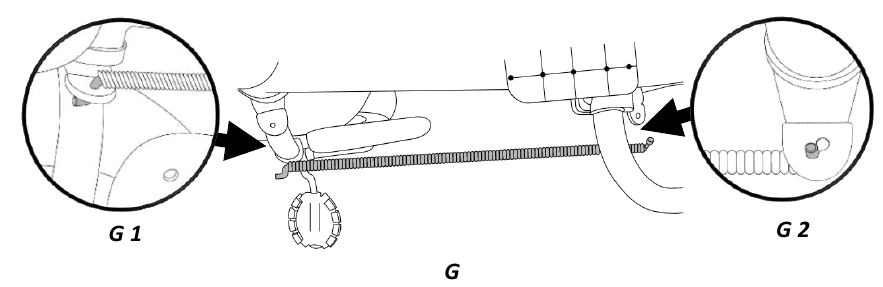

   Zorg ervoor dat het uiteinde van de kabel met de moer zich in het achterste deel van de driewieler bevindt, zoals weergegeven in figuur G. Steek het uiteinde zonder de moer in de daarvoor bestemde opening die wordt weergegeven in figuur G1. Draai de moer los van het achtereinde van de kabel en steek deze in de opening aan de achterkant van de driewieler, zoals weergegeven in figuur G2. Draai vervolgens de moer vast met de montagesleutel (20).

8. Draai de moer los van de bout onder de zitting (11). Schuif de bout door de zitbasis, die zich op het frame bevindt, en draai deze vast met de bout zoals weergegeven in figuur H.

   Zorg ervoor dat de moer goed vastzit en de zitting niet draait.

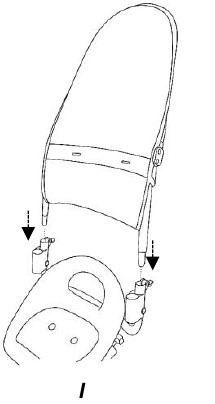

9. Voordat je de rugleuning (13) in de zitbasis steekt, moet je ervoor zorgen dat de vergrendelingen zich in de positie bevinden zoals weergegeven in figuur I 1.1. Steek de rugleuning in de gaten zoals weergegeven in figuur I. Vergrendel vervolgens de rugleuning door de vergrendelingen omlaag te brengen (figuur I 1).

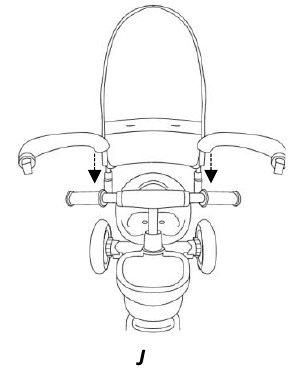

10. Steek de zijbeschermers (12) in de openingen zoals weergegeven in figuur J.

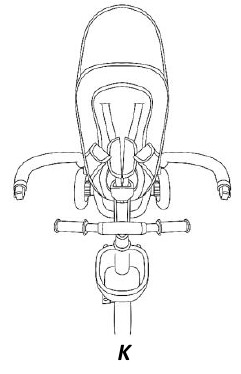

11. Om de bekleding (14) op de zitting te plaatsen (figuur K), open je de stof op de rugleuning met behulp van de rits. Steek de riemen aan de achterkant van de bekleding door de gaten in de rugleuning en maak vervolgens de rits vast. Schuif de zijbeschermers van de zitting door de zijbekleding (figuur K1). Om de zitbekleding te installeren, stretch je deze eerst over het bovenste deel van de zitting. Plaats de kruisriem over een van de zijbekleding en verbind ze totdat je een "klik" (klik) hoort.

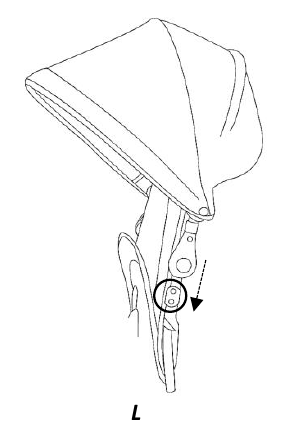

12. Voordat je de kap (15) installeert, verbind je de bevestigingselementen met het kapframe aan beide zijden totdat je een "klik" (klik) hoort. Schuif de plastic onderdelen van de kap op de zijelementen van de rugleuning (13) zoals weergegeven in figuur L.

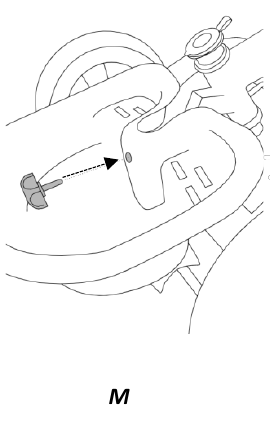

13. Om de achtermand (10) te installeren, draai je de borgbout los aan de achterkant van het frame (1). Plaats de mand op het frame en zet deze vast met de bout zoals weergegeven in figuur M.

14. Om de ouderhandgreep te bevestigen, open je de plastic plug aan de achterkant van het frame zoals weergegeven in figuur N. Steek vervolgens de ouderhandgreep (16) in de opening zoals weergegeven in figuur N1, druk vervolgens op de pin aan de onderkant van de handgreep en duw deze naar binnen totdat je een "klik" (klik) hoort, zodat de onderste pin verborgen is.


15. Bevestig de tas (21) aan de ouderhandgreep (16) met behulp van de klittenbandsluiting en schuif de bekerhouder (17) op het element aan de achterkant van de ouderhandgreep zoals weergegeven in figuur O.

16. Om de bel (9) te bevestigen, draai je de bout los met behulp van de montagesleutel (8), schuif je vervolgens de bel op het stuur (6) en zet je deze vast met de bout (figuur P).


Afstelling

Positie van de kap – druk op de zwarte knoppen aan beide zijden van de kap en stel deze in de gewenste positie in.
Voetsteunen – afhankelijk van het ontwikkelingsniveau van het kind, kunnen de voetsteunen worden ingeklapt, zodat het kind zelf op de driewieler kan rijden.

Wanneer de ouderhandgreep is bevestigd en de voetsteun is geopend, moet de wielvergrendeling worden uitgeschakeld, zodat de pedalen vrij kunnen draaien zonder het wiel te bewegen (de aandrijving is uitgeschakeld). Als de vergrendeling is ingeschakeld, kunnen de voeten van het kind worden bekneld of gewond raken! Na het verwijderen van de ouderhandgreep klap je de voetsteun in en verbind je de wielvergrendeling zodat de pedalen het wiel in beweging zetten (de aandrijving is ingeschakeld).
Rem – de driewieler heeft een achterwielrem. Druk met je voet op de rem. Wanneer je het vergrendelingsgeluid hoort, is de rem geactiveerd. Deze ontgrendelt nadat de remvergrendeling is opgetild.

Om de achterwielen volledig te ontgrendelen, til je de rem zo hoog mogelijk op.
Veiligheidsharnas – pas de lengte zo aan dat het kind veilig wordt vastgehouden, maar de bewegingen van het kind niet worden belemmerd.
Zitpositie – het zadel kan naar de achterwaarts gerichte positie worden gedraaid. Om dit te doen, draai je de moer los en stel je de gewenste positie in. Zorg er na het vastdraaien voor dat de zitting goed is bevestigd.
De achterwielen inklappen – til de driewieler iets op en schuif eerst de rode vergrendeling en vervolgens de rode knop onder het frame en draai de achterwielen naar voren.
De zitpositie veranderen – draai de moer los van de bout onder de zitting en plaats deze vervolgens naar of van de rijrichting. Schroef de moer op de bout onder de zitting.

Zorg ervoor dat de moer goed vastzit en de zitting niet draait.
Oudere kinderen kunnen zonder de rugleuning rijden – schuif de zitbekleding eraf, verwijder de rugleuning door de hendels aan de zijkanten te ontgrendelen, draai vervolgens de armleuningen 90° naar achteren en schuif ze eruit.
Aanpassing van de lengte van de ouderhandgreep – verleng en zet vast in een comfortabele positie.

Onderhoud en reiniging

	Niet wassen. Reinig het product voorzichtig met een vochtige doek en een mild schoonmaakmiddel		Wassen bij max. 30°C, voorzichtig programma
	Niet bleken		Niet strijken
	Niet in de droogtrommel drogen		Niet chemisch reinigen

Zitbekleding, rugleuning en stuurhoes: Verwijder van het frame. Wassen op maximaal 30°C op een zacht programma. Niet bleken. Niet in de droogtrommel. Niet strijken. Niet chemisch reinigen. Kap: Niet wassen. Niet bleken. Niet in de droogtrommel. Niet strijken. Niet chemisch reinigen. Reinigen met een schone, vochtige doek en milde zeep.
Laat aan de lucht drogen. Niet onderdompelen in water. Frame: Reinig het metalen frame met een zachte, schone, vochtige doek en milde zeep.

Opslag
Bewaar het product buiten bereik van kinderen.

Garantie
De volledige tekst van de algemene voorwaarden van de garantie is beschikbaar op de website WWW.KINDERKRAFT.CO

VEILIGHEIDSINSTRUCTIES EN VOORZORGSMAATREGELEN

Let op:

• Naleving van de gebruikershandleiding zorgt voor een veilig gebruik van het speelgoed. Lees de gebruikershandleiding zorgvuldig door voordat je de fiets gebruikt en bewaar deze voor toekomstig gebruik. Aanbevolen voor kinderen vanaf 9 maanden
• Gebruik persoonlijke beschermingsmiddelen zoals helmen, handschoenen, elleboogbeschermers en kniebeschermers. Dit product is bedoeld voor gebruik buitenshuis. Niet gebruiken in het wegverkeer.
  De kinder cruiser bike mag niet worden gebruikt in de buurt van motorvoertuigen, straten, zwembaden, heuvels, wegen, trappen of op een oneffen ondergrond.
• Gebruik het speelgoed op vlakke, obstakelvrije oppervlakken.
• Om ernstige verwondingen te voorkomen, is continu toezicht van een volwassene noodzakelijk.
• Om vallen en botsingen te voorkomen die letsel kunnen veroorzaken aan de gebruiker of anderen, moeten ouders/voogden kinderen wijzen op de te nemen veiligheidsmaatregelen. Voordat je het product gebruikt, is het belangrijk om kinderen uit te leggen hoe ze het veilig kunnen gebruiken.
• De persoon die het product gebruikt, moet altijd schoenen dragen.
• De montage moet altijd worden uitgevoerd door een volwassene. Controleer voor elk gebruik of het artikel niet beschadigd of versleten is en of alle montage- en bevestigingsonderdelen in goede staat verkeren. Zorg ervoor dat de bouten en moeren hun zelfborgende eigenschappen behouden. Controleer of de montage volledig en in goede staat is. Als je merkt dat er onderdelen ontbreken of beschadigd zijn, gebruik het product dan niet, maar neem contact op met je verkoper.
• Wees voorzichtig bij het fietsen, je moet weten hoe je moet rijden om vallen of botsingen te voorkomen die letsel kunnen veroorzaken aan de gebruiker of een derde persoon.
• De veiligste gebieden voor de personen die de fiets gebruiken, zijn die met weinig of geen verkeer, zoals privégebieden, speeltuinen, schoolpleinen en schoolpleinen.
• Maximaal gebruikersgewicht − 25 kg
• Bewaar de verpakking of voer deze af in overeenstemming met de lokale voorschriften.
• Voor de veiligheid van kinderen mag je delen van de verpakking niet vrij toegankelijk achterlaten (plastic zakken, kartonnen dozen, enz.). Verstikkingsgevaar!
