Kinderkraft ASTON v. 2.0 Handleiding

Hoofdonderdelen

1. Frame met rem

2. Achterwielen

3. Voorvork met bouten

4. Spatbord met schroef


5. Voorwiel

6. Stuur

7. Bel met bevestigingsbout

8. Boutafdekking stuur


9. Kabel

10. Zitting met bekleding, veiligheidsgordel en bout

11. Zijbeschermers x2

12. Zonnekap

13. Mand

14. Onderste deel van de duwstang


15. Bovenste deel van de duwstang

16. Zak

17. Bekerhouder

18. Montagesleutel 1

19. Montagesleutel 2


Montage van de driewieler

Kleine onderdelen buiten bereik van kinderen bewaren. Verwijder alle plastic en bevestigingselementen voordat u begint met het monteren van de driewieler.

1. Neem het frame met zitting (1) en plaats de achterwielen (2) zoals weergegeven in afbeelding A totdat u een duidelijke "klik" hoort.

2. Verwijder de bout van het spatbord. Bevestig het spatbord (4) aan de voorvork (3) met behulp van de bout die u eerder hebt verwijderd (afbeelding B).

   Zorg ervoor dat de inkeping in het spatbord zich op de plaats bevindt die op de afbeelding wordt weergegeven. Draai de schroef vast met de montagesleutel (18).

3. Schroef de bouten en moeren vast die aan de vork (3) zijn bevestigd. Schuif de elementen op het voorwiel (5) samen zoals weergegeven in afbeelding C. Verbind de elementen van het voorwiel met de vork zoals weergegeven in afbeelding C.1, draai de bouten die u eerder hebt geplaatst vast met de montagesleutel (18).


4. Schuif de boutafdekking van het stuur (8) op het stuur (6) zoals weergegeven in afbeelding D.

5. Draai de bevestigingsbout van het bovenste deel van de vork (3) los. Steek de vork door het frame (1).

   De inkeping in het spatbord moet naar de rijrichting wijzen. Plaats vervolgens het stuur op de vork die op het frame is gemonteerd, zoals weergegeven in afbeelding E. Bevestig het stuur met de bout met behulp van de montagesleutel (18) zoals weergegeven in afbeelding E.1 en schuif de afdekking (8) op de vastgedraaide bout (afbeelding E.2).

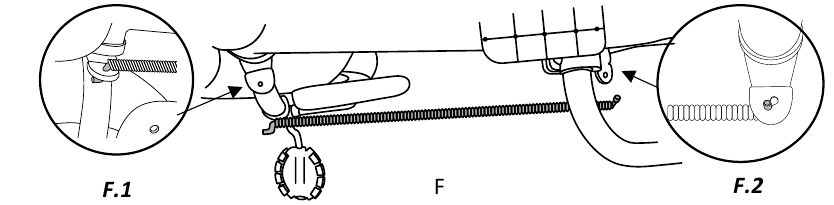

6. Installatie van de kabel (9) (afbeelding F).

   Zorg ervoor dat het uiteinde van de kabel met de moer zich aan de achterkant van de driewieler bevindt, zoals weergegeven in afbeelding F.2. Steek het uiteinde zonder de moer in de opening die wordt weergegeven in afbeelding F.1. Draai de moer los van het achterste uiteinde van de kabel en steek deze in de opening aan de achterkant van de driewieler, zoals weergegeven in afbeelding F.2. Draai vervolgens de moer vast met de montagesleutel (19).

7. Draai de moer los van de bout die zich onder de zitting bevindt (10). Steek de bout door de zitting, die zich op het frame bevindt, en draai deze vast met de bout zoals weergegeven in afbeelding G. Terwijl u de moer op de bout aandraait, drukt u de zitting stevig in de basis.

   Zorg ervoor dat de moer goed vastzit en de zitting niet draait.

8. Steek de zijbeschermers (11) in de openingen zoals weergegeven in afbeelding H en vergrendel ze zoals weergegeven in afbeelding H.1.

9. Steek een van de zijbeschermers door de kruisband zoals weergegeven in afbeelding I. Verbind de beschermers met elkaar zoals weergegeven in afbeelding I.1.

10. Voordat u de zonnekap (12) installeert, moet u ervoor zorgen dat de haken op de rugleuning zijn geplaatst zoals weergegeven in afbeelding J. Steek de zonnekap in de gaten aan de achterkant van de zitting zoals weergegeven in afbeelding J.1. Plaats de haken zoals aangegeven in afbeelding J.2 om de zonnekap op de rugleuning te vergrendelen.



11. Om de achterste mand (13) te installeren, draait u de bevestigingsbout aan de achterkant van het frame (1) los. Plaats de mand op het frame en zet deze vast met de bout zoals weergegeven in afbeelding K.

12. Om de duwstang te installeren, verbindt u het bovenste deel van de stang (15) met het onderste deel van de stang (14) zoals weergegeven in afbeelding L totdat u een duidelijke "klik" hoort. Open vervolgens de plastic dop aan de achterkant van het frame zoals weergegeven in afbeelding L.1. Steek de verbonden elementen in de opening zoals weergegeven in afbeelding L.1, druk op de pen aan de onderkant van de stang en steek deze dieper totdat u een "klik" hoort, zodat de pen verborgen is.


13. Schuif de bekerhouder (17) op het element aan de achterkant van de duwstang zoals weergegeven in afbeelding M, bevestig de tas (16) met behulp van de klittenbandsluiting op de duwstang (afbeelding N).

14. Om de bel (7) te bevestigen, verwijdert u de bout met de montagesleutel (18), schuift u de bel op het stuur (6) en installeert u de bout.

De driewieler aanpassen

Positie van de zonnekap – de lengte van de zonnekap is verstelbaar. De zonnekap is voorzien van extra bescherming tegen de zon, die van onderaf kan worden uitgetrokken.
Voetensteun – afhankelijk van het ontwikkelingsniveau van het kind kunnen de voetensteunen worden ingeklapt, zodat het kind zelf op de driewieler kan rijden. Om de voetensteun te openen of te sluiten, trekt u het grijze element op de voetensteun omlaag en plaatst u de voetensteun in de gewenste positie.

Wanneer de duwstang is bevestigd en de voetensteun is geopend, moet het wielslot worden uitgeschakeld, zodat de pedalen vrij kunnen draaien zonder het wiel te bewegen (de aandrijving is uitgeschakeld). Als het slot is ingeschakeld, kunnen de voeten van het kind bekneld raken of gewond raken! Na het verwijderen van de duwstang klapt u de voetensteun in en sluit u het wielslot, zodat de pedalen het wiel in beweging zetten (de aandrijving is ingeschakeld).
Rem – de driewieler heeft een rem op het achterwiel. Druk met uw voet op de rem. Wanneer u het vergrendelgeluid hoort, is de rem geactiveerd. Hij wordt ontgrendeld nadat het remslot is opgetild.

Om de achterwielen volledig te ontgrendelen, tilt u de rem zo hoog mogelijk op.
Veiligheidsgordel – pas de lengte zo aan dat de gordel het kind veilig vasthoudt, maar de bewegingen van het kind niet belemmert.

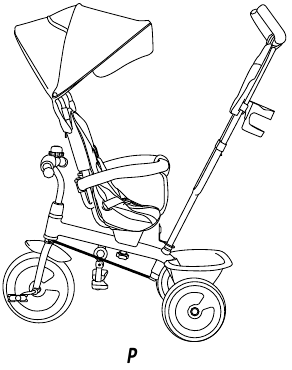

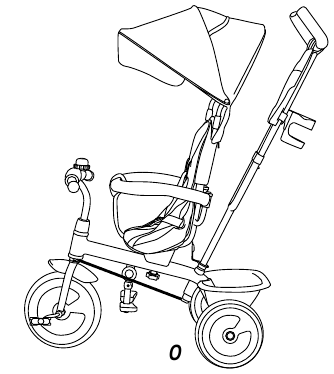

De zittingpositie wijzigen – de zitting kan zo worden bevestigd dat deze naar (afbeelding O) of van (afbeelding P) de rijrichting is gericht. Om dit te doen, draait u de moer onder de zitting los en plaatst u de zitting naar of van de rijrichting gericht.



Nadat u de zitting in de gewenste positie hebt geplaatst, moet u ervoor zorgen dat de moer goed vastzit en de zitting niet draait. De lengte van de duwstang aanpassen – verleng en zet hem vast met de pen en zet hem in een comfortabele positie..

Onderhoud en reiniging

	Niet wassen. Reinig het product voorzichtig met een vochtige doek en een mild schoonmaakmiddel		Wassen op max. 30°C, mild proces
	Niet bleken		Niet strijken
	Niet drogen in een wasdroger		Niet chemisch reinigen

Zittingovertrek, textielovertrek van het stuur: Verwijder van het frame en reinig volgens het label.
Kap, riemen: Niet wassen. Niet bleken. Niet drogen in een wasdroger. Niet strijken. Niet chemisch reinigen. Reinig met een schone en vochtige doek met milde zeep. Aan de lucht laten drogen. Niet onderdompelen in water.
Frame: Reinig het metalen frame met een zachte, schone en vochtige doek met milde zeep.

Opslag
Buiten bereik van kinderen bewaren.

VEILIGHEIDSINSTRUCTIES EN VOORZORGSMAATREGELEN

HET IS BELANGRIJK OM DEZE HANDLEIDING TE BEWAREN VOOR TOEKUNSTIG GEBRUIK
Let op:

• Naleving van de gebruikershandleiding zorgt voor een veilig gebruik van het speelgoed. Lees de gebruikershandleiding zorgvuldig door voordat u de fiets gebruikt en bewaar deze voor toekomstig gebruik. Aanbevolen voor kinderen vanaf 9 maanden
• Gebruik persoonlijke beschermingsmiddelen zoals helmen, handschoenen, elleboogbeschermers en kniebeschermers. Dit product is bedoeld voor gebruik buitenshuis. Niet gebruiken in het wegverkeer.
• De kinderfiets mag niet worden gebruikt in de buurt van motorvoertuigen, straten, zwembaden, heuvels, wegen, trappen of op een oneffen ondergrond.
• Gebruik het speelgoed op vlakke, hindernisvrije oppervlakken.
• Om ernstige verwondingen te voorkomen, is continu toezicht van een volwassene noodzakelijk.
• Om vallen en botsingen te voorkomen die letsel kunnen veroorzaken bij de gebruiker of anderen, moeten ouders/voogden kinderen wijzen op de te nemen veiligheidsmaatregelen. Voordat het product wordt gebruikt, is het belangrijk om kinderen uit te leggen hoe ze het veilig kunnen gebruiken.
• De persoon die het product gebruikt, moet altijd schoenen dragen.
• De montage moet altijd door een volwassene worden uitgevoerd. Controleer voor elk gebruik of het item niet beschadigd of versleten is en of alle montage- en bevestigingsonderdelen in goede staat zijn. Zorg ervoor dat de bouten en moeren hun zelfborgende eigenschappen behouden. Controleer of de montage volledig en in goede staat is. Als u merkt dat er onderdelen ontbreken of beschadigd zijn, gebruik het product dan niet, maar neem contact op met uw verkoper.
• Wees voorzichtig bij het fietsen, u moet weten hoe u moet fietsen om vallen of botsingen te voorkomen die letsel kunnen veroorzaken bij de gebruiker of een derde persoon.
• De veiligste gebieden voor de personen die de fiets gebruiken, zijn gebieden met weinig of geen verkeer, zoals privégebieden, speelplaatsen, schoolpleinen en schoolpleinen.
• Maximaal gebruikersgewicht − 25 kg
• Bewaar de verpakking of voer deze af in overeenstemming met de lokale voorschriften.
• Laat voor de veiligheid van kinderen geen delen van de verpakking vrij toegankelijk achter (plastic zakken, kartonnen dozen, enz.). Verstikkingsgevaar!

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Kinderkraft ASTON v. 2.0 Handleiding
