Inleiding

De verwarming en thermokoppel zijn verantwoordelijk voor het leveren en handhaven van de juiste temperatuur in de hotend tijdens het laden van materiaal en het printproces. Ook draagt de verwarming het signaal over dat nodig is voor de printer om de platformkalibratie te voltooien. Daarom, als de extruder oververhit raakt of de verwarming onvoldoende is, of als uw prints blaren en hangende draden op het oppervlak hebben, kan het zijn dat de verwarming en thermokoppel defect zijn en moeten worden vervangen. Extruder verwarmingsproblemen worden ook aangegeven door de firmware berichten: Fout #010 Extruder verwarmingsfout, Fout #011 Extrudertemperatuur is te hoog, en Fout #013 Onverwachte daling van de extrudertemperatuur. Soms, als u de platformkalibratie niet kunt voltooien of als de nozzle het platform raakt tijdens de pre-print kalibratie, kan het nodig zijn om de verwarming en thermokoppel te vervangen.
Voordat u de verwarming en thermokoppel vervangt, moet u ervoor zorgen dat ze correct in de hotend zijn geïnstalleerd.
Als u de verwarming & thermokoppel v1 hebt, moet u ook de hotend en de extruder printplaat vervangen.
De volgende handleiding toont het M200 reparatiewerk. Voor de M300 zijn deze procedures hetzelfde.

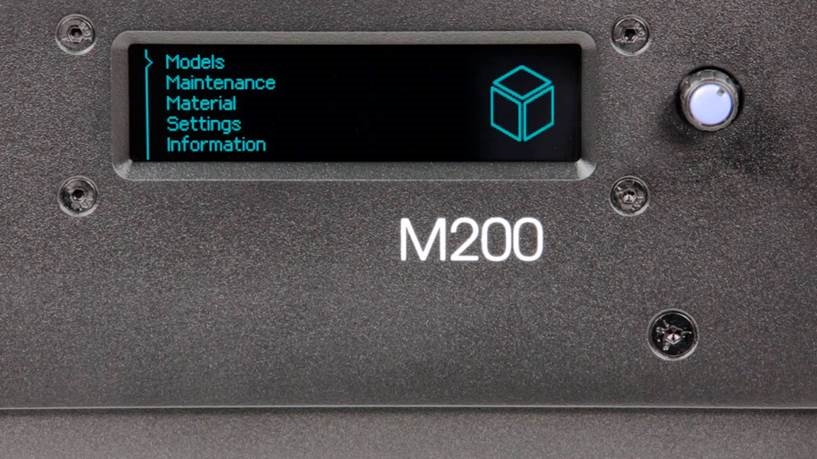

Het materiaal verwijderen

Als het materiaal in de extruder is geladen, verwijder het materiaal met behulp van de optie "Material" -> "Unload the material" (Materiaal -> Materiaal verwijderen) in het menu.

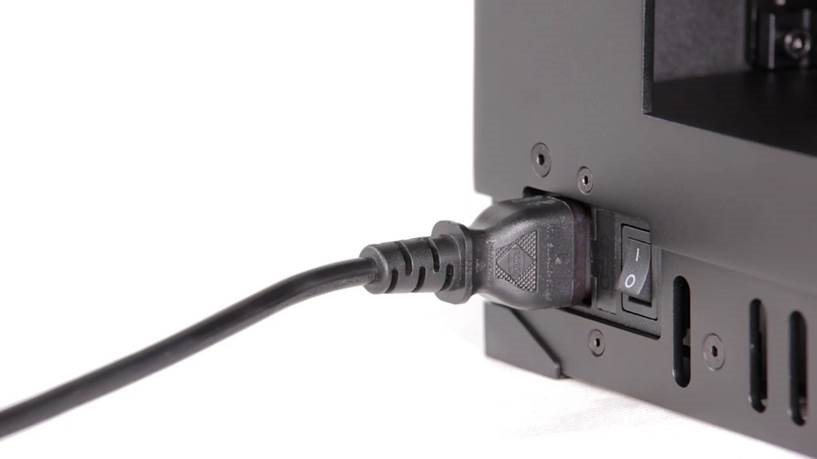

De stroomkabel loskoppelen

Schakel de printer uit en trek de stekker uit het stopcontact.
Wacht tot de printer – vooral de hotend – volledig is afgekoeld.

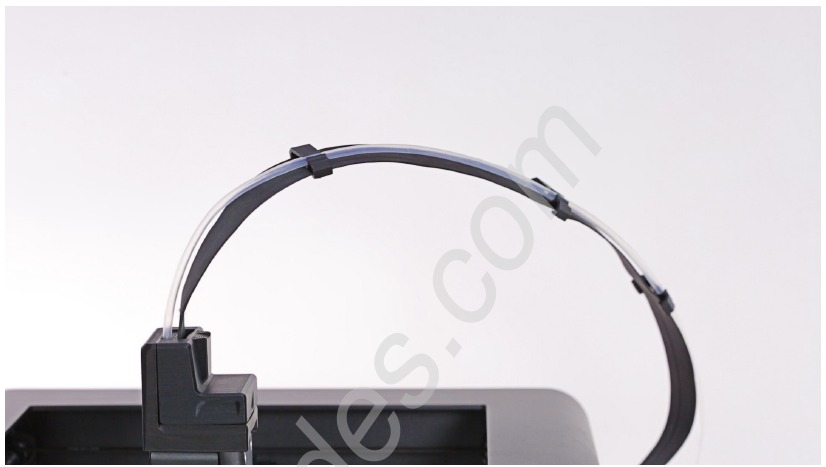

Verwijdering van de materiaalgids

Maak de materiaalgids los van de extruder cover. Scheid vervolgens de gids van de extruder kabel.

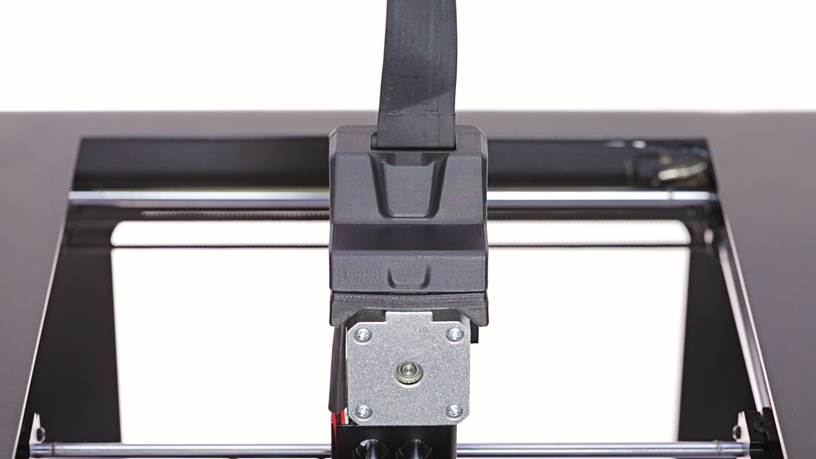

De extruder kabel loskoppelen

Maak de bovenste geprinte extruder cover los en koppel de extruder kabel los.

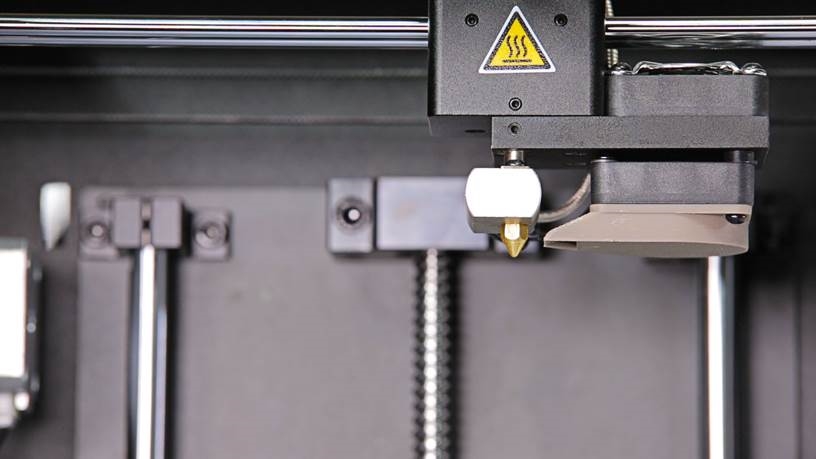

Hotend verwijderen

Draai met een 1,5 mm inbussleutel de twee schroeven los die de hotend vastzetten en verwijder de hotend van de extruder.

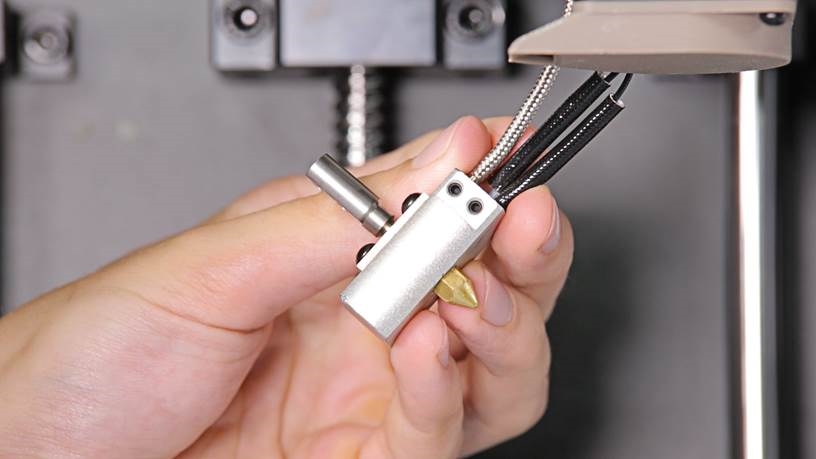

Verwijdering van verwarming en thermokoppel (van de Hotend)

Draai met een 1,5 mm inbussleutel de twee schroeven los die de verwarming en thermokoppel in de hotend vastzetten. Verwijder vervolgens de verwarming en thermokoppel.

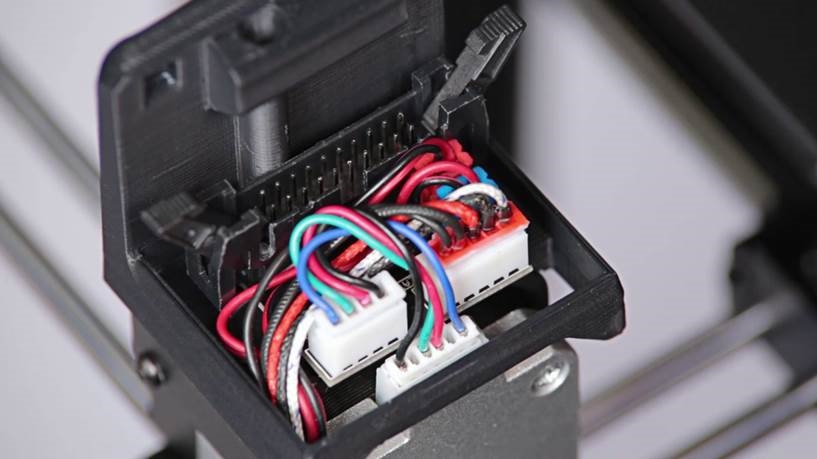

Alle kabels loskoppelen van de Extruder PCB

Koppel alle kabels los van de extruder PCB.

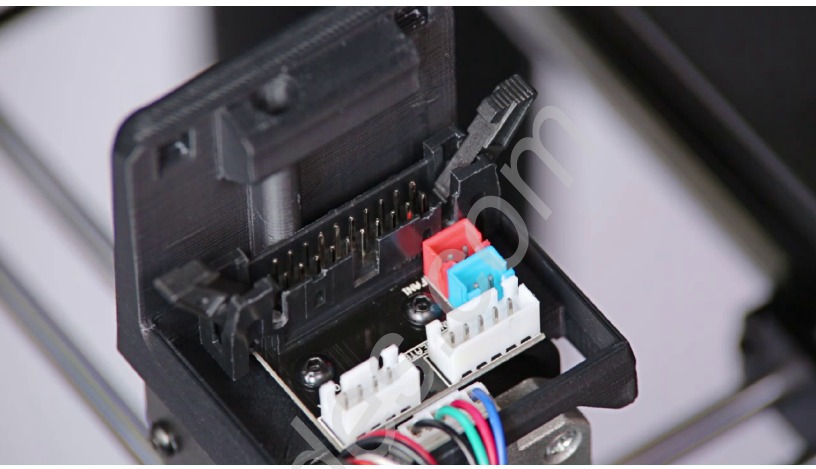

De Extruder PCB losschroeven

Draai de twee schroeven los die de extruder PCB vastzetten met behulp van een 2mm inbussleutel. Verwijder de PCB van de extruder.

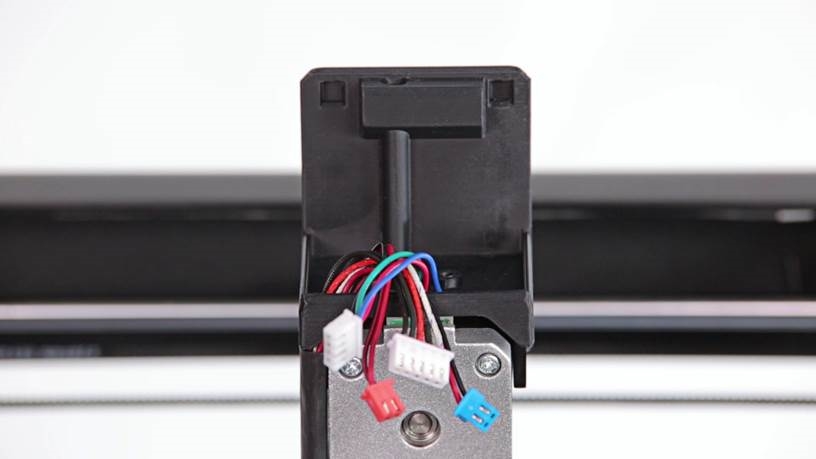

Verwijdering van de onderste geprinte extruder cover

Verwijder de onderste geprinte extruder cover.

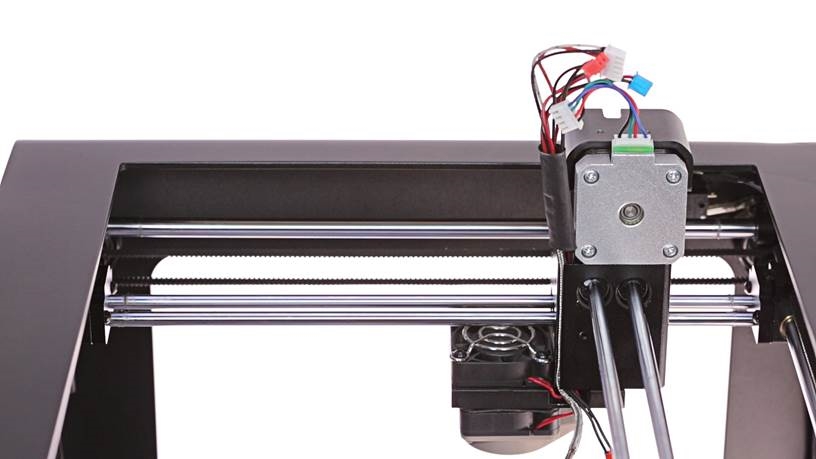

Verwijdering van verwarming en thermokoppel (van de Extruder)

Verwijder de verwarming en thermokoppel van het extruderblok en van de krimpkous. Koppel de kabels los van de extruder PCB.

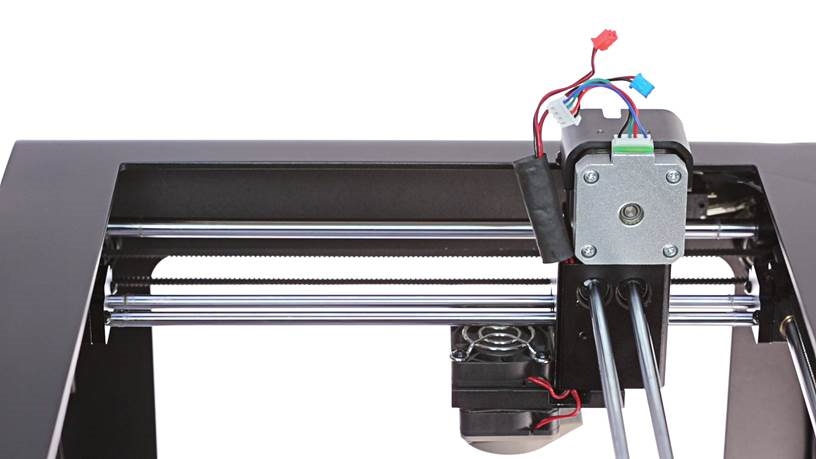

Nieuwe verwarming en thermokoppel montage (in de Extruder)

Steek de verwarming en thermokoppel kabels in de extruder PCB. Doe ze door de krimpkous en in het blok van de extruder.

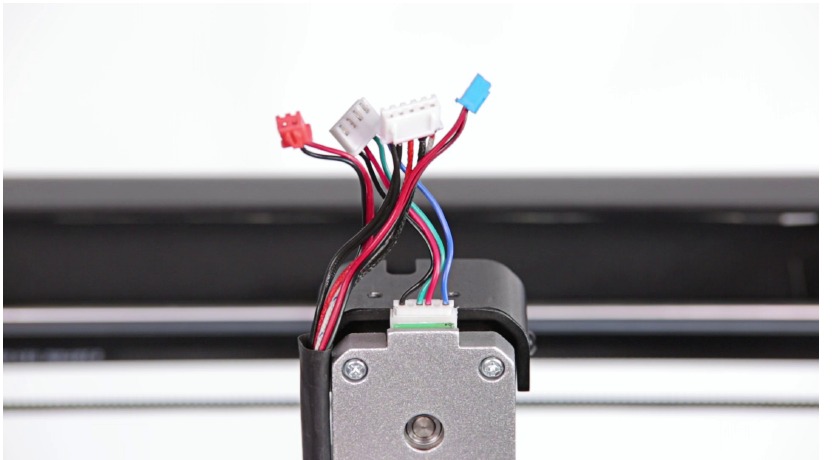

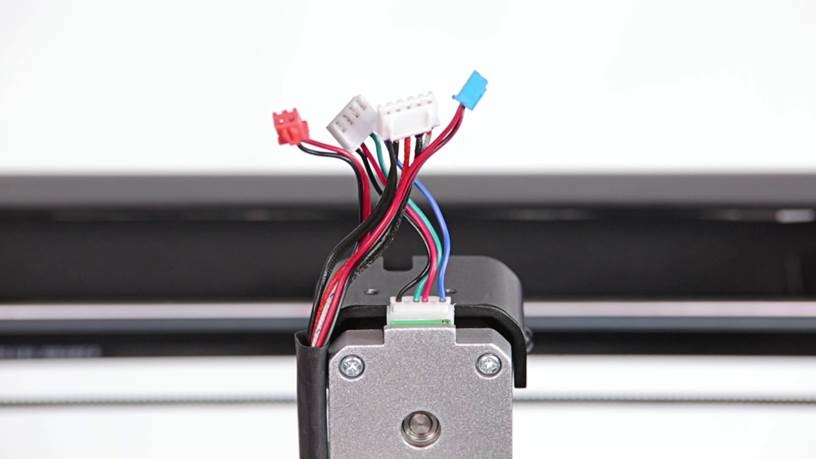

Montage van de onderste geprinte extruder cover

Bevestig de onderste geprinte extruder cover aan de extruder.

Bevestig de onderste geprinte extruder cover aan de extruder.

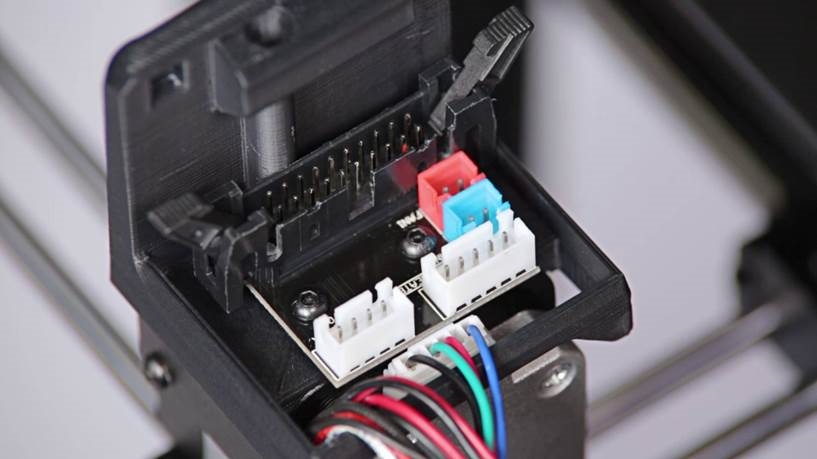

Alle kabels aansluiten op de Extruder PCB

Steek alle kabels erin. Denk eraan om de kabels zo te rangschikken dat ze niet beschadigd raken, bijvoorbeeld door tegen elkaar aan te wikkelen.

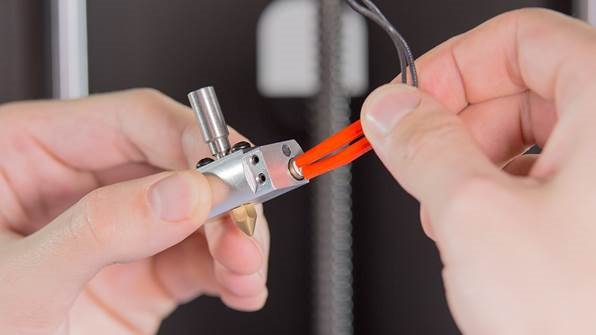

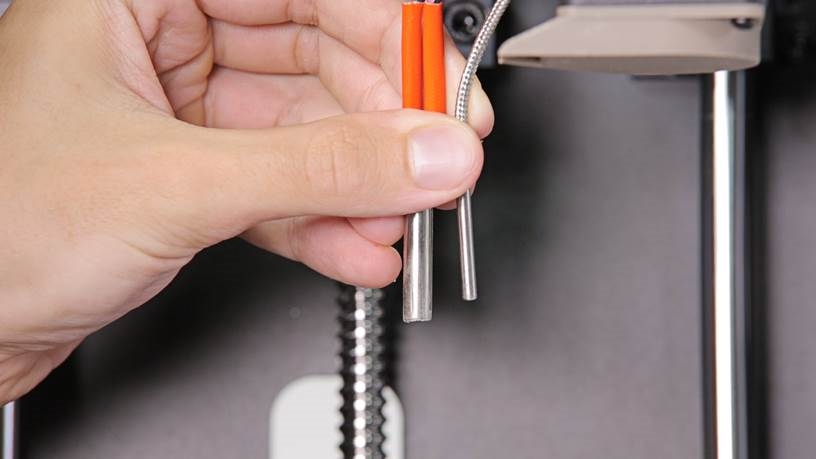

Verwarming en de thermokoppel montage (in de Hotend)

Steek de verwarming en thermokoppel in de hotend en draai de twee schroeven stevig vast die ze vastzetten (met een 1,5 mm inbussleutel).
Zorg ervoor dat de schroeven niet door de isolatie gaan die de draden bedekt (dit kan gebeuren als de verwarming te diep in de gleuf gaat).

Deze afbeelding toont de correct geplaatste verwarming.	Deze afbeelding toont de verwarming die te ver in de gleuf in de hotend is geduwd.

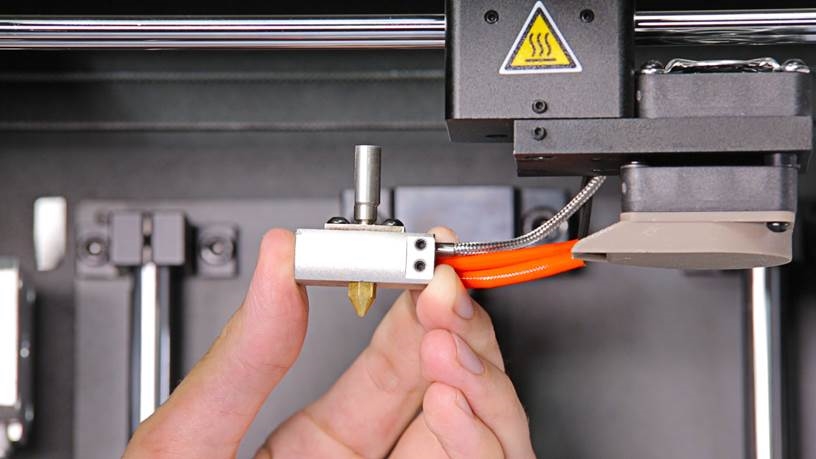

Hotend montage

Steek de hotend in de extruder en draai de twee schroeven vast die hem vastzetten (met een 1,5 mm inbussleutel).

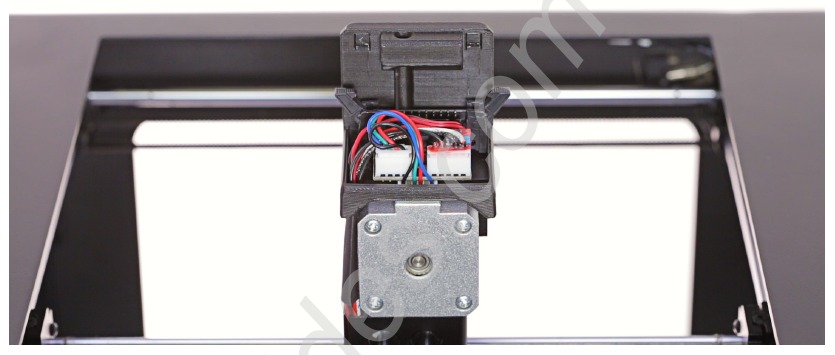

De extruder kabel aansluiten

Steek de extruder kabel erin en bevestig vervolgens de bovenste extruder cover aan de onderste cover.

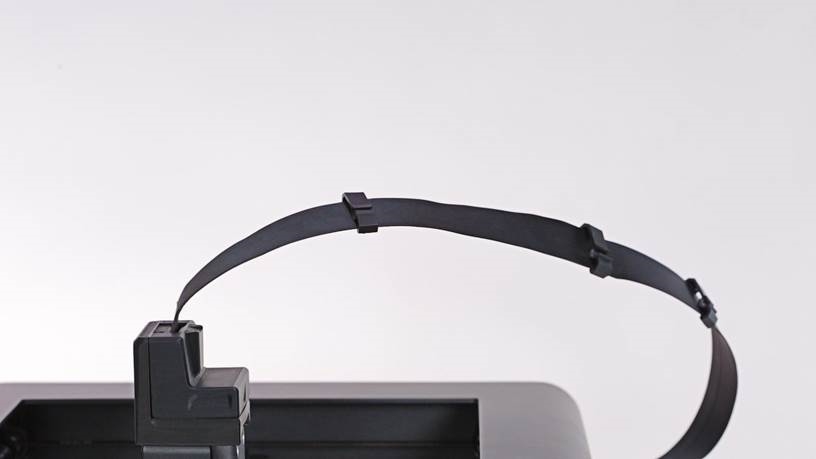

Installatie van de materiaalgids

Bevestig de materiaalgids aan de extruder cover. Zet vervolgens de gids vast aan de extruder kabel met de materiaalgids klemmen.

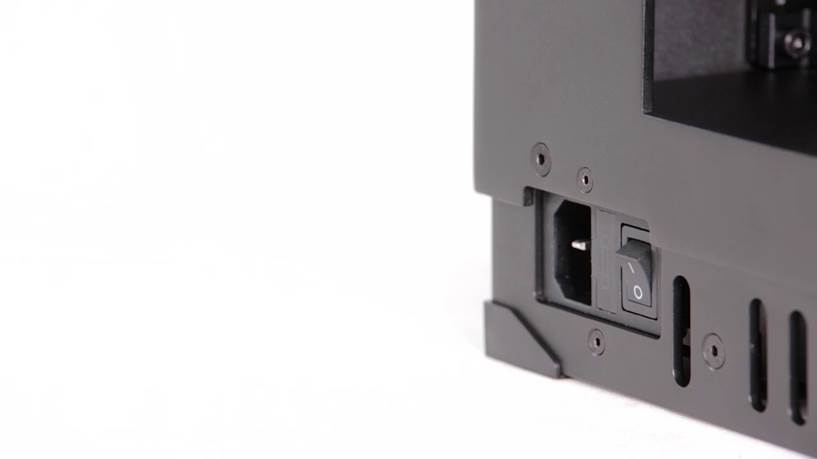

De stroomkabel aansluiten

Steek de stekker in het stopcontact.
