zortrax M300 Handleiding
In de doos

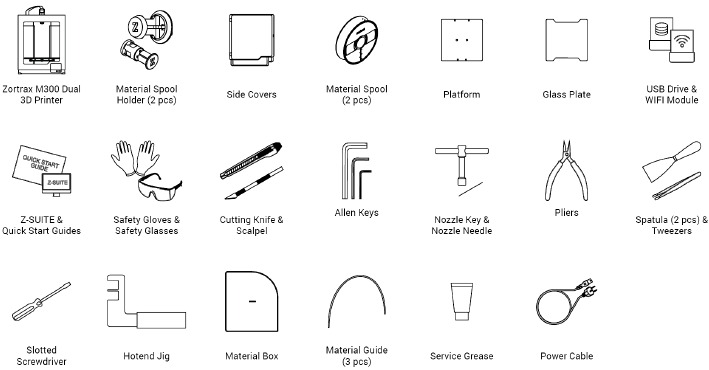

De afbeelding toont de volledige inhoud van de doos.
Uitpakken

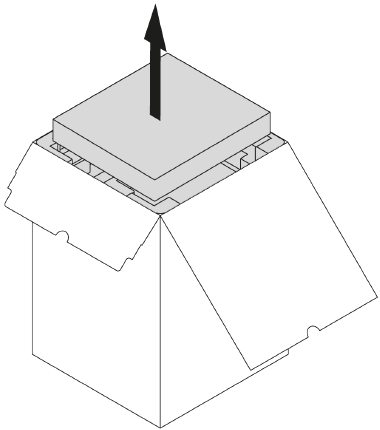

Open de doos. Verwijder de bovenste vulling en dozen met accessoires.

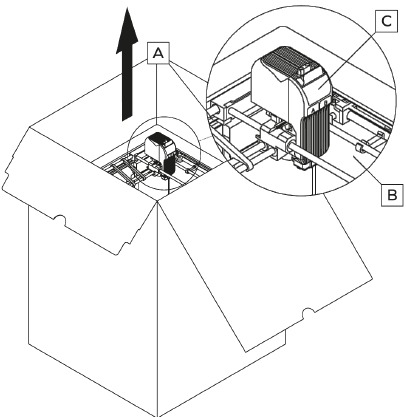

Haal de 3D-printer uit de doos. Raak bij het optillen of verplaatsen van de printer het volgende niet aan:
- aandrijfriemen
- transportklemmen
- extruder
Vanwege het gewicht van de printer, moet de Zortrax M300 Dual door twee personen uit de doos worden gehaald of verplaatst.

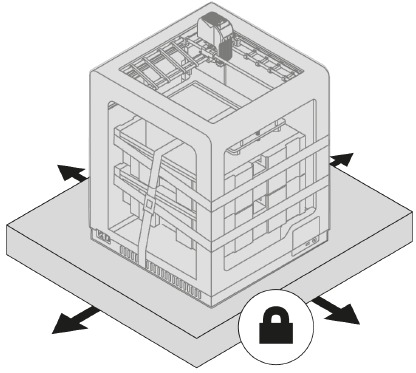

Plaats de 3D-printer op een vlakke en stabiele ondergrond.

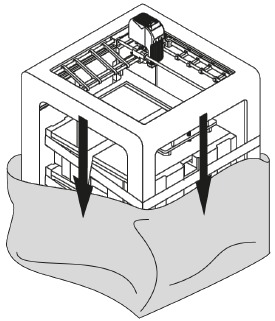

Verwijder de folie.

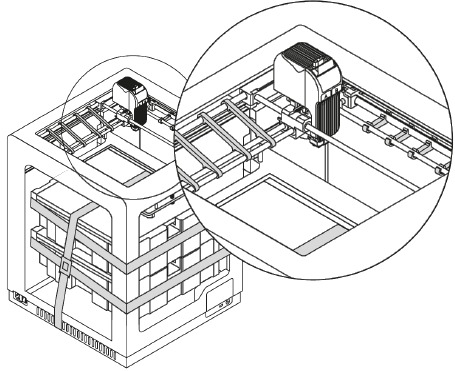

Verwijder de transportklemmen en de riemen waarmee de schuimstukken met accessoires zijn vastgezet.

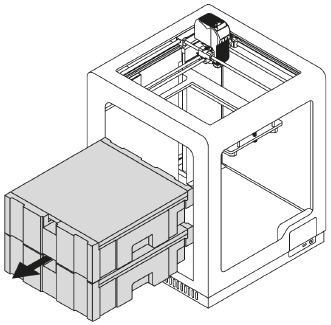

Verwijder de schuimstukken met accessoires.
Instellen

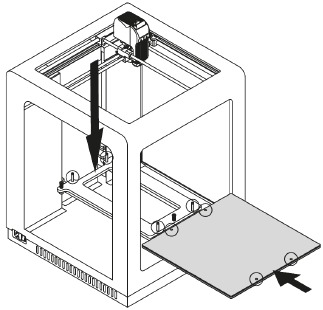

Laat de warmtebedbevestiging zakken door op de plaats te drukken die is gemarkeerd met een pijl. Installeer vervolgens het bouwplatform op de bouten die in de afbeelding zijn gemarkeerd. Vergeet niet om het platform te installeren met de geperforeerde plaat naar boven gericht.
Sluit de warmtebedkabel aan op het platform en op de adapter die in de Z-asafdekking is geplaatst.

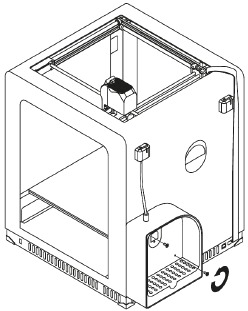

Pak de materiaaldoos uit en zet deze met de twee schroeven vast aan de achterkant van de printer. Bevestig vervolgens de materiaalleider aan de materiaal B-eindstop.

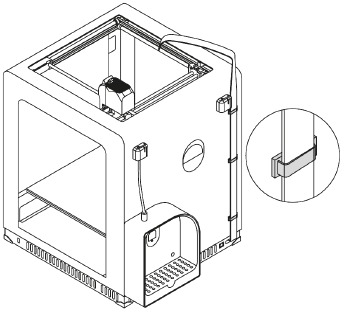

Bevestig de extruder kabelklemmen aan de achterkant van de printer. Plaats de extruder kabel in de klemmen.

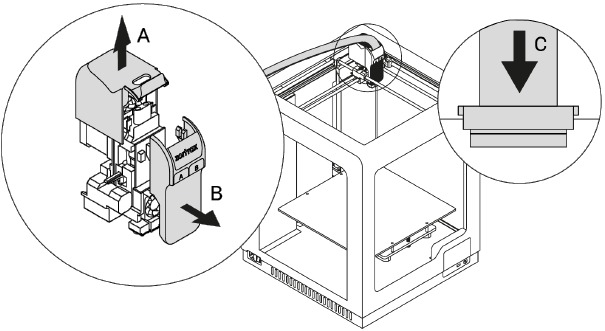

Verwijder de bovenklep van de extruder door deze omhoog te trekken (A) en verwijder de voorklep (B). Sluit de extruder kabel aan (C). Plaats de voorklep terug op zijn plaats en bevestig de bovenklep opnieuw.

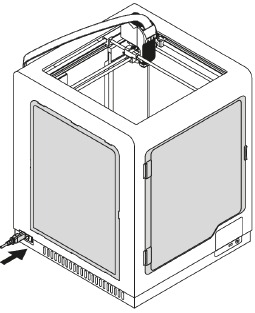

Verwijder de beschermkap van de camera in de printer. Installeer vervolgens alle zijkappen. Zie de handleiding voor meer informatie: installatie zijkappen. Sluit vervolgens de stroomkabel aan.

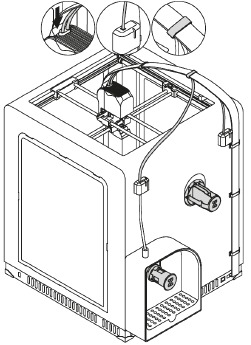

Bevestig de twee spoelhouders aan de achterkant van de printer. Bevestig vervolgens de twee materiaalleiders aan de extruder en aan de materiaal-eindstoppen. Zet de twee geleiders vast aan de extruder kabel met behulp van de materiaalleiderklemmen.

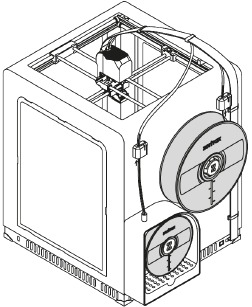

Plaats de spoelen op de houders. De spoelen moeten tegen de klok in draaien. Voer de materialen in de extruder via de materiaal-eindstoppen en de materiaalleiders.
Om het platform te kalibreren, selecteert u TOOLS, PLATFORM en vervolgens AUTOMATIC CALIBRATION (AUTOMATISCHE KALIBRATIE) of MANUAL CALIBRATION (HANDMATIGE KALIBRATIE) (vereist het voorbereiden van papier in A4-formaat) in het menu. Volg de instructies op het scherm.
Laad het materiaal met behulp van opties uit het menu MATERIALS (MATERIALEN). Voer vervolgens de NOZZLE ALIGNMENT (UITLIJNING SPUITMOND) kalibratie uit. Volg de instructies op het scherm.
