Tesla Powerwall 3 Handleiding
OVER POWERWALL 3
Systeemontwerp
Powerwall 3 is een volledig geïntegreerd zonne- en batterijsysteem dat energie opslaat van zonnepanelen. Het zet energie om van zonnepanelen en het oplaadbare batterijpakket biedt energieopslag voor zelfverbruik van zonne-energie, lastverschuiving of gebruik buiten het elektriciteitsnet. Powerwall 3 wordt geïnstalleerd met Backup Gateway 2 om de verbinding van het systeem met het net te regelen en het energieverbruik van het huis te volgen.
Back-upsysteem voor het hele huis
Een Powerwall 3-systeem voor back-up van het hele huis is ontworpen om energie van het net of van zonne-energie op te slaan en het hele huis van stroom te voorzien tijdens een stroomstoring.
Figuur 1. Back-up van het hele huis
Gedeeltelijk back-upsysteem voor het huis
Een Powerwall 3-systeem voor gedeeltelijke back-up van het huis is ontworpen om energie van het net of van zonne-energie op te slaan en kan sommige huishoudelijke belastingen van stroom voorzien tijdens een stroomstoring. Deze belastingen worden geselecteerd tijdens de systeemontwerpfase en de installateur configureert het systeem tijdens de installatie om alle andere belastingen van de back-up uit te sluiten.
Figuur 2. Gedeeltelijke back-up van het huis met belastingen downstream van Backup Gateway 2
Figuur 3. Gedeeltelijke back-up van het huis met belastingen upstream van Backup Gateway 2
Systeemcomponenten
Powerwall
| Component | Beschrijving | Tesla-onderdeelnummers |
 | Powerwall 3 is een geïntegreerd zonne- en batterijsysteem dat energie van zonnepanelen omzet om door het huis te worden gebruikt en overtollige energie opslaat voor toekomstig gebruik. Elk systeem bevat ten minste één Powerwall 3, met extra Powerwalls die worden geïnstalleerd afhankelijk van het energieverbruik van uw huis. | 1707000-xx-y |
Powerwall is geïnstalleerd met het volgende Tesla-apparaat.
Tesla Energieapparatuur
| Component | Beschrijving | Tesla-onderdeelnummers |
 | De Backup Gateway 2 is geïnstalleerd in gedeeltelijke en volledige back-upsystemen. Powerwall regelt de werking van het systeem, terwijl Backup Gateway 2 het energieverbruik bewaakt en de overgang naar en van back-upbedrijf beheert. | 1152100-xx-y |
Aanvullende apparatuur
| Component | Beschrijving |
 | De Remote System Shutdown Switch is, indien geïnstalleerd, een manier om een snelle uitschakeling van de PV-array te initiëren en de output van PV- en batterijapparatuur los te koppelen en spanningsloos te maken. Om het systeem uit te schakelen, drukt u op de schakelaar. Om het systeem weer in te schakelen, draait u de rode knop met de klok mee, zodat deze terugkeert naar de AAN-stand. |

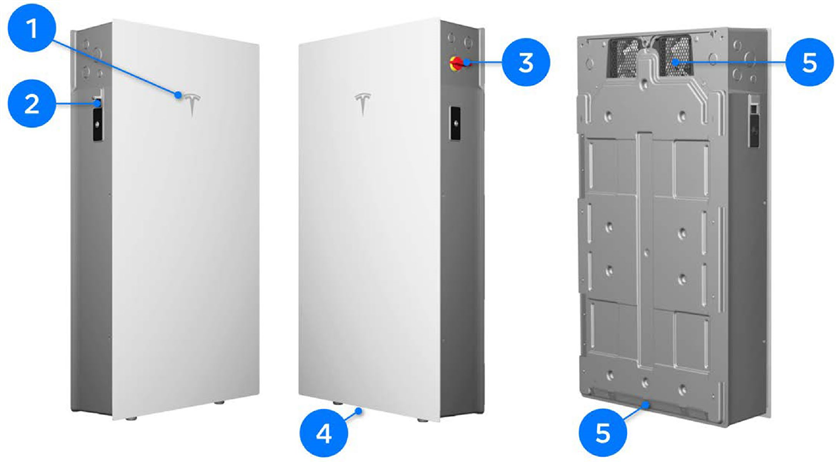

Powerwall 3 Overzicht
Powerwall 3 bevat de volgende componenten en functies:
| Component/Functie | Naam |
| 1 | LED-indicator |
| 2 | Aan/uit-schakelaar |
| 3 | Geïntegreerde DC-isolator |
| 4 | Luchtinlaat |
| 5 | Luchtafvoer |
SYSTEEMWERKING
Powerwall-systemen bieden controle- en bewakingsmogelijkheden via de Tesla-app. Tijdens normaal bedrijf communiceert Powerwall 3 met Backup Gateway 2 en moet de aan/uit-schakelaar van Powerwall 3 in de AAN-stand blijven staan. Bij het oplossen van problemen met de werking van Powerwall 3 kan het nodig zijn om Powerwall 3 uit te schakelen of de LED-indicator te raadplegen om te bevestigen dat deze correct werkt.
Gebruik Powerwall 3 niet tenzij alle afdekkingen op hun plaats zitten.
Koppel niets los van of voeg niets toe aan Powerwall 3.
Probeer niet te communiceren met Powerwall 3 met behulp van hulpmiddelen van derden of diagnostiek tussen Powerwall en de Backup Gateway 2.
Uw systeem bewaken
Met behulp van de Tesla-app kunt u de werking van het systeem vanaf uw mobiele apparaat bewaken, inclusief het volgende:
- Realtime stroomverbruik
- Energieverbruiksgeschiedenis
- Relatieve hoeveelheden energie die worden gebruikt van zonne-energie, het elektriciteitsnet en Powerwall-opslag
Om de nieuwste versie van de Tesla-app te downloaden, gaat u naar tesla.com/support/tesla-app.
Probleemoplossing
Als het systeem niet correct werkt, voert u de volgende stappen uit.
Powerwall 3 en Backup Gateway 2 zijn niet door de gebruiker te onderhouden en moeten worden gerepareerd door Tesla of een gecertificeerde installateur.
Open de deadfront-afdekking in de Gateway niet. Blootliggende bedrading kan een risico op elektrische schokken opleveren.
Controleer de LED-indicator op Powerwall 3 om de status te bepalen:
| LED-status | Indicatie |
| Continu wit | Normale werking |
| Knipperend wit | Powerwall 3 is inactief. Gaat in slaapstand als er geen acties worden uitgevoerd |
| Uit | Powerwall 3 is uitgeschakeld of in slaapstand |
| Knipperend rood | Omvormerfout |
Als het niet mogelijk is om met het systeem te communiceren via de Tesla-app, controleer dan of de internetverbinding thuis werkt. Als de internetverbinding thuis werkt en communicatie via de Tesla-app nog steeds niet mogelijk is, raadpleegt u tesla.com/support/energy/powerwall/mobile-app/connecting-powerwall-wi-fi voor instructies om uw wifi-verbinding bij te werken.
Het systeem uitschakelen
Als Powerwall 3 niet reageert, kan het nodig zijn om het systeem uit te schakelen of opnieuw op te starten. Houd er rekening mee dat het opnieuw opstarten van het systeem in de juiste volgorde moet gebeuren, zoals hieronder gedefinieerd.
Schakel op Powerwall 3-systemen met extra onderling verbonden zonne-energie altijd de zonne-omvormer(s) uit of koppel de zonne-energiebron(nen) los voordat u Powerwall 3 uitschakelt.
Een herstart uitvoeren
- Schakel Powerwall 3 uit door de aan/uit-schakelaar in de OFF (UIT)-stand te zetten.
- Schakel de geïntegreerde DC-isolator van Powerwall 3 UIT.
- Schakel de AC-schakelaar naar Powerwall 3 uit.
- Schakel de AC-schakelaar naar de Gateway uit (voor back-upsystemen voor het hele huis kan dit een schakelaar in de Gateway zijn).
- Wacht minstens een uur.
- Schakel de AC-schakelaars weer in.
- Schakel Powerwall 3 in.
- Schakel de geïntegreerde DC-isolator van Powerwall 3 IN.
Probleemoplossing bij back-up
- Als er een brown-out of black-out optreedt tijdens de back-upwerking, verminder dan de belastingen en controleer of de belastingsschakelaars niet zijn geopend.
![information]()
OPMERKING: Zie tesla.com/support/energy/powerwall/own/best-practices-during-power-outages voor best practices om de back-upduur van uw systeem tijdens een stroomstoring te verlengen. - Als het nodig is om handmatig opnieuw verbinding te maken met het net, kan Tesla Support u instrueren om de handmatige overbruggingsschakelaar op de Backup Gateway 2 te bedienen.
OPMERKING: Zie tesla.com/support/energy/powerwall/own/best-practices-during-power-outages voor best practices om de back-upduur van uw systeem tijdens een stroomstoring te verlengen.
| Component | Naam |
| 1 | Handmatige overbruggingsschakelaar van Backup Gateway 2 |
| 2 | Stroomonderbreker van Backup Gateway 2 (in de meeste back-upsystemen voor het hele huis) |
Technische ondersteuning
Als u meer hulp nodig heeft, neemt u contact op met het Tesla Support-team via de pagina Contact Us (Contact met ons opnemen):
tesla.com/support/energy/more/additional-support/contact-us
Houd de volgende informatie beschikbaar wanneer u contact opneemt met Tesla:
- Naam eigenaar
- Beste manier voor Tesla om contact met u op te nemen (naam, telefoonnummer, e-mailadres)
- Serienummers van Powerwall 3 en Backup Gateway 2 (zie Systeeminformatie)
- Korte beschrijving van het probleem
WAT TE DOEN IN GEVAL VAN NOOD
In het geval van een bedreiging van de gezondheid of veiligheid, begin altijd met deze twee stappen voordat u de onderstaande suggesties opvolgt:
- Neem onmiddellijk contact op met de brandweer of een ander relevant noodhulpteam.
- Breng alle mensen die mogelijk worden getroffen op de hoogte en zorg ervoor dat ze het gebied kunnen evacueren.
![Waarschuwing]( "Waarschuwing")
Voer de onderstaande voorgestelde acties alleen uit als dit veilig is.
- Schakel op Powerwall 3-systemen met extra onderling verbonden zonne-energie de AC-schakelaar voor alle zonne-omvormers uit.
- Schakel alle Powerwall(s) uit en schakel vervolgens de AC-schakelaar naar Powerwall(s) uit.
- Schakel de geïntegreerde DC-isolator van de Powerwall 3 uit.
- Schakel de AC-schakelaar naar de Gateway uit.
- Aanvaardbare brandblussertypes zijn water, CO2 en ABC.
- Vermijd blussers van type D (ontvlambaar metaal).
In geval van overstroming:
- Blijf uit het water als een deel van de batterij, Gateway of bedrading onder water staat.
- Schakel op Powerwall 3-systemen met extra onderling verbonden zonne-energie de AC-schakelaar voor alle zonne-omvormers uit.
- Schakel alle Powerwall(s) uit en schakel vervolgens de AC-schakelaar naar Powerwall(s) uit.
- Schakel de geïntegreerde DC-isolator van de Powerwall 3 uit.
- Schakel de AC-schakelaar naar de Gateway uit.
- Bescherm indien mogelijk het systeem door de bron van het water te vinden en te stoppen en water weg te pompen.
- Als een deel van het apparaat onder water heeft gestaan, noteer dan de diepte en duur van de overstroming.
- Neem contact op met Tesla Support om te bepalen of het apparaat veilig weer kan worden ingeschakeld.
- Als Tesla Support heeft bevestigd dat het veilig is om het apparaat weer in te schakelen, laat u de ruimte volledig drogen voor gebruik.
Als er een ongewone geur of rook is:
- Schakel op Powerwall 3-systemen met extra onderling verbonden zonne-energie de AC-schakelaar voor alle zonne-omvormers uit.
- Schakel alle Powerwall(s) uit en schakel vervolgens de AC-schakelaar naar Powerwall(s) uit.
- Schakel de geïntegreerde DC-isolator van de Powerwall 3 uit.
- Schakel de AC-schakelaar naar de Gateway uit.
- Zorg ervoor dat niets in contact staat met Powerwall.
- Ventileer de ruimte.
Als Powerwall ongebruikelijke geluiden maakt:
- Schakel alle Powerwall(s) uit en schakel vervolgens de AC-schakelaar naar Powerwall(s) uit.
- Schakel de geïntegreerde DC-isolator van de Powerwall 3 uit.
- Schakel de AC-schakelaar naar de Gateway uit.
- Zorg ervoor dat er niets de luchtinlaat- of uitlaatopeningen op de Powerwall of in de ventilator blokkeert.
Neem in alle gevallen, zodra de situatie stabiel is, contact op met de Tesla Certified Installer die het systeem heeft geïnstalleerd.
Zie tesla.com/firstresponders voor informatie voor hulpverleners.
SYSTEEMINFORMATIE
De serienummers voor uw systeem vindt u op de productlabels.

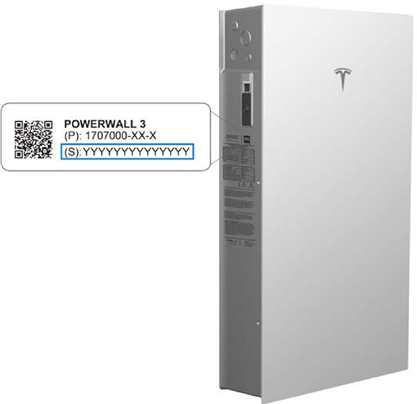

Serienummer Powerwall 3
Vind het serienummer op een sticker aan de linkerkant van Powerwall 3.

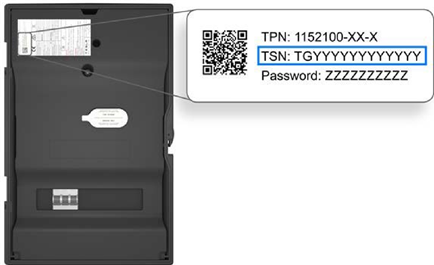

Serienummer Backup Gateway 2
Vind het serienummer op een sticker op de paneelafdekking van Backup Gateway 2.
| Ga voor de meest recente Powerwall-documenten in alle ondersteunde talen, inclusief de garantie, naar www.tesla.com/support/powerwall. Om de volledige productgarantie van 10 jaar te waarborgen, moet Powerwall worden geregistreerd door het inbedrijfstellingsproces te voltooien en systeeminformatie naar Tesla te verzenden. | ||
| Productspecificaties
Alle specificaties en beschrijvingen in dit document zijn gecontroleerd op juistheid op het moment van drukken. Omdat continue verbetering een doel is bij Tesla, behouden we ons echter het recht voor om op elk moment productwijzigingen aan te brengen. | ||
| Fouten of weglatingen VERZORGING EN ONDERHOUDMilieuvereisten
1Powerwall 3 is ontworpen om te werken in alle klimaten en in direct zonlicht, van temperaturen van -20°C tot 50°C. De prestaties kunnen worden verminderd bij bedrijfstemperaturen boven 40°C. Verzorging en reiniging Onderhoud BELANGRIJKE VEILIGHEIDSINSTRUCTIESBEWAAR DEZE BELANGRIJKE VEILIGHEIDSINSTRUCTIES Voor de installatie en service van Powerwall 3 is kennis van hoogspanningselektriciteit vereist en deze mogen alleen worden uitgevoerd door Tesla-gecertificeerde installateurs. Tesla aanvaardt geen aansprakelijkheid voor letsel of schade aan eigendommen als gevolg van reparaties die zijn uitgevoerd door onbevoegde personen of het niet correct opvolgen van deze instructies. Deze waarschuwingen en voorzorgsmaatregelen moeten worden opgevolgd bij het gebruik van Powerwall 3. Symbolen in dit document Algemene informatie Omgevingscondities |
