Gardena SILENO+ Handleiding

Het laadstation installeren

1. Plaats het laadstation op een vlakke ondergrond waar open ruimte is.
   OPMERKING: Om het laadstation in een beperkte ruimte, onder een veranda of in een hoek te plaatsen, dient u de bedieningshandleiding te raadplegen.
2. Sluit de laagspanningskabel aan op het laadstation en de stroomtoevoer.
3. Plaats de voeding buiten op een minimale hoogte van 30 cm vanaf de grond.
4. Sluit de voeding aan op een 100-240 V stopcontact.
5. Plaats de robotmaaier in het laadstation.
6. Zet de hoofdschakelaar in stand 1 om de robotmaaier in te schakelen en de batterij op te laden terwijl de begrenzingsdraad wordt gelegd.
   OPMERKING: Ga niet verder met productinstellingen voordat de installatie is voltooid.

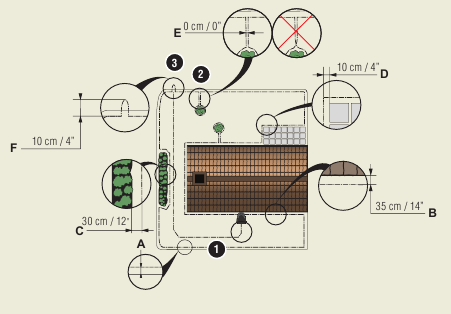

De begrenzingsdraad installeren

1. Leg de begrenzingsdraad zo dat deze een lus vormt rondom de hele werkgebied met behulp van de meegeleverde haringen, of begraaf de draad.
   OPMERKING: Leg de begrenzingsdraad niet in scherpe bochten.
2. Pas de afstand tussen de begrenzingsdraad en verschillende objecten aan.
   1. Leg de begrenzingsdraad rondom het gehele werkgebied in een lus.
   2. Hoge obstakels > 5 cm, bijvoorbeeld een muur of hek.
   3. Lage obstakels 1-5 cm of een verlaagde rand, bijvoorbeeld een bloembed.
   4. Objecten gelijk met het gazon 0-1 cm, bijvoorbeeld een pad, straatstenen.
   5. Maak een eiland om gebieden te isoleren.
3. Maak een oogje op het punt op de begrenzingsdraad waar de geleidingsdraad later wordt aangesloten (F).
4. Raadpleeg de bedieningshandleiding voor het omgaan met hellingen, doorgangen en secundaire gebieden.

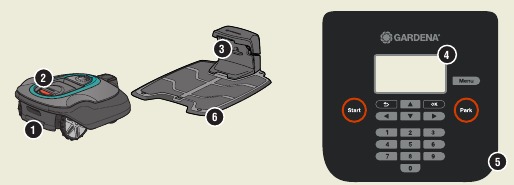

1. Hoofdschakelaar
2. STOP-knop
3. Led voor functiecontrole van het laadstation, begrenzings- en geleidingsdraad
4. Display
5. Toetsenbord
6. Laadstation

De begrenzingsdraad aansluiten

1. Open de connector en leg de begrenzingsdraad in de connector.

2. Druk de connector en de draad samen met behulp van een tang.

3. Knip de draad 1-2 cm af na de connectors.

4. Druk de begrenzingsdraadconnectors op de contactpennen gemarkeerd met L (links) en R (rechts) op het laadstation.
   OPMERKING: De rechterdraad moet worden aangesloten op de rechtercontactpen op het laadstation en de linkerdraad op de linkerpen.

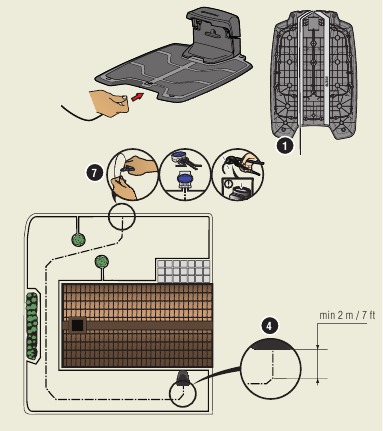

De geleidingsdraad installeren en aansluiten

Installeer een geleidingsdraad om de robotmaaier naar afgelegen delen van het gazon te leiden en om hem te helpen het laadstation te vinden.

1. Duw de geleidingsdraad door de onderkant van het laadstation en maak hem vast met behulp van de kliksluitingen.
   Bevestig de connector aan de geleidingsdraad op dezelfde manier als voor de begrenzingsdraad, volgens de bovenstaande instructies.
2. Druk de geleidingsdraadconnector op de contactpen gemarkeerd met GUIDE op het laadstation.
3. Trek de geleidingsdraad minimaal 2 m recht uit de voorkant van het laadstation.
4. Leg de geleidingsdraad van het laadstation naar het punt op de begrenzingsdraad (oogje) waar de verbinding wordt gemaakt met behulp van de meegeleverde haringen, of begraaf de draad.
   OPMERKING: Leg de geleidingsdraad niet in scherpe bochten en deze mag de begrenzingsdraad niet kruisen die bijvoorbeeld voor een eiland is gelegd.
5. Knip de begrenzingsdraad door in het midden van het oogje dat is gemaakt in stap 3 in het hoofdstuk De begrenzingsdraad installeren.
6. Verbind de geleidingsdraad met de begrenzingsdraad door de begrenzingsdraden en geleidingsdraad in de koppeling te steken en de koppeling samen te drukken met een tang.
   OPMERKING: Nadat de geleidingsdraad is geïnstalleerd. Bevestig het laadstation aan de grond met de meegeleverde schroeven en inbussleutel.
   OPMERKING: Zorg ervoor dat de geleidingsdraad correct door smalle doorgangen wordt gelegd voor optimale prestaties. Raadpleeg de bedieningshandleiding voor verdere instructies.

De robotmaaier starten en stoppen

Wanneer de robotmaaier voor de eerste keer wordt gestart, begint een opstartprocedure waarbij u uw taal, land, datum, tijd en persoonlijke pincode kiest. Er is ook een geleidingskalibratie, waarbij de robotmaaier automatisch de geleidingsdraad volgt.

Het product starten

1. Druk op de STOP-knop om de klep te openen.
2. Zet de hoofdschakelaar in stand 1.
3. Voer de pincode in.
4. Druk op de START-knop en kies de werkingsmodus.

5. Sluit de klep.

Het product stoppen

1. Druk op de STOP-knop.

De robotmaaier aanpassen aan uw tuin

Alle instellingen voor de robotmaaier worden gedaan via de menufuncties.

Pas de instellingen aan de grootte van uw gazon aan
Pas de maaitijd aan uw tuin aan met behulp van de functie Schema. Als de robotmaaier te vaak mag maaien, kan het gras er plat uit komen te zien.

Schema
Gebruik de wizard voor het instellen van een geschikt schema, afhankelijk van de grootte van de tuin. Als u de schema-instellingen voor afzonderlijke dagen wilt wijzigen, gebruikt u het menu Schema - Geavanceerd.

Test de robotmaaier door smalle doorgangen
Smalle doorgangen in de tuin kunnen het voor de maaier moeilijk maken om het laadstation te vinden. Gebruik de functie Test om te testen of de robotmaaier door de smalle doorgang kan reizen.

1. Plaats de robotmaaier in het laadstation.
2. Selecteer Test in het menu Installatie > Gazondekking > Gebied 1/2/3 > Meer >Test (Test) en druk op OK. Druk vervolgens op de START-knop en sluit de klep.
3. Controleer of de robotmaaier de geleidingsdraad door de doorgang volgt.

1. Als de robotmaaier door de doorgang rijdt, is de test voltooid.
2. Als de robotmaaier niet door de doorgang komt: Controleer of de geleidingsdraad is gelegd volgens de instructies in de bedieningshandleiding.

Installatie-ondersteuningsvideo's zijn te vinden op www.gardena.com.
