Gardena 300 C, 380 C Cilinder Grasmaaier Handleiding

Vertaling van de originele instructies uit het Duits.
Lees deze bedieningsinstructies aandachtig door en neem de gegeven aanwijzingen in acht. Gebruik deze instructies om vertrouwd te raken met de cilindergrasmaaier, het juiste gebruik ervan en de veiligheidsaanwijzingen.

Om veiligheidsredenen mogen kinderen onder de 16 jaar en personen die niet bekend zijn met deze bedieningsinstructies deze cilindergrasmaaier niet gebruiken.

• Bewaar deze bedieningsinstructies op een veilige plaats.

Waar u uw GARDENA Cilinder Grasmaaier kunt gebruiken

Correct gebruik

De GARDENA Cilinder Grasmaaier is ontworpen voor het maaien van gazon- en grasvelden van privéwoningen.
Naleving van deze instructies van GARDENA is een voorwaarde voor het correct gebruiken van de cilindergrasmaaier.

Let op

De cilindergrasmaaier mag niet worden gebruikt voor het maaien van klimplanten of gras op daken, vanwege het gevaar op lichamelijk letsel.

Voor uw veiligheid

Controles voor elk gebruik

Voor gebruik moet altijd een inspectie worden uitgevoerd om vast te stellen dat alle moeren, bouten en gereedschappen niet versleten of beschadigd zijn. Versleten of beschadigde messen moeten in sets worden vervangen.

Inspecteer vooraf het oppervlak waarop de grasmaaier zal worden gebruikt. Stenen, stukken hout en draden, evenals andere vaste stoffen, moeten worden verwijderd.

Voorwerpen die in contact komen met de snijgereedschappen, kunnen oncontroleerbaar worden weggeslingerd.

Correct gebruik / Verantwoordelijkheid

Houd er rekening mee dat de roterende messencilinder letsel kan veroorzaken.

• Plaats nooit uw handen of voeten op of onder bewegende delen.

Gebruik de grasmaaier niet terwijl er mensen, vooral kinderen, of dieren in de buurt zijn. De bediener is aansprakelijk voor schade.

De veiligheidsafstand tussen de messencilinder en de bediener, die wordt gecreëerd door de geleidingsboom, moet altijd worden aangehouden.

Wees extra voorzichtig bij het maaien van taluds en hellingen:

• Zorg ervoor dat u altijd een veilige afstand bewaart en schoenen met een antislipzool draagt.

Maai altijd diagonaal ten opzichte van de helling.

Wees extra voorzichtig bij het achteruitrijden en bij het trekken van de grasmaaier. Struikelgevaar!

Als de snijgereedschappen of de grasmaaier een obstakel en/of vast voorwerp raken, moet de grasmaaier goed en grondig worden geïnspecteerd.

• Werk alleen als het zicht goed is.

Laat de grasmaaier nooit onbeheerd achter. Als uw werk wordt onderbroken, berg de maaier dan op een veilige plaats op.

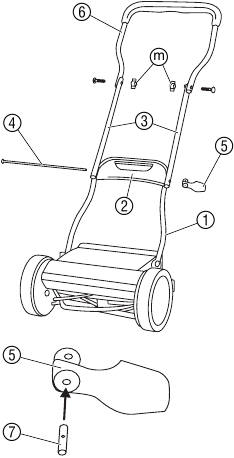

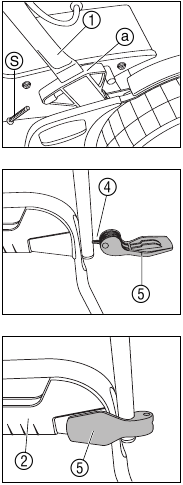

Montage

1. Steek het onderste deel van de onderste staander in de staanderhouders tot aan de stop en zet vast met de schroeven .
2. Duw de connector van onderaf in het bovenste deel van de onderste staander .
3. Steek de draadstang van links door de onderste delen van de centrale staander , het bovenste deel van de onderste staander en de connector helemaal tot aan de stop.
4. Schuif de draadlager in de klemhendel .
5. Schroef de klemhendel op de draadstang ca. 4 slagen.
6. Verplaats de klemhendel op de connector en controleer of de klemhendel vastklikt.
7. Als de klemhendel nog niet vastklikt, schroef dan nog een slag op de draadstang . Herhaal de procedure totdat de klemhendel vastklikt op de connector .
8. Bevestig het onderste deel van de bovenste staander stevig aan de bovenste delen van de centrale staander met behulp van 2 vleugelmoeren .

Gebruik

Correct maaien

Om een goed onderhouden gazon te krijgen, raden we aan om het gazon indien mogelijk regelmatig één keer per week te maaien. Het gazon wordt dichter als het vaak wordt gemaaid.

Relatief lang gemaaid gras (>1cm) moet worden verwijderd, zodat het gazon niet geel en mat wordt.

Na relatief lange intervallen tussen het maaien (bijv. vakantie), maai eerst in één richting met de maaihoogte zo hoog mogelijk (42 mm) en maai vervolgens kruislings op de gewenste maaihoogte. De grassprieten mogen niet langer zijn dan 12 cm als ze met een cilindermaaier worden gemaaid.

Maai het gras indien mogelijk alleen als het droog is. Als het gras vochtig is, zal het maaipatroon ongelijkmatig zijn.

De maaihoogte instellen

De maaihoogte kan op elke positie tussen 12 mm en 42 mm worden ingesteld.

1. Ga achter de cilindermaaier staan met één voet op de rol .
2. Draai de twee borgschroeven los en stel de gewenste hoogte in op de schaal .

3. Draai de twee borgschroeven aan beide zijden op dezelfde hoogte vast.

De borgschroeven moeten altijd aan beide zijden op dezelfde hoogte worden ingesteld.

De maaier mag alleen worden afgesteld op een diepte waarin het onderste mes de grond niet raakt als deze oneffen is.

Opbergen

Opslag

• Reinig de cilindermaaier voor opslag (zie Onderhoud) en bewaar deze op een droge plaats.

Om ruimte te besparen, kan de cilindermaaier worden ingeklapt door de klemmoeren te openen.

Onderhoud

De maaier reinigen

Het snijmechanisme kan letsel veroorzaken!

• Draag geschikte werkhandschoenen bij het uitvoeren van onderhoud.

Schade aan cilindergrasmaaier.

• Reinig uw cilindergrasmaaier nooit met stromend water, in het bijzonder niet met water onder hoge druk.

Houd de grasmaaier altijd schoon en verwijder grasresten. Afzettingen beïnvloeden het maairesultaat en de afvoer van grasresten. Achtergebleven vuil en gras zijn gemakkelijk te verwijderen direct na het maaien.

1. Verwijder grasresten met een borstel en een doek.
2. Smeer het rode snijmechanisme licht in met dunne olie (bijv. spuitolie).

Probleemoplossing

Snijgereedschap kan letsel veroorzaken!

• Draag geschikte werkhandschoenen bij het verhelpen van storingen.

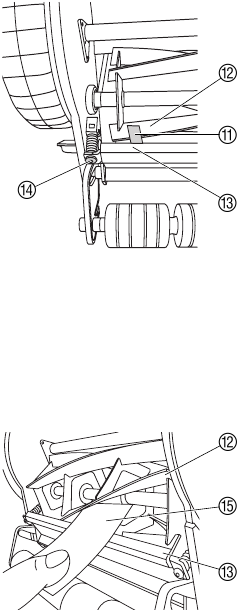

Het snijmechanisme aanpassen

De snij-inrichting van uw grasmaaier is optimaal afgesteld voordat deze ons bedrijf verliet. Als na langer gebruik een zuivere snede van het gras niet meer mogelijk is of de messenrollen de onderste messen raken, moet het onderste mes als volgt worden afgesteld:

1. Haak de staander los en reinig de cilindermaaier.
2. Controleer de cilinder en het onderste mes op inkepingen en verwijder deze indien nodig met een slijpsteen.
3. Draai de interne zeskantschroeven los met een interne zeskantsleutel (5 mm) tegen de klok in totdat de cilinder vrij draait.
4. Duw de meegeleverde voelermaat (dunne metalen strip) tussen een mes op de cilinder en het onderste mes .
5. Draai de linker interne zeskantschroef vast met een interne zeskantsleutel (5 mm) totdat de voelermaat zachtjes wordt vastgehouden.
6. Blijf de cilinder draaien totdat het mes , dat al aan de linkerzijde is afgesteld, zich precies boven het onderste mes aan de rechterzijde bevindt.
7. Draai de rechter interne zeskantschroef vast met een interne zeskantsleutel (5 mm) totdat de voelermaat zachtjes wordt vastgehouden.
8. Draai de cilinder . Als hierbij een knallend geluid ontstaat, open dan de interne zeskantschroef iets aan de betreffende zijde.
   Wanneer de cilinder en het onderste mes elkaar nauwelijks hoorbaar raken, is het snijmechanisme correct afgesteld.
9. Snijtest:
   Plaats een strook papier op het onderste mes op zo'n manier dat het naar de spil van de cilinder wijst.
10. Draai de cilinder voorzichtig.
    Als het onderste mes correct is ingesteld wordt het papier afgesneden als met een schaar.
11. Herhaal de snijtest op de andere messen .

Naslijpen/reparaties

Om veiligheidsredenen mogen alleen originele GARDENA-onderdelen worden gebruikt.

Neem contact op met de GARDENA-service als het nodig is om het snijgereedschap te vervangen, dat pas na enkele jaren gebruik bot wordt als het goed wordt onderhouden. Reparaties aan de cilindermaaier en de installatie van de messen kunnen worden uitgevoerd door geschikte gespecialiseerde werkplaatsen.

Laat de cilindermaaier indien mogelijk in de herfst controleren, zodat deze direct klaar is voor gebruik wanneer het volgende gazonmaaiseizoen begint.

Als u een probleem heeft met uw cilindermaaier, neem dan contact op met onze klantenservice.

Accessoires

Technische gegevens

Garantie

GARDENA garandeert dit product gedurende 2 jaar (vanaf de aankoopdatum). Deze garantie dekt alle ernstige defecten aan het apparaat die aantoonbaar materiaal- of fabricagefouten zijn.

Als er een fout optreedt met uw cilindergrasmaaier, stuur dan het defecte apparaat samen met een kopie van de aankoopbon en een beschrijving van de fout, met voldoende frankering naar een van de GARDENA-servicecentra die op de achterkant van deze bedieningsinstructies staan vermeld.
