DSC ESCORT558O, installatiehandleiding Power 832

Systeemintroductie

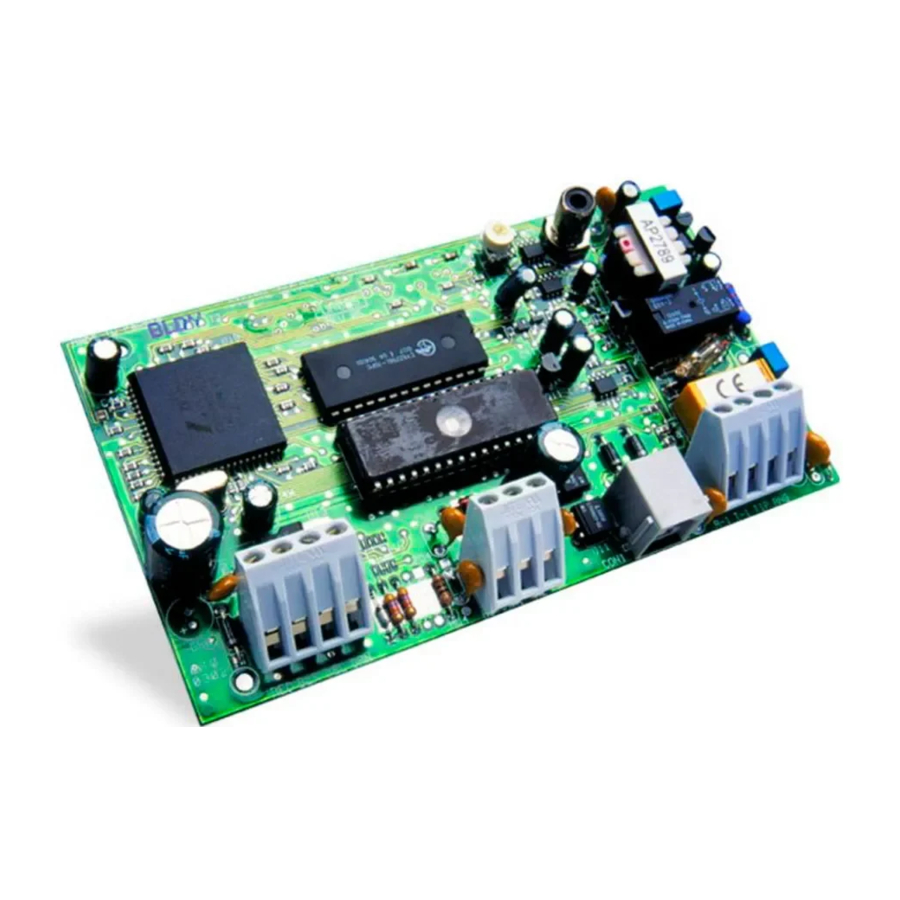

Hartelijk dank voor de aanschaf van de DSC Escort5580-module. Wanneer deze is aangesloten op het hoofdcontrolepaneel, verandert de module elke telefoon met toonkeuze - lokaal of op afstand - in een volledig functioneel bedieningspaneel. Na activering zal de Escort5580 als gids voor de gebruiker fungeren. De Escort5580 begeleidt de gebruiker door middel van duidelijke, gemakkelijk te begrijpen zinnen en vertelt hem welke toetsaanslag de volgende moet zijn om de verschillende beschikbare functies uit te voeren.
Naast een uitgebreide bibliotheek van meer dan 250 systeemwoorden, is een krachtige "zeg nummer"-opdracht toegevoegd aan de Escort5580. Met deze nieuwe functie kan elk getal tussen nul en 999 op drie verschillende manieren worden uitgesproken. Er kunnen maximaal zes woorden worden gebruikt voor zonelabels, automatiseringsobjecten, automatiseringsmodi en systeemlabels, waardoor de veelzijdigheid van de Escort5580 wordt vergroot.
De module heeft ook een ingebouwde lijncarrierinterface. Met deze functie kan de module tot 32 lijncarrier-automatiseringsobjecten aansturen voor verlichtingsregeling en andere domoticafuncties. Automatiseringsobjecten kunnen door de gebruiker worden ingeschakeld, of door de Escort met schema's, paneelgebeurtenissen en/of modi. Er is ook een volledig scala aan dimniveaus beschikbaar voor verlichtingsregeling.
We zijn ervan overtuigd dat u en uw klant zullen ontdekken dat de Escort5580-module het meest bruikbare product voor het verbeteren van alarmcontrolepanelen is dat vandaag de dag op de markt verkrijgbaar is.

Specificaties

Escort5580-module

• Stroomverbruik: 150 mA - in bedrijf, 65 mA stand-by
• Spanning 12VDC

Voice Prompting

• Alle prompts zijn in complete zinnen met behulp van een aangename, gemakkelijk te begrijpen vrouwenstem
• De paneelstatus wordt voortdurend aangekondigd, indien van toepassing, inclusief bypass, storing, alarmgeheugen en zonestatus.

Bibliotheek

• 250+ systeemwoorden
• 240+ woorden voor het programmeren van labels
• Krachtige 'zeg nummer'-opdracht kan elk getal van 0 tot 999 op drie verschillende manieren aankondigen

Programmeerbare labels

• Systeemzonelabels
• Automatiseringsobjectlabels
• Modelabels
• Diverse systeemlabels
• Systeempartitielabels

Automatiseringsbediening

• Vereist de aansluiting van de PL-513- of PSC04 X-10-controller module
• Bedien tot 32 lijncarrier X-10-automatiseringsobjecten
• Een volledig scala aan dimniveaus voor verlichtingsregeling
• Globale AAN/UIT-opdracht

Extra functies

• Handmatige bediening van automatiseringsobjecten
• 16 schema's met AAN-tijd, UIT-tijd en dag van de week-masker
• 8 door de gebruiker bestuurde modi
• Gebeurtenisgeactiveerde bediening van automatiseringsobjecten voor elke PGM-uitgangsoptie die door het hoofdcontrolepaneel wordt ondersteund

Downloaden

• Alle Escort5580-programmering kan worden gedaan via DLS-1 v6.5 of hogere software

Over deze handleiding

In deze handleiding worden Escort-spraakberichten vetgedrukt afgedrukt en tussen aanhalingstekens geplaatst, zoals hier wordt weergegeven:
"Voer uw toegangscode in"
U kunt labels programmeren die de Escort moet aankondigen wanneer deze verwijst naar zaken als zones en partities (bijv. "Oostvleugel" in plaats van "Partitie 2"). Sommige secties geven voorbeelden van geprogrammeerde labels. Deze voorbeelden staan tussen accolades, zoals hier wordt weergegeven:
"Programmeer de Escort5580 om een geschikt label aan te kondigen, zoals {Vakantiemodus} voor modus 01."
Wanneer u wordt gevraagd om een ​​toets of toetsen in te drukken, worden symbolen voor de toetsen tussen vierkante haken geplaatst, zoals hier wordt weergegeven:
Voer [✱] in

Aan de slag

Volg deze stappen om de Escort5580 te installeren. Lees de installatie- en programmeersecties van deze handleiding voordat u begint.

Installatiestappen

1. Monteer de Escort5580-module
   Monteer de Escort5580-module in dezelfde kast als het hoofdcontrolepaneel met behulp van de meegeleverde nylon afstandhouders. U kunt de module in een aparte kast monteren, maar deze moet zich dicht bij het bedieningspaneel bevinden om de telefoonlijn aan te sluiten.
2. Sluit de Keybus aan (sectie "Keybus-bedrading")
   Sluit de 4-draads Keybus aan volgens het diagram in de sectie "Keybus-bedrading".
3. Telefoonlijn aansluiting (sectie "Telefoonlijnbekabeling")
   Sluit de binnenkomende telefoonlijn aan volgens het diagram in de sectie "Telefoonlijnbekabeling".
4. Registreer de Escort5580-module (Sectie "Het apparaat registreren")
   Registreer de Escort5580-module volgens de richtlijnen in de sectie "Het apparaat registreren".
5. Sluit de PL-513 of PSC04 Controller aan (Sectie "De PL513- of PSC04-controller aansluiten")
   Als u automatiseringsobjecten aan het systeem toevoegt, sluit u de PL-513- of PSC04-controller aan volgens het diagram in de sectie "De PL513- of PSC04-controller aansluiten".
6. Programmeer de Escort5580
   U kunt de Escort5580 programmeren via elke lokale telefoon met toonkeuze. Volg de richtlijnen in de sectie "Hoe te programmeren". U kunt de Escort5580 ook programmeren met behulp van DLS-1 v6.5 of hogere downloadsoftware. Raadpleeg de DLS-1-handleiding voor meer informatie.
7. Test het systeem
   Test de Escort5580 met zowel lokale als externe telefoons. Controleer alle geprogrammeerde labels en de werking van alle functies, inclusief automatiseringsobjecten, indien aangesloten.

Keybus-bedrading

De Escort5580-module heeft 4 aansluitingen gemarkeerd met Keybus (rood, zwart, geel en groen). Sluit deze aansluitingen aan op de 4 aansluitingen op het hoofdcontrolepaneel gemarkeerd met Keybus (rood, zwart, geel en groen). Zie figuur 1.

Telefoonlijnbekabeling

Zie figuur 2.
De Escort5580-module heeft 4 aansluitingen voor de telefoonlijnverbinding (TIP, RING, T1 en R1). De bedrading moet als volgt zijn:

• Hoofdcontrolepaneel TIP en RING - inkomende lijn
• Hoofdcontrolepaneel T1 en R1 - Escort5580 TIP en RING
• Escort5580 T1 en R1 - huistelefoons

Het apparaat registreren

De Escort5580 zal correct functioneren zodra alle bedrading is voltooid en er stroom is aangesloten. Om de Escort5580 volledig te bewaken vanaf PC50XX v1.x-controlepanelen, moet u echter de volgende stappen volgen:

Procedure op de PC50XX v1.x

1. Sluit de Escort5580-module aan op de Keybus en de telefoonlijn.
2. Voer op een bedieningspaneel [ ✱ ][8][Installateurscode] in om de installateursprogrammering te openen.
3. Voer sectie [902] in en druk vervolgens op [#] om de installateursprogrammering te verlaten. Het paneel zoekt automatisch naar alle modules in het systeem. De zoekopdracht duurt ongeveer 1 minuut. Vanaf dit punt wordt er een supervisietracking gegenereerd als er modules uit het systeem worden verwijderd.
4. Om de supervisie te bevestigen, gaat u terug naar de installateursprogrammering en voert u vervolgens sectie [903] in. Op LED-bedieningspanelen geeft lampje 24 AAN aan dat de Escort5580 succesvol wordt bewaakt. Op LCD-bedieningspanelen wordt de beschrijving "Escort5580" weergegeven als dit succesvol is.
5. Als dit niet lukt, controleer dan alle bedrading naar de Escort5580.

De PL-513- of PSC04-controller aansluiten

De RJ-11X-telefoonaansluiting op de Escort5580 is voor het aansluiten van de PL-513- of PSC04-controller. Gebruik een RJ-11X-connector kabel om de Escort5580 aan te sluiten op de PL-513 of PSC04. Steek de PL513- of PSC04-controllermodule in een niet-geschakeld stopcontact. Sluit automatiseringsobjecten aan voor verlichting en stopcontactbediening. Deze objecten worden aangesloten op stopcontacten die zich door de hele installatie bevinden.
De PL-513- of PSC04-controller ontvangt opdrachten van de Escort5580-module en verzendt signalen om de verschillende aangesloten automatiseringsobjecten te besturen.
Het volgende diagram toont de kabel die momenteel vereist is voor het aansluiten van de Escort5580 op de PL513 of PSC04. Met de jacks naast elkaar (lipjes naar boven gericht) lijken de kleuren van de draad in elke jack in dezelfde volgorde van links naar rechts. Deze kabel wordt een "Straight Through Cable" genoemd volgens de normen van de telefoonindustrie.

Gebruik geen "Verwisselde", "Omgedraaide" of "Crossover"-kabel, omdat deze niet werkt met de Escort5580. Om te controleren of u het juiste type kabel hebt, sluit u de PSC04 (PL513) aan. De rode LED moet AAN gaan. Sluit de telefoonkabel aan op zowel de PSC04 (PL513) als de Escort5580. Als de LED op de PSC04 (PL513) UIT gaat en niet meer brandt, gebruikt u het verkeerde type kabel.

Hoe te programmeren

In de volgende paragrafen wordt beschreven hoe de Escort5580 te programmeren. Alle Escort5580-programmering kan worden gedaan via een lokale telefoon met druktoetsen of via de DLS-software.

Het is uiterst belangrijk dat u dit gedeelte van de handleiding volledig leest voordat u probeert de Escort5580-module te programmeren.

Installateursprogrammering openen

Met het systeem uitgeschakeld:

1. Neem een lokale telefoonhoorn op. U hoort:
   Kiestoon.
2. Voer de Telefoontoegangscode in. De standaard telefoontoegangscode is [***]. (U kunt deze code opnieuw programmeren in paragraaf [020].) Het systeem vraagt:
   "Hallo"
3. Ga naar de programmeermodus door op [ ✱ ][8] te drukken. Het systeem vraagt:
   "Voer de servicecode in"
4. Voer de 4-cijferige servicecode in. De standaard servicecode is [5580]. (U kunt de servicecode wijzigen in programmeersectie [001].) Nadat de servicecode is ingevoerd, vraagt het systeem:
   "Voer een sectienummer in. Druk op [#] om af te sluiten"
5. Om een programmeersectie te openen, voert u het 3-cijferige nummer van de sectie in. Als u een fout maakt bij het invoeren van het sectienummer, vraagt het systeem:
   "Ongeldige invoer. Voer een sectienummer in. Druk op [#] om af te sluiten"
   Wanneer u een sectienummer invoert, kondigt het systeem de sectie aan die u hebt ingevoerd met de prompt:
   "Sectie (nummer)"

Secties voor gegevensinvoer programmeren

Om een sectie voor gegevensinvoer te programmeren vanuit de Escort5580-programmeermodus:

1. Voer het 3-cijferige sectienummer in.
2. Het systeem kondigt de sectie aan die u hebt ingevoerd met de prompt:
   "Sectie (nummer)"
   Het systeem kondigt de gegevens aan die momenteel in de programmeersectie zijn geprogrammeerd als:
   "Gegevens zijn (gegevens)"
   Het systeem vraagt vervolgens:
   "Voer nieuwe gegevens in"
3. Voer de nieuwe gegevens in de sectie in, of keer terug naar de prompt "Voer een sectienummer in" door op [#] te drukken.
   Wanneer u klaar bent met het invoeren van de nieuwe gegevens, kondigt het systeem de nieuwe gegevens aan met de prompt:
   "Gegevens zijn (gegevens)"
   Als u een ongeldige gegevensinvoer maakt, kondigt het systeem aan:
   "Ongeldige invoer. Gegevens zijn (gegevens). Voer nieuwe gegevens in. Druk op hekje om af te sluiten."
4. Noteer de nieuwe gegevens in de juiste sectie van de programmeerwerkbladen.

Secties met wisselopties programmeren

Om een sectie met wisselopties te programmeren vanuit de Escort5580-programmeermodus:

1. Voer het 3-cijferige sectienummer in.
2. Het systeem kondigt de sectie aan die u hebt ingevoerd met de prompt:
   "Sectie (nummer)"
   Het systeem kondigt aan welke opties momenteel zijn ingeschakeld met een van de volgende prompts:
   "Alle opties zijn uitgeschakeld"
   "Alle opties zijn ingeschakeld"
   "Optie (nummer) is ingeschakeld"
   "Opties (nummers) zijn ingeschakeld"
   Het systeem vraagt vervolgens:
   "Voer een optie van twee cijfers in. Druk op hekje om af te sluiten"
3. Om de sectie te verlaten zonder wijzigingen aan te brengen, drukt u op [#].
   Om een optie in of uit te schakelen, voert u het optienummer van 2 cijfers in.
   Als u een ongeldig optienummer invoert, vraagt het systeem:
   "Ongeldige invoer"
   Nadat u een geldig optienummer hebt ingevoerd, kondigt het systeem opnieuw aan welke opties zijn ingeschakeld.
4. Wanneer u klaar bent met het programmeren van de opties in de sectie, drukt u op [#]. Het systeem keert terug naar de prompt "Voer een sectienummer in".
5. Noteer uw nieuwe programmeerkeuzes in de juiste sectie van de programmeerwerkbladen.

Secties voor labelinvoer programmeren

Een label programmeren of wijzigen:

1. Voer het sectienummer van het label in. Het systeem kondigt het sectienummer aan en leest vervolgens de woorden voor die momenteel in het label zijn geprogrammeerd. Elk label kan maximaal zes woorden bevatten. Het systeem vraagt vervolgens:
   "Voer een woord van drie cijfers in. Druk op hekje om af te sluiten".
2. Voer het eerste woord van het label in met behulp van de 3-cijferige codes uit de labelbibliotheek in bijlage B van de programmeerwerkbladen. Het systeem piept aan het einde van elke correct ingevoerde code en het systeem vraagt:
   "Voer een woord van drie cijfers in. Druk op hekje om af te sluiten"
   Als u een ongeldige invoer maakt, vraagt het systeem:
   "Ongeldige invoer. Voer een woord van drie cijfers in. Druk op hekje om af te sluiten"
3. Als u meer woorden wilt programmeren, voert u de 3-cijferige code van elk woord in totdat u klaar bent.
4. Wanneer u zes woorden hebt ingevoerd, zal het systeem het label voorlezen. Als uw label minder dan zes woorden bevat, drukt u op [#].
5. Om het systeem het nieuwe label te laten voorlezen, opent u de programmeersectie voor het label opnieuw.
6. Als het label correct is, drukt u op [#]. Om het label opnieuw te wijzigen, herhaalt u de bovenstaande stappen 1-5.
7. Noteer het nieuwe label in de juiste sectie van de programmeerwerkbladen.

Nummers toevoegen aan labels
Er zijn drie speciale nummeropdrachten beschikbaar waarmee het systeem een nummer in het spraaklabel kan opnemen. Met de nummeropdrachten kan het systeem het nummer in drie verschillende modi aankondigen:
Label 000: Nummeropdracht 1, gecombineerde vorm. Het nummer wordt in zijn volledige vorm aangekondigd. Het nummer 401 wordt bijvoorbeeld aangekondigd als "vierhonderd en een".
Label 001: Nummeropdracht 2, geordende vorm. Het nummer wordt in een beschrijvende vorm aangekondigd. Het nummer 401 wordt bijvoorbeeld aangekondigd als "vierhonderd en eerste".
Label 002: Nummeropdracht 3, afzonderlijke nummers. Elk cijfer in het nummer wordt afzonderlijk aangekondigd. Het nummer 401 wordt bijvoorbeeld aangekondigd als "vier nul een".
De nummeropdrachten nemen twee van de zes beschikbare woordspaties in een label in beslag. Selecteer in de eerste ruimte het type aankondiging voor het nummer (nummeropdracht 000, 001 of 002). Programmeer in de tweede ruimte het 3-cijferige nummer dat moet worden gelezen (van 000 tot 999).

Omdat nummeropdrachten 2 labelruimten in beslag nemen, kunt u ze niet programmeren op de zesde invoerplek voor een label.

Automation-itemlabels	Secties [451] - [482]
Moduslabels	Secties [521] - [528]
Labels opdrachtuitvoer	Secties [545] - [548]
Partitielabels	Secties [561] - [562]
Zonelabels	Secties [601] - [633]

Programmering beoordelen

Om de huidige programmering voor een sectie te beoordelen, voert u het 3-cijferige sectienummer in. De Escort5580 kondigt de geprogrammeerde gegevens aan. Als de programmering correct is, drukt u op [#] om de sectie te verlaten, anders voert u de juiste gegevens in.

Programmering afsluiten

Wanneer de Escort5580 "Voer sectienummer in" aankondigt, drukt u op de [#]-toets.

Toegang programmeren

Het apparaat lokaal benaderen

Om de Escort5580 lokaal te benaderen, pakt u een willekeurige telefoon met toetsen en voert u de driecijferige telefoon toegangscode in (standaard [***]). De Escort5580 neemt de lijn over en kondigt aan
"Hallo."

Als de optie Toegangscode vereist voor lokale toegang is ingeschakeld (sectie [021], optie [02]), zal de Escort5580 aankondigen
"Voer uw toegangscode in."

Ongeldige toegangscodes tellen mee voor de toetsenbordvergrendeling van het hoofdmenu, indien ingeschakeld (zie de installatiehandleiding van uw systeem).
De Escort5580 zal functioneren, zelfs als de telefoonlijn is losgekoppeld. Het paneel bewaakt de telefoonlijn en als het een onderbreking van de externe telefoonlijn detecteert, zal het de Escort5580 vertellen om de vereiste stroom te leveren, zodat de Escort5580 lokaal blijft functioneren. Om dit goed te laten werken, schakelt u de bewaking van de telefoonlijn in op het bedieningspaneel (zie de installatiehandleiding van uw systeem).

Het apparaat op afstand benaderen

Downloaden beantwoorden ingeschakeld moet AAN staan in sectie [401] van de PC50XX OF sectie [71] van de PC1580 voor toegang op afstand.

Als de optie Toegang op afstand (sectie [021], optie [01]) is ingeschakeld, kunnen Escort5580-gebruikers toegang krijgen tot het systeem vanaf elke telefoon met toetsen ter wereld.

1. Bel het telefoonnummer waarmee de Escort5580 is verbonden.
2. Laat de telefoon één of twee keer overgaan.
3. Hang op en wacht 10 seconden voordat u opnieuw belt. De Escort5580 neemt na de eerste of tweede keer overgaan op en kondigt aan
   "Hallo."
4. Voer de 3-cijferige telefoon toegangscode in. Als dit niet binnen 10 seconden wordt ingevoerd, zal de Escort5580 aankondigen
   "Tot ziens,"
   en ophangen. Zodra de juiste code is ingevoerd, zal het systeem vragen:
   "Voer uw toegangscode in."
5. Voer een 4- of 6-cijferige toegangscode in. De Escort5580 begint de status van het systeem aan te kondigen. Als u niet binnen 20 seconden een toegangscode invoert, of als u deze 3 keer onjuist invoert, zal de Escort5580 aankondigen
   "Tot ziens,"
   en ophangen. Ongeldige toegangscodes tellen mee voor de toetsenbordvergrendeling van het hoofdmenu, indien ingeschakeld (zie de installatiehandleiding van uw systeem).

Globale of partitie werking

Als u de Escort5580 aansluit op een systeem met 2 partities, kunt u de Escort programmeren om toegang te geven tot beide partities (globale werking), of slechts tot één partitie.

Globale werking
Als het beveiligingssysteem is ingesteld met 2 partities, schakelt u de optie Toegangscode vereist voor lokale toegang in (sectie [021], optie [01]). Het inschakelen van deze optie zorgt ervoor dat gebruikers alleen toegang kunnen krijgen tot partities waarvoor ze toestemming hebben.
Wanneer een gebruiker de Escort5580 benadert, zal deze automatisch bepalen welke partitie(s) moeten worden geselecteerd op basis van de ingevoerde toegangscode. (Bijv. als de ingevoerde toegangscode alleen werkt op partitie 1, zal de Escort toegang geven tot partitie 1 en beginnen de status ervan aan te kondigen.)
Als de ingevoerde toegangscode toestemming heeft voor beide partities, zal de Escort5580 vragen:
"Om {Systeem} te selecteren, drukt u op [1]."
"Om {Partitie 2} te selecteren, drukt u op [2]."

Zodra de gebruiker op [1] of [2] drukt, zal de Escort5580 toegang verlenen tot de geselecteerde partitie en beginnen de status ervan aan te kondigen.
Als de partitie in de modus Gereed is, zal de Escort5580 een van beide vragen:
"Om {Systeem} te selecteren, drukt u op [#] en vervolgens op [1]."
of
"Om {Partitie 2} te selecteren, drukt u op [#] en vervolgens op [2]."

Hierdoor kan de gebruiker de andere partitie selecteren als hun toegangscode toestemming heeft voor beide partities.

Partitie werking
Als u wilt voorkomen dat alle gebruikers lokale toegang hebben tot een van de partities via de Escort5580, schakelt u de Escort toegang tot die partitie uit in sectie [002], opties [01-02].

Schakel de toegang tot beide partities niet uit.

Inkomende oproepen ontvangen

Als een gebruiker de Escort5580 lokaal benadert en er een inkomende oproep wordt gedetecteerd, zal de Escort5580 aankondigen:
"Let op: u hebt een inkomende oproep. Om de oproep te ontvangen, drukt u nu op [#]."

Als de gebruiker op [#] drukt, zal de Escort5580 hen verbinden met de inkomende oproep. Als de gebruiker niet op [#] drukt, zullen ze toegang blijven houden tot de Escort5580.

Audio gebruikershulp programmeren

Als het beveiligingssysteem een audiomatrixmodule (PC59XX en intercomstations) erop aangesloten heeft, kan de Escort5580 stapsgewijze audio-instructies aan gebruikers geven via de intercomstations.

Algemene spraakgestuurde hulp
U kunt een van de functietoetsen op het toetsenbord programmeren om spraakgestuurde gebruikershulp via alle intercomstations te starten. Raadpleeg de installatiehandleiding van uw systeem voor meer informatie. Wanneer u een functietoets programmeert voor Algemene spraakgestuurde hulp, zal deze op de volgende manier werken:

1. Druk op de Help-functietoets op het toetsenbord
2. De Escort5580 zal alle intercomstations oproepen.
3. Druk op de Page/Answer-knop op een van de stations (deze knop moet binnen 5 seconden worden ingedrukt om de functie te laten werken). Dit verbindt de stations met de Escort5580. De Escort5580 kondigt audio-helpprompts aan via de intercomstations.

Geïdentificeerde spraakgestuurde hulp
U kunt een van de functietoetsen op het toetsenbord programmeren om spraakgestuurde gebruikershulp te starten via het intercomstation naast het toetsenbord. Raadpleeg de installatiehandleiding van uw systeem voor meer informatie. Gebruik Geïdentificeerde spraakgestuurde hulp voor functietoetsen op LCD-toetsenborden. Wanneer u een functietoets programmeert voor Geïdentificeerde spraakgestuurde hulp, zal deze op de volgende manier werken:

1. Druk op de Help-functietoets op het toetsenbord
2. De Escort5580 kondigt audio-helpprompts aan via het intercomstation naast het toetsenbord.

Als een gebruiker de Escort lokaal via de telefoonlijn benadert, zal de Help-functietoets niet werken.

Algemene apparaatprogrammering

In dit gedeelte worden de basisopties van de Escort5580 uitgelegd. Automatisering Item programmering wordt uitgelegd in het gedeelte "Automatisering Item Programmering"

Apparaatprompts programmeren

De Escort5580 is ontworpen om het beveiligingssysteem gemakkelijker te maken voor de gebruiker door gebruikers te herinneren aan beschikbare commando's. Nadat een gebruiker bijvoorbeeld toegang heeft gekregen tot het systeem, kunnen ze op [ ✱ ] drukken en de Escort zal de [ ✱ ] commando's aankondigen die beschikbaar zijn.
Schakel alleen de prompts in die van toepassing zijn op het systeem dat u installeert. Dit zal helpen verwarring voor de gebruikers te voorkomen. De opties in sectie [004] hebben alleen effect op de Escort [ ✱ ] prompts: als een prompt is uitgeschakeld, kunnen gebruikers nog steeds het commando invoeren waarnaar het verwijst.
Sectie [003] bepaalt welke statusprompts de gebruiker zal horen. Als een optie "AAN" is, zal het systeem de prompt aankondigen wanneer de juiste conditie aanwezig is. Als een optie "UIT" is, zal het systeem de prompt niet aankondigen als de conditie aanwezig is.
Raadpleeg de programmeringswerkbladen voor een lijst met beschikbare prompts.

Status Prompt Mask	Sectie [003]
[ ✱ ] Functie Prompt Mask	Sectie [004]

De telefoon toegangscode wijzigen

De standaard telefoon toegangscode is [ ✱✱✱ ]. U kunt dit wijzigen in een 3-cijferige code met de nummers 0 tot en met 9, evenals de toetsen [ ✱ ] en [#].

Vermijd het programmeren van deze code als een geldige 3-cijferige landcode of telefoondienst. Vermijd nummers zoals [911], [411], [611] of [0XX]. Probeer deze sectie niet te verlaten door op [#] te drukken, het zal worden geaccepteerd als een geldig cijfer. Om af te sluiten, programmeert u alle 3 cijfers van de code.

Telefoon toegangscode

Sectie [020]

Lokale programmeringsvergrendeling wijzigen

De Escort5580 kan lokaal worden geprogrammeerd via elke telefoon met toetsen. De Lokale programmeringsvergrendeling teller bepaalt het aantal onjuiste servicecodes voordat lokale programmeringsvergrendeling plaatsvindt. Als het aantal onjuiste servicecodes wordt ingevoerd, zal de Escort5580 de programmering vergrendelen voor het aantal minuten dat is geprogrammeerd in Lokale programmeringsvergrendeling duur. Wanneer vergrendeld, zal de Escort5580 lokale programmering niet toestaan voor de duur, zelfs niet als de juiste servicecode wordt ingevoerd. Programmeren via de DLS kan nog steeds worden uitgevoerd als lokale programmeringsvergrendeling actief is.

Lokale programmeringsvergrendeling teller	Sectie [005]
Lokale programmeringsvergrendeling duur	Sectie [006]
Servicecode	Sectie [001]

De klok programmeren

Om de Escort de tijd in am/pm formaat te laten aankondigen (bijv. 9:00am), zet u sectie [002], optie [06] aan. Om de Escort de tijd in 24-uurs formaat te laten aankondigen (bijv. 21:00), zet u sectie [002], optie [06] uit.

Klok is AM/PM

Sectie [002]: [06]

Automatisering Item Programmeren

Met de Escort5580 kunnen gebruikers tot 32 items bedienen, zoals lampen, stopcontacten en jaloezieën. De Escort5580 bedient automatisering items (lampen, stopcontacten, jaloezieën, enz.) via een PL-513 of PSC04 Controller module (zie sectie "Aansluiten van de PL513 of PSC04 Controller" voor aansluitinformatie).
Lees de onderstaande secties zorgvuldig door voordat u automatisering items programmeert.

Home Automation Inschakelen

Om automatisering items te laten werken, schakelt u de functie Home Automation in sectie [002], optie [03] in. U moet ook elk automatisering item afzonderlijk programmeren, zoals beschreven in sectie "Bediening Automatisering Item Programmeren".
Gebruikers kunnen automatisering items bedienen via het [ ✱ ][5] menu. Schakel voor extra beveiliging de optie [ ✱ ] [5] vereist een toegangscode in. Indien ingeschakeld, zal de Escort5580 vragen om
"Voer uw toegangscode in"
nadat de gebruiker [ ✱ ][5] heeft ingevoerd. Indien Geen toegangscode vereist voor [ ✱ ][5] is ingeschakeld, zal de Escort5580 direct het bedieningsmenu voor automatisering items openen.
Om de automatisering items te bedienen, zendt de PL-513 of PSC04 Controller signalen uit via de 50 of 60 Hz AC stroom van het pand. Kies 50Hz of 60Hz in sectie [002], optie [05].
Programmeer het Aantal automatisering item transmissies dat de Escort zal verzenden wanneer een automatisering item wordt geactiveerd. Aangezien automatisering transmissies niet worden bevestigd, kan het verhogen van de betrouwbaarheid als de Escort5580 meerdere aan/uit commando's naar de besturingsmodules verzendt.

Elke transmissie duurt ongeveer één seconde. Hoe groter het aantal, hoe langzamer het automatiseringssysteem lijkt te werken.

De standaardinstelling is [001], één transmissie. Geldige waarden zijn [001] tot [255]. Een instelling van [003] zal de meeste problemen met signaaltransmissie overwinnen.

Home Automation Inschakelen	Sectie [002]: [03]
[ ✱ ][5] Vereist toegangscode	Sectie [002]: [04]
AC=50 of 60Hz	Sectie [002]: [05]
Aantal automatisering item transmissies	Sectie [007]

Bediening Automatisering Item Programmeren

Om de Escort5580 te vertellen hoe elk automatisering item moet werken, programmeert u de werking van elk te installeren item in de programmeersecties [130] tot en met [289]. Voor elk item moet u deze secties programmeren:

• Programmeer de Huiscode en Eenheidsnummer van het home automation item (zie sectie "Huiscode & Eenheidsnummer Programmeren")
• Schakel het automatisering item in en programmeer verschillende opties (zie sectie "Automatisering Item Opties Programmeren")
• Selecteer welke schema's (indien van toepassing) het automatisering item zal volgen (zie sectie "Automatisering Items Toewijzen aan Schema's")
• Selecteer welke modi (indien van toepassing) het automatisering item zal volgen (zie sectie "Automatisering Items Toewijzen aan Modi")
• Selecteer welke paneelgebeurtenissen (PGM-uitgangen) (indien van toepassing) het automatisering item zal volgen (zie sectie "Automatisering Items Toewijzen aan PGM-uitgangen").
• Selecteer hoe het item wordt geactiveerd en gedeactiveerd door een uitgangsvoorwaarde voor het automatisering item te programmeren (zie sectie "Programmeren Hoe Automatisering Items Worden Geactiveerd")

De programmeersecties [130] tot en met [134] voor automatisering item 01 worden in detail beschreven in de secties "Programmeren Hoe Automatisering Items Worden Geactiveerd" tot "Automatisering Items Toewijzen aan Modi". Programmeer automatisering items 02 tot en met 32 op dezelfde manier.

Daarnaast moet u mogelijk een of meer van de volgende zaken programmeren:

• De Aan Tijd, Uit Tijd en Dagen van de Week van elk te gebruiken schema (zie sectie "Automatisering Schema Programmeren").
• Zone Volger opties, indien automatisering items zones volgen (zie sectie "Automatisering Items Programmeren om Zones te Volgen").
• Automatisering Item Pulstimers, indien automatisering items gedurende een korte periode worden ingeschakeld wanneer ze worden geactiveerd (zie sectie "Automatisering Item Opties Programmeren", optie (06)).
• Automatisering Item Labels, om te programmeren wat de Escort5580 zal zeggen wanneer naar een automatisering item wordt verwezen (zie sectie "Labelinvoersecties Programmeren").
• Moduslabels, om te programmeren wat de Escort5580 zal zeggen wanneer naar een modus wordt verwezen (zie sectie "Labelinvoersecties Programmeren").

Programmeren Hoe Automatisering Items Worden Geactiveerd

Automatisering items kunnen op 6 manieren worden geactiveerd.

• handmatig ([ ✱ ][5] menu)
• globaal ([ ✱ ][5] menu)
• gebeurtenis geïnitieerd
• gepland
• gepland OF gebeurtenis geïnitieerd
• gepland EN gebeurtenis geïnitieerd.

Handmatige Gebruikersbediening
Gebruikers kunnen het item bedienen via het [ ✱ ][5] menu. (Bijv. om handmatige bediening voor item 1 toe te staan, zet sectie [131], optie [02] AAN.) Het item kan nog steeds schema's of PGM-uitgangstoewijzingen volgen, indien geprogrammeerd.
Zie sectie Automatisering Item Opties Programmeren voor meer informatie.

Globale Item Gebruikersbediening
Gebruikers kunnen items bedienen die zijn opgenomen in het globale commando via het [✱][5] menu. (Bijv. om item 1 in het globale commando op te nemen, zet sectie [131], optie [03] AAN.) Het item kan nog steeds schema's of PGM-uitgangstoewijzingen volgen, indien geprogrammeerd.
Zie sectie Automatisering Item Opties Programmeren voor meer informatie.

Gebeurtenis Geïnitieerde en Geplande Automatisering Item Activering
Naast handmatige en globale bediening, kunt u automatisering items programmeren om vooraf ingestelde schema's te volgen, en/of de status van programmeerbare uitgangen op het bedieningspaneel (PGM-uitgangen). PGM-uitgangen kunnen worden geprogrammeerd om te activeren wanneer gebeurtenissen plaatsvinden. Zie de Installatiehandleiding van uw systeem voor meer informatie over PGM-uitgangen.
Voer een 2-cijferig getal in in de secties [134]-[289] om te bepalen hoe het automatisering item zal werken.

Automatisering Item Schema/ Uitgangsvoorwaarde

Secties [134] - [289]

(00) Volgt geen schema's of PGM-uitgangen
Het item volgt geen schema's of PGM-uitgangstoewijzingen.
(01) Gebeurtenis Geïnitieerd (Volgt Alleen PGM-uitgang):
Het item volgt de status van de toegewezen PGM-uitgang. Zie sectie Automatisering Items Toewijzen aan PGM-uitgangen.
Voorbeeld: Item 1 bedient een lamp. Als item 1 is toegewezen aan een PGM die is geprogrammeerd om de alarmstatus te volgen, is de lamp aan wanneer het systeem in alarm is, en uit wanneer het systeem niet in alarm is.
(02) Volgt Alleen Schema: Het item volgt de toegewezen schema's. Zie sectie Automatisering Items Toewijzen aan Schema's.
Voorbeeld: Item 1 bedient een lamp. Als item 1 is toegewezen aan schema 3, dat elke dag om 19:00 uur activeert en om 22:00 uur deactiveert, gaat de lamp elke dag om 19:00 uur aan en om 22:00 uur uit.
(03) Volgt Schema of Gebeurtenis Initiatie (PGM-uitgang): Het item activeert wanneer de toegewezen schema's actief zijn. Het item activeert ook wanneer de toegewezen PGM-uitgang actief is. Als de schema's en de uitgang tegelijkertijd actief zijn, is het item ook actief. Zie de secties Automatisering Items Toewijzen aan Schema's en Automatisering Items Toewijzen aan PGM-uitgangen.
Voorbeeld: Item 1 bedient een lamp. Item 1 is toegewezen aan schema 3, dat elke dag om 19:00 uur activeert en om 22:00 uur deactiveert, en een PGM-uitgang die is geprogrammeerd om de alarmstatus te volgen.
De lamp brandt elke dag tussen 19:00 uur en 22:00 uur. Als het systeem op enig moment in alarm gaat, gaat de lamp aan.
(04) Volgt Schema en Gebeurtenis Initiatie (PGM-uitgang): Het item activeert alleen wanneer de toegewezen schema's tegelijkertijd actief zijn als de toegewezen PGM-uitgang actief is. Zie de secties Automatisering Items Toewijzen aan Schema's en Automatisering Items Toewijzen aan PGM-uitgangen.
Voorbeeld: Item 1 bedient een lamp. Item 1 is toegewezen aan schema 3, dat elke dag om 19:00 uur activeert en om 22:00 uur deactiveert, en een PGM die is geprogrammeerd om de inschakelstatus te volgen.
Als het systeem tussen 19:00 uur en 22:00 uur is ingeschakeld, brandt de lamp gedurende die tijd. Als het systeem tussen 19:00 uur en 22:00 uur is uitgeschakeld, is de lamp uit, maar kan deze nog steeds handmatig worden bediend door een gebruiker op of buiten het terrein.

Huiscode & Eenheidsnummer Programmeren

Elk automatisering item heeft een uniek adres dat wordt geselecteerd door middel van draaiknoppen op de X-10 module. Om het X-10 adres te selecteren, gebruikt u een draaiknop om een letter van A tot en met P te selecteren, en de andere draaiknop om een nummer van 1 tot en met 16 te selecteren.

Om de Escort in staat te stellen het item te bedienen, programmeert u het X-10 adres in de Escort5580 als de Huiscode en Eenheidsnummer van het Automatisering Item. Raadpleeg de Huiscode & Eenheidsnummer Tabel voor Automatisering Items voor het 3-cijferige nummer dat overeenkomt met de draaiknopinstellingen. Programmeer dit 3-cijferige nummer in de Escort voor elk automatisering item, in de secties [130] tot [285].

Huiscode & Eenheidsnummer van het Automatisering Item

Sectie [130] tot [285]

Opties voor het programmeren van automatiseringsobjecten

Zet opties 01-10 in de secties [131] - [286] AAN of UIT om te bepalen hoe elk automatiseringsobject zal werken.

Optie [01]: Object ingeschakeld
Zet deze optie AAN om het automatiseringsobject in te schakelen.

Optie [02]: Gebruikergestuurd aan/uit
Gebruikergestuurd AAN/UIT. Wanneer AAN, kan de gebruiker de opdracht [ ✱ ][5] gebruiken om het automatiseringsobject in of uit te schakelen.
Voorbeeld: de gebruiker kan via een telefoon op afstand toegang krijgen tot het systeem om de jaloezieën te openen zodat zijn planten zonlicht krijgen.
Niet gebruikergestuurd. Wanneer UIT, kunnen gebruikers de opdracht [ ✱ ][5] niet gebruiken om het automatiseringsobject in of uit te schakelen. Het object kan nog steeds worden bestuurd door een schema of een alarm systeem uitgang.

Optie [03]: Algemeen aan/uit
Inbegrepen in algemene AAN/UIT-opdracht. Wanneer AAN, zal het automatiseringsobject AAN of UIT gaan wanneer een gebruiker de functie Algemene objectbesturing uitvoert via de opdracht [ ✱ ][5]. Om deze optie te laten werken, moet optie (02) Gebruikergestuurd AAN/UIT ook aan staan.
Voorbeeld: de gebruiker kan meerdere lichten beneden hebben. Voor het slapengaan kan de gebruiker alle lichten uitschakelen door een algemene uit-opdracht te geven via het menu [ ✱ ][5]. Alle lichten die zijn opgenomen in de algemene opdracht worden uitgeschakeld.
Niet inbegrepen in algemene AAN/UIT-opdracht. Wanneer UIT, wordt het automatiseringsobject niet beïnvloed door de functie Algemene objectbesturing.

Optie [04]: Dimmen
Dimmen ingeschakeld. Wanneer AAN, kan de gebruiker een van de 6 dimstanden selecteren voor het automatiseringsobject: AAN, UIT en niveaus 1 tot en met 4. Gebruik deze optie alleen voor lichten of andere objecten die zijn aangesloten op stroomlijnmodules die kunnen dimmen.
Dimmen uitgeschakeld. Wanneer UIT, kan de gebruiker alleen AAN of UIT selecteren voor het automatiseringsobject.

Optie [05]: Modusoptie
Volgt altijd schema/uitgangsconditie. Het automatiseringsobject volgt altijd de schema-/uitgangsconditie die is geprogrammeerd in het programmeergedeelte Objectschema/uitgangsconditie.
Volgt alleen schema/uitgangsconditie wanneer modus AAN is. Het automatiseringsobject volgt het schema/de uitgangsconditie alleen wanneer een aan het object toegewezen modus AAN is. Gebruik deze functie voor objecten waarvan u wilt dat ze selectief een schema of PGM-uitgang volgen. Een gazonsproeisysteem is een typische toepassing van deze functie.
Zie het gedeelte "Programmeren hoe automatiseringsobjecten worden geactiveerd" voor meer informatie over de schema-/uitgangsconditieopties. Zie het gedeelte "Modusprogrammering" voor meer informatie over het programmeren van modi.

Optie [06]: Duuropties
Object AAN constant zolang actief. Wanneer AAN, blijft het automatiseringsobject geactiveerd totdat het wordt gedeactiveerd door de gebruiker, een schema of een PGM-uitgang.
Geprogrammeerde puls wanneer actief. Gebruik deze optie om apparaten te activeren die een triggerpuls vereisen, of om een object gedurende een bepaalde tijd te activeren. Het automatiseringsobject wordt geactiveerd gedurende de tijd die is geprogrammeerd in het gedeelte Pulstimer automatiseringsobject van het object (programmeersecties [301] tot [332]). Geldige waarden zijn 001 tot 255 seconden.

Gebruik de functie Geprogrammeerde puls wanneer actief niet als dimmen is ingeschakeld. Alle pulsen zetten het automatiseringsobject AAN.

Pulstimer automatiseringsobject

Secties [301] - [332]

Optie [07]: Promptoptie 1
Objectprompt is "AAN/UIT". Wanneer gebruikers [ ✱ ][5] invoeren, zal de Escort5580 "AAN" of "UIT" aankondigen voor de AAN- en UIT-statussen van het automatiseringsobject. Deze prompt zou worden gebruikt voor apparaten zoals lichten of apparaten.

Optie [08]: Promptoptie 2
Objectprompt is "OPEN/GESLOTEN". Wanneer gebruikers [ ✱ ][5] invoeren, zal de Escort5580 "OPEN" en "GESLOTEN" aankondigen voor de AAN- en UIT-statussen van het automatiseringsobject. Deze prompt zou worden gebruikt voor toepassingen zoals gordijnen en deuropeners.

Optie [09]: Promptoptie 3
Objectprompt is "VERLAGING AAN/VERLAGING UIT". Wanneer gebruikers [ ✱ ][5] invoeren, zal de Escort5580 "VERLAGING AAN" en "VERLAGING UIT" aankondigen voor de AAN- en UIT-statussen van het automatiseringsobject.

Zet slechts één van de opties 07, 08 en 09 aan. Als meer dan één optie AAN staat, gebruikt het systeem de eerste ingeschakelde optie. Als geen van de opties AAN staat, gebruikt het systeem optie 07.

Optie [10]: Zonevolgeroptie
Zonevolger ingeschakeld. Zet deze optie AAN als het automatiseringsobject de status van een zone zal volgen. Zie het gedeelte Automatiseringsobjecten programmeren om zones te volgen voor verdere instructies over het programmeren van automatiseringsobjecten om zones te volgen.

Opties voor automatiseringsobjecten

secties [131] - [286]

Automatiseringsobjecten toewijzen aan schema's

Er zijn 16 automatiseringsschema's in de Escort5580 die de AAN-tijd, UIT-tijd en dagmasker bepalen. Zie het gedeelte Automatiseringsschemaprogrammering voor informatie over het programmeren van de schema's. Om een automatiseringsobject te programmeren om een bepaald schema te volgen, zet u de optie AAN die overeenkomt met het nummer van het schema (bijv. door alleen optie 01 AAN te zetten, programmeert u het automatiseringsobject om alleen schema nummer 1 te volgen).

Schemaprogrammering	Secties [030] - [077]
Schema toewijzing automatiseringsobject	Secties [132] - [289]

Automatiseringsobjecten toewijzen aan modi

Modustoewijzing geeft gebruikers controle over groepen automatiseringsobjecten die zijn geprogrammeerd voor gepland of door een gebeurtenis geïnitieerde werking. U kunt elk automatiseringsobject toewijzen aan een of meer van 8 modi.
Gebruikers kunnen modi in- of uitschakelen met de opdracht [ ✱ ] [5]. Als de optie Volgt alleen schema/uitgang als modus AAN is (sectie [133]:[05]) is ingeschakeld, wordt het automatiseringsobject op de geplande tijden geactiveerd of wanneer een gebeurtenis plaatsvindt, wanneer een gebruiker een of meer modi inschakelt waaraan het object is toegewezen. Als alle modi waaraan een object is toegewezen UIT staan, wordt het object niet geactiveerd.

Een automatiseringsobject toewijzen aan een of meer modi:

1. Voer het sectienummer in dat overeenkomt met het automatiseringsobject ([133] - [288]).
2. Zet een of meer opties AAN die overeenkomen met de modus(sen) die het object moet volgen.

Als u een object toewijst aan meer dan één modus, volgt het object de toegewezen schema's wanneer een van de toegewezen modi AAN staat. Om te voorkomen dat een object dat is toegewezen aan meer dan één modus, een van de toegewezen schema's volgt, moeten ALLE modi die aan het object zijn toegewezen, UIT worden gezet.

Voorbeeld: Als de gebruikers voor een bepaalde tijd weg zijn, kunnen ze [ ✱ ][5] gebruiken om een {vakantiemodus} in te schakelen.

• Wijs automatiseringsobjecten zoals lichten en gordijnen toe aan een modus (bijv. modus 01).
• Programmeer de schema's en/of programmeerbare uitgangen voor de objecten op zo'n manier dat het pand bezet lijkt.
• Programmeer de Escort5580 om een passend label aan te kondigen, zoals {Vakantiemodus} voor modus 01.

Wanneer de gebruikers modus 01 {Vakantiemodus} inschakelen, worden de lichten en gordijnen geactiveerd volgens de geprogrammeerde schema's en PGM-uitgangsopties.
Zie het gedeelte "Modi programmeren om PGM-uitgangen te volgen" voor een eenvoudigere methode om een modus in te schakelen.

Modustoewijzing automatiseringsobject	secties [133] - [288]
Volgt alleen schema/uitgang als modus AAN is	secties [131] tot [286]: [05]

Programmeer automatiseringsobjecten 2 tot en met 32 in secties [135] - [289] op dezelfde manier als automatiseringsobject 1 (raadpleeg secties [130]-[134] en de programmeerwerkbladen voor programmeerinstructies).

Automatiseringsobjecten toewijzen aan PGM-uitgangen

U kunt een automatiseringsobject toewijzen om een paneelgebeurtenis te volgen (bijv. een brand- of inbraakalarm, of een opdracht [ ✱ ][7][1-4]). Om dit te doen, wijst u het object toe aan een PGM-uitgang die is geprogrammeerd om dezelfde gebeurtenis te volgen. Raadpleeg uw installatiehandleiding van het bedieningspaneel voor een lijst met beschikbare paneelgebeurtenissen (PGM-uitgangsopties).

Voorbeeld: als u object 1 toewijst om een PGM-uitgang te volgen die is geprogrammeerd als opdrachtuitgang 1, wordt het object geactiveerd of gedeactiveerd wanneer de gebruiker de opdrachtuitgang activeert (bijv. met [ ✱ ][7][1]).

Een object toewijzen aan een PGM-uitgang:

1. Voer het 3-cijferige sectienummer in dat overeenkomt met het automatiseringsobject dat u wilt programmeren [401] - [432].
2. Voer het 2-cijferige nummer in van de PGM-uitgang die u wilt dat het object volgt (01-14).
3. Als u object(en) hebt toegewezen aan een PGM-uitgang die is geprogrammeerd als een opdrachtuitgang ([*][7][14]), kunt u een label voor de opdrachtuitgang programmeren in programmeersecties [545] - [548] (Labels uitgangsbesturing). Zie het gedeelte "Labels invoersecties programmeren".

Op PC50XX v1.0 bedieningspanelen zijn alleen geldige waarden (03-14). Op PC1580 v1.0 en hogere bedieningspanelen zijn alleen geldige waarden (01-02).

Er kunnen maximaal 4 automatiseringsobjecten worden geprogrammeerd om een PGM-uitgang op het systeem te volgen.

Uitgangsvolger automatiseringsobject

secties [401] - [432]

Automatiseringitems programmeren om zones te volgen

U kunt automatiseringitems programmeren om in te schakelen wanneer een of meer zones "geactiveerd" worden (d.w.z. een deur wordt geopend of gesloten, of een bewegingsmelder wordt geactiveerd).
Om dit te doen:

• schakel de optie Zone Follower (Zonevolger) in voor het automatiseringitem (zie paragraaf "Opties voor het programmeren van automatiseringitems")
• wijs het automatiseringitem toe aan een of meer zones in paragraaf [291].

Programmeer hoe lang het automatiseringitem aan blijft nadat de zone(s) is geactiveerd en hersteld in paragraaf [290] Zone Follower Timer (Zonevolger-timer). Er is slechts één timer en deze is van toepassing op alle automatiseringitems.

Zone Follower Enable	Paragrafen [131]-[286]: [10]
Zone Follower Timer	Paragraaf [290]
Zone Follower Items	Paragraaf [291]

Automatiseringstijdschema programmeren

Tijdschema's programmeren
Programmeer tijdschema's voor het regelen van automatiseringsobjecten in secties [030] - [077]. Er zijn 3 programmeersecties voor elk tijdschema:

• Tijdstip schema aan
• Tijdstip schema uit
• Weekdagmasker.

Op geselecteerde dagen van de week worden alle automatiseringsobjecten die aan het tijdschema zijn toegewezen ingeschakeld op het tijdstip Schema aan en uitgeschakeld op het tijdstip Schema uit, wat de volgende dag kan zijn.

Voorbeeld:
U wilt automatiseringsobject 1 (een terreinlamp) programmeren om woensdag om 21:00 uur AAN te gaan en donderdag om 03:00 uur UIT te gaan. Wijs automatiseringsobject 1 toe aan tijdschema 1 en programmeer tijdschema 1 als volgt:
Tijdstip AAN - 2100
Tijdstip UIT - 0300
Weekdagmasker - Woensdag AAN (Zondag-Dinsdag en Donderdag-Zaterdag UIT).

Zie paragraaf Automatiseringsobjecten aan tijdschema's toewijzen voor informatie over het toewijzen van automatiseringsobjecten aan tijdschema's.
Als de Automatiseringsobject pulstimer van het automatiseringsobject is geprogrammeerd, is het object actief gedurende de geprogrammeerde pulstijd en wordt het vervolgens uitgeschakeld. Het tijdstip Schema uit hoeft niet te worden geprogrammeerd, omdat dit geen invloed heeft op de output. U moet het automatiseringsobject ook programmeren om de timer te volgen. Zie paragraaf "Opties voor automatiseringsobject programmeren" voor meer informatie.

Tijdstip schema aan	Sectie [030] tot [075]
Tijdstip schema uit	Sectie [031] tot [076]
Weekdagmasker	Sectie [032] tot [077]
Automatiseringsobject pulstimer	Sectie [301] tot [332]

Modusprogrammering

Modustoewijzing geeft gebruikers controle over groepen automatiseringsobjecten. U kunt elk automatiseringsobject toewijzen aan een of meer van 8 modi. Gebruikers kunnen modi in- of uitschakelen via het [ ✱ ][5]-menu of, indien geprogrammeerd, met de opdrachten [ ✱ ][7][1-4].

Automatiseringsobjecten en modi

Paragraaf "Automatiseringsobject programmeren" legt in detail uit welke programmering u moet uitvoeren om automatiseringsobjecten toe te wijzen om modi te volgen.

Voorbeeld: De gebruikers hebben een sprinklersysteem en willen dat dit een tijdschema volgt op de dagen dat de sprinkler nodig is.
Om het systeem in dit voorbeeld in te stellen, moet u:

• Automatiseringsobject 1 (de sprinklers) inschakelen en programmeren.
• Een tijdschema programmeren (bijv. tijdschema 1) om gedurende de gewenste periode actief te zijn, elke dag van de week.
• Automatiseringsobject 1 toewijzen aan tijdschema 1.
• Automatiseringsobject 1 toewijzen aan een modus (bijv. modus 1).
• Sectie [131], optie [05] UITSCHAKELEN.
• Een label programmeren voor modus 1 dat {Sprinkler} zegt.

Wanneer de gebruikers de modus {Sprinkler} inschakelen, worden de sprinklers geactiveerd volgens tijdschema 1. Wanneer de gebruikers de sprinklers niet aan willen hebben, kunnen ze de modus {Sprinkler} uitschakelen.

Als u een object toewijst aan meer dan één modus, volgt het object zijn toegewezen tijdschema's wanneer een van zijn toegewezen modi AAN staat. Om te voorkomen dat een object dat is toegewezen aan meer dan één modus een van zijn toegewezen tijdschema's volgt, MOETEN ALLE modi die aan het object zijn toegewezen UIT staan.

U kunt ook modi programmeren om te worden in- of uitgeschakeld door PGM-outputs. Zie paragraaf "Modi programmeren om PGM-outputs te volgen" voor meer informatie.

Modi programmeren om PGM-outputs te volgen

U kunt elke modus toewijzen om een paneelgebeurtenis te volgen (bijv. een brand- of inbraakalarm of een [ ✱ ][7][1-4]-opdracht). Om dit te doen, wijst u de modus toe aan een PGM-output die is geprogrammeerd om dezelfde gebeurtenis te volgen. Er kunnen maximaal 14 PGM-outputs zijn, afhankelijk van het bedieningspaneel.
Zie de installatiehandleiding van uw bedieningspaneel voor een lijst met beschikbare paneelgebeurtenissen (PGM-outputopties).

Voorbeeld:
Als de gebruikers een tijdje weg zijn, willen ze misschien een {Vakantiemodus} inschakelen. U kunt een modus programmeren om objecten zoals lichten en gordijnen zo te regelen dat het pand bewoond lijkt. Zie het voorbeeld in paragraaf "Automatiseringsobjecten toewijzen aan modi" voor een beschrijving van het programmeren voor een {Vakantiemodus}.
Als u modus 01 hebt geprogrammeerd als een {Vakantiemodus}, kunt u deze toewijzen aan een PGM-output die is geprogrammeerd als Opdrachtoutput 1 ([ ✱ ][7][1]). Nu hoeven gebruikers alleen maar [ ✱ ][7][1] in te voeren op een willekeurig toetsenbord om de {Vakantiemodus} IN te schakelen.
Modi die op deze manier worden INGESCHAKELD, overschrijven andere modi of tijdschema's die mogelijk actief zijn.

OPMERKING: Om ervoor te zorgen dat de Escort {Vakantiemodus} aankondigt voor een modus of opdrachtoutput, moet u een label programmeren voor de modus of opdrachtoutput.

We stellen uw inbreng op prijs. Stuur uw opmerkingen naar:
Digital Security Controls
t.a.v. Productmanager Escort5580
1645 Flint Road, Downsview, Ontario
Canada M3J 2J6

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download DSC ESCORT558O, installatiehandleiding Power 832

Beschikbare talen
