RIDGID K-400 Handleiding

Lees deze handleiding zorgvuldig door voordat u dit gereedschap gebruikt. Het niet begrijpen en opvolgen van de inhoud van deze handleiding kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel.

Veiligheidssymbolen

In deze handleiding en op het product worden veiligheidssymbolen en signaalwoorden gebruikt om belangrijke veiligheidsinformatie te communiceren. Deze sectie is bedoeld om het begrip van deze signaalwoorden en symbolen te verbeteren.

Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor mogelijke gevaren voor persoonlijk letsel. Neem alle veiligheidsboodschappen die op dit symbool volgen in acht om mogelijk letsel of overlijden te voorkomen.

geeft een gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.

geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.

geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.

LET OP geeft informatie aan die betrekking heeft op de bescherming van eigendommen.

Dit symbool betekent dat u de handleiding zorgvuldig moet lezen voordat u de apparatuur gebruikt. De handleiding bevat belangrijke informatie over de veilige en correcte bediening van de apparatuur.

Dit symbool betekent dat u altijd een veiligheidsbril met zijschermen of een veiligheidsbril moet dragen bij het hanteren of gebruiken van deze apparatuur om het risico op oogletsel te verminderen.

Dit symbool geeft het risico aan dat handen, vingers of andere lichaamsdelen bekneld, omwikkeld of geplet raken in de drainagereinigingskabel.

Dit symbool geeft het risico op elektrische schokken aan.

Dit symbool geeft het risico aan van verstrengeling in een riem en katrol.

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR TOEKOMSTIG GEBRUIK!

De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met snoer of uw elektrisch gereedschap op batterijen (draadloos).

Veiligheid van de werkplek

• Houd de werkplek schoon en goed verlicht. Rommelige of donkere plekken nodigen uit tot ongelukken.
• Gebruik elektrisch gereedschap niet in een explosieve omgeving, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die stof of dampen kunnen ontsteken.
• Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleidingen kunnen ertoe leiden dat u de controle verliest.

Elektrische veiligheid

• De stekkers van het elektrisch gereedschap moeten in het stopcontact passen. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongemodificeerde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
• Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
• Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
• Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of de stekker eruit te trekken. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.

* De tekst die wordt gebruikt in het gedeelte Algemene veiligheidswaarschuwingen voor elektrisch gereedschap van deze handleiding is exact, zoals vereist, volgens de toepasselijke UL/CSA/EN 62841-norm. Dit gedeelte bevat algemene veiligheidsmaatregelen voor veel verschillende soorten elektrisch gereedschap. Niet elke voorzorgsmaatregel is van toepassing op elk gereedschap, en sommige zijn niet van toepassing op dit gereedschap.

• Wanneer u buitenshuis met elektrisch gereedschap werkt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik vermindert het risico op elektrische schokken.
• Als het onvermijdelijk is om elektrisch gereedschap op een vochtige plaats te gebruiken, gebruik dan een aardlekschakelaar (GFCI). Het gebruik van een GFCI vermindert het risico op elektrische schokken.

Persoonlijke veiligheid

• Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
• Gebruik persoonlijke beschermingsmiddelen. Draag altijd een oogbescherming. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
• Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de OFF-stand staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap waarbij de schakelaar AAN staat, nodigt uit tot ongelukken.
• Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap AAN zet. Een moersleutel of een sleutel die aan een roterend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
• Reik niet te ver. Zorg er te allen tijde voor dat u stevig staat en in evenwicht bent. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
• Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
• Als er apparaten zijn voorzien voor de aansluiting van stofafzuiging en opvang, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
• Laat de vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van gereedschap niet leiden tot zelfgenoegzaamheid en het negeren van de veiligheidsprincipes van gereedschap. Een onzorgvuldige handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en onderhoud van elektrisch gereedschap

• Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
• Gebruik het elektrische gereedschap niet als de schakelaar het niet AAN en UIT zet. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
• Koppel de stekker los van de stroombron en/of verwijder de batterij, indien afneembaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico dat het elektrische gereedschap per ongeluk start.
• Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
• Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en alle andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren voordat u het gebruikt als het beschadigd is. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
• Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden loopt minder snel vast en is gemakkelijker te controleren.
• Gebruik het elektrische gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrische gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
• Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken zorgen niet voor een veilige hantering en controle van het gereedschap in onverwachte situaties.

Service

• Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap wordt gehandhaafd.

Specifieke veiligheidsinformatie

Dit hoofdstuk bevat belangrijke veiligheidsinformatie die specifiek is voor dit gereedschap.

Lees deze voorzorgsmaatregelen zorgvuldig door voordat u de K-400 Drain Cleaning Machine gebruikt om het risico op elektrische schokken of ander ernstig persoonlijk letsel te verminderen.

BEWAAR DEZE INSTRUCTIES!

Bewaar deze handleiding bij de machine zodat deze door de bediener kan worden gebruikt. De handleiding kan aan de machine worden opgehangen.

Veiligheidswaarschuwingen voor verplaatsbare rioolreinigers

• Test voordat u het gereedschap gebruikt de aardlekschakelaar (GFCI) die bij het netsnoer is geleverd om er zeker van te zijn dat deze correct werkt. Een correct werkende GFCI vermindert het risico op elektrische schokken.
• Gebruik alleen verlengsnoeren die beschermd zijn door een GFCI. De GFCI op het netsnoer van de machine voorkomt geen elektrische schokken door verlengsnoeren.
• Pak de draaiende kabel alleen vast met handschoenen die door de fabrikant worden aanbevolen. Latex of loszittende handschoenen of lappen kunnen om de kabel gewikkeld raken en ernstig persoonlijk letsel veroorzaken.
• Zorg ervoor dat het snijgereedschap niet stopt met draaien terwijl de kabel draait. Dit kan de kabel overbelasten en kan leiden tot verdraaiing, knikken of breken van de kabel en kan leiden tot ernstig persoonlijk letsel.
• Één persoon moet zowel de kabel als de aan/uit-schakelaar bedienen. Als het snijgereedschap niet meer draait, moet de bediener het gereedschap kunnen UITSCHAKELEN om te voorkomen dat de kabel verdraait, knikt en breekt.
• Gebruik latex of rubberen handschoenen in de handschoenen die door de fabrikant worden aanbevolen, een veiligheidsbril, gelaatsschermen, beschermende kleding en een ademhalingsmasker wanneer wordt vermoed dat er chemicaliën, bacteriën of andere giftige of infectieuze stoffen in een afvoerleiding zitten. Afvoeren kunnen chemicaliën, bacteriën en andere stoffen bevatten die brandwonden kunnen veroorzaken, giftig of infectieus kunnen zijn of ander ernstig persoonlijk letsel kunnen veroorzaken.
• Neem goede hygiënemaatregelen in acht. Niet eten of roken tijdens het hanteren of bedienen van het gereedschap. Na het hanteren of bedienen van afvoerreinigingsapparatuur de handen en andere lichaamsdelen die zijn blootgesteld aan de inhoud van de afvoer wassen met warm zeepwater. Dit helpt het risico op gezondheidsrisico's als gevolg van blootstelling aan giftig of infectieus materiaal te verminderen.
• Gebruik de afvoerreiniger alleen voor de aanbevolen afvoermaten. Het gebruik van de verkeerde maat afvoerreiniger kan leiden tot verdraaiing, knikken of breken van de kabel en kan leiden tot persoonlijk letsel.
• Gebruik de machine nooit met de riembeschermer verwijderd. Vingers kunnen bekneld raken tussen de riem en de katrol.
• Houd de gehandschoende hand op de kabel wanneer de machine draait. Dit zorgt voor een betere controle over de kabel en helpt verdraaiing, knikken en breken van de kabel te voorkomen. Verdraaiing, knikken of breken van de kabel kan leiden tot stoot- of beknellingsletsel.
• Plaats de machine binnen 60 cm van de afvoerinlaat of ondersteun de blootliggende kabel op de juiste manier als de afstand groter is dan 60 cm. Grotere afstanden kunnen controleproblemen veroorzaken die leiden tot verdraaiing, knikken of breken van de kabel. Verdraaiing, knikken of breken van de kabel kan leiden tot stoot- of beknellingsletsel.
• Gebruik de machine niet in de REV-stand (achteruit) anders dan beschreven in deze handleiding. Werken in de achteruit kan leiden tot kabelschade en wordt gebruikt om het gereedschap uit verstoppingen te halen.
• Houd uw handen uit de buurt van de draaiende trommel en geleidingsbuis. Steek uw hand niet in de trommel tenzij de machine is losgekoppeld. De hand kan bekneld raken in de bewegende onderdelen.
• Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of haar kunnen vast komen te zitten in bewegende onderdelen.
• Gebruik deze machine niet als de bediener of de machine in het water staat. Het bedienen van de machine in water verhoogt het risico op elektrische schokken.

De EG-verklaring van overeenstemming (890-011320.10) wordt, indien vereist, als een afzonderlijk boekje bij deze handleiding geleverd.

Als u vragen heeft over dit RIDGID^®-product:

• Neem contact op met uw plaatselijke RIDGID-distributeur.
• Ga naar www.RIDGID.com om uw plaatselijke RIDGID-contactpunt te vinden.
• Neem contact op met de technische serviceafdeling van Ridge Tool via rtctechservices@emerson.com of bel in de VS en Canada (800) 5193456.

Beschrijving, specificaties en standaarduitrusting

Beschrijving
De RIDGID^® K-400 Drain Cleaning Machine reinigt afvoerleidingen met een diameter van 1¹/2" tot 4" (40 tot 100 mm) en een lengte van 100 voet (30,5 m), afhankelijk van de grootte van de kabel. De corrosiebestendige kabeltrommel bevat 75 voet (22,5 m) kabel met een diameter van ¹/2" (12 mm) of 100 voet (30,5 m) kabel met een diameter van ³/8" (10 mm). De kabel draait met 170 RPM. De K-400 is niet ontworpen om wortelverstoppingen te verwijderen.

De trommel wordt aangedreven door een ¹/3 pk elektromotor met een geaard elektrisch systeem. Een integrale aardlekschakelaar (GFCI) is ingebouwd in het snoer. Een FOR/OFF/REV-schakelaar (of 1/OFF/2) regelt de rotatie van de trommel en de kabel, en een pneumatische voetschakelaar zorgt voor de AAN/UIT-regeling van de motor.

Het kabelbesturingssysteem bestaat uit een koppelbegrenzer om te voorkomen dat de trommel draait wanneer het gereedschap niet meer draait en het koppel de ingestelde waarde overschrijdt. Dit helpt kabelschade door het omslaan van de kabel in de trommel te voorkomen. De koppelbegrenzer is ontworpen om te werken met RIDGID ³/8" en ¹/2" integraal gewikkelde (IW) kabel, en beschermt mogelijk geen andere kabels.

De "Solid-Core" Integraal gewikkelde kabel is duurzaam en bestand tegen knikken. De kabel heeft een snelkoppelingssysteem voor het aansluiten of loskoppelen van gereedschap.

De optionele AUTOFEED^® maakt het mogelijk om de kabel aan te voeren of terug te halen met een snelheid van 10-14 voet per minuut (3-4,3 m/minuut).

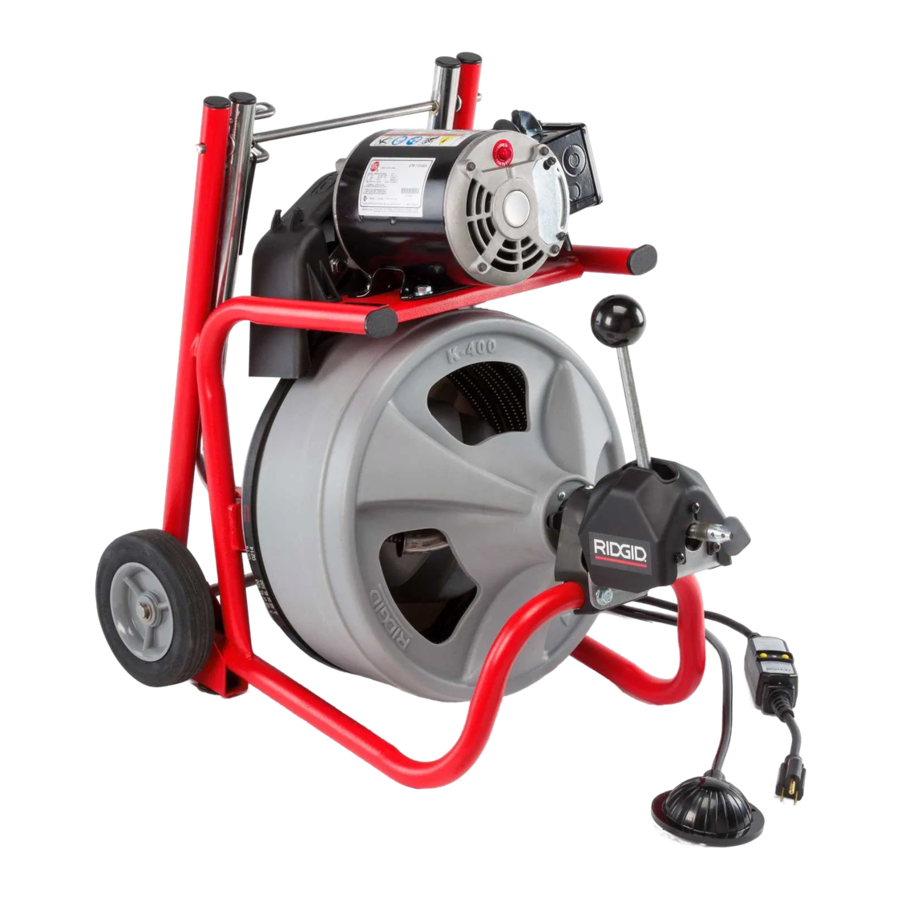

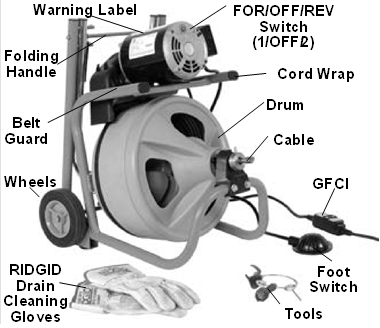

Afbeelding 1 – K-400 trommelmachine

Specificaties
Lijncapaciteit
1½" – 3" (40 mm – 75 mm)
Lijn met ³/8" (10 mm) kabel 3" – 4" (75 mm – 100 mm)
Lijn met ½" (12 mm) kabel De K-400 is niet ontworpen om wortelverstoppingen te verwijderen

Trommelcapaciteit
100' (30,5 m) van ³/8" (10 mm)
Kabeldiameter
75' (22,5 m) van ¹/2" (12 mm)
Kabeldiameter

Motortype Inductie, enkelfasig

Motorvermogen
120V - 230V
1/3 HP - 0,25 kW
6 Amp, 60 Hz- 2,7 Amp, 50 Hz

Onbelast
Snelheid (n_o) 170 RPM -140 RPM
Regeling
Tuimelschakelaar
FOR/OFF/REV-schakelaar en pneumatische voetschakelaar.
Sommige units hebben een 1/OFF/2-draaischakelaar in plaats van een tuimelschakelaar.

Bedrijfstemperatuur 20°F tot 140°F (-6°C tot 60°C)

Gewicht (alleen machine)
40 lbs (18 kg) (met ³/8" x 75' kabel,
zonder AUTOFEED) 66 lbs (30 kg)

Afmetingen:
Lengte 19,75" (500 mm)
Breedte 17,25" (440 mm)
Hoogte 22,6" (575 mm) hendel omlaag, 37,4" (930 mm) hendel omhoog

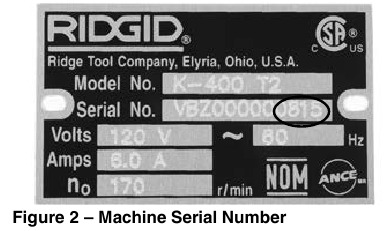

Het serienummer van de machine bevindt zich op de motortafel. De laatste 4 cijfers geven de maand en het jaar van de fabricage aan. (08 = maand, 15 = jaar).

LET OP Deze machine is gemaakt om afvoeren te reinigen. Indien correct gebruikt, zal het geen schade toebrengen aan een afvoer die in goede staat is en correct is ontworpen, geconstrueerd en onderhouden. Als de afvoer in slechte staat is of niet correct is ontworpen, geconstrueerd en onderhouden, is het reinigen van de afvoer mogelijk niet effectief of kan de afvoer beschadigd raken. De beste manier om de staat van een afvoer voor het reinigen te bepalen, is door visuele inspectie met een camera. Onjuist gebruik van deze afvoerreiniger kan de afvoerreiniger en de afvoer beschadigen. Deze machine verwijdert mogelijk niet alle verstoppingen.

Montage van de machine

Om het risico op ernstig letsel tijdens het gebruik te verminderen, volgt u deze procedures voor een correcte montage. De FOR/OFF/REV-schakelaar moet op OFF staan en de machine moet zijn losgekoppeld voordat de montage begint.

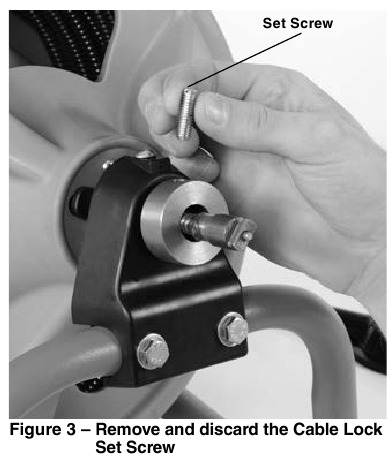

Verwijder en gooi de 5/16 " x 1" borgschroef van de kabelvergrendeling weg van de set collar assembly. De borgschroef van de kabelvergrendeling wordt tijdens het verpakken meegeleverd om te voorkomen dat de kabel tijdens het transport uit de trommel komt (Afbeelding 3).

Wielen monteren

1. Installeer de borgclip in de groef aan één uiteinde van de as.

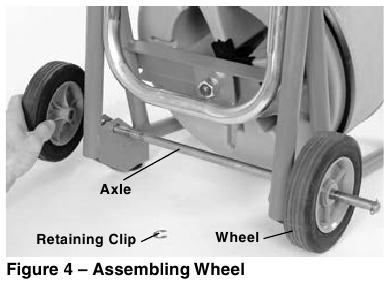

2. Schuif één wiel op de as met de huls van de clip af.(Zie afbeelding 4.)

3. Steek de as volledig door het gat in de beugel.
4. Schuif het tweede wiel op de as, huls eerst.
5. Installeer de borgclip in de groef.

AUTOFEED monteren (optionele uitrusting)

1. Verwijder indien nodig de borgschroef van de kabelvergrendeling van de set collar. (Zie afbeelding 3.)
2. Trek ongeveer 6" (150 mm) kabel uit de machine.
3. Steek de hendel door de AUTOFEED en schroef deze stevig vast.

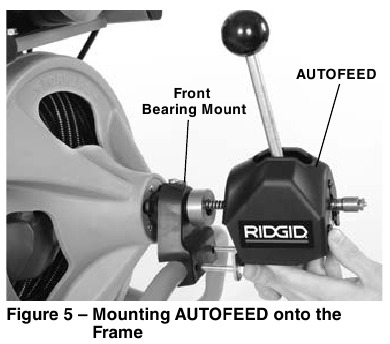

4. Verwijder de bevestigingsmiddelen waarmee de voorlagerbevestiging aan het frame is bevestigd. (Zie afbeelding 5.)

5. Schuif de AUTOFEED-assembly over de kabel en lijn de gaten van de AUTOFEED-beugel uit met de framegaten. De kabel moet ongeveer 2" (50 mm) uit de voorkant van de AUTOFEED steken.

6. Gebruik de meegeleverde bevestigingsmiddelen om de AUTOFEED aan de machine te bevestigen.

Frontgeleidingsslang bevestigen (optionele uitrusting)

1. Verwijder de drie (3) afdekschroeven van de voorkant van de AUTOFEED. Houd de AUTOFEED-afdekking op zijn plaats.

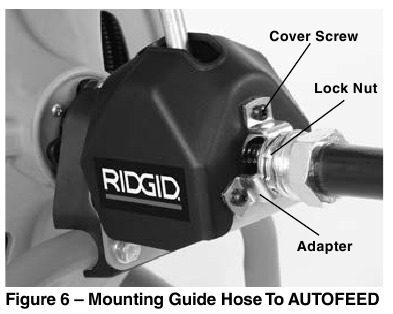

2. Leid de kabel door de geleidingsslangadapter. Bevestig de geleidingsslangadapter aan de voorkant van de AUTOFEED met behulp van de bestaande schroeven, gebruik geen platte ringen. DRAAI NIET TE STRAK AAN.

3. Trek ongeveer 2' (0,6 m) kabel uit de trommel. Voer de kabel in het koppeleinde van de geleidingsslang en door de slang.

4. Schroef de geleidingsslangkoppeling op de adapter. Plaats de slang zo dat de natuurlijke kromming van de slang het pad naar de afvoer volgt. Draai de borgmoer vast om te voorkomen dat de slang draait. (Zie afbeelding 6.)


Inspectie voorafgaand aan de bediening

Inspecteer uw rioolreinigingsmachine voor elk gebruik en verhelp eventuele problemen om het risico op ernstig letsel door elektrische schokken, verdraaide of gebroken kabels, chemische brandwonden, infecties en andere oorzaken te verminderen en schade aan de rioolreiniger te voorkomen. Draag altijd een veiligheidsbril en andere geschikte beschermende middelen bij het inspecteren van uw rioolreiniger.

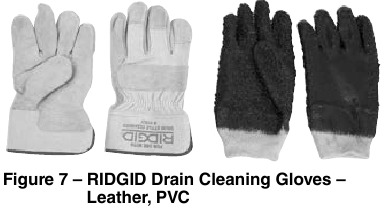

1. Inspecteer de RIDGID-rioolreinigingshandschoenen of -wanten ("handschoenen"). Zorg ervoor dat ze in goede staat zijn, zonder gaten, scheuren of losse delen die vast kunnen komen te zitten in de draaiende kabel. Het is belangrijk om geen onjuiste of beschadigde handschoenen te dragen. De handschoenen beschermen uw handen tegen de draaiende kabel. Als de handschoenen geen RIDGID-rioolreinigingshandschoenen zijn of beschadigd of versleten zijn, gebruik de machine dan niet totdat er RIDGID-rioolreinigingshandschoenen beschikbaar zijn. Zie afbeelding 7.


2. Zorg ervoor dat de rioolreinigingsmachine is losgekoppeld en inspecteer het netsnoer, de aardlekbeveiliging (Ground Fault Circuit Interrupter, GFCI) en de stekker op beschadigingen. Als de stekker is aangepast, de aardingspen mist of als het snoer beschadigd is, gebruik de machine dan niet om elektrische schokken te voorkomen totdat het snoer is vervangen door een gekwalificeerd reparateur.
3. Reinig de rioolreiniger, inclusief handgrepen en bedieningselementen. Dit helpt bij de inspectie en voorkomt dat de machine of bediening uit uw greep glipt. Reinig en onderhoud de machine volgens de onderhoudsinstructies.
4. Inspecteer de rioolreinigingsmachine op de volgende punten:

• Correcte montage en volledigheid.
• Eventuele gebroken, versleten, ontbrekende, verkeerd uitgelijnde of vastzittende onderdelen. Draai de trommel en zorg ervoor dat deze vrij kan draaien.
• Zorg ervoor dat de voetschakelaar is bevestigd aan de rioolreinigingsmachine. Bedien de machine niet zonder de voetschakelaar.
• Controleer of de riembeschermer goed vastzit aan de rioolreiniger. Niet gebruiken zonder beschermkap. Zie afbeelding 1.
• Aanwezigheid en leesbaarheid van het waarschuwingslabel (zie afbeelding 8).
• Inspecteer de AUTOFEED. De AUTOFEED-hendel moet soepel en vrij door het hele bereik bewegen. Controleer of de hendel terugkeert naar de neutrale positie wanneer deze wordt losgelaten (afbeelding 14). Controleer of de AUTO FEED-beschermkap goed op zijn plaats zit.
• Elke toestand die een veilige en normale werking kan verhinderen.

Als er problemen worden gevonden, gebruik de rioolreiniger dan niet totdat de problemen zijn verholpen.

5. Verwijder eventueel vuil van de kabel en de snijgereedschappen. Inspecteer de kabel op slijtage en beschadiging. De plunjerpen van de kabelkoppeling moet vrij bewegen en volledig uitsteken om gereedschap veilig vast te houden. Inspecteer de kabel op:

• Duidelijke platte plekken op de buitenkant van de kabel (de kabel is gemaakt van ronde draad en het profiel moet rond zijn).
• Meerdere of overmatig grote knikken (kleine knikken tot 15 graden kunnen worden rechtgetrokken)
• Ongelijke afstand tussen de kabelspiralen, wat aangeeft dat de kabel is vervormd door uitrekking, knikken of draaien in de achteruit (REV)
• Overmatige corrosie door natte opslag of blootstelling aan chemicaliën in de afvoer.

Al deze vormen van slijtage en beschadiging verzwakken de kabel en maken het verdraaien, knikken of breken van de kabel tijdens gebruik waarschijnlijker. Vervang versleten en beschadigde kabels voordat u de rioolreiniger gebruikt.

Zorg ervoor dat de kabel volledig is ingetrokken, met niet meer dan 150 mm (6") kabel buiten de machine. Dit voorkomt het zwiepen van de kabel bij het opstarten.

6. Inspecteer het gereedschap op slijtage en beschadiging. Vervang indien nodig voordat u de rioolreinigingsmachine gebruikt. Botte of beschadigde snijgereedschappen kunnen leiden tot vastlopen, kabelbreuk en vertragen het reinigingsproces van de afvoer.
7. Zorg ervoor dat de FOR/OFF/REV-schakelaar in de OFF-stand staat.
8. Steek met droge handen het snoer in een correct geaard stopcontact. Test de GFCI in het elektriciteitssnoer om er zeker van te zijn dat deze correct werkt. Wanneer de testknop wordt ingedrukt, moet het indicatielampje uitgaan. Heractiveer door op de resetknop te drukken. Als het indicatielampje aangaat, werkt de GFCI correct. Als de GFCI niet correct werkt, trek dan de stekker uit het stopcontact en gebruik de rioolreinigingsmachine niet totdat de GFCI is gerepareerd.
9. Zet de FOR/OFF/REV-schakelaar in de FOR-stand. Druk op de voetschakelaar en let op de draairichting van de trommel. Als de voetschakelaar de werking van de machine niet regelt, gebruik de machine dan niet totdat de voetschakelaar is gerepareerd. De trommel moet tegen de klok in draaien, gezien vanaf de voorkant van de trommel, en komt overeen met de trommelrichting die op het waarschuwingslabel staat (afbeelding 8).

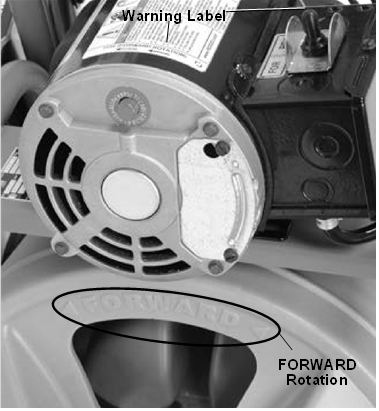

   Afbeelding 8 – Correcte trommelrotatie (FOR-schakelaarpositie)

Laat de voetschakelaar los en laat de trommel volledig tot stilstand komen. Plaats de FOR/OFF/REV-schakelaar in de REV-stand en herhaal de bovenstaande test om te bevestigen dat de rioolreiniger correct in de achteruit werkt. Als de rotatie niet correct is, gebruik de machine dan niet totdat deze is gerepareerd.

10. Nadat de inspectie is voltooid, zet u de FOR/OFF/REV-schakelaar in de OFF-stand en trekt u met droge handen de stekker van de machine uit het stopcontact.

Opstelling van machine en werkgebied

Stel de rioolreinigingsmachine en het werkgebied in volgens deze procedures om het risico op letsel door elektrische schokken, brand, kantelen van de machine, verdraaide of gebroken kabels, chemische brandwonden, infecties en andere oorzaken te verminderen en schade aan de rioolreiniger te voorkomen.

Draag altijd een veiligheidsbril en andere geschikte beschermende middelen bij het opstellen van uw rioolreiniger.

1. Controleer het werkgebied op:

• Voldoende verlichting.
• Ontvlambare vloeistoffen, dampen of stof die kunnen ontbranden. Indien aanwezig, werk dan niet in het gebied totdat de bronnen zijn geïdentificeerd en verholpen. De rioolreiniger is niet explosieveilig en kan vonken veroorzaken.
• Een heldere, vlakke, stabiele en droge plaats voor de machine en de bediener. Gebruik de machine niet terwijl u in het water staat. Verwijder indien nodig het water uit het werkgebied.
• Correct geaard stopcontact met de juiste spanning. Controleer de serienummerplaat van de machine voor de vereiste spanning. Een driepolig of GFCI-stopcontact is mogelijk niet correct geaard. Laat het stopcontact in geval van twijfel inspecteren door een erkende elektricien.
• Een vrij pad naar het stopcontact dat geen potentiële bronnen van schade voor het netsnoer bevat.
• Een vrije doorgang om de rioolreiniger naar het werkgebied te transporteren.

2. Inspecteer de afvoer die moet worden gereinigd. Stel indien mogelijk de toegangspunten tot de afvoer, de afmetingen en lengtes van de afvoer, de afstand tot tanks of hoofdleidingen, de aard van de verstopping, de aanwezigheid van chemicaliën voor het reinigen van de afvoer of andere chemicaliën, enz. vast. Als er chemicaliën in de afvoer aanwezig zijn, is het belangrijk om de specifieke veiligheidsmaatregelen te begrijpen die nodig zijn om met die chemicaliën te werken. Neem contact op met de fabrikant van de chemicaliën voor de vereiste informatie.
   Verwijder indien nodig de armatuur (watercloset, enz.) om toegang te krijgen tot de afvoer. Voer de kabel niet door een armatuur. Dit kan de rioolreiniger en de armatuur beschadigen.
3. Bepaal de juiste apparatuur voor de toepassing. Zie Specificaties.
   Rioolreinigers voor andere toepassingen zijn te vinden in de RIDGID-catalogus, online op www.RIDGID.com
4. Zorg ervoor dat de machine correct is geïnspecteerd.
5. Plaats indien nodig beschermhoezen in het werkgebied. Het rioolreinigingsproces kan rommelig zijn.
6. Breng de rioolreinigingsmachine langs het vrije pad naar het werkgebied. Voordat u de machine verplaatst, moet u ervoor zorgen dat de hendel in de omhoogpositie is vergrendeld voor transport (zie afbeelding 9). Gebruik de juiste tiltechnieken als de machine moet worden opgetild. Wees voorzichtig bij het verplaatsen van apparatuur op en af trappen en wees u bewust van mogelijke uitglijgevaren. Draag geschikt schoeisel om uitglijden te voorkomen.

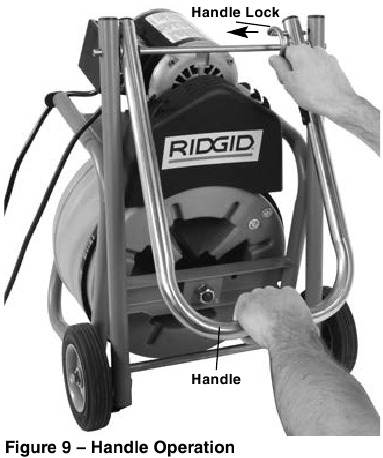

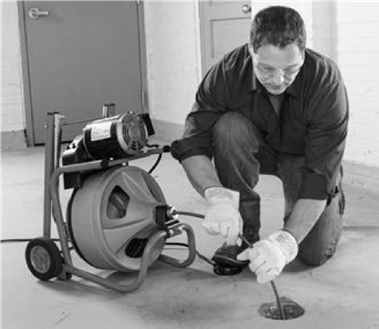

7. Plaats de rioolreinigingsmachine zo dat de K-400-kabeluitgang zich binnen 0,6 m (2 voet) van de afvoertoegang bevindt. Grotere afstanden vanaf de afvoertoegang vergroten het risico op verdraaien of knikken van de kabel. Als de machine niet kan worden geplaatst met de trommelopening binnen 0,6 m (2') van de afvoertoegang, verleng dan de afvoertoegang terug tot binnen 0,6 m (2') van de kabeluitgang met een pijp en fittingen van dezelfde grootte. Onjuiste kabelondersteuning kan ervoor zorgen dat de kabel knikt en verdraait en kan de kabel beschadigen of de bediener verwonden. (Zie afbeelding 10.) Als u een voorste geleidingsslang gebruikt, plaats de machine dan zo dat er minstens 150 mm (6") van de geleidingsslang in de afvoeropening kan worden geplaatst.

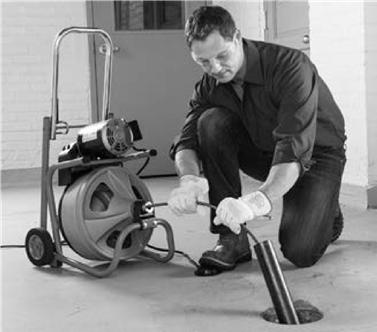

   Afbeelding 10 – Voorbeeld van het verlengen van de afvoer tot binnen 0,6 m (2') van de kabeluitgang
8. Beoordeel het werkgebied en bepaal of er barrières nodig zijn om omstanders uit de buurt van de rioolreiniger en het werkgebied te houden. Het rioolreinigingsproces kan rommelig zijn en omstanders kunnen de bediener afleiden.
9. Selecteer het juiste gereedschap voor de omstandigheden. Als de aard van de obstructie onbekend is, is het een goede gewoonte om een rechte of bolvormige boor te gebruiken om de obstructie te onderzoeken en een stuk van de obstructie op te halen voor inspectie.

Zodra de aard van de obstructie bekend is, kan een geschikt gereedschap voor de toepassing worden geselecteerd. Een goede vuistregel is om te beginnen met het laten lopen van het kleinste beschikbare gereedschap door de verstopping om het opgestuwde water te laten stromen en het vuil en de snijresten af te voeren terwijl de afvoer wordt gereinigd. Zodra de afvoer open is en stroomt, kunnen andere gereedschappen die geschikt zijn voor de verstopping worden gebruikt. Over het algemeen mag het grootste gebruikte gereedschap niet groter zijn dan de binnendiameter van de afvoer minus 2,5 cm (één inch).

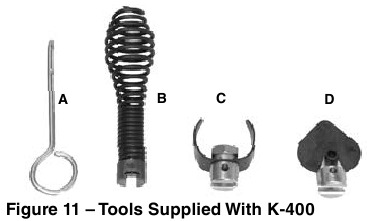

De K-400 wordt geleverd met dit gereedschap (afbeelding 11).

1. Kabelsleutel
2. De T-202 bolboor – voor het onderzoeken van de verstopping en het verwijderen van verstoppingen zoals haar, enz.
3. De T-205 "C"-frees – voor gebruik bij vetverstoppingen en het reinigen van de wanden van de pijp.
4. De T-211 spadefrees – voor gebruik na een boor en voor het openen van vloerafvoeren.

De juiste gereedschapsselectie is afhankelijk van de specifieke omstandigheden van elke klus en wordt overgelaten aan het oordeel van de gebruiker.

Er zijn diverse andere kabelhulpstukken verkrijgbaar die worden vermeld in het hoofdstuk Optionele uitrusting van deze handleiding. Andere informatie over kabelhulpstukken is te vinden in de RIDGID-catalogus en online op www.RIDGID.com of www.RIDGID.eu.

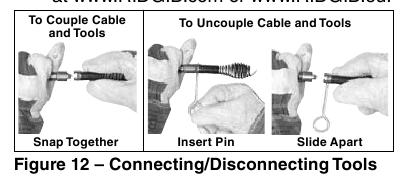

10. Installeer het gereedschap veilig aan het uiteinde van de kabel. Met de T-gleufkoppeling kan het snijgereedschap op de kabelkoppeling worden geschoven. Zorg ervoor dat de veerbelaste plunjer in de kabelkoppeling vrij beweegt en het gereedschap vasthoudt. Als de pen in de ingetrokken positie blijft steken, kan het snijgereedschap tijdens gebruik losraken. Om het snijgereedschap te verwijderen, steekt u de kabelsleutel in het gat in de koppeling om de plunjer in te drukken en schuift u de koppeling uit elkaar (zie afbeelding 12).

11. Plaats de voetschakelaar zo dat deze gemakkelijk toegankelijk is. U moet de kabel kunnen vasthouden en bedienen, de voetschakelaar bedienen en de FOR/OFF/REV-schakelaar kunnen bereiken.
12. Controleer of de FOR/OFF/REV-schakelaar in de OFF-stand staat.
13. Laat het snoer langs het vrije pad lopen. Steek de stekker van de rioolreiniger met droge handen in een correct geaard stopcontact. Houd alle aansluitingen droog en van de grond. Als het netsnoer niet lang genoeg is, gebruik dan een verlengsnoer dat:

• In goede staat verkeert
• Een driepolige stekker heeft zoals op de DrainCleaner.
• Geschikt is voor gebruik buitenshuis en een W of W-A in de snoeraanduiding bevat (d.w.z. SOW).
• Voldoende draaddikte heeft. Gebruik voor verlengsnoeren tot 15,2 m (50') lang 16 AWG (1,5 mm²) of zwaarder. Gebruik voor verlengsnoeren van 15,2 m - 30,5 m (50'-100') lang 14 AWG (2,5 mm²) of zwaarder.

Bij gebruik van een verlengsnoer beschermt de GFCI op de rioolreiniger het verlengsnoer niet. Als het stopcontact niet GFCI-beveiligd is, is het raadzaam om een GFCI van het plug-in-type te gebruiken tussen het stopcontact en het verlengsnoer om het risico op een schok te verminderen als er een fout in het verlengsnoer zit.

Gebruiksaanwijzing

Draag altijd een veiligheidsbril om uw ogen te beschermen tegen vuil en andere vreemde voorwerpen.

Draag uitsluitend RIDGID-afvoerreinigingshandschoenen of -wanten ("handschoenen"). Grijp de draaiende kabel nooit vast met iets anders, inclusief een handschoen of een doek. Ze kunnen om de kabel gewikkeld raken, waardoor handblessures kunnen ontstaan. Draag uitsluitend latex of rubberen handschoenen onder RIDGID-afvoerreinigingshandschoenen. Gebruik geen beschadigde afvoerreinigingshandschoenen.

Gebruik altijd geschikte persoonlijke beschermingsmiddelen tijdens het hanteren en gebruiken van afvoerreinigingsapparatuur. Afvoeren kunnen chemicaliën, bacteriën en andere stoffen bevatten die giftig of infectieus kunnen zijn, brandwonden of andere problemen kunnen veroorzaken. Geschikte persoonlijke beschermingsmiddelen omvatten altijd een veiligheidsbril en RIDGID-afvoerreinigingshandschoenen en kunnen apparatuur omvatten zoals latex of rubberen handschoenen, gezichtsschermen, veiligheidsbrillen, beschermende kleding, ademhalingstoestellen en schoeisel met stalen neuzen.

Zorg ervoor dat het snijgereedschap niet stopt met draaien terwijl de machine draait. Dit kan de kabel overbelasten en kan leiden tot draaien, knikken of breken van de kabel. Draaien, knikken of breken van de kabel kan leiden tot stoot- of beknellingsletsel.

Houd de gehandschoende hand op de kabel wanneer de machine draait. Dit zorgt voor een betere controle over de kabel en helpt draaien, knikken en breken van de kabel te voorkomen. Draaien, knikken of breken van de kabel kan leiden tot stoot- of beknellingsletsel.

Plaats de machine binnen zestig centimeter van de afvoerinlaat of ondersteun de blootliggende kabel op de juiste wijze als de afstand groter is dan zestig centimeter. Grotere afstanden kunnen controleproblemen veroorzaken die leiden tot draaien, knikken of breken van de kabel. Draaien, knikken of breken van de kabel kan leiden tot stoot- of beknellingsletsel.

Eén persoon moet zowel de kabel als de voetschakelaar bedienen. Als het snijgereedschap stopt met draaien, moet de operator de motor van de machine kunnen uitschakelen om draaien, knikken en breken van de kabel te voorkomen. Draaien, knikken of breken van de kabel kan leiden tot stoot- of beknellingsletsel.

Volg de bedieningsinstructies om het risico op letsel door gedraaide of gebroken kabels, rondzwaaiende kabeluiteinden, het kantelen van de machine, chemische brandwonden, infecties en andere oorzaken te verminderen.

1. Zorg ervoor dat de machine en de werkplek correct zijn opgesteld en dat de werkplek vrij is van omstanders en andere afleidingen.
2. Trek de kabel uit de trommel en voer deze in de afvoer. Duw de kabel zo ver mogelijk in de afvoer. Er moet minstens 30 cm kabel in de afvoer zitten, zodat het uiteinde van de kabel niet uit de afvoer komt en rondzwaait wanneer de machine wordt gestart. Leid de kabel rechtstreeks van de uitlaat van de machine naar de afvoeropening en minimaliseer blootliggende kabel en veranderingen van richting. Buig de kabel niet te strak - dit kan het risico op draaien of breken vergroten.
3. Neem een juiste bedieningspositie in.

• Zorg ervoor dat u de AAN/UIT-werking van de voetschakelaar kunt regelen en de voetschakelaar indien nodig snel kunt loslaten. Stap nog niet op de voetschakelaar.
• Zorg ervoor dat u een goede balans hebt, niet te ver hoeft te reiken en niet op de voetschakelaar, de afvoerreinigingsmachine, de afvoer of andere gevaren kunt vallen.
• U moet te allen tijde minstens één hand op de kabel kunnen plaatsen om de kabel te bedienen en te ondersteunen.
• U moet de FOR/-OFF/REV-schakelaar kunnen bereiken.

Deze bedieningspositie helpt de controle over de kabel en de machine te behouden. (Zie Afbeelding 13.)

Afbeelding 13 – In werkpositie, handmatig toevoeren van kabel

4. Zet de FOR/OFF/REV-schakelaar in de FOR (VOORUIT) stand. Trap de voetschakelaar nog niet in. FOR/OFF/REV verwijst naar de trommel-/kabelrotatie en niet naar de richting van de kabelbeweging. Draai de kabel niet in de achteruit, behalve zoals specifiek beschreven in deze instructies. Het laten draaien van de afvoerreiniger in REV (ACHTERUIT) kan de kabel beschadigen.

Bediening

De K-400 rioolreinigingsmachine is verkrijgbaar in twee verschillende toevoerconfiguraties: handmatige toevoer of AUTOFEED. Een K-400 die wordt geleverd met de AUTOFEED kan de kabel ofwel met de AUTOFEED toevoeren, ofwel door de kabel handmatig uit de trommel te trekken en in de afvoer te voeren. Met de AUTOFEED kunt u naar behoefte heen en weer schakelen tussen de bedieningsmethoden. Als een AUTOFEED niet beschikbaar is, kan de K-400 alleen handmatig worden gebruikt.

De kabel in de afvoer voeren

Handmatige bediening

1. Controleer of er minstens 0,3 m kabel in de afvoer zit.
2. Pak de blootliggende kabel vast met beide gehandschoende handen met gelijke tussenruimte en trek 150 mm - 300 mm kabel uit de trommel zodat er een lichte buiging in de kabel zit. Gehandschoende handen moeten op de kabel liggen om de kabel te controleren en te ondersteunen. Onjuiste kabelondersteuning kan ervoor zorgen dat de kabel knikt of draait en kan de kabel beschadigen of de bediener verwonden. Zorg ervoor dat de kabeluitlaat van de rioolreiniger zich binnen 0,6 m van de afvoeropening bevindt (Afbeelding 13.).
3. Druk op de voetschakelaar om de machine te starten. De persoon die de kabel bedient, moet ook de voetschakelaar bedienen. Bedien de rioolreiniger niet met één persoon die de kabel bedient en een andere persoon die de voetschakelaar bedient. Dit kan leiden tot verdraaiing, knikken en breken van de kabel.
4. Voer de roterende kabel in de afvoer. De roterende kabel werkt zich een weg in de afvoer terwijl u met gehandschoende handen op de kabel duwt. Zorg ervoor dat de kabel zich niet buiten de afvoer ophoopt, buigt of kromt. Dit kan ervoor zorgen dat de kabel draait, knikt of breekt.
5. Wanneer de kabel in de afvoeropening is gevoerd, trekt u nog eens 0,15 - 0,3 m kabel uit de trommel en gaat u door met het voeden van de roterende kabel in de afvoer.

AUTOFEED-bediening

1. Controleer of er minstens 0,3 m kabel in de afvoer zit.
2. Pak met een gehandschoende hand dicht bij het midden van de blootliggende kabellengte vast. Gehandschoende hand moet op de kabel liggen om de kabel te controleren en te ondersteunen. Onjuiste kabelondersteuning kan ervoor zorgen dat de kabel knikt of draait en kan de kabel beschadigen of de bediener verwonden. Zorg ervoor dat de kabeluitlaat van de rioolreiniger zich binnen 0,6 m van de afvoeropening bevindt. Plaats de andere hand op de AUTOFEED-hendel. De AUTOFEED-hendel moet zich in de neutrale (verticale) stand bevinden (zie Afbeelding 14). Zie "Machine gebruiken met een geleideslang aan de voorkant" als u een geleideslang gebruikt.

3. Druk op de voetschakelaar om de machine te starten. De persoon die de kabel bedient, moet ook de voetschakelaar bedienen. Bedien de rioolreiniger niet met één persoon die de kabel bedient en een andere persoon die de voetschakelaar bedient. Dit kan leiden tot verdraaiing, knikken en breken van de kabel.

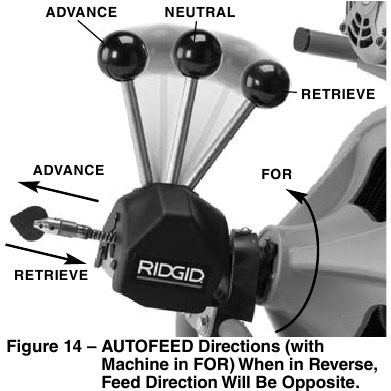

4. Terwijl de kabel in de FOR (VOORUIT) richting draait, beweegt u de AUTOFEED-bedieningshendel in de richting van de afvoer, naar de ADVANCE (VOORUIT) positie (Afbeelding 14 &15). Hierdoor wordt de kabel uit de machine gevoerd. De roterende kabel zal in de afvoer werken terwijl u de kabel met uw gehandschoende hand bedient. Zorg ervoor dat de kabel zich niet buiten de afvoer ophoopt, buigt of kromt. Dit kan ervoor zorgen dat de kabel draait, knikt of breekt.

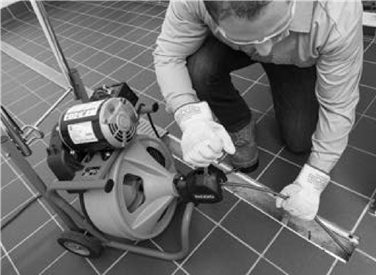

   Afbeelding 15 – K-400 bedienen met AUTOFEED

Door sifons of andere overgangen gaan

Als het moeilijk is om de kabel door een sifon of andere fitting te krijgen, kunnen de volgende methoden of combinaties van methoden worden gebruikt.

• Scherpe stoten van de kabel, zowel met als zonder de kabel te draaien, kunnen de kabel helpen door een sifon te komen.
• In sommige gevallen, met de schakelaar in de OFF (UIT) stand, kan het met de hand draaien van de trommel de oriëntatie van de snijder veranderen, zodat deze de fitting gemakkelijker kan passeren.
• Laat de rioolreiniger enkele seconden in de REV-rotatie draaien terwijl u op de kabel duwt. Doe dit alleen zo lang als nodig is om de kabel door de sifon te krijgen. Het laten draaien van de kabel in de achteruit kan de kabel beschadigen.
• Bevestig een enkel gedeelte (slechts één gedeelte) van C-9 kabel als een flexibele voorspankabel tussen het uiteinde van de kabel en het gereedschap.

Als deze opties niet werken, overweeg dan om een kabel met een kleinere diameter of flexibelere kabel te gebruiken, of een andere rioolreiniger.

De afvoer reinigen

Wanneer u de kabel in de afvoer voert, kunt u zien dat de kabel vertraagt of zich buiten de afvoer ophoopt. Houd altijd uw handen op de kabel. U kunt voelen dat de kabel begint te winden of op te laden (dit kan aanvoelen alsof de kabel begint te draaien of kronkelen). Dit kan een overgang in de afvoer zijn (sifon, bocht, enz.), ophoping in de afvoer (vet, enz.) of de werkelijke verstopping. Voer de kabel langzaam en voorzichtig in. Laat de kabel zich niet buiten de afvoer ophopen. Dit kan ervoor zorgen dat de kabel draait, knikt of breekt.

Let op de hoeveelheid kabel die in de afvoer is gevoerd. Het voeren van kabel in een grotere afvoer, septic tank of soortgelijke overgang kan ervoor zorgen dat de kabel knikt of knoopt en niet uit de afvoer kan worden verwijderd. Minimaliseer de hoeveelheid kabel die in de overgang wordt gevoerd om problemen te voorkomen. Elke wikkel van de kabel in de trommel is ongeveer 1,1 m.

De verstopping bewerken

Als het uiteinde van de kabel niet meer draait, reinigt hij de afvoer niet meer. Als het uiteinde van de kabel vast komt te zitten in de verstopping en de stroom naar de rioolreiniger wordt gehandhaafd, begint de kabel op te winden (dit kan aanvoelen alsof de kabel begint te draaien of kronkelen). Het hebben van een hand op de kabel stelt u in staat om deze opwinding te voelen en de kabel te controleren.

Als het kabeluiteinde stopt met draaien of als de kabel begint op te winden, trekt u de kabel onmiddellijk terug uit de obstructie.

• Handmatige bediening – Trek aan de kabel om het kabeluiteinde los te maken van de verstopping.
• AUTOFEED-bediening – Beweeg de AUTOFEED-hendel naar de machine in de richting van de terugtrekpositie om het kabeluiteinde los te maken van de verstopping.

Laat de kabel niet draaien als de kabel vastzit in een verstopping. Als het kabeluiteinde stopt met draaien en de trommel blijft draaien, kan de kabel draaien, knikken of breken.

Zodra het kabeluiteinde vrij is van de verstopping en weer draait, kunt u het kabeluiteinde langzaam terug in de verstopping voeren. Probeer het kabeluiteinde niet door de verstopping te forceren. Laat het draaiende uiteinde "stilstaan" in de verstopping om het volledig af te breken. Handmatige bediening kan in deze gevallen de beste controle geven. Bewerk het gereedschap op deze manier totdat u volledig voorbij de verstopping(en) bent en de afvoer stroomt.

Tijdens het bewerken van de verstopping kunnen het gereedschap en de kabel verstopt raken met vuil en snijresten van de verstopping. Dit kan verdere voortgang verhinderen. De kabel en het gereedschap moeten uit de afvoer worden gehaald en het vuil moet worden verwijderd. Zie het gedeelte over "De kabel terughalen".

Omgaan met een vastzittend gereedschap

Als het gereedschap stopt met draaien en de kabel niet uit de verstopping kan worden getrokken, laat u de voetschakelaar los terwijl u de kabel stevig vasthoudt. Laat, indien geïnstalleerd, de AUTOFEED-hendel los om terug te keren naar de neutrale (rechte) positie. Verwijder de handen niet van de kabel, anders kan de kabel knikken, draaien en breken. De motor stopt en de kabel en trommel kunnen achteruit draaien totdat de energie die in de kabel is opgeslagen, is ontlast. Verwijder de handen niet van de kabel totdat de spanning is losgelaten. Plaats de FOR/OFF/REV (VOORUIT/UIT/ACHTERUIT) schakelaar in de OFF (UIT) positie.

De koppelbegrenzer helpt kabelschade door het omslaan van de kabel in de trommel te voorkomen door de trommel en kabelrotatie te stoppen wanneer het koppel de instelling overschrijdt. De motor blijft draaien zolang de voetschakelaar wordt ingedrukt, maar de trommel en kabel stoppen met draaien wanneer de koppelbegrenzerinstelling wordt overschreden. De koppelbegrenzer kan niet alle kabelschade in de trommel voorkomen en kan het omslaan van de kabel buiten de trommel niet voorkomen. Als de trommel stopt met draaien, draaien de kabel en het gereedschap ook niet.

Een vastzittend gereedschap losmaken

Als het gereedschap vastzit in de verstopping, met de FOR/OFF/REV (VOORUIT/UIT/ACHTERUIT) schakelaar in de OFF (UIT) positie en de voetschakelaar losgelaten, probeer dan de kabel los te trekken van de verstopping. Als het gereedschap niet loskomt van de verstopping, plaatst u de FOR/OFF/REV (VOORUIT/UIT/ACHTERUIT) schakelaar in de REV (ACHTERUIT) positie. Pak de kabel met beide gehandschoende handen vast, druk de voetschakelaar enkele seconden in en trek aan de kabel totdat deze vrij is van de verstopping. Gebruik de machine niet langer dan nodig in de REV (ACHTERUIT) positie om het snijgereedschap los te maken van de verstopping, anders kan kabelschade optreden. Plaats de FOR/OFF/REV (VOORUIT/UIT/ACHTERUIT) schakelaar in de FOR (VOORUIT) positie en ga verder met het reinigen van de afvoer.

De kabel terughalen

1. Zodra de afvoer open is, start u indien mogelijk een waterstroom in de afvoer om het vuil uit de leiding te spoelen en de kabel te helpen reinigen terwijl deze wordt teruggehaald. Dit kan worden gedaan door een slang in de afvoeropening te laten lopen, een kraan in het systeem open te zetten of andere methoden. Let op het waterniveau, omdat de afvoer weer verstopt kan raken.
2. De FOR/OFF/REV (VOORUIT/UIT/ACHTERUIT) schakelaar moet in de FOR (VOORUIT) positie staan – haal de kabel niet terug met de schakelaar in de REV (ACHTERUIT) positie, dit kan de kabel beschadigen. Net als bij het voeren van de kabel in de afvoer, kunnen kabels vast komen te zitten tijdens het terughalen.

• Handmatige bediening – Met beide gehandschoende handen met gelijke tussenruimte op de blootliggende kabel voor controle, trekt u telkens 0,15 0,3 m kabellengte uit de afvoer en voert u deze in de trommel. Ga door met het terughalen van de kabel totdat het kabeluiteinde zich net binnen de afvoeropening bevindt.
• AUTOFEED-bediening – Met één hand in de buurt van het midden van de blootliggende kabellengte, beweegt u de toevoerhendel naar de machine om de kabel terug te halen. De roterende kabel zal zich een weg uit de afvoer en terug in de trommel werken. Ga door met het terughalen van de kabel totdat het kabeluiteinde zich net binnen de afvoeropening bevindt. Laat de AUTOFEED-hendel los om terug te keren naar de neutrale positie.

3. Laat de voetschakelaar los, zodat de trommel volledig tot stilstand kan komen. Trek het uiteinde van de kabel niet uit de afvoer terwijl de kabel draait. De kabel kan rondzwepen en ernstig letsel veroorzaken. Let op de kabel tijdens het terughalen, omdat het kabeluiteinde nog steeds vast kan komen te zitten.
4. Plaats de FOR/OFF/REV (VOORUIT/UIT/ACHTERUIT) in de OFF (UIT) positie. Trek de resterende kabel met gehandschoende handen uit de afvoer en voer deze in de rioolreiniger. Verander indien nodig het gereedschap en ga door met reinigen volgens het bovenstaande proces. Meerdere passes door een leiding worden aanbevolen voor een volledige reiniging.

Machine gebruiken met een geleideslang aan de voorkant

De geleideslang aan de voorkant is een optioneel accessoire om armaturen te helpen beschermen en de vloeistof en het vuil dat van de kabel wordt gegooid, op te vangen. Het kan alleen worden gebruikt met een AUTOFEED. Het gebruik van de geleideslang aan de voorkant kan de feedback van de kabel verminderen, waardoor het moeilijker wordt om te zien welke omstandigheden de kabel tegenkomt. Dit kan de kans op schade aan de kabel vergroten. Het gebruik van de geleideslang aan de voorkant maakt het moeilijker om heen en weer te schakelen tussen handmatige en AUTOFEED-bediening.

Het gebruik van een machine met de geleideslang aan de voorkant is vergelijkbaar met het gebruik van een machine met de AUTOFEED. Volg de instructies met de volgende uitzonderingen:

• Plaats bij het opzetten van de machine de geleideslang minstens 15 cm in de afvoer.
• In plaats van de kabel vast te houden, houdt u de geleideslang vast.Zie Afbeelding 16. Controleer altijd de geleideslang en ondersteun de kabel goed om te voorkomen dat de kabel draait, knikt of breekt.

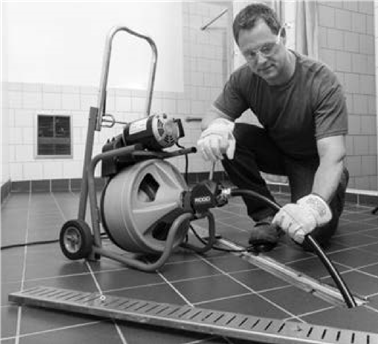

  Afbeelding 16 – Machine gebruiken met geleideslang

Let bij het gebruik van een geleideslang aan de voorkant op hoe de geleideslang in uw hand aanvoelt en let op de trommelrotatie. Omdat de geleideslang over de kabel ligt, is er minder gevoeligheid voor de belasting van de kabel en is het moeilijker om te zien of het gereedschap draait of niet. Als het gereedschap niet draait, wordt de afvoer niet gereinigd.

Als het gereedschap vast blijft zitten in de verstopping, stop dan met het gebruik van de AUTOFEED (laat de toevoerhendel in de neutrale positie staan) en bewerk de kabel handmatig. Om dit te doen, moet de kabel uit de afvoer worden gehaald en de geleideslang worden verwijderd om een goede positionering van de machine ten opzichte van de afvoer en toegang tot de kabel mogelijk te maken. Probeer de kabel niet met de hand te bewerken met de geleideslang aan de voorkant op zijn plaats.

Zorg er bij het terughalen van de kabel voor dat u de kabel stopt voordat het gereedschap in het uiteinde van de geleideslang wordt getrokken om schade te voorkomen.

Onderhoudsinstructies

De FOR/OFF/REV-schakelaar moet op OFF staan en de machine moet zijn losgekoppeld voordat er onderhoud wordt uitgevoerd.

Draag altijd een veiligheidsbril en andere geschikte beschermende uitrusting bij het uitvoeren van onderhoud.

Reiniging

De machine moet naar behoefte worden gereinigd met warm zeepsop en/of desinfectiemiddelen. Zorg ervoor dat er geen water in de motor of andere elektrische onderdelen komt. Zorg ervoor dat het apparaat volledig droog is voordat u het aansluit en gebruikt.

Kabels

Kabels moeten na elk gebruik grondig met water worden doorgespoeld om schadelijke effecten van sediment en rioolreinigingsmiddelen te voorkomen. Spoel de kabel na elk gebruik met water en verwijder vuil uit de trommel door de machine naar voren te kantelen om sediment enz. te verwijderen, wat de kabel kan aantasten.

De plunjerpen van de kabelconnector kan worden gesmeerd met lichte machineolie.

AUTOFEED

Spoel na elk gebruik de AUTOFEED-eenheid af met water en smeer deze in met lichte machineolie.

Smering

Over het algemeen heeft de rioolreiniger geen smering nodig. Als de trommel wordt verwijderd of vervangen, smeer dan de lagers in met goed universeel vet.

Voorste geleideslang

Spoel de geleideslang na gebruik door met water en laat hem leeglopen.

Verwijderen/installeren van riem

1. Verwijder de riembeschermer door de bevestigingsschroeven naast de motor te verwijderen. Gebruik de rioolreiniger niet zonder riembeschermer.
2. Houd de riemspanner aan de zijkant en verwijder de riem van de trommel en de poelie.(Zie afbeelding 17.) Schuif de riem naar de voorkant van de machine, in de buurt van de voorste lagerbevestiging.
3. Verwijder de bouten en moeren waarmee de voorste lagerbevestiging en AUTOFEED (zie afbeelding 5) op hun plaats worden gehouden. Trek de trommel en de voorste lagerbevestiging voldoende naar voren om de riem van de machine te schuiven, tussen de voorste lagerbevestiging en het frame.
4. Herhaal de procedure om de riem te vervangen. Als u de riem vervangt, past u de draaimomentbegrenzer aan zoals hieronder beschreven.

Draaimomentbegrenzer aanpassen

De K-400 Drain Cleaner is uitgerust met een draaimomentbegrenzer om kabelbeschadiging door omslaan in de trommel te helpen voorkomen.

De draaimomentbegrenzer zorgt ervoor dat de riem slipt wanneer het draaimoment een bepaalde waarde overschrijdt. De draaimomentbegrenzer is in de fabriek ingesteld en hoeft in de meeste gevallen nooit te worden aangepast. Als er tijdens gebruik overmatige riemslip optreedt, kan deze procedure worden gebruikt om de instelling van de draaimomentbegrenzer te controleren en aan te passen. Bovendien moet de draaimomentbegrenzer worden gecontroleerd en aangepast als de riem wordt vervangen.

LET OP Pas de draaimomentbegrenzer niet buiten het gespecificeerde bereik aan. Het instellen van de draaimomentbegrenzer buiten het gespecificeerde bereik kan leiden tot schade aan de machine en de kabel.

1. Verwijder de riembeschermer door de bevestigingsschroeven naast de motor te verwijderen.
2. Controleer de opening tussen de spiraalveren van de draaimomentbegrenzer in het midden van de veer.(Zie afbeelding 17.) Dit kan worden gemeten met een set voelermaatjes.

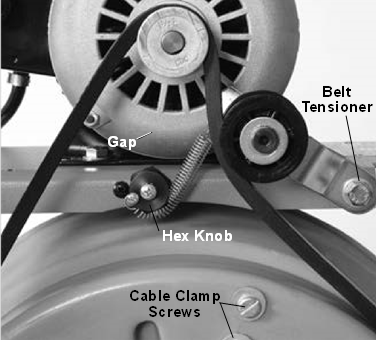

   Afbeelding 17 – Draaimomentbegrenzer aanpassen. (Weergegeven met verwijderde riembeschermer)
3. De draaimomentbegrenzer is correct ingesteld als de opening 0,048" (1,22 mm) tot 0,060" (1,52 mm) is, ongeveer de dikte van een Amerikaanse dubbeltje. Als de opening binnen dit bereik ligt, is de draaimomentbegrenzer correct ingesteld en is er geen aanpassing nodig.
4. Als de draaimomentbegrenzer buiten het acceptabele bereik ligt, moet de draaimomentbegrenzer worden aangepast.
5. Draai de schroef in het midden van de zeskantknop ongeveer 3 slagen los.
6. Trek de zeskantknop iets naar buiten. Als de opening moet worden vergroot, draait u de knop met de klok mee naar de volgende platte kant van de zeskantknop. Als de opening moet worden verkleind, draait u tegen de klok in naar de volgende platte kant van de zeskantknop.
7. Herhaal de stappen 2-5 totdat de opening van de spiraalveer correct is.
8. Draai de schroef van de zeskantknop vast.
9. Plaats de beschermer terug. Gebruik de rioolreiniger niet zonder riembeschermer.

Kabel vervangen

Kabel uit de trommel verwijderen

1. Trek overtollige kabel uit de trommel, zodat de kabelbeugel toegankelijk is.
2. Draai de schroeven aan de achterkant van de trommel los waarmee de kabelklemmen(afbeelding 17) en de achterplaat tegen de achterwand van de trommel worden bevestigd.
3. Trek het uiteinde van de oude kabel uit de trommel en gooi deze weg.

Vervangkabel installeren

1. Om de kabelinstallatie te vereenvoudigen, rolt u de nieuwe kabel volledig af voordat u verdergaat. Wees voorzichtig bij het verwijderen van de kabel uit de verpakking. De kabel staat onder spanning en kan de gebruiker raken. Door een bocht van 30 graden op ongeveer 4" (100 mm) van het trommeluiteinde van de kabel toe te voegen, kan deze gemakkelijker in de trommel worden gebracht.
2. Steek ongeveer 24" (0,8 m) kabel door de geleidebuis in de trommel. De kabel moet in de trommel in een richting tegen de klok in worden opgerold (afbeelding 18).

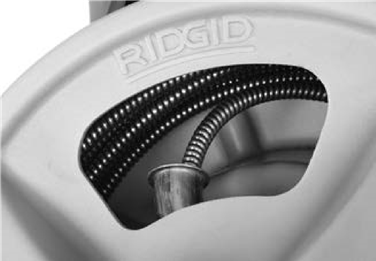

   Afbeelding 18 – Wikkel de kabel zoals afgebeeld in de trommel

3. Reik in de trommel en manoeuvreer het uiteinde van de kabel zo dat deze zich tussen de kabelklem en de achterplaat bevindt. Het uiteinde van de kabel moet minstens 3" (75 mm) voorbij de klem uitsteken.
4. Draai de schroeven weer vast om de kabel tegen de achterplaat en de achterwand van de trommel te klemmen.
5. Voer de kabel in de trommel.

Optionele uitrusting

Om het risico op ernstig letsel te verminderen, gebruikt u alleen optionele uitrusting die speciaal is ontworpen en aanbevolen voor gebruik met de RIDGID K-400 Drain Cleaning Machine, zoals de uitrusting die hier wordt vermeld.

IW (Integral Wound) Solid Core Kabels

		Catalogusnr.	Modelnr.	Beschrijving	Gewicht
					lb.	kg
		87577	C-31IW	50' (15 m) IW-kabel	18	8,2
		87582 87587 91037	C-32IW C-33IW —	75' (23 m) IW-kabel 100' (30 m) IW-kabel Reparatie-eindstuk voor 3/8" IW-kabel	26 34 0,5	11,8 15,4 0,2
		87592 87597 91042	C-44IW C-45IW —	50' (15 m) IW-kabel 75' (23 m) IW-kabel Reparatie-eindstuk voor 1/2" IW-kabel	27 39 0,6	12,2 17,7 0,3

	Catalogusnr.	Modelnr.	Beschrijving	Gewicht
				lb.	kg
	41937	—	RIDGID Rioolreinigingshandschoenen, leer	1/2	0,2
	70032	—	RIDGID Rioolreinigingshandschoenen, PVC
	59230	A-13	Pensleutel voor 3/8" kabel	—	—
	52343	—	K-400 AUTOFEED-eenheid	3,14	1,42
	26778	—	Geleideslang	2	1

Gereedschap en vervangende messen – passen op ³/8" en ½" kabels
Past op C-31IW, C-32IW, C-33IW, C-44IW en C-45IW

	Catalogusnr.	Modelnr.	Beschrijving	Vervangende mes(sen)
	62995	T-202	Bolboor, 11/8" buitendiameter	—
	63065	T-217	Druppelkop, 4" lang	—
	63005	T-205	"C"-snijder 13/8"	97835
	63010	T-206	Trechterboor, 3" lang	—
	63035	T-211	Spadesnijder, 13/8"	97825
	49002	T-260	Gereedschapsset (3/8" - K-400) T-202 bolboor T-205 "C"-snijder T-211 spadesnijder A-13 pensleutel	—

Zie de RIDGID-catalogus online op www.RIDGID.com of bel de Ridge Tool Technical Service Department (800) 519-3456 voor een volledige lijst van RIDGID optionele uitrusting die beschikbaar is voor dit gereedschap.

Machine opslag

De rioolreiniger en kabels moeten droog en binnenshuis worden bewaard of goed worden afgedekt als ze buiten worden bewaard. Bewaar de machine in een afgesloten ruimte die buiten het bereik van kinderen en mensen die niet bekend zijn met rioolreinigers is. Deze machine kan ernstig letsel veroorzaken in de handen van ongetrainde gebruikers.

Service en reparatie

Onjuist onderhoud of reparatie kan ervoor zorgen dat hulpstukken onveilig zijn om mee te werken.

De "Onderhoudsinstructies" zullen de meeste onderhoudsbehoeften van deze machine dekken. Alle problemen die niet in dit hoofdstuk worden behandeld, mogen alleen worden behandeld door een erkende RIDGID-servicetechnicus.

Het gereedschap moet naar een RIDGID Independent Service Center worden gebracht of naar de fabriek worden geretourneerd. Gebruik alleen RIDGID-serviceonderdelen.

Voor informatie over het dichtstbijzijnde RIDGID In dependent Service Center of andere service- of reparatievragen:

• Neem contact op met uw lokale RIDGID-distributeur.
• Ga naar www.RIDGID.com om uw lokale RIDGID-contactpunt te vinden.
• Neem contact op met de Ridge Tool Technical Service Department via rtctechservices@emerson.com, of bel in de VS en Canada (800) 5193456.

Probleemoplossing

PROBLEEM	MOGELIJKE REDEN	OPLOSSING
Kabel knikt of breekt.	Kabel wordt geforceerd.	Forceer de kabel niet! Laat de snijder het werk doen.
	Kabel gebruikt in verkeerde pijp.	Gebruik de juiste kabel voor de pijp.
	diameter. Motor staat in de achteruit.	Gebruik de achteruit alleen als de kabel vast komt te zitten
	Kabel blootgesteld aan zuur.	in de pijp. Reinig en olie de kabels routinematig.
	Kabel is versleten.	Vervang de kabel als deze versleten is.
	Kabel niet goed ondersteund.	Ondersteun de kabel goed, zie instructies.
	Koppelbegrenzer niet goed afgesteld.	Stel de koppelbegrenzer goed af.
Trommel stopt terwijl de voetschakelaar is ingedrukt. Herstart wanneer de voetschakelaar opnieuw wordt ingedrukt.	Gat in voetschakelaar of slang.	Vervang het beschadigde onderdeel.
	Gat in luchtschakelaar.	Als er geen probleem wordt gevonden met het pedaal of de slang, vervang dan de luchtschakelaar.
Trommel draait in de ene richting maar niet in de andere.	Defecte FOR/OFF/REV-schakelaar.	Vervang de schakelaar.
Aardlekschakelaar schakelt uit wanneer de machine is aangesloten of wanneer het voetpedaal wordt ingedrukt.	Beschadigd netsnoer.	Vervang de snoerset.
	Kortsluiting in de motor.	Breng de motor naar uw dichtstbijzijnde RIDGID Independent Service Center.
	Defecte aardlekschakelaar.	Vervang de snoerset die een aardlekschakelaar bevat.
	Vocht in de motor, schakelkast of op de stekker.	Breng de afvoerreiniger naar uw dichtstbijzijnde RIDGID Independent Service Center.
Motor draait, maar de trommel niet.	Koppelbegrenzer slipt omdat im-	Stel de koppelbegrenzer goed af.
	correct afgesteld. Koppelbegrenzer slipt omdat de kabel wordt geforceerd.	Forceer de kabel niet.
	Riem niet op trommel of katrol.	Installeer de riem opnieuw.
AUTOFEED werkt niet.	AUTOFEED vol met vuil.	Reinig AUTOFEED.
	AUTOFEED heeft smering nodig.	Smeer AUTOFEED.
Machine wiebelt of beweegt tijdens het reinigen van de afvoer.	Kabel niet gelijkmatig verdeeld.	Trek alle kabels eruit en voer ze opnieuw in, gelijkmatig verdeeld.
	Grond niet vlak.	Plaats op een vlakke, stabiele ondergrond.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download RIDGID K-400 Handleiding

Beschikbare talen
