Inleiding

Gefeliciteerd met het feit dat u een gebruiker bent geworden van deze notebook, de fraai ontworpen notebook. U zult een plezierige en professionele ervaring hebben met het gebruik van deze prachtige notebook. We zijn er trots op gebruikers te kunnen vertellen dat deze notebook grondig is getest en gecertificeerd door onze reputatie voor onovertroffen betrouwbaarheid en klanttevredenheid.

Uitpakken

Pak eerst de verzenddoos uit en controleer alle items zorgvuldig. Als een van de meegeleverde items beschadigd is of ontbreekt, neem dan onmiddellijk contact op met uw lokale dealer. Bewaar ook de doos en het verpakkingsmateriaal voor het geval u het apparaat in de toekomst moet verzenden. Het pakket moet de volgende items bevatten:

• Notebook
• Snelstartgids
• AC/DC-adapter en AC-stroomkabel
• Optionele draagtas

Productoverzicht

Dit gedeelte biedt een beschrijving van de basisaspecten van de notebook. Het helpt je om meer te weten te komen over het uiterlijk van deze notebook voordat je hem gebruikt. Houd er rekening mee dat de hier getoonde afbeeldingen alleen ter referentie zijn.

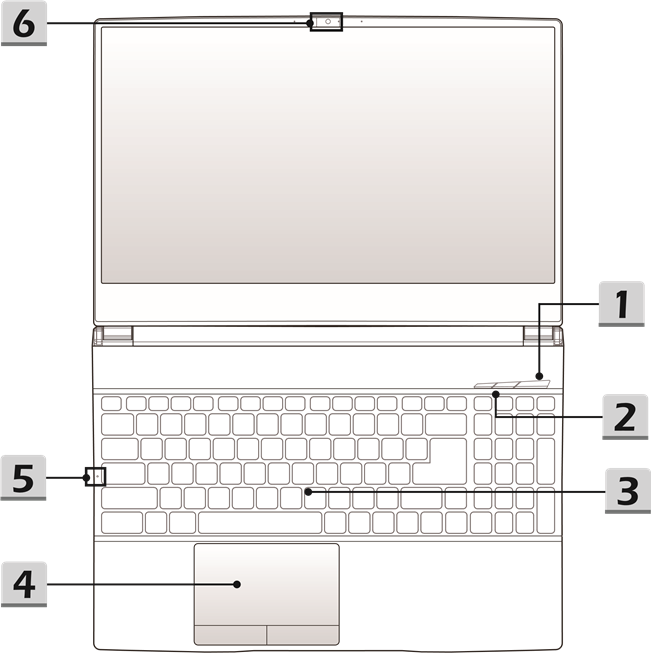

Bovenaanzicht

De afbeelding van het bovenaanzicht en de onderstaande beschrijving leiden je door het belangrijkste bedieningsgebied van je notebook.

1. Aan/uit-knop / Aan/uit-led/ GPU-modusled
   Aan/uit-knop


• Druk op deze toets om de notebook in te schakelen.
• Als de notebook is ingeschakeld, druk dan snel op deze toets om de computer in de slaapstand te zetten. Druk nogmaals om het systeem uit de slaapstand te halen.
• Houd deze toets lang ingedrukt om de notebook indien nodig opnieuw in te stellen.

Aan/uit-led/ GPU-modusled

• Brandt wit wanneer de notebook is ingeschakeld en de UMA GPU-modus is geselecteerd.
• Brandt oranje wanneer de optioneel ondersteunde discrete GPU-modus is geselecteerd.
• De led knippert wanneer de notebook in de slaapstand gaat.
• De led gaat uit wanneer de notebook is uitgeschakeld.

2. Snelstartknoppen

Gebruik de snelstartknoppen om de specifieke applicaties of tools te activeren. De volgende snelstartknoppen werken alleen in het besturingssysteem als de benodigde applicaties zijn geïnstalleerd.

• Op deze notebook kan een unieke keyboard manager-applicatie zijn voorgeïnstalleerd, SSE (SteelSeries Engine). Met deze applicatie kunnen gebruikers verschillende combinaties van sneltoetsen op het toetsenbord hebben, die afzonderlijk zijn gedefinieerd voor specifieke gelegenheden.

• De SSE-functie is alleen beschikbaar op de notebook met per-toets RGB-verlicht toetsenbord.
• Gebruik deze knop om het SSE-profiel te openen.

• Op deze notebook kan een gaming-hulpprogramma zijn voorgeïnstalleerd, Dragon Center, dat gebruikers een verbluffende en efficiënte oplossing biedt bij het spelen van games.

• Gebruik deze knop om de Dragon Center-applicatie te openen.

• Gebruik deze knop om de ventilatorsnelheid te maximaliseren om de algehele temperatuur van de notebook te verlagen.

3. Toetsenbord
   Het ingebouwde toetsenbord biedt alle functies van een notebooktoetsenbord. Raadpleeg Het toetsenbord gebruiken voor meer informatie.
4. Touchpad
   Dit is het aanwijsapparaat van de notebook.
5. Statusled
   Caps Lock

   Brandt wanneer de Caps Lock-functie is geactiveerd.
6. Webcam/ Webcam-led/ Interne microfoon
   • Deze ingebouwde webcam kan worden gebruikt voor het maken van foto's, video-opnamen of vergaderingen, enzovoort.
   • De webcam-ledindicator, naast de webcam, knippert wanneer de webcamfunctie is geactiveerd; de led gaat uit wanneer deze functie is uitgeschakeld.
   • De ingebouwde microfoon deelt dezelfde functie als een externe microfoon.

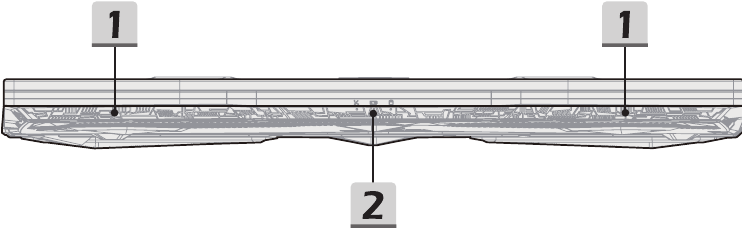

Vooraanzicht

1. Stereoluidsprekers
   Deze notebook kan zijn uitgerust met ingebouwde stereoluidsprekers die geluid van hoge kwaliteit leveren en de HD-audiotechnologie ondersteunen.
2. Statusled

   Draadloos LAN (WiFi)

   • De led brandt wanneer de WLAN-functie (WiFi) is ingeschakeld.
   • De led gaat uit wanneer deze functie is uitgeschakeld.

     Batterijstatus

   • De led brandt wanneer de batterij wordt opgeladen.
   • De led wordt oranje wanneer de batterij bijna leeg is.
   • Knippert continu als de batterij defect is. Als het probleem aanhoudt, neem dan contact op met je plaatselijke erkende winkelier of servicecentrum.
   • De batterijled gaat uit wanneer de batterij volledig is opgeladen of wanneer de AC/DC-adapter is losgekoppeld.

     Indicator schijfactiviteit

     De led knippert wanneer het systeem de interne opslagstations opent.

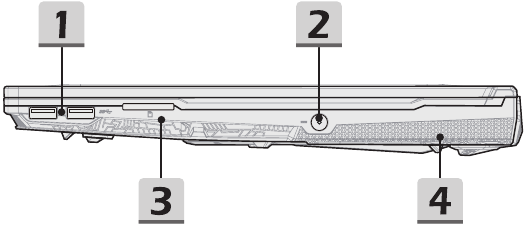

Rechterzijaanzicht

1. USB 3.2 Gen 1-poort
   USB 3.2 Gen 1, de SuperSpeed USB, levert de hogere interfacesnelheden voor het aansluiten van verschillende apparaten, zoals opslagapparaten, harde schijven of videocamera's, en biedt meer voordelen ten opzichte van snelle gegevensoverdracht.
2. Stroomaansluiting
   Deze connector is bedoeld om de AC/DC-adapter aan te sluiten en de notebook van stroom te voorzien. Raadpleeg "Beginnen met het gebruik van de notebook" voor meer informatie.
3. Kaartlezer
   De ingebouwde kaartlezer ondersteunt verschillende soorten geheugenkaarten. Raadpleeg de Specificaties voor meer informatie.
4. Ventilator
   De ventilator is ontworpen om het systeem te koelen. BLOKKEER de ventilator NIET voor luchtcirculatie.

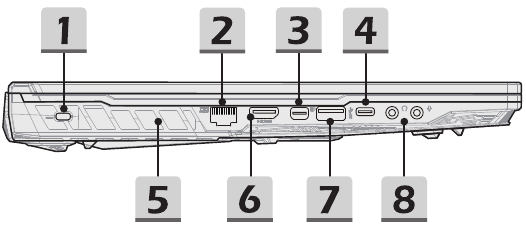

Linkerzijaanzicht

1. Kensington-slot
   Deze notebook is voorzien van een Kensington-slotgat, waarmee gebruikers de notebook op zijn plaats kunnen vastzetten.
2. RJ-45-connector
   De Ethernet-connector, met optioneel ondersteunde transmissiesnelheid van 10/100/1000 megabit per seconde, wordt gebruikt om een LAN-kabel aan te sluiten voor een netwerkverbinding.
3. Mini-DisplayPort
   De Mini-DisplayPort is een verkleinde versie van de DisplayPort, met een geschikte adapter kan de Mini-DisplayPort worden gebruikt om schermen met een VGA-, DVI- of HDMI-interface aan te sturen.
4. USB 3.2 Gen 1-poort (Type C)
   USB 3.2 Gen 1, de SuperSpeed USB, levert de hogere interfacesnelheden voor het aansluiten van verschillende apparaten, zoals opslagapparaten, harde schijven of videocamera's, en biedt meer voordelen ten opzichte van snelle gegevensoverdracht.
   De slanke en elegante USB Type C-connector heeft een omkeerbare stekkeroriëntatie en kabelrichting en ondersteunt 5V/3A draagbaar laadvermogen wanneer er AC-stroom is aangesloten. De maximale draagbare laadvermogenslimiet kan echter oplopen tot 5V/1,5A wanneer er DC-batterijstroom is aangesloten.
5. Ventilator
   De ventilator is ontworpen om het systeem te koelen. BLOKKEER de ventilator NIET voor luchtcirculatie.
6. HDMI-connector
   HDMI (High-Definition Multimedia Interface) technologie is de toonaangevende interface en de-factostandaard voor het aansluiten van high-definition (HD) en ultra high-definition (UHD) apparatuur.
7. USB 3.2 Gen 1-poort
   USB 3.2 Gen 1, de SuperSpeed USB, levert de hogere interfacesnelheden voor het aansluiten van verschillende apparaten, zoals opslagapparaten, harde schijven of videocamera's, en biedt meer voordelen ten opzichte van snelle gegevensoverdracht.
8. Audio-poorten

   Microfoon

   Gebruikt voor een externe microfoon.

   Koptelefoon uit/ S/PDIF uit

   • Een poort voor luidsprekers of een koptelefoon.
   • Sluit hier de voorluidsprekers aan.
   • De S/PDIF-poort is ook aanwezig voor digitale audiotransmissie naar externe luidsprekers via een optische vezelkabel.

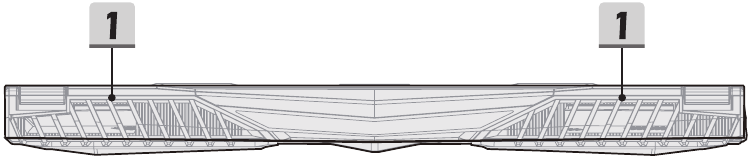

Achteraanzicht

1. Ventilator
   De ventilator is ontworpen om het systeem te koelen. BLOKKEER de ventilator NIET voor luchtcirculatie.

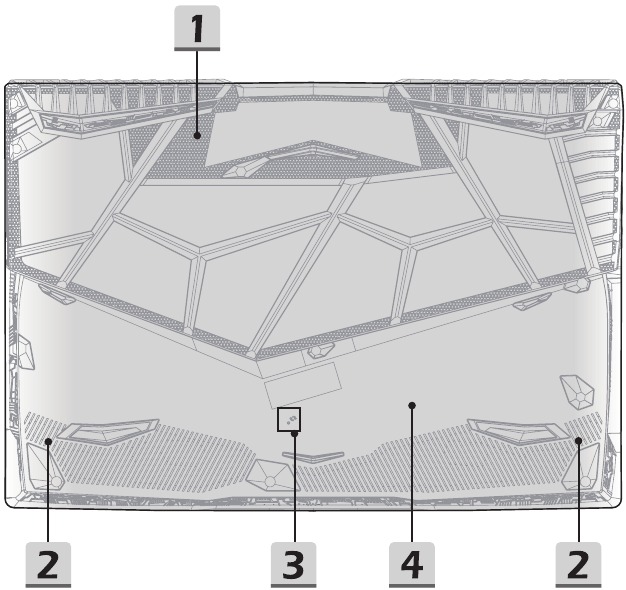

Onderaanzicht

1. Ventilator
   De ventilator is ontworpen om het systeem te koelen. BLOKKEER de ventilator NIET voor luchtcirculatie.
2. Stereoluidsprekers
   Deze notebook kan zijn uitgerust met ingebouwde stereoluidsprekers die geluid van hoge kwaliteit leveren en de HD-audiotechnologie ondersteunen.
3. Batterijresetgat
   Wanneer de systeemfirmware (EC) wordt geüpgraded of het systeem vastloopt,
   1. schakel je de notebook uit;
   2. verwijder je de AC-voeding;
   3. gebruik je een rechtgebogen paperclip en steek je deze gedurende 10 seconden in dit gat;
   4. sluit je de AC-voeding aan;
   5. schakel je de notebook in.
4. SSD-slot 1
   Deze notebook is uitgerust met een SSD M.2-slot dat het SSD-apparaat met PCIe- of SATA-interface ondersteunt. Neem contact op met de geautoriseerde dealer of het servicecentrum voor productservice.

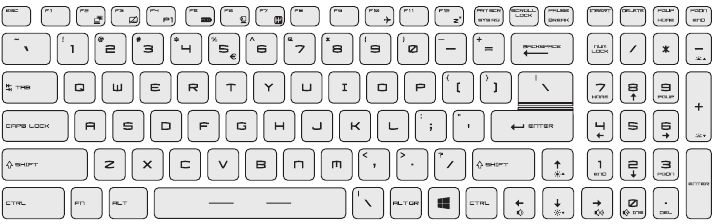

Het toetsenbord gebruiken

Deze notebook is voorzien van een volledig functioneel toetsenbord. Om ervoor te zorgen dat het toetsenbord goed functioneert, is het noodzakelijk om de benodigde toepassingen te installeren voordat je de functie toetsen van het toetsenbord gebruikt.

Gebruik de FN-toetsen op het toetsenbord om de specifieke toepassingen of tools te activeren. Met behulp van deze toetsen kunnen gebruikers efficiënter werken.

Windows-toets

Je kunt de Windows-logotoets op het toetsenbord vinden die wordt gebruikt om Windows-specifieke functies uit te voeren, zoals het openen van het Startmenu en het starten van het snelmenu.

Sneltoetsen

• Deze notebook kan vooraf zijn geïnstalleerd met een gaming-hulpprogramma, Dragon Center, dat gebruikers een verbaasde en efficiënte oplossing biedt bij het spelen van games.
• Druk op zowel de FN- als de F4-toetsen om de Dragon Center-toepassing te starten.

• Druk op de toetsen FN en F5 om over te schakelen naar de modus Super Battery, de energiebesparende modus die wordt aangeboden door Dragon Center.

• Druk op de toetsen FN en F6 om de functie Webcam in te schakelen. Druk nogmaals om het uit te schakelen.
• De webcam is uitgeschakeld onder standaardinstellingen.

• Druk herhaaldelijk op de toetsen FN en F7 om te schakelen tussen Extreme Performance/ Balanced/ Silent/ Super Battery/ User, afhankelijk van uw voorkeur, de gebruikersscenario's die worden aangeboden door Dragon Center.
• Raadpleeg de Notebook Software Application Manual voor meer informatie.

• Druk herhaaldelijk op de toetsen FN en F10 om de vliegtuigmodus in of uit te schakelen.

Touchpad uitschakelen of inschakelen

Schakel de touchpad-functie in of uit.

Slaapstand activeren

Forceer de computer in de slaapstand (afhankelijk van de systeemconfiguratie). Druk op de aan/uit-knop om het systeem uit de slaapstand te halen.

Schakel weergave

Schakel de beeldschermuitvoermodus tussen het LCD-scherm, de externe monitor en beide.

Meerdere monitoren gebruiken

Als gebruikers een extra monitor op de notebook aansluiten, detecteert het systeem automatisch de aangesloten externe monitor. Gebruikers kunnen de weergave-instellingen aanpassen.

• Sluit de monitor aan op de notebook.
• Houd de Windows-toets ingedrukt en druk vervolgens op de [P]-toets om [Project] te openen.
• Selecteer hoe je je beeldscherm wilt projecteren op het tweede scherm uit de selecties Alleen pc-scherm, Dupliceren, Uitbreiden en Alleen tweede scherm.

Helderheid van het scherm aanpassen

Verhoog de helderheid van het LCD-scherm.

Verlaag de helderheid van het LCD-scherm.

Geluidsniveau van de luidspreker aanpassen

Verhoog het volume van de ingebouwde luidspreker.

Verlaag het volume van de ingebouwde luidspreker.

Schakel het geluid van de ingebouwde luidsprekers uit.

Helderheid van de toetsenbordachtergrondverlichting LED aanpassen (optioneel)

Verhoog het helderheidsniveau van de LED's van de toetsenbordachtergrondverlichting.

Verlaag het helderheidsniveau van de LED's van de toetsenbordachtergrondverlichting.

Applicatie: True Color (optioneel)

Deze notebook kan vooraf zijn geïnstalleerd met de True Color-applicatie. Met deze applicatie kunnen gebruikers verschillende kleurinstellingen selecteren voor de beste kijkervaring.

• Houd de FN-toets ingedrukt en druk vervolgens op de Z-toets om de True Color-applicatie te starten.

• Houd de FN-toets ingedrukt en druk vervolgens op de A-toets om verschillende weergavemodi te wijzigen.

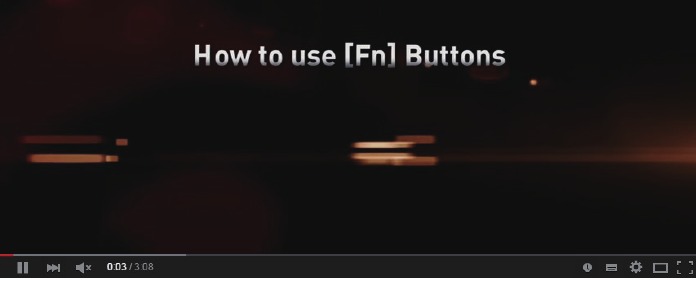

Video: [Fn]-knoppen gebruiken

Bekijk de instructievideo op: https://www.youtube.com/watch?v=u2EGE1rzfrQ

YouTube

Youku

Specificaties

De hier vermelde specificaties zijn slechts ter referentie en kunnen zonder voorafgaande kennisgeving worden gewijzigd. De daadwerkelijk verkochte producten verschillen per regio.

Bezoek de officiële MSI-website op www.msi.com of neem contact op met de lokale detailhandelaren voor de juiste specificaties van het product dat de gebruiker heeft gekocht.

Fysieke eigenschappen
Afmetingen	357,7 (B) x 248 (D) x 26,9 (H) mm
Gewicht	2,34 kg
CPU
Pakket	FP5
Mobiele processor	De nieuwste AMD ® Ryzen TM-processorfamilie
Geheugen
Technologie	DDR4, 2400
Geheugen	2 x SO-DIMM-slots
Maximum	Tot 32 GB
Stroom
AC/DC-adapter	1 x 180W, 19,5V Ingang: 100-240V~, 50/60Hz Uitgang: 19,5V , 9,23A
Batterij	6-cellen
RTC-batterij	Ja
Opslag
HDD	1 x SATA-interface voor 2,5-inch HDD-apparaat
SSD	1 x M.2-slot, ondersteunt PCIe- of SATA-SSD-apparaat
I/O-poort
USB	3 x USB 3.2 Gen 1 1 x USB 3.2 Gen 1 Type C
Audio	1 x Microfoon-ingang 1 x Koptelefoon-uitgang (S/PDIF-Out ondersteund)
Video	1 x HDMI 1 x Mini-DisplayPort
LAN	1 x RJ-45
Kaartlezer	1 x SD3.0/ SD/ MMC
Communicatiepoort
LAN	Ondersteund
Draadloos LAN	Ondersteund
Bluetooth	Ondersteund
Display
LCD-type	15.6" FHD LED-paneel
Video
Graphics	Ondersteunt afzonderlijke en UMA-graphics
VRAM	GDDR6, gebaseerd op GPU-structuur
Webcam
Resolutie	HD
Audio
Interne luidsprekers	2 x stereoluidsprekers
Beveiliging
Trusted Platform Module (optioneel)	TPM 2.0 is een hardwarematig versleutelingsapparaat dat samenwerkt met softwarematige maatregelen om een geavanceerdere en veiligere gegevensbescherming te vormen. TPM-functionaliteiten kunnen indien van toepassing worden ge-/deactiveerd in de BIOS-instellingen. Met professionele versies van Windows is BitLocker de standaardconsole die beschikbaar is voor TPM-communicatie voor gegevensversleutelingsdoeleinden.

Veiligheidsinstructies

Lees de veiligheidsinstructies zorgvuldig en grondig door. Alle voorzorgsmaatregelen en waarschuwingen op de apparatuur of in de gebruikershandleiding moeten in acht worden genomen.

• Vervanging van een batterij door een onjuist type dat een beveiliging kan omzeilen.
• Het weggooien van een batterij in vuur of een hete oven, of het mechanisch pletten of snijden van een batterij, dat kan leiden tot een explosie.
• Het achterlaten van een batterij in een omgeving met een extreem hoge temperatuur die kan leiden tot een explosie of het lekken van brandbare vloeistof of gas.
• Een batterij die is blootgesteld aan een extreem lage luchtdruk die kan leiden tot een explosie of het lekken van brandbare vloeistof of gas.

• Steek de stekker van het netsnoer in een stopcontact dat te allen tijde gemakkelijk toegankelijk is.
• Verbreek de stroomtoevoer naar de notebook door de stekker van het netsnoer uit het stopcontact te trekken.
• Als er een netsnoer met 3-polige stekker bij de verpakking is geleverd, steek het netsnoer dan altijd in een geaard stopcontact. Verwijder de aardingspin van het netsnoer niet, omdat dit een belangrijke veiligheidsvoorziening is.
• Gebruik altijd de AC/DC-adapter en het netsnoer die zijn goedgekeurd door MSI, of een compatibele die is aangeschaft bij MSI.
• Plaats het netsnoer zo dat mensen er niet snel op zullen stappen. Plaats niets bovenop het netsnoer.

• Plaats de notebook altijd op een stabiele, vlakke, harde ondergrond voordat u hem installeert.
• Leg de notebook niet op een onstabiele ondergrond tijdens het gebruik, zoals uw schoot, bed, kussen of bank, enz...
• Bedek de ventilatieopeningen van de notebook niet om te voorkomen dat de notebook oververhit raakt.

Slik de batterij niet in. Als de knoopcelbatterij wordt ingeslikt, kan dit ernstige interne brandwonden veroorzaken en tot de dood leiden. Houd nieuwe en gebruikte batterijen uit de buurt van kinderen.

Houd de notebook uit de buurt van vocht en hoge temperaturen.

Houd de sterke magnetische of elektrische objecten altijd uit de buurt van de notebook.

• Laat de notebook niet achter in een ongeconditioneerde omgeving met een opslagtemperatuur boven 60ºC (140ºF) of onder 0ºC (32ºF), wat de notebook kan beschadigen.
• Deze notebook moet worden gebruikt bij een maximale omgevingstemperatuur van 35ºC (95ºF).

• Giet nooit vloeistof in de opening die de apparatuur kan beschadigen of een elektrische schok kan veroorzaken.
• Gebruik nooit chemische stoffen om het oppervlak van deze apparatuur af te vegen, zoals het toetsenbord, het touchpad en de notebookbehuizing.

Als een van de volgende situaties zich voordoet, laat de apparatuur dan controleren door een onderhoudsmonteur:

• Het netsnoer of de stekker is beschadigd.
• Er is vloeistof in de apparatuur doorgedrongen.
• De apparatuur is blootgesteld aan vocht.
• De apparatuur heeft niet goed gewerkt of u kunt hem niet aan het werk krijgen volgens de gebruikershandleiding.
• De apparatuur is gevallen en beschadigd.
• De apparatuur vertoont duidelijke tekenen van breuk.

Kenmerken van groene producten

• Verminderd energieverbruik tijdens gebruik en stand-by
• Beperkt gebruik van stoffen die schadelijk zijn voor het milieu en de gezondheid
• Gemakkelijk te demonteren en te recyclen
• Verminderd gebruik van natuurlijke hulpbronnen door recycling te stimuleren
• Verlengde levensduur van het product door eenvoudige upgrades
• Verminderde productie van vast afval door terugnamebeleid
