PURE EVOKE-1 XT Prestige Handleiding

Inleiding

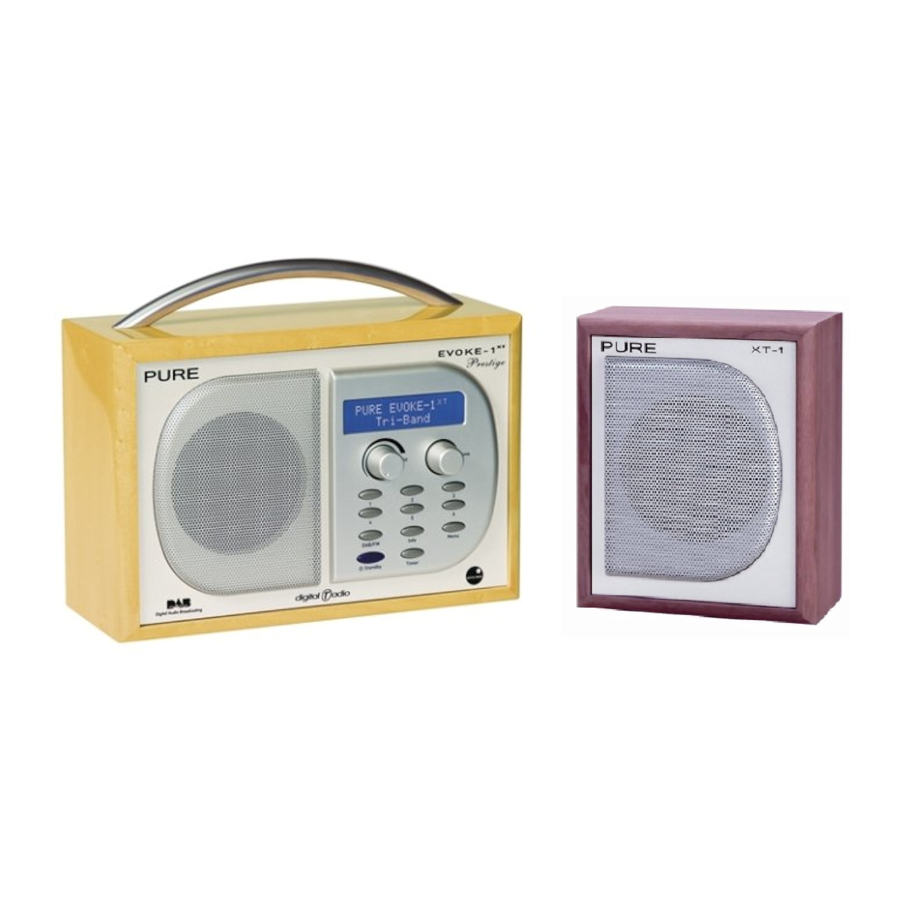

De EVOKE-1^XT Prestige Edition is een DAB digitale radio voor de veeleisende radioluisteraar die begrijpt dat een unieke technologie een speciale radio vereist. Een echte houten kast in hoogglans walnootfineer zorgt voor de looks, hifi-kwaliteit versterkers en luidsprekers zorgen voor een werkelijk verbluffende geluidskwaliteit en de akoestisch afgestemde afzonderlijke luidspreker zorgt voor een echte stereoscheiding. Alles bij elkaar een ongeëvenaarde luisterervaring.

Deze handleiding biedt richtlijnen over hoe u het beste uit uw radio kunt halen en wat u moet doen als u problemen ondervindt. De snelstartgids biedt installatie-informatie en een samenvatting van de belangrijkste functies van de radio. Lees de veiligheids- en onderhoudsinstructies hieronder en registreer uw product online of met de garantiekaart.
EVOKE-1^XT Prestige - een klasse apart.

Bediening en aansluitingen

Voorpaneel

1. Autotune – druk kort in om alleen de Britse Band III te scannen.
   Houd ongeveer twee seconden ingedrukt om het volledige bereik van digitale frequenties in Band III te scannen.
2. Stand-by - druk hierop om te schakelen tussen stand-by en inschakelen
3. Timer - druk hierop en gebruik Tune om een countdown-timer in te stellen die een alarm laat horen na de periode die u hebt ingesteld (bereik van 1 minuut tot 23 uur 59 minuten)
4. Info - druk herhaaldelijk om de tekst onderaan het display te wijzigen, bijvoorbeeld scrollende tekst of tijd en datum.
5. Menu - druk hierop om het instellingenmenu te openen en te verlaten, draai aan de Tune-knop om door een optie te scrollen en druk erop om een optie te selecteren.
6. Presets (1-6) - houd ongeveer twee seconden ingedrukt om een zender onder dat nummer op te slaan. Druk kort in om een voorkeurzender te selecteren en ernaar te luisteren.
7. Tune - draai om door zenders en menuopties te scrollen en druk erop om te selecteren.

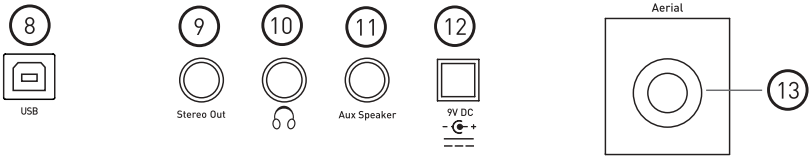

Achterpaneel

8. USB - sluit aan op een pc voor software-upgrades
9. Stereo Out - analoge uitgang - sluit aan op een externe versterker of recorder
10. Headphone - sluit aan op een hoofdtelefoon (schakelt luidspreker uit)
11. Aux Speaker - sluit aan op de meegeleverde XT-1-luidspreker
12. 9V DC - sluit aan op de meegeleverde netadapter
13. Aerial - F-type connector voor de meegeleverde telescopische of andere antenne

Uw EVOKE-1 ^XT Prestige gebruiken

Zenders wijzigen

Wijzig zenders met behulp van de Tune-knop (of door een genummerde voorkeurknop te selecteren).

1. Draai aan de Tune-knop om de gewenste zender te vinden. De huidige zender wordt bovenaan het scherm weergegeven.
2. Druk op de Tune-knop en laat deze los om de zender te wijzigen.

Een zender met een '?' voor de naam is momenteel niet beschikbaar, ofwel omdat u geen ontvangst meer hebt ofwel omdat de zender momenteel niet uitzendt. U kunt de optie 'Trim stn.list ' gebruiken om ze uit de zenderlijst te verwijderen.

De weergegeven informatie wijzigen

Druk op de Info-knop en herhaal dit om te wijzigen wat u op de onderste regel van het scherm ziet.

Scrollende tekst
De standaardmodus, uitgezonden door de meeste zenders.

Programmatype
Type inhoud dat wordt uitgezonden.

Multiplexnaam
Multiplex waartoe de huidige zender behoort. Multiplexen, ook wel ensembles genoemd, zijn groepen zenders die eigendom zijn van en worden uitgezonden door één operator.

Tijd en datum
Tijd en datum worden regelmatig bijgewerkt vanuit de huidige multiplex. Als uw radio is losgekoppeld van het elektriciteitsnet, kan er een kleine vertraging optreden voordat de tijd verschijnt wanneer u deze inschakelt.

Kanaal
DAB-kanaal en -frequentie.

Mode
Stereo- of mono-indicator en datasnelheid waarmee het signaal wordt verzonden. Deze snelheid wordt door de omroep ingesteld om te passen bij het type materiaal. Hogere snelheden betekenen over het algemeen een hogere kwaliteit.

Signaalkwaliteit Signaalkwaliteit. Als richtlijn geven waarden van 85 tot 100 een goede ontvangst aan, 70 tot 84 een matige ontvangst en 0 tot 69 een slechte ontvangst.

Een alarm instellen

EVOKE-1^XT Prestige heeft een dagelijks alarm dat de radio inschakelt (indien in stand-by modus) en afstemt op de zender die u hebt gekozen of een geluid laat horen.

Een alarm instellen of wijzigen:

1. Druk op de Menu-knop om de huidige alarminstellingen te bekijken.
2. Druk op de Tune-knop als u de alarminstellingen wilt wijzigen.
3. Draai aan de Tune-knop om door de volgende instellingen te scrollen en druk erop om ze te wijzigen. De huidige instelling wordt bovenaan het scherm weergegeven.
   Set alarm Schakel het alarm in of uit.
   Set time Draai aan de Tune-knop om uren in te stellen, druk op de Tune-knop, draai en druk om minuten in te stellen.
   Set mode Kies tussen een Radio- (ingesteld op de huidige zender) of een Toonalarm. Als u een radioalarm instelt, is het volume het volume dat is ingesteld wanneer het alarm afgaat.
   Als u klaar bent, drukt u op de menuknop of wacht u om af te sluiten. Als u uw radio in de stand-bymodus zet, ziet u een belsymbool op het scherm naast de klok dat aangeeft dat er een alarm is ingesteld.


Opmerking: Als u een radioalarm instelt en de zender niet beschikbaar is wanneer deze zou moeten afgaan, klinkt er in plaats daarvan een toonalarm.

Wanneer het alarm afgaat, piept de EVOKE-1^XT Prestige (geleidelijk toenemend in volume tot een ingesteld niveau) of stemt af op de zender die u hebt gekozen. U ziet de klok en het knipperende alarmlogo op het scherm. U annuleert het alarm als volgt:

Radioalarm Druk op een willekeurige knop om het alarm te annuleren en de normale functie van de knop uit te voeren.

Toonalarm Druk op de Tune-knop of Stand-by om het alarm te annuleren.

Alle alarmen stoppen automatisch na 60 minuten als ze niet worden geannuleerd en uw EVOKE-1^XT Prestige gaat in de stand-by modus.

Een timer instellen

U kunt een timer instellen die na een bepaalde periode een alarm laat horen — ideaal voor gebruik in de keuken.

1. Druk op de Timer-knop.
2. Draai aan de Tune-knop om uren te wijzigen, druk en draai om minuten te wijzigen en druk nogmaals om te bevestigen.

De timer is nu ingesteld en het alarm gaat af na de periode die u hebt ingesteld. Om de resterende tijd te bekijken, drukt u nogmaals op de Timer-knop. Om de timer te annuleren of terug te zetten op nul voordat deze afgaat, houdt u de Timer-knop drie seconden ingedrukt. Wanneer het timer-alarm afgaat, kunt u het alarm annuleren door op de Tune- of Stand-by-knop te drukken.

Setupopties

Druk op de Menu-knop, draai aan de Tune-knop en druk om alarminstellingen of een van de volgende setupopties te selecteren.

Stationvolgorde

Wijzigt de volgorde van stations in uw stationslijst.

Draai aan de Tune-knop om door de volgende opties te scrollen en druk om er een te selecteren:

Alphanumeric Toont alle stations in alfanumerieke volgorde.

Fav station
Toont uw zes meest beluisterde stations bovenaan de stationslijst en de rest eronder, in alfanumerieke volgorde. Uw favoriete stations worden weergegeven met een naast hun naam.

Active station
Toont actieve stations bovenaan de stationslijst en inactieve onderaan in alfanumerieke volgorde. Inactieve stations zijn stations die wel in de stationslijst staan, maar momenteel niet beschikbaar zijn, gemarkeerd met een '?'.

Multiplex
Sorteert stations in groepen op basis van hun multiplex. Multiplexen, ook wel ensembles genoemd, zijn groepen stations die eigendom zijn van en worden uitgezonden door één enkele operator.

Trim stn. list
Verwijdert inactieve stations uit de stationslijst.

→ presets
Alleen beschikbaar wanneer Fav station (hierboven) is geselecteerd. Zet uw favoriete stations over naar de zes voorkeurzenders.

Display

Brightness
Om de helderheid van het scherm te wijzigen, draait u aan de Tune-knop om te kiezen tussen Low en High en drukt u om er een te selecteren.

Standby mode
U kunt kiezen of de achtergrondverlichting aan of uit is wanneer uw EVOKE-1^XT Prestige in stand-by staat.
Om de stand-bymodus te wijzigen, draait u aan de Tune-knop en drukt u om Backlight On of Backlight Off te selecteren.

Sw version

Toont de versie van de software in uw radio. U hebt dit mogelijk nodig als u contact opneemt met Technische ondersteuning.

Sw upgrade

U kunt de software in uw EVOKE-1^XT Prestige upgraden met behulp van een pc die is aangesloten op de USB-poort op het achterpaneel.

Om te upgraden, selecteert u Sw upgrade en volgt u de instructies die bij de software zijn geleverd. Er kunnen upgrades worden uitgebracht om verbeterde functies te bieden of de prestaties te verbeteren. Kijk op onze website op www.pure.com voor meer informatie over wanneer software-upgrades beschikbaar zijn. Om het menu voor software-upgrades te verlaten, drukt u nogmaals op de Menu-knop.

Tuning aid

Biedt een weergave van het signaalniveau die u kunt gebruiken om de beste positie voor uw radio en antenne te vinden.

1. Draai aan de Tune-knop om door verschillende kanalen te scrollen en druk om er een te selecteren (Britse stations bevinden zich in het bereik 11B tot 12D). U ziet een weergave van het signaalniveau. Het lege blok geeft het minimaal vereiste niveau voor ontvangst aan en de gevulde blokken geven het huidige niveau aan.

2. Beweeg uw antenne terwijl u naar het scherm kijkt en probeer het huidige niveau te verhogen tot het lege blok of verder. Zodra u een goed signaal hebt, geeft het scherm de multiplexnaam weer en voegt de stations toe aan de stationslijst.

3. Druk op de Menu-knop om de tuning aid te verlaten of draai aan de Tune-knop om een ander kanaal te selecteren.


Opmerking
U kunt het signaalniveau ook op elk moment weergeven voor een station waarnaar u luistert door op de Tune-knop te drukken.

DRC value

DRC (Dynamic Range Control) value zorgt ervoor dat de zachtere geluiden in een uitzending gemakkelijker te horen zijn bij een laag volume of in een lawaaierige omgeving. Het DRC-niveau (Dynamic Range Control) van een uitzending wordt ingesteld door het station en verzonden met het signaal. Ten tijde van het schrijven van dit artikel in het VK zenden alleen BBC Radio 3 en 4 regelmatig een DRC-niveau uit. Neem contact op met de omroepen om te achterhalen of ze DRC op hun stations gebruiken.

Draai aan de Tune-knop om door de volgende opties te scrollen en druk om er een te selecteren:

DRC 0
DRC is uitgeschakeld. Elk uitgezonden DRC-niveau wordt genegeerd. Dit is de standaardinstelling.

DRC ½
Het DRC-niveau is ingesteld op ½ van wat met de uitzending is verzonden.

DRC 1
Past het DRC-niveau toe zoals verzonden met de uitzending.

Hints en tips

(<</>>) Secundaire diensten
Secundaire diensten begeleiden sommige stations en bieden extra informatie of alternatieve inhoud en kunnen alleen op bepaalde tijden worden uitgezonden. Ten tijde van het schrijven van dit artikel zijn er niet veel secundaire diensten beschikbaar. Als een station een of meer secundaire diensten beschikbaar heeft, toont het scherm '>>' naast de stationsnaam op de stationslijst en de secundaire dienst verschijnt naast het station wanneer u aan de Tune-knop draait. Een secundaire dienst toont '<<' voor de dienstnaam op de stationslijst, wat aangeeft dat deze bij het station hoort dat eraan voorafgaat in de lijst.

(?) Inactieve of niet-beschikbare stations
Inactieve of niet-beschikbare stations zijn stations die wel op de stationslijst voorkomen, maar momenteel niet beschikbaar zijn omdat u zich buiten het uitzendgebied bevindt, geen ontvangst meer hebt of het station momenteel niet uitzendt. Niet-beschikbare stations hebben een '?' voor hun naam op de stationslijst. Als u een station selecteert dat dit symbool heeft, probeert uw radio op dat station af te stemmen. Als het nog steeds niet beschikbaar is, keert u terug naar het laatste station waarnaar u luisterde.

Ik hoor een 'borrelend' geluid op sommige stations
Hoewel DAB uitstekend is in het leveren van audio van hoge kwaliteit van een zeer klein signaal, kan de kwaliteit eronder lijden als de signaalsterkte te laag is. Als dat gebeurt, kan soms een 'borrelend' geluid worden gehoord. Om dit te helpen verminderen, controleert u of uw antenne volledig is uitgeschoven en rechtop staat. Als het probleem aanhoudt, probeer dan uw radio te verplaatsen of uw antenne te verplaatsen met behulp van de tuning aid.

Display says ' No stations available'
Controleer of uw antenne volledig is uitgeschoven. Gebruik Autotune om naar stations te zoeken. Probeer de tuning aid te gebruiken om uw antenne of radiopositie aan te passen.

My alarm didn't work
Controleer de alarminstellingen en zorg ervoor dat het alarm is ingesteld op 'On' (Aan) (als u in stand-by staat, zou u nu een alarmbel op het scherm moeten zien). Als het een radioalarm is, zorg er dan voor dat het volume omhoog staat. Controleer of u geen hoofdtelefoon hebt aangesloten.

Clock shows the wrong time
Dit kan gebeuren als de multiplex waarop u bent afgestemd een onjuist tijdsignaal uitzendt, probeer af te stemmen op een station in een andere multiplex.

I can't hear any audio
Als het display alleen een klok weergeeft en er geen audio is, staat uw EVOKE-1^XT Prestige in stand-by. Druk op Standby om hem in te schakelen.

Resetting your radio
Het resetten van uw radio verwijdert alle voorkeurzenders, opgeslagen stations en favoriete stations en zet alle opties terug naar de standaardinstellingen. Om te resetten:

1. Houd de Menu-knop drie seconden ingedrukt. Het scherm toont 'Press Tune to confirm reset' (Druk op Tune om de reset te bevestigen).
2. Druk op de Tune-knop om de reset te bevestigen of druk op geen enkele knop om de reset te annuleren.

Onderhoudsinstructies

De EVOKE-1^XT Prestige radio en XT-1 luidsprekerkasten hebben een hoogglans laklaag. Net als bij andere houtproducten moet er zorg worden besteed aan het hanteren en reinigen om het hout te beschermen.
Stel de kasten niet bloot aan reinigingsmiddelen, oplosmiddelen of schurende materialen.
Stel de kasten niet bloot aan bronnen van directe warmte, zoals warme dranken.
Veeg voorzichtig af met een zachte doek om de kasten schoon te maken.
Af en toe gebruik van lichte meubelpoets (aangebracht via een zachte doek) helpt het oppervlak te beschermen.

Contactgegevens

E-mail
support@pure.com sales@pure.com

Telefoon
support: +44 (0)1923 277477
sales: +44 (0)1923 277488

Fax
+44 (0)1923 270188

www.pure.com

Veiligheidsinstructies

Houd de radio uit de buurt van warmtebronnen.
Stel het apparaat niet bloot aan direct zonlicht.
Gebruik de radio niet in de buurt van water.
Vermijd dat er voorwerpen of vloeistoffen in de radio komen.
Verwijder geen schroeven en open de radiobehuizing niet.
