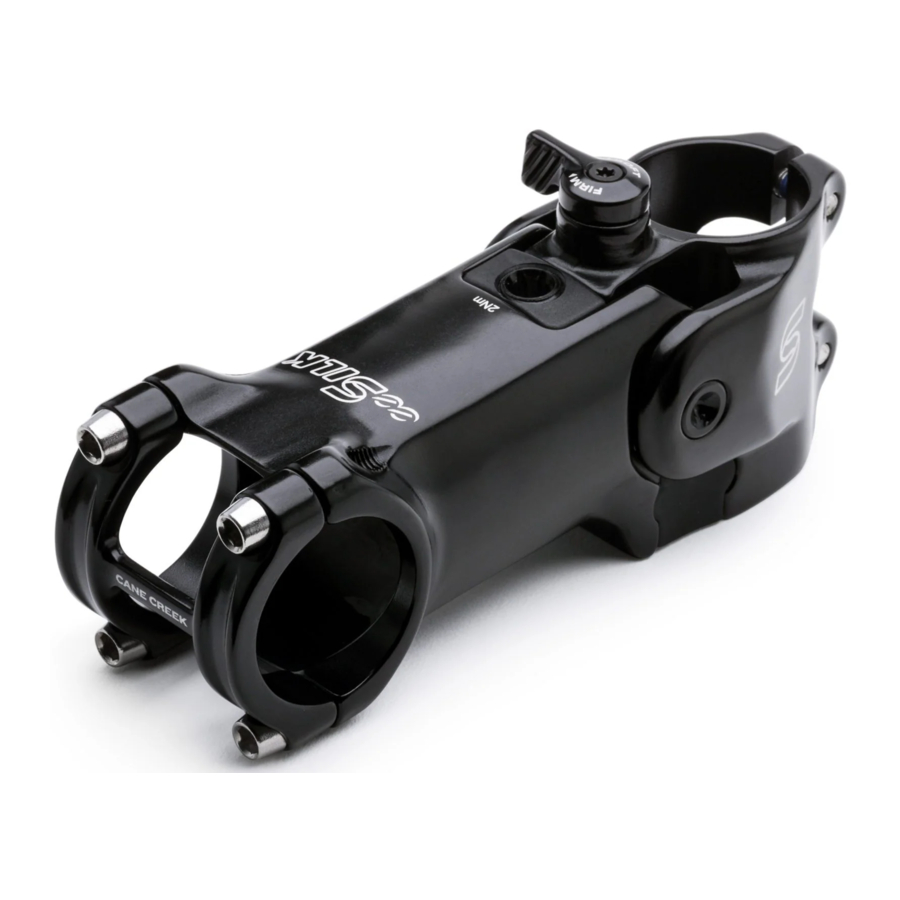

Cane Creek eeSILK Handleiding
Installatie-instructies

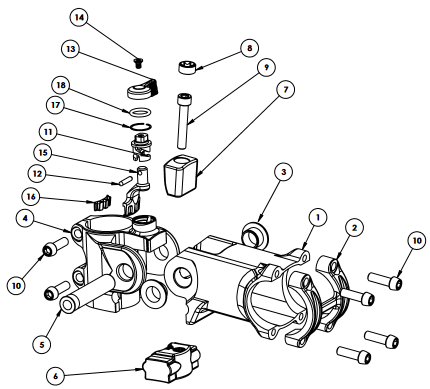

ID Beschrijving
- Body (1)
- Faceplate (1)
- Bushing (2)
- Steerer Tube Mount (1)
- Axle (1)
- Elastomer (3)
- Elastomer Preload Wedge (1)
- Preload Extractor Cap (1)
- Elastomer Bolt (1)
- Clamp Bolt (6)
- Compliance Switch Helix (1)
- Compliance Switch Dowel (1)
- Compliance Switch Lever (1)
- Screw - M3x0.5 - 5mm - Torx (1)
- Compliance Switch Wedge (1)
- Compliance Switch Bushing (1)
- C-Clip - Smalley VHM - 12 (1)
- O-ring - 9.2 x 1.78 (1)

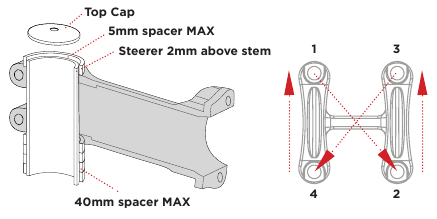

Let op dat de eeSilk-stuurpen alleen in één richting kan worden geïnstalleerd, met de 'compliance switch' naar boven en de elastomeer naar beneden, en dat er +52 mm balhoofdbuis nodig is om deze correct te installeren.
- Installeer de eeSilk-stuurpen op de balhoofdbuis van uw fiets. De eeSilk kan slechts in één richting worden geïnstalleerd, met de vergrendelingshendel naar boven en de elastomeer naar beneden. Carbon balhoofdbuizen moeten volledig door de stuurpen lopen voor de juiste klemkracht en veiligheid.
- Het wordt aanbevolen om minimaal 2 mm balhoofdbuis boven de stuurpen uit te laten steken en een headsetspacer van 5 mm te gebruiken tussen de stuurpen en de bovenkap van de headset. Meer dan een spacer van 5 mm boven en meer dan 40 mm spacers onder de stuurpen wordt niet aanbevolen.
- Installeer het stuur op de stuurpen door de faceplate-bouten van de stuurpen in een afwisselend X-patroon aan te draaien en draai ze vast tot 5 Nm.
- Centreer/lijn de stuurpen uit met het voorwiel en draai de klembouten van de stuurpen vast tot 5 Nm.
Elastomeer selecteren
De eeSilk-stuurpen wordt geleverd met één (1) geïnstalleerde elastomeer en twee (2) elastomeren die in de doos zijn meegeleverd (zie tabel).
Cane Creek raadt aan om met de geïnstalleerde elastomeer te rijden voordat u met andere elastomeren experimenteert. Anders dan het aanbevelen van een gewichtsclassificatie voor de rijder, zijn de eeSilk-stuurpen-elastomeren ontwikkeld op basis van verschillende rijstijlen en terreinen. Het wordt aangeraden om met een stevigere elastomeer te experimenteren als u in ruigere omstandigheden rijdt.
| Lengte stuurpen | Geïnstalleerde elastomeer | Meegeleverde elastomeren | |
| 80mm | Medium | Soft | Medium/Firm |
| 90mm | Medium | Soft | Medium/Firm |
| 100mm | Firm | Medium/Firm | Extra Firm |
*extra elastomeren apart verkrijgbaar*
LET OP - de eeSilk-stuurpen is ontworpen om alleen kleine tot middelgrote hobbels te absorberen. Wees voorzichtig bij het tegenkomen van grote obstakels op de weg of het pad.

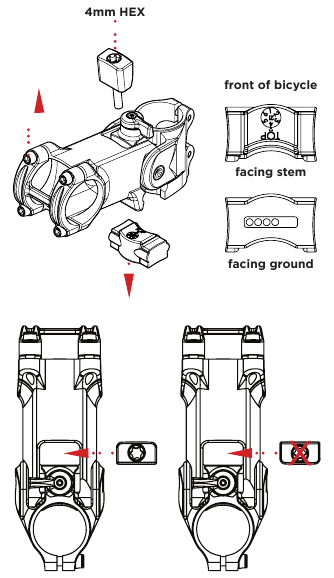

Elastomeer vervangen
Verwijderen:
- Terwijl de stuurpen op de fiets is geïnstalleerd, drukt u het stuur iets omlaag om de elastomeer voor te spannen en de druk op de voorspanningswig en bout van de stuurpen te verminderen.
- Draai met een 4 mm inbussleutel de elastomeerbout bovenop het stuurpenlichaam los terwijl u de druk op het stuur houdt.Draai de dop van de voorspanningsextractor NIET los.
- Met het voorspanningsmechanisme verwijderd, tilt u de stuurpen en het stuur op om de elastomeer te verwijderen.
Installeren:
- De elastomeer kan slechts in één richting worden geïnstalleerd. Zorg ervoor dat de gekozen elastomeerclassificatie naar beneden is gericht. De elastomeer is gemarkeerd met "TOP" en moet naar de stuurpen zijn gericht. De gebogen oppervlakken moeten naar het stuur zijn gericht.
- De voorspanningswig kan slechts in één richting worden geïnstalleerd. Terwijl u het stuur iets omlaag drukt, installeert u de voorspanningswig met een 4 mm inbussleutel.
Het niet correct installeren van de elastomeer of voorspanningswig kan schade of onjuiste werking veroorzaken en kan leiden tot letsel.
'Compliance Switch'
De eeSilk-stuurpen heeft zowel zachte als stevige instellingen. Om de stevige instelling te bereiken, draait u de schakelaar 90° met de klok mee om de stevige instelling te bereiken (er is geen middeninstelling).
Afhankelijk van de gebruikte elastomeerhardheid, het gewicht van de rijder en de positie van de rijder boven het stuur, zal de stevigheid van de stevige instelling van de eeSilk-stuurpen variëren.
Onderhoud
- Inspecteer periodiek alle oppervlakken van dit onderdeel op scheuren of tekenen van schade. Als u scheuren of schade aantreft, stop dan onmiddellijk met het gebruik van het onderdeel en neem contact op met de klantenservice van Cane Creek.
- Reinig uw Cane Creek-onderdeel periodiek met water en milde zeep. Gebruik nooit een krachtige reiniger.
- Om de hoge prestaties, veiligheid en lange levensduur van uw onderdeel en fiets te behouden, controleert u periodiek de aanhaalmomentwaarden van de bevestigingsmiddelen.
- Onderdelen die niet goed zijn gereinigd en onderhouden, kunnen defect raken, wat kan leiden tot verlies van controle over de fiets en ERNSTIG LETSEL OF DE DOOD.
VEILIGHEID EN WAARSCHUWINGEN
Installatie en service van Cane Creek-producten vereist specifiek fietsgereedschap, benodigdheden en kennis. Alle Cane Creek-producten moeten worden geïnstalleerd en onderhouden door een gekwalificeerde fietsmonteur, in overeenstemming met de specificaties van Cane Creek. Onjuist geïnstalleerde, onderhouden en onderhouden producten kunnen defect raken, wat kan leiden tot ERNSTIG LETSEL OF DE DOOD.
De installatie en configuraties verschillen sterk tussen fietsfabrikanten, lees deze handleiding en de gebruikershandleiding van uw fiets zorgvuldig door. Het niet opvolgen van de items die in deze handleidingen worden beschreven, inclusief maar niet beperkt tot installatieprocedures, waarschuwingen, Nm-aanhaalmomentspecificaties, onderhoudsvereisten, service-intervallen en/of wijzigingen, kan leiden tot schade die verlies van controle over de fiets veroorzaakt en kan leiden tot ERNSTIG LETSEL OF DE DOOD.
Probeer NIET onderdelen te forceren om te passen. Controleer de compatibiliteit voor installatie en gebruik. Demonteer, wijzig of gebruik GEEN aftermarket-onderdelen met of om Cane Creek-onderdelen te repareren. Dit kan schade aan het onderdeel of de fiets veroorzaken, wat kan leiden tot verlies van controle over de fiets en kan leiden tot ERNSTIG LETSEL OF DE DOOD.
Zorg er elke keer voordat u gaat rijden voor dat alle onderdelen correct zijn geïnstalleerd, zijn vastgedraaid volgens de specificaties en dat u bekend bent met de werking van uw fiets en Cane Creek-onderdelen. Onderdelen die niet zijn afgesteld, onjuist zijn geïnstalleerd of niet correct worden gebruikt, kunnen verlies van controle over de fiets veroorzaken en kunnen leiden tot ERNSTIG LETSEL OF DE DOOD.
Alle onderdelen op een fiets, inclusief Cane Creek-onderdelen, moeten met regelmatige tussenpozen en na een botsing of val worden geïnspecteerd en afgesteld. Inspecteer de buitenkant op slijtage of schade, controleer op de juiste aanhaalmomentinstellingen en luister naar onbekende geluiden. Als er schade wordt opgemerkt, stop dan het gebruik en neem rechtstreeks contact op met uw plaatselijke dealer of Cane Creek.
