Cane Creek THUDBUSTER Handleiding

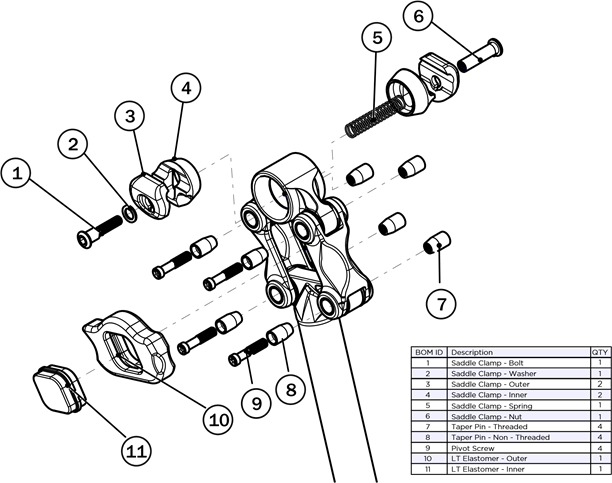

Overzicht
Installatie-instructies
- Controleer of de diameter van uw nieuwe Thudbuster zadelpen (of vulring) hetzelfde is als uw oude zadelpen. (Thudbusters zijn verkrijgbaar in drie direct passende maten, 27,2, 30,9 en 31,6 mm.)
- Smeer de vulring (indien van toepassing) en de zadelpen in voordat u ze installeert. Smeer GEEN zadelbuizen van carbonframes (tenzij gespecificeerd door de fabrikant).
- Plaats de vulring (indien van toepassing) in het fietsframe met de spleet uitgelijnd met de spleet in de zadelbuis.
- Installeer de Thudbuster in het fietsframe op ongeveer de juiste hoogte, met de verlengingsmarkeringen op de zadelpen naar de voorkant van de fiets gericht.
- Controleer of uw huidige zadel compatibel is met Thudbuster. Thudbuster is alleen compatibel met zadels met ronde aluminium rails. Draai de bout van de zadelklem los totdat de zadelrails in de zadelpenklemmen kunnen worden geïnstalleerd.
- Begin met het aandraaien van de bout van de zadelklem. Zorg ervoor dat de kantelhoek van uw zadel correct is voordat u hem volledig vastdraait. Draai de zadelklem vast tot 16 Nm. Zorg ervoor dat alle onderdelen van de klem zijn geïnstalleerd zoals hierboven weergegeven.
Elastomeren selecteren
LET OP! De Thudbuster ST moet vóór het rijden worden afgesteld met de juiste elastomeer (zie hieronder). Het maximaal toegestane gewicht van de rijder is 330 lb (150 kg).
De Thudbuster ST kan worden afgesteld voor verschillende gewichten van rijders en rijstijlen door de juiste elastomeer te selecteren. De Thudbuster ST wordt geleverd met een medium elastomeer geïnstalleerd.
U kunt de stijfheid verminderen of vergroten door een zachtere of hardere elastomeer te gebruiken (apart verkrijgbaar). Gebruik nooit een zachtere elastomeer dan aanbevolen voor uw gewicht.
| GEWICHT RIJDER | AANBEVELING ELASTOMEER | |
| (lbs) | (kg) | |
| <100lbs | <45kg | Extra zacht (apart verkrijgbaar)  |
| 100lbs-150lbs | 45kg-68kg | Zacht |
| 150lbs-200lbs | 68kg-90kg | Medium (geïnstalleerd) |
| 200lbs-250lbs | 90kg-115kg | Stevig |
| 250lbs-330lbs | 115kg-150kg | Extra stevig |
Extra zachte elastomeren zijn afzonderlijk verkrijgbaar via www.canecreek.com

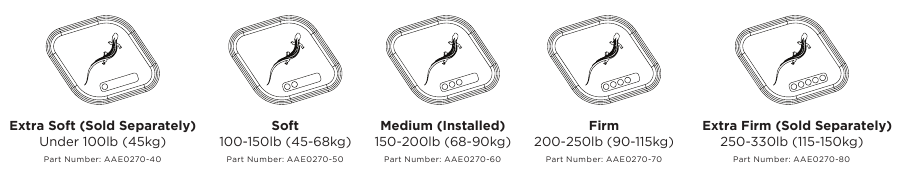

Om de stevigheid van de elastomeer te identificeren, zoekt u dit rechthoekige gebied aan de onderkant van de binnenste elastomeer:
LET OP! Als u in modderige omstandigheden rijdt, beschermt het gebruik van een spatbord of de Cane Creek Thudglove neopreen laars de draaipunten en verlengt de levensduur van uw zadelpen.
LET OP! Thudbuster zadelpennen zijn ontworpen om schokken op te vangen op variabele rijoppervlakken.
U moet echter nog steeds opstaan wanneer u grote obstakels op de weg of het pad tegenkomt.
Elastomeren vervangen

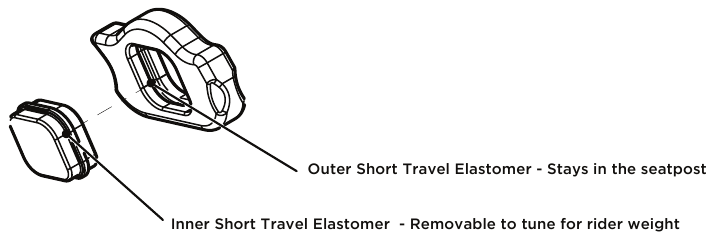

De Short Travel Thudbuster elastomeren van Cane Creek bestaan uit een buitenste en een binnenste elastomeer. De buitenste elastomeer blijft in de zadelpen zitten, terwijl de binnenste elastomeer met de hand kan worden verwijderd zonder demontage en kan worden gewijzigd in de stevigheid die nodig is voor het gewicht van de rijder (raadpleeg de gewichtsbereikgids voor de elastomeer).
Om de elastomeer te vervangen:
- Bepaal welke classificatie van de binnenste elastomeer nodig is voor uw rijdergewicht.
- Verwijder de binnenste elastomeer door horizontaal te duwen totdat deze uit de buitenste elastomeer is verwijderd.
- Druk de gewenste binnenste elastomeer naar binnen totdat deze volledig in de buitenste elastomeer is geplaatst.
Onderhoud
Inspecteer periodiek alle oppervlakken van dit onderdeel op scheuren of tekenen van schade. Als u scheuren of schade aantreft, stop dan onmiddellijk met het gebruik van het onderdeel en neem contact op met de klantenservice van Cane Creek. Reinig uw Cane Creek-component periodiek met water en milde zeep. Gebruik nooit een hogedrukreiniger om schoon te maken.
Om de hoge prestaties, veiligheid en lange levensduur van uw onderdeel en fiets te behouden, controleert u periodiek de aanhaalmomentwaarden van de bevestigingsmiddelen.
Onderdelen die niet goed zijn gereinigd en onderhouden, kunnen defect raken, wat kan leiden tot verlies van controle over de fiets en ERNSTIG LETSEL OF DE DOOD.
VEILIGHEID EN WAARSCHUWINGEN
Installatie en service van Cane Creek-producten vereist specifiek fietsgereedschap, benodigdheden en kennis. Alle Cane Creek-producten moeten worden geïnstalleerd en onderhouden door een gekwalificeerde fietsreparateur, in overeenstemming met de specificaties van Cane Creek. Onjuist geïnstalleerde, onderhouden en onderhouden producten kunnen defect raken, wat kan leiden tot ERNSTIG LETSEL OF DE DOOD.
De installatie en configuraties variëren sterk tussen fietsfabrikanten, lees deze handleiding en de gebruikershandleiding van uw fiets zorgvuldig door. Het niet opvolgen van de items die in deze handleidingen worden beschreven, inclusief maar niet beperkt tot installatieprocedures, waarschuwingen, Nm-aanhaalmomentspecificaties, onderhoudsvereisten, service-intervallen en/of aanpassingen, kan leiden tot schade die kan leiden tot verlies van controle over de fiets en kan leiden tot ERNSTIG LETSEL OF DE DOOD.
NIET DOEN probeer onderdelen te forceren om te passen. Controleer de compatibiliteit voor installatie en gebruik. NIET DOEN demonteer, wijzig of gebruik aftermarket-onderdelen met of om Cane Creek-onderdelen te repareren. Dit kan schade aan het onderdeel of de fiets veroorzaken, wat kan leiden tot verlies van controle over de fiets en kan leiden tot ERNSTIG LETSEL OF DE DOOD.
Controleer elke keer, voordat u gaat rijden, of alle onderdelen correct zijn geïnstalleerd, volgens de specificaties zijn aangedraaid en of u bekend bent met de werking van uw fiets en Cane Creek-onderdelen. Onderdelen die niet zijn afgesteld, onjuist zijn geïnstalleerd of niet correct worden gebruikt, kunnen verlies van controle over de fiets veroorzaken en kunnen leiden tot ERNSTIG LETSEL OF DE DOOD.
Alle onderdelen van een fiets, inclusief Cane Creek-onderdelen, moeten periodiek en na een crash of val worden geïnspecteerd en afgesteld. Inspecteer de buitenkant op slijtage of schade, inspecteer op correcte aanhaalmomentinstellingen en luister naar onbekende geluiden. Als er schade wordt opgemerkt, stop dan het gebruik en neem rechtstreeks contact op met uw plaatselijke dealer of Cane Creek.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Cane Creek THUDBUSTER Handleiding
