M-Audio AIR 192 6 Handleiding

Inleiding

Inhoud van de doos

AIR 192|6
USB-C-naar-USB-C-kabel
USB-C-naar-USB-A-kabel
Software downloadkaarten
Gebruikershandleiding
Veiligheids- en garantiehandleiding

Ondersteuning

Voor de meest recente informatie over dit product (systeemvereisten, compatibiliteitsinformatie, enz.) en productregistratie gaat u naar m-audio.com.
Voor extra productondersteuning gaat u naar m-audio.com/support.

Snel aan de slag

Windows-gebruikers: Voordat u de AIR 192|6 op uw computer aansluit, installeert u de stuurprogramma's:

1. Ga naar m-audio.com/drivers en download het nieuwste AIR 192|6-stuurprogramma voor uw besturingssysteem.
2. Open het bestand dat u hebt gedownload en dubbelklik op het installatiebestand van het stuurprogramma.
3. Volg de instructies op het scherm om de stuurprogramma's te installeren.

Software: We hebben Pro Tools | First M-Audio Edition en Ableton Live Lite meegeleverd met uw AIR 192|6, zodat u direct muziek kunt maken met professionele software. Registreer uw AIR 192|6 op m-audio.com en volg de installatie-instructies in uw gebruikersaccount. Ga ook naar ableton.com om te controleren op beschikbare software-updates.
Virtuele instrumenten: Volg de instructies op de software downloadkaart voor het installeren van de meegeleverde virtuele instrument-plug-ins. Na installatie laden de meeste DAW's virtuele instrument-plug-ins niet automatisch. Om toegang te krijgen tot de virtuele instrument-plug-ins met Pro Tools | First M-Audio Edition en Ableton Live Lite, moet u de plug-in-map kiezen die de software moet scannen:

Pro Tools | First M-Audio Edition (AAX) plug-in-mappen:
Windows (32-bits): C:\Program Files (x86)\Common Files\Avid\Audio\Plug-Ins Windows (64-bits): C:\Program Files\Common Files\Avid\Audio\Plug-Ins macOS: Macintosh HD/Library/Application Support/Avid/Audio/Plug-Ins

Ableton (VST) Plug-ins:
Windows (32-bits): C:\Program Files (x86)\VSTplugins Windows (64-bits): C:\Program Files\VSTplugins macOS: Macintosh HD\Library\Audio\Plugins\VST
Om uw plug-in-map in te stellen in Ableton Live Lite:

1. Ga naar het menu Preferences (Voorkeuren).
2. Selecteer het tabblad File Folder (Bestandsmap). Klik onder Plug-In Sources (Plug-in bronnen) op Browse (Bladeren) en selecteer de juiste plug-in-map.
3. Na uw selectie moet de knop Use VST Custom Plug-In Folder (Aangepaste VST-plug-in-map gebruiken) ON (AAN) staan. Zo niet, klik dan op de knop om deze in te schakelen.
4. Verlaat het menu Preferences (Voorkeuren).

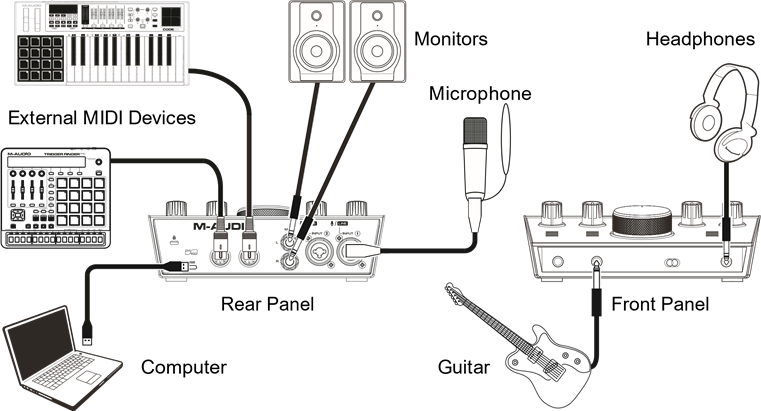

Aansluitschema

Items die niet worden vermeld onder Inleiding > Inhoud van de doos worden afzonderlijk verkocht.

Opmerking:

• Gebruik de +48V (Phantom Power) Switch (schakelaar voor fantoomvoeding) alleen als een microfoon fantoomvoeding nodig heeft. De meeste dynamische microfoons en ribbon-microfoons hebben geen fantoomvoeding nodig, maar de meeste condensatormicrofoons wel. Raadpleeg de documentatie van uw microfoon om te achterhalen of deze fantoomvoeding nodig heeft.

AIR 192|6 instellen met uw software

AIR 192|6 instellen met Pro Tools | First M-Audio Edition

1. Gebruik de meegeleverde USB-kabel om de AIR 192|6 op uw computer aan te sluiten.
2. Open Pro Tools | First M-Audio Edition.
3. Ga naar Setup > Playback Engine... (Instellingen > Afspeelmachine...).
4. Open het vervolgkeuzemenu Playback Engine (Afspeelmachine) en selecteer M-Audio AIR 192|6.
   Opmerking: Mogelijk moet u uw project opslaan en opnieuw starten.
5. Selecteer uw Sample Rate (Samplefrequentie) en klik vervolgens op OK om het instellingenvenster te sluiten.
6. Ga naar Setup > I/O (Instellingen > I/O) en selecteer M-Audio AIR 192|6 voor de Input (Invoer)- en Output (Uitvoer)-apparaten.
   U kunt nu tracks toevoegen om audio en MIDI te verzenden en ontvangen van bronnen die zijn aangesloten op de AIR 192|6-ingangen en opgenomen audio terug te streamen via de AIR 192|6-uitgangen.

AIR 192|6 instellen met Ableton Live Lite

1. Gebruik de meegeleverde USB-kabel om de AIR 192|6 op uw computer aan te sluiten.
2. Open Ableton Live Lite.
3. Ga naar het tabblad Preferences > Audio (Voorkeuren > Audio).
4. Klik op Driver Type (Stuurprogramma) om CoreAudio (Mac) of ASIO (Windows) te selecteren.
5. Selecteer AIR 192|6 in de sectie Input (Invoer)- en Output Config (Uitvoerconfiguratie).
6. Selecteer uw Sample Rate (Samplefrequentie) en sluit vervolgens het venster met audio-voorkeuren.
   U kunt nu tracks toevoegen om audio en MIDI te verzenden en ontvangen van bronnen die zijn aangesloten op de AIR 192|6-ingangen en opgenomen audio terug te streamen via de AIR 192|6-uitgangen.

Functies

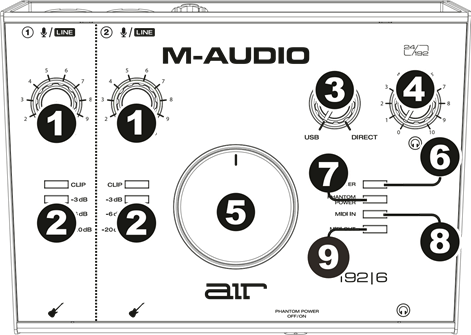

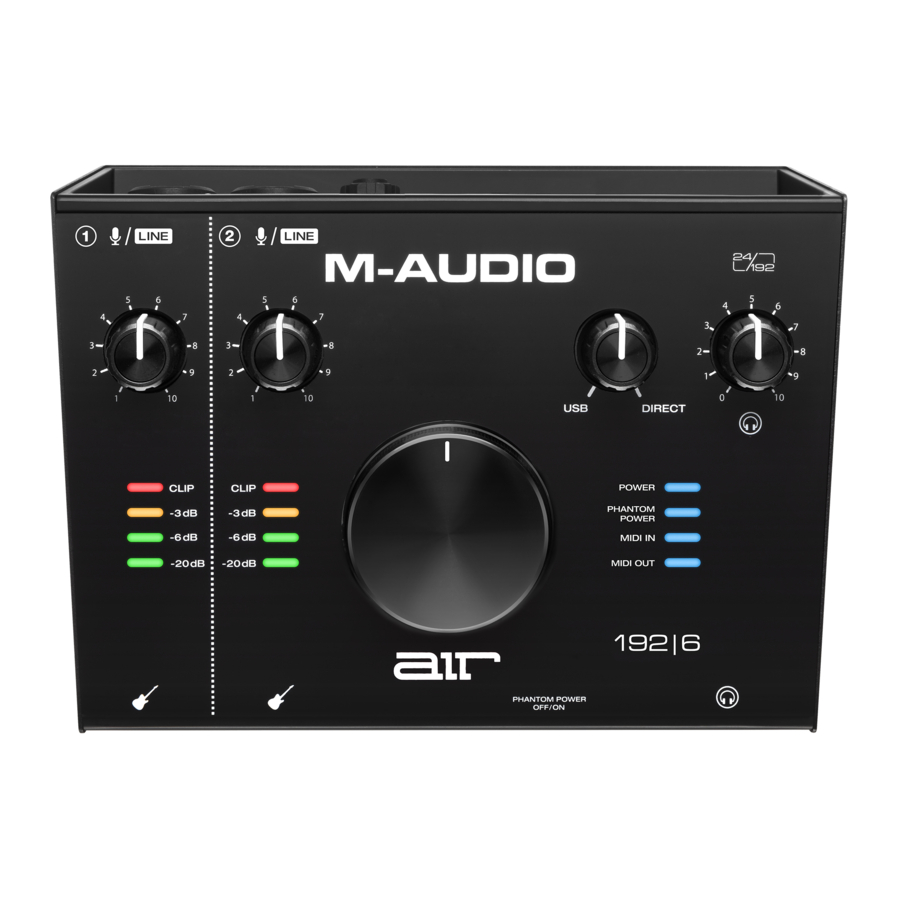

Bovenpaneel

1. Input Gain (Ingangsversterking): Past het ingangsversterkingsniveau aan. Stel deze knop zo in dat de bijbehorende LED Meter (LED-meter) (onder de knop) een "gezond" niveau weergeeft tijdens de uitvoering, maar niet zo hoog dat de meter "clipt" of piekt, waardoor vervorming in de audio ontstaat.
2. LED Meters (LED-meters): Geeft het ingangssignaalniveau weer van de Combo Inputs (Combo-ingangen) of Instrument Inputs (Instrumentingangen).
3. USB / Direct Blend (USB/Directe mix): Past de mix aan van het audiosignaal van uw ingangen (Direct) en de audio-uitgang van uw computer (USB) die naar de Main Outputs (Hoofduitgangen) en Headphone Output (Koptelefoonuitgang) wordt gestuurd.
   Deze knop is handig voor het omgaan met "latency" (latentie) wanneer u in uw DAW opneemt. Latentie is een vertraging in het geluid die kan optreden tussen het inkomende geluid (het bespelen van uw instrument, zingen, enz.) en het uitgaande geluid (wanneer u het in de DAW hoort).
   Latentie is vaak het gevolg van de instelling "buffer size" (buffergrootte), die zich meestal in het menu Preferences (Voorkeuren), Options (Opties) of Device Setup (Apparaatinstellingen) van uw DAW bevindt. Hogere buffergroottes resulteren over het algemeen in een hogere latentie. In sommige gevallen kunnen lagere buffergrootte-instellingen veel CPU van uw computer verbruiken en audiostoringen veroorzaken. Om deze audiostoringen te voorkomen, moet u een hogere bufferinstelling gebruiken, wat kan resulteren in latentie.
   Als u latentie ervaart tijdens het opnemen, past u de knop aan naar de Direct-positie om de mix van onbewerkte audio van uw ingangen rechtstreeks naar uw Main Outputs (Hoofduitgangen) en Headphone Output (Koptelefoonuitgang) te verhogen. Hierdoor kunt u het inkomende geluid van uw ingangen zonder latentie horen, terwijl u nog steeds de audio van uw DAW kunt horen. Wanneer u naar de weergave luistert, past u de knop helemaal aan naar de USB-positie.
   Als uw computer krachtig genoeg is, kunt u mogelijk de buffergrootte-instelling in uw DAW laag genoeg instellen, zodat u nooit naar het directe audiosignaal van uw ingangen hoeft te luisteren. Stel in dit geval de USB / Direct Blend (USB/Directe mix)-knop helemaal in op de USB-positie om alleen de audio-uitgang van uw DAW te beluisteren.
4. Headphone Level (Koptelefoonniveau): Past het uitgangsvolume van de Headphone Output (Koptelefoonuitgang) aan.
5. Monitor Level (Monitorniveau): Past het uitgangsvolume van de Main Outputs (Hoofduitgangen) aan, die moeten worden aangesloten op uw actieve monitoren of versterkersysteem.
6. Power LED (Stroom-LED): Licht op wanneer er een geldige USB-verbinding tot stand is gebracht tussen uw computer en de AIR 192|6. Gebruik dit lampje om te controleren of de AIR 192|6 stroom ontvangt en klaar is voor gebruik.
7. +48V (Phantom Power) LED (Fantoomvoeding-LED): Licht op wanneer fantoomvoeding is ingeschakeld.
8. MIDI In LED (MIDI-in-LED): Knippert wanneer MIDI-gegevens worden ontvangen van een externe MIDI-controller.
9. MIDI Out LED (MIDI-uit-LED): Knippert wanneer MIDI-gegevens vanuit uw software naar de MIDI Out (MIDI-uitgang) van de AIR 192|6 worden verzonden.

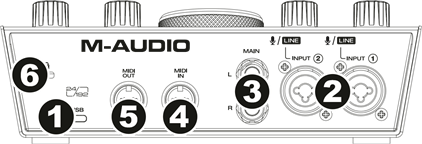

Achterpaneel

1. USB Port (Type C) (USB-poort (Type C)): Met deze verbinding kunt u audio- en MIDI-gegevens van en naar een computer verzenden. Gebruik de meegeleverde USB-C-naar-USB-C- of USBC-naar-USB-A-kabels om de AIR 192|6 op een computer aan te sluiten. De AIR 192|6 vereist een USB 2.0-verbinding (of hoger).
2. Combo Inputs (Combo-ingangen): Sluit microfoons, een gitaar of bas met een actieve pickup, of apparaten op lijnniveau aan op deze ingangen. Gebruik voor microfoons een XLR- of 1/4" (6,35 mm) TRS-kabel. Gebruik voor een gitaar of bas met een actieve pickup een standaard 1/4" (6,35 mm) TS-kabel. Gebruik voor signalen op lijnniveau een 1/4" (6,35 mm) TRS-kabel. Bekijk de ingangssignaalniveaus met de LED Meters (LED-meters).
3. Main Outputs (Hoofduitgangen): Gebruik standaard 1/4" (6,35 mm) TRS-kabels om deze uitgangen aan te sluiten op uw actieve monitoren, versterkersysteem, enz. De mix die u via deze uitgangen hoort, wordt bepaald door de USB / Direct Blend (USB/Directe mix)-knop. Het niveau van deze uitgangen wordt geregeld door de Monitor Level (Monitorniveau)-knop.
4. MIDI In (MIDI-ingang): Gebruik een standaard vijfpolige MIDI-kabel om deze ingang aan te sluiten op de MIDI-uitgang van een extern MIDI-apparaat.
5. MIDI Out (MIDI-uitgang): Gebruik een standaard vijfpolige MIDI-kabel om deze uitgang aan te sluiten op de MIDI-ingang van een extern MIDI-apparaat.
6. Kensington Lock Slot (Kensington-slot): U kunt dit Kensington-slot gebruiken om de AIR 192|6 aan een tafel of ander oppervlak te bevestigen.

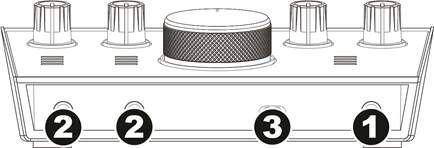

Voorpaneel

1. Headphone Output (Koptelefoonuitgang): Sluit 1/4" (6,35 mm) TRS-hoofdtelefoons aan op deze uitgang. De mix die u via deze uitgang hoort, wordt bepaald door de USB / Direct Blend (USB/Directe mix)-knop. Het niveau van deze uitgang wordt geregeld door de Headphone Level (Koptelefoonniveau)-knop.
2. Instrument Inputs (Instrumentingangen): Sluit een gitaar met een passieve pickup of ander signaal met hoge impedantie aan op deze ingang met een 1/4" (6,35 mm) TS-kabel. Bekijk de ingangssignaalniveaus met de LED Meters (LED-meters).
   Opmerking: Het gebruik van een Instrument Input (Instrumentingang) dempt de Combo Input (Combo-ingang) op het bijbehorende kanaal.
3. +48V (Phantom Power) Switch (schakelaar voor fantoomvoeding): Deze schakelaar activeert en deactiveert fantoomvoeding. Wanneer geactiveerd, levert fantoomvoeding +48 volt aan de Combo Inputs (Combo-ingangen). Houd er rekening mee dat de meeste dynamische microfoons en ribbon-microfoons geen fantoomvoeding nodig hebben, terwijl de meeste condensatormicrofoons dat wel nodig hebben. Raadpleeg de documentatie van uw microfoon om te achterhalen of deze fantoomvoeding nodig heeft.
