ASTRO A40-handleiding
Inleiding
Of je nu een professionele videogamer bent, een casual speler of een hardcore hobbyist, we willen je graag verwelkomen in de ASTRO-familie van prestatiegerichte gamingaccessoires.
De A40-headset is het resultaat van talloze uren onderzoek en ontwikkeling door de belangrijkste experts in de audio-industrie, extreem getalenteerde industriële ontwerpers en een elitekader van professionele videogamers.
Hoewel de A40-headset deel uitmaakt van de ASTRO A40-audio/draadloze systemen, is het een op zichzelf staand product. De A40-headset wordt geleverd met audiokabels waarmee je verbinding kunt maken met vrijwel elk type audioproduct of gamingapparaat.
Onder de slanke buitenkant bevat de A40-headset verschillende functies die je nog niet eerder hebt gezien in een gamingheadset. Aanpassing en veelzijdigheid zijn de kenmerken van ASTRO Gaming-producten en deze handleiding laat je zien hoe je je headset op de juiste manier instelt. Bewaar hem ook voor latere referentie: hij bevat belangrijke garantie-informatie en een handige gids voor probleemoplossing.

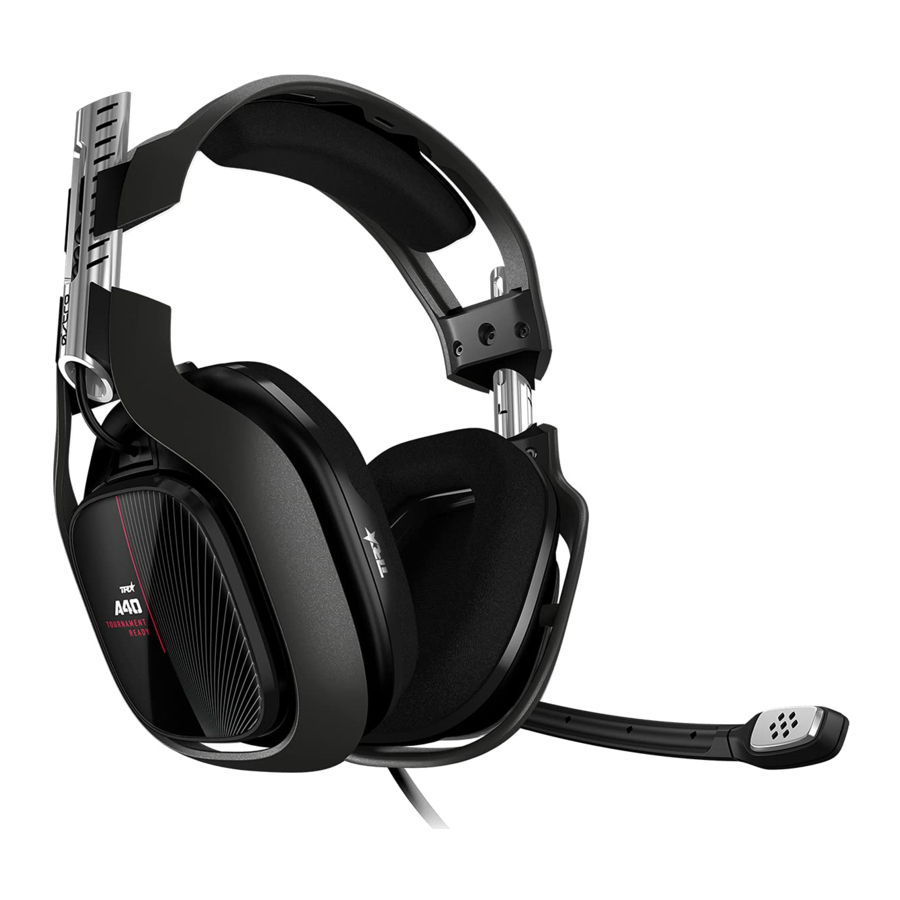

Over de A40-headset
De A40-headset is speciaal ontwikkeld voor het verbeteren van de audio- en communicatie-ervaring van videogames. Premium 40mm-drivers in combinatie met een volledig door de gebruiker configureerbare uni-directionele microfoon bepalen de audiostandaard voor next-generation gaming.
Of je nu alleen thuis gamet op een console of een pc, sociaal met vrienden, of onderweg bent met een draagbaar systeem, de A40-headset is de perfecte audio-oplossing.
Over de A40-audio/draadloze systemen
Het A40-audiosysteem bestaat uit de A40-headset (hierin beschreven) en de bekabelde, door toernooien bewezen MixAmpTM Pro. Onze draadloze optie, het A40 Wireless System, combineert de A40-headset met onze storingsvrije MixAmpTM 5.8.
Beide A40-systemen zijn hoogwaardige producten op zich en vertegenwoordigen de ultieme gaming-audio-oplossingen. Beide MixAmpsTM integreren de nieuwste Dolby® Digital en Dolby® Headphone surround-technologie, die 7.1 surround sound levert aan elke set stereo hoofdtelefoons. Bovendien integreert de MixAmpTM Pro ook een privé-spraakcommunicatiekanaal tussen jou en je teamgenoten via ASTRO's gepatenteerde daisy-chain mengcircuit. De A40-headset maakt gebruik van premium 40mm-drivers om nauwkeurig high-fidelity geluid te leveren, samen met een ongeëvenaarde spraakcommunicatiekwaliteit in de verstelbare microfoonarm.
Inhoud van de A40-headsetverpakking & beschrijving
A40-headset en snelle ontkoppeling
De A40-headset wordt geleverd met een speciale snelle ontkoppeling (of QD, kort gezegd) die de eenvoudige aansluiting van gespecialiseerde audiokabels mogelijk maakt. Gebruik de standaard QD-kabel om verbinding te maken met je MixAmp™ of een andere standaard audiobron of combineer met de pc-splitter voor gebruik met een pc. Andere speciale QD-kabels worden apart online verkocht.
Houd de snelle ontkoppeling altijd volledig ingebracht en goed vastgezet voor een goede werking. Een onjuist geplaatste QD kan feedback of andere storingen veroorzaken.
Luidsprekertags
Niet alleen voor het uiterlijk – Luidsprekertags beperken inkomend geluid of laten een beetje geluid door – voor wanneer je niet volledig van je omgeving afgesloten kunt zijn.
A40-microfoon
De A40-boommicrofoon is elektronisch geaard en uni-directioneel en isoleert je stem, ongeacht achtergrondgeluiden, om een kristalheldere spraakcommunicatie te bieden.
Standaard QD-kabel
Deze kabel wordt aangesloten op de bovenste snelle ontkoppeling van de A40 en biedt een eenvoudige stereo-aansluiting voor gebruik met standaard audioapparaten en elke MixAmp™.
Pc-splitter
Deze kabel wordt aangesloten op het uiteinde van de standaard QD-kabel om standaard microfoon- en stereo-audio te bieden. Gebruik hem om je A40 rechtstreeks op je pc aan te sluiten.

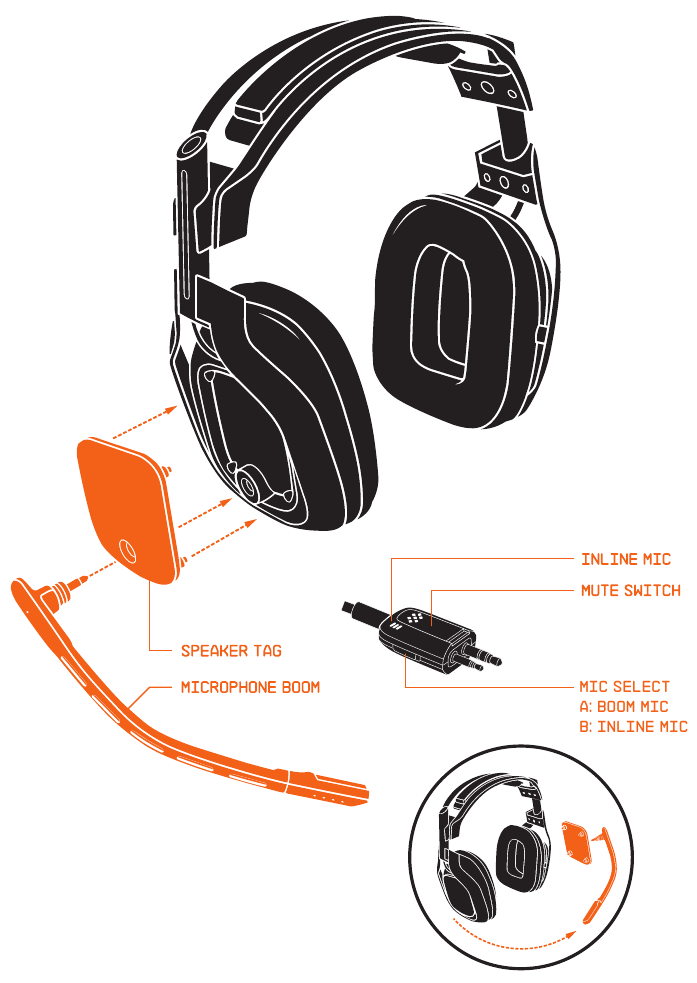

De A40-headset instellen
Hoewel de ASTRO Gaming A40-headset meer functies in een headset bevat dan je gewend bent, is de configuratie vrij eenvoudig.
De iconische platen aan de buitenkant van je A40-headset zijn volledig verwijderbaar en door de gebruiker te configureren – we noemen ze graag LUIDSPREKERTAGS. Ze worden elk vastgehouden met acht zeer krachtige neodymiummagneten (maak je geen zorgen – de magneten hebben geen invloed op de audiokwaliteit!). De A40-headset wordt geleverd met één massieve tag en één met een klein gaatje in het midden.
Hoewel ASTRO Gaming LUIDSPREKERTAGS geweldige koelkastmagneten zijn, houd je ze uit de buurt van kleine kinderen en dieren. De magneten zijn ZEER schadelijk als ze worden ingeslikt (en ze smaken echt slecht).
Je vindt een aansluiting voor de MICROFOONBOOM van de A40 aan beide kanten van de headset. Steek de boom gewoon in de jack en pas het uiteinde van de microfoon aan zodat hij zich in de buurt van je mond bevindt. De microfoon van de A40 heeft uitstekende geluidsonderdrukkende eigenschappen – je zult merken dat het omhoog en weg van je mond zwaaien van de microfoon een handige manier is om jezelf te dempen wanneer je met iemand in de kamer praat als je met een normaal volume spreekt. Houd de microfoon anders dicht bij je mond voor de beste kwaliteit.
Zorg ervoor dat de microfoon VOLLEDIG IN DE AANSLUITING VAN DE HEADSET IS GEPLAATST voor een goede werking. Druk de MICROFOONBOOM stevig in de aansluiting totdat je voelt dat hij op zijn plaats klikt.
Veel apparaten hebben spraakcommunicatiemogelijkheden, maar een boommicrofoon is niet in elke situatie noodzakelijk of welkom -- vooral tijdens het reizen. Daarom hebben we een onopvallende inline microfoon in ons QD-systeem ingebouwd. Op deze manier heb je te allen tijde spraakcommunicatiemogelijkheden. De inline microfoon is perfect voor algemene spraaktaken, maar we raden aan om de boommicrofoon van de A40 te gebruiken voor het geluid van de hoogste kwaliteit.
Er zijn twee schakelaars op de snelle ontkoppeling: een kleine schakelaar aan de zijkant en een grote schakelaar aan de voorkant. De kleine A/B-schakelaar is de MICROFOONSELECTOR en selecteert de microfoon die je wilt gebruiken. Positie A (of OMHOOG) selecteert de boommicrofoon, terwijl positie B (of OMLAAG) de inline microfoon selecteert. De grote schakelaar dempt beide microfoons. Wanneer de grote schakelaar ROOD aangeeft, is de microfoon gedempt.
De A40 aansluiten op een audiobron
De snelle ontkoppeling aan de A40-headset bevestigen
De A40-headset bevat een snelle ontkoppelingskabel. De kabel bevat een A40 snelle ontkoppelingsaansluiting en de andere kant bevat een enkele 3,5mm 4-polige connector voor aansluiting op een MixAmp™ Pro, MixAmp™ 5.8 of een standaard audio-aansluiting.
Het bovenste deel van de snelle ontkoppeling (bevestigd aan de A40-headset zelf) bevat een mute-bediening die alle uitgaande spraaksignalen uitschakelt. Om een van de twee meegeleverde headsetkabels in de QD te steken, moet je ervoor zorgen dat de 2,5mm- en 3,5mm-connectoraansluitingen goed zijn uitgelijnd (de ene is kleiner en de andere is groter).

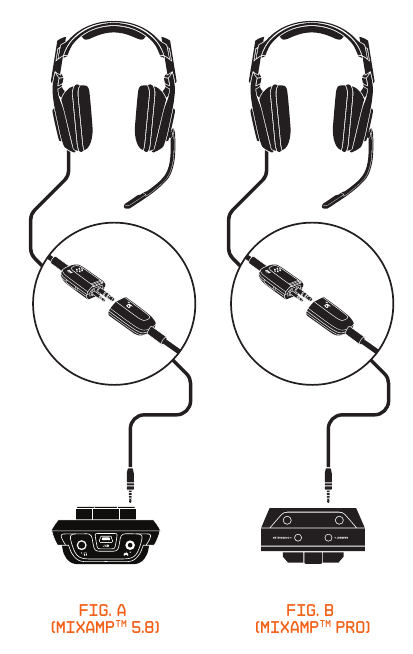

De A40-headset gebruiken met een MixAmp™ Pro/5.8 (afbeelding A & B)
Sluit de standaard QD-kabel aan op de bovenste snelle ontkoppeling van de A40-headset. Zorg ervoor dat de twee helften van de QD volledig zijn ingebracht en goed vastgezet. Deze speciale 4-polige connector stelt de A40-headset in staat om microfoonfunctionaliteit te combineren met een enkele verbinding bij gebruik met een MixAmp™!

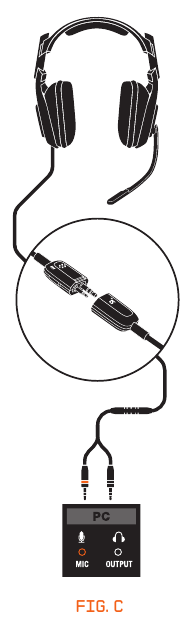

De A40-headset gebruiken met een pc (afbeelding C)
Wanneer je klaar bent om met een pc te gamen en te communiceren met de hoogwaardige uni-directionele microfoon van de A40-headset, sluit je de pc-splitter aan op het uiteinde van de QD-kabel van de A40. Sluit de microfoon- en audio-connectoren aan op de bijbehorende aansluitingen op je pc. Meestal zijn deze roze (voor microfoon) en groen (voor audio). Raadpleeg de handleiding van het moederbord en/of de geluidskaart van je pc voor meer informatie.

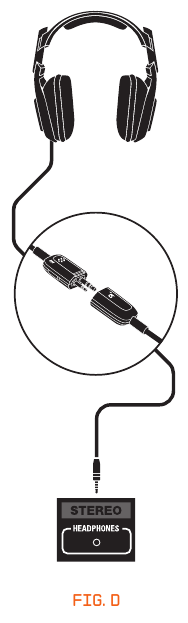

De A40-headset gebruiken met een standaard audiobron (afbeelding D)
Sluit de standaard QD-kabel aan op de bovenste snelle ontkoppeling van de A40. Je kunt de A40 gebruiken met elk apparaat dat een 3,5mm stereo-uitgang heeft.
De standaard QD-kabel heeft geen volumeregeling – deze kabel moet voornamelijk worden gebruikt met bronnen die een eenvoudig te regelen volumeniveau hebben, zoals mp3-spelers, draagbare spelsystemen en natuurlijk elke MixAmp™.
De standaard QD-kabel heeft mogelijk ingebouwde spraakfunctionaliteit wanneer je hem gebruikt met een MixAmp™, maar hij interfereert niet met de audio-uitgang van je draagbare apparaten (d.w.z. mp3-spelers en draagbare spelsystemen). Sluit de 4-polige aansluiting gewoon aan op een 3,5mm-aansluiting om de A40-headset als conventionele hoofdtelefoon te gebruiken. (Je kunt de MICROFOONBOOM ook verwijderen wanneer je in het openbaar bent of onderweg bent, Commandant).
Basisprobleemoplossing
Als de A40-headset geen geluid heeft, controleer dan...
- Als je bent aangesloten op een pc, zijn de microfoon- en audio-aansluitingen (roze en groene connectoren) dan correct geplaatst? Zorg ervoor dat de microfoonconnector is aangesloten op de juiste aansluiting (meestal roze van kleur). De audio-connector moet ook zijn aangesloten op de bijbehorende aansluiting (meestal groen van kleur).
- Als je een pc of ander audioapparaat gebruikt, zorg er dan voor dat het volumeniveau niet op minimaal is ingesteld of is gedempt.
Als de microfoon niet goed werkt, controleer dan...
- Als je bent aangesloten op een pc, zijn de microfoon- en audio-aansluitingen (roze en groene connectoren) dan correct geplaatst? Zorg ervoor dat de microfoonconnector is aangesloten op de juiste aansluiting (meestal roze van kleur). De audio-connector moet ook zijn aangesloten op de bijbehorende aansluiting (meestal groen van kleur).
- Is de MUTE-bediening op de snelle ontkoppeling uitgeschakeld?
- Is de MICROFOONBOOM correct geplaatst en goed vastgezet? (Steek hem stevig in de aansluiting totdat je voelt dat hij op zijn plaats klikt).
- Als je een pc gebruikt, zorg er dan voor dat de microfoon is ingeschakeld en dat het uitgangsniveau niet op minimaal is ingesteld of is gedempt.
Als geluiden omgekeerd lijken tijdens het gebruik van de A40-headset, controleer dan...
- Staat de A40-headset achterstevoren? Zo ja:
- Stap 1: Draai de A40-headset om zodat je linker oor luistert naar de koptelefoon die is aangegeven met de 'L'.
- Stap 2: Lach zachtjes om jezelf.
Ondersteuning
Als je een probleem hebt en je verdere hulp nodig hebt om het op te lossen, neem dan contact met ons op via het "Formulier een vraag stellen" op http://www.astrogaming.com/support/
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download ASTRO A40-handleiding
