Weller WLC100 handleiding

PRODUCTOMSCHRIJVING

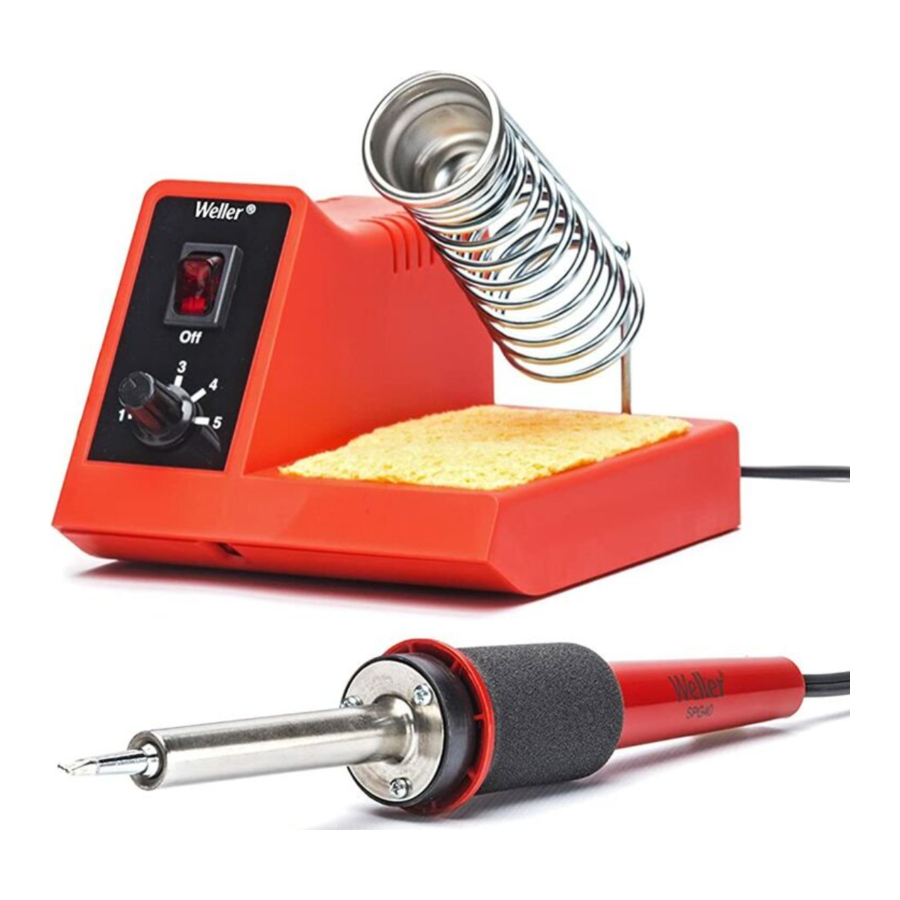

De Weller^® WLC100 soldeerstation biedt handmatig solderen met instelbare temperatuur. De temperatuur van de punt kan worden aangepast door het vermogensniveau van de verwarming te wijzigen. Het vermogen kan worden aangepast van 5 watt tot 40 watt met een knop op de basiseenheid. De WLC100 biedt ook een ingebouwde ijzeren standaard en een spons voor het reinigen van de punt.

Er is een selectie van ijzeren punten beschikbaar van 1/32" conisch tot een 3/16" schroevendraaierpunt. De WLC100 wordt geleverd met een ST3 1/8" schroevendraaierpunt. Raadpleeg de puntentabel voor andere beschikbare stijlen. De WLC100 is U.L. gecertificeerd.

WLC100 BEDIENINGSINSTRUCTIES

Pak het apparaat voorzichtig uit. Plaats de gereedschaphouder in de daarvoor bestemde gleuf aan de bovenkant van het apparaat. Maak de spons nat. Gedestilleerd water heeft de voorkeur, vooral in gebieden waar leidingwater een hoog mineraalgehalte heeft. Plaats het gereedschap in de houder.

Steek de stekker in een 120 volt stopcontact. Zet het apparaat aan met de tuimelschakelaar. Stel de vermogensregelknop in op "5" (5) om het gereedschap snel op te warmen. Wacht 1 minuut. Lagere instellingen hebben langer nodig om de bedrijfstemperatuur te bereiken. Pas de regelaar aan op een lagere stand. Haal het gereedschap uit de houder en vertin de punt met soldeer. Het apparaat is nu klaar voor gebruik. Gebruik altijd de laagste vermogensinstelling die de last die u soldeert aankan. Door lagere instellingen te gebruiken en de juiste puntstijlen te selecteren, worden gevoelige componenten beschermd tegen warmteschade.

TIPS VOOR HET SOLDEREN

Solderen is de snelste en gemakkelijkste manier om metalen te verbinden. Het soldeer, meestal een legering van tin en lood, heeft een laag smeltpunt en wordt in de verbinding gegoten, waardoor de onderdelen aan elkaar worden bevestigd. Een gesoldeerde verbinding is stabiel en elektrisch efficiënt. Het is echter niet bestand tegen veel spanning of beweging. Om een gesoldeerde verbinding te maken, heeft u het volgende nodig:

1. een warmtebron,
2. SCHONE metalen oppervlakken om te verbinden,
3. een geschikte kwaliteit soldeer,
4. vloeimiddel - Harskernsoldeer is wat u nodig heeft voor de meeste klussen. Dit betekent dat u zich geen zorgen hoeft te maken over afzonderlijk vloeimiddel. Harskernsoldeer moet worden gebruikt voor elke elektrische verbinding.

Dit is wat u moet doen.

1. Zorg ervoor dat de te solderen voorwerpen perfect schoon zijn. Dit kan worden bereikt met draad, hout of fijn schuurpapier. Alleen omdat een stuk metaal er helder en schoon uitziet, is het dat misschien niet.
2. Maak een goede mechanische verbinding door draden om elkaar heen of om een klem te wikkelen.
3. Wanneer u warmte aanbrengt, breng deze dan niet aan op het soldeer. Verwarm het basismateriaal, bijvoorbeeld draden, zodat ze voldoende heet worden om het soldeer te smelten en in de verbinding te laten vloeien. Een kleine hoeveelheid vers soldeer op de punt wanneer u begint met solderen, helpt de warmte van de soldeerbout naar de verbinding te geleiden.
4. Wanneer het soldeer soepel op een verbinding is aangebracht, schuift u de soldeerbout weg om de verbinding netjes achter te laten.
5. Vermijd het bewegen van de verbinding of draad na het verwijderen van de soldeerbout. Op de verbinding blazen versnelt de afkoeling.
6. Vermijd te veel warmte op elektrische en elektronische componenten. Een koellichaam kan worden gebruikt om warmte van het onderdeel af te voeren.
7. Breng niet meer soldeer aan dan nodig is. Te veel soldeer kan kortsluiting veroorzaken.
8. Het is raadzaam om componenten voor te vertinnen voordat ze worden gesoldeerd, vooral getwiste draad. Draai de draden in elkaar, verwarm ze en verzadig ze met soldeer.
9. Het is gemakkelijk om een verbinding te zweten na het vertinnen. Draai de draden gewoon in elkaar en breng warmte aan.
10. Om een verbinding te desolderen, brengt u warmte aan en gebruikt u een soldeerhulpmiddel zoals soldeerdraad om het soldeer te verwijderen en de verbinding te scheiden. Zorg ervoor dat u nieuw soldeer gebruikt bij het opnieuw solderen.
11. Dampen van sommige vloeimiddelen kunnen onaangenaam zijn, dus zorg voor een goede ventilatie in de werkruimte.
12. Gebruik geen vijl om de soldeerpunt schoon te maken, veeg de punt af met een natte spons wanneer de punt heet is om de punt schoon te houden.

DE JUISTE MANIER OM TE SOLDEREN

Gebruik altijd de soldeerbout om de verbinding te verwarmen, niet het soldeer. Een kleine hoeveelheid vers soldeer op de punt helpt de warmte sneller naar de verbinding te geleiden. Het soldeer moet door de verbinding worden verwarmd, zodat het in en rond de verbinding vloeit, wat resulteert in een sterkere verbinding.

DE HOEVEELHEID SOLDEER EN KWALITEITSCONTROLE

1. Minimale hoeveelheid soldeer.
2. Optimale hoeveelheid soldeer. Het soldeer moet de pad en de draad bedekken. Er moet enige capillaire werking van het soldeer op de draad zijn. Het oppervlak van het soldeer moet glad en glanzend zijn.
3. Overmatige soldeer, verbergt de verbinding zodat deze niet kan worden gecontroleerd. Er is ook de mogelijkheid dat soldeer een brug vormt tussen sporen en kortsluiting veroorzaakt.

VERSCHILLENDE SOORTEN SLECHTE SOLDEERVERBINDINGEN

1. Slecht solderen van de klem draad. De draad was niet voldoende verwarmd en het soldeer heeft de bovenkant niet bevochtigd. Deze draad kan van de verbinding worden getrokken.
2. Slecht solderen van PCB-spoor. Het spoor was niet voldoende verwarmd om het soldeer te laten bevochtigen en over het oppervlak van het spoor te laten vloeien. Het soldeer kan van het spoor worden getrokken als het wordt belast. Dit kan ook gebeuren als het spoor niet is schoongemaakt of als er niet genoeg vloeimiddel is gebruikt.
3. Slecht solderen van klem draad en PCB-spoor. Dit is een "koude" (cold) soldeerverbinding waarbij de soldeerbout niet lang genoeg op de verbinding is gehouden om de verbinding voldoende te verwarmen en waarbij er enige beweging van de verbinding had kunnen optreden voordat het soldeer afkoelde. Het lijkt een ruw gestructureerd oppervlak te hebben. Dit kan worden gecorrigeerd door de verbinding opnieuw te verwarmen totdat het soldeer vloeit en een kleine hoeveelheid vloeimiddel toe te voegen.

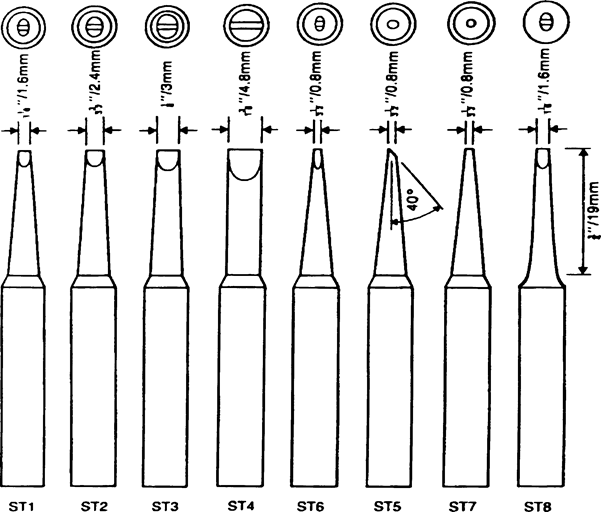

SELECTIE VAN WELLER^® ST-SERIE PUNTEN

Weller^® punten zijn van massief koper, bekleed met ijzer, nikkel en chroom. Het chroom is verwijderd uit het werkgebied en de punten zijn voorgevertind met tin/lood soldeer. De nikkel en chroom beschermen de schacht tegen corrosie en kruip van soldeer. De Weller^® WLC100 gebruikt de punten van de ST-serie.

ONDERHOUD VAN WELLER^® SOLDEERPUNTEN

1. Houd de punt vertind; veeg alleen af voor gebruik.
2. Gebruik hars- of geactiveerde harsvloeimiddelen. Zuurhoudende vloeimiddelen zullen de levensduur van de punt aanzienlijk verkorten.
3. Verwijder de punt en reinig deze met een geschikt reinigingsmiddel voor het gebruikte vloeimiddel. De frequentie van reiniging is afhankelijk van het type werk en het gebruik. Punten die constant in gebruik zijn, moeten minstens één keer per week worden verwijderd en schoongemaakt.
4. Probeer de punt niet schoon te maken met schurende materialen en vijl de punt nooit; dit zal de levensduur van de punt aanzienlijk verkorten. De bevochtigbaarheid van de punt wordt beïnvloed door contact met organische stoffen zoals plastic harsen, siliconenvet en andere chemicaliën. Als de punt onbevochtigbaar wordt, kan deze worden gereinigd met een Weller® Polishing Bar, onderdeelnummer WPB1. Doe dit niet te veel, anders wordt de ijzeren coating verwijderd en is de punt verpest. Vertin de punt onmiddellijk opnieuw om oxidatie te voorkomen.
5. Verwijder geen overtollig soldeer van de verwarmde punt voordat u deze opbergt. Het overtollige soldeer voorkomt oxidatie van het bevochtigbare oppervlak wanneer de punt opnieuw wordt verwarmd.

VERVANGINGS- EN OPTIONELE ONDERDELEN VOOR WLC100

Soldeerpunten Zie de puntentabel voor onderdeelnummers

WCC104 Vervangende spons voor het reinigen van de punt

WPB1 Weller^® Polishing Bar

ANDERE HOOGWAARDIGE WELLER^® SOLDEERPRODUCTEN

SPG80 Soldeerbout voor glas-in-lood

WLC200 Regelbare soldeerbout en station voor glas-in-lood

GEEN DOOR DE GEBRUIKER TE ONDERHOUDEN ONDERDELEN BINNENIN - ALS HET APPARAAT NIET WERKT, STUUR HET DAN TERUG NAAR WELLER VOOR REPARATIE
