Weller D650 Handleiding

PRODUCTBESCHRIJVING

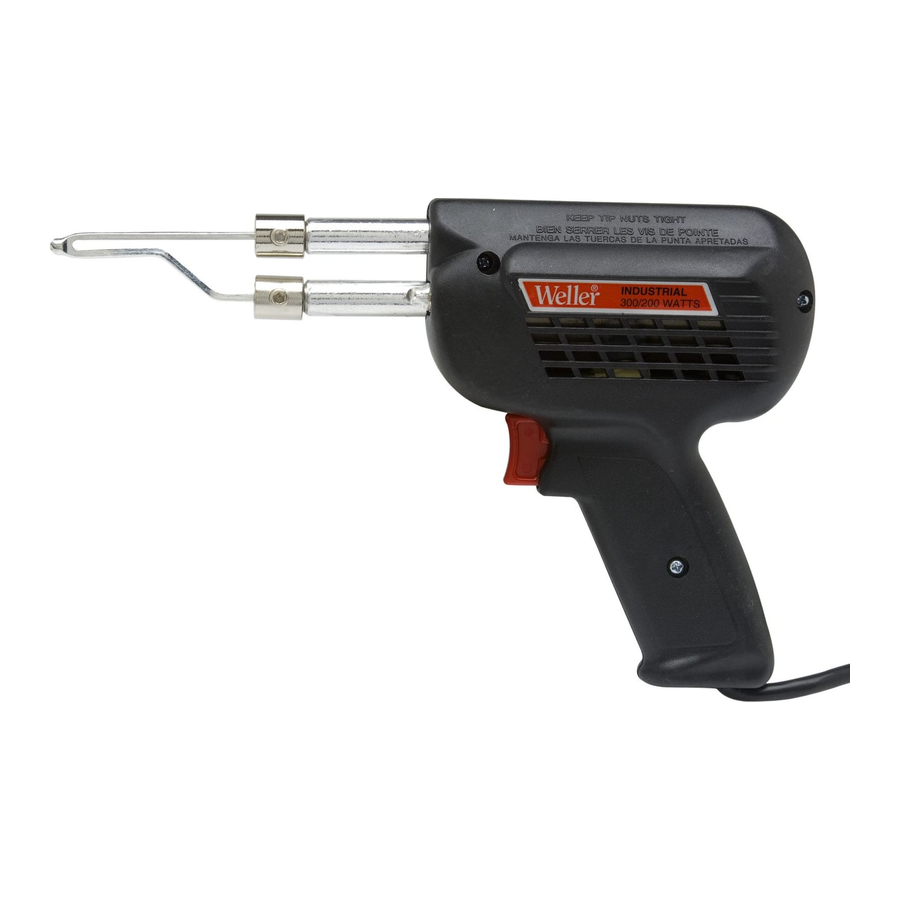

Het Weller^® D650 industriële soldeerpistool is een multifunctioneel, zwaar gereedschap met het hoogste vermogen van de Weller^®-lijn soldeerpistolen. De D650 levert 300 watt vermogen in de hoge triggerpositie en 200 watt in de lage triggerpositie. De D650 heeft een nieuwe thermoplastische behuizing en een netsnoer met drie draden. Ontworpen voor vele toepassingen, is er een selectie aan soldeer-, snij- en gladmaakpunten beschikbaar voor de D650.

BEDIENINGSINSTRUCTIES

Het D650 industriële soldeerpistool is ontworpen voor intermitterend gebruik met een duty cycle van één minuut vermogen “Aan”, en vervolgens vier minuten “Uit”. Voor een hoog wattage (300 watt) trekt u de trekker naar de eerste positie. Voor een laag wattage (200 watt) trekt u de trekker naar de tweede positie, of volledig ingedrukt. (Zie onderstaande afbeelding).


Dit product produceert, wanneer gebruikt voor solderen en soortgelijke toepassingen, chemicaliën waarvan bekend is dat de staat Californië kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken.

SOLDEERTIPS

Solderen is een snelle en gemakkelijke manier om metalen te verbinden. Soldeer heeft een laag smeltpunt en stroomt met warmte via capillaire werking in de verbinding, waardoor de onderdelen aan elkaar worden gesmolten. Een correct gesoldeerde verbinding wordt beschouwd als zowel mechanisch stabiel als elektrisch efficiënt. Om een verbinding correct te solderen, heeft u het volgende nodig:

• Een warmtebron - uw Weller^®-soldeerpistool
• Schone metalen oppervlakken die verbonden moeten worden
• Een geschikte kwaliteit soldeer met fluxkern
• Flux - bij gebruik van soldeer zonder fluxkern

‘Fluxkern’-soldeer wordt gebruikt voor de meeste klussen. ‘Fluxkern’-soldeer bevat flux in de soldeerdraad, waardoor aparte fluxen overbodig zijn. Harskernsoldeer moet worden gebruikt voor elektrische verbindingen.

Volg deze instructies voor de beste resultaten:

1. Zorg ervoor dat de te solderen items vooral schoon zijn op het verbindingsgebied. Dit kan worden bereikt met staalwol of fijn schuurpapier. Alleen omdat een stuk metaal er helder en schoon uitziet, is dat niet noodzakelijk zo.
2. Maak een goede mechanische verbinding door draden om elkaar heen te wikkelen of rond een aansluitpunt.
3. Breng bij het aanbrengen van warmte een kleine hoeveelheid soldeer aan op de punt om een goede warmteoverdracht te garanderen. Warmte moet worden toegepast op het basismateriaal, bijv. draden, zodat ze voldoende heet worden om het soldeer te smelten om in de verbinding te vloeien.
4. Nadat het soldeer is gevloeid, schuift u de punt soepel weg om de verbinding netjes achter te laten. Bij gebruik van een soldeerpistool mag de trekker nooit worden losgelaten voordat de punt de soldeerverbinding heeft vrijgemaakt. Als de punt afkoelt terwijl deze in contact is met het soldeer, zal dit resulteren in een verstoorde verbinding.
5. Vermijd beweging van de verbinding of draad tijdens het solderen. Een soldeerhulpmiddel of tang kan worden gebruikt om de verbinding op zijn plaats te houden. Zachtjes blazen op de verbinding versnelt de koeling.
6. Vermijd te veel warmte op elektrische en vooral elektronische componenten. Om dit te bereiken, gebruikt u een paar Xcelite^®-punttangen tussen de soldeerverbinding en het componentlichaam. Ze zullen fungeren als een koellichaam en warmte van het component afvoeren.
7. Breng niet meer soldeer aan dan nodig is. Overmatig soldeer kan componenten beschadigen en kortsluiting veroorzaken.
8. Het is aan te raden om draden te vertinnen voor het solderen, vooral gevlochten draad. Draai de strengen samen, verwarm ze en verzadig ze met soldeer.
9. Het maken van een verbinding is eenvoudig na het vertinnen. Draai de draden gewoon samen en breng een beetje soldeer of flux aan met warmte. Het resultaat is een soepele, elektrisch efficiënte, gesoldeerde verbinding.
10. Om een verbinding te desolderen, brengt u warmte aan en gebruikt u een soldeerhulpmiddel om de verbinding te scheiden. Zorg ervoor dat u nieuw soldeer gebruikt bij het opnieuw solderen.
11. Dampen die vrijkomen door sommige fluxen kunnen gevaarlijk zijn.

    Zorg voor voldoende ventilatie in de werkruimte.

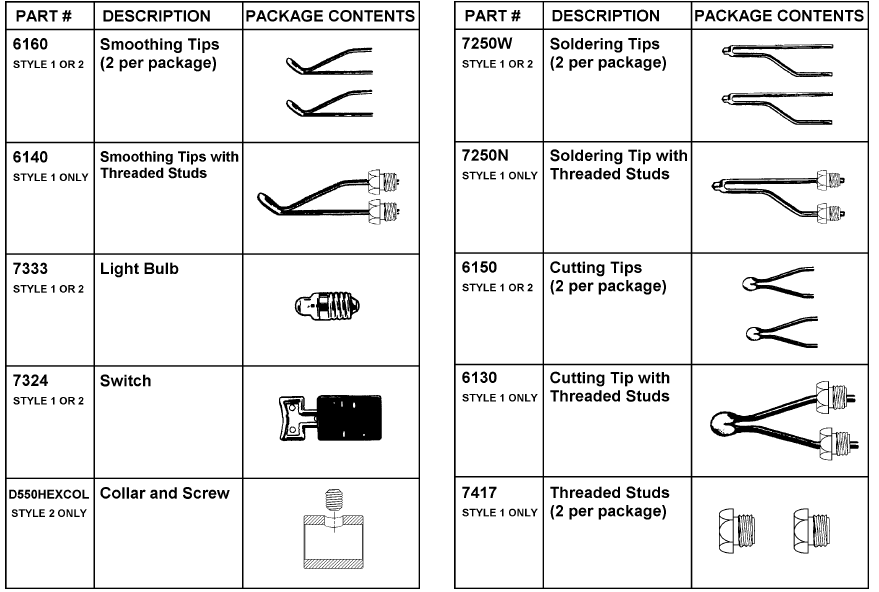

D650 INDUSTRIËLE Vervangingsonderdelen

VEILIGHEIDSMAATREGELEN

Het Weller^® D650-soldeerpistool is een zeer veilig gereedschap. Het is UL-gecertificeerd en voldoet aan alle relevante veiligheidsvoorschriften in de VS. Niettemin moet het, zoals alle elektrische apparaten, met de juiste zorg worden behandeld. Vergeet nooit dat de werkende punt van het industriële soldeerpistool hoge temperaturen bereikt.

Volg te allen tijde deze veiligheidsregels:

1. Houd uw soldeerpistool uit de buurt van alle ontvlambare materialen.
2. Om brandwonden te voorkomen, ga er altijd van uit dat de punt heet is.
3. Zorg ervoor dat de hete metalen punt niet in contact komt met het elektrische snoer.
4. Voordat u aanpassingen maakt - het verwijderen of vervangen van een punt enz. - zorg ervoor dat het pistool is losgekoppeld en is afgekoeld.
5. Laat de trekker los wanneer de punt geen contact maakt met het werk. Tape de trekker NOOIT vast.
6. Houd het werk niet in uw hand als u dit kunt vermijden. Gebruik een bankschroef, klem of tang.
7. Dompel het gereedschap niet in een vloeistof.
8. Veel materialen geven bij verhitting onaangename of mogelijk giftige dampen af - dus werk ALTIJD in een goed geventileerde ruimte.
9. Reinig de punt door deze, wanneer heet, over een vochtige soldeergereedschapspons te vegen - geplaatst op een niet-ontvlambaar oppervlak, NIET in de hand gehouden. Vertin de punt onmiddellijk opnieuw met soldeer nadat u deze op een vochtige spons hebt afgeveegd. Dit voorkomt dat de punt oxideert en zorgt voor een betere warmteoverdracht. (Zie de onderstaande aanwijzingen voor het opnieuw vertinnen van punten).
10. Koppel na gebruik het soldeerpistool los, laat de punt volledig afkoelen en berg het gereedschap op een veilige plaats op (buiten bereik van kinderen).
11. Draag altijd een veiligheidsbril om te voorkomen dat hete materialen in de ogen komen.
12. Probeer nooit het pistool te gebruiken, of zelfs maar aan te sluiten, als het netsnoer of de plastic behuizing op enigerlei wijze beschadigd is.
13. Houd bij het hanteren van het pistool het pistool altijd bij het handvat vast. Draag de eenheid niet aan het netsnoer.
14. Uw D650 is uitgerust met een stekker met drie pinnen. Verwijder de aardingspin niet. Gebruik geen stekkers met 2 pinnen.

ONDERHOUD EN VERZORGING

Het D650-soldeerpistool heeft heel weinig onderhoud en verzorging nodig om het in topconditie te houden. Af en toe moet de soldeerpunt opnieuw worden vertind. Ook kunnen er andere punten worden gebruikt voor verschillende toepassingen.

PUNTEN OPNIEUW VERTINNEN

Als het soldeer niet aan de werkpunt hecht en in plaats van soepel te vloeien, in kleine bolletjes eraf rolt, moet de punt waarschijnlijk opnieuw worden vertind. De volgende stappen leggen uit hoe u een punt opnieuw vertint.

1. Schraap, terwijl de punt koud is, het bevochtigbare gebied van de punt met zeer fijn schuurpapier of staalwol.
2. Druk de trekker in en breng soldeer aan op de punt totdat het begint te smelten.
3. Houd de punt in contact met het soldeer.
4. Laat na 3 of 4 seconden de trekker los, maar blijf soldeer aanbrengen totdat de punt afkoelt.
5. Veeg, eenmaal verwarmd, overtollig soldeer weg, maar breng een kleine hoeveelheid opnieuw aan voordat u verdergaat.
6. De punt moet nu grondig vertind zijn. Zo niet, herhaal dan de procedure vanaf stap 1.

PUNTEN VERVANGEN

Weller^® produceert al sinds 1945 soldeerpistolen. In die tijd zijn er twee soorten puntbevestigingen geweest.

STIJL 1
Vervangingspunten kunnen met of zonder schroefdraad worden gekocht. Als u alleen punten hebt gekocht (vervangingsonderdeel # 7250W) en van plan bent de schroefdraadpennen te gebruiken die bij uw soldeerpistool zijn geleverd, volg dan de volledige procedure hieronder. Als u echter een vervangingspunt hebt gekocht compleet met schroefdraadpennen (vervangingsonderdeel # 7250N), sla dan stap 3 over.

1. Zorg ervoor dat de moeren voor de puntbevestiging op de nieuwe punt zijn geplaatst zoals afgebeeld.

2. Steek de punteinden ongeveer 6 mm of 1/4" in de zijgaten en trek ze naar voren om te beginnen met buigen.

3. Steek de punteinden door de vatopening en in de zijgaten.

4. Start de moeren voorzichtig met de hand en draai ze na het vastgrijpen van de schroefdraad vast met een moersleutel totdat ze vast zitten.

   Goed vastgedraaide puntmoeren zijn noodzakelijk om een goede elektrische verbinding te garanderen. Losse puntmoeren kunnen ervoor zorgen dat het soldeerpistool niet goed opwarmt.


STIJL 2

1. Draai de stelschroeven los met de meegeleverde inbussleutel.
2. Trek de punt uit het pistool.
3. Schuif de nieuwe punt in het pistool totdat deze de bodem raakt.
4. Draai de stelschroef vast.

PROBLEEMOPLOSSING

Soldeerpistool wordt niet goed warm

Als uw Weller^®-soldeerpistool lijkt op te warmen, maar niet heet genoeg is om de klus te klaren, probeer dan de punt los te draaien en weer vast te draaien. Het kan nodig zijn om het verbindingsgebied van de punteinden schoon te maken met schuurpapier of mogelijk een nieuwe punt te installeren. (Raadpleeg het gedeelte Punten vervangen). Een goede elektrische verbinding tussen de punt en het soldeerpistool is essentieel voor een goede verwarming van het gereedschap.

Lampen branden niet

Probeer de lampen in de fittingen vast te draaien. Als het probleem aanhoudt, kunnen er vervangende lampen worden gekocht. (Onderdeel # 7333).

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Weller D650 Handleiding

Beschikbare talen
