JBL QUANTUM ONE Handleiding

Inleiding

Deze handleiding bevat informatie over de JBL QUANTUMONE-gamingheadset. We raden u aan even de tijd te nemen om deze handleiding door te lezen, waarin het product wordt beschreven en stapsgewijze instructies worden gegeven om u te helpen bij het instellen en aan de slag gaan. Lees en begrijp alle veiligheidsinstructies voordat u uw product gebruikt.
Als u vragen heeft over dit product of de werking ervan, neem dan contact op met uw verkoper of de klantenservice, of bezoek ons op www.JBLQuantum.com

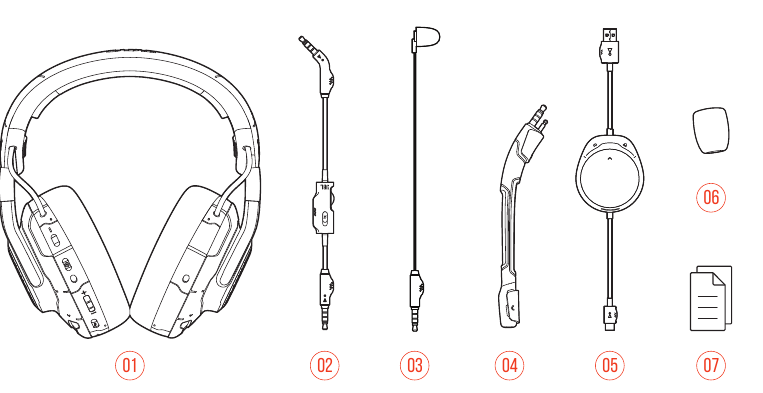

Wat zit er in de doos

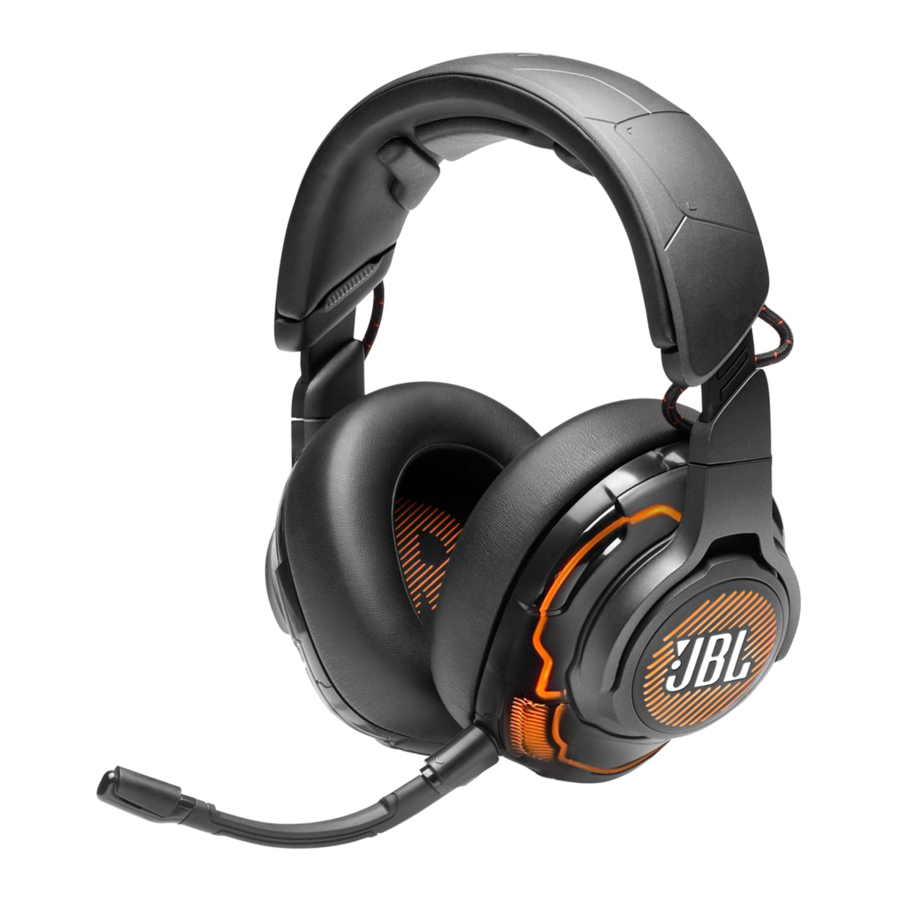

1. JBL QUANTUMONE-headset
2. 3,5mm-audiokabel
3. Kalibratiemicrofoon
4. Afneembare boommicrofoon
5. USB-kabel met draaiknop voor game/chatbalans (USB-A naar USB-C)
6. Schuimrubberen windkap voor boommicrofoon
7. QSG, garantiekaart en waarschuwingskaart

PRODUCTOVERZICHT

Bedieningselementen op de headset

1. ANC* / TalkThru**-led
   • Licht op wanneer de ANC-functie is ingeschakeld.
2. knop
   • Druk kort om TalkThru in of uit te schakelen.
   • Houd langer dan 2 seconden ingedrukt om ANC in of uit te schakelen.
3. knop
   • Knop voor opnieuw centreren voor hoofdtracking
4. Plat inklapbare oorschelp
5. Volume +/- draaiknop
   • Past het volume van de headset aan.
6. RGB-verlichtingszones
7. knop
   • Druk hierop om de microfoon te dempen of dempen op te heffen.
   • Houd langer dan 5 seconden ingedrukt om het RGB-lampje in of uit te schakelen.
8. Led voor voedingsstatus
   • Licht op wanneer de USB-verbinding actief is.
9. USB-C-poort
10. 3,5mm-audioaansluiting
11. Aansluiting voor boom-/kalibratiemicrofoon
12. Led voor dempen/opheffen van microfoon
    • Licht op wanneer de microfoon is gedempt.

* ANC (Active Noise Cancelling, actieve ruisonderdrukking): ervaar totale immersie tijdens het gamen door het buitengeluid te onderdrukken.
** TalkThru: In de TalkThru-modus kunt u natuurlijke gesprekken voeren zonder uw headset af te zetten.

Bedieningselementen op de USB-kabel

1. draaiknop
   • Brengt het chatvolume in evenwicht met het game-audio volume.
2. Led voor voedingsstatus
   • Licht op wanneer de USB-verbinding actief is.

Bedieningselementen op de 3,5mm-audiokabel

1. Volumedraaiknop
   • Past het volume van de headset aan in een 3,5mm-audioverbinding.
2. schuifregelaar
   • Schuif om de microfoon te dempen of dempen op te heffen in een 3,5mm-audioverbinding.

Aan de slag

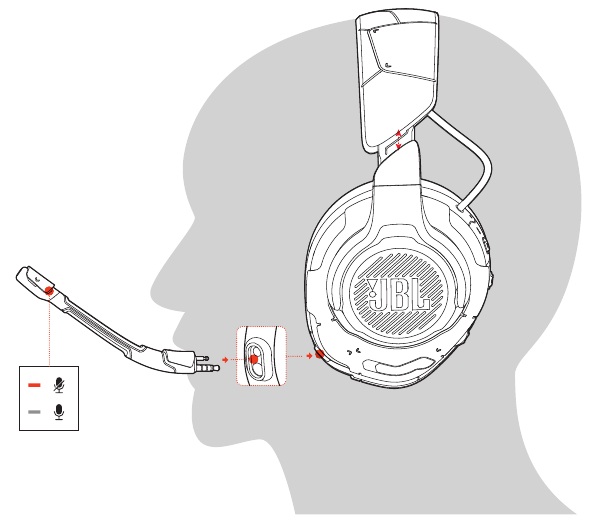

De headset dragen

1. Bevestig de afneembare boommicrofoon.
2. Plaats de kant gemarkeerd met L op uw linkeroor en de kant gemarkeerd met R op uw rechteroor.
3. Pas de oorkussens en hoofdband aan voor een comfortabele pasvorm.
4. Pas de microfoon naar wens aan.

Eerste installatie (alleen voor pc)

Download JBL Quantum ENGINE van jblquantum.com/engine om volledige toegang te krijgen tot functies op uw JBL Quantum-headset, van headsetkalibratie tot het aanpassen van 3D-audio aan uw gehoor, van het creëren van aangepaste RGB-verlichtingseffecten tot het bepalen van hoe de sidetone van de boommicrofoon werkt.

Softwarevereisten
Platform: alleen Windows 7/ Windows 10 (64 bits)
500 MB vrije ruimte op de harde schijf voor installatie

TIP:

• Quantum SPHERE 360 en DTS Headphone: X V2.0 alleen beschikbaar op Windows. Software-installatie vereist.

1. Sluit de headset via een USB-verbinding aan op uw pc (zie "Met USB-verbinding").
2. Ga naar "Geluidsinstellingen" -> "Geluidsconfiguratiescherm".
3. Markeer onder "Afspelen" "JBL QUANTUMONE GAME" en selecteer "Instellen als standaard" -> "Standaardapparaat".
4. Markeer "JBL QUANTUMONE CHAT" en selecteer "Instellen als standaard" -> "Standaardcommunicatieapparaat".
5. Markeer onder "Opname" "JBL QUANTUMONE CHAT" en selecteer "Instellen als standaard" -> "Standaardapparaat".
6. Selecteer in uw chattoepassing "JBL QUANTUMONE CHAT" als het standaardaudioapparaat.
7. Volg de instructies op het scherm om uw geluidsinstellingen te personaliseren.

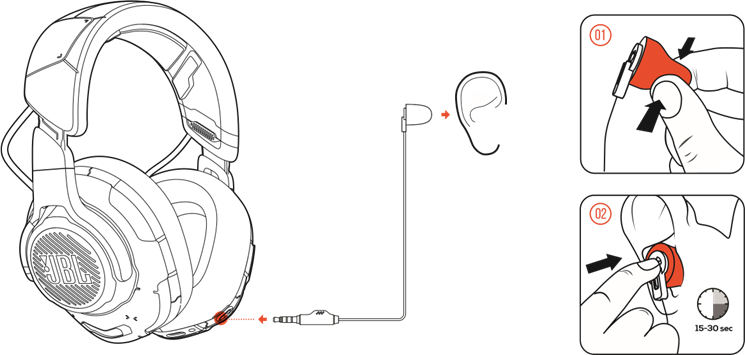

Gepersonaliseerde audiokalibratie

1. Sluit de headset via een USB-verbinding aan op uw pc (zie "Met USB-verbinding").
2. Start JBL QuantumENGINE en ga naar de kalibratie van QuantumSPHERE 360.
3. Zoals aangegeven, maakt u de boommicrofoon los en sluit u de kalibratiemicrofoon aan.
4. Plaats de kalibratiemicrofoon in uw linkeroor en wacht tot het juiste geluidsniveau is gedetecteerd.

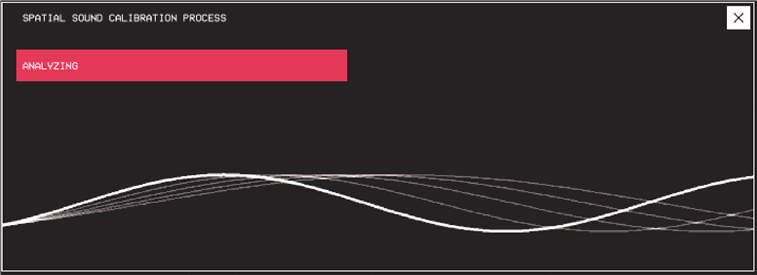

5. Volg de instructies op het scherm om de audiokalibratie voor beide oren te voltooien.
6. Maak de kalibratiemicrofoon los en sluit de boommicrofoon weer aan.

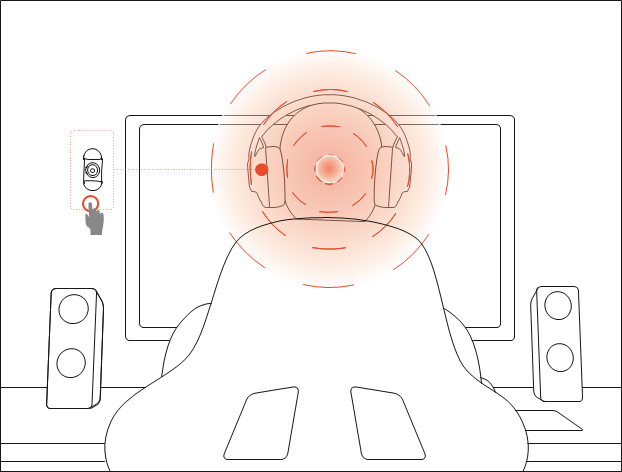

Opnieuw centreren

Met deze functie kunt u uw headset voor elk gebruik opnieuw centreren om de optimale geluidspositie te krijgen.

1. Plaats uzelf voor uw monitor.
2. Druk op op uw headset en de sensor voor hoofdtracking start de automatische kalibratie.

TIP:

• U kunt deze functie ook activeren vanuit JBL Quantum ENGINE.

De headset gebruiken

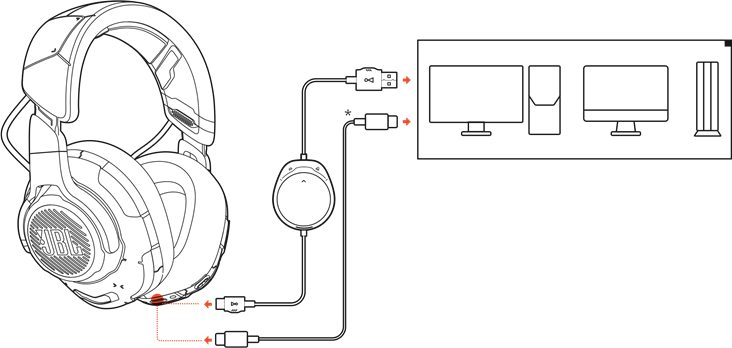

Met USB-verbinding

1. Sluit de oranje connector (USB-A) van de USB-kabel aan op een USB-A-poort op uw pc, Mac of PS4.
2. Sluit de zwarte connector (USB-C) aan op de USB-C-poort op uw headset.

Basishandelingen

Bedieningselementen	Handeling
Volumedraaiknop	Mastervolume aanpassen.
knop	Druk hierop om de microfoon te dempen of dempen op te heffen. Houd langer dan 5 seconden ingedrukt om het RGB-lampje in of uit te schakelen.
knop	Druk kort om TalkThru in of uit te schakelen. Houd langer dan 2 seconden ingedrukt om ANC in of uit te schakelen.
	Draai naar om het gamevolume te verhogen.
	Draai naar om het chatvolume te verhogen.

TIP:

• Afhankelijk van uw apparaatconfiguratie kunt u ook een USB-C-naar-USB-C-kabel gebruiken (niet meegeleverd). USB-C-connectiviteit met alle apparaten is niet gegarandeerd.

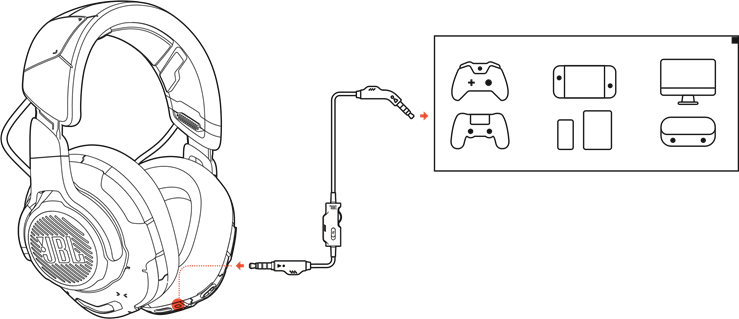

Met 3,5mm-audioverbinding

1. Sluit de zwarte connector aan op uw headset.
2. Sluit de oranje connector aan op de 3,5mm-hoofdtelefoonaansluiting op uw pc, Mac, mobiel of gameconsole.

Basishandelingen

Bedieningselementen	Handeling
Volumedraaiknop op 3,5mm-audiokabel	Mastervolume aanpassen.
schuifregelaar op 3,5mm-audiokabel	Schuif om de microfoon te dempen of dempen op te heffen.

OPMERKING:

• De led voor het dempen/opheffen van de microfoon, de knop, de draaiknop en de RGB-verlichtingszones op de headset werken niet in een 3,5mm-audioverbinding.

Productspecificaties

• Drivergrootte: 50 mm dynamische drivers
• Frequentiebereik: 20 Hz - 40 kHz
• Frequentiebereik microfoon: 100 Hz -10 kHz
• Maximaal ingangsvermogen: 20 mW
• Gevoeligheid: 95 dB @ 1 kHz, 1 mW
• Maximaal SPL: 97 dB
• Microfoongevoeligheid: -41 dBV @1 kHz/Pa
• Impedantie: 32 Ohm
• Opnamepatroon microfoon: unidirectioneel
• Microfoongrootte: 6 mm x 2,7 mm
• Gewicht: 369 g

OPMERKING:

• Technische specificaties kunnen zonder voorafgaande kennisgeving worden gewijzigd.

Probleemoplossing

Als u problemen heeft met dit product, controleer dan de volgende punten voordat u service aanvraagt.

Geen geluid of slecht geluid

• Zorg ervoor dat u JBL QUANTUMONE GAME heeft gekozen als het standaardapparaat in de geluidsinstellingen van uw game op uw pc, Mac of gameconsole.
• Pas het volume aan op uw pc, Mac of gameconsole.
• Controleer de game/chatbalans op de pc als u alleen game- of chat-audio afspeelt.
• Controleer of ANC is ingeschakeld terwijl TalkThru is uitgeschakeld.

In USB-verbinding:

• Zorg ervoor dat de USB-kabel goed is aangesloten.
• De USB-poorten op sommige gameconsoles zijn mogelijk niet compatibel met JBL QUANTUMONE. Dit is geen defect.

In 3,5mm-audioverbinding:

• Zorg ervoor dat de 3,5mm-audiokabel goed is aangesloten.

Mijn stem is niet te horen door mijn teamgenoten

• Zorg ervoor dat u JBL QUANTUMONE CHAT heeft gekozen als het standaardapparaat in de chatgeluidsinstellingen van uw pc, Mac of gameconsole.
• Zorg ervoor dat de microfoon niet is gedempt.

Ik kan mezelf niet horen als ik praat

• Schakel sidetone in via JBL QuantumENGINE om uzelf duidelijk te horen via de game-audio. ANC/TalkThru wordt uitgeschakeld wanneer sidetone is ingeschakeld

Referenties

• JBL Quantum Support

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
