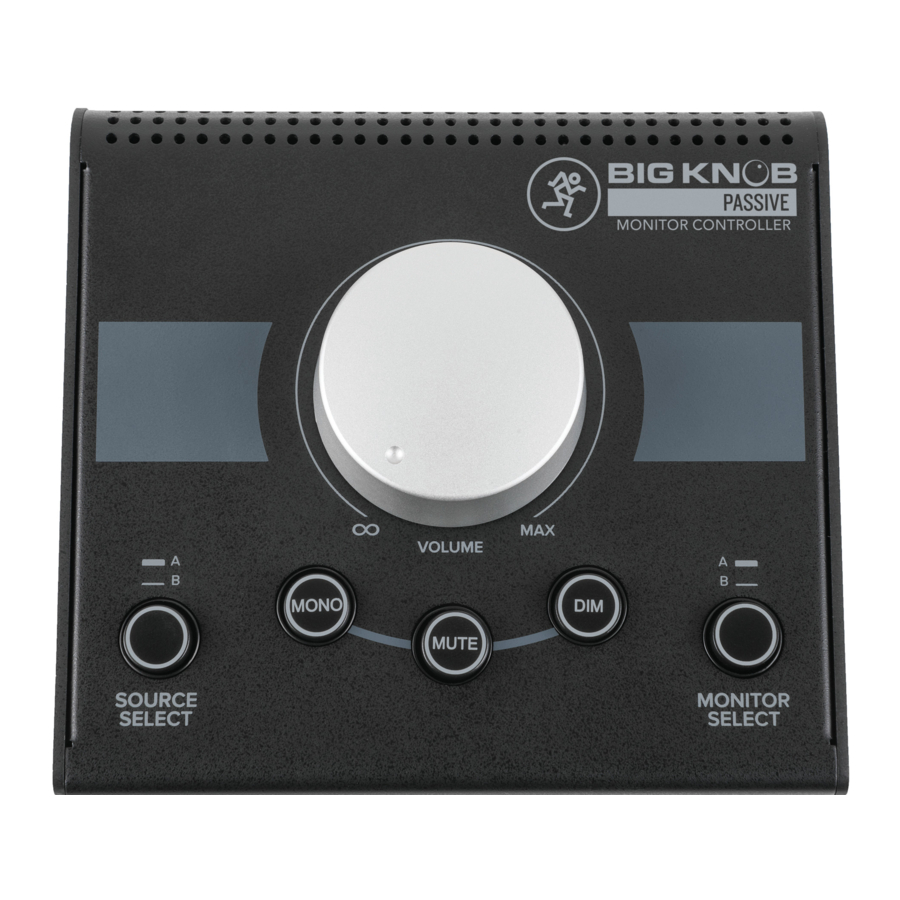

Mackie Big Knob Passive Handleiding

Big Knob Passive Functies

• Uiterst eenvoudige 2x2 monitor controller
• Kies tussen twee bronnen en twee monitorparen.
• Klassieke Big Knob volumeregeling.
• Professionele mono-, mute- en dimfuncties.
• Kristalheldere audiokwaliteit
• Passief audiopad zonder dat een voeding nodig is.
• Stevig "Built-Like-A-Tank" ontwerp

Inleiding

De Big Knob Passive profiteert van een bewezen, bestverkocht ontwerp om professionele niveauregeling te leveren, plus bron- en monitorselectie voor studio's van elke omvang.
Het passieve audiopad zorgt ervoor dat de oorspronkelijke sonische integriteit in uw gehele signaalketen behouden blijft. Meer dan alleen een niveauregeloplossing, de Big Knob Passive biedt de mogelijkheid om te kiezen tussen twee bronnen en twee monitorparen.
Ideaal voor eenvoudige niveauregeling in een thuis- of projectstudio, of voor integratie in een grote studio of een groep bewerkingssuites, de Big Knob Passive is de "Built-Like-ATank", betaalbare monitorregeloplossing.

Snel aan de slag

We begrijpen dat je niet kunt wachten om je Big Knob Passive aan te sluiten en uit te proberen. Neem desalniettemin de tijd om deze pagina NU te lezen, de rest kan wachten tot je er klaar voor bent.

1. Draai alle knoppen omlaag.
2. Schakel alle schakelaars uit.
3. Sluit signaalbronnen aan op de Big Knob, zoals:
   • Audio-interface.
   • Line-level bronnen zoals keyboards, drummachines of MP3-spelers aangesloten op de line-level ingangen.
   • Andere stereo afspeelapparaten.
4. Sluit kabels van de monitoruitgangen aan op actieve luidsprekers (of op een versterker die is aangesloten op passieve luidsprekers).
5. Zet de actieve studiomonitors (of versterkers) aan.
6. Zorg ervoor dat het volume van de ingang hetzelfde is als tijdens normaal gebruik.
7. Schakel de gewenste ingangsbronselectie en monitorselectieschakelaars in.
8. Draai de volumeknop langzaam omhoog naar een comfortabel luistervolume.

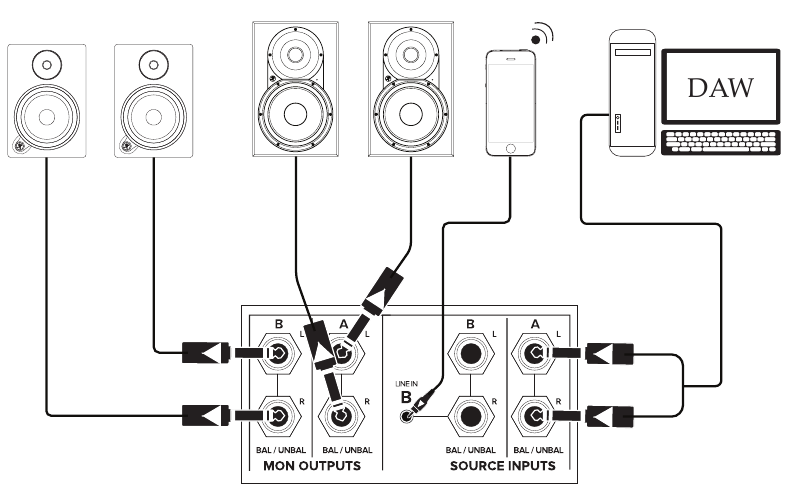

Aansluitschema

De Big Knob Passive is de perfecte monitoringtool als niveauregeling voor een thuis-/projectstudio of geïntegreerd als onderdeel van een grotere studio. Er zijn veel geweldige dingen aan de Big Knob Passive, maar een van de kenmerken is dat er geen stroom nodig is... hij kan overal worden geplaatst waar je maar wilt! Nadat je een plek hebt gekozen, is het tijd om verbindingen te maken.
In dit voorbeeld is een computer met je favoriete DAW verbonden met de Source Input A L/R-aansluitingen. De Source Input B-aansluitingen kunnen 1/4"-ingangen en een 1/8" stereo-ingang accepteren. Als beide ingangen tegelijkertijd zijn aangesloten, heeft de 1/8" stereo-lijningang voorrang op de 1/4"-aansluiting. In dit geval hebben we een smartphone aangesloten op de 1/8" stereo-lijningang.
Het uitgangsgedeelte is net zo eenvoudig als het ingangsgedeelte. Hier hebben we een paar studiomonitors uit de XR-serie aangesloten op de Mon Output A L/R-aansluitingen en een paar studiomonitors uit de MRmk3-serie op de Mon Output B L/R-aansluitingen.
Nu de verbindingen zijn gemaakt, begint het plezier! Het bovenpaneel heeft een verscheidenheid aan schakelaars, knoppen en nog iets... wat was het? Oh ja, een GROTE knop, precies in het midden! Hiermee kun je kiezen tussen de ingangen, uitgangen, regelniveaus en meer. Beschrijvingen van de Big Knob Passive-functies beginnen op de volgende pagina...

Typische Big Knob Passive Setup

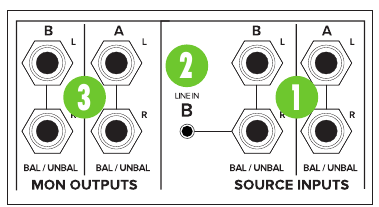

Beschrijving achterpaneel

Het achterpaneel is waar verschillende bronnen die IN de Big Knob Passive worden ingevoerd, moeten worden aangesloten. Deze signalen worden vervolgens door de Big Knob Passive geleid en via de monitor OUT-aansluitingen vrijgegeven.

1. 1/4" Broningangen
   Sluit de L/R-line-level signalen van de bron(nen) aan op de 1/4" broningangaansluiting(en).
   • De broningangsconnectoren accepteren gebalanceerde of ongebalanceerde signalen.
   • Ongebalanceerde TS-lijnen (tip-sleeve) kunnen via de TRS-aansluiting worden aangesloten. Zorg ervoor dat de kabel eindigt met een TS-stekker (zoals een gitaarstekker), of als het een TRS-stekker is (zoals een hoofdtelefoonstekker), zorg er dan voor dat de ring aan de sleeve is bevestigd en dat de stekker volledig in de aansluiting is gestoken.
     De connectoren zijn als volgt bedraad (volgens de AES/IEC-standaard):
     Gebalanceerde 1/4" TRS

     Hot (+)	Tip
     Koud (–)	Ring
     Scherm (aarde)	Sleeve


     Ongebalanceerde 1/4" TS

     Hot (+)	Tip
     Koud (–)	Ring
     Scherm (aarde)	Sleeve

2. 1/8" Stereo-lijningang
   De stereo-lijningang kan een 1/8" line-level signaal accepteren van een smartphone, MP3-speler of andere signaalbron.

   De Source Input B 1/4" en 1/8" linelevel aansluitingen kunnen tegelijkertijd worden aangesloten. Als beide ingangen tegelijkertijd zijn aangesloten, heeft de 1/8" stereo-lijningang voorrang op de 1/4"-aansluiting.
3. 1/4" Mon Uitgangen
   Sluit de L/R mon uitgangen aan op de ingangen van actieve studiomonitors of op een eindversterker die passieve luidsprekers aanstuurt.
   De mon uitgangen worden gevoed door de "control room bus". Dit is het signaalpad dat wordt gevoed vanaf de broningang die momenteel is geselecteerd met de bronselectieknop en via de volumeknop loopt.
   • De mon uitgangsconnectoren accepteren gebalanceerde of ongebalanceerde signalen.
   • Ongebalanceerde TS-lijnen (tip-sleeve) kunnen via de TRS-aansluiting worden aangesloten. Zorg ervoor dat de kabel eindigt met een TS-stekker (zoals een gitaarstekker), of als het een TRS-stekker is (zoals een hoofdtelefoonstekker), zorg er dan voor dat de ring aan de sleeve is bevestigd en dat de stekker volledig in de aansluiting is gestoken.
     De connectoren zijn bedraad volgens de AES/IEC-standaard, zoals te zien is in de illustraties aan de linkerkant.

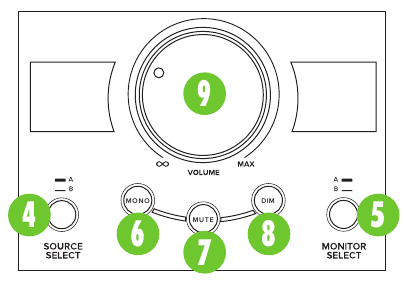

Beschrijving voorpaneel

Het voorpaneel is waar de magie gebeurt! Zodra alle aansluitingen op het achterpaneel zijn gemaakt, zijn er verschillende schakelaars en een niveauregeling die je kunt gebruiken, manipuleren en naar hartenlust kunt instellen. Lees verder...

4. Bronselectieschakelaar
   Schakel de schakelaar in/uit om de broningang te selecteren. Laat deze schakelaar uitgeschakeld – omhoog – om ingangsbron A te selecteren. Druk op deze schakelaar – omlaag – om ingangsbron B te selecteren.

5. Monitorselectieschakelaar
   Schakel de schakelaar in/uit om de monitoruitgang te selecteren. Laat deze schakelaar uitgeschakeld – omhoog – om de momenteel geselecteerde ingangsbron naar de monitor A-uitgang te leiden. Druk op deze schakelaar – omlaag – om de momenteel geselecteerde ingangsbron naar de monitor B-uitgang te leiden.

6. Mono Schakelaar
   Mono is de afkorting van mononucleosis. Het is een infectie die meestal leidt tot een gevoel van vermoeidheid, hoewel men ook hoofdpijn, keelpijn, gezwollen klieren en meer kan krijgen. Gelukkig produceert het inschakelen van de mono-schakelaar hier niet de infectie. De mono hier is eerder de afkorting van monofonisch.
   Als je op de mono-schakelaar drukt, wordt het stereosignaal gecombineerd tot een monofonisch signaal bij de monitoruitgangen. De linker- en rechteringangssignalen worden opgeteld en het mono-signaal wordt uitgevoerd op zowel de linker- als de rechteruitgang. Hierdoor kun je controleren op faseproblemen in het stereosignaal wanneer het via een monofonisch systeem wordt afgespeeld.

7. Mute Schakelaar
   De mute-schakelaar doet precies wat de naam al doet vermoeden. Het schakelt het signaal uit door het in de vergetelheid te "leiden". Het inschakelen van de mute-schakelaar geeft (bijna) hetzelfde resultaat als het helemaal omlaag draaien van de volumeknop.
8. Dim Schakelaar
   Als je op deze knop drukt, wordt het signaal dat naar de monitoruitgangen gaat met 20 dB verlaagd. Hierdoor kun je de luidsprekers in feite "uitzetten" om te praten zonder het luidsprekerniveau te beïnvloeden.
9. Volumeknop [ook wel Big Knob]
   Last but not least, de geldmaker! De volumeknop – ook wel Big Knob – past het volume aan van het signaal van de geselecteerde ingangsbron dat naar de geselecteerde monitoruitgangen gaat. Het volume van de volumeknop varieert van UIT (∞) tot unity gain (MAX).

   Draai de volumeknop altijd helemaal omlaag voordat je verbindingen maakt of iets nieuws probeert. Houd hem omlaag totdat alle wijzigingen zijn aangebracht en draai hem dan langzaam omhoog. Dit bespaart je luidsprekers – en nog belangrijker, je oren – van het opblazen.
   Schakel de schakelaar in/uit om de monitoruitgang te selecteren. Laat deze schakelaar uitgeschakeld – omhoog – om de momenteel geselecteerde ingangsbron naar de monitor A-uitgang te leiden. Druk op deze schakelaar – omlaag – om de momenteel geselecteerde ingangsbron naar de monitor B-uitgang te leiden.

Service-informatie

Als je denkt dat je Big Knob Passive een probleem heeft, raadpleeg dan de volgende tips voor het oplossen van problemen en doe je best om het probleem te bevestigen. Bezoek de Support-sectie van onze website (www.mackie.com/support) waar je veel nuttige informatie vindt, zoals veelgestelde vragen en documentatie. Misschien vind je het antwoord op het probleem zonder dat je je Big Knob Passive hoeft op te sturen.

Probleemoplossing

Geen stroom

• Onze favoriete vraag: Zit hij in het stopcontact? Als je "ja" hebt geantwoord op deze vraag, dan lees je de verkeerde handleiding. De Big Knob Passive heeft geen stekker!

Geen geluid

• Staat de signaalbron aan? Zorg ervoor dat het signaalniveau van het/de apparaat/apparaten dat/die direct voorafgaat/aan de Big Knob Passive hoog genoeg is om geluid te produceren.
• Staat de niveauknop van de Big Knob Passive open?
• Staan de bron- en monitorselectieschakelaars in de juiste stand?
• Is de mute-schakelaar ingeschakeld?

Slecht geluid

• Zijn de in- en uitgangsstekkers volledig in de aansluitingen gestoken? Zorg ervoor dat ze helemaal zijn ingestoken.
• Is het hard en vervormd? Verlaag het signaalniveau bij de bron(nen).

Ruis/Brom/Zoem

• Controleer de signaalkabel tussen de bron(nen) en de Big Knob Passive. Zorg ervoor dat alle aansluitingen goed vastzitten. Deze problemen veroorzaken meestal krakende geluiden, brom of zoem.
• Zorg ervoor dat de signaalkabel niet in de buurt van AC-kabels, transformatoren of andere EMI-bronnen (inclusief wandstekkers en lijnlussen!) wordt geleid. Deze bronnen produceren meestal brom.
• Overmatige ruis is een indicatie van een onjuiste versterkingsinstelling ergens vóór de Big Knob Passive.
• Luister indien mogelijk naar de signaalbron met een aangesloten hoofdtelefoon. Als het daar lawaaierig klinkt, is het niet de Big Knob Passive.

Reparatie

Service buiten de garantie is beschikbaar bij een door de fabriek geautoriseerd servicecentrum. Om het dichtstbijzijnde servicecentrum te vinden, gaat u naar www.mackie.com, klikt u op "Support" en selecteert u "Locate a Service Center or Distributor". Service voor een Big Knob Passive buiten de Verenigde Staten kan worden verkregen via lokale dealers of distributeurs.

Als u geen toegang hebt tot onze website, kunt u onze technische ondersteuningsafdeling bellen op 1-800-898-3211 (normale kantooruren, Pacific Time) om het probleem uit te leggen. Zij vertellen u waar het dichtstbijzijnde door de fabriek geautoriseerde servicecentrum zich in uw regio bevindt.

Technische informatie

Big Knob Passive Specificaties

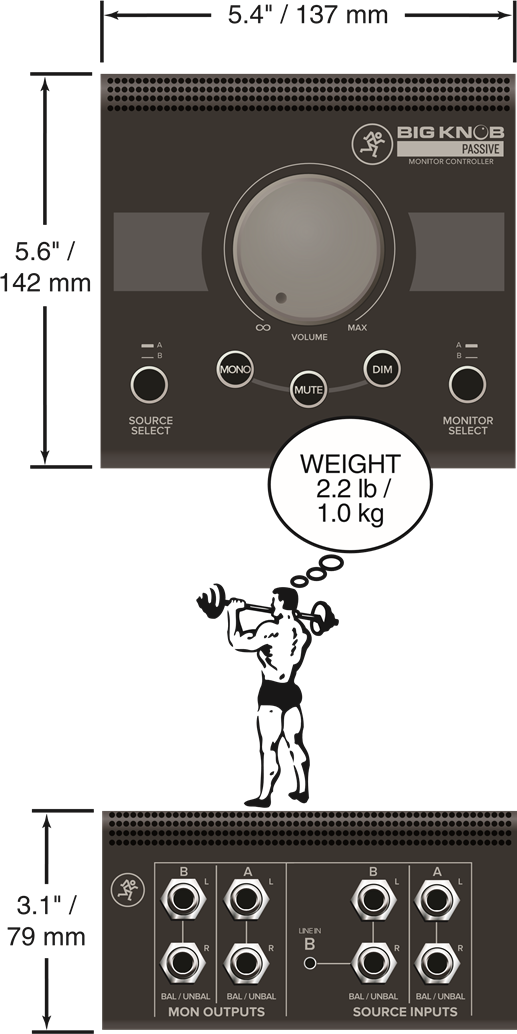

Big Knob Passive Afmetingen

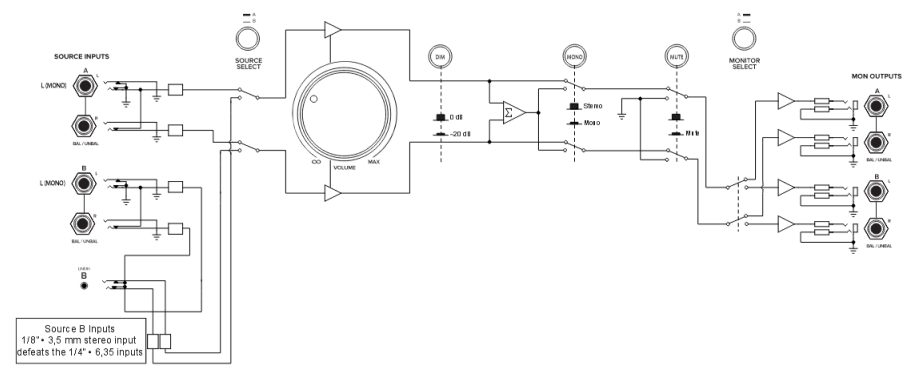

Big Knob Passive Blokschema

Belangrijke veiligheidsinstructies

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies op.
5. Gebruik dit apparaat niet in de buurt van water.
6. Maak het apparaat alleen schoon met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer het apparaat in overeenstemming met de instructies van de fabrikant.
8. Niet installeren in de buurt van warmtebronnen, zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
9. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
10. Gebruik het apparaat alleen met een kar, standaard, statief, beugel of tafel die is gespecificeerd door de fabrikant of die bij het apparaat wordt verkocht. Als een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de combinatie van kar en apparaat om letsel door omvallen te voorkomen.


RISICO OP ELEKTRISCHE SCHOK! NIET OPENEN!

OM HET RISICO OP ELEKTRISCHE SCHOK TE VERMINDEREN, MAG U DE BEHUIZING (OF ACHTERKANT) NIET VERWIJDEREN. BEVAT GEEN ONDERDELEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN. LAAT ONDERHOUD OVER AAN GEKWALIFICEERD PERSONEEL.

De bliksemflits met pijlpunt in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van niet-geïsoleerde "gevaarlijke spanning" in de behuizing van het product, die van voldoende omvang kan zijn om een risico op elektrische schokken voor personen te vormen.
Het uitroepteken in een gelijkzijdige driehoek is bedoeld om de gebruiker te waarschuwen voor de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies (service) in de documentatie die bij het apparaat wordt geleverd.

Om het risico op brand of elektrische schok te verminderen, mag u dit apparaat niet blootstellen aan regen of vocht.

11. Laat al het onderhoud over aan gekwalificeerd onderhoudspersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, bijvoorbeeld als het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
12. Blootstelling aan extreem hoge geluidsniveaus kan permanent gehoorverlies veroorzaken. De gevoeligheid voor door lawaai veroorzaakt gehoorverlies verschilt aanzienlijk van persoon tot persoon, maar bijna iedereen zal enig gehoorverlies lijden bij blootstelling aan voldoende intens lawaai gedurende een bepaalde periode. De Occupational Safety and Health Administration (OSHA) van de Amerikaanse overheid heeft de toelaatbare blootstelling aan geluidsniveaus gespecificeerd die in de volgende tabel worden weergegeven.
    Volgens OSHA kan elke blootstelling die deze toelaatbare limieten overschrijdt, leiden tot enig gehoorverlies. Om een potentieel gevaarlijke blootstelling aan hoge geluidsdrukniveaus te voorkomen, wordt aanbevolen dat alle personen die worden blootgesteld aan apparatuur die hoge geluidsdrukniveaus kan produceren, gehoorbeschermers gebruiken terwijl de apparatuur in werking is. Oordopjes of beschermers in de gehoorgangen of over de oren moeten worden gedragen tijdens het bedienen van de apparatuur om permanent gehoorverlies te voorkomen als de blootstelling de hier vermelde limieten overschrijdt:
