Oregon CS1400 handleiding

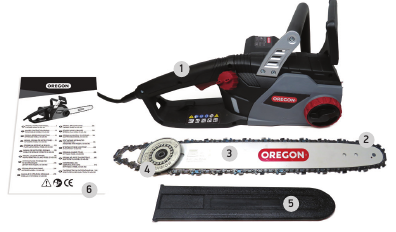

Wat zit er in de doos

Deze items worden meegeleverd met de kettingzaag:

1. Kettingzaag Powerhead
2. Zaagketting
3. Geleidebalk
4. Kettingspaninrichting, O-ring en schroef
5. Balkbeschermer
6. Instructiehandleiding

Nadat u de kettingzaag uit de doos hebt gehaald, inspecteert u deze zorgvuldig om er zeker van te zijn dat er geen schade is ontstaan tijdens de verzending en dat er geen onderdelen ontbreken. Als er onderdelen beschadigd zijn of ontbreken, gebruik de kettingzaag dan niet. Neem contact op met Oregon® om vervangende onderdelen te verkrijgen. Voor landspecifieke telefoonnummers, zie "Klantenservice per land".
Dit blad is bedoeld als aanvulling, niet als vervanging voor uw gebruikershandleiding.

VEILIGHEIDSWAARSCHUWING Draag beschermende handschoenen bij het hanteren van de kettingzaagketting.

LET OP! Balk- en kettingolie voorkomt vroegtijdige slijtage. Gebruik de kettingzaag nooit als er geen olie zichtbaar is. Controleer het oliepeil regelmatig en vul het indien nodig bij.
LET OP! VEILIGHEIDSWAARSCHUWING Haal de stekker van de kettingzaag uit het stopcontact

HET VULLEN VAN HET OLIE RESERVOIR VOOR BALK EN KETTING

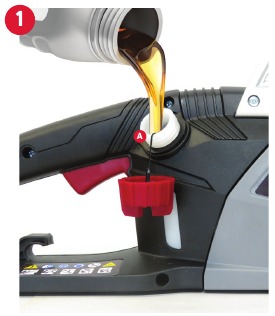

1. Plaats de kettingzaag rechtop op een stevige, vlakke ondergrond.


• Verwijder eventueel vuil uit de omgeving van de dop.
• Verwijder de dop.
• Giet voorzichtig 120 ml balk- en kettingolie in het reservoir.

Als het reservoir bij de eerste opstart volledig vol is, kan dit de priming vertragen. We adviseren 90% vol.

LET OP! VEILIGHEIDSWAARSCHUWING Steek de stekker van de kettingzaag in het stopcontact

2. Laat de zaag ongeveer 2 minuten draaien of totdat u olie op het balkkussen ziet zitten.
   LET OP! Vergeet niet om uw balk- en kettingolie regelmatig bij te vullen.


HET MONTEREN VAN DE GELEIDEBALK EN DE ZAAFKETTING

3. Draai de ontgrendelingsknop van de zijkap (A) volledig los en verwijder de zijkap.

4. Maak eerst de spanner (A) volledig los, bevestig de balk en de ketting aan de kettingzaag en zorg ervoor dat de montagebout door de kettingspanner (B) gaat en dat de ketting zich over het aandrijftandwiel (C) bevindt


LET OP! Zorg ervoor dat de snijders in de juiste richting wijzen (D).

5. Installeer de zijkap en zorg ervoor dat de kettingvanger en het lipje van de zijkap op de juiste plaatsen zitten (A), en draai vervolgens de ontgrendelingsknop van de zijkap (B) vast.


HET SPANNEN VAN DE ZAAFKETTING

LET OP! VEILIGHEIDSWAARSCHUWING
Haal de stekker van de kettingzaag uit het stopcontact
LET OP! VEILIGHEIDSWAARSCHUWING
Draag beschermende handschoenen voor kettingzagen

6. Draai de ontgrendelingsknop van de zijkap iets losser, maar verwijder de zijkap niet.


7. Houd de neus van de geleidebalk (A) omhoog en draai de kettingspanring met de klok mee.


8. Draai de kettingspanring vast totdat de laagste snijders onder de balk stevig contact maken met de balk (B).


   De zaagketting moet voor gebruik goed gespannen zijn.

BELANGRIJKE VEILIGHEIDSWAARSCHUWING

Vergeet niet om altijd de juiste beschermende uitrusting te gebruiken wanneer u een kettingzaag gebruikt.

Een elektrisch gereedschap dat is aangesloten, kan per ongeluk starten.
Haal de stekker van de kettingzaag uit het stopcontact voordat u deze voorbereidt voor gebruik of onderhoud uitvoert.

Vervang de ketting als de ketting nog steeds los zit wanneer de zaag maximaal gespannen is.

Span de zaagketting alleen als de ketting koud is.

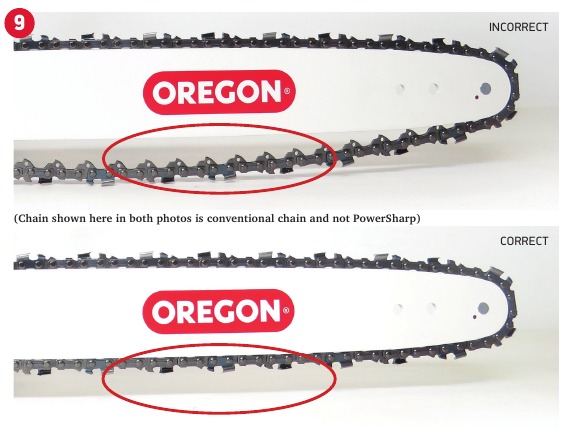

9. Trek lichtjes aan de ketting. De spanning is correct wanneer de ketting terugklikt nadat deze 3 mm van de geleidebalk is weggetrokken.

10. Laat de ketting na een korte gebruiksperiode afkoelen, haal de stekker van de kettingzaag uit het stopcontact en controleer de spanning opnieuw. Let de eerste half uur van gebruik goed op de spanning en periodiek gedurende de levensduur van de ketting, en pas deze indien nodig opnieuw aan wanneer de ketting en balk koel aanvoelen. Span de ketting nooit aan als deze heet is. De ketting rekt uit als gevolg van normaal gebruik, maar onvoldoende olie, agressief gebruik of het niet uitvoeren van aanbevolen onderhoud kan leiden tot vroegtijdige rek.
