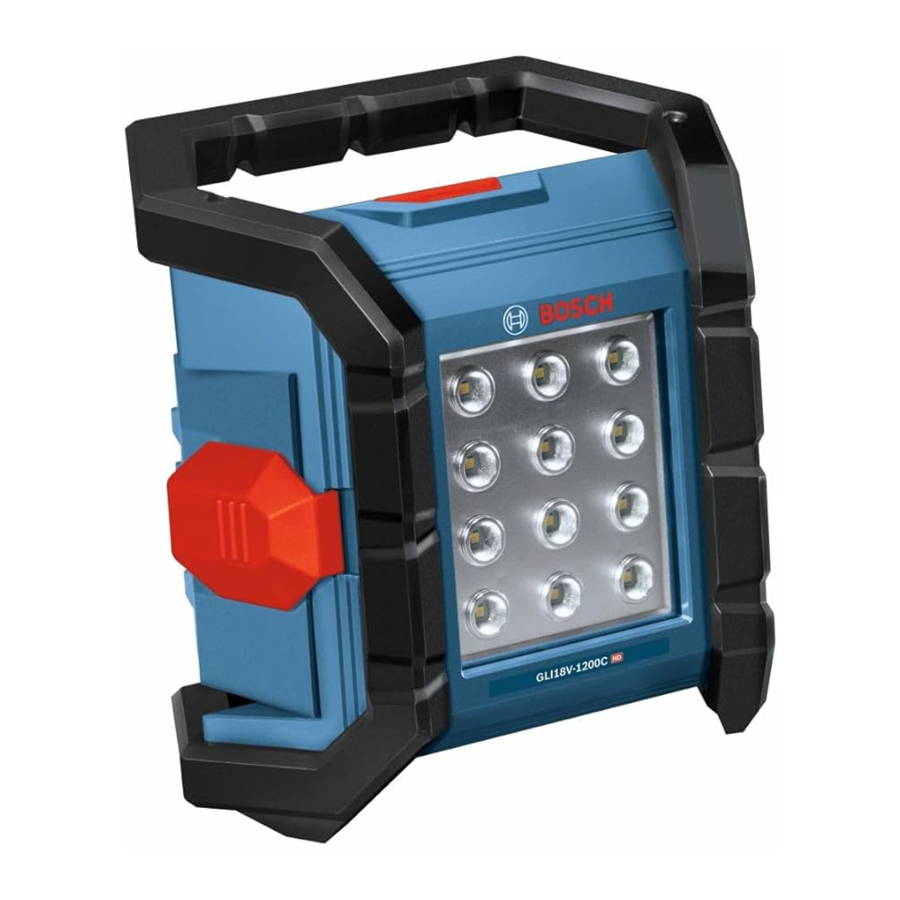

Bosch GLI18V-1200C Handleiding
Veiligheidssymbolen
De definities hieronder beschrijven het niveau van de ernst voor elk signaalwoord. Lees de handleiding en let op deze symbolen.
Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor mogelijk letsel. Neem alle veiligheidsinstructies die volgen op dit symbool in acht om mogelijk letsel of overlijden te voorkomen.
Geeft een gevaarlijke situatie aan die, indien niet vermeden, zal leiden tot de dood of ernstig letsel.
Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot de dood of ernstig letsel.
Geeft een gevaarlijke situatie aan die, indien niet vermeden, kan leiden tot licht of matig letsel.
Sommige van de volgende symbolen kunnen op uw gereedschap worden gebruikt. Bestudeer ze en leer hun betekenis. Een juiste interpretatie van deze symbolen zorgt ervoor dat u het gereedschap beter en veiliger kunt bedienen.
| Symbool | Aanduiding/uitleg |
| V | Volt (spanning) |
| A | Ampère (stroom) |
| Ah | Ampère-uur (meting van batterijcapaciteit) |
| Hz | Hertz (frequentie, cycli per seconde) |
| W | Watt (vermogen) |
| kg | Kilogram (gewicht) |
| min | Minuten (tijd) |
| s | Seconden (tijd) |
| ⌀ | Diameter (grootte van boren, slijpschijven, enz.) |
| n0 | Nullasttoerental (rotatiesnelheid bij nullast) |
| n | Nominaal toerental (maximaal haalbare snelheid) |
| .../min | Omwentelingen of heen-en-weergaande bewegingen per minuut (omwentelingen, slagen, oppervlaktesnelheid, banen, enz. per minuut) |
| 0 | Uit-stand (nul snelheid, nul koppel...) |
| 1, 2, 3, ... I, II, III, | Selectorinstellingen (snelheid, koppel of positie-instellingen. Hoger getal betekent hogere snelheid) |
 | Traploze selector met uit (snelheid neemt toe vanaf stand 0) |
 | Pijl (actie in de richting van de pijl) |
 | Wisselstroom (type of een kenmerk van stroom) |
 | Gelijkstroom (type of een kenmerk van stroom) |
 | Wissel- of gelijkstroom (type of een kenmerk van stroom) |
 | Klasse II constructie (wijst op gereedschappen met dubbele isolatie) |
 | Aardingsklem (aardingsklem) |
 | Geeft het Li-ion batterij recyclingprogramma aan |
 | Geeft het Ni-Cad batterij recyclingprogramma aan |
 | Waarschuwt de gebruiker om de handleiding te lezen |
 | Waarschuwt de gebruiker om oogbescherming te dragen |
 | Dit symbool geeft aan dat dit gereedschap is vermeld door Underwriters Laboratories. |
 | Dit symbool geeft aan dat dit onderdeel is erkend door Underwriters Laboratories. |
 | Dit symbool geeft aan dat dit gereedschap is vermeld door Underwriters Laboratories, volgens de Amerikaanse en Canadese normen. |
 | Dit symbool geeft aan dat dit gereedschap is vermeld door de Canadian Standards Association. |
 | Dit symbool geeft aan dat dit gereedschap is vermeld door de Canadian Standards Association, volgens de Amerikaanse en Canadese normen. |
 | Dit symbool geeft aan dat dit gereedschap is vermeld door de Intertek Testing Services, volgens de Amerikaanse en Canadese normen. |
 | Dit symbool geeft aan dat dit gereedschap voldoet aan de NOM Mexicaanse normen. |
Functionele beschrijving en specificaties
Ontkoppel het accupack van het gereedschap voordat u montage-, afstellings- of accessoirewijzigingen uitvoert. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico van het per ongeluk starten van het gereedschap.

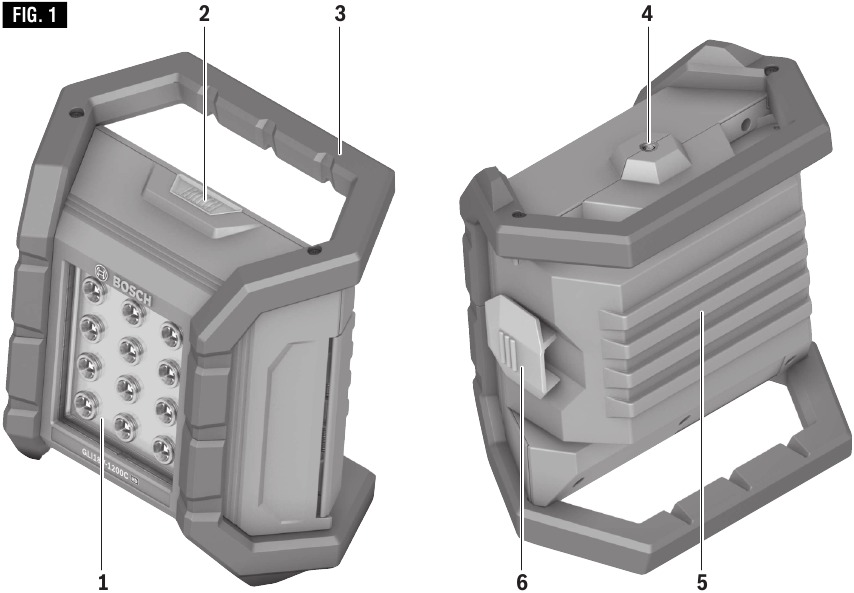

Draadloze bouwlamp met Bluetooth®-verbinding
- Lampkop
- Aan/uit-knop
- Draagbeugel met inkepingen om op te hangen
- 1/4"-11 statiefbevestiging
- Accuklep
- Vergrendeling accuklep
- Accuontgrendelingsknop*
- Accu* **
- Accuvak*
- Knoopcel*
- Deksel knoopcel*
- Schroef*
- Pakking*
* Niet afgebeeld. Zie verder in deze gebruiksaanwijzing.
** Apart verkrijgbaar
| Modelnummer | GLI18V-1200C |
| Nominale spanning | 18V  |
| Bluetooth®-bereik | Maximaal 30 meter. |
Toegestane omgevingstemperatuur:
|
|
OPMERKING: Raadpleeg het typeplaatje op uw gereedschap voor de gereedschapsspecificaties.
Accupacks/opladers
Raadpleeg de accu-/opladerlijst die bij uw gereedschap is geleverd.
Montage

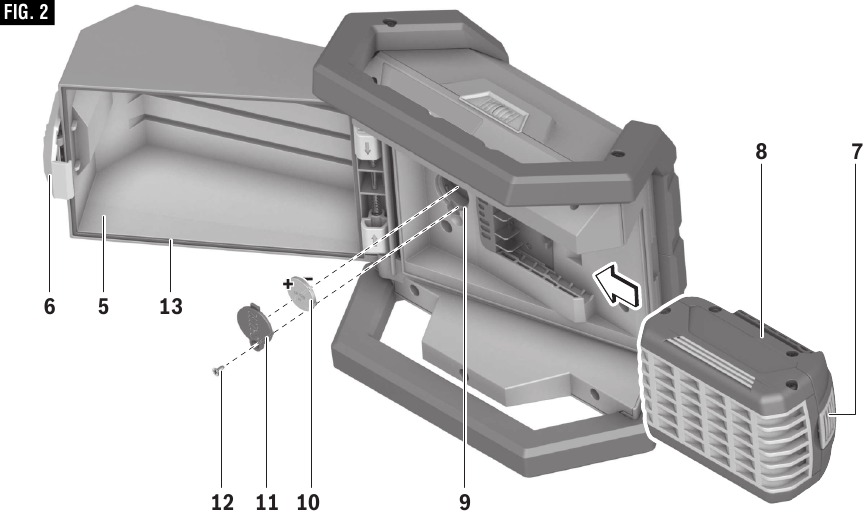

Accupack plaatsen en verwijderen
Gebruik alleen Bosch BAT612-accu's of accu's die in de accu-/opladerlijst staan. Het gebruik van andere soorten accu's kan leiden tot persoonlijk letsel of schade aan eigendommen.
Maak de vergrendeling 6 van de accuklep 5 los en klap de klep 5 open.
Om het accupack 8 te verwijderen, drukt u op de accuontgrendelingsknop 7 en schuift u het accupack volledig uit de behuizing van de bouwlamp.
Om het accupack 8 te plaatsen, lijnt u het accupack uit en schuift u het in de behuizing van de bouwlamp totdat het op zijn plaats vergrendelt (een hoorbare klik geeft aan dat het accupack is vergrendeld). Forceer niet.
Zorg ervoor dat de rubberen pakking 13 in de juiste positie zit bij het sluiten van de klep. Anders kan de bescherming tegen stof en spatwater niet worden gegarandeerd.
Knoopcel activeren/vervangen
Om de communicatie van deze draadloze bouwlamp in de uit-stand naar een mobiel eindapparaat/apparaat mogelijk te maken, moet de knoopcelbatterij 10 worden geactiveerd.
De meegeleverde knoopcel 10 activeren:
- Maak de vergrendeling 6 van de accuklep los en klap de klep 5 open (Afb. 2).
- Als het accupack 8 is geplaatst, verwijder dit dan.
- Maak met een #1 kruiskopschroevendraaier de schroef 12 van het batterijdeksel los en verwijder het deksel 11 van de knoopcel.
- Verwijder de beschermfolie.
- Plaats de knoopcel 10. Zorg ervoor dat de positieve pool + naar buiten wijst. Gebruik alleen een Lithium 3V CR2032 knoopcelbatterij.
- Plaats het deksel 11 van de knoopcel terug.
- Sluit de accuklep. Zorg ervoor dat de rubberen pakking 13 in de juiste positie zit bij het sluiten van de klep. Anders kan de bescherming tegen stof en spatwater niet worden gegarandeerd.
Volg stappen A–C en E–G bij het vervangen van een knoopcel.
De 'Bosch ToolBox'-app geeft een waarschuwing weer voordat de knoopcel leeg is.
Gevaar voor chemische brandwonden. Houd batterijen uit de buurt van kinderen. Dit product bevat een lithium knoopcel-/muntcelbatterij. Als een nieuwe of gebruikte lithium knoopcel-/muntcelbatterij wordt ingeslikt of veilig, stop het gebruik van het product, het lichaam binnendringt, kan dit ernstige verwijder de batterijen en houd ze uitwendige brandwonden veroorzaken en binnen het bereik van kinderen. Als u denkt dat zo weinig als 2 uur tot de dood kan leiden. batterijen mogelijk zijn ingeslikt of in Sluit het batterijvak altijd volledig af. een deel van het lichaam zijn geplaatst, zoek Als het batterijvak niet sluit onmiddellijk medische hulp.
Gebruiksaanwijzing
Bescherming tegen diepontlading
De lithium-ion batterij is beschermd tegen diepontlading door de "Electronic Cell Protection (ECP)". Wanneer de batterij leeg is, wordt de draadloze bouwlamp uitgeschakeld door middel van een beveiligingscircuit.
De bouwlamp inschakelen
Om de bouwlamp IN te schakelen, drukt u op de aan/uit-knop 2. Om de helderheid te verhogen, drukt u een tweede keer op de aan/uit-knop. Om de bouwlamp UIT te schakelen, drukt u een derde keer op de aan/uit-schakelaar (Fig. 1).
Temperatuurafhankelijke overbelastingsbeveiliging
Om zowel de gebruiker als de bouwlamp te beschermen, schakelt de bouwlamp uit als de temperatuur van het koellichaam 60°C (140°F) bereikt. Laat de draadloze bouwlamp afkoelen en schakel de draadloze bouwlamp vervolgens weer in.
Blijf niet op de aan/uit-schakelaar drukken nadat de draadloze bouwlamp automatisch is uitgeschakeld. De batterij kan beschadigd raken.
Waarschuwing batterij bijna leeg
Kort voordat de draadloze bouwlamp uitschakelt vanwege een bijna lege batterij, knippert hij 3 keer en schijnt hij met verminderde helderheid.
De helderheid aanpassen
Als u op de aan/uit-knop 2 drukt, wordt de bouwlamp ingeschakeld op de lage helderheidsinstelling. Als u nogmaals op de knop drukt, wordt de bouwlamp ingeschakeld op de hoge helderheidsinstelling.
Gebruiksduur
De gebruiksduur is afhankelijk van de capaciteit van de Bosch-accu en de helderheidsinstelling van de bouwlamp. De gebruiksduur op de hoge helderheidsinstelling is 80 minuten per Ah van de accu.
Bevestigen aan het statief
U kunt de statiefbevestiging gebruiken om de draadloze bouwlamp op een statief te schroeven. Draai de 1/4" schroef vast. Zorg ervoor dat het statief stevig staat.
Connectiviteit
Het Bluetooth®-woordmerk en de logo's zijn geregistreerde handelsmerken van Bluetooth®, SIG, Inc. en elk gebruik van dergelijke merken door BOSCH is onder licentie.
De draadloze bouwlamp is uitgerust met een Bluetooth®-module, die datatransmissie via radiotechnologie mogelijk maakt naar bepaalde mobiele terminals/apparaten met een Bluetooth®-interface (bijv. smartphones, tablets).
Om de draadloze bouwlamp via Bluetooth® te bedienen, hebt u de Bosch-applicatie (app) "Bosch Toolbox" nodig. Download de app uit de respectieve app stores (Apple App Store, Google Play Store).
Schakel het licht niet in/uit zonder zicht op het licht. De bediener die in de buurt van het licht werkt, kan schrikken van het plotselinge felle licht (licht inschakelen) of in het donker komen te staan (licht uitschakelen). Het in-/uitschakelen van het licht wanneer er een bediener in de buurt van het licht is, kan leiden tot persoonlijk letsel of schade aan eigendommen.
Opmerking: Zodra de timer- of intervalinstelling is bereikt, knippert het licht 5 keer en schakelt het vervolgens in ongeveer 60 seconden uit.

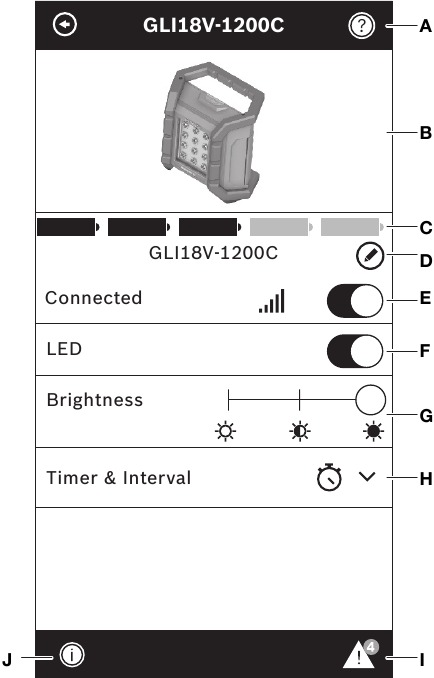

De app 'Bosch Toolbox' gebruiken
Kies in het app-menu "Mijn gereedschap". Uw mobiele terminal/apparaat geeft alle noodzakelijke stappen weer om de draadloze bouwlamp aan te sluiten.
Nadat u uw lamp hebt gekoppeld aan een mobiel apparaat, kunt u bepaalde functies aanpassen of de status van de lamp controleren met de Bosch Toolbox-app.
Met 'GLI groups' kunnen meerdere eenheden worden opgenomen in een groep die gezamenlijk kan worden bediend. Ze kunnen elk een naam krijgen, zodat ze gemakkelijk van elkaar kunnen worden onderscheiden. Gezamenlijk kunnen ze dezelfde functies gebruiken als een enkele lamp; aan/uit, helderheid, timermodus en intervalmodus.
- Help button (Helpknop) – als u op deze knop tikt, wordt het helpscherm geopend.
- Tool photo (Gereedschapsfoto) – als u op de foto tikt, kunt u de foto van het gereedschap aanpassen.
- Power tool battery charge status (Laadstatus van de accugereedschapsbatterij) – het aantal groene 'batterijen' geeft het geschatte laadniveau van de batterij aan.
Opmerking: Het aantal indicator "batteries" (batterijen) is mogelijk niet gelijk aan het aantal LED's op de brandstofmeter van de batterij. - Power tool nickname (Accugereedschap bijnaam) – als u op het 'pencil' (potlood) pictogram tikt, kunt u de gereedschapsbijnaam aanpassen. U kunt dit ook doen bij het wijzigen van de gereedschapsfoto.
- Connection status bar (Verbindingsstatusbalk) – Hier kunt u de verbindingssterkte (signaal) zien, aangegeven door verticale balken. U kunt de schakelaar gebruiken om het gereedschap los te koppelen van uw mobiele apparaat.
- LED – Turn light on and off (Lamp in- en uitschakelen)
- Brightness – Toggle between off, the low setting, and the high brightness setting (Helderheid – Schakel tussen uit, de lage instelling en de hoge helderheidsinstelling).
- Timer – Allows the light or group of lights to be automatically switched on or off after a specified amount of time (Timer – Hiermee kan het licht of de groep lichten automatisch worden in- of uitgeschakeld na een bepaalde tijd).
Interval – Allows the light or group of lights to be automatically switched on or off at a specified time of day (Interval – Hiermee kan het licht of de groep lichten automatisch worden in- of uitgeschakeld op een bepaald tijdstip van de dag). - Tool alerts (Gereedschapswaarschuwingen) – als u op de 'alerts triangle' (waarschuwingsdriehoek) tikt, worden alle waarschuwingen weergegeven die van het gereedschap zijn ontvangen.
- Info button (Infoknop) – toont gereedschapsinformatie en specificaties.
Onderhoud
Om ongelukken te voorkomen, moet u het gereedschap altijd loskoppelen van de stroomvoorziening voordat u het schoonmaakt of onderhoud uitvoert.
Service
ER BEVINDEN ZICH GEEN DOOR DE GEBRUIKER ONDERHOUDBARE ONDERDELEN BINNENIN. Preventief onderhoud uitgevoerd door onbevoegd personeel kan leiden tot het verkeerd plaatsen van interne draden en onderdelen, wat ernstig gevaar kan veroorzaken. Wij raden aan om alle onderhoud aan gereedschap te laten uitvoeren door een Bosch Factory Service Center of een erkend Bosch Service Station. SERVICEMONTEURS: Koppel gereedschap en/of oplader los van de stroombron voordat u onderhoud uitvoert.
Batterijen
Wees alert op batterijen die het einde van hun levensduur naderen. Als u een verminderde prestatie van het gereedschap of een aanzienlijk kortere gebruiksduur tussen de oplaadbeurten opmerkt, is het tijd om de batterij te vervangen. Als u dit niet doet, kan het gereedschap verkeerd werken of de oplader beschadigen.
Schoonmaken
Bepaalde reinigingsmiddelen en oplosmiddelen beschadigen plastic onderdelen. Enkele hiervan zijn: benzine, tetrachloorkoolstof, gechloreerde reinigingsmiddelen, ammoniak en huishoudelijke reinigingsmiddelen die ammoniak bevatten.
Om schade te voorkomen, reinigt u de plastic lens van de draadloze bouwlamp alleen met een droge, zachte doek. Gebruik geen reinigingsmiddelen of oplosmiddelen.
| Robert Bosch No. 405, Zona Industrial, Toluca, Edo. de México, C.P. 50070, Tel. (722) 2792300 | !2610051843! |
BELANGRIJKE VEILIGHEIDSINSTRUCTIES
Lees alle veiligheidswaarschuwingen en alle instructies in deze handleiding en in de handleiding van de acculader. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schokken, brand en/of ernstig letsel.
Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden lokken ongelukken uit.
Laat kinderen het draadloze bouwplaatslicht niet gebruiken. Het is bedoeld voor professioneel gebruik. Kinderen kunnen zichzelf of anderen onbedoeld verblinden.
Gebruik bouwplaatsverlichting niet in explosieve atmosferen, zoals in de buurt van ontvlambare vloeistoffen, gassen of stof. Bouwplaatsverlichting produceert warmte en vonken, die het stof of de dampen kunnen ontsteken.
Stel bouwplaatsverlichting niet bloot aan regen of natte omstandigheden. Het binnendringen van water in een bouwplaatslamp vergroot het risico op elektrische schokken of brand.
Blijf niet op de aan/uit-knop drukken nadat het draadloze bouwplaatslicht automatisch is uitgeschakeld. De accu kan beschadigd raken.
Richt de lichtbundel niet op personen of dieren en kijk niet zelf in de lichtbundel (ook niet van een afstand).
Schakel het licht niet in/uit zonder zichtlijn naar het licht. Gebruikers die in de buurt van het licht werken, kunnen schrikken van het plotselinge felle licht (licht inschakelen) of in het donker komen te zitten (licht uitschakelen). Het in- en uitschakelen van het licht wanneer er een gebruiker in de buurt van het licht is, kan leiden tot persoonlijk letsel of materiële schade.
Bedek de lampkop niet tijdens het gebruik van het draadloze bouwplaatslicht. De lampkop wordt heet tijdens het gebruik en kan brandwonden of brand veroorzaken wanneer de warmte zich ophoopt.
Gebruik het draadloze bouwplaatslicht niet in het wegverkeer. Het draadloze bouwplaatslicht is niet goedgekeurd voor verlichting in het wegverkeer.
Verwijder de accu uit het draadloze bouwplaatslicht voordat u werkzaamheden aan het draadloze bouwplaatslicht zelf uitvoert (bijv. monteren, onderhoud, reinigen, enz.), evenals tijdens transport en opslag.
Plaats de verlichte bouwplaatslichtkop niet op of in de buurt van ontvlambare of brandbare materialen. De lens wordt heet tijdens gebruik.
Raak de lens niet aan terwijl de bouwplaatslamp in gebruik is. Het aanraken van een hete lens verhoogt het risico op persoonlijk letsel.
Besprenkel de lens van de verlichte bouwplaatslamp niet met vloeistoffen. Hete lenzen kunnen breken wanneer ze in contact komen met koelere vloeistoffen.
De bouwplaatslamp is robuust geconstrueerd. Hij moet echter met zorg worden behandeld.
Gebruik alleen originele Bosch-accessoires.
Houd handgrepen en grijpvlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpvlakken maken een veilige bediening en controle van het gereedschap in onverwachte situaties onmogelijk.
Laad alleen op met Bosch-opladers die in de accu-/opladerlijst staan. Een oplader die geschikt is voor één type accupack kan brandgevaar opleveren bij gebruik met een andere accupack.
Gebruik de accu alleen in combinatie met uw Bosch-product. Deze maatregel beschermt de accu alleen tegen gevaarlijke overbelasting.
Gebruik alleen Bosch BAT612 of de accu's die in de accu-/opladerlijst staan. Bij gebruik van andere accu's, bijv. imitaties, gereviseerde accu's of andere merken, bestaat er gevaar voor letsel en materiële schade door ontploffende accu's.
Wanneer de accupack niet in gebruik is, houd deze dan uit de buurt van andere metalen voorwerpen, zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de accupolen kan brandwonden of brand veroorzaken.
De accu kan beschadigd raken door puntige voorwerpen zoals spijkers of schroevendraaiers of door van buitenaf uitgeoefende kracht. Er kan een interne kortsluiting ontstaan en de accu kan branden, roken, ontploffen of oververhit raken.
Onder ongunstige omstandigheden kan er vloeistof uit de accu worden geslingerd; vermijd contact. Spoel met water als er per ongeluk contact is geweest. Als er vloeistof in de ogen komt, zoek dan ook medische hulp. Vloeistof die uit de accu wordt geslingerd, kan irritatie of brandwonden veroorzaken.
Gebruik geen accupack of gereedschap dat beschadigd of aangepast is. Beschadigde of aangepaste accu's kunnen onvoorspelbaar gedrag vertonen, wat kan leiden tot brand, explosie of letsel.
Stel een accupack of gereedschap niet bloot aan vuur of extreme temperaturen. Blootstelling aan vuur of temperaturen boven 130 °C (265 °F) kan een explosie veroorzaken.
Volg alle oplaadinstructies op en laad de accupack of het gereedschap niet op buiten het temperatuurbereik dat in de instructies is aangegeven. Onjuist opladen of opladen bij temperaturen buiten het aangegeven bereik kan de accu beschadigen en het risico op brand vergroten.
Controleer het laadniveau minstens één keer per maand, vooral als hij voor noodsituaties wordt gebruikt. Laad de accupack op als het licht zwakker lijkt.
Gebruikers-onderhoudsinstructie
Alle reparaties, elektrisch of mechanisch, mogen alleen worden uitgevoerd door getrainde reparateurs. Neem contact op met het dichtstbijzijnde Bosch Factory Service Center, Authorized Service Station of een andere competente reparatieservice.
Voer nooit onderhoud uit aan beschadigde accupacks. Onderhoud aan accupacks mag alleen worden uitgevoerd door de fabrikant of geautoriseerde serviceproviders.
Robert Bosch Tool Corporation 1800 W. Central Road Mt. Prospect, IL 60056-2230
Exportado por: Robert Bosch Tool Corporation Mt. Prospect, IL 60056-2230, E.U.A.
Importado en México por: Robert Bosch, S.A. de C.V., Calle
Robert Bosch No. 405, Zona Industrial, Toluca, Edo. de
México, C.P. 50070, Tel. (722) 2792300
1-877-BOSCH99 (1-877-267-2499)
www.boschtools.com
