Bosch GLI18V-1900N Handleiding

Veiligheidssymbolen

De onderstaande definities beschrijven de mate van ernst voor elk signaalwoord. Lees de handleiding en let op deze symbolen.

	Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor potentieel letselgevaar. Neem alle veiligheidsberichten die op dit symbool volgen in acht om mogelijk letsel of overlijden te voorkomen.
	GEVAAR duidt op een gevaarlijke situatie die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
	WAARSCHUWING duidt op een gevaarlijke situatie die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
	VOORZICHTIG, gebruikt met het veiligheidswaarschuwingssymbool, duidt op een gevaarlijke situatie die, indien niet vermeden, licht of matig letsel tot gevolg zal hebben.

Symbolen

Sommige van de volgende symbolen kunnen op uw gereedschap worden gebruikt. Bestudeer ze en leer hun betekenis. Een correcte interpretatie van deze symbolen zal u in staat stellen het gereedschap beter en veiliger te bedienen.

Symbool	Aanduiding / Uitleg
V	Volt (spanning)
A	Ampère (stroom)
Ah	Ampère-uur (meting van batterijcapaciteit)
Hz	Hertz (frequentie, cycli per seconde)
W	Watt (vermogen)
kg	Kilogram (gewicht)
min	Minuten (tijd)
s	Seconden (tijd)
⌀	Diameter (grootte van boorbit, slijpschijven, enz.)
n0	Nullasttoerental (rotatiesnelheid bij geen belasting)
n	Nominaal toerental (maximaal haalbare snelheid)
.../min	Omwentelingen of heen- en weergaande bewegingen per minuut (omwentelingen, slagen, oppervlaksnelheid, banen enz. per minuut)
0	Uit-stand (nul snelheid, nul koppel...)
1, 2, 3, ... I, II, III,	Selectie-instellingen (snelheid, koppel of positie-instellingen. Hoger getal betekent hogere snelheid)
0	Traploos variabele selector met uit (snelheid neemt toe vanaf instelling 0)
	Pijl (actie in de richting van de pijl)
	Wisselstroom (type of een kenmerk van stroom)
	Gelijkstroom (type of een kenmerk van stroom)
	Wissel- of gelijkstroom (type of een kenmerk van stroom)
	Klasse II constructie (geeft dubbel geïsoleerde gereedschappen aan)
	Aardklem (aardingsklem)

Functionele beschrijving en specificaties

Koppel het accupack los van het gereedschap voordat u montage-, afstel- of accessoirewijzigingen aanbrengt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico van onbedoeld starten van het gereedschap.

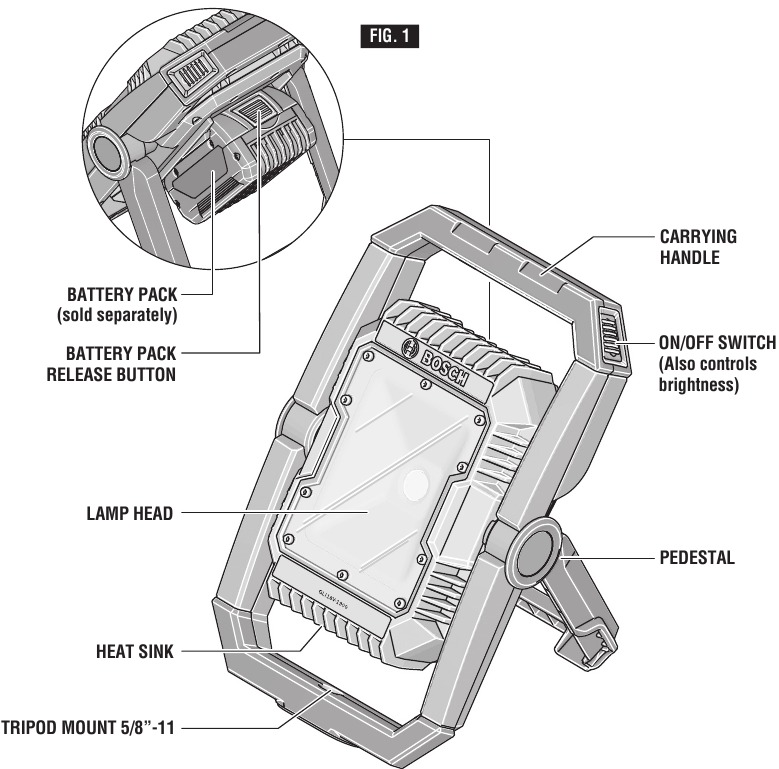

Zie Afb. 1

Modelnummer:	GLI18V-1900
Spanningsclassificatie:	18V

Accupacks/laders
Raadpleeg de handleiding van de lader die bij uw gereedschap is geleverd.
OPMERKING: Raadpleeg het typeplaatje op uw gereedschap voor gereedschapsspecificaties.

Montage

ACCUPACK PLAATSEN EN VERWIJDEREN

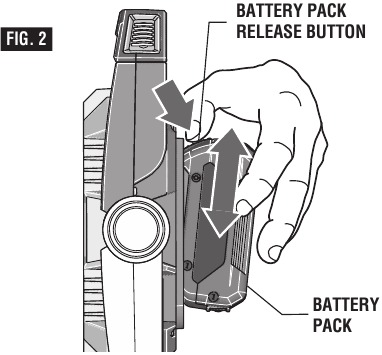

Om de accu te plaatsen: lijn het accupack uit en schuif het in de werklamp totdat het in de juiste positie vastklikt (een hoorbare klik geeft aan dat de accu is vergrendeld) (Fig. 2). Forceer niet.
Om het accupack te verwijderen: druk op de ontgrendelknop van het accupack en schuif het accupack volledig uit de behuizing van de werklamp.

Gebruiksinstructies

BESCHERMING TEGEN DIEPE ONTlADING
De lithium-ionaccu is beschermd tegen diepe ontlading door de "Electronic Cell Protection (ECP)". Wanneer de accu leeg is, wordt de snoerloze werklamp uitgeschakeld door middel van een beveiligingscircuit.

DE WERKLAMP INSCHAKELEN
Om de werklamp AAN te zetten, drukt u op de aan/uit-schakelaar. Om de werklamp UIT te zetten, drukt u op de aan/uit-schakelaar (Afb. 1).

Blijf niet op de aan/uit-schakelaar drukken nadat de snoerloze werklamp automatisch is uitgeschakeld. De accu kan beschadigd raken.

TEMPERATUURAFHANKELIJKE OVERBELASTINGSBEVEILIGING
Om zowel de gebruiker als de werklamp te beschermen, schakelt de werklamp uit als de temperatuur van het koellichaam 60 °C (140 °F) bereikt. Laat de snoerloze werklamp afkoelen en schakel de snoerloze werklamp vervolgens weer in.

WAARSCHUWING LAGE ACCUSPANNING
Kort voordat de snoerloze werklamp uitschakelt vanwege een lage accuspanning, knippert deze 3 keer en schijnt hij met verminderde helderheid.

DE HELDERHEID AANPASSEN
Druk kort op de aan/uit-schakelaar om de snoerloze werklamp op maximale helderheid in te schakelen. Om de helderheid te verminderen tot 1000 lumen, houdt u de aan/uit-schakelaar ingedrukt totdat de helderheid verandert. Om terug te keren naar de 1900-lumen instelling, herhaalt u dit proces.

WERKDUUR
De werkduur is mede afhankelijk van de Bosch-accucapaciteit.

STAAN
Klap de voet voorzichtig uit en plaats de snoerloze werklamp op de vloer. Zorg ervoor dat hij stevig staat.

DRAAIBARE STANDAARD

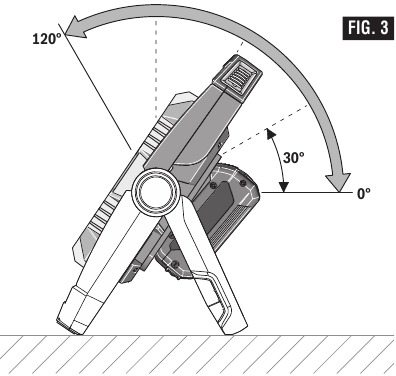

De lampkop kan maximaal 120° in stappen van 30 graden worden gedraaid om aan de toepassing te voldoen (Afb. 3).

VASTMAKEN AAN EEN OPTIONEEL STATIEF
U kunt de statiefbevestiging gebruiken om de snoerloze werklamp op een optioneel statief met 5/8"-11 schroefdraad te schroeven (apart verkrijgbaar).
Draai de snoerloze werklamp op het statief. Zorg ervoor dat de snoerloze werklamp stevig op het statief is gemonteerd.

Onderhoud

Service

ER ZITTEN GEEN ONDERDELEN BINNEN DIE DOOR DE GEBRUIKER KUNNEN WORDEN ONDERHOUDEN. Preventief onderhoud uitgevoerd door onbevoegd personeel kan leiden tot het verkeerd plaatsen van interne draden en componenten, wat ernstig gevaar kan veroorzaken. We raden aan dat alle gereedschapsservice wordt uitgevoerd door een Bosch Factory Service Center of een Authorized Bosch Service Station. SERVICEMONTEURS: Koppel het gereedschap en/of de oplader los van de stroombron voordat u service verricht.

ACCU'S
Wees alert op accupacks die het einde van hun levensduur naderen. Als u een verminderde gereedschapsprestatie of een aanzienlijk kortere gebruiksduur tussen de oplaadbeurten opmerkt, is het tijd om het accupack te vervangen. Als u dit niet doet, kan het gereedschap onjuist werken of de oplader beschadigen.

Reiniging

Om ongelukken te voorkomen, moet u altijd het gereedschap en/of de oplader loskoppelen van de voeding voordat u gaat schoonmaken. Het gereedschap kan het meest effectief worden schoongemaakt met perslucht. Draag altijd een veiligheidsbril bij het schoonmaken van gereedschap met perslucht.

Om schade te voorkomen, mag u de plastic lens van de snoerloze werklamp alleen reinigen met een droge, zachte doek. Gebruik geen reinigingsmiddelen of oplosmiddelen.

Bepaalde reinigingsmiddelen en oplosmiddelen beschadigen plastic onderdelen. Enkele hiervan zijn: benzine, tetrachloorkoolstof, gechloreerde reinigingsmiddelen, ammoniak en huishoudelijke reinigingsmiddelen die ammoniak bevatten.

BELANGRIJKE VEILIGHEIDSINSTRUCTIES

Lees alle veiligheidswaarschuwingen en alle instructies in deze handleiding en in de handleiding van de acculader. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schok, brand en/of ernstig letsel.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR TOEKUNSTIG GEBRUIK

•
  Niet buitenshuis gebruiken. Deze werklamp is uitsluitend bedoeld voor huishoudelijk gebruik. Het gebruik ervan buitenshuis kan het risico op elektrische schok of brand vergroten.
• Was de werklamp niet met water en bewaar hem niet op een vochtige plaats. Als de werklamp nat wordt, droog hem dan zo snel mogelijk af.
• Om het risico op elektrische schok te verminderen, mag u het apparaat niet in water of een andere vloeistof plaatsen. Plaats of bewaar het apparaat niet op een plaats waar het kan vallen of in een badkuip of gootsteen kan worden getrokken.
• Werk niet met de snoerloze werklamp in gevaarlijke omgevingen.
• Blijf na de automatische uitschakeling van de snoerloze werklamp niet op de aan/uit-knop drukken. De accu kan beschadigd raken.
• Richt de lichtbundel niet op personen of dieren en staar zelf niet in de lichtbundel (ook niet van een afstand).
• Gebruik alleen originele Bosch-accessoires.
•
  Bedek de lampkop niet tijdens het gebruik van de snoerloze werklamp. De lampkop wordt tijdens het gebruik heet en kan brandwonden of brand veroorzaken wanneer de warmte zich ophoopt.
• Gebruik de snoerloze werklamp niet in het wegverkeer. De snoerloze werklamp is niet goedgekeurd voor verlichting in het wegverkeer.
• Verwijder de accu uit de snoerloze werklamp voordat u werkzaamheden aan de snoerloze werklamp zelf uitvoert (bijv. monteren, onderhouden, reinigen, enz.), evenals bij het transporteren en opbergen.
• Laat kinderen de snoerloze werklamp niet gebruiken. Hij is bedoeld voor professioneel gebruik. Kinderen kunnen zichzelf of anderen onbedoeld verblinden.
• Plaats de verlichte werklampkop niet op of in de buurt van ontvlambare of brandbare materialen. De lamp wordt heet tijdens gebruik.
•
  De lens wordt erg heet tijdens gebruik. Om het risico op brandwonden te verminderen, mag u de hete lens niet aanraken. Om het risico op brand te verminderen, moet u uit de buurt blijven van brandbare materialen tijdens gebruik.
• Besprenkel de verlichte werklamp niet met vloeistoffen. Hete lampen kunnen breken wanneer ze in contact komen met koelere vloeistoffen.
• Laad alleen op met de oplader die door de fabrikant is gespecificeerd. Een oplader die geschikt is voor één type accupack kan brandgevaar veroorzaken bij gebruik met een ander accupack.
• Gebruik de accu alleen in combinatie met uw Bosch-product. Deze maatregel alleen beschermt de accu tegen gevaarlijke overbelasting.
• Gebruik alleen door Bosch aanbevolen originele accu's. Bij gebruik van andere accu's, bijv. imitaties, gereviseerde accu's of andere merken, bestaat er gevaar voor letsel en schade aan eigendommen door exploderende accu's.
•
  Wanneer het accupack niet in gebruik is, houd het dan uit de buurt van andere metalen voorwerpen zoals paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een verbinding van de ene aansluiting naar de andere kunnen maken. Het kortsluiten van de accuaansluitingen kan brandwonden of brand veroorzaken.
• De accu kan beschadigd raken door puntige voorwerpen zoals spijkers of schroevendraaiers of door van buitenaf uitgeoefende kracht. Er kan een interne kortsluiting optreden en de accu kan branden, roken, exploderen of oververhit raken.
•
  Onder ongunstige omstandigheden kan er vloeistof uit de accu worden gespoten; vermijd contact. Als er per ongeluk contact optreedt, spoel dan met water. Als de vloeistof in de ogen komt, zoek dan bovendien medische hulp. Vloeistof die uit de accu wordt gespoten, kan irritatie of brandwonden veroorzaken.
• In geval van schade en onjuist gebruik van de accu kunnen er dampen vrijkomen. Ventileer de ruimte en zoek medische hulp in geval van klachten. De dampen kunnen de luchtwegen irriteren.
• De werklamp is robuust geconstrueerd. Hij moet echter met zorg worden behandeld.
• Controleer het laadniveau minstens één keer per maand, vooral als hij voor nooddoeleinden wordt gebruikt. Als het licht zwakker lijkt, laad dan het accupack op.

INSTRUCTIE VOOR GEBRUIKERSONDERHOUD
Alle reparaties, elektrisch of mechanisch, mogen alleen worden uitgevoerd door opgeleide monteurs. Neem contact op met het dichtstbijzijnde Bosch Factory Service Center, Authorized Service Station of een andere competente reparatieservice.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR TOEKUNSTIG GEBRUIK

1-877-BOSCH99 (1-877-267-2499) www.boschtools.com
