Kinivo 301BN Handleiding

Introductie

Met de Kinivo 301BN 4K 30Hz HDMI-switch kunnen maximaal drie HDMI-bronapparaten (zoals een dvd-speler, kabelbox, gameconsole, enz.) worden aangesloten op een enkele HDMI-ingangspoort op uw HDTV of videoprojector. Het kan worden gebruikt om het aantal HDMI-poorten op een enkele HDMI-audio-/video-ontvanger uit te breiden. Het is een eenvoudige, handige en goedkope oplossing om uw thuisbioscoopconfiguratie uit te breiden.

Installatie

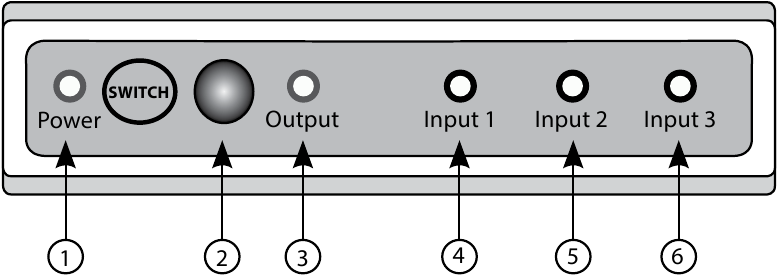

Bedieningselementen op het voor- en zijpaneel

1. Stroomindicator
2. IR-afstandsbedieningssensor
3. HDMI-uitgangsindicator

naar HDMI-ingangsindicator

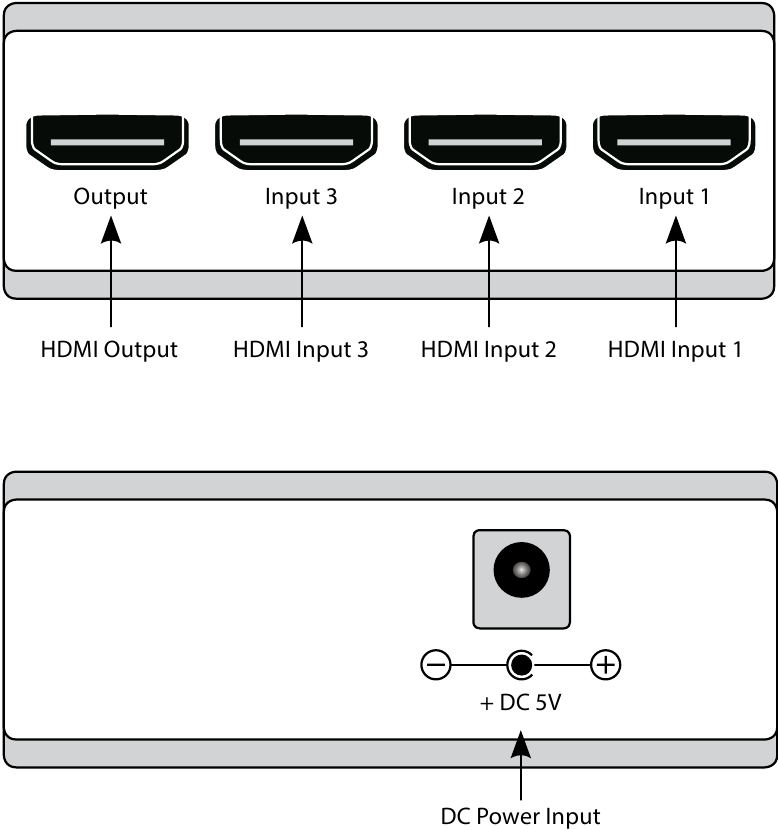

Aansluitingen op het achter- en zijpaneel

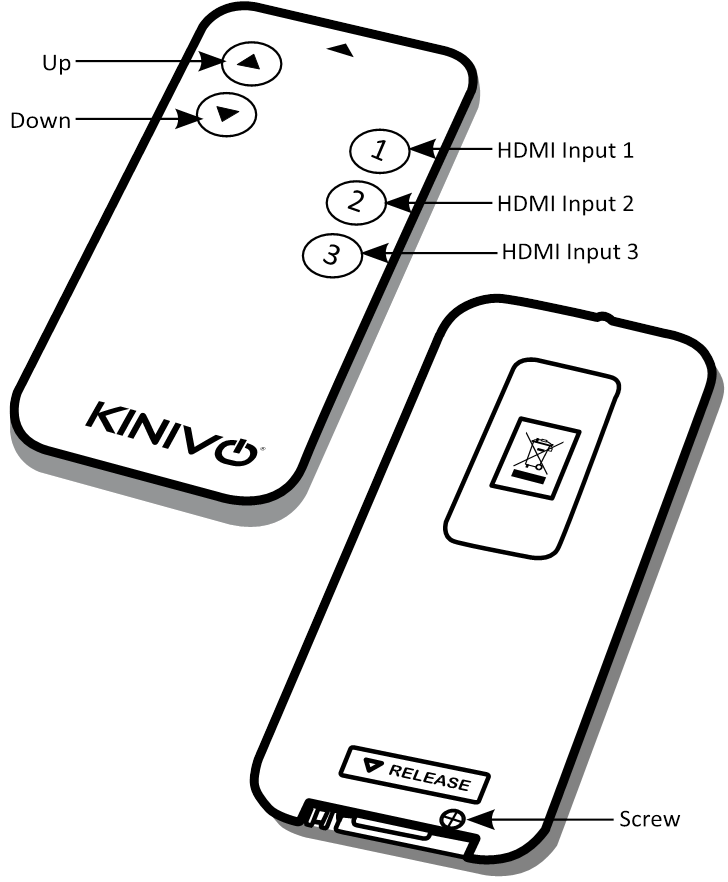

Afstandsbediening

1. Selecteer een specifieke HDMI-ingang door 1, 2 of 3 te kiezen
2. Druk op de knoppen 'Up' (omhoog) of 'Down' (omlaag) om de vorige of volgende ingangsbron te selecteren.

Let op:

1. De afstandsbediening maakt gebruik van een infrarood lichtsignaal en vereist een directe zichtlijn naar de IR-afstandsbedieningssensor. Zorg ervoor dat de IR-afstandsbedieningssensor niet wordt geblokkeerd.
2. Verwijder de schroef voordat u het batterijcompartiment opent om de batterij van de afstandsbediening te vervangen.

Installatie

1. Sluit de uitgangspoort van de HDMI-switch aan op een HDTV of projector met behulp van een HDMI-kabel.
   (Let op: HDMI-kabel niet inbegrepen).
2. Sluit apparaten (gameconsole, dvd-speler, streaming mediaspeler, enz.) aan op de ingangspoorten op de HDMI-switch.
3. Sluit de meegeleverde voedingsadapter aan op de HDMI-switch en sluit deze aan op een stopcontact.

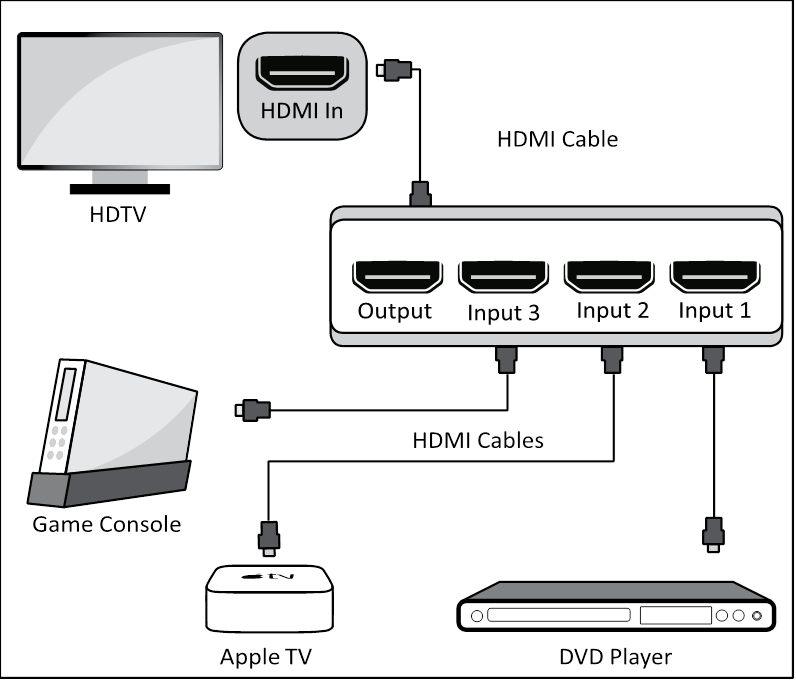

Aansluitschema

LED-indicatoren

*N.V.T.: Niet van toepassing

Gebruik

HDMI-ingangsindicatoren

De 301BN-switch heeft drie HDMI-ingangsindicatielampjes op het voorpaneel. Wanneer de switch audio-/videotransmissie detecteert op een van de HDMI-ingangspoorten, licht de bijbehorende HDMI-ingangsindicator rood op. Wanneer een HDMI-ingang is geselecteerd voor gebruik, licht de bijbehorende HDMI-ingangsindicator blauw op. De HDMI-ingangsindicator brandt niet wanneer er geen ingangssignaal is of er geen HDMI-kabel is aangesloten.

Ingangsselectie met de knop op het voorpaneel

Om een HDMI-ingang te selecteren, drukt u op de knop 'SWITCH' (schakelen) op het voorpaneel van de HDMI-switch. Elke keer dat u op de knop drukt, gaat u naar de volgende aangesloten HDMI-ingang. Het signaal van de geselecteerde HDMI-ingang wordt naar de uitgangspoort verzonden en de bijbehorende HDMI-ingangsindicator licht blauw op.

Ingangsselectie met de afstandsbediening

De knoppen Up (omhoog) en Down (omlaag) op de afstandsbediening hebben dezelfde functie als de SWITCH-knop op het voorpaneel. Om een HDMI-ingang te selecteren, drukt u op de knop Up (omhoog) of Down (omlaag) op de afstandsbediening van de HDMI-switch. Door op de knop 'Up' (omhoog) te drukken, gaat u naar de vorige aangesloten HDMI-ingang. Door op de knop 'Down' (omlaag) te drukken, gaat u naar de volgende aangesloten HDMI-ingang.

Er zijn ook knoppen voor directe ingangsselectie op de afstandsbediening (knoppen 1, 2 en 3). Door op elke knop te drukken, wordt de bijbehorende HDMI-ingangspoort geselecteerd, ongeacht of de poort een actief ingangssignaal heeft of niet.

Automatisch schakelen

Automatische ingangsselectie

Wanneer de 301BN-switch voor de eerste keer wordt ingeschakeld, detecteert hij automatisch ingangspoorten en schakelt hij automatisch over naar de ingangspoortbron in de volgorde 1 › 2 › 3. Hij omzeilt ingangspoorten zonder signaal. Wanneer een nieuw apparaat wordt ingeschakeld, selecteert de switch automatisch die ingang. Als bijvoorbeeld de kabelbox is ingeschakeld, schakelt de HDMI-switch automatisch over naar de kabelbox. Schakel het momenteel geselecteerde apparaat uit en de switch selecteert automatisch de volgende hoger genummerde ingang met een actief signaal (1 › 2 › 3...)

Hoewel automatisch schakelen een handige functie is, werkt het helaas niet met elk HDMI-ingangsapparaat, omdat sommige kabel-tv-boxen, streaming-apparaten, gameconsoles en soortgelijke apparaten hun HDMI-signaal nooit echt uitschakelen, zelfs niet als ze lijken te zijn uitgeschakeld of in de slaapstand staan. Deze apparaten verzenden een leeg HDMI-signaal of zwart scherm naar de tv via onze switch, zelfs in de slaapstand of uitgeschakeld.

Hier is een lijst met populaire apparaten die automatisch schakelen niet ondersteunen:

• Amazon Fire TV
• Apple TV (alle generaties)
• Roku
• PlayStation 4, PlayStation 4 Pro
• Xbox One, Xbox One S, Xbox One X

Automatisch schakelen in- of uitschakelen

Om automatisch schakelen uit te schakelen, houdt u de "SWITCH" (schakelen)-knop op het voorpaneel van de switch 8 seconden ingedrukt. De HDMI-uitgangs-LED knippert 4 keer en wordt groen.

Om automatisch schakelen in te schakelen, houdt u de "SWITCH" (schakelen)-knop op het voorpaneel van de switch 8 seconden ingedrukt. De HDMI-uitgangs-LED knippert 4 keer en wordt blauw.

Let op: Automatisch schakelen is standaard ingeschakeld.

Specificaties

Veelgestelde vragen (FAQ)

1. Wat moet ik doen als ik een HDCP-fout heb?
   HDCP-fouten worden meestal veroorzaakt door synchronisatie-/handshakeproblemen.
   • Koppel gewoon alle apparaten los van de switch.
   • Koppel de switch los van de stroombron.
   • Sluit al uw apparaten weer aan en start de hele set-up opnieuw. Dit zou het probleem moeten helpen oplossen.
2. Wat moet ik doen als mijn switch niet werkt of er geen audio is?
   Stappen om het apparaat te diagnosticeren:
   • Zorg ervoor dat alle HDMI-kabels volledig in de switch zijn gestoken. Verlies van verbinding kan problemen veroorzaken.
   • Zorg ervoor dat de HDMI-kabels werken. Probeer een andere HDMI-kabel om te controleren of de kabel het probleem is.
   • Zorg ervoor dat de invoerapparaten zijn ingeschakeld.
   • Test met slechts één invoerapparaat om te diagnosticeren. Controleer of het invoerapparaat rechtstreeks met de tv werkt. Dit helpt ook om de HDMI-kabel te verifiëren. Probeer op het invoernummer op de afstandsbediening te drukken dat overeenkomt met waar de invoer is aangesloten.
3. Wat moet ik doen als automatisch schakelen niet werkt zoals geadverteerd?
   Raadpleeg het gedeelte "Automatisch schakelen".

Online ondersteuning / Contact opnemen

Bezoek ons op support.kinivo.com of www.kinivo.com voor ondersteuningsinformatie, downloads en how-to's. U kunt ons ook bereiken via e-mail of live chat (details hieronder).

Kinivo-productondersteuning
Gratis nummer in de VS: 1-855-454-6486
E-mail: support@kinivo.com
Live chat: http://support.kinivo.com

Belangrijke veiligheidsinstructies

Lees de instructies zorgvuldig door voor gebruik

1. Om het risico op elektrische schokken te voorkomen, mag u de behuizing van het apparaat niet verwijderen. Laat alle servicebeurten uitsluitend uitvoeren door gekwalificeerd onderhoudspersoneel.
2. Gebruik het apparaat niet in de buurt van water.
3. Maak het apparaat alleen schoon met een droge doek.
4. Installeer of plaats dit apparaat niet in een boekenkast, ingebouwde kast of een andere afgesloten ruimte. Zorg ervoor dat het apparaat goed geventileerd is.
5. Om het risico op elektrische schokken of brand te voorkomen, mag u de ventilatieopeningen van het apparaat niet blokkeren.
6. Niet installeren in de buurt van warmtebronnen zoals radiatoren, kachels, warmteroosters, enz.
7. Koppel het apparaat los tijdens onweer of wanneer het gedurende lange tijd niet wordt gebruikt.
8. Bescherm het netsnoer tegen knellen, vooral in de buurt van stekkerpunten.
9. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
