Kinivo 360BNT handleiding

Inleiding

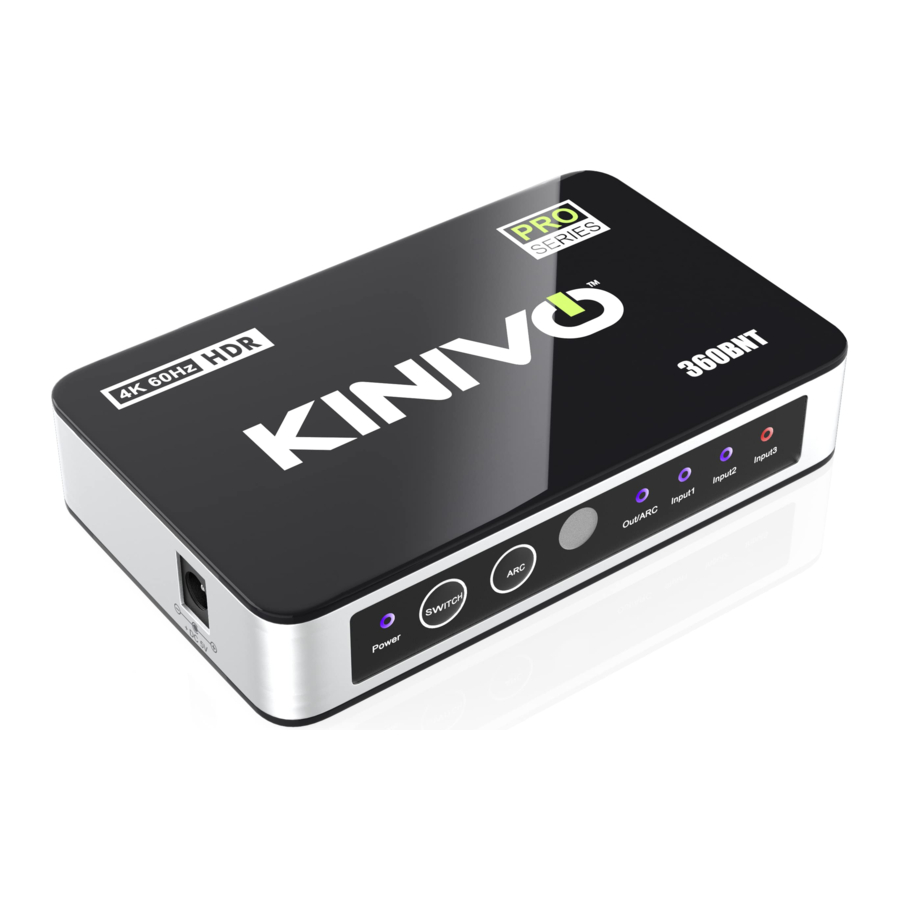

De Kinivo 360BNT 4K 60Hz HDMI-switch met Toslink maakt het mogelijk om maximaal drie HDMI-bronapparaten (zoals de dvd-speler, kabelbox, gameconsole enz.) aan te sluiten op een enkele HDMI-ingang op uw HDTV of videoprojector, terwijl de audio via Toslink wordt geëxtraheerd. Het kan worden gebruikt om het aantal HDMI-poorten op een enkele HDMI-uitgeruste video-ontvanger met Toslink-mogelijkheid uit te breiden. Het is een eenvoudige, handige en goedkope oplossing om uw thuisbioscoopconfiguratie uit te breiden.

Installatie

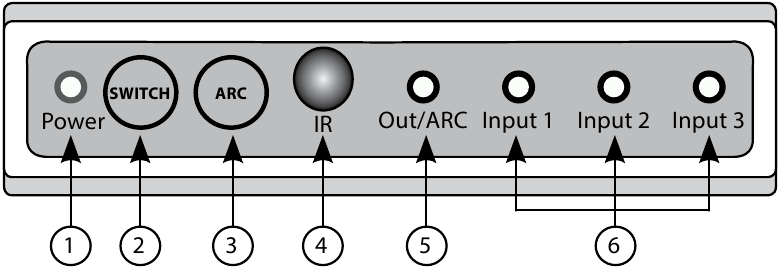

Bedieningselementen op het voorpaneel

1. Stroomindicator
2. Schakelaar & automatische schakelknop
3. ARC-knop
4. Infrarood afstandsbedieningssensor
5. Uit/ARC LED-indicator
6. HDMI-ingang LED-indicatoren

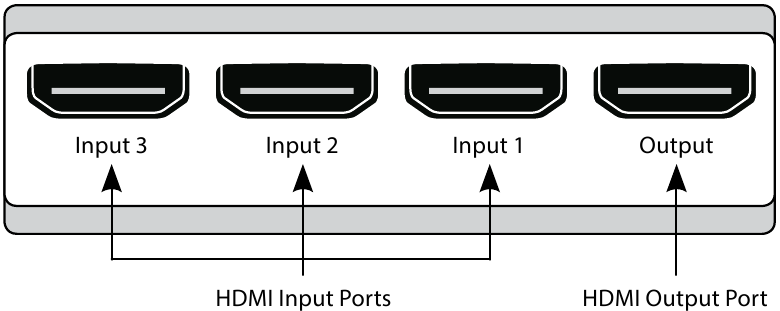

Aansluitingen op het achterpaneel

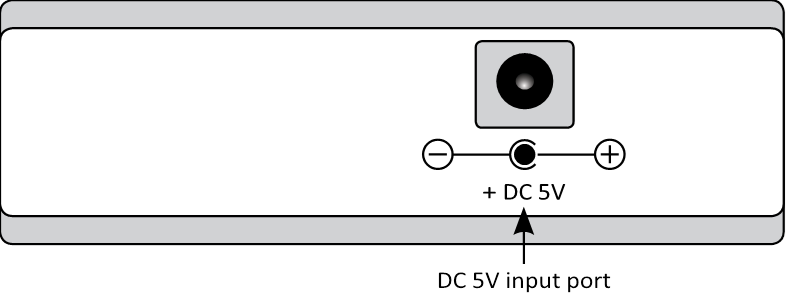

Linker zijpaneel

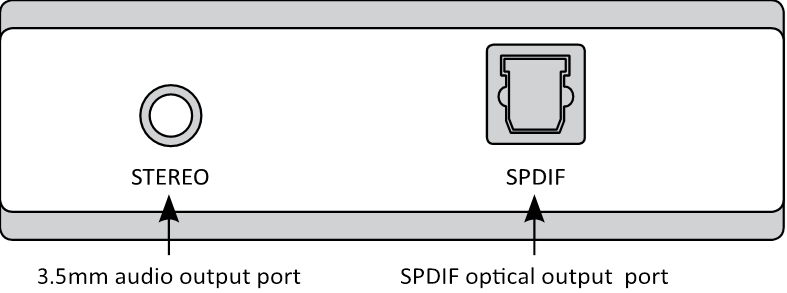

Rechter zijpaneel

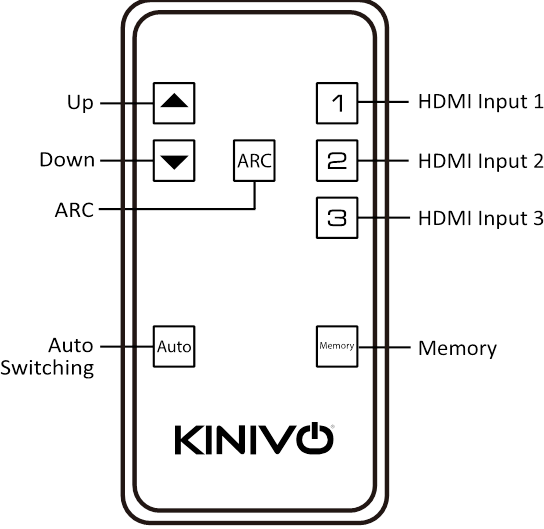

Afstandsbediening

1. Selecteer een specifieke HDMI-ingang door 1, 2 of 3 te kiezen.
2. Blader door de HDMI-ingangen met de knoppen "Omhoog en Omlaag".
3. Door op de knop "Auto" (Auto) te drukken, wordt automatisch schakelen in- of uitgeschakeld.
4. Door op de knop "ARC" te drukken, wordt ARC "aan" of "uit" gezet.
5. Door op de knop "Memory" (Geheugen) te drukken, wordt ervoor gezorgd dat de gewenste ingang automatisch wordt geselecteerd.

Opmerking:

1. De afstandsbediening gebruikt een infrarood lichtsignaal en vereist een directe zichtlijn naar de IR-afstandsbedieningssensor. Zorg ervoor dat de IR-afstandsbedieningssensor niet wordt geblokkeerd.
2. Verwijder de schroef voordat u het batterijvak opent om de batterij van de afstandsbediening te vervangen.
3. Verwijder de film aan de achterkant van de afstandsbediening voor gebruik.

Installatie

1. Sluit de uitgangspoort van de HDMI-switch aan op een HDTV of projector met behulp van een HDMI-kabel (opmerking: HDMI-kabel is niet inbegrepen).
2. Sluit apparaten (gameconsole, dvd-speler, streaming mediaspeler, enz.) aan op de ingangspoorten op de HDMI-switch.
3. Herhaal de bovenstaande stap om uw kabelbox, dvd-speler, streaming mediaspeler, enz. aan te sluiten.
4. Sluit een Toslink-kabel aan op de Toslink-poort van de HDMI-switch en het andere uiteinde op het geluidssysteem.
5. Steek de meegeleverde voedingsadapter in de HDMI-switch en sluit deze aan op een stopcontact.

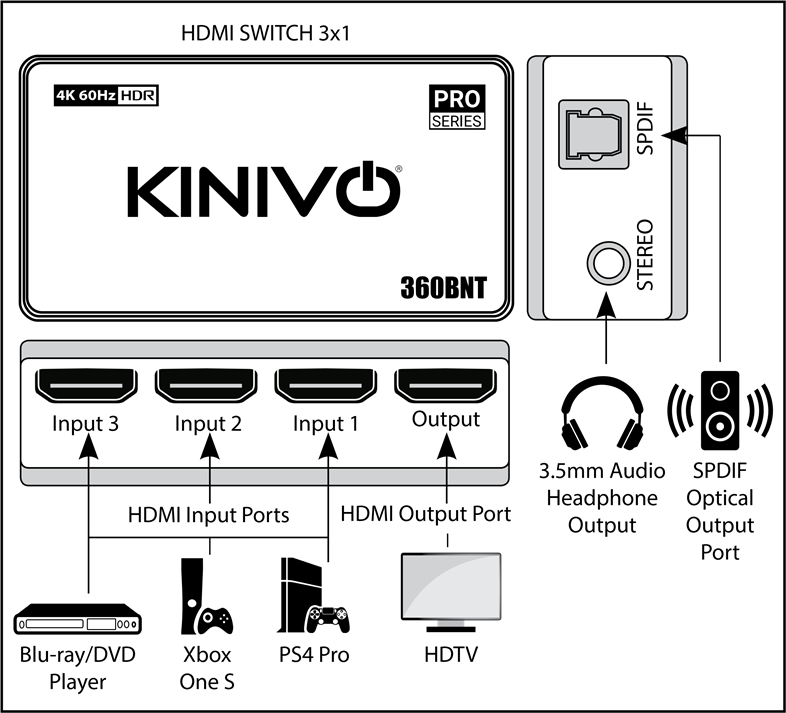

Aansluitschema

LED-indicatoren

*N.v.t.: Niet van toepassing

Gebruik

HDMI-ingangsindicatoren

De 360BNT-switch heeft drie HDMI-ingangsindicatorlampjes op het voorpaneel. Wanneer de switch audio-/videotransmissie detecteert op een van de HDMI-ingangspoorten, wordt de bijbehorende HDMI-ingangsindicator in de kleur Rood verlicht. Wanneer een HDMI-ingang voor gebruik is geselecteerd, wordt de bijbehorende HDMI-ingangsindicator in de kleur Blauw verlicht. De HDMI-ingangsindicator brandt niet als er geen ingangssignaal is of als er geen HDMI-kabel is aangesloten.

Ingangsselectie met de knop op het voorpaneel

Om een HDMI-ingang te selecteren, drukt u op de 'SWITCH' (SCHAKELAAR) knop op het voorpaneel van de HDMI-switch. Elke keer dat u op de knop drukt, gaat u naar de volgende actieve HDMI-ingang. Het signaal van de geselecteerde HDMI-ingang wordt naar de uitgangspoort verzonden en de bijbehorende HDMI-ingangsindicator brandt in Blauw.

Ingangsselectie met de afstandsbediening

Er zijn ook directe ingangsselectieknoppen op de afstandsbediening (knoppen 1, 2 en 3). Door op elke knop te drukken, wordt de bijbehorende HDMI-ingangspoort geselecteerd, ongeacht of de poort een actief ingangssignaal heeft of niet.

ARC

ARC in- of uitschakelen

Om ARC in of uit te schakelen, drukt u op de "ARC/Auto Switching" (ARC/Automatisch schakelen) knop op het voorpaneel van de switch. De ARC-LED wordt blauw wanneer deze is ingeschakeld.

Opmerking: ARC is standaard ingeschakeld.

Automatisch schakelen

Automatische ingangsselectie

Wanneer automatisch schakelen is ingeschakeld op de 360BNT-switch, detecteert deze automatisch ingangspoorten en schakelt deze automatisch over naar de ingangspoortbron in de volgorde 1 › 2 › 3. Het omzeilt ingangspoorten zonder signaal. Wanneer een nieuw apparaat wordt ingeschakeld, selecteert de switch automatisch die ingang. Als u bijvoorbeeld uw kabel-tv inschakelt, schakelt de HDMI-switch automatisch over naar de kabel-tv. Schakel het momenteel geselecteerde apparaat uit en de 360BNT-switch selecteert automatisch de volgende hoger genummerde ingang met een actief signaal (1 › 2 › 3...)

Hoewel automatisch schakelen een handige functie is, werkt het helaas niet met elk HDMI-ingangsapparaat, omdat sommige kabel-tv-boxen, streaming-apparaten, gameconsoles en soortgelijke apparaten hun HDMI-signaal nooit echt uitschakelen, zelfs niet als ze uitgeschakeld of in de slaapstand lijken te staan. Deze apparaten verzenden een leeg HDMI-signaal of zwart scherm naar de tv via onze switch, zelfs in de slaapstand of uitgeschakeld.

Hier is een lijst met populaire apparaten die automatisch schakelen niet ondersteunen:

• Amazon Fire TV
• Apple TV (alle generaties)
• Roku
• Xbox One, Xbox One S, Xbox One X

Automatisch schakelen in- of uitschakelen

Opmerking: De functie voor automatisch schakelen is standaard ingeschakeld en de "Power" (Stroom) LED geeft een Blauw licht.

1. Om de functie voor automatisch schakelen uit te schakelen, houdt u de "Switch" (Schakelaar) knop op het voorpaneel van de switch ongeveer 3-5 seconden ingedrukt. De "Power" (Stroom) LED wordt Rood.
2. Wanneer u de functie voor automatisch schakelen inschakelt, houdt u de "Switch" (Schakelaar) knop op het voorpaneel van de switch ongeveer 3-5 seconden ingedrukt. De "Power" (Stroom) LED wordt Blauw.

Specificaties

• Ondersteunt resolutie: 4K 60Hz / 1080P
• Ondersteunt HDR, 3D, HDCP 2.2 en CEC-bypass
• Ondersteunt bandbreedte tot 18 Gbps en overdrachtsnelheden tot 6 Gbps per kanaal
• Ondersteunt audioformaat: LPCM/Dolby-AC3/DTS7.1/
• DSD/Dolby True HD/DTS-HD Voeding: DC 5V
• Max. bedrijfsstroom: 600mA
• Bedrijfstemperatuurbereik: 41 tot 950F
• Bedrijfsvochtigheidsbereik: 5 tot 90%
• Afmetingen: 6,8 inch x 4 inch x 0,8 inch
• Ondersteunde lengte HDMI-kabel - < 15FT

Veelgestelde vragen (FAQ)

1. Wat moet ik doen als ik een HDCP-fout heb?
   HDCP-fouten worden meestal veroorzaakt door synchronisatie-/handshakeproblemen.
   • Koppel gewoon alle apparaten los van de switch.
   • Koppel de switch los van de stroombron.
   • Sluit al uw apparaten weer aan en start de hele installatie opnieuw. Dit zou moeten helpen om het probleem op te lossen.
2. Wat moet ik doen als mijn switch niet werkt of er geen audio is?
   Stappen om het apparaat te diagnosticeren:
   • Zorg ervoor dat alle HDMI-kabels volledig in de switch zijn gestoken. Verlies van verbinding kan problemen veroorzaken.
   • Zorg ervoor dat de HDMI-kabels werken. Probeer een andere HDMI-kabel om te controleren of de kabel het probleem veroorzaakt.
   • Zorg ervoor dat de ingangsapparaten zijn ingeschakeld.
   • Test met slechts één ingangsapparaat om te diagnosticeren. Controleer of het ingangsapparaat rechtstreeks met de tv werkt. Dit helpt ook om de HDMI-kabel te verifiëren. Probeer op het ingangsnummer op de afstandsbediening te drukken dat overeenkomt met waar de ingang is aangesloten.
3. Wat moet ik doen als automatisch schakelen niet werkt zoals geadverteerd?
   Raadpleeg de pagina "Automatisch schakelen". Als geen van de stappen in de sectie "Automatisch schakelen" het probleem oplost, neem dan contact op met de klantenservice via de informatie die aan het einde van deze gebruikershandleiding wordt verstrekt in de sectie "Online ondersteuning/Contact opnemen".

Online ondersteuning / Contact opnemen

Bezoek ons op support.kinivo.com of www.kinivo.com voor ondersteuningsinformatie, downloads en handleidingen. U kunt ons ook bereiken via e-mail of live chat (details hieronder).

Kinivo productondersteuning
Gratis Amerikaans nummer: 1-855-454-6486
E-mail: support@kinivo.com
Live chat: http://support.kinivo.com

Belangrijke veiligheidsinstructies

Lees de instructies zorgvuldig door voor gebruik

1. Om het risico op elektrische schokken te voorkomen, mag u de afdekking van het apparaat niet verwijderen. Laat alle onderhoudswerkzaamheden uitsluitend uitvoeren door gekwalificeerd onderhoudspersoneel.
2. Gebruik het apparaat niet in de buurt van water.
3. Maak het apparaat alleen schoon met een droge doek.
4. Installeer of plaats dit apparaat niet in een boekenkast, ingebouwde kast of een andere afgesloten ruimte. Zorg ervoor dat het apparaat goed geventileerd is.
5. Om het risico op elektrische schokken of brand te voorkomen, mag u de ventilatieopeningen van het apparaat niet blokkeren.
6. Niet installeren in de buurt van warmtebronnen zoals radiatoren, fornuizen, warmteroosters enz.
7. Koppel het apparaat los tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
8. Bescherm het netsnoer tegen beknelling, vooral in de buurt van stekkerpunten.
9. Gebruik alleen hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
