Sony XAV-AX8000 Handleiding

Onderdelen en bedieningselementen

Hoofdeenheid en afstandsbediening

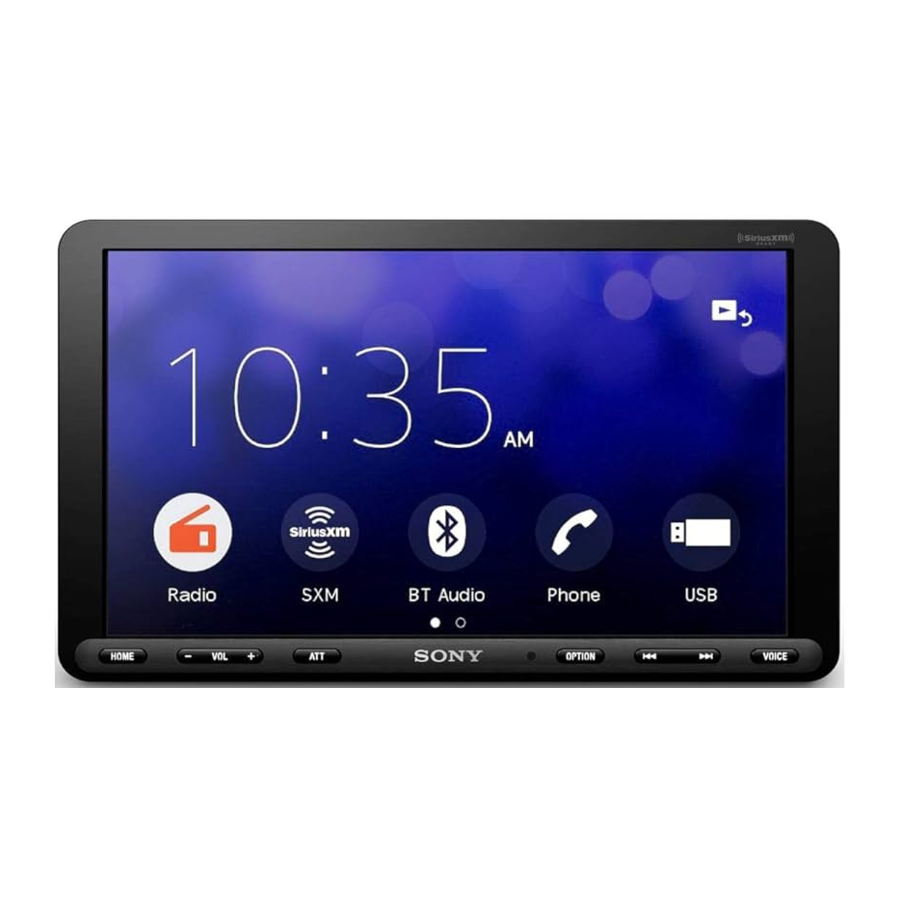

Hoofdeenheid

De VOL (volume) +-knop heeft een voelstip.

1. Display/touchscreen
2. HOME
   Geeft het HOME-scherm weer.
   STANDBY
   Houd ingedrukt om het apparaat in de stand-bystand te zetten (USB-opladen is nog steeds mogelijk). Om te hervatten, drukt u op een willekeurige knop.
3. VOL (volume) +/–
4. ATT (verzwakken)
   Verzwakt het geluid.
   Druk nogmaals op VOL + om te annuleren.
   MONITOR OFF
   Houd ingedrukt om de monitor uit te schakelen.
   Om weer in te schakelen, raakt u een willekeurig deel van het scherm aan.
5. Ontvanger voor de afstandsbediening
6. OPTION
   Geeft het OPTION-scherm weer.
7. (vorige/volgende)
   Functioneert anders, afhankelijk van de geselecteerde bron:
   • Radio: selecteer een voorkeurzender.
   • SiriusXM: selecteer een voorkeurkanaal.
   • USB/BT Audio: ga naar het vorige/volgende bestand.
     Ingedrukt houden om:
   • Radio: automatisch afstemmen op een zender (SEEK+/SEEK–).
   • USB/BT Audio: snel achteruit/snel vooruit.
8. VOICE
   Activeert de spraakopdrachtfunctie voor Apple CarPlay en Android Auto™.

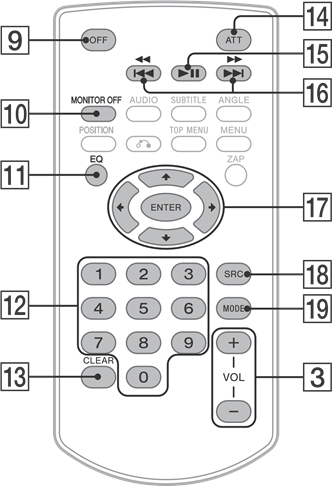

RM-X170-afstandsbediening

De afstandsbediening kan worden gebruikt om de audiobediening te bedienen. Gebruik voor menubedieningen het touchscreen.

Opmerking
De witte knoppen in de bovenstaande afbeelding worden niet ondersteund.

9. OFF
   Schakelt de bron uit.
10. MONITOR OFF
    Schakelt de monitor uit.
    Druk nogmaals om weer in te schakelen.
11. EQ (equalizer)
    Selecteert een equalizercurve.
12. Nummerknoppen (0 tot 9)
13. CLEAR
14. ATT (verzwakken)
    Verzwakt het geluid. Druk nogmaals om de verzwakking te annuleren.
15. (afspelen/pauze)
16. (vorige/volgende)
    (snel achteruit/snel vooruit)
    Functioneert anders, afhankelijk van de geselecteerde bron:
    • Radio: selecteer een voorkeurzender.
    • SiriusXM: selecteer een voorkeurkanaal.
    • USB/BT Audio: ga naar het vorige/volgende bestand.
      Ingedrukt houden om:
    • Radio: automatisch afstemmen op een zender (SEEK+/SEEK–).
    • USB/BT Audio: snel achteruit/snel vooruit.
17.
    Functioneert anders, afhankelijk van de geselecteerde bron.
    • Radio: selecteer een voorkeurzender of stem automatisch af op een zender.
    • SiriusXM: selecteer een voorkeurkanaal of ga naar het vorige/volgende kanaal.
    • USB: selecteer een map of ga naar het vorige/volgende bestand.
      ENTER
      Voert het geselecteerde item in.
18. SRC (bron)
    Wijzigt de bron. Elke keer dat u op deze knop drukt, wordt een selecteerbare bron weergegeven in een pop-up op het huidige display.
19. MODE
    Selecteert de radioband.
    Verwijder de isolatiefilm voor gebruik.


Schermdisplays

Afspeelscherm:

HOME-scherm:

OPTION-scherm:

1. Statusindicatie

   	Licht op wanneer het geluid is gedempt.
   	Geeft de signaalsterkte aan van de aangesloten SiriusXM Connect Vehicle Tuner.
   	Licht op wanneer het Bluetooth®-signaal is ingeschakeld. Knippert wanneer de verbinding tot stand wordt gebracht.
   	Licht op wanneer het audioapparaat kan worden afgespeeld door A2DP (Advanced Audio Distribution Profile) in te schakelen.
   	Licht op wanneer handsfree bellen beschikbaar is door HFP (Handsfree Profile) in te schakelen.
   	Geeft de signaalsterkte van de aangesloten mobiele telefoon aan.
   	Geeft de resterende batterijstatus van de aangesloten mobiele telefoon aan.

2. (bronoptie)
   Opent het bronoptiemenu. De beschikbare items verschillen afhankelijk van de bron.
3. Applicatiespecifiek gebied
   Geeft afspeelbedieningen/indicaties weer of toont de status van het apparaat. Weergegeven items verschillen afhankelijk van de bron.
4. Klok
   Geeft de tijd weer die is ingesteld in de Datum-/tijdinstelling.
5. (terugkeren naar het afspeelscherm)
   Schakelt van het HOME-scherm naar het afspeelscherm.
6. Selectietoetsen voor bronnen en instellingen
   Wijzigt de bron of brengt verschillende instellingen aan.
   Veeg om het instellingenpictogram en andere pictogrammen te selecteren. Raak het bronpictogram aan dat u wilt selecteren.

   Android Auto	Apple CarPlay	Radio
   SXM	BT Audio	Telefoon
   USB	Achteruitrij- camera	Instellingen

7. Selectietoetsen voor geluid
   Wijzigt het geluid.
8. (EXTRA BASS)
   Wijzigt de EXTRA BASS-instelling.
9. (EQ10/Subwoofer)
   Wijzigt de EQ10/Subwoofer-instelling.
10. (monitor uit)
    Schakelt de monitor uit. Wanneer de monitor is uitgeschakeld, raakt u een willekeurig deel van het display aan om deze weer in te schakelen.

Basisbewerkingen

Koppelen met een BLUETOOTH-apparaat

Wanneer u voor het eerst een BLUETOOTH-apparaat aansluit, is wederzijdse registratie (genaamd "koppelen") vereist. Koppelen stelt dit apparaat en andere apparaten in staat elkaar te herkennen.

1. Druk op HOME en tik vervolgens op [Settings] (Instellingen) [Bluetooth] [Bluetooth Connection] (Bluetooth-verbinding) [ON] (Aan) [Pairing] (Koppelen).
   knippert terwijl het apparaat in de koppelingsstand-by staat.
2. Voer het koppelen uit op het BLUETOOTH-apparaat, zodat het dit apparaat detecteert.
3. Selecteer uw modelnaam die wordt weergegeven op het display van het BLUETOOTH-apparaat*.
   Wanneer het koppelen is voltooid, blijft branden.
   * Als het invoeren van een wachtwoord vereist is op het BLUETOOTH-apparaat, voert u [0000] in.

Achteruitkijkcamera aansluiten

Door de optionele achteruitkijkcamera aan te sluiten op de CAMERA IN-aansluiting, kunt u het beeld van de achteruitkijkcamera weergeven. Zie "Aansluiting/installatie" voor meer informatie.
Om het beeld van de achteruitkijkcamera weer te geven
Druk op HOME en tik vervolgens op [Rear Camera] (Achteruitrijcamera).

De demonstratiemodus annuleren

1. Druk op HOME en tik vervolgens op [Settings] (Instellingen).
2. Tik op [General] (Algemeen) en vervolgens op [Demo] om [OFF] (Uit) in te stellen.
3. Om het instellingenmenu te verlaten, tikt u tweemaal op (terug).

De firmware bijwerken

Om de firmware bij te werken, gaat u naar de ondersteuningssite op de achterkant en volgt u de online-instructies.
Opmerking
Verwijder tijdens de update het USB-apparaat niet.

Aanvullende informatie

Voorzorgsmaatregelen

• De elektrische antenne (aerial) komt automatisch omhoog.
• Wanneer u het eigendom overdraagt of uw auto met het geïnstalleerde apparaat weggooit, initialiseer dan alle instellingen naar de fabrieksinstellingen door de fabrieksreset uit te voeren.
• Spat geen vloeistof op het apparaat.

Opmerkingen over de veiligheid

• Houd u aan uw lokale verkeersregels, wetten en voorschriften.
• Tijdens het rijden
  • Kijk niet naar of bedien het apparaat niet, omdat dit kan leiden tot afleiding en een ongeluk kan veroorzaken. Parkeer uw auto op een veilige plaats om het apparaat te bekijken of te bedienen.
  • Gebruik de setupfunctie of een andere functie die uw aandacht van de weg kan afleiden niet.
  • Wanneer u uw auto achteruit rijdt, moet u achterom kijken en de omgeving zorgvuldig in de gaten houden voor uw veiligheid, zelfs als de achteruitkijkcamera is aangesloten. Vertrouw niet uitsluitend op de achteruitkijkcamera.
• Tijdens het gebruik
  • Steek uw handen, vingers of vreemde voorwerpen niet in het apparaat, omdat dit letsel of schade aan het apparaat kan veroorzaken.
  • Houd kleine voorwerpen buiten het bereik van kinderen.
  • Zorg ervoor dat u uw veiligheidsgordel vastmaakt om letsel te voorkomen bij een plotselinge beweging van de auto.

Een ongeluk voorkomen
Afbeeldingen verschijnen pas nadat u de auto hebt geparkeerd en de parkeerrem hebt ingeschakeld.
Als de auto begint te rijden tijdens het afspelen van video, wordt de volgende waarschuwing weergegeven en kunt u de video niet bekijken.

[Video geblokkeerd voor uw veiligheid.]
Bedien het apparaat niet en kijk niet naar de monitor tijdens het rijden.

Opmerkingen over het lcd-scherm

• Maak het lcd-scherm niet nat en stel het niet bloot aan vloeistoffen. Dit kan een storing veroorzaken.
• Oefen geen harde druk uit op het lcd-scherm, omdat dit het beeld kan vervormen of een storing kan veroorzaken (d.w.z. het beeld kan onduidelijk worden of het lcd-scherm kan beschadigd raken).

• Raak het scherm niet aan met andere voorwerpen dan uw vinger, omdat dit het lcd-scherm kan beschadigen of breken.
• Reinig het lcd-scherm met een droge, zachte doek. Gebruik geen oplosmiddelen zoals benzine, verdunner, in de handel verkrijgbare reinigers of antistatische spray.
• Gebruik het apparaat niet buiten het temperatuurbereik van 0 ºC tot 40 ºC (32 ºF tot 104 ºF).
• Als uw auto op een koude of warme plaats geparkeerd stond, is het beeld mogelijk niet helder. De monitor is echter niet beschadigd en het beeld wordt helder nadat de temperatuur in uw auto normaal is geworden.
• Sommige stationaire blauwe, rode of groene stippen kunnen op de monitor verschijnen. Deze worden "bright spots" genoemd en kunnen bij elke lcd voorkomen. Het lcd-scherm is met precisie vervaardigd met meer dan 99,99% van de segmenten functioneel. Het is echter mogelijk dat een klein percentage (meestal 0,01%) van de segmenten niet correct oplicht. Dit heeft echter geen invloed op uw kijkplezier.

Opmerkingen over het aanraakscherm

• Dit apparaat maakt gebruik van een resistief aanraakscherm. Raak het scherm rechtstreeks aan met uw vingertop.
• Multi-touch bediening wordt niet ondersteund op dit apparaat.
• Raak het scherm niet aan met scherpe voorwerpen zoals een naald, pen of vingernagel. Bediening met een stylus wordt niet ondersteund op dit apparaat.
• Laat geen voorwerpen in contact komen met het aanraakscherm. Als het scherm wordt aangeraakt door een ander voorwerp dan uw vingertop, reageert het apparaat mogelijk niet correct.
• Aangezien er glasmateriaal voor het scherm wordt gebruikt, mag u het apparaat niet blootstellen aan sterke schokken. Als er barsten of afsplintering op het scherm optreedt, raak het beschadigde onderdeel dan niet aan, omdat dit letsel kan veroorzaken.
• Houd andere elektrische apparaten uit de buurt van het aanraakscherm. Ze kunnen ervoor zorgen dat het aanraakscherm niet goed werkt.

Over de iPhone

• Compatibele iPhone-modellen:
  iPhone XS Max, iPhone XS, iPhone XR, iPhone X, iPhone 8 Plus, iPhone 8, iPhone 7 Plus, iPhone 7, iPhone SE, iPhone 6s Plus, iPhone 6s, iPhone 6 Plus, iPhone 6, iPhone 5s
• Het gebruik van het Made for Apple-logo betekent dat een accessoire is ontworpen om specifiek te worden aangesloten op het/de Apple-product(en) dat/die in het logo is/zijn aangegeven en dat door de ontwikkelaar is gecertificeerd om aan de prestatienormen van Apple te voldoen. Apple is niet verantwoordelijk voor de werking van dit apparaat of de naleving ervan met veiligheids- en regelgevingsnormen. Houd er rekening mee dat het gebruik van dit accessoire met een Apple-product de draadloze prestaties kan beïnvloeden.
• Ga voor meer informatie naar de ondersteuningssite op de achterkant.

Kennisgeving over licentie
Dit product bevat software die Sony gebruikt onder een licentieovereenkomst met de eigenaar van het auteursrecht. We zijn verplicht om de inhoud van de overeenkomst aan klanten bekend te maken op grond van de eis van de eigenaar van het auteursrecht van de software.
Voor meer informatie over softwarelicenties selecteert u [Settings] (Instellingen) [General] (Algemeen) [Open Source Licenses] (Open source-licenties).

Kennisgeving over GNU GPL/LGPL toegepaste software
Dit product bevat software die onderhevig is aan de volgende GNU General Public License (hierna "GPL" genoemd) of GNU Lesser General Public License (hierna "LGPL" genoemd). Deze bepalen dat klanten het recht hebben om de broncode van de genoemde software te verkrijgen, te wijzigen en te herdistribueren in overeenstemming met de voorwaarden van de GPL of LGPL die op dit apparaat worden weergegeven. De broncode voor de hierboven vermelde software is beschikbaar op het web.
Om te downloaden, gaat u naar de volgende URL en selecteert u
de modelnaam "XAV-AX8000" URL: http://www.sony.net/Products/Linux/ Houd er rekening mee dat Sony geen vragen over de inhoud van de broncode kan beantwoorden of erop kan reageren.
Als u vragen of problemen heeft met betrekking tot uw apparaat die niet in deze gebruiksaanwijzing worden behandeld, neem dan contact op met uw dichtstbijzijnde Sony-dealer.

Onderhoud

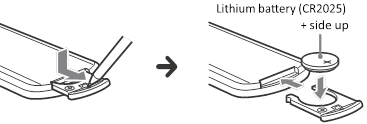

De lithiumbatterij (CR2025) van de afstandsbediening vervangen
Wanneer de batterij zwak wordt, wordt het bereik van de afstandsbediening korter.

Explosiegevaar als de batterij onjuist wordt vervangen. Vervang de batterij alleen door hetzelfde of een gelijkwaardig type.

Opmerking over de lithiumbatterij
Houd de lithiumbatterij buiten het bereik van kinderen. Raadpleeg onmiddellijk een arts als de batterij wordt ingeslikt.

Specificaties

VOOR KLANTEN IN DE VS. NIET VAN TOEPASSING IN CANADA, INCLUSIEF DE PROVINCIE QUEBEC.

AUDIOVERMOGEN SPECIFICATIES

CTA2006-standaard
Vermogen: 20 watt RMS × 4 bij
4 ohm < 1% THD+N
SN-verhouding: 80 dBA (referentie: 1 watt in 4 ohm)

Monitorgedeelte
Schermtype: Breed lcd-kleurenscherm
Afmetingen: 8,95 inch/227 mm Systeem: TFT actieve matrix Aantal pixels:
1.152.000 pixels (800 × 3 (RGB) × 480) Kleursysteem:
PAL/NTSC automatische selectie voor CAMERA IN-aansluiting

Radiogedeelte
FM
Afstembereik: 87,5 MHz – 107,9 MHz
Bruikbare gevoeligheid: 7 dBf
Signaal-ruisverhouding: 70 dB (mono)
Scheiding bij 1 kHz: 45 dB
AM
Afstembereik: 530 kHz – 1.710 kHz
Gevoeligheid: 32 μV

USB-spelergedeelte
Interface:
USB-poort: USB (hoge snelheid)
Maximale stroom: 1,5 A

Draadloze communicatie
Communicatiesysteem:
BLUETOOTH standaard versie 3.0
Uitgang:
BLUETOOTH standaard vermogensklasse 2
(max. geleid +1 dBm)
Maximaal communicatiebereik*¹:
Zichtlijn ca. 10 m
Frequentieband:
2,4 GHz-band (2,4000 GHz – 2,4835 GHz)
Modulatiemethode: FHSS
Compatibele BLUETOOTH-profielen*²:
A2DP (Advanced Audio Distribution Profile) 1.3
AVRCP (Audio Video Remote Control Profile) 1.3
HFP (Handsfree Profile) 1.6
PBAP (Phone Book Access Profile) 1.1
Overeenkomende codec: SBC, AAC
^*1 Het werkelijke bereik is afhankelijk van factoren zoals obstakels tussen apparaten, magnetische velden rond een magnetron, statische elektriciteit, ontvangstgevoeligheid, de prestaties van de antenne (aerial), het besturingssysteem, de softwareapplicatie, enz.
^*2 BLUETOOTH-standaardprofielen geven het doel aan van BLUETOOTH-communicatie tussen apparaten.

Eindversterkergedeelte
Uitgangen: Luidsprekeruitgangen
Luidsprekerimpedantie: 4 Ω – 8 Ω
Maximaal uitgangsvermogen: 55 W × 4 (bij 4 Ω)

Algemeen
Stroomvereisten: 12 V DC-autoaccu
(negatieve aarde (earth))
Nominaal stroomverbruik: 10 A
Afmetingen (maximaal):
Ca. 229 mm × 136 mm × 253 mm
(9 1/8 inch × 5 3/8 inch × 10 inch) (b/h/d)
Montageafmetingen:
Ca. 182 mm × 53 mm × 160 mm
(7 ¹/4 inch × 2 1/8 inch × 6 3/8 inch) (b/h/d)
Massa: ca. 2,4 kg

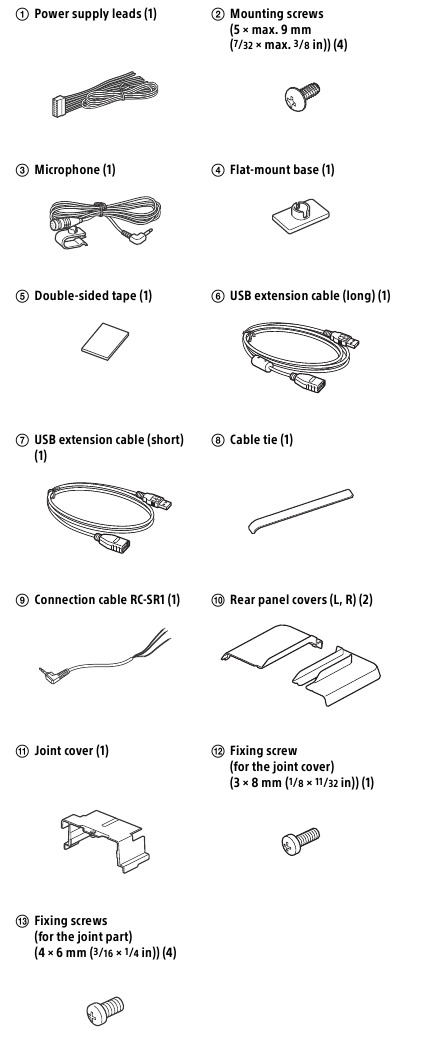

Inhoud van de verpakking:
Hoofdeenheid (1)
Onderdelen voor installatie en aansluitingen (1 set)
Afstandsbediening (1): RM-X170
Optionele accessoires/apparatuur:
SiriusXM Connect Vehicle Tuner: SXV100, SXV200, SXV300
Vraag de dealer om gedetailleerde informatie.
Ontwerp en specificaties kunnen zonder kennisgeving worden gewijzigd.

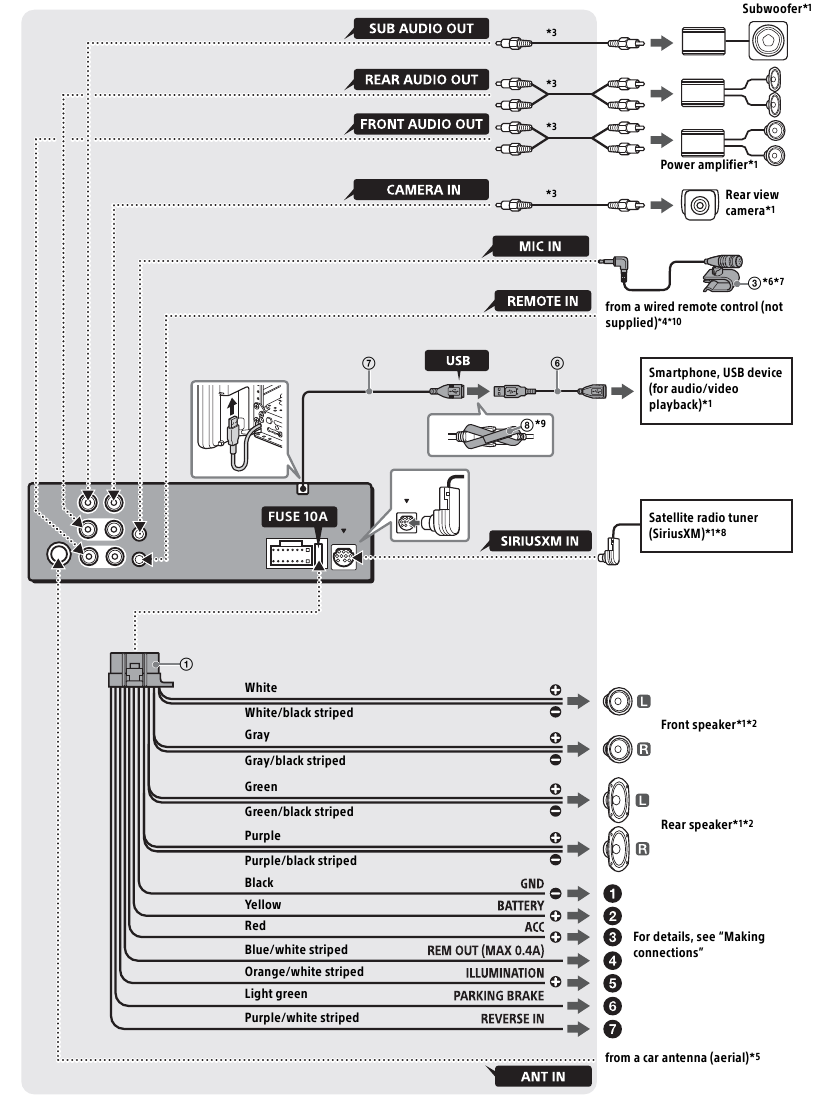

Aansluiting/installatie

• Installeer dit apparaat niet in een auto die geen ACC-positie heeft. Het scherm van het apparaat wordt niet uitgeschakeld, zelfs niet nadat het contact is uitgeschakeld, en dit veroorzaakt ontlading van de batterij.
• Leid alle aardingsdraden naar een gemeenschappelijk aardingspunt.
• Zorg ervoor dat de draden niet bekneld raken onder een schroef of vast komen te zitten in bewegende delen (bijv. stoelrails).
• Schakel, voordat u aansluitingen maakt, het contact van de auto uit om kortsluiting te voorkomen.
• Sluit degele en rode voedingskabels pas aan als alle andere kabels zijn aangesloten.
• Zorg ervoor dat u alle losse, niet-aangesloten draden isoleert met isolatietape voor de veiligheid.
• Kies de installatielocatie zorgvuldig, zodat het apparaat de normale rijhandelingen niet hindert.
• Vermijd het installeren van het apparaat in gebieden die zijn blootgesteld aan stof, vuil, overmatige trillingen of hoge temperaturen, zoals in direct zonlicht of in de buurt van verwarmingskanalen.

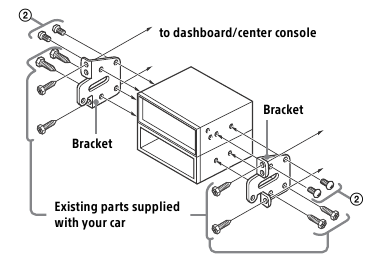

• Gebruik alleen de meegeleverde bevestigingsmaterialen voor een veilige en stevige installatie.

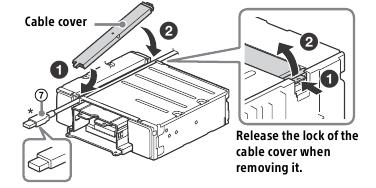

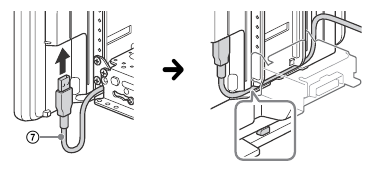

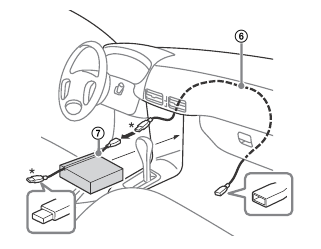

• Zorg ervoor dat u de meegeleverde USB-verlengkabel gebruikt.
• Dit apparaat is mogelijk niet correct geïnstalleerd, afhankelijk van het type auto. Raadpleeg "De montagelocatie van het apparaat controleren" voor meer informatie over de montageruimte.
• Om letsel te voorkomen, moet u oppassen dat u het scherm niet laat vallen tijdens de installatie.
• Wees voorzichtig dat u uw vingers niet afsnijdt aan de metalen onderdelen van de beugels en de montagevoet tijdens de installatie.
• Klem uw vingers niet af wanneer u het scherm aan het apparaat bevestigt.
• Installeer het apparaat niet op een positie waar het apparaat de rijhandelingen hindert (zoals op posities waar de schakelhendel tegen het apparaat botst of de gevarenknop niet kan worden ingedrukt).
• Wanneer u het apparaat gedurende een lange periode gebruikt, bestaat de mogelijkheid dat de schroeven waarmee het scherm is bevestigd, losraken. Draai deze schroeven regelmatig aan.
• Breng geen andere wijzigingen of aanpassingen aan het apparaat aan dan die welke in deze handleiding worden beschreven.

Opmerking over de voedingskabel (geel)
Wanneer u dit apparaat aansluit in combinatie met andere stereocomponenten, moet de ampèrage van het autocircuit waarop het apparaat is aangesloten hoger zijn dan de som van de ampèrage van de zekering van elk onderdeel.

Opmerking over installatie in auto's met een start-stopsysteem
Het apparaat kan opnieuw opstarten bij het starten van de motor vanuit start-stop. Schakel in dit geval het start-stopsysteem van uw auto uit.

Opmerking over installatie in auto's met een elektrisch parkeerremsysteem
Voor auto's met elektrische parkeerremmen werken sommige gerelateerde functies (zoals de videoblokkeringsfunctie) mogelijk niet correct.

Montagehoek aanpassen
Stel de montagehoek in op minder dan 30°.

De montagelocatie van het apparaat controleren
Raadpleeg de installateur voordat u het apparaat installeert voor meer informatie over de installatie van het apparaat en het scherm.

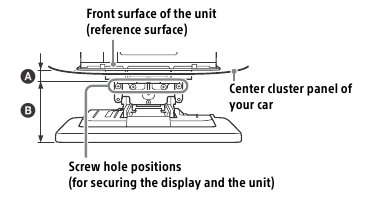

• Zorg ervoor dat de afstand van het vooroppervlak (referentieoppervlak) van het gemonteerde apparaat tot het oppervlak van de middenconsole van uw auto binnen 22 mm ligt. Als dit wordt overschreden, kan het apparaat niet correct worden geïnstalleerd.

  1. 22 mm
  2. 51 mm tot 71 mm

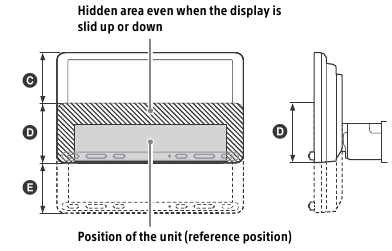

• Pas voor uw veiligheid de montagelocatie van het apparaat zo aan dat deze de rijhandelingen, zoals knop- (schakelaar) of schakelhendelbedieningen, niet hindert.

  3. 60 mm
  4. 76 mm
  5. 60 mm

Onderdelenlijst voor installatie

Deze onderdelenlijst bevat niet alle inhoud van de verpakking.

Aansluiting

^*1 Niet meegeleverd
^*2 Luidsprekerimpedantie: 4 Ω tot 8 Ω × 4
^*3 RCA-pincord (niet meegeleverd)
^*4 Gebruik, afhankelijk van het type auto, een adapter voor een bedrade afstandsbediening (niet meegeleverd).
Raadpleeg "De bedrade afstandsbediening gebruiken" voor meer informatie over het gebruik van de bedrade afstandsbediening.
^*5 Gebruik, afhankelijk van het type auto, een adapter (niet meegeleverd) als de antenneconnector niet past.
^*6 Leid de microfooningangskabel, ongeacht of deze in gebruik is of niet, zo dat deze de rijhandelingen niet hindert. Zet de kabel vast met een klem, enz. als deze rond uw voeten is geïnstalleerd.
^*7 Raadpleeg "De microfoon installeren" voor meer informatie over het installeren van de microfoon.
^*8 Raadpleeg de installatiehandleiding die bij de tuner is geleverd voor meer informatie over het installeren van de SiriusXM Connect Vehicle Tuner.
<sup>9*

*10</sup> Gebruik indien nodig de aansluitkabel RC-SR1 bij gebruik van de afstandsbediening op het stuur.

Aansluitingen maken

1. Naar een gemeenschappelijk aardpunt
   Sluit eerst de zwarte aarddraad aan en sluit vervolgens de gele en rode stroomtoevoerdraden aan.
2. Naar de +12V-stroomaansluiting die altijd van stroom is voorzien
   Zorg ervoor dat u eerst de zwarte aarddraad aansluit op een gemeenschappelijk aardpunt.
3. Naar de +12V-stroomaansluiting die van stroom wordt voorzien wanneer de contactsleutel in de accessoirestand staat
   Zorg ervoor dat u eerst de zwarte aarddraad aansluit op een gemeenschappelijk aardpunt.
4. Naar de stroomantennedraad of de stroomtoevoerdraad van de antenneversterker
   Het is niet nodig om deze draad aan te sluiten als er geen stroomantenne of antenneversterker is, of met een handmatig bediende telescopische antenne.
   Naar AMP REMOTE IN van een optionele stroomversterker
   Deze aansluiting is alleen voor versterkers en een stroomantenne. Het aansluiten van een ander systeem kan het apparaat beschadigen.
   Opmerking
   Het duurt ongeveer 10 seconden om de uitvoer van REM OUT uit te schakelen nadat het apparaat is uitgeschakeld.
5. Naar het verlichtingssignaal van een auto
   Zorg ervoor dat u eerst de zwarte aarddraad aansluit op een gemeenschappelijk aardpunt.

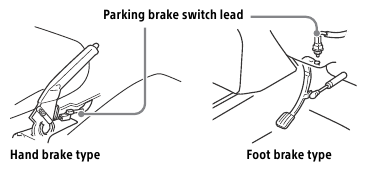

6. Naar de parkeerremschakelaardraad De montagepositie van de parkeerremschakelaardraad is afhankelijk van uw auto. Zorg ervoor dat u de parkeerremdraad (lichtgroen) van de stroomtoevoerdraden aansluit op de parkeerremschakelaardraad.

7. Naar de +12V-stroomaansluiting van de achterlampdraad van de auto (alleen bij het aansluiten van de achteruitkijkcamera)

Aansluiting geheugenbehoud
Wanneer de gele stroomtoevoerdraad is aangesloten, wordt er altijd stroom naar het geheugencircuit geleid, zelfs wanneer de contactsleutel is uitgeschakeld.

Luidsprekeraansluiting

• Schakel het apparaat uit voordat u de luidsprekers aansluit.
• Gebruik luidsprekers met een impedantie van 4 Ω tot 8 Ω en met voldoende vermogensverwerkingscapaciteit om schade te voorkomen.

De microfoon installeren
Om uw stem vast te leggen tijdens handsfree bellen, moet u de microfoon installeren .

• Het is uiterst gevaarlijk als het snoer om de stuurkolom of versnellingspook raakt gewikkeld. Zorg ervoor dat het en andere onderdelen uw rijhandelingen niet hinderen.
• Als er airbags of andere schokabsorberende apparatuur in uw auto aanwezig zijn, neem dan voor de installatie contact op met de winkel waar u dit apparaat hebt gekocht of met de autodealer.

Opmerkingen

• Verwijder bij montage op het dashboard de vizierklem voorzichtig van de microfoon , en bevestig vervolgens de platte montagevoet aan de microfoon .
• Maak voordat u de dubbelzijdige tape bevestigt het oppervlak van het dashboard schoon met een droge doek.

De bedrade afstandsbediening gebruiken
Bij gebruik van de afstandsbediening op het stuur
Installatie van de aansluitkabel RC-SR1 is vereist voor gebruik.

1. Om de afstandsbediening op het stuur in te schakelen, selecteert u [General] [Steering Control] [Custom] om de registratie uit te voeren.
   Wanneer de registratie is voltooid, is de afstandsbediening op het stuur beschikbaar.

Opmerkingen over het installeren van de aansluitkabel RC-SR1

• Raadpleeg de ondersteuningssite op de achterkant voor meer informatie en sluit vervolgens elke draad correct aan op de juiste draden. Een onjuiste aansluiting kan het apparaat beschadigen.
• Het wordt aanbevolen om de dealer of een ervaren technicus om hulp te vragen.

Bij gebruik van de bedrade afstandsbediening

1. Om de bedrade afstandsbediening in te schakelen, stelt u [Steering Control] in [General] in op [Preset].

De achteruitkijkcamera gebruiken
Installatie van de achteruitkijkcamera (niet meegeleverd) is vereist voor gebruik.
De foto van een achteruitkijkcamera die is aangesloten op de CAMERA IN-aansluiting wordt weergegeven wanneer:

• het achterlicht van uw auto oplicht (of de versnellingspook in de R-stand (achteruit) staat).
• u op HOME drukt en vervolgens op [Rear Camera] (Achteruitkijkcamera) tikt.

Installatie

Om de unit en het display veilig te installeren, moet u de stappen tot in de juiste volgorde volgen.

1. Voordat u de unit monteert
2. De unit in het dashboard monteren
3. De verbindingsafdekking bevestigen
4. Het display instellen
5. Zorg ervoor dat de montageposities van het display correct zijn
6. De USB-kabel organiseren
7. Het display aan de unit bevestigen

Voor uw veiligheid
Nadat u het display aan de unit hebt bevestigd, moet u ervoor zorgen dat het display de normale rijhandelingen niet belemmert, zoals het blokkeren van het zicht van de bestuurder of het verstrikt raken van de kabels.

Voordat u de unit monteert

Voordat u de unit in het dashboard monteert, moet u de USB-verlengkabel rangschikken

Aansluitschema USB-kabel

1. Verwijder de kabelafdekking, berg de USB-verlengkabel (kort) op in de groef van de unit en bevestig vervolgens de kabelafdekking.
   Plaats de USB-kabel zo dat de connector (mannelijk) zich aan de voorkant van de unit bevindt.
   * USB-connector (mannelijk)

2. Leid de USB-verlengkabel (lang) in het dashboard en sluit vervolgens de USB-kabel (kort) van de unit aan.
   Plaats de USB-kabel zo dat de connector (mannelijk) uit het middenconsolepaneel komt.
   * USB-connector (mannelijk)


De unit in het dashboard monteren

De montagebeugels gebruiken die bij uw auto zijn geleverd
Het is mogelijk dat u deze unit niet in sommige Japanse automerken kunt installeren. Raadpleeg in dat geval uw Sony-dealer.
Voorbeeld

Opmerking
Om storingen te voorkomen, mag u de unit alleen installeren met de montageschroeven .

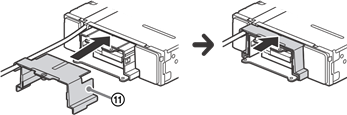

De verbindingsafdekking bevestigen

1. 1 Bevestig de verbindingsafdekking aan de montagebasis van de unit en schuif deze tijdelijk in de unit.


Het display instellen

De montageposities van het display kunnen worden aangepast.

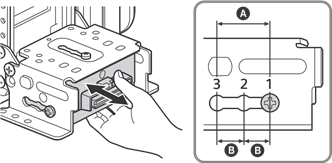

De diepte van de displaypositie aanpassen

1. Draai de 3 voorgeïnstalleerde schroeven voor de diepte-instelling los (boven en aan beide zijden).
   Draai de schroeven iets losser totdat u de connectorbeugel kunt verschuiven. Verwijder de schroeven niet van de beugel. Dit kan de onderdelen beschadigen.

2. Schuif de connectorbeugel om de juiste dieptepositie te bepalen.
   Instelbare diepte: binnen 20 mm (), in 3 stappen, in een pitch van 10 mm ().

   Beugelposities 1 tot 3 voor het display:
   1. Uitschuifpositie
   2. Tussenpositie
   3. Inschaifpositie
3. Draai de 3 schroeven stevig vast in de gewenste positie om de connectorbeugel vast te zetten.

   Draai de schroeven stevig vast. Wanneer u een schroef aandraait, moet u ervoor zorgen dat u niet te veel kracht uitoefent, omdat dit de schroef kan beschadigen (de koppelwaarde moet minder dan 1,5 N•m zijn).

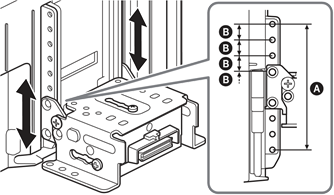

De hoogte van de displaypositie aanpassen

1. Verwijder de 4 voorgeïnstalleerde schroeven voor de hoogte-instelling (aan beide zijden).

2. Schuif de connectorbeugel omhoog of omlaag om de juiste hoogtepositie te bepalen.
   Instelbare hoogte: binnen 60 mm (), in 7 stappen, in een pitch van 10 mm ().

3. Draai de 4 schroeven stevig vast in de gewenste positie om de connectorbeugel vast te zetten.

   Draai de schroeven stevig vast. Wanneer u een schroef aandraait, moet u ervoor zorgen dat u niet te veel kracht uitoefent, omdat dit de schroef kan beschadigen (de koppelwaarde moet minder dan 1,5 N•m zijn).

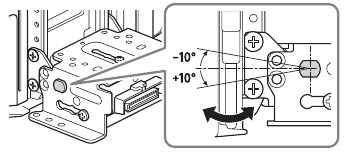

De displayhoek (kanteling) aanpassen

1. Verwijder de 2 voorgeïnstalleerde schroeven voor de hoekaanpassing (aan beide zijden).

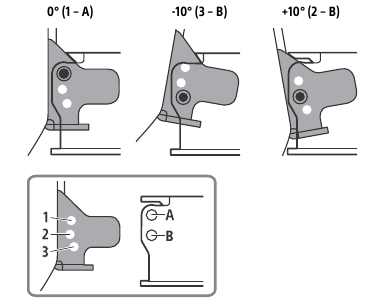

2. Pas de displayhoek aan om de juiste hoek te bepalen.
   Instelbare hoek: -10° tot +10°, in 3 stappen

   Schroefgaten om te gebruiken:

3. Draai in de gewenste hoek de 2 schroeven vast door de schroefgaten (boven of onder) die overeenkomen met de displayhoek.

   Draai de schroeven stevig vast. Wanneer u een schroef aandraait, moet u ervoor zorgen dat u niet te veel kracht uitoefent, omdat dit de schroef kan beschadigen (de koppelwaarde moet minder dan 1,5 N•m zijn).

Zorg ervoor dat de montageposities van het display correct zijn

Zorg ervoor dat u uw vingers niet beknelt of het middenconsolepaneel van uw auto bekrast wanneer u het display aan de unit bevestigt.

1. Bevestig het display tijdelijk aan de unit.

2. Controleer of het display het zicht van de bestuurder niet belemmert of de normale rijhandelingen niet verstoort.
   Als verdere aanpassing van de montagepositie (diepte, hoogte, hoek) noodzakelijk is, verwijdert u het display van de unit en past u het dienovereenkomstig opnieuw aan.

De USB-kabel organiseren

1. Sluit de USB-verlengkabel (kort) aan op de USB-poort van het display en leid de kabel vervolgens langs de groef.
   Om te voorkomen dat de verlengkabel losraakt, moet u de USB-kabel langs de groef door de vangsten aan de binnenkant leiden.


Het display aan de unit bevestigen

Zorg ervoor dat u uw vingers niet beknelt of het middenconsolepaneel van uw auto bekrast wanneer u het display aan de unit bevestigt.

1. Bevestig het display aan de unit.
   Zorg ervoor dat de connectorbeugels van het display volledig in de unit zijn geplaatst.

2. Draai 4 schroeven (bovenop) vast om de connectorbeugel aan de unit te bevestigen.
   Draai de schroeven stevig vast. Wanneer u een schroef aandraait, moet u ervoor zorgen dat u niet te veel kracht uitoefent, omdat dit de schroef kan beschadigen (de koppelwaarde moet minder dan 1,5 N•m zijn).

3. Schuif de verbindingsafdekking uit om de montagebasis van het display te beschermen en draai vervolgens de bevestigingsschroef vast om de afdekking vast te zetten.
   Draai de schroef stevig vast.
   Wanneer u een schroef aandraait, moet u ervoor zorgen dat u niet te veel kracht uitoefent, omdat dit de schroef kan beschadigen (de koppelwaarde moet minder dan 1,5 N•m zijn).

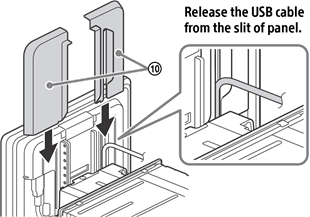

4. Bevestig de achterpaneelafdekkingen (L, R) langs de geleiders ter bescherming.


Zekering vervangen

Wanneer u de zekering vervangt, moet u ervoor zorgen dat u een zekering gebruikt die overeenkomt met de ampèrage die op de originele zekering staat vermeld. Als de zekering doorbrandt, controleer dan de stroomaansluiting en vervang de zekering. Als de zekering na vervanging opnieuw doorbrandt, kan er een interne storing zijn. Raadpleeg in dat geval uw dichtstbijzijnde Sony-dealer.

Waarschuwing

Voor de veiligheid moet u deze unit in het dashboard van de auto installeren, omdat de achterkant van de unit tijdens gebruik heet wordt. Zie "Aansluiting/installatie" voor meer informatie.
Het typeplaatje met de bedrijfsspanning enz. bevindt zich aan de onderkant van het chassis.
De geldigheid van de CE-markering is beperkt tot de landen waar deze wettelijk wordt gehandhaafd, voornamelijk in de landen van de EER (Europese Economische Ruimte) en Zwitserland.

Stel het apparaat niet bloot aan regen of vocht om brand of elektrische schokken te voorkomen.
Open de behuizing niet om elektrische schokken te voorkomen. Laat het onderhoud uitsluitend over aan gekwalificeerd personeel.

Als u vragen heeft over dit product:
Ga naar: https://www.sony.com/electronics/support
Neem contact op met: Sony Customer Information Service Center op 1-800-222-7669
Schrijf naar: Sony Customer Information Service Center
12451 Gateway Blvd., Fort Myers, FL 33913

Alleen voor de staat Californië, VS
Perchloraatmateriaal – speciale behandeling kan van toepassing zijn, zie www.dtsc.ca.gov/hazardouswaste/perchlorate

Slik de batterij niet in, gevaar voor chemische verbranding.
De afstandsbediening bevat een knoopcelbatterij. Als de knoopcelbatterij wordt ingeslikt, kan dit in slechts 2 uur ernstige interne brandwonden veroorzaken en tot de dood leiden.
Houd nieuwe en gebruikte batterijen uit de buurt van kinderen. Als het batterijvak niet goed sluit, stop dan met het gebruik van het product en houd het uit de buurt van kinderen.
Als u denkt dat batterijen zijn ingeslikt of in een deel van het lichaam zijn geplaatst, raadpleeg dan onmiddellijk een arts.

Opmerking over de lithiumbatterij
Stel de batterij niet bloot aan overmatige hitte, zoals direct zonlicht, vuur of iets dergelijks.

als de ontsteking van uw auto geen ACC-stand heeft
Installeer deze unit niet in een auto die geen ACC-stand heeft. Het display van de unit wordt niet uitgeschakeld, zelfs niet nadat de ontsteking is uitgeschakeld, en dit veroorzaakt een leegloop van de batterij.

Disclaimer met betrekking tot diensten die door derden worden aangeboden
Diensten die door derden worden aangeboden, kunnen zonder voorafgaande kennisgeving worden gewijzigd, opgeschort of beëindigd. Sony aanvaardt geen enkele verantwoordelijkheid in dit soort situaties.

Belangrijke mededeling

IN GEEN GEVAL ZAL SONY AANSPRAKELIJK ZIJN VOOR ENIGE INCIDENTELE, INDIRECTE OF GEVOLGSCHADE OF ANDERE SCHADE, INCLUSIEF, ZONDER BEPERKING, WINSTDERVING, INKOMSTENDERVING, GEGEVENSVERLIES, VERLIES VAN GEBRUIK VAN HET PRODUCT OF ENIGE BIJBEHORENDE APPARATUUR, DOWNTIME EN DE TIJD VAN DE KOPER MET BETREKKING TOT OF VOORTVLOEIEND UIT HET GEBRUIK VAN DIT PRODUCT, DE HARDWARE EN/OF DE SOFTWARE ERVAN.
Geachte klant, dit product bevat een radiozender.
Raadpleeg de bedieningshandleiding van uw voertuig of neem contact op met de fabrikant van uw voertuig of uw voertuigdealer voordat u dit product in uw voertuig installeert.

Noodoproepen
Deze BLUETOOTH-carkit en het elektronische apparaat dat op de carkit is aangesloten, werken met behulp van radiosignalen, mobiele en vaste netwerken, evenals door de gebruiker geprogrammeerde functies, die geen verbinding onder alle omstandigheden kunnen garanderen. Vertrouw daarom niet uitsluitend op een elektronisch apparaat voor essentiële communicatie (zoals medische noodgevallen).

Over BLUETOOTH-communicatie

• Microgolven die worden uitgezonden door een BLUETOOTH-apparaat kunnen de werking van elektronische medische apparaten beïnvloeden. Schakel dit apparaat en andere BLUETOOTH-apparaten uit op de volgende locaties, omdat dit een ongeluk kan veroorzaken.
  • waar ontvlambaar gas aanwezig is, in een ziekenhuis, trein, vliegtuig of benzinestation
  • in de buurt van automatische deuren of een brandalarm
• Deze unit ondersteunt beveiligingsmogelijkheden die voldoen aan de BLUETOOTH-standaard om een veilige verbinding te bieden wanneer de draadloze BLUETOOTH-technologie wordt gebruikt, maar de beveiliging is mogelijk niet voldoende, afhankelijk van de instelling. Wees voorzichtig bij het communiceren met behulp van draadloze BLUETOOTH-technologie.
• Wij aanvaarden geen enkele verantwoordelijkheid voor het lekken van informatie tijdens BLUETOOTH-communicatie.
  Als u vragen of problemen heeft met betrekking tot uw unit die niet in deze handleiding worden behandeld, neem dan contact op met uw dichtstbijzijnde Sony-dealer.

Referenties

• Sony Global - Source Code Distribution Service - Home
• https://www.sony.com/electronics/support
• http://www.dtsc.ca.gov/hazardouswaste/perchlorate

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Sony XAV-AX8000 Handleiding

Beschikbare talen
