GAOMON PD1610 Handleiding

Productoverzicht

Productintroductie
Bedankt voor het kopen van de GAOMON PD1610 Pen Display. Dit is een nieuwe generatie professionele batterijvrije pendisplay, die de werkefficiëntie van schilderen en creëren aanzienlijk kan verbeteren en vol plezier is. Je kunt vrij schilderen en schrijven, verschillende lijnen en kleuren weergeven, net zoals de pen op het papier schrijft, wat je een echte schokervaring bezorgt.
Om je een beter begrip en gebruik van je tablet te geven, lees je deze gebruikershandleiding zorgvuldig door. De gebruikershandleiding toont alleen de informatie onder Windows, tenzij anders vermeld, is deze informatie van toepassing op zowel Windows- als Macintosh-systemen.

Product en accessoires

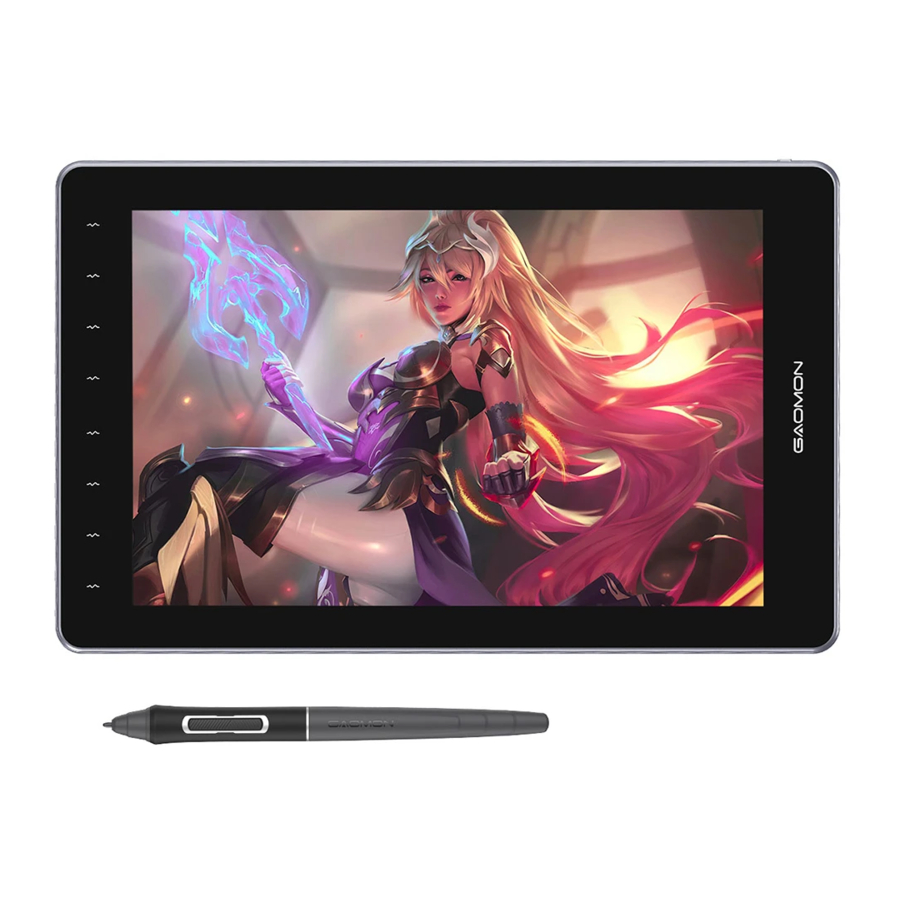

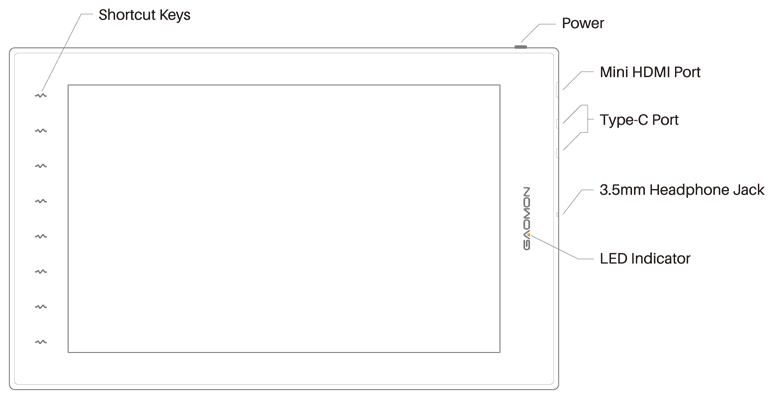

Pendisplay

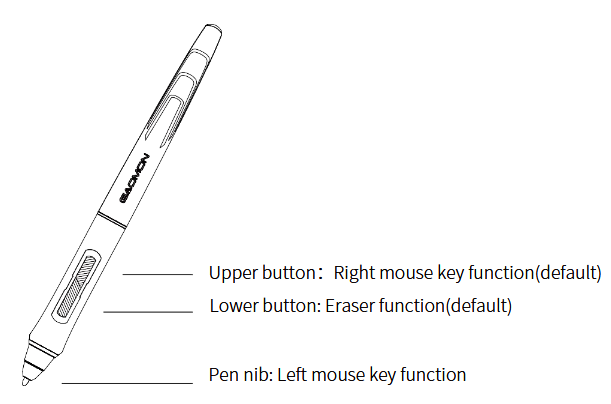

Digitale pen
De digitale pen is batterijvrij en beschikt over 8192 niveaus van drukgevoeligheid.

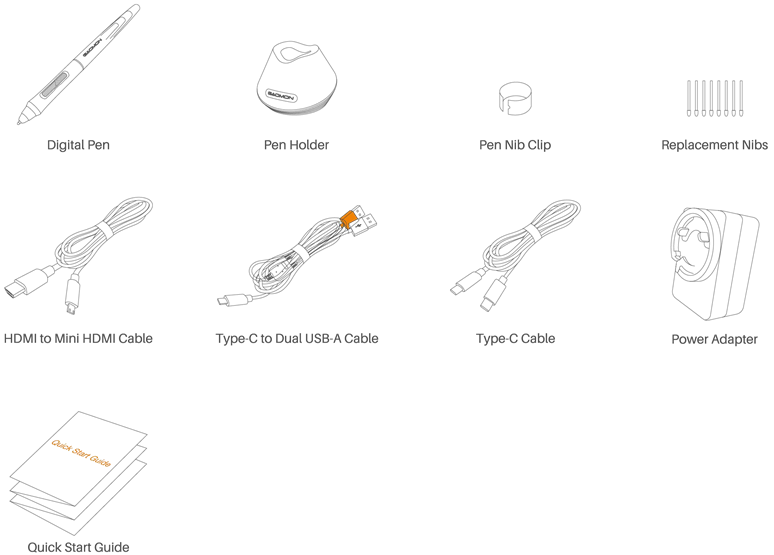

Accessoires

Aansluiting

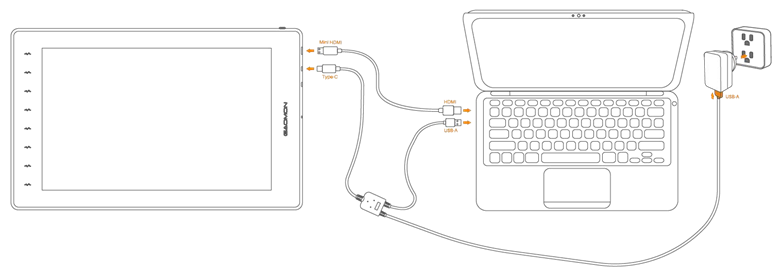

Methode 1: Aansluiting met pc met HDMI-poort
Stap 1: Sluit de pendisplay aan op de pc met de HDMI-kabel;
Stap 2: Sluit de pendisplay aan op de pc met de Type-C-stekker die in de pendisplay is gestoken, de zwarte USB-A-stekker die in de computer is gestoken en de rode stekker die in de adapter is gestoken.

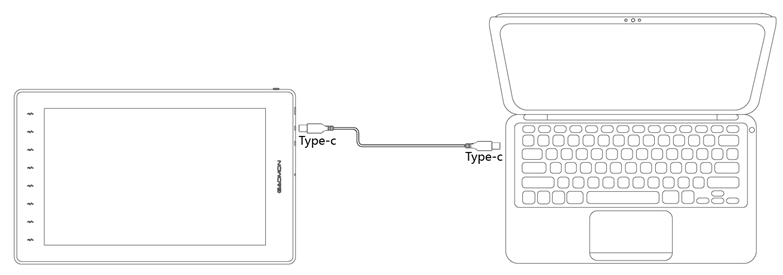

Methode 2:
Stap 1: Sluit de pendisplay (beide Type-C-poorten kunnen het werk doen) aan op de pc met de Type-C-naar-Type-C-kabel.
Let op: Zorg ervoor dat de Type-C-poort op de pc USB3.1- en DP1.2-protocollen ondersteunt.

Stap 2: Er kan een knipperend scherm optreden als het uitgangsvermogen van de pc onvoldoende is, in dat geval moet je de rode stekker van de 2-in-1-kabel in de adapter steken. En zoals hieronder weergegeven, steek de USB-A-stekker niet in de pc, anders kan de foutmelding USB-apparaat niet herkend optreden.

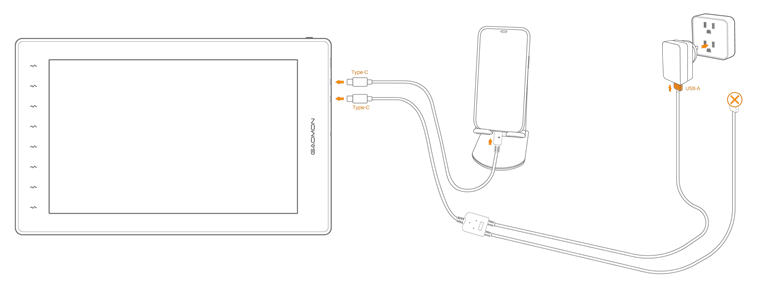

Methode 3: Aansluiting met Android-telefoons die de TNT-modus ondersteunen.
Stap 1: Steek de 2-in-1 USB-kabel respectievelijk in de pendisplay en de adapter.
Stap 2: Sluit de pendisplay aan op de Android-telefoon met een type-C-naar-type-C-kabel;
Opmerking: Zorg ervoor dat je de tekenscherm EERST met de stroomadapter aansluit om hem aan te zetten. Gebruik de volledig functionele Type-C-kabel om de telefoon als LAATSTE aan te sluiten. De volgorde is erg belangrijk. Anders knippert het stroomindicatielampje langzaam en kan de monitor niet normaal worden weergegeven.

Opmerking:
Zorg ervoor dat je Android-telefoon de modi 'Dex', 'Desktop' of 'TNT' ondersteunt.
Bezoek de GAOMON-website voor compatibele telefoonmodellen:
https://gaomon.net/Pen_Display/PD1610.html

Driverinstallatie
OS-ondersteuning
Windows 7 of hoger, macOS 10.12 of hoger, Android (USB3.0 DP1.2)

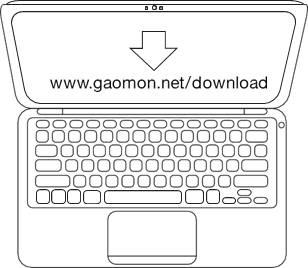

Driver installeren
Download de driver van onze website: www.gaomon.net/download
Na het voltooien van de installatie, kun je het grijze driverpictogram vinden in het systeemvak, wat betekent dat de driver succesvol is geïnstalleerd; wanneer je de tablet op de computer aansluit, wordt het pictogram oranje , wat betekent dat de driver de tablet al heeft herkend en je hem nu kunt gaan gebruiken.

Opmerking:

1. Voor de installatie moet je andere drivers van vergelijkbare producten verwijderen, inclusief de oude driver van dit product.
2. Sluit voor de installatie alle grafische software en antivirussoftware om onnodige fouten te voorkomen.

Penpunt vervangen

1. De penpunt slijt na langdurig gebruik, waarna je een nieuwe penpunt moet vervangen.

2. Schroef de penhouder los en haal een nieuwe penpunt eruit.

3. Steek de oude penpunt in het gat aan de onderkant van de penhouder en kantel de pen om de penpunt eruit te trekken.

4. Steek een nieuwe penpunt in de stylus en duw de penpunt totdat deze stopt.

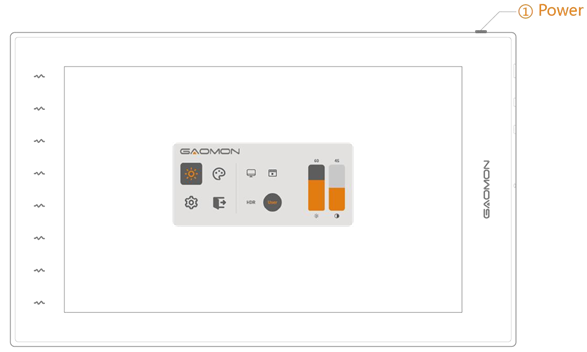

OSD-instellingen

OSD-menu openen:
Druk 3 seconden op om het OSD-menu te starten.
Druk 3 seconden op om het OSD-menu te verlaten.

Functie-instellingen

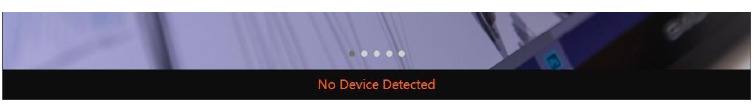

Prompt apparaatverbinding

1. Geen apparaat gedetecteerd: de computer herkent de tablet niet.

2. Apparaat aangesloten: de computer heeft de pennenmonitor herkend.


Werkgebiedinstelling

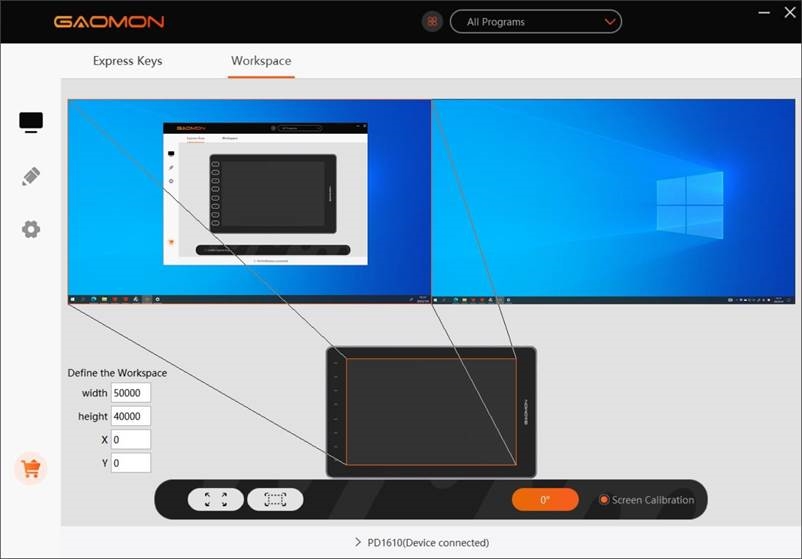

Meerdere monitors gebruiken
De locatie van de cursor is afhankelijk van de schermmodus die u hebt gekozen bij het aansluiten van de pennenmonitor op een extern scherm (zoals een laptop of alles-in-één pc), bijvoorbeeld:
In de duplicaatmodus tonen de pennenmonitor en het externe scherm dezelfde afbeelding en wordt de cursor tegelijkertijd op elke monitor weergegeven.
In de uitbreidingsmodus moet u de monitor op de stuurprogramma-interface kiezen om de cursorlocatie te bepalen.
Wanneer de locatie van de cursor is bepaald, kunt u het werkgebied toewijzen op de stuurprogramma-interface.

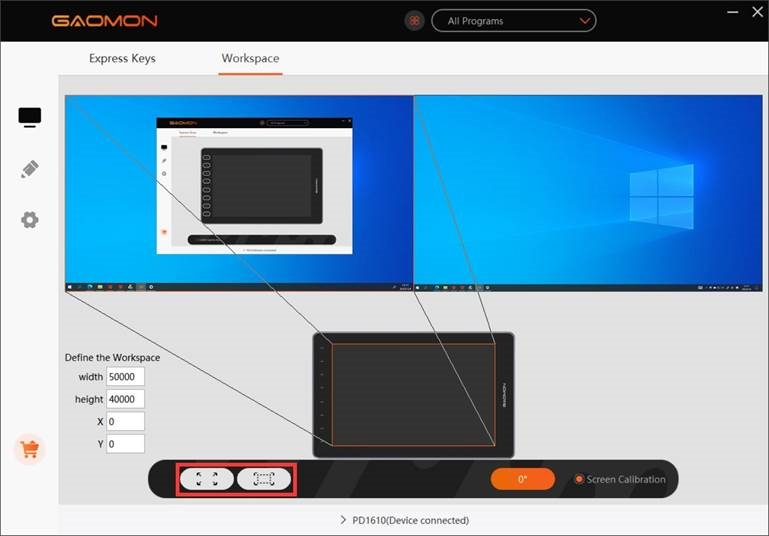

Werkgebiedinstelling
Definieer het tabletgebied dat moet worden toegewezen aan het schermgebied.

1. Volledig gebied: het gehele actieve gebied van de tablet. Dit is de standaardinstelling.
2. Aangepast gebied: sleep de hoeken van de voorgrondafbeelding om het schermgebied te selecteren.

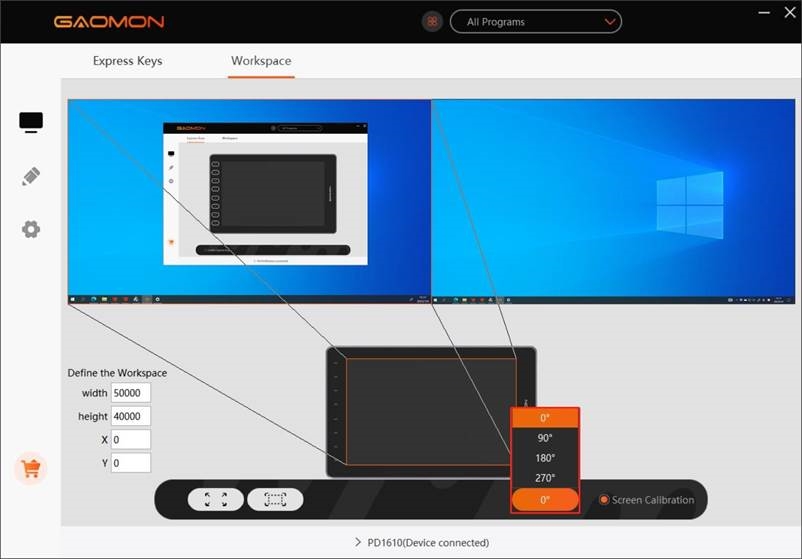

Werkgebied roteren
Door de richting van de pennenmonitor te wijzigen om gebruikers meer keuzes te bieden. Er zijn vier richtingen beschikbaar.

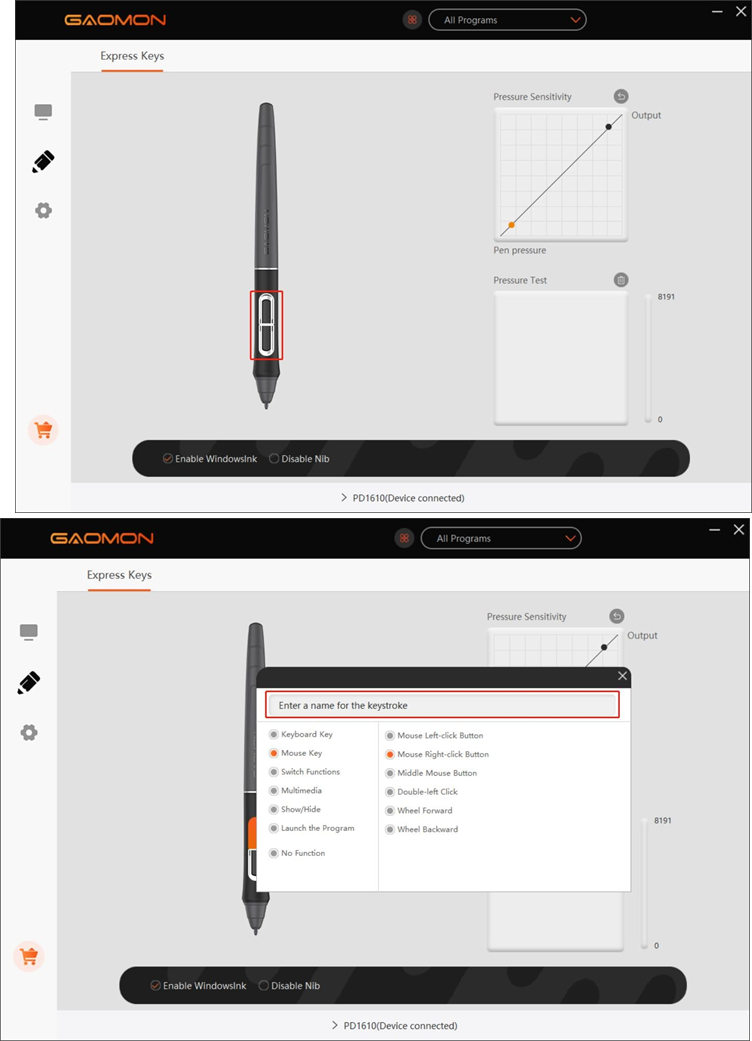

Functie-instelling penknoppen
Aangepaste instelling: selecteer de functie die moet worden bereikt in het pop-up dialoogvenster en deze wordt automatisch opgeslagen.

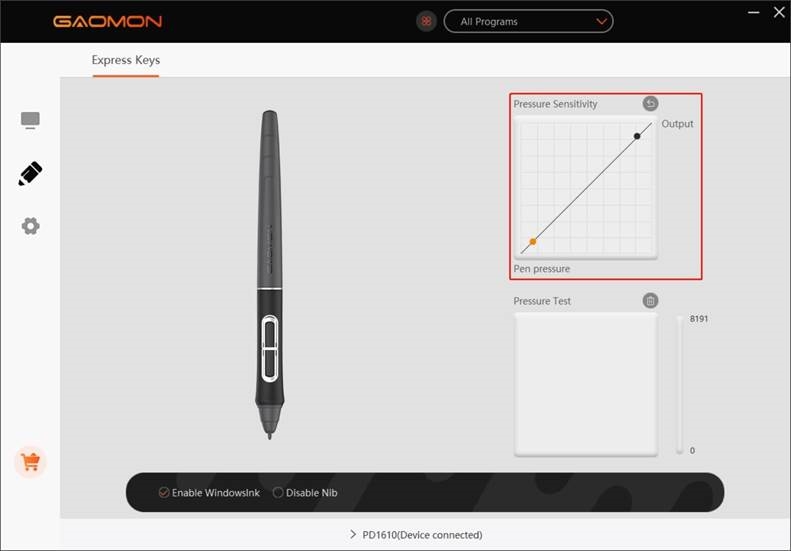

Instelling drukgevoeligheid
De drukgevoeligheid wordt gewijzigd door de punten van de drukcurve te slepen.
Sleep de punten naar linksboven voor een hogere gevoeligheid.
Sleep de punten naar rechtsonder voor een lagere gevoeligheid.

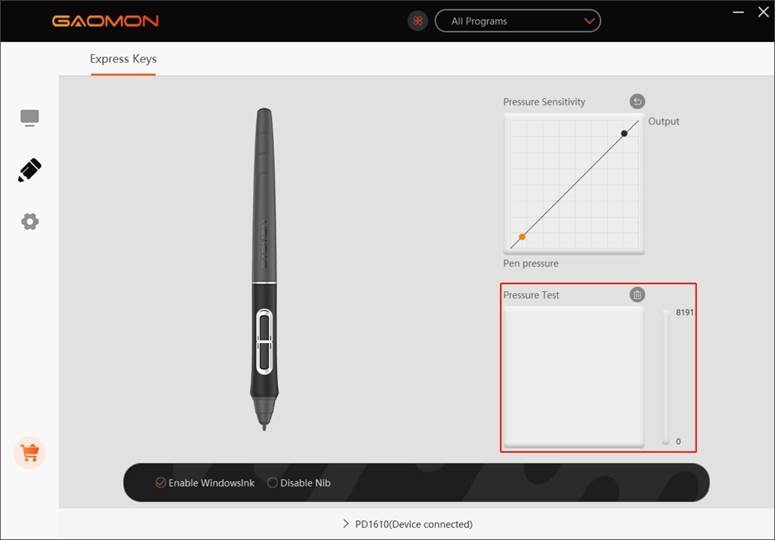

Pen druk testen
U kunt geleidelijk druk uitoefenen op de stylus op het scherm om het drukniveau te testen.

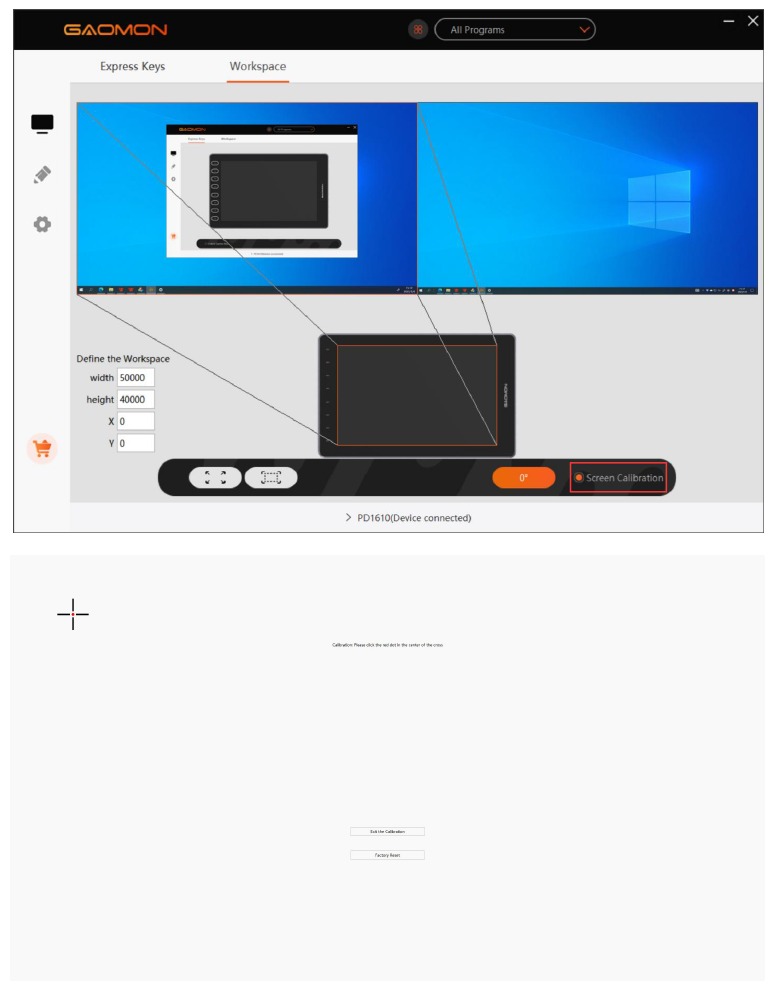

Kalibratie
Schermkalibratie: klik op het rode kruis op het scherm om de kalibratie te voltooien.
Fabrieksinstellingen herstellen: Klik op 'Factory Reset' (Fabrieksinstellingen herstellen) om de pennenmonitor opnieuw in te stellen.
Kalibratie annuleren: Klik op 'Cancel Calibration' (Kalibratie annuleren) of druk op 'ESC' om de kalibratie te stoppen.

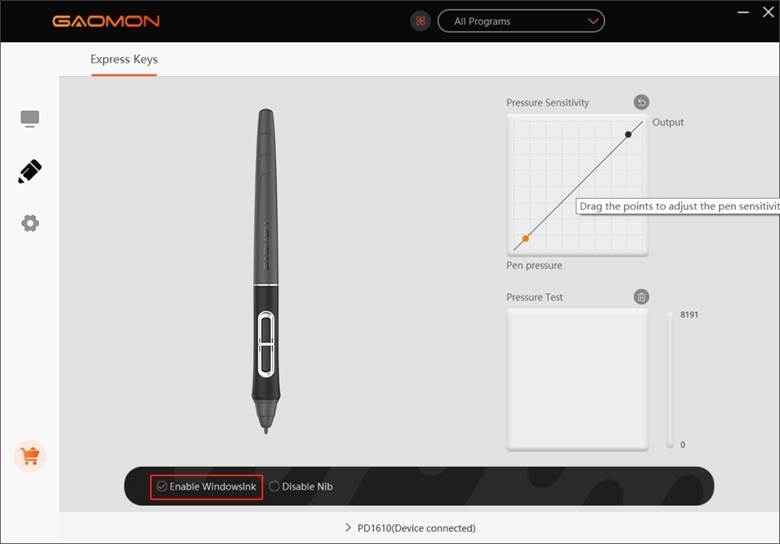

De Windows Ink-functie inschakelen
De functie is voor software die Windows Ink ondersteunt, zoals Microsoft Office, Windows Journal, Adobe Photoshop CC, SketchBook 6 enzovoort.

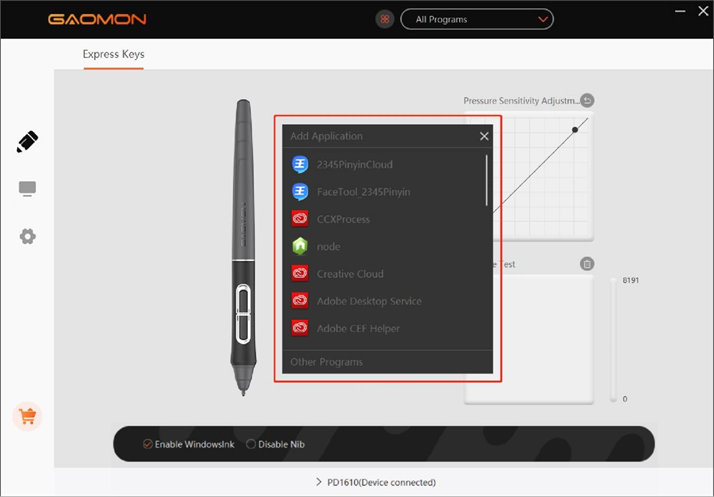

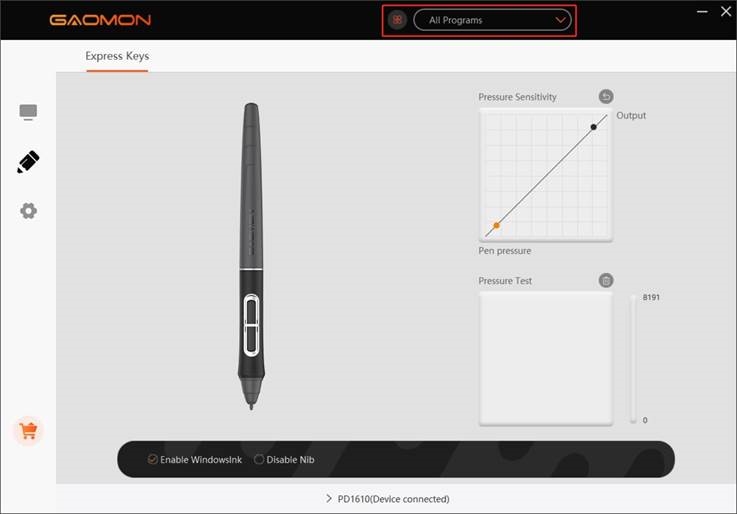

Sneltoetsen en drukcurve aanpassen

U kunt de functie van sneltoetsen en de drukcurve voor verschillende programma's aanpassen. Selecteer een programma, pas de functie van de sneltoetsen aan en pas de drukcurve aan, de instellingen worden automatisch opgeslagen.

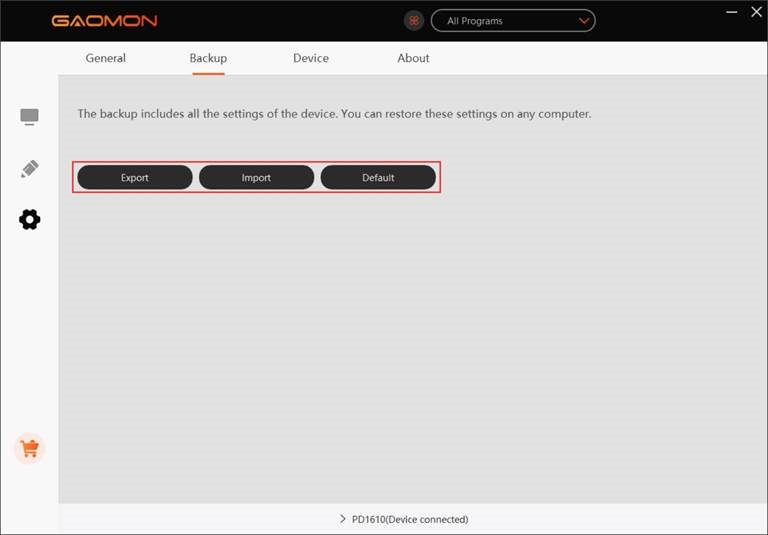

Data exporteren en importeren
Het stuurprogramma ondersteunt het exporteren en importeren van uw aangepaste configuratiegegevens van het product, wat handig is voor u om verschillende software te gebruiken en het gedoe van herhaalde instellingen te vermijden.

Specificaties

Probleemoplossing

Storingen gerelateerd aan het beeldscherm

Storingen gerelateerd aan functies

Opmerking:
Neem voor meer informatie contact met ons op via onze e-mail:
service@gaomon.net of vind hier het antwoord https://blog.gaomon.net/faq-list/

Neem contact met ons op voor after-sales service

GAOMON TECHNOLOGY CORPORATION

www.facebook.com/Gaomonpentablet
twitter.com/Gaomonpentablet
service@gaomon.net
https://www.gaomon.net

Voorzorgsmaatregelen

1. Lees deze handleiding zorgvuldig door voor gebruik en bewaar hem goed voor toekomstig gebruik.
2. Voordat u het pendisplay reinigt, moet u het netsnoer loskoppelen en afnemen met een zachte, vochtige doek. Gebruik geen reinigingsmiddelen.
3. Stel dit product niet bloot aan water of andere vloeistoffen. Zorg ervoor dat u nooit vloeistoffen op het pendisplay, de digitale pen, de stroomkabel of de voedingsadapter morst.
4. Plaats het pendisplay of de digitale pen niet op een onstabiele plaats of op een hoogte.
5. Plaats de tablet niet op een plaats waar kinderen gemakkelijk bij kunnen om gevaar te voorkomen.
6. Plaats het display en de digitale pen niet in de buurt van het magnetische veld.
7. Alleen voedingen die op het typeplaatje staan, mogen voor het display worden gebruikt. Als u vragen heeft over de voeding die u gebruikt, raadpleeg dan de distributeur van uw display.
8. Om uw display te beschermen, schakelt u de stroom uit wanneer u deze niet gebruikt. Tijdens stroomuitval of bij langdurig niet-gebruik, koppelt u het display los van het stopcontact.
9. Overbelast het stopcontact niet en verleng de stroomdraad niet, dit kan leiden tot elektrische schokken.
10. Zorg ervoor dat er geen vreemde voorwerpen in de monitor komen via groeven en voorkom dat er vloeistof op het display spat om kortsluiting of brand te voorkomen.
11. Als het display een storing vertoont, open dan niet de hoofdkast en probeer deze niet zelf te repareren. Vraag een service aan voor een goede reparatie en onderhoud.
12. Wanneer de volgende situaties zich voordoen, koppelt u de voedingsadapter los en heeft u mogelijk een service nodig voor volledige reparatie en onderhoud:
    1. De stroomdraad of stekker is beschadigd of versleten;
    2. Er is vloeistof in het display gespat;
    3. Het display is gevallen of het LCD-scherm is kapot;
    4. Wanneer er duidelijke afwijkingen aan het display optreden.
13. Terwijl u de componenten laat vervangen, wordt u verondersteld te garanderen dat de reparateur de vervangende componenten gebruikt die door de fabrikant zijn gespecificeerd. Ongeautoriseerde vervanging van componenten kan brand, elektrische schokken of andere gevaren veroorzaken.
