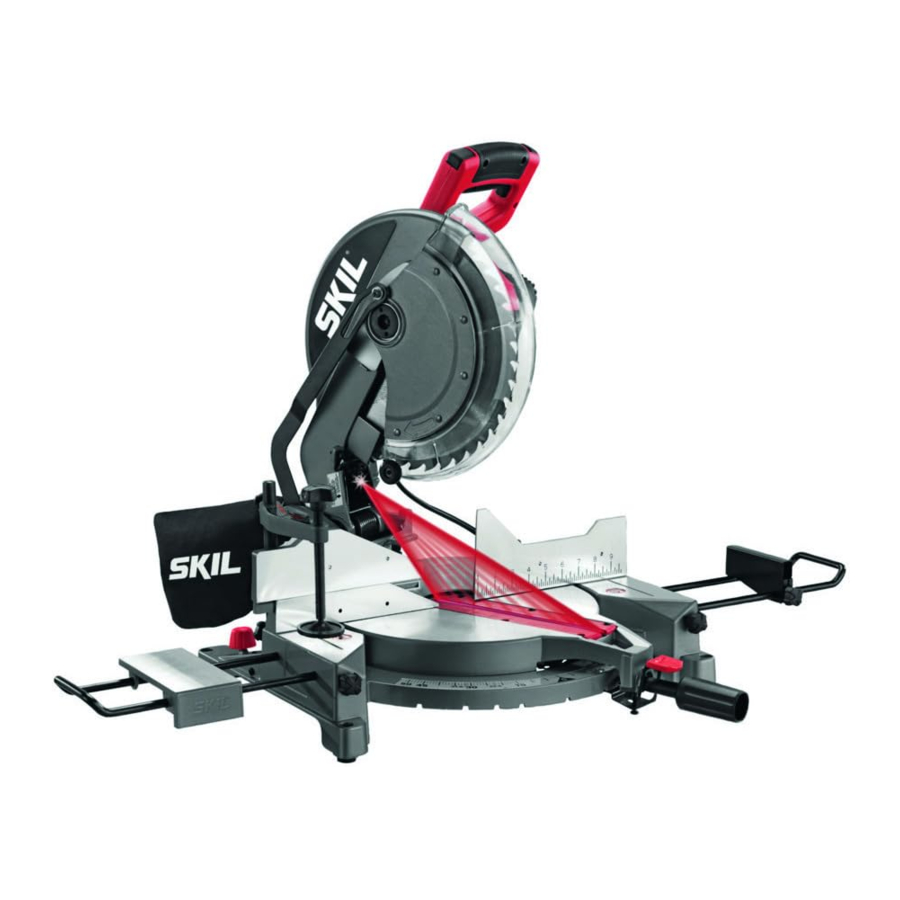

Skil 3821 Handleiding

ALGEMENE VEILIGHEIDSWAARSCHUWINGEN VOOR ELEKTRISCH GEREEDSCHAP

Lees alle veiligheidswaarschuwingen, instructies, illustraties en specificaties die bij dit elektrische gereedschap zijn geleverd. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schok, brand en/of ernstig letsel.

BEWAAR ALLE WAARSCHUWINGEN EN INSTRUCTIES VOOR TOEKOMSTIG GEBRUIK.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw netstroom- (met snoer) elektrische gereedschap of batterij- (snoerloos) elektrische gereedschap.

Veiligheid van het werkgebied
Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongelukken.
Gebruik geen elektrisch gereedschap in explosieve atmosferen, zoals in de aanwezigheid van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
Houd kinderen en omstanders uit de buurt tijdens het bedienen van elektrisch gereedschap. Afleiding kan ervoor zorgen dat u de controle verliest.

Elektrische veiligheid
Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongewijzigde stekkers en bijpassende stopcontacten verminderen het risico op elektrische schokken.
Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrische gereedschap te dragen, te trekken of los te koppelen. Houd het snoer uit de buurt van hitte, olie, scherpe randen of bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
Bij het bedienen van elektrisch gereedschap buitenshuis, gebruikt u een verlengsnoer dat geschikt is voor gebruik buitenshuis. Het gebruik van een snoer dat geschikt is voor gebruik buitenshuis vermindert het risico op elektrische schokken.
Als het bedienen van elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruik dan een aardlekschakelaar (GFCI) beveiligde voeding. Het gebruik van een GFCI vermindert het risico op elektrische schokken.

Persoonlijke veiligheid
Blijf alert, let op wat u aan het doen bent en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het bedienen van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermingsmiddelen zoals een stofmasker, antislip veiligheidsschoenen, een veiligheidshelm of gehoorbescherming die worden gebruikt voor de juiste omstandigheden, verminderen persoonlijk letsel.
Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of de accu, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongelukken.
Verwijder een verstelbare sleutel of moersleutel voordat u het elektrische gereedschap inschakelt. Een moersleutel of sleutel die is bevestigd aan een roterend onderdeel van het elektrische gereedschap kan leiden tot persoonlijk letsel. Reik niet te ver, houd te allen tijde een goede basis en evenwicht. Dit maakt een betere controle over het elektrische gereedschap mogelijk in onverwachte situaties.
Kleed u correct. Draag geen losse kleding of sieraden. Houd uw haar en kleding uit de buurt van bewegende onderdelen. Losse kleding, sieraden of lang haar kunnen vast komen te zitten in bewegende onderdelen.
Als er apparaten zijn voor de aansluiting van stofafzuiging en opvang, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde gevaren verminderen.
Laat de vertrouwdheid die u hebt opgedaan door veelvuldig gebruik van gereedschap niet toe dat u zelfgenoegzaam wordt en de veiligheidsprincipes van gereedschap negeert. Een onachtzame handeling kan binnen een fractie van een seconde ernstig letsel veroorzaken.

Gebruik en onderhoud van elektrisch gereedschap
Forceer het elektrische gereedschap niet. Gebruik het juiste elektrische gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
Gebruik het elektrische gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
Koppel de stekker los van de stroombron en/of verwijder de accu, indien afneembaar, van het elektrische gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op het per ongeluk starten van het elektrische gereedschap.
Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrische gereedschap of deze instructies het elektrische gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in de handen van ongetrainde gebruikers.
Onderhoud elektrisch gereedschap en accessoires. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrische gereedschap kunnen beïnvloeden. Laat het elektrische gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijranden zal minder snel vastlopen en is gemakkelijker te bedienen.
Gebruik het elektrische gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en het uit te voeren werk. Het gebruik van het elektrische gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
Houd handgrepen en grijpoppervlakken droog, schoon en vrij van olie en vet. Gladde handgrepen en grijpoppervlakken maken een veilige hantering en controle van het gereedschap in onverwachte situaties niet mogelijk.

Service
Laat uw elektrische gereedschap onderhouden door een gekwalificeerd reparatiepersoon die alleen identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrische gereedschap behouden blijft.

VEILIGHEIDSINSTRUCTIES VOOR HET PRODUCT

Verstekzagen zijn bedoeld om hout of houtachtige producten te zagen, ze kunnen niet worden gebruikt met doorslijpschijven voor het zagen van ferromaterialen zoals staven, stangen, stijlen, enz. Schuurstof zorgt ervoor dat bewegende delen, zoals de onderste beschermkap, vast komen te zitten. Vonken van schuurzagen zullen de onderste beschermkap, de kerfinsert en andere plastic onderdelen verbranden.
Gebruik indien mogelijk klemmen om het werkstuk te ondersteunen. Als u het werkstuk met de hand ondersteunt, moet u uw hand altijd minstens 100 mm van beide zijden van het zaagblad verwijderd houden. Gebruik deze zaag niet om stukken te zagen die te klein zijn om veilig te worden vastgeklemd of met de hand vast te houden. Als uw hand te dicht bij het zaagblad wordt geplaatst, is er een verhoogd risico op letsel door contact met het zaagblad.
Het werkstuk moet stationair zijn en worden vastgeklemd of tegen zowel de geleider als de tafel worden gehouden. Voer het werkstuk niet in het zaagblad en zaag op geen enkele manier "uit de vrije hand". Onbeheersde of bewegende werkstukken kunnen met hoge snelheid worden weggeslingerd, waardoor letsel kan ontstaan.
Duw de zaag door het werkstuk. Trek de zaag niet door het werkstuk. Om een zaagsnede te maken, tilt u de zaagkop op en trekt u deze zonder te zagen over het werkstuk uit, start u de motor, drukt u de zaagkop omlaag en duwt u de zaag door het werkstuk. Zagen bij de trekbeweging zal er waarschijnlijk toe leiden dat het zaagblad bovenop het werkstuk klimt en het zaagblad samenstel met geweld naar de bediener slingert.
Steek uw hand nooit over de beoogde zaaglijn, noch voor, noch achter het zaagblad. Het "gekruist" vasthouden van het werkstuk, d.w.z. het werkstuk rechts van het zaagblad vasthouden met uw linkerhand of omgekeerd, is zeer gevaarlijk.
Reik met geen van beide handen achter de geleider dichter dan 100 mm van beide zijden van het zaagblad, om houtsnippers te verwijderen, of om welke andere reden dan ook terwijl het zaagblad draait. De nabijheid van het draaiende zaagblad tot uw hand is mogelijk niet duidelijk en u kunt ernstig letsel oplopen.
Inspecteer uw werkstuk voordat u gaat zagen. Als het werkstuk gebogen of kromgetrokken is, klem het dan vast met de buitenkant van de gebogen kant naar de geleider gericht. Zorg er altijd voor dat er geen opening is tussen het werkstuk, de geleider en de tafel langs de zaaglijn. Gebogen of kromgetrokken werkstukken kunnen draaien of verschuiven en kunnen vastlopen op het draaiende zaagblad tijdens het zagen. Er mogen geen spijkers of vreemde voorwerpen in het werkstuk zitten.
Gebruik de zaag pas als de tafel vrij is van alle gereedschappen, houtsnippers, enz., behalve het werkstuk. Kleine stukjes vuil of losse stukken hout of andere voorwerpen die in contact komen met het draaiende zaagblad kunnen met hoge snelheid worden weggeslingerd.
Zaag slechts één werkstuk tegelijk. Gestapelde meerdere werkstukken kunnen niet adequaat worden vastgeklemd of geschraagd en kunnen vastlopen op het zaagblad of verschuiven tijdens het zagen.
Zorg ervoor dat de verstekzaag is gemonteerd of geplaatst op een vlakke, stevige werkondergrond voordat u deze gebruikt. Een vlakke en stevige werkondergrond vermindert het risico dat de verstekzaag instabiel wordt.
Plan uw werkzaamheden. Elke keer dat u de afschuining of de verstekhoekinstelling wijzigt, moet u ervoor zorgen dat de verstelbare geleider correct is ingesteld om het werkstuk te ondersteunen en niet in de weg zal zitten van het zaagblad of het beveiligingssysteem. Beweeg het zaagblad, zonder het gereedschap "AAN" te zetten en zonder werkstuk op de tafel, door een complete gesimuleerde zaagsnede om er zeker van te zijn dat er geen interferentie of gevaar is voor het zagen van de geleider.
Zorg voor voldoende ondersteuning, zoals tafelverlengstukken, zaagbokken, enz. voor een werkstuk dat breder of langer is dan het tafelblad. Werkstukken die langer of breder zijn dan de verstekzaagtafel kunnen kantelen als ze niet veilig worden ondersteund. Als het afgesneden stuk of werkstuk kantelt, kan het de onderste beschermkap optillen of door het draaiende zaagblad worden weggeslingerd.
Gebruik geen andere persoon als vervanging voor een tafelverlengstuk of als extra ondersteuning. Een onstabiele ondersteuning voor het werkstuk kan ervoor zorgen dat het zaagblad vastloopt of dat het werkstuk verschuift tijdens het zagen, waardoor u en de helper in het draaiende zaagblad worden getrokken.
Het afgesneden stuk mag op geen enkele manier worden vastgeklemd of tegen het draaiende zaagblad worden gedrukt. Als het afgesneden stuk wordt opgesloten, d.w.z. met behulp van lengteaanslagen, kan het vast komen te zitten tegen het zaagblad en met geweld worden weggeslingerd.
Gebruik altijd een klem of een armatuur die is ontworpen om rond materiaal, zoals stangen of buizen, op de juiste manier te ondersteunen. Stangen hebben de neiging om te rollen tijdens het zagen, waardoor het zaagblad "bijt" en het werk met uw hand in het zaagblad trekt.
Laat het zaagblad de volledige snelheid bereiken voordat het in contact komt met het werkstuk. Dit vermindert het risico dat het werkstuk wordt weggeslingerd.
Als het werkstuk of het zaagblad vast komt te zitten, zet u de verstekzaag uit. Wacht tot alle bewegende delen tot stilstand zijn gekomen en koppel de stekker los van de stroombron en/of verwijder de accu. Werk vervolgens aan het losmaken van het vastgelopen materiaal. Doorgaan met zagen met een vastgelopen werkstuk kan leiden tot verlies van controle of schade aan de verstekzaag.
Nadat u de zaagsnede hebt voltooid, laat u de schakelaar los, houdt u de zaagkop omlaag en wacht u tot het zaagblad tot stilstand is gekomen voordat u het afgesneden stuk verwijdert. Met uw hand in de buurt van het uitlopende zaagblad reiken is gevaarlijk.
Houd de handgreep stevig vast bij het maken van een onvolledige zaagsnede of bij het loslaten van de schakelaar voordat de zaagkop zich volledig in de onderste positie bevindt. De remwerking van de zaag kan ervoor zorgen dat de zaagkop plotseling naar beneden wordt getrokken, waardoor er een risico op letsel ontstaat.

Sommig stof dat ontstaat door het schuren, zagen, slijpen, boren en andere bouwwerkzaamheden bevat chemicaliën waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:

• Lood uit verf op loodbasis,
• Kristallijn silica uit bakstenen en cement en andere metselwerkproducten, en
• Arseen en chroom uit chemisch behandeld hout.

Uw risico op deze blootstelling varieert, afhankelijk van hoe vaak u dit type werk doet. Om uw blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopische deeltjes uit te filteren.

Er zijn aanvullende veiligheidsinstructies voor specifieke handelingen met de zaag in het bedieningsgedeelte. Lees de rest van de handleiding voor een veilige bediening.

Veiligheid

"LEES ALLE INSTRUCTIES" — Het niet opvolgen van de VEILIGHEIDSREGELS die zijn aangeduid met het OPSOMMINGSTEKEN (•) symbool dat HIERONDER wordt vermeld en andere veiligheidsmaatregelen, kan leiden tot ernstig persoonlijk letsel.

• Laat vertrouwdheid die is opgedaan door veelvuldig gebruik van uw verstekzaag niet alledaags worden. Onthoud altijd dat een onachtzame fractie van een seconde voldoende is om ernstig letsel toe te brengen.
• DENK AAN VEILIGHEID! VEILIGHEID IS EEN COMBINATIE VAN HET GEZONDE VERSTAND VAN DE BEDIENER, KENNIS VAN DE VEILIGHEIDS- EN BEDIENINGSINSTRUCTIES EN ALERTHEID TE ALLEN TIJDE WANNEER DE VERSTEKZAAAG WORDT GEBRUIKT.

DE HIERONDER GETOONDE WAARSCHUWINGEN ZIJN TE VINDEN OP UW GEREEDSCHAP. DEZE WAARSCHUWINGEN ZIJN SLECHTS EEN BEKNOPTE VORM VAN DE MEER GEDETAILLEERDE VEILIGHEIDSREGELS EN VOORZORGSMAATREGELEN DIE IN UW GEBRUIKERSHANDLEIDING STAAN. ZE DIENEN ALS HERINNERING AAN ALLE VEILIGHEIDSREGELS DIE NODIG ZIJN VOOR EEN VEILIGE BEDIENING VAN DEZE VERSTEKZAAAG.

AANSLUITING OP EEN STROOMBRON

Dubbel geïsoleerd gereedschap
Dubbele isolatie is een ontwerpconcept dat wordt gebruikt in elektrisch gereedschap en dat de noodzaak van het drieaderige geaarde netsnoer en het geaarde stroomtoevoersysteem elimineert. Het is een erkend en goedgekeurd systeem door Underwriter's Laboratories, CSA en federale OSHA-autoriteiten.

Onderhoud aan een gereedschap met dubbele isolatie vereist zorg en kennis van het systeem en mag alleen worden uitgevoerd door een gekwalificeerde servicemonteur.

GEBRUIK BIJ ONDERHOUD ALLEEN IDENTIEKE VERVANGINGSONDERDELEN.

GEPOLARISEERDE STEKKERS. Om het risico op elektrische schokken te verminderen, is uw gereedschap uitgerust met een gepolariseerde stekker (één blad is breder dan het andere), deze stekker past slechts op één manier in een gepolariseerd stopcontact. Als de stekker niet volledig in het stopcontact past, draait u de stekker om. Als hij nog steeds niet past, neem dan contact op met een gekwalificeerde elektricien om het juiste stopcontact te installeren. Om het risico op elektrische schokken te verminderen, mag u de stekker op geen enkele manier wijzigen.

VERLENGKABELS

Beschadigde kabels onmiddellijk vervangen. Het gebruik van beschadigde kabels kan leiden tot schokken, brandwonden of elektrocutie.

Als een verlengkabel nodig is, moet een kabel met voldoende geleiders worden gebruikt om overmatige spanningsval, vermogensverlies of oververhitting te voorkomen. De tabel toont de juiste maat om te gebruiken, afhankelijk van de kabellengte en het vermogen van het apparaat. Gebruik bij twijfel de volgende zwaardere maat. Gebruik altijd U.L.- en CSA-gecertificeerde verlengkabels.

AANBEVOLEN MATEN VOOR VERLENGKABELS 120 VOLT WISSELSTROOMGEREEDSCHAP
Ampèrewaarde van het gereedschap	Kabelmaat in A.W.G.				Draaddiameters in mm2
	Kabellengte in voet				Kabellengte in meter
	25	50	100	150	15	30	60	120
3-6	18	16	16	14	0.75	0.75	1.5	2.5
6-8	18	16	14	12	0.75	1.0	2.5	4.0
8-10	18	16	14	12	0.75	1.0	2.5	4.0
10-12	16	16	14	12	1.0	2.5	4.0	—
12-16	14	12	—	—	—	—	—	—

OPMERKING: Hoe kleiner het meetgetal, hoe zwaarder de kabel.

"BEWAAR DEZE INSTRUCTIES"

MAXIMALE ZAAGCAPACITEIT

Verstekhoek / Afschuinhoek	Maathout	Werkelijke maten
	Inches	Inches		Centimeters
	Hoogte Breedte	Hoogte	Breedte	Hoogte	Breedte
0 / 0 Maximale hoogte	4 x 6	3-1/2 5-1/2		8.9	14.0
0 / 0 Maximale breedte	2 x 8	1-1/2 7-1/4		3.8	18.4
45 / 0 Maximale hoogte	4 x 4	3-1/2 3-1/2		8.9	8.9
45 / 0 Maximale breedte	2 x 6	1-1/2 5-1/2		3.8	14.0
0 / 45	2 x 8	1-1/2 7-1/4		3.8	18.4
45 / 45	2 x 6	1-1/2 5-1/2		3.8	14.0
45L / 0 Basislijst tegen hek		5 inch*		12.7 cm

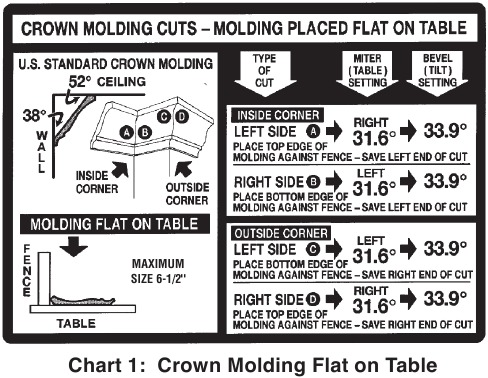

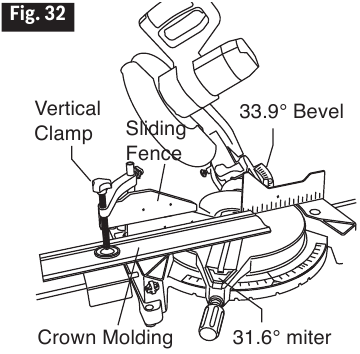

31.6 / 33.9 Kroon plat liggend			6-1/2 inch		16.5 cm

*Alleen aan de linkerkant. Zie het gedeelte over basislijsten voor meer informatie

SYMBOLEN

Veiligheidssymbolen
Het doel van veiligheidssymbolen is om uw aandacht te vestigen op mogelijke gevaren. De veiligheidssymbolen en de bijbehorende uitleg verdienen uw aandacht en begrip. De symboolwaarschuwingen elimineren op zichzelf geen enkel gevaar. De instructies en waarschuwingen die ze geven, zijn geen vervanging voor de juiste maatregelen ter voorkoming van ongevallen.

Zorg ervoor dat u alle veiligheidsinstructies in deze gebruikershandleiding leest en begrijpt, inclusief alle veiligheidswaarschuwingssymbolen zoals "DANGER" (GEVAAR), "WARNING" (WAARSCHUWING) en "CAUTION" (VOORZICHTIG) voordat u dit gereedschap gebruikt. Het niet opvolgen van alle onderstaande instructies kan leiden tot elektrische schokken, brand en/of ernstig persoonlijk letsel.

De definities hieronder beschrijven de ernst van elk signaalwoord. Lees de handleiding en let op deze symbolen.
	Dit is het veiligheidswaarschuwingssymbool. Het wordt gebruikt om u te waarschuwen voor mogelijke gevaren voor persoonlijk letsel. Neem alle veiligheidsberichten die op dit symbool volgen in acht om mogelijk letsel of de dood te voorkomen.
	GEVAAR geeft een gevaarlijke situatie aan die, indien niet vermeden, de dood of ernstig letsel tot gevolg zal hebben.
	WAARSCHUWING duidt op een gevaarlijke situatie die, indien niet vermeden, de dood of ernstig letsel tot gevolg kan hebben.
	VOORZICHTIG, gebruikt met het veiligheidswaarschuwingssymbool, duidt op een gevaarlijke situatie die, indien niet vermeden, licht of matig letsel tot gevolg zal hebben.

Berichten ter voorkoming van schade en informatiemeldingen
Deze informeren de gebruiker over belangrijke informatie en/of instructies die kunnen leiden tot schade aan de apparatuur of andere eigendommen als ze niet worden opgevolgd. Elk bericht wordt voorafgegaan door het woord "OPMERKING", zoals in het onderstaande voorbeeld:
OPMERKING: Schade aan apparatuur en/of eigendommen kan het gevolg zijn als deze instructies niet worden opgevolgd.

De bediening van elektrisch gereedschap kan ertoe leiden dat vreemde voorwerpen in uw ogen worden geslingerd, wat kan leiden tot ernstige oogbeschadiging. Draag altijd een veiligheidsbril of veiligheidsbril met zijbescherming en een volledig gelaatsscherm wanneer dat nodig is voordat u begint met de bediening van elektrisch gereedschap. We raden een breedbeeldveiligheidsmasker aan voor gebruik over een bril of standaard veiligheidsbril met zijbescherming. Gebruik altijd oogbescherming die is gemarkeerd om te voldoen aan ANSI Z87.1.

Sommige van de volgende symbolen kunnen op uw gereedschap worden gebruikt. Bestudeer ze en leer hun betekenis. Een juiste interpretatie van deze symbolen zorgt ervoor dat u het gereedschap beter en veiliger kunt bedienen.

Symbool	Naam	Aanduiding/Uitleg
V	Volt	Spanning (potentiaal)
A	Ampère	Stroom
Hz	Hertz	Frequentie (cycli per seconde)
W	Watt	Vermogen
kg	Kilogram	Gewicht
min	Minuten	Tijd
s	Seconden	Tijd
Ø	Diameter	Grootte van boren, slijpschijven, enz.
n0	Onbelast toerental	Rotatiesnelheid, bij onbelast
n	Nominaal toerental	Maximaal haalbare snelheid
.../min	Omwentelingen of reciprocatie per minuut	Omwentelingen, slagen, oppervlaktesnelheid, banen, enz. per minuut
0	Uit-stand	Nul snelheid, nul koppel...
1,2,3,... I,II,III,	Selector instellingen	Snelheid, koppel of positie-instellingen. Een hoger getal betekent een hogere snelheid
	Traploze variabele selector met uit	De snelheid neemt toe vanaf instelling 0
	Pijl	Actie in de richting van de pijl
	Wisselstroom	Type of een kenmerk van stroom
	Gelijkstroom	Type of een kenmerk van stroom
	Wissel- of gelijkstroom	Type of een kenmerk van stroom
	Klasse II gereedschap	Geeft gereedschap met dubbele isolatie aan.
	Aardingsklem	Aardingsklem
	Symbool voor het dragen van oogbescherming	Draag altijd een veiligheidsbril of veiligheidsbril met zijbescherming en een volledig gelaatsscherm bij het gebruik van dit product.
	Lasersymbool	Laserstraling / Niet in de bundel staren / Klasse 2 laserproduct

ELEKTRISCHE VEREISTEN

1. Sluit deze zaag aan op een 120V-, 15-ampère-vertakkingscircuit met een 15-ampère-zekering met vertraging of stroomonderbreker. Het gebruik van de verkeerde zekering kan de motor beschadigen.
2. Zekeringen kunnen vaak "springen" of stroomonderbrekers kunnen vaak uitschakelen als de motor overbelast is. Overbelasting kan optreden als u het zaagblad te snel in het werkstuk invoert of te vaak in korte tijd start en stopt.
3. De meeste motorproblemen kunnen worden herleid tot losse of onjuiste aansluitingen, overbelasting, lage spanning (zoals draad van kleine afmetingen in het voedingscircuit of te lange voedingscircuitdraad). Controleer altijd de aansluitingen, de belasting en het voedingscircuit wanneer de motor niet goed werkt.

Elektrische rem
Uw zaag is uitgerust met een automatische elektrische rem die is ontworpen om te voorkomen dat het zaagblad ongeveer tien (10) seconden na het loslaten van de trekkerschakelaar draait. Dit is handig bij het maken van bepaalde zaagsneden in hout waarbij een uitrollend zaagblad zou resulteren in een brede, onnauwkeurige zaagsnede.

Wanneer de elektrische stroom verloren gaat als gevolg van een gesprongen zekering of andere oorzaken, zal de motor geleidelijk vertragen en wordt de remwerking ALLEEN geactiveerd door het loslaten van de trekkerschakelaar.

De elektrische bladrem van uw verstekzaag is ontworpen voor de hoogste mate van betrouwbaarheid, maar onverwachte omstandigheden, zoals vervuiling op de commutator en borstels of het falen van motorcomponenten, kunnen ervoor zorgen dat de rem niet wordt geactiveerd. Als dit zich voordoet, zet u de zaag vier tot vijf keer "AAN" en "UIT" zonder het werkstuk aan te raken. Als het gereedschap werkt maar de rem het zaagblad niet consistent in ongeveer tien (10) seconden stopt, gebruik de zaag dan NIET en laat deze onmiddellijk onderhouden.

De remwerking van deze zaag is niet bedoeld als een veiligheidsvoorziening. Vergeet niet om het zaagblad volledig tot stilstand te laten komen voordat u het uit het werkstuk verwijdert. Zoals altijd is het beschermsysteem uw beste bescherming tegen onbedoeld contact met een draaiend zaagblad. Zet de sluitwerking van de onderste beschermkap NOOIT open of schakel deze uit.

LASERWAARSCHUWINGEN

LASERSTRALING. VERMIJD DIRECTE BLOOTSTELLING AAN DE OGEN. Staar NIET in de laserlichtbron. Richt het licht nooit op een andere persoon of een ander object dan het werkstuk. Laserlicht kan uw ogen beschadigen.
GOLFLENGTE: 650 nm
Max. Vermogen: < 1 mW

Gebruik GEEN getinte brillen om het laserlicht te versterken. Getinte brillen verminderen het algehele zicht voor de toepassing en interfereren met de normale werking van het gereedschap.

Richt de bundel nooit op een werkstuk met een reflecterend oppervlak. Helder glanzend reflecterend plaatstaal of vergelijkbare reflecterende oppervlakken worden niet aanbevolen voor lasergebruik. Reflecterende oppervlakken kunnen de bundel terug naar de operator richten.

Het gebruik van andere bedieningselementen of aanpassingen of het uitvoeren van andere procedures dan die hierin zijn gespecificeerd, kan leiden tot blootstelling aan gevaarlijke straling.

Het gebruik van optische instrumenten met dit product verhoogt de ooggevaren. De laserlichtgeleider is een klasse II-laser met een maximaal uitgangsvermogen van 1,0 mWatt en voldoet aan 21 CFR 1040.10 en 1040.11.

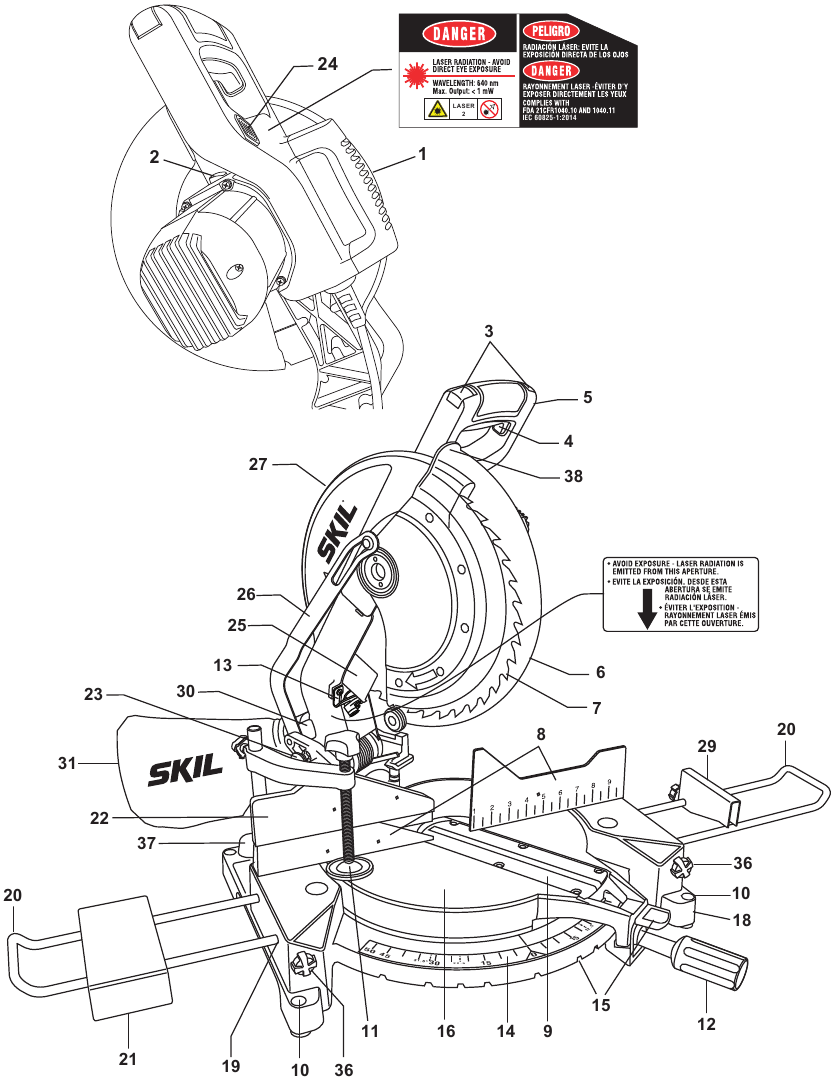

UW PRODUCT LEREN KENNEN

Om letsel door onbedoeld starten te voorkomen, haalt u de stekker uit het stopcontact voordat u aanpassingen maakt.

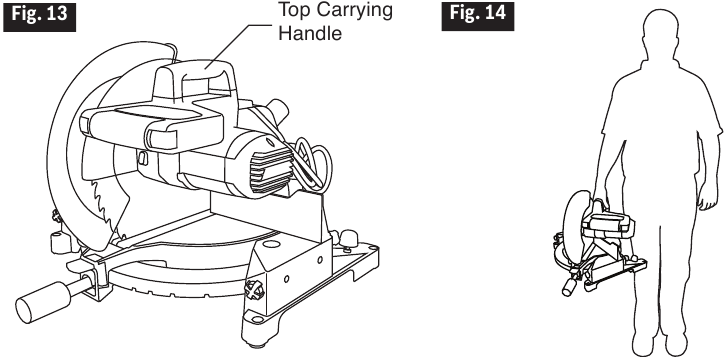

1. Draaghandvat
   Dit handvat is ingebouwd in de kop voor transport.
2. Asvergrendeling
   Hiermee kan de gebruiker voorkomen dat het zaagblad draait tijdens het vast- of losdraaien van de asbout tijdens het vervangen of verwijderen van het zaagblad.

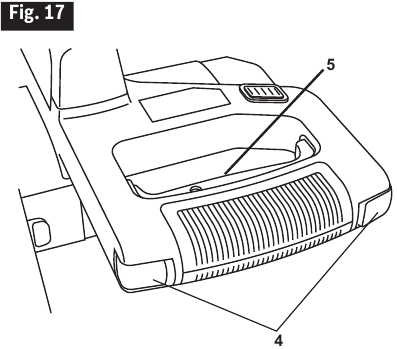

3. Vergrendelschakelaar
   De links- of rechtshandige schakelaar moet worden ingedrukt om de aan/uit-schakelaar te activeren.
4. Schakelaar
   De aan/uit-schakelaar die met de tweehandige schakelaar wordt gebruikt, zet het apparaat aan.
5. Schakelhendel
   Deze hendel bevat de schakelaar. Het zaagblad wordt in het werkstuk neergelaten door de hendel omlaag te duwen/trekken.

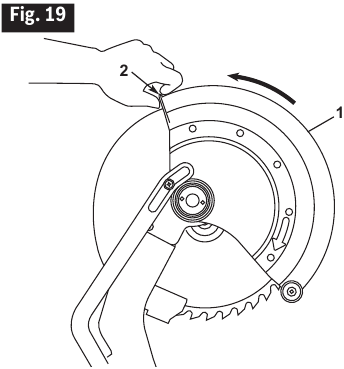

6. Onderste Zaagbladbeschermer
   De onderste zaagbladbeschermer helpt uw handen te beschermen tegen het draaiende zaagblad. Deze trekt zich terug wanneer het zaagblad wordt neergelaten.
7. Zaagblad
   Gebruik alleen 12" zaagbladen met een asgat van 1".

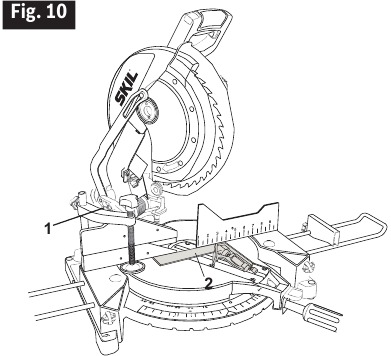

8. Aanslag
   Ondersteunt het werkstuk. De aanslag heeft een ingegoten schaal om herhaalde sneden gemakkelijk te maken. De aanslag heeft ook gaten die worden gebruikt om indien gewenst een extra aanslag vast te zetten.
9. Kerfopvulling
   Minimaliseert het uitscheuren van het werkstuk.

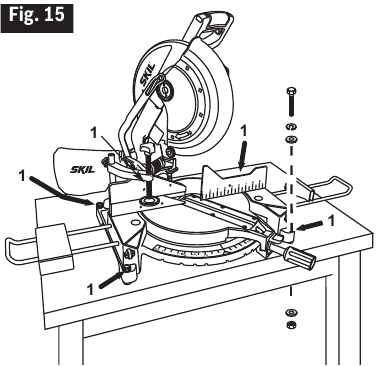

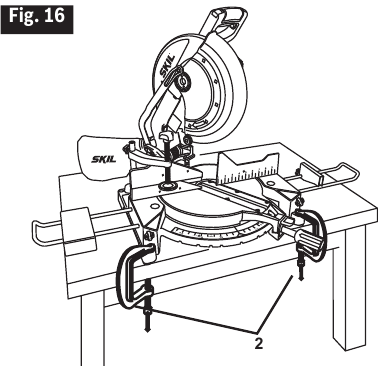

10. Bevestigingsplaten voor gereedschap
    Vier plekken om de zaag aan een vlak werkoppervlak vast te klemmen, te bouten of te spijkeren.

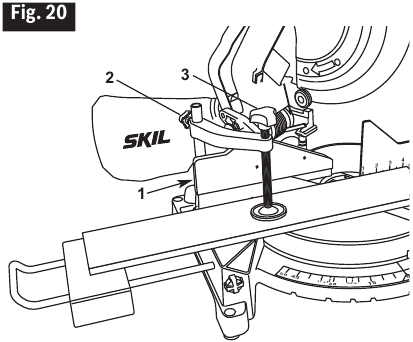

11. Verticale Klem
    Zorgt voor snel vastklemmen van het werkstuk.
12. Vergrendelknop verstekhoek
    De vergrendelknop verstekhoek vergrendelt de tafel van de verstekzaag in elke gewenste verstekhoek.
13. Laserzaaglijn
    Uw verstekzaag is uitgerust met een laserzaaglijn om aan te geven waar het zaagblad het werkstuk zal raken.
14. Verstekschaal
    Met deze schaal kunt u de verstekhoeken gemakkelijk aflezen.
15. Verstekpal en vergrendelhendel verstekpal
    Er zijn negen (9) verstekpallen voor snelle en nauwkeurige versteksneden van veelvoorkomende verstekhoeken.
16. Tafel
    Staat in de basis, biedt werkstukondersteuning, draait voor de gewenste versteksneden en draait de kop.

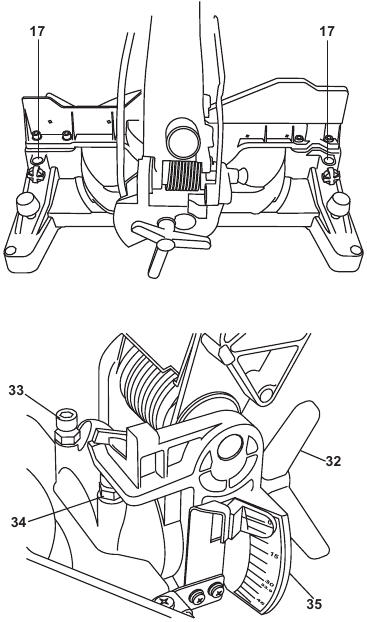

17. Verticale klemposities
    Er zijn twee (2) posities in de basis voor de werkstukklem.
18. Basis
    Biedt werkoppervlak om het werkstuk te ondersteunen.
19. Gaten voor accessoireverlenging
    Bewerkt gaten die de verlengrail accepteren.

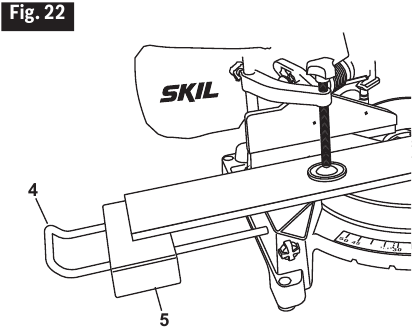

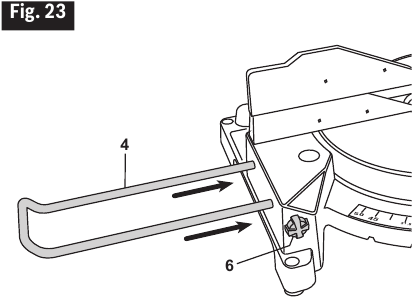

20. Verlengrails
    Rails die worden gebruikt om lange werkstukken en de tafelverlenging te ondersteunen.

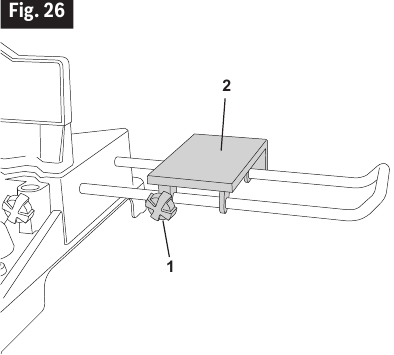

21. Tafelverlenging
    Dit biedt extra ondersteuning en klemruimte.

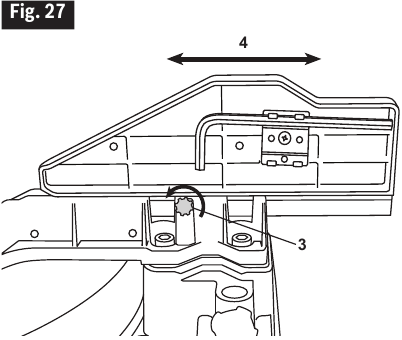

22. Schuifbare Aanslag
    Biedt maximale hoogteondersteuning voor het werkstuk en schuift naar links voor eenvoudige samengestelde sneden.
23. Vergrendelpen
    De samengestelde verstekzaag is uitgerust met een vergrendelpen die wordt gebruikt om de kop in de onderste stand te vergrendelen.
24. Laser aan/uit-schakelaar
    Schakelt het laseruitlijningssysteem in en uit.
25. Spaanafbuiger
    Dit beschermt tegen grote spanen die in de bovenste beschermkap terechtkomen.
26. Activeringskoppeling onderste beschermkap
    Zorgt voor een soepele beweging van de onderste beschermkap.
27. Bovenste Zaagbladbeschermer
    Bedekt het bovenste deel van het zaagblad.
28. Inbussleutel
    Wordt gebruikt voor het vast-/losdraaien van het zaagblad en het afstellen van de aanslag. De inbussleutel wordt opgeborgen aan de achterkant van de schuifbare aanslag.

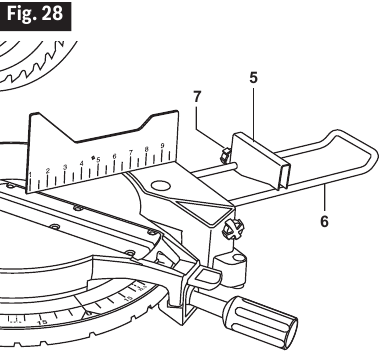

29. Aanslagblok
    Het aanslagblok kan worden gebruikt om herhaalde lengtesneden te maken.
30. Stofpoort
    De stofpoort is geschikt voor de stofzak of een 1-1/4" vacuümslangaansluiting.
31. Stofopvangzak
    Wordt bevestigd aan de stofbocht en vangt stof op om de werkplek schoon te houden.
32. Hendel voor afschuinvergrendeling
    De hendel voor afschuinvergrendeling vergrendelt de kop in een gewenste afschuinhoek.
33. 45° Afschuiningsstop
    Verstelbare stop voor een snelle en nauwkeurige 45° afschuiningsindex.
34. 0° Afschuiningsstop
    Verstelbare stop voor een snelle en nauwkeurige 0° afschuiningsindex.
35. Afschuinskala
    Met deze schaal kunt u de afschuinhoeken gemakkelijk aflezen.
36. Vergrendelknoppen verlengrail
    Vergrendelt de verlengrails in de gewenste posities.
37. Snelklemknoppen
    Zorgt voor een snelle en gemakkelijke montage op de SKIL verstekzaagstandaard.
38. Lip onderste beschermkap
    De lip kan worden gebruikt om de onderste beschermkap omhoog te brengen wanneer de beschermkap vast komt te zitten op een werkstuk.

MONTAGE

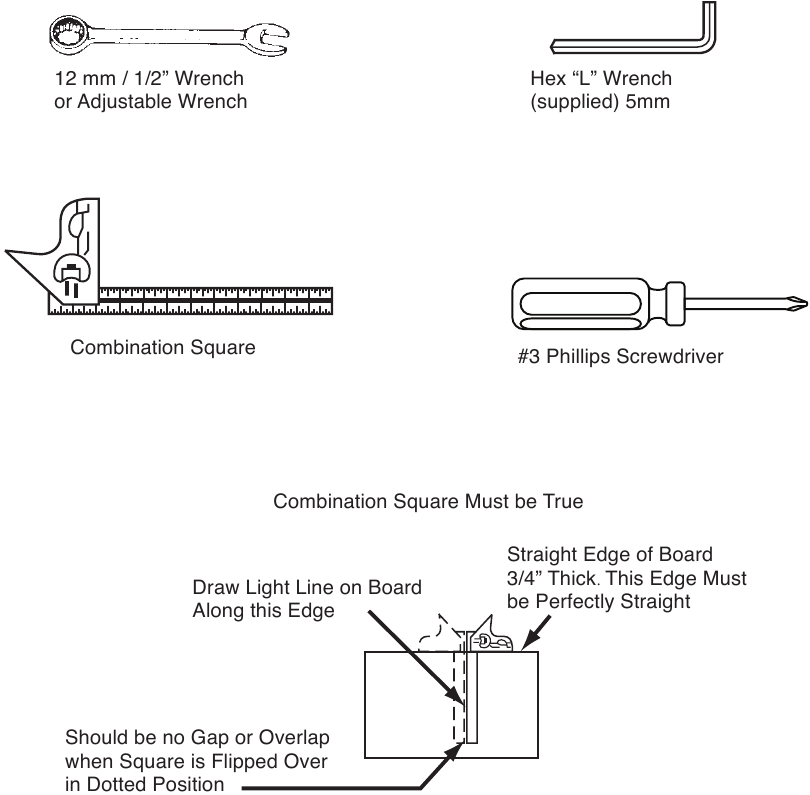

Gereedschap dat nodig is voor montage en uitlijning

Koppel de stekker los van de stroombron voordat u montage-, afstel- of reparatiewerkzaamheden uitvoert om mogelijk letsel te voorkomen.

Uitpakken en controleren

Voordat u de zaag verplaatst: Vergrendel de vergrendelknop verstekhoek in de 45° linker- of rechterpositie. Vergrendel de hendel voor afschuinvergrendeling. Vergrendel de kop in de onderste positie.

Draag het gereedschap nooit aan het snoer of de kop. Beschadiging van de isolatie kan een elektrische schok veroorzaken. Beschadiging van draadverbindingen kan brand veroorzaken.

Model 3821 samengestelde verstekzaag wordt compleet in één doos verzonden.

1. Scheid alle onderdelen van het verpakkingsmateriaal en controleer elk onderdeel met de "Tabel met losse onderdelen" om er zeker van te zijn dat alle onderdelen zijn verantwoord voordat u verpakkingsmateriaal weggooit.
2. Losse onderdelen:
   • Verticale Klem - Zorgt voor snel vastklemmen van het werkstuk.
   • Inbussleutel - Opgeborgen achter de schuifbare aanslag.
   • Vergrendelknop verstekhoek
   • Stofzak
   • Verlengrails (2)
   • Verlengtafel met duimschroef
   • Aanslagblok
   • Bedienings-/veiligheidsinstructies

Als er onderdelen ontbreken, steek de stekker dan niet in het stopcontact en zet de schakelaar niet aan totdat de ontbrekende onderdelen zijn verkregen en correct zijn geïnstalleerd.

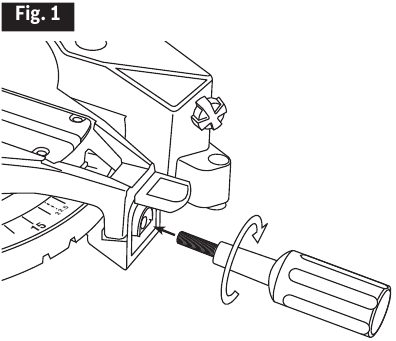

Installatie van vergrendelknop verstekhoek

1. Zoek de vergrendelknop verstekhoek uit de losse onderdelen.
2. Monteer de vergrendelknop verstekhoek aan de voorkant van de tafel zoals weergegeven in afbeelding 1. Niet te vast aandraaien.


Het zaagblad verwijderen en installeren

Koppel de stekker los van de stroombron voordat u montage-, afstel- of reparatiewerkzaamheden uitvoert om mogelijk letsel te voorkomen.

Opmerking: Reinig het zaagblad van overtollige olie voordat u het installeert.

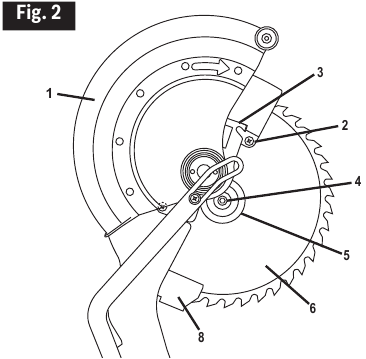

1. Draai de onderste beschermkap 1 met de hand. Draai de schroef van de afdekplaat 2 los, maar verwijder deze niet, met een kruiskopschroevendraaier of een rechte schroevendraaier (Afbeelding 2).
2. Draai de afdekplaat 3 tegen de klok in, zodat de zaagbladbout 4 zichtbaar is (Afbeelding 2)

3. Houd de asvergrendeling ingedrukt. Gebruik de grote inbussleutel om de zaagbladbout 4 te verwijderen door de sleutel met de klok mee te draaien.
   OPMERKING: De zaagbladsbout heeft een linkse draad.
4. Verwijder de zaagbladbout 4, de buitenste sluitring 5 en het zaagblad 6. De binnenste sluitring 7 hoeft niet te worden verwijderd (Afbeelding 3).

5. Om het 12" zaagblad te installeren, plaatst u het zaagblad tussen de spaanafbuigers 8 en op de binnenste sluitringschouder 9 (Afbeelding 3 & 4).
   OPMERKING: Zorg ervoor dat de rotatiepijl op het zaagblad overeenkomt met de rotatiepijl met de klok mee op de onderste beschermkap.


Gebruik geen zaagblad met een classificatie van minder dan 4500/min (toeren per minuut).

Om letsel te voorkomen, mag u geen zaagblad gebruiken dat groter of kleiner is dan 12" diameter en 1" as. De maximale kerfdikte van het zaagblad is 1/8''.

6. Plaats de buitenste sluitring 5 terug in de juiste richting en draai de zaagbladbout 4 handvast aan. Druk op de asvergrendeling en draai de zaagbladbout 4 stevig vast, maar draai hem niet te vast aan.
7. Draai de afdekplaat 3 met de klok mee naar de oorspronkelijke positie. Draai de schroef 2 vast.

Gebruik de zaag nooit zonder een goed vastgezette afdekplaat. De onderste beschermkap zal niet goed werken.

Om mogelijk ernstig letsel te voorkomen, mag u de zaag nooit gebruiken als de onderste zaagbladbeschermer niet correct werkt. Controleer de onderste zaagbladbeschermer vóór elk gebruik op een correcte werking; deze moet vrij bewegen en onmiddellijk terugkeren naar de gesloten positie. Als de onderste zaagbladbeschermer op enig moment niet dichtklikt, neem dan contact op met een SKIL-fabrieksservicecentrum of een erkend SKIL-servicestation.

8. Zorg ervoor dat de asvergrendeling is losgelaten, zodat het zaagblad vrij kan draaien.

Nadat u een nieuw zaagblad hebt geïnstalleerd, laat u het zaagblad in de tafelsleuf zakken en controleert u of er contact is met de basis of de draaitafelstructuur. Als het zaagblad contact maakt met de tafel, zoek dan geautoriseerde service.

Gebruik van zaagbladen met hardmetalen punten

Behandel zaagbladen met hardmetalen punten voorzichtig. Hardmetaal is erg broos en kan gemakkelijk beschadigd raken. Wees voorzichtig bij het installeren, gebruiken of opbergen van de zaagbladen. Gebruik geen zaagblad met hardmetalen punten dat gebogen is of gebogen tanden heeft, of als het zaagblad scheuren vertoont, gebroken is of ontbrekende/losse hardmetalen punten heeft. Gebruik een zaagblad met hardmetalen punten niet sneller dan de aanbevolen snelheid.
Lees, begrijp en volg alle waarschuwingen en instructies die bij uw zaagbladen met hardmetalen punten worden geleverd.

De stofzak installeren

1. Duw de stofzak 1 eenvoudigweg helemaal op de stofpoort 2 (Afbeelding 5).

2. Plaats de stofzak zo dat deze het gereedschap niet hindert tijdens het zagen voor alle verstek-/afschuinstellingen.

De stofzak moet worden geleegd wanneer deze vol zit met zaagsel. Leeg hem regelmatig en na voltooiing van het zagen. Verwijder de stofzak voorzichtig van de stofpoort. Leeg de stofzak in een geschikte afvalbak door de zak open te ritsen. Rits de zak dicht voordat u hem op de stofpoort installeert.

Wees uiterst voorzichtig met afgevoerd stof, materialen in fijne deeltjesvorm kunnen explosief zijn. Gooi geen zaagsel op een open vuur.
Spontane verbranding kan na verloop van tijd het gevolg zijn van een mengsel van olie of water met stofdeeltjes.
De stofpoort 1 kan ook worden bevestigd aan een standaard 1-1/4" vacuümbuis voor stofafzuiging.

Neem speciale voorzorgsmaatregelen bij het zagen van chemisch drukgeïmpregneerd hout, verf die loodhoudend kan zijn of andere materialen die kankerverwekkende stoffen kunnen bevatten. Een geschikt ademhalingsmasker moet worden gedragen door al het personeel dat de werkruimte betreedt. De werkruimte moet worden afgesloten met plastic zeilen en personen die niet beschermd zijn, moeten buiten worden gehouden totdat de werkruimte grondig is gereinigd.

AANPASSINGEN

Haal de stekker uit het stopcontact voordat u onderdelen monteert, aanpassingen uitvoert of reparaties uitvoert om mogelijk letsel te voorkomen.

OPMERKING: Uw verstekzaag is in de fabriek volledig afgesteld. Tijdens het transport kan er echter een kleine afwijking zijn opgetreden. Controleer de volgende instellingen en pas ze indien nodig aan voordat u deze verstekzaag gebruikt.

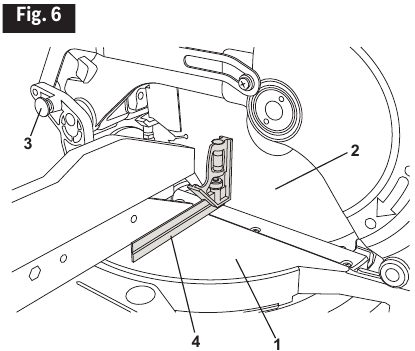

Zaagblad haaks op tafel

1. Draai de tafel 1 naar de verstekpositie van 0° en vergrendel deze.
2. Laat het zaagblad 2 zakken en zet de vergrendelingspen 3 vast.
3. Gebruik een combinatiemaat 4 om te controleren of het zaagblad haaks op de tafel staat. Plaats de maat op de tafel en druk deze tegen het zaagblad. Als het zaagblad niet over de volledige lengte van de maat contact maakt (Afbeelding 6), volg dan de uitlijningsprocedure.

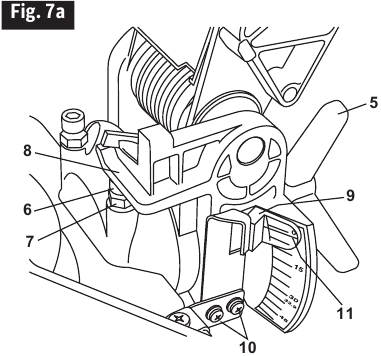

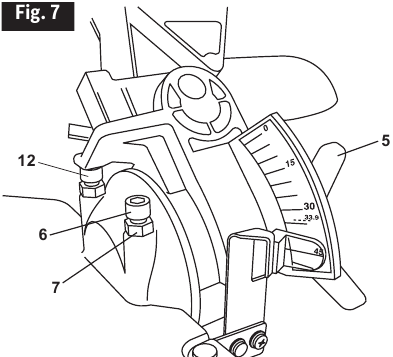

90° Zaagblad uitlijnen

1. Verplaats de schuifgeleider naar de juiste positie. (Zie het gedeelte Schuifgeleider).
2. Draai de vergrendelingshendel voor de schuine stand 5 los (Afbeelding 7).

3. Stel de hellingshoek van de kop samen op 45° om toegang te krijgen tot de aanslagschroef 12.
4. Draai de borgmoer 7 los met een steeksleutel van 1/2" of 12 mm. Laat de 0° aanslagschroef 6 zakken of til hem op met de meegeleverde inbussleutel.
5. Pak de draaggreep vast en beweeg de kopmontage naar links of rechts totdat het zaagblad over de volledige lengte van de maat contact maakt.
6. Draai de vergrendelingshendel voor de schuine stand 5 vast.
7. Stel de 0° hellingshoekaanslagschroef 6 zo af dat de zeskantschroefkop de 0° aanslag 8 raakt op hetzelfde moment dat het zaagblad over de volledige lengte van de maat contact maakt. Draai de borgmoer 7 vast (Afbeelding 7a).

8. Stel de hellingshoekindicator 9 af. Draai de schroeven 10 los en lijn de indicator 11 uit met de 0° markering. Draai de schroeven 10 vast.

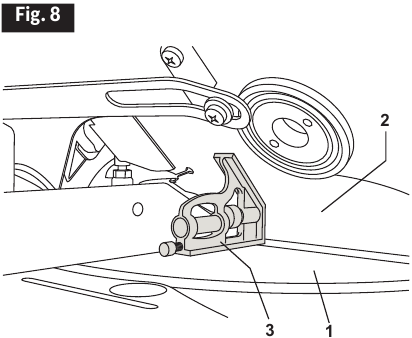

Zaagblad 45 graden op de tafel

1. Draai de tafel 1 naar de verstekpositie van 0° en vergrendel deze.
2. Verplaats de schuifgeleider naar de juiste positie. (Zie het gedeelte Schuifgeleider)
3. Laat de kopmontage zakken. Vergrendel op zijn plaats.
4. Draai de vergrendelingshendel voor de schuine stand 4 los en kantel de kopmontage naar een hellingshoek van 45°. Controleer de 45° hellingshoekstop. De hellingshoekindicator moet op de 45° markering staan, de 45° hellingshoekstop moet volledig contact maken met de 45° hellingshoekaanslagschroef en het zaagblad 2 moet over de volledige lengte van de combinatiemaat 3 contact maken (Afbeelding 8).

5. Als het zaagblad geen 45° ten opzichte van de tafel heeft, stel dan de 45° hellingshoekstop af.

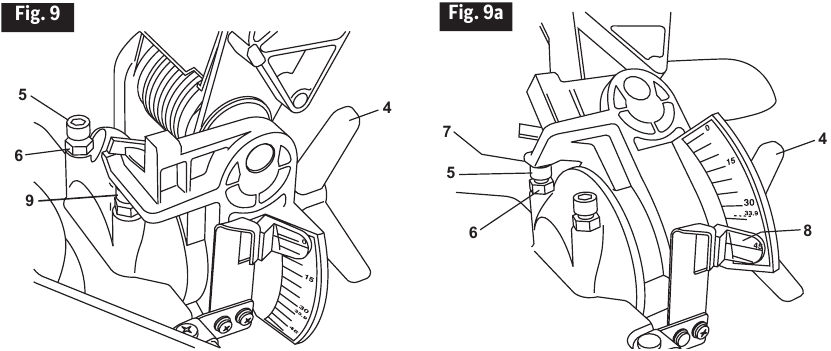

45° Zaagblad uitlijnen

1. Verplaats de schuifgeleider naar de juiste positie. (Zie het gedeelte Schuifgeleider.)
2. Draai de vergrendelingshendel voor de schuine stand 4 los.
3. Stel de hellingshoek van de kop samen op 0° om toegang te krijgen tot de stelschroef 9.
4. Draai de borgmoer 6 los met een steeksleutel van 1/2" of 12 mm. Laat de 45° aanslagschroef 5 zakken of til hem op met de meegeleverde inbussleutel.
5. Pak de draaggreep vast en beweeg de kopmontage naar links of rechts totdat het zaagblad over de volledige lengte van de maat contact maakt.
6. Draai de vergrendelingshendel voor de schuine stand 4 vast.
7. Stel de 45° hellingshoekaanslagschroef 5 zo af dat de zeskantschroefkop de 45° aanslag 7 raakt op hetzelfde moment dat het zaagblad over de volledige lengte van de maat contact maakt. Draai de 45° borgmoer 6 vast (Afbeelding 9a).

8. Controleer of de hellingshoekindicator 8 naar de 45° markering op de hellingshoekschaal wijst (zie Afbeelding 9a). Als de hellingshoekindicator niet is uitgelijnd met de 45° markering, controleer dan eerst nogmaals of het zaagblad haaks op de tafel staat en of de 0° hellingshoekindicator is uitgelijnd. Herhaal vervolgens de 45° zaagbladuitlijning en breng de juiste aanpassingen aan.

Controleer de uitlijning van de geleider

1. Til de kopmontage op en duw de vergrendelingspen 1 naar binnen om de kop in de omhooggeklapte stand te vergrendelen.
2. Plaats een combinatiemaat 2 tegen de geleider om te controleren of de twee zijden van de geleider zijn uitgelijnd. De twee zijden van de geleider moeten over de volledige lengte van de combinatiemaat contact maken (Afbeelding 10).

3. Als een van beide zijden van de geleider geen contact maakt met de combinatiemaat, neem dan contact op met een SKIL-fabrieksservicecentrum of een geautoriseerd SKIL-servicestation voor een vervangende geleider.

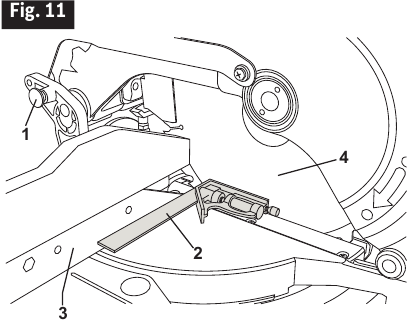

Zaagblad haaks op geleider

1. Laat de kopmontage zakken en duw de vergrendelingspen 1 naar binnen om in de onderste stand te vergrendelen.
2. Zorg ervoor dat de tafel in de verstekstand van 0° staat en draai de verstekvergrendelingsknop vast.
3. Plaats een combinatiemaat 2 tegen de geleider 3 en naast het zaagblad 4, zoals afgebeeld. Plaats de maat correct zodat deze geen contact maakt met de tand van het zaagblad. Het zaagblad moet over de volledige lengte van de maat contact maken (Afbeelding 11).

4. Als het zaagblad geen contact maakt met de maat, volg dan 3 de procedure voor het afstellen van de geleider.

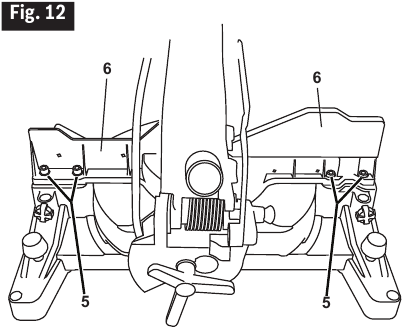

Geleider afstellen

1. De kopmontage moet in de onderste stand blijven staan.
2. Verplaats de schuifgeleider naar de juiste positie. (Zie het gedeelte Schuifgeleider)
3. Draai met de meegeleverde inbussleutel de vier (4) zeskantbouten 5 achter de geleider 6 los (Afbeelding 12).

4. Stel de geleider af totdat het zaagblad en de geleider volledig contact maken met de maat.
5. Draai de zeskantbouten vast.

Laserzaaglijn

Uw verstekzaag is uitgerust met een laserzaaglijnsysteem om te helpen bepalen waar het zaagblad het werkstuk zal raken. De laserlijn is afgesteld op het midden van het zaagblad. U moet een proefsnede maken in een stuk afvalhout, zodat u precies weet waar u uw werkstuk moet plaatsen.
Het netsnoer van het gereedschap moet zijn aangesloten, maar u hoeft de schakelaar niet te activeren om de laser te gebruiken. De laserzaaglijn kan worden in- of uitgeschakeld met behulp van de schakelaar 24 die wordt weergegeven in het gedeelte Kennismaking met uw product.
Opmerking: de laser is mogelijk minder effectief op hogere werkstukken vanwege de hoek waarin de laser is gemonteerd. Dit is normaal en kan niet worden aangepast.

TRANSPORT

Om letsel te voorkomen, moet u alle onderstaande instructies met het symbool BUllET (•) opvolgen.

• Haal de stekker uit het stopcontact en wikkel het snoer op.
• Til de zaag nooit op aan een van de mechanische onderdelen. De zaag kan bewegen en ernstig letsel aan uw vingers of handen veroorzaken.
• Om rugletsel te voorkomen, houdt u het gereedschap dicht bij uw lichaam tijdens het tillen. Buig uw knieën zodat u met uw benen kunt tillen, niet met uw rug.
• Til het gereedschap nooit op aan de schakelaarhendel. Dit kan ernstige schade aan het gereedschap veroorzaken.
•
  Til de verstekzaag nooit op aan het netsnoer. Als u probeert het gereedschap aan het netsnoer op te tillen of te dragen, raakt de isolatie en de draadverbindingen beschadigd, met elektrische schokken of brand tot gevolg.
• Plaats de zaag op een stevige, vlakke ondergrond waar voldoende ruimte is om het werkstuk te hanteren en goed te ondersteunen. Til deze zaag ALLEEN op aan de bovenste draaggreep.

Voorbereidingen voor het optillen van het apparaat
Stel de hellingshoek in op 0° en vergrendel deze met de hellingshoekvergrendelingshendel.
Draai de tafel naar 45 of 0° en vergrendel deze met de verstekvergrendelingsknop.
Vergrendel de zaagkop in de OMLAAG-positie met de kopvergrendelingspen.

Til de zaag op aan de bovenste draaggreep
Pak de zaag vast bij de bovenste draaggreep. (Zie Afbeelding 13 en Afbeelding 14) Blijf tillen en vervoeren op een comfortabele manier.

INSTALLATIE

Montagetoepassingen

Werkbank
Monteer de zaag met behulp van de vier (4) boutgaten (5/16") 1 op de werkbank. Controleer of er links en rechts van de zaag voldoende ruimte is (Afbeelding 15).

1. Elk van de vier (4) montagegaten moet stevig worden vastgeschroefd met behulp van 5/16" bouten, borgringen, platte ringen en zeskantmoeren (niet inbegrepen).
2. Zoek en markeer waar de zaag moet worden gemonteerd.
3. Boor vier (4) gaten met een diameter van 7/16" door de werkbank.
4. Plaats de verstekzaag op de werkbank en lijn de gaten in de voet uit met de gaten die in de werkbank zijn geboord. Installeer schroeven, borgringen, platte ringen en zeskantmoeren.

Het steunoppervlak waarop de zaag moet worden gemonteerd, moet na de montage zorgvuldig worden onderzocht om er zeker van te zijn dat er tijdens het gebruik geen beweging kan optreden. Als er kantelen of verschuiven wordt waargenomen, zet u de werkbank of standaard vast voordat u de verstekzaag bedient.

Draagbare montage met behulp van klemmen

• Klem de verstekzaag indien nodig vast aan een werkbank of tafelblad.
• Plaats twee (2) of meer "C"-klemmen 2 op de klemgebieden en zet deze vast (Afbeelding 16).


OPMERKING: Zorg er altijd voor dat u voldoende ruimte in het werkgebied overlaat om lange werkstukken te kunnen plaatsen.

BASISHANDELINGEN

Schakelaar activeren

Om de kans op onbedoeld opstarten te verkleinen, is de schakelaar voorzien van veiligheidsknoppen 4 die moeten worden ingedrukt voordat de trekker 5 kan worden geactiveerd (Afbeelding 17). De veiligheidsknoppen zijn ontworpen om te worden geactiveerd door de rechter- of linkerduim in de richting van links naar rechts te duwen. Wanneer een van beide veiligheidsknoppen wordt ingedrukt, wordt de trekker ontgrendeld en kan deze worden ingedrukt om de motor te activeren. Zodra de trekker is geactiveerd, laat u de veiligheidsknop los, zodat deze automatisch kan inschakelen en de schakelaar kan vergrendelen wanneer de trekker wordt losgelaten.

Vermijd het plaatsen van de handpalm over de veiligheidsknop. Druk van de handpalm kan de veiligheidsknop onbedoeld ontgrendelen of voorkomen dat deze automatisch inschakelt en de schakelaar vergrendelt wanneer de trekker wordt losgelaten.

OPMERKING: De schakelaar is geschikt voor een hangslot met een lange beugel met een diameter tot 1/4" (niet meegeleverd bij de verstekzaag) om ongeoorloofd gebruik te voorkomen.

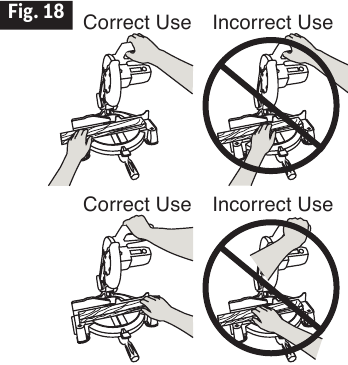

Lichaams- en handpositie

Positioneer uw lichaam en handen op de juiste manier om het zagen gemakkelijker en veiliger te maken. Neem de volgende instructies in acht (Afbeelding 18).

• Plaats nooit uw handen in de buurt van het zaaggebied. Houd uw handen buiten de "No Hands Zone". De "No Hands Zone" wordt gedefinieerd als het gebied Correct gebruik Onjuist gebruik tussen de gemarkeerde lijnen aan de linker- en rechterkant van de voet, inclusief de hele tafel en het gedeelte van de geleider binnen deze gemarkeerde lijnen. Deze zone is gemarkeerd met "No Hands"-symbolen die net binnen de gemarkeerde lijnen op de voet zijn geplaatst.
• Houd het werkstuk stevig tegen de geleider om beweging te voorkomen.
• Houd uw handen in positie totdat de trekker is losgelaten en het zaagblad volledig tot stilstand is gekomen.
• Houd uw voeten stevig op de vloer en houd
• Volg de verstekarm bij het verstekzagen naar links of rechts. Ga iets aan de zijkant van het zaagblad staan.
• Kijk door de onderste beschermkap als u een potloodlijn volgt.
• Laat voordat u gaat zagen, met de stroom uit, het zaagblad zakken om het zaagpad te bekijken.

De onderste beschermkap gaat mogelijk niet automatisch open onder bepaalde zaagomstandigheden. Als dit gebeurt:

• Dit kan meestal gebeuren wanneer u probeert werkstukken te zagen die zich in de buurt van de maximale zaaghoogtecapaciteit bevinden. Onder deze omstandigheden kan het werkstuk de beweging van de onderste beschermkap stoppen voordat de neerwaartse beweging van de arm de onderste beschermkap kan openen. Als dit gebeurt:
• Het werkstuk moet stevig worden vastgeklemd. Dit maakt uw linkerhand vrij om de beschermkap 1 bij de rand 2 net genoeg op te tillen om het werkstuk vrij te maken (Afbeelding 19).

• Start de zaag en begin met zagen.
• Zodra u de positie hebt vrijgemaakt waar de onderste beschermkap kan vastlopen, laat u de beschermkap los en deze blijft automatisch omhoog gaan tijdens het zagen.

Let op het pad van het zaagblad. Maak een droge run met de zaag UIT door een gesimuleerde zaagcyclus uit te voeren en observeer het geprojecteerde pad van het zaagblad. Houd uw handen uit de buurt van het pad van het zaagblad.

DROOG OEFENEN—Het is belangrijk om te weten waar het zaagblad het werkstuk zal raken tijdens zaagwerkzaamheden. Voer altijd de gesimuleerde zaagcyclus uit met het elektrische gereedschap UITGESCHAKELD om inzicht te krijgen in het geprojecteerde pad van het zaagblad. Onthoud in gedachten waar het pad van het zaagblad zal vallen en zet uw werk zo op dat uw handen en armen uit de buurt van het pad van het draaiende zaagblad blijven. Stel uw klemmen en geleiders zo af dat de soepele werking van de onderste beschermkap en de zaagactie niet worden gehinderd tijdens het zagen.

Werkstukondersteuning

Lange werkstukken hebben de neiging om om te vallen, tenzij ze zijn vastgeklemd en van onderen goed worden ondersteund.

Klemmen
Verticale klem - Deze klem zet gemakkelijk een werkstuk vast in een van de twee (2) klemgaten in de voet (Afbeelding 20).

1. Steek de klemstijl in het klemgat 1.
2. Draai de vleugelmoer 2 los en stel de arm op de juiste hoogte af en draai de vleugelmoer stevig vast.
3. Draai de schroefknop 3 van de klem met de klok mee om vast te draaien en tegen de klok in om los te maken.
4. Verplaats de kopconstructie om de speling met de klem te controleren.

Er kunnen extreme samengestelde zaagsneden zijn waarbij de meegeleverde klem niet kan worden gebruikt. Ondersteun met de hand buiten de No Hands Zone of gebruik conventionele klemmen. Probeer geen korte stukken te zagen die niet kunnen worden vastgeklemd en ervoor zorgen dat uw hand zich in de No Hands Zone bevindt. Plaats de klem niet over een niet-ondersteund deel van het werkstuk.

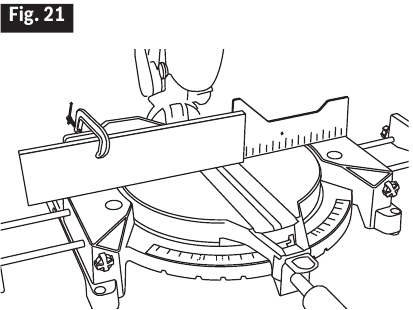

Conventionele klemmen en andere vasthoudinrichtingen kunnen worden gebruikt om het werkstuk stevig tegen de tafel en de geleider te houden (Afbeelding 21).

Extra werkstukondersteuning
Blokken - Lange stukken hebben extra ondersteuning nodig. De hoogte van de voet is 4-3/16". Planken van deze diktes kunnen worden gebruikt om extra ondersteuning te creëren voor verlengstukken voor lange werkstukken.
Verlengrails 4 en verlengtafel 5 – Deze hulpstukken bieden extra ondersteuning voor langere werkstukken. Raadpleeg de onderstaande instructies voor de instructies voor de verlengtafel (Afbeelding 22).

Om de verlengrails 4 te monteren, duwt u de rail 4 in de accessoireverlengingsgaten aan weerszijden van de voet totdat de rail de harde stop raakt. Zet de rails vast door de knop 6 aan de voorkant van de voet vast te draaien (Afbeelding 23).

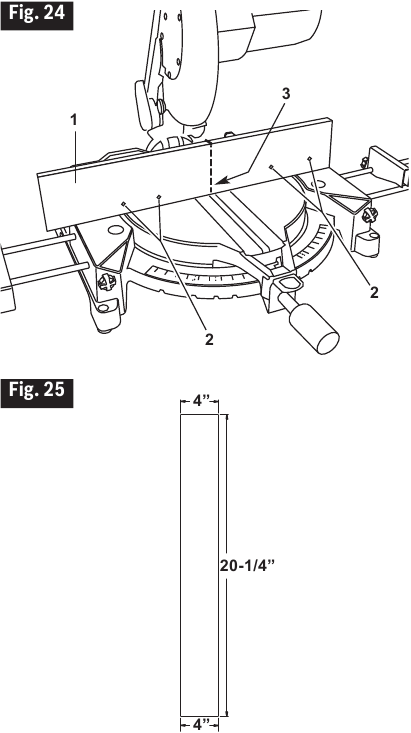

Hulpscherm - Bepaalde soorten lijstwerk hebben een schermvlakverlenging nodig vanwege de grootte en positie van het werkstuk. Er zijn gaten in het scherm aangebracht om een hulpscherm te bevestigen. Het hulpscherm wordt alleen gebruikt met de zaag in de 0° afschuiningspositie.

1. Plaats een stuk hout 1 tegen het verstekzaagscherm (Afbeelding 24-25). Het hout kan een maximale hoogte hebben van 4" aan de linkerkant en 4" aan de rechterkant. De maximale dikte voor het hout is 1/2". Controleer of de kopconstructie het hulpscherm niet hindert.)

2. Markeer de locaties van de steungaten op het hout vanaf de achterkant van het scherm.
3. Boor de gaten op de achterkant van de steunplaat.
4. Bevestig vanaf de achterkant van het verstekzaagscherm het hulpscherm met behulp van vier (4) verzonken schroeven 2. Maak een volledige zaagsnede om de bladgleuf 3 te creëren. Controleer op interferentie tussen het hulpscherm en de onderste bladbeschermer. Breng indien nodig aanpassingen aan.

Controleer op interferentie tussen het hulpscherm en de zaagkoponderdelen door een droge run uit te voeren. Interferentie van het scherm kan een goede werking van de zaag voorkomen en letsel en/of schade aan het gereedschap veroorzaken.

Tafelverlenging

Verleng en gebruik altijd de tafelverlenging bij het maken van zaagsneden om een veilige handafstand te behouden (minimaal 6" van het zaagblad tot de hand).

Installeer de tafelverlenging aan de zijkant van de voet waar handondersteuning nodig is om het werkstuk goed te ondersteunen.

1. Draai de duimschroef 1 in het tafelverlengingskanaal los (Afbeelding 26).

2. Schuif de tafelverlenging 2 naar de gewenste positie.
3. Draai de duimschroef 2 vast.

Schuivend scherm:

1. Ontgrendel de schermvergrendelknop 3 (Afbeelding 27).

2. Schuif het scherm naar de juiste positie 4.
3. Vergrendel het scherm opnieuw op zijn plaats.
4. Verplaats de kopconstructie om de speling met het scherm te controleren.

Tijdens het transport moet het schuivende scherm altijd in de volledig in positie worden vastgezet.

Stopblok:
Het stopblok kan worden gebruikt om herhaalde lengtezaagsneden te maken.

1. Bevestig het stopblok 5 aan de verlengrail 6 (Afbeelding 28).

2. Draai de duimschroef 7 aan de achterkant van het stopblok 5 los.
3. Schuif het stopblok naar de gewenste zaaglengte.
4. Draai de duimschroef vast.

Opmerking: Het stopblok kan worden opgeborgen door de knop los te draaien en het stopblok om te draaien.

UNIT OPERATIONS

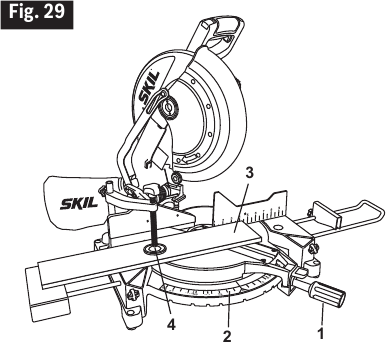

Verstekzagen

• Een verstekzaagsnede wordt gemaakt met een hellingshoek van 0° en een verstekhoek in het bereik van 50° links tot 50° rechts.
• Er zijn positieve vergrendelingen voorzien voor snel en nauwkeurig verstekzagen bij 0°, 15°, 22,5° en 45° links en rechts.
• Er is ook een kroonlijstvergrendeling bij 31,6° (zie Kroonlijsten zagen).
• Voor maximale ondersteuning moet de verschuifbare geleider altijd zo dicht mogelijk bij het zaagblad 1 staan zonder de kopconstructie te hinderen (zie indien nodig Afstelling van de verschuifbare geleider).

Volg deze instructies voor het maken van uw verstekzaagsnede:

1. Maak de verstekvergrendelknop 1 los. Druk de verstekvergrendelhendel omlaag en beweeg de zaag naar de gewenste hoek, met behulp van de vergrendelingen of de verstekschaal 2. Draai de verstekvergrendelknop vast (Figuur 29).

2. Plaats het werkstuk 3 op de juiste manier. Zorg ervoor dat het werkstuk stevig tegen de tafel en de geleider wordt geklemd 4.
3. Verleng de tafelverlenging aan de kant van de tafel waar handondersteuning nodig is om het werkstuk goed te ondersteunen (zie het gedeelte Tafelverlenging).

Gebruik een klempositie die de werking niet hindert. Laat, voordat u inschakelt, de kopconstructie zakken om er zeker van te zijn dat de klem de beschermkap en de kopconstructie vrijlaat.

4. Activeer de schakelaar. Laat de kopconstructie zakken en maak uw snede.
5. Wacht tot het zaagblad volledig tot stilstand is gekomen voordat u de kopconstructie terugbrengt naar de omhooggeklapte positie en/of het werkstuk verwijdert.

Let op: de inch-markering op de geleider is alleen ter referentie. Er is een offset van het nulpunt tijdens het verstekzagen.

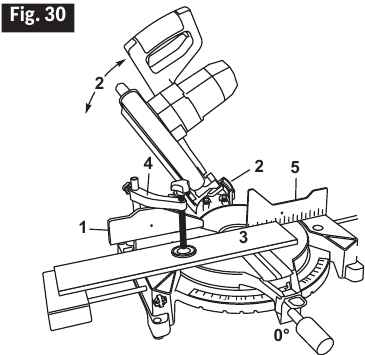

Afkorten

• Een afkortsnede wordt gemaakt met een verstek van 0° en een hellingshoek in het bereik van 0° tot 48°.
• Er zijn twee (2) in de fabriek ingestelde hellingshoekaanslagen bij 0° en 45° (zie het gedeelte Afstellingen als er aanpassingen nodig zijn).
• De hellingshoekschaal is naar de bediener gericht om gemakkelijk af te lezen.
• Gebruik de tafelverlenging indien van toepassing (zie Tafelverlenging)

Volg deze instructies voor het maken van uw afkortsnede:
Denk er bij het afkorten aan om de zaagkop in elke positie te "vergrendelen" voordat u verdergaat, zodat de kop tijdens gebruik niet onverwacht verschuift.

1. Verplaats de verschuifbare geleider naar de juiste positie 1 (zie het gedeelte Verschuifbare geleider)
2. Verleng de tafelverlenging aan de kant van de tafel waar handondersteuning nodig is om het werkstuk goed te ondersteunen (zie het gedeelte Tafelverlenging
3. Maak de hellingshoekvergrendeling los. Kantel de kopconstructie naar de gewenste hellingshoek 2. Draai de hellingshoekvergrendeling vast (Figuur 30).

4. Plaats het werkstuk 3 op de juiste manier. Zorg ervoor dat het werkstuk stevig tegen de tafel en de geleider 5 wordt geklemd 4.

Gebruik een klempositie die de werking niet hindert. Laat, voordat u inschakelt, de kopconstructie zakken om er zeker van te zijn dat de klem de beschermkap en de kopconstructie vrijlaat.

5. Activeer de schakelaar. Laat de kopconstructie zakken en maak uw snede.
6. Wacht tot het zaagblad volledig tot stilstand is gekomen voordat u de kopconstructie terugbrengt naar de omhooggeklapte positie en/of het werkstuk verwijdert.

Dwarsdoorsnede

• Een dwarsdoorsnede is het zagen van hout dwars op de nerf, of haaks op zowel de rand als de platte kant van het hout.

Volg deze instructies voor het maken van uw dwarsdoorsnede:

1. Plaats het werkstuk op de juiste manier. Zorg ervoor dat het werkstuk stevig tegen de tafel en de geleider wordt geklemd.
2. Verleng de tafelverlenging aan de kant van de tafel waar handondersteuning nodig is om het werkstuk goed te ondersteunen (zie het gedeelte Tafelverlenging).

Gebruik een klempositie die de werking niet hindert. Laat, voordat u inschakelt, de kopconstructie zakken om er zeker van te zijn dat de klem de beschermkap en de kopconstructie vrijlaat.

3. Activeer de schakelaar. Laat de kopconstructie zakken en maak uw snede.
4. Wacht tot het zaagblad volledig tot stilstand is gekomen voordat u de kopconstructie terugbrengt naar de omhooggeklapte positie en/of het werkstuk verwijdert.

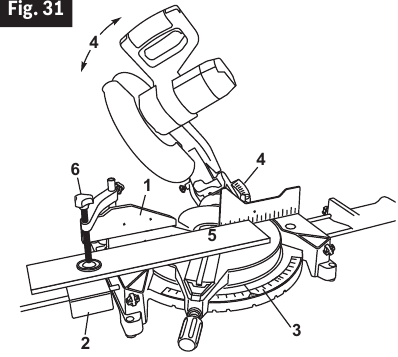

Samengestelde sneden

• Een samengestelde snede is een snede waarvoor zowel een verstek- als een hellingshoekinstelling nodig is.
• Omdat er mogelijk meerdere pogingen nodig zijn om de gewenste samengestelde hoek te verkrijgen, voert u testsneden uit op restmateriaal voordat u uw snede maakt.

Volg deze instructies voor het maken van uw samengestelde snede:

1. Verplaats de verschuifbare geleider naar de juiste positie 1 (zie het gedeelte Verschuifbare geleider).
2. Verleng de tafelverlenging aan de kant van de tafel waar handondersteuning nodig is om het werkstuk goed te ondersteunen (zie het gedeelte Tafelverlenging)
3. Selecteer de gewenste verstek- 3 en hellingshoeken 4 (Figuur 31) (zie de gedeelten Verstekzagen en Afkorten).

4. Plaats het werkstuk 5 op de juiste manier. Zorg ervoor dat het werkstuk 6 stevig tegen de tafel en de geleider wordt geklemd.
5. Zorg ervoor dat alle bedieningselementen zijn vergrendeld voordat u gaat zagen.

Gebruik een klempositie die de werking niet hindert. Laat, voordat u inschakelt, de kopconstructie zakken om er zeker van te zijn dat de klem de beschermkap en de kopconstructie vrijlaat.

6. Activeer de schakelaar. Laat de kopconstructie zakken en maak uw snede.
7. Wacht tot het zaagblad volledig tot stilstand is gekomen voordat u de kopconstructie terugbrengt naar de omhooggeklapte positie en/of het werkstuk verwijdert.

Let op: de inch-markering op de geleider is alleen ter referentie. Er is een offset van het nulpunt tijdens het verstekzagen.

Plafondlijst

• Plafondlijsten kunnen verticaal tegen de geleider of plat op de tafel worden gezaagd.
• Volg de tabel voor handige tips over het zagen van plafondlijsten.

INSTRUCTIES VOOR HET ZAGEN VAN PLAFONDLIJSTEN
INSTELLINGEN / INSTRUCTIES		Verticale positie Achterkant van de lijst is tegen de geleider		Horizontale positie Achterkant van de lijst ligt plat op de tafel
Verschuifbare geleider		Uiterst rechtse positie		Verplaatsen naar de juiste positie
Hellingshoek		0°		45°
Lijstpositie		Linkerkant	Rechterkant*	Linkerkant	Rechterkant*
	Verstekhoek	Links op 45°	Rechts op 45°	0°	0°
	Lijstpositie	Onderkant tegen de tafel	Onderkant tegen de tafel	Bovenkant tegen de geleider	Onderkant tegen de geleider
	Afgewerkte kant	Houd de linkerkant van de snede	Houd de rechterkant van de snede	Houd de linkerkant van de snede	Houd de linkerkant van de snede
	Verstekhoek	Rechts op 45°	Links op 45°	0°	0°
	Lijstpositie	Onderkant tegen de tafel	Onderkant tegen de tafel	Onderkant tegen de geleider	Bovenkant tegen de geleider
	Afgewerkte kant	Houd de linkerkant van de snede	Houd de rechterkant van de snede	Houd de rechterkant van de snede	Houd de rechterkant van de snede

Controleer op interferentie tussen het werkstuk en de zaagkoponderdelen door een droge snede uit te voeren. Interferentie kan een goede werking van de zaag verhinderen en letsel en/of schade aan het gereedschap veroorzaken.

* Als een onderdeel van de zaagkop interfereert met het werkstuk tijdens het zagen aan de rechterkant, wordt aanbevolen om het werkstuk om te draaien en het aan de linkerkant te zagen.

Kroonlijsten zagen

Deze zaag is ontworpen om kroonlijsten alleen plat op de tafel te zagen. Zaag geen kroonlijsten in een hoek ten opzichte van de tafel en de geleider.

• Kroonlijsten moeten exact worden gezaagd om goed te passen.
• Uw verstekzaag heeft speciale verstekvergrendelingen van 31,6° links en rechts en een hellingshoekindicator op 33,9° voor het plat zagen van kroonlijsten op de tafel.
• Deze speciale vergrendelingshoeken zijn in uw samengestelde verstekzaag ontworpen voor de standaard kroonlijst die in de Verenigde Staten wordt gebruikt met de volgende hoeken:
  52° tussen de achterkant van de lijst en het bovenste platte oppervlak dat tegen het plafond past.
  38° tussen de achterkant van de lijst en het onderste platte oppervlak dat tegen de muur past.
  OPMERKING: Deze vergrendelingen kunnen niet worden gebruikt met kroonlijsten van 45°.
• Hoewel deze hoeken normen zijn, hebben de meeste kamers geen hoeken van precies 90°, daarom moet u uw instellingen nauwkeurig afstemmen met behulp van de verstek- en hellingshoekschaal.

Kroonlijst plat op tafel leggen

Volg deze instructies voor het zagen van kroonlijsten:

1. Verplaats de verschuifbare geleider naar de juiste positie (zie het gedeelte Verschuifbare geleider).
2. Stel de hellingshoek en verstekhoeken in met behulp van Tabel 1 hieronder. Draai de verstekvergrendelknop en de hellingshoekvergrendeling vast (Figuur 32)


3. Plaats de lijst op de zaagtafel. Gebruik de onderstaande tabel voor de juiste positie. Klem het werkstuk op zijn plaats met behulp van de verticale klem.

Gebruik een klempositie die de werking niet hindert. Laat, voordat u inschakelt, de kopconstructie zakken om er zeker van te zijn dat de klem de beschermkap en de kopconstructie vrijlaat.

4. Activeer de schakelaar. Laat de kopconstructie zakken en maak uw snede.
5. Wacht tot het zaagblad volledig tot stilstand is gekomen voordat u de kopconstructie terugbrengt naar de omhooggeklapte positie en/of het werkstuk verwijdert.
6. MAAK ALTIJD EEN PROEFSNEDE MET RESTMATERIAAL OM DE JUISTE HOEKEN TE BEVESTIGEN.

Speciale sneden

Het zagen van gebogen materiaal en rond materiaal zijn slechts voorbeelden van speciale sneden.

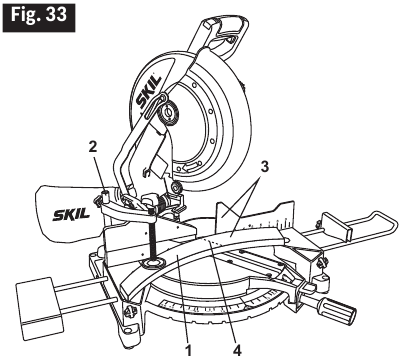

Gebogen materiaal zagen

Als het werkstuk 1 gebogen of krom is, klem het dan 2 vast met de buitenkant van het gebogen oppervlak naar de geleider 3 gericht. Zorg er altijd voor dat er geen opening is tussen het werkstuk, de geleider en de tafel langs de zaaglijn 4. Gebogen of kromgetrokken werkstukken kunnen draaien of schommelen en kunnen tijdens het zagen een vastlopen van het draaiende zaagblad veroorzaken (Figuur 33).

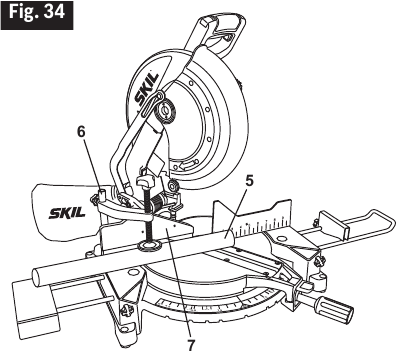

Rond of onregelmatig gevormd materiaal zagen

Gebruik voor rond materiaal 5, zoals deuvelstangen of buizen, altijd een klem 6 of een armatuur die is ontworpen om het werkstuk stevig tegen de geleider 7 en de tafel te klemmen. Stangen hebben de neiging om tijdens het zagen te rollen, waardoor het zaagblad gaat "bijten" en het werk met uw hand in het zaagblad trekt (Figuur 34).

ONDERHOUD EN SMERING

Service

Preventief onderhoud dat wordt uitgevoerd door onbevoegd personeel kan leiden tot het verkeerd plaatsen van interne draden en componenten, wat ernstig gevaar kan opleveren. We raden aan om alle service aan gereedschap te laten uitvoeren door een SKIL Factory Service Center of een erkend SKIL-servicepunt.

Koolborstels

De borstels en collector in uw gereedschap zijn ontworpen voor vele uren betrouwbaar gebruik. Om de motor optimaal te laten werken, raden we aan de borstels elke twee tot zes maanden te controleren. Gebruik alleen originele SKIL-vervangingsborstels die speciaal voor uw gereedschap zijn ontworpen.

Reinigen

Om ongelukken te voorkomen, dient u het gereedschap altijd los te koppelen van de stroomvoorziening voordat u het reinigt of onderhoud uitvoert. Het gereedschap kan het meest effectief worden gereinigd met droge perslucht. Draag altijd een veiligheidsbril bij het reinigen van gereedschap met perslucht.

Ventilatieopeningen en schakelhendels moeten schoon worden gehouden en vrij van vreemde voorwerpen. Probeer niet te reinigen door puntige voorwerpen door openingen te steken.
Voer regelmatig een controle uit om er zeker van te zijn dat de onderste beschermkap goed werkt. Maak de onderste beschermkap schoon van eventuele zaagselophoping met een vochtige doek.

Er zal zaagsel ophopen:

• Onder de werktafel
• Onder de basis
• In de stofafvoerkoker
• Tussen de spaanafbuiger en het zaagblad
• In de bovenste zaagbladbeschermer
• Op de lasereenheid

Bepaalde reinigingsmiddelen en oplosmiddelen beschadigen plastic onderdelen. Enkele hiervan zijn: benzine, tetrachloorkoolstof, gechloreerde reinigingsmiddelen, ammoniak en huishoudelijke schoonmaakmiddelen die ammoniak bevatten.

Onderhoud van zaagbladen

Zaagbladen worden bot, zelfs van het zagen van normaal hout. Als u merkt dat u de zaag naar voren moet duwen om te zagen in plaats van deze alleen door de zaagsnede te geleiden, is de kans groot dat het zaagblad bot is of bedekt is met houtpek.
Wanneer u gom en houtpek van het zaagblad verwijdert, dient u de stekker van de zaag uit het stopcontact te halen en het zaagblad te verwijderen. Vergeet niet dat zaagbladen zijn ontworpen om te zagen, dus ga er voorzichtig mee om. Veeg het zaagblad af met kerosine of een soortgelijk oplosmiddel om de gom en pek te verwijderen. Tenzij u ervaring heeft met het slijpen van zaagbladen, raden we u aan dit niet te proberen.

Gereedschapsmering

Uw SKIL-gereedschap is goed gesmeerd en klaar voor gebruik. Het wordt aanbevolen om gereedschap met tandwielen bij elke borstelvervanging opnieuw te smeren met een speciaal tandwiellsmeermiddel.
De schuifgeleider moet soepel naar links en rechts schuiven, smeer indien nodig.

Lagers

Alle lagers in dit gereedschap zijn gesmeerd met een voldoende hoeveelheid hoogwaardig smeermiddel voor de levensduur van het apparaat onder normale bedrijfsomstandigheden. Er is geen verdere smering vereist.

PROBLEEMOPLOSSING

Zet de schakelaar uit en haal altijd de stekker uit het stopcontact voordat u begint met de probleemoplossing.

PROBLEEM	OORZAAK	OPLOSSING
De eenheid start niet	Netsnoer is niet aangesloten.	Steek de stekker van de zaag in het stopcontact.
	Zekering of stroomonderbreker is uitgeschakeld.	Vervang de zekering of reset de uitgeschakelde stroomonderbreker.
	Snoer beschadigd.	Laat het snoer vervangen door een erkend SKIL-servicecentrum of -servicepunt.
	Schakelaar doorgebrand.	Laat de schakelaar vervangen door een erkend SKIL-servicecentrum of -servicepunt.
Zaagblad komt niet op snelheid	Verlengsnoer te licht of te lang.	Vervang door een geschikt snoer.
	Lage spanning in huis.	Neem contact op met uw elektriciteitsbedrijf.
Overmatige trilling	Zaagblad uit balans.	Gooi het zaagblad weg en gebruik een ander zaagblad.
	Zaag niet stevig op de standaard of werkbank gemonteerd.	Draai alle montageonderdelen vast.
	Asmoer niet vast.	Zie het gedeelte "Afstellingen", "Het zaagblad verwijderen en plaatsen".
Laser werkt niet of is zwak	Laserdeksel is bedekt met zaagsel of houtpek.	Reinig het laserdeksel met droge perslucht en/of veeg het af met een vochtige doek.
	Laser aan/uit-schakelaar is niet geactiveerd.	Zet de laser aan/uit-schakelaar aan.
	Laser aan/uit-schakelaar werkt niet.	Laat de schakelaar vervangen door een erkend SKIL-servicecentrum of -servicepunt.

BEPERKTE GARANTIE VAN SKIL-BENCHTOP-ELEKTROAPPARATUUR VOOR CONSUMENTEN

Om een claim in te dienen onder deze beperkte garantie, moet u het complete product, transport vooraf betaald, retourneren naar een SKIL Factory Service Center of een erkend servicepunt. Voor erkende SKIL Power Tool Service Stations kunt u terecht op www.Registermyskil.com of bellen met 1-877-SKIL-999 (1-877-754-5999).

Chervon North America, 1203 E. Warrenville Rd, Naperville, IL 60563.

Voor klantenservice
1-877-SKIL-999 OF www.skil.com

Referenties

• Registreer uw product | SKIL
• Innovatieve tools met technologie die u kunt gebruiken |SKIL

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Skil 3821 Handleiding

Beschikbare talen
