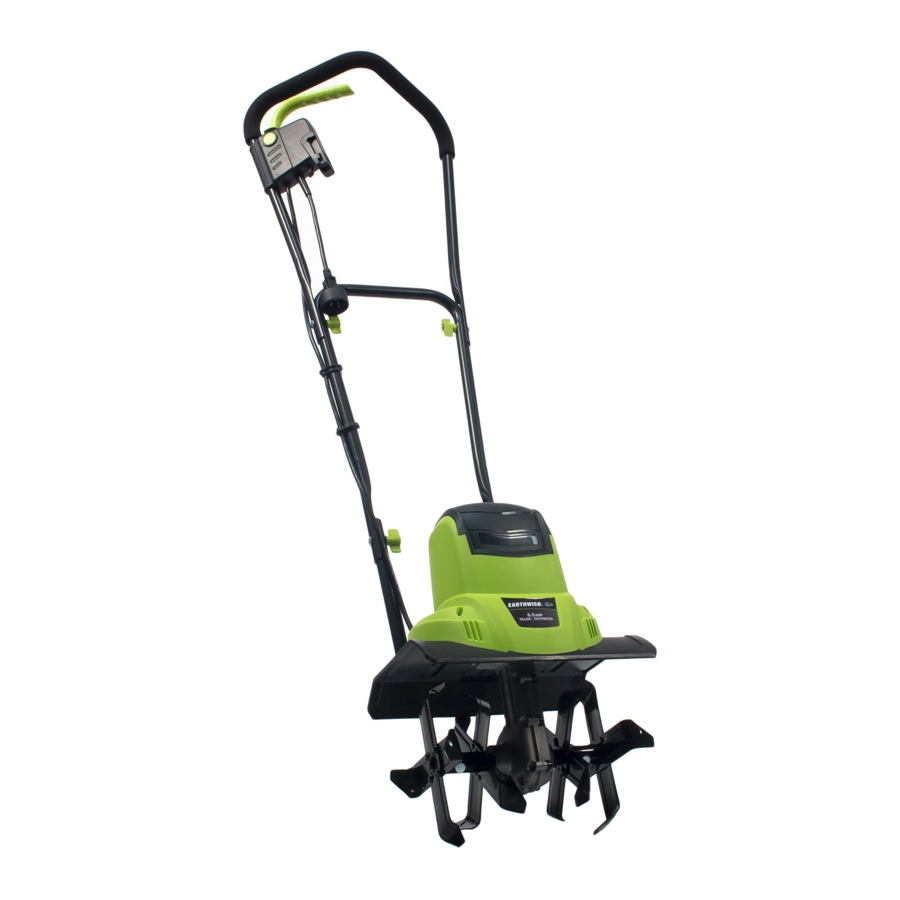

EarthWise TC70065 Handleiding

BELANGRIJKE VEILIGHEIDSWAARSCHUWINGEN

OM HET RISICO OP LETSEL TE VERMINDEREN: Lees en begrijp alle veiligheidsinstructies en andere informatie in deze handleiding voordat u dit product gebruikt. Zorg ervoor dat iedereen die dit product gebruikt, dit doet.

Draag tijdens gebruik de juiste gehoorbescherming. Onder bepaalde omstandigheden en gebruiksduur kan lawaai van dit product bijdragen aan gehoorverlies.
Bewaar deze instructies en lees ze regelmatig voor gebruik en bij het instrueren van anderen.

Bij het gebruik van elektrische tuingereedschappen moeten altijd elementaire veiligheidsmaatregelen worden gevolgd om het risico op brand, elektrische schokken en persoonlijk letsel te verminderen, waaronder de volgende:
LEES ALLE INSTRUCTIES

ALGEMENE VEILIGHEID

VERVANGENDE ONDERDELEN
Gebruik bij onderhoud uitsluitend identieke vervangende onderdelen.

GEPOLARISEERDE STEKKERS - Om het risico op elektrische schokken te verminderen, heeft dit product een gepolariseerde stekker. Gepolariseerde verbindingen passen maar op één manier in elkaar. Zorg ervoor dat het stopcontact van het verlengsnoer brede en smalle gleuven heeft. Als de stekker niet volledig in het verlengsnoer past, draai de stekker dan om. Als het dan nog niet past, schaf dan een geschikt verlengsnoer aan. Als het verlengsnoer niet volledig in het stopcontact past, neem dan contact op met een gekwalificeerde elektricien om het juiste stopcontact te installeren. Verander de stekker op het gereedschap of het verlengsnoer op geen enkele manier.

VERMIJD GEVAARLIJKE OMGEVINGEN - Gebruik dit product niet op regenachtige, stormachtige, vochtige of natte locaties. Niet gebruiken in gasvormige of explosieve omgevingen. Motoren in deze producten vonken normaal gesproken en de vonken kunnen dampen ontsteken. Niet gebruiken in de regen.

HOUD KINDEREN OP AFSTAND - Alle bezoekers, kinderen en huisdieren moeten op veilige afstand van het werkgebied blijven.

KLEED U JUIST - Draag geen losse kleding of sieraden en draag beschermende haarkleding om lang haar in te sluiten. Ze kunnen vast komen te zitten in bewegende delen. Het gebruik van rubberen handschoenen en stevig schoeisel wordt aanbevolen bij het werken in de buitenlucht.

GEBRUIK EEN VEILIGHEIDSBRIL - Draag een veiligheidsbril met zijbeschermers of een veiligheidsbril die is gemarkeerd als voldoend aan de ANSI Z87.1-norm bij het gebruik van dit product. Gebruik een gezichts- of stofmasker als de omgeving stoffig is.

GEBRUIK HET JUISTE APPARAAT - Gebruik dit product niet voor andere werkzaamheden dan waarvoor het bedoeld is.

AARDFELEKSTROOMONDERBREKER (GFCI) bescherming moet worden geboden op het circuit of stopcontact dat wordt gebruikt voor de frees/cultivator. Er zijn stopcontacten beschikbaar met ingebouwde GFCI-beveiliging en deze kunnen worden gebruikt.

Om het risico op elektrische schokken te verminderen, uitsluitend gebruiken met een verlengsnoer dat bedoeld is voor gebruik buitenshuis, zoals een verlengsnoer van het snoertype SW-A, SOW-A, STW-A, STOW-A, SJW-A, SJOW-A, SJTW-A. of SJTOW-A.

VERLENGSNOER. Zorg ervoor dat uw verlengsnoer in goede staat verkeert. Wanneer u een verlengsnoer gebruikt, moet u ervoor zorgen dat deze zwaar genoeg is om de stroom te geleiden die uw product verbruikt. Een te klein verlengsnoer veroorzaakt een spanningsval in de lijn, wat resulteert in verlies van vermogen en oververhitting. De volgende tabel toont de juiste maat die u moet gebruiken, afhankelijk van de snoerlengte en de nominale stroomsterkte. Gebruik in geval van twijfel de volgende zwaardere maat. Hoe kleiner het meetnummer, hoe zwaarder het snoer.

Het is mogelijk om het verlengsnoer en het netsnoer in een knoop te leggen om te voorkomen dat ze tijdens gebruik losraken. Maak de knoop zoals afgebeeld en steek vervolgens het stekkeruiteinde van het netsnoer in het stopcontact van het verlengsnoer. Deze methode kan ook worden gebruikt om twee verlengsnoeren aan elkaar te knopen.

Gebruik een van de vasthoudriemen of connectoren voor stekkers en stopcontacten die in deze handleiding worden beschreven.

Vermijd onbedoeld starten – Draag een apparaat dat is aangesloten niet met uw vinger op de schakelaar. Zorg ervoor dat de schakelaar uit staat wanneer u de stekker in het stopcontact steekt.

MISBRUIK HET SNOER NIET - Draag dit product nooit aan het snoer en trek niet aan het snoer om het uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie en scherpe randen.

FORCEER HET APPARAAT NIET – Het zal het werk beter en met minder kans op letsel doen met de snelheid waarvoor het is ontworpen.

REIK NIET TE VER - Leid de frees/cultivator alleen in een wandeltempo. Houd te allen tijde een goede positie en evenwicht.

BLIJF ALERT - Let op wat u doet. Gebruik uw gezond verstand. Gebruik de frees/cultivator niet als u moe bent of onder invloed bent van drugs of medicijnen.

KOPPEL HET APPARAAT LOS – Koppel het apparaat los van de stroomvoorziening wanneer het niet in gebruik is, vóór onderhoud, bij het vervangen van accessoires zoals messen en dergelijke.

BERG EEN ONGEBRUIKTE EENHEID BINNEN OP - Wanneer de frees/cultivator niet in gebruik is, moet deze binnenshuis worden opgeslagen in een droge ruimte buiten het bereik van kinderen.

ONDERHOUD DE EENHEID MET ZORGVULDIGHEID - Houd schoon voor de beste prestaties en om het risico op letsel te verminderen. Volg de instructies voor het smeren en vervangen van accessoires. Inspecteer het snoer van het apparaat regelmatig en laat het repareren door een erkend servicebedrijf als het beschadigd is. Inspecteer het verlengsnoer regelmatig en vervang het als het beschadigd is. Houd de handgrepen droog, schoon en vrij van olie.

CONTROLEER OP BESCHADIGDE ONDERDELEN - Vóór verder gebruik van het product moet elk beschadigd onderdeel zorgvuldig worden gecontroleerd om vast te stellen of het goed zal werken en de beoogde functie zal vervullen. Controleer op uitlijning van bewegende delen, vastlopen van bewegende delen, breuk van onderdelen, montage en andere omstandigheden die de werking kunnen beïnvloeden. Elk beschadigd onderdeel moet correct worden gerepareerd of vervangen. Bel voor hulp onze klantenservice op 1-800-313-5111.

Houd handen en voeten uit de buurt van de messen.

DUBBELE ISOLATIE – De frees/cultivator heeft dubbele isolatie. Dit betekent dat alle externe metalen onderdelen geïsoleerd zijn van de elektrische voeding. Dit wordt bereikt door een isolatielaag aan te brengen tussen elektrische en mechanische onderdelen. De dubbele isolatie garandeert u de grootst mogelijke veiligheid.

Om het risico op elektrische schokken te verminderen, mag u de eenheid niet blootstellen aan water en de eenheid niet op natte grond gebruiken.

Om het risico op persoonlijk letsel te verminderen, mag u het apparaat niet gebruiken zonder beschermkappen.
Let op het verlengsnoer tijdens het gebruik van de frees/cultivator. Pas op dat u niet over het snoer struikelt. Leid het snoer altijd weg van de tanden.

OVERVERHITTINGBEVEILIGING - Als de frees/cultivator wordt geblokkeerd door een vreemd voorwerp of als de motor overbelast is, wordt de motor automatisch uitgeschakeld door de beveiliging. Laat de trekkerhendel los en wacht tot de motor is afgekoeld (ongeveer 15 minuten) voordat u de frees weer start.

De frees/cultivator kan omhoog springen en/of vooruit springen als de tanden extreem harde grond, bevroren grond of begraven obstakels zoals grote stenen, wortels of stronken raken.

Vervang een beschadigd snoer onmiddellijk.

VERLICHTING - Gebruik uw frees/cultivator alleen bij daglicht of goed kunstlicht.
Gebruik de frees/cultivator niet op een helling die te steil is voor een veilige bediening. Als u zich op een helling bevindt, vertraag dan en zorg ervoor dat u goed staat.
Voordat u de frees/cultivator start, moet u ervoor zorgen dat de tanden geen enkel object raken en vrij kunnen bewegen.
Houd de geleidestang stevig met beide handen vast. Gebruik de frees/cultivator nooit met één hand.

Gebruik de frees/cultivator niet in de buurt van ondergrondse elektriciteitskabels, telefoonlijnen, leidingen of slangen.
Als de frees/cultivator een vreemd voorwerp raakt, schakel deze dan onmiddellijk uit, wacht tot de tanden stoppen en controleer op schade. Repareer indien nodig voordat u opnieuw start.
Als de frees/cultivator abnormaal begint te trillen, schakel deze dan onmiddellijk uit en controleer de oorzaak.
Trillingen zijn over het algemeen een waarschuwing voor problemen.

RISICO OP SNIJDEN - Draag handschoenen en wees voorzichtig bij het schoonmaken of uitvoeren van onderhoud aan de frees/cultivator.
Schakel de frees/cultivator altijd uit, koppel deze los van de stroomvoorziening en wacht tot de tanden volledig tot stilstand zijn gekomen voordat u onderhoud of reparaties uitvoert.

De tanden stoppen niet onmiddellijk nadat de frees/cultivator is uitgeschakeld.

Risico op letsel. Steek geen handen, voeten of andere lichaamsdelen of kleding in de buurt van de roterende tanden.

California Proposition 65:
Dit product bevat chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken.

Sommige stof en vuil dat ontstaat door het gebruik van dit gereedschap kan chemicaliën bevatten waarvan de staat Californië weet dat ze kanker en geboorteafwijkingen of andere reproductieve schade veroorzaken. Enkele voorbeelden van deze chemicaliën zijn:

• chemicaliën in kunstmest
• verbindingen in insecticiden, herbiciden en pesticiden
• arseen en chroom uit chemisch behandeld hout

Uw risico op blootstelling aan deze chemicaliën varieert, afhankelijk van hoe vaak u dit type werk doet. Om uw blootstelling te verminderen, werkt u in een goed geventileerde ruimte en met goedgekeurde veiligheidsuitrusting, zoals stofmaskers die speciaal zijn ontworpen om microscopisch kleine deeltjes uit te filteren.

Kanker en reproductieve schade - www.P65Warnings.ca.gov.

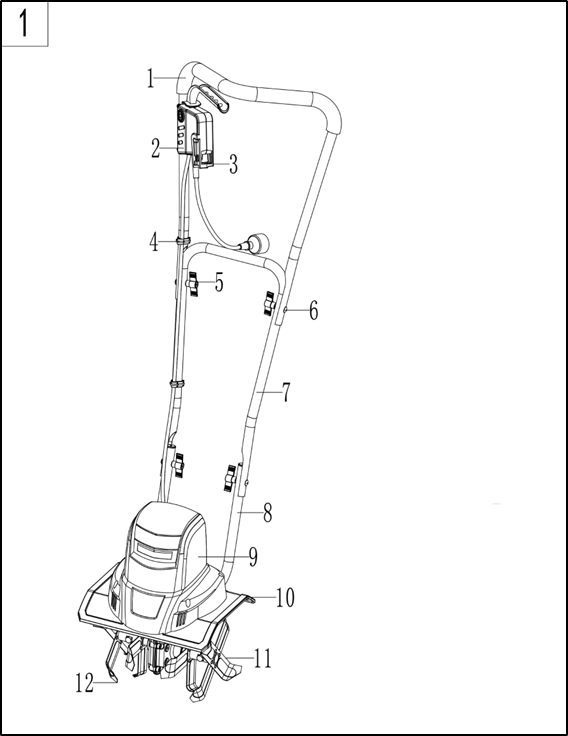

PRODUCTSPECIFICATIES

MONTAGE

Dit product moet worden gemonteerd.
Haal het product en alle accessoires voorzichtig uit de doos. Controleer of alle items die in de paklijst staan, zijn meegeleverd.
Inspecteer het product zorgvuldig om er zeker van te zijn dat er tijdens de verzending geen breuk of schade is opgetreden.
Gooi het verpakkingsmateriaal niet weg voordat u het product zorgvuldig hebt geïnspecteerd en naar tevredenheid hebt gebruikt.

PAKLIJST

• Grondfrees
• Bovenste handgreep
• Middelste handgreep
• Hardwarezak
• Gebruiksaanwijzing

Gebruik dit product niet als er onderdelen beschadigd of ontbreken, totdat de onderdelen zijn vervangen. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.
Als er onderdelen beschadigd zijn of ontbreken, bel dan de klantenservice op 1-800-313-5111 voor hulp.

Sluit de stroomvoorziening pas aan als de montage is voltooid. Het niet naleven hiervan kan leiden tot onbedoeld starten en mogelijk ernstig persoonlijk letsel.

Probeer dit product niet aan te passen of accessoires te maken die niet aanbevolen worden voor gebruik met dit product. Een dergelijke wijziging is misbruik en kan leiden tot een gevaarlijke situatie die mogelijk ernstig persoonlijk letsel tot gevolg kan hebben.

Dit product moet voor gebruik correct worden gemonteerd.

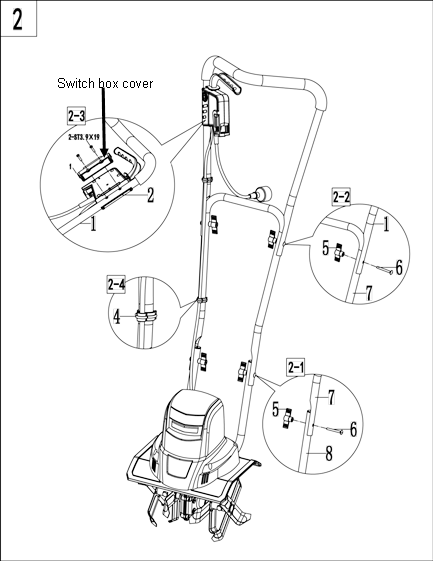

1. Bevestig het middelste handgreepgedeelte (7) aan de onderste handgreepgedeelten (8) met behulp van de twee meegeleverde M6x45-bouten (6) en vleugelmoeren (5). (Afb. 2-1)
2. Bevestig het bovenste handgreepgedeelte (1) aan het middelste handgreepgedeelte (7) met behulp van de twee meegeleverde M6x45-bouten (6) en vleugelmoeren (5) (Afb. 2-2).
3. Verwijder de schakelkastdeksel aan de achterkant van de schakelkast.
4. Installeer de schakelkast en de voedingskabel op het bovenste handgreepgedeelte met behulp van de twee meegeleverde bouten (3,9x19). (Afb. 2-3)
5. Gebruik de twee meegeleverde kabelklemmen (4) om het snoer vast te zetten. (Afb. 2-4)

BEDIENING

STARTEN:
Maak het verlengsnoer vast in de snoerhouder. De lus van het verlengsnoer moet lang genoeg zijn om de snoerhouder vrij van de ene naar de andere kant te kunnen schuiven. Steek het verlengsnoer in de stekker van het netsnoer op de grondfrees. (Zie afb. 3)

Verplaats de grondfrees/cultivator naar de werkplek voordat u de motor start.

Start de grondfrees niet als er een persoon of voorwerp direct in de baan staat.
Houd de grondfrees/cultivator stevig vast tijdens het starten. De frezen trekken de grondfrees/cultivator tijdens het gebruik naar voren. Laat de frezen langzaam zakken in de grond die bewerkt moet worden.

Starten
Om de grondfrees/cultivator te starten, drukt u op de veiligheidsknop (A) op de veiligheidsschakelaar en houdt u deze vast terwijl u de hendel (B) omhoog en tegen de handgreep trekt. De motor start en de frezen beginnen te draaien. (Zie afb. 4) Om de grondfrees/cultivator te stoppen, laat u gewoon de hendel los.

Verwijder voor gebruik alle zichtbare stenen of andere vreemde voorwerpen uit het gebied.

Schakel de motor uit en wacht tot de frezen volledig tot stilstand zijn gekomen voordat u de grondfrees/cultivator van de ene naar de andere plaats verplaatst. Zorg ervoor dat de frezen de grond niet raken tijdens het verplaatsen van de grondfrees/cultivator. De frezen en de unit zelf kunnen beschadigd raken, zelfs als de motor is uitgeschakeld.
Gebruik de grondfrees/cultivator voor het bewerken van grasland, het voorbereiden van zaaibedden en voor het cultiveren van tuinen en bloemperken. De grondfrees/cultivator kan ook kleine gaten graven voor het planten van jonge boompjes of potplanten.
Om grasland te bewerken of diep te frezen, laat u de frezen de grondfrees/cultivator naar voren trekken tot het einde van het bereik van uw arm en trekt u deze vervolgens stevig naar u toe terug. U behaalt de beste resultaten door deze herhaaldelijk naar voren te laten bewegen en terug te trekken.
Door de grondfrees/cultivator naar u toe te trekken, graven de frezen dieper en agressiever.
Neem extra voorzorgsmaatregelen bij het achteruitgaan en bij het terugtrekken van de grondfrees/cultivator naar u toe om te voorkomen dat u struikelt.
Als de grondfrees/cultivator diep genoeg graaft om op één plek te blijven staan, wiebelt u er voorzichtig van links naar rechts mee totdat deze weer naar voren begint te bewegen.
Laat de grondfrees/cultivator nooit over het verlengsnoer gaan. Zorg ervoor dat het snoer zich altijd in een veilige positie achter u bevindt.
Ga bij het werken op hellingen altijd diagonaal ten opzichte van de helling staan om een stevige, veilige basis te behouden. Werk niet op extreem steile hellingen.

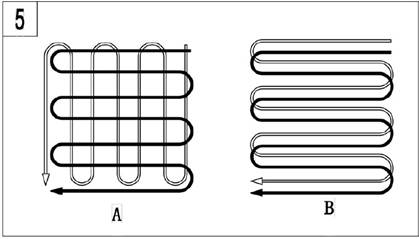

Voor het voorbereiden van zaaibedden raden we aan om een van deze freespatronen te gebruiken: (Zie afb. 5)

Freespatroon A– Maak twee bewerkingen over het te frezen gebied, de tweede in een rechte hoek ten opzichte van de eerste.
Freespatroon B– Maak twee bewerkingen over het te frezen gebied, waarbij de tweede de eerste overlapt.

Vreemde voorwerpen verwijderen:
Tijdens het gebruik kan er een steen of wortel in de frezen vast komen te zitten, of lang gras of onkruid kan om de freesas gewikkeld raken. Om de frezen of de freesas vrij te maken, laat u de hendel los, wacht u tot de frezen volledig tot stilstand zijn gekomen en trekt u de stekker van de grondfrees/cultivator uit het stopcontact. Verwijder de vreemde voorwerpen van de frezen of de freesas. Om het verwijderen van lang gras of onkruid van de freesas te vereenvoudigen, verwijdert u een of beide sets frezen. Zie Frees verwijderen en installeren.

ONDERHOUD

Koppel de stroomvoorziening los voordat u onderhoudswerkzaamheden uitvoert. Het niet opvolgen van deze waarschuwing kan leiden tot ernstig persoonlijk letsel.
Controleer voor elk gebruik het verlengsnoer op tekenen van schade of veroudering. Vervang de kabel als deze gebarsten, gespleten of anderszins beschadigd is. Controleer de staat van de frezen en zorg ervoor dat alle schroefdraadverbindingen goed vastzitten. Als de frezen bot of stomp worden, slijp ze dan of vervang ze. Bel onze klantenservice op 1-800-313-5111 voor hulp.
Smeer de frezen en de as één keer per seizoen. Controleer aan het einde van het seizoen de grondfrees/cultivator op schade voordat u deze opbergt. Repareer of vervang beschadigde of gebroken onderdelen.

Maak de grondfrees/cultivator altijd na elk gebruik schoon. Het niet goed reinigen kan leiden tot schade aan de grondfrees/cultivator of leiden tot slechte prestaties.
Reinig de onderkant van de motorsteunplaat en de behuizing rond de frezen met een schuurborstel en een zachte doek die is bevochtigd met een mild mengsel van zeep en water. Gebruik nooit een waterslang om de grondfrees schoon te maken! Gebruik een stijve borstel of een vochtige doek om grond en vuil van de transmissie en frezen te verwijderen. Reinig de ventilatieopeningen op de motorbehuizing en verwijder eventueel achtergebleven gras of vuil. Zodra deze is gereinigd, veegt u de frezen en de as droog en brengt u een lichte olielaag aan om roest te voorkomen.
Onderhoud van de frezen: Versleten frezen leiden tot slechte prestaties en overbelasting van de motor. Controleer de frezen voor elk gebruik. Slijp of vervang de frezen door nieuwe wanneer dat nodig is. Bel 1-800-313-5111 voor hulp.

Verwondingen kunnen optreden tijdens het werken aan de frezen. Draag beschermende handschoenen.

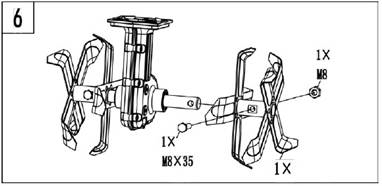

Frees verwijderen en installeren (Afb. 6)
Om de complete frees van de as te verwijderen, verwijdert u de M8 X 40 zeskantbout van de as. Verwijder de frees van de as.
Voer de bovenstaande stappen in omgekeerde volgorde uit om de frezen te installeren.

Vervang versleten of beschadigde onderdelen alleen door originele vervangingsonderdelen. Onderdelen van een andere grondfrees/cultivator passen mogelijk niet goed, waardoor een onveilige situatie ontstaat.
Zorg ervoor dat alle beschermende apparaten vastzitten en in goede staat verkeren. Repareer of vervang indien nodig.

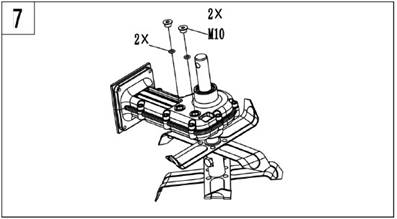

Smering (Afb. 7): De tandwielaandrijving van de frezen is in de fabriek voorzien van vet. Het is niet nodig om het vetniveau te controleren en het wordt ook niet aanbevolen om tijdens de eerste 2 jaar van gebruik vet toe te voegen. Volg na het tweede seizoen van gebruik de onderstaande aanwijzingen:

De aftapschroefpluggen bevinden zich aan de rechterkant van de transmissiebehuizing. Leg de grondfrees/cultivator op de linkerzijde en reinig de transmissie van vuil voordat u de aftapschroefpluggen verwijdert. Verwijder indien nodig de frezen om beter toegang te hebben tot de aftapschroefplug. Gebruik een 5 mm inbussleutel om de pluggen los te schroeven.
Voeg met behulp van een knijpfles of -tube ongeveer 70 ml (2,4 oz.) auto-versnellingsbakolie toe. Niet te vol gieten. Wanneer u klaar bent, installeert u beide aftapschroefpluggen terug in de transmissie.

OPSLAG

Bewaar de grondfrees/cultivator op een droge, schone plaats buiten bereik van kinderen. Zorg er tijdens langere opslagperioden voor dat de grondfrees/cultivator beschermd is tegen corrosie en roest.
Veeg aan het einde van het seizoen, of als de grondfrees/cultivator langer dan een maand niet wordt gebruikt, alle metalen oppervlakken af met een met olie geïmpregneerde doek om ze te beschermen tegen corrosie of spuit ze in met een fijne olielaag. Klap de bovenste handgreep omlaag en bewaar de grondfrees/cultivator op een geschikte plaats.

PROBLEEMOPLOSSING

BEL ONS EERST!!
Bel ons eerst met vragen over het bedienen of onderhouden van uw grondfrees op 1-800-313-5111 tussen 8:00 uur en 17:00 uur Eastern Standard Time, of krijg hulp op www.americanlawnmower.com.

ONDERDELEN EN SERVICE

Voor onderdelen of service kunt u bellen met 1-800-313-5111 of ons online bezoeken op www.americanlawnmower.com. Zorg ervoor dat u alle relevante informatie verstrekt wanneer u belt of ons bezoekt.

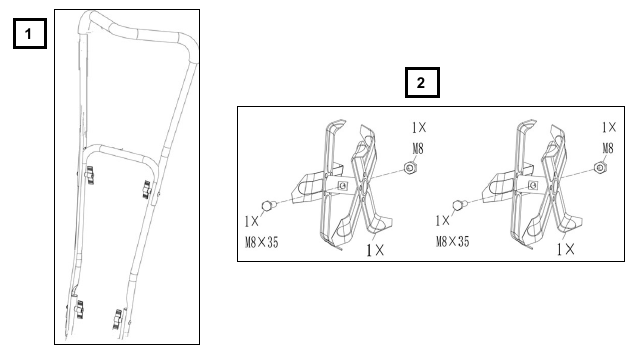

REPARATIEONDERDELEN (KITS/ARTIKELEN)
Het model-/serienummer van dit gereedschap staat op een plaat of label dat aan de behuizing is bevestigd. Noteer het serienummer in de ruimte hieronder.
MODELNUMMER TC70065
SERIENUMMER__

Vermeld altijd het modelnummer wanneer u kits/artikelen voor dit gereedschap bestelt.

BEL ONS EERST!!
Bel ons eerst met vragen over het bedienen of onderhouden van uw grondfrees op 1-800-313-5111 tussen 8:00 uur 's ochtends en 5:00 uur 's middags Eastern Standard Time, of krijg hulp op www.americanlawnmower.com.
