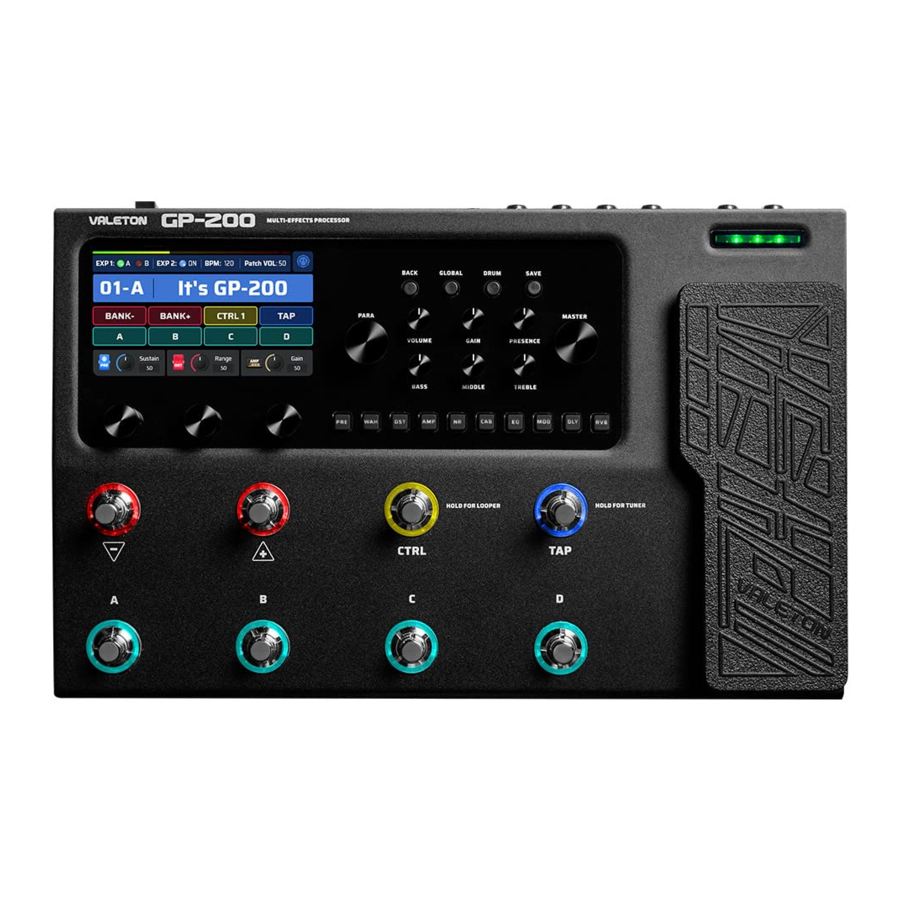

Valeton GP-200 Handleiding

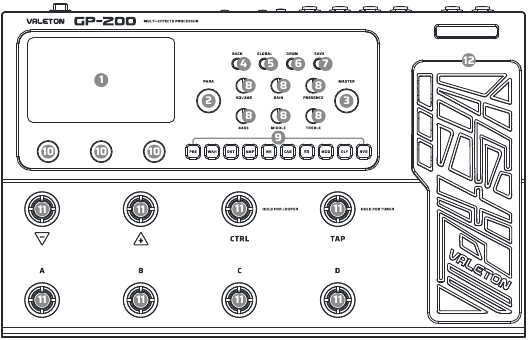

Paneelintroductie
- LCD-scherm
Het 4,3-inch kleurenscherm toont de patchnummers, patchnaam en andere bedieningsinformatie van de GP-200. - PARA-knop (met enterknop)
Draai om menu's te selecteren en parameters aan te passen. - MASTER-knop
Draai om het hoofdvolume van de GP-200 te regelen. - BACK-knop
Druk om terug te keren naar het vorige scherm. - GLOBAL-knop
Druk om het menu Global Setting (Globale instellingen) te openen, waar u de globale parameters van de GP-200 kunt bewerken. - DRUM-knop
Druk om de drum te laten spelen. Houd ingedrukt om het menu Drum Machine Edit (Drummachine bewerken) te openen, waar u de drumparameters (stijl, ritme, volume) kunt bewerken. - SAVE-knop
Wanneer een patch is gewijzigd, toont het hoofdscherm een symbool om aan te geven dat de parameter is gewijzigd. Gebruik de SAVE-knop om de patch op te slaan, te hernoemen of te kopiëren. Druk nogmaals op de SAVE-knop om de gewijzigde parameter op te slaan. - AMP-knoppen
Bedien de AMP-module in real-time net als een echte versterker. - Module-knoppen
Druk om het menu Edit Settings (Instellingen bewerken) van de module te openen. Houd ingedrukt om de module in/uit te schakelen. - Sneltoegangsknoppen
Draai om parameters in het onderste deel van het scherm aan te passen. De functie van elke knop varieert afhankelijk van de parameter op het scherm. - 8 voetschakelaars
Gebruik om patches te wijzigen, effecten in/uit te schakelen, tap tempo in te stellen, enz. - Expressiepedaal

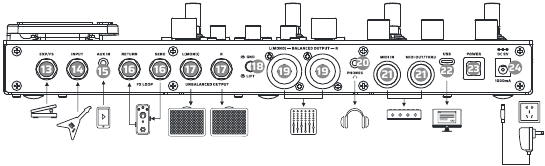

Gebruik om de parameter van een of meer effecten te regelen. - EXP/FS-aansluiting
1/4" TRS-ingang, voor het aansluiten van een externe expressiepedaal/voetschakelaarcontroller. - INPUT-aansluiting
1/4" mono-ingang voor gitaar of andere instrumenten. - AUX IN-aansluiting
1/8" TRS-ingang voor het aansluiten van een audiospeler en meespelen (of opnemen). - FX LOOP (SEND/RETURN)-aansluiting
Deze 1/4"-aansluitingen kunnen worden gebruikt als FX-loop voor het invoegen van externe stompboxen in uw geluid. - UNBALANCED OUTPUT (L voor mono-uitgang)
Gebruik 1/4" TS-kabels om aan te sluiten op uw gitaarversterker, FRFR-luidspreker(s) of ander afspeelsysteem. Wanneer u een enkele versterker of luidspreker gebruikt, sluit u alleen de L (MONO)-aansluiting aan. - GND/LIFT-schakelaar
Zet de GND/LIFT-schakelaar op GND om de aardverbinding van de twee XLR-connectoren (Ground Lift) te verbreken om ruis veroorzaakt door de aardlus te voorkomen. In de stand LIFT wordt de XLR-lijn normaal geaard. - BALANCED OUTPUT (L voor mono-uitgang)
Gebruik gebalanceerde XLR-kabels om aan te sluiten op uw studioapparatuur, mixer, PA of FRFR-luidspreker(s). Wanneer u een enkele versterker of luidspreker gebruikt, sluit u alleen de L (MONO)-aansluiting aan. - PHONES-aansluiting
1/8" TRS-uitgang voor het aansluiten van een hoofdtelefoon. - MIDI-aansluitingen
Sluit hier een extern MIDI-apparaat aan. - USB-aansluiting
Door USB 2.0 Type-C aan te sluiten op Mac- en Windows-computers, functioneert de GP-200 ook als een hoogwaardige audio-interface met ingebouwde DI-, Re-amping- en MIDI-functionaliteit. - POWER-schakelaar
Zet de stroom aan. - DC 9V-aansluiting
Stroomvereisten: DC 9V, 1000mA,
Schermintroductie
- Patchnummer
- Patchnaam
- Patchvolumemonitor
- Patch BPM
- Patch Volume
- EXP pedaalstand
- Patchstatus
- Drumstatus
- Huidige voetschakelaarinstelling
- Snelle aanpassing paras
Specificaties
A/D/A Converter: 24-bit high performance audio
Sampling Frequency: 44.1 kHz SNR: 110dB
Module: 11, can be used simultaneously
Patch Memory: 256 Patch slots, 100 Factory Patches
Looper: 180 seconds of record time
Drum Machine: 100 Patterns
MIDI(IN/OUT/THRU): 5-pin MIDI connectors
Analog Input Connections
Guitar Input: 1/4" Unbalanced (TS)
Input Impedance: 4.7M Ohms (A.GT),
1M Ohms (E.GT), 10k Ohms (Line)
Return Input: 1/4" Unbalanced (TS)
Return Input Impedance: 100k Ohms
Aux Input: 1/8" Stereo (TRS)
Aux Input Impedance: 10k Ohms
Analog Output Connections
L/R Unbalanced Outputs: 1/4' TS jacks
L/R Unbalanced Output Impedance: 1k Ohms
L/R Balanced Outputs: XLR jacks
L/R Output Impedance: 1k Ohms
Send Output: 1/4" Unbalanced (TS)
Send Output Impedance: 1k Ohms
Headphone Output: 1/8" Stereo (TRS)
Headphone Output Impedance: 22 Ohms
Digital Connections
USB Port: USB 2.0 Type-C Port
USB Recording Specification
Sample Rate: 44.1 kHz
Bit Depth: Supports 16-bit or 24-bit
Size and weight
Dimensions: 345mm(W) x 220mm(D) x 62.5mm(H)
Unit Weight: 2.37kg
Power
Power Requirements: DC 9V, 1000mA,
Aan de slag
- Sluit uw apparaat aan. Sluit uw gitaar aan op de input jack van de GP-200 en leid een kabel van de UNBALANCED OUTPUT L (MONO) naar uw versterker.
Onthoud alstublieft:- Houd het volume van uw versterker laag.
- Sluit uw kabel aan op de FX Loop Return van de versterker, indien aanwezig.
- Draai de GP-200 MASTER-knop helemaal omlaag, sluit vervolgens de voeding aan en schakel de GP-200 in.
- Stem uw snaren. Houd de voetschakelaar TAP (HOLD FOR TUNER) ingedrukt om het Tuner-scherm te openen. Tokkel elke snaar en stem deze totdat de toonhoogte het midden van het scherm bereikt en groen wordt. Wanneer alle snaren zijn gestemd, tikt u nogmaals op een van de voetschakelaars om de tuner te verlaten.
- Selecteer een patch. Tik op voetschakelaar A, B, C, D en kies een patch die u bevalt. Tik op voetschakelaar BANK- om terug te gaan door de banken en tik op voetschakelaar BANK+ om vooruit te gaan door de banken.
※ In het belang van productverbetering kunnen de specificaties en/of de inhoud van producten (inclusief maar niet beperkt tot uiterlijk, verpakkingsontwerp, handleidinginhoud, accessoires, afmetingen, parameters en beeldscherm) zonder voorafgaande kennisgeving worden gewijzigd. Neem contact op met uw lokale leverancier voor exacte aanbiedingen. Specificaties en kenmerken (inclusief maar niet beperkt tot uiterlijk, kleuren en afmetingen) kunnen per model verschillen als gevolg van omgevingsfactoren, en alle afbeeldingen zijn illustratief.
Scan de QR-code voor GP-200-software.
Referenties
Download handleiding
Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.
Download Valeton GP-200 Handleiding
