Valeton GP-100 Handleiding

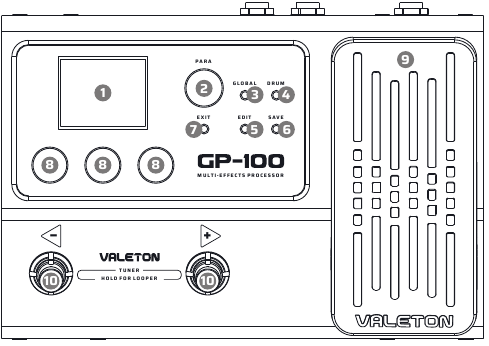

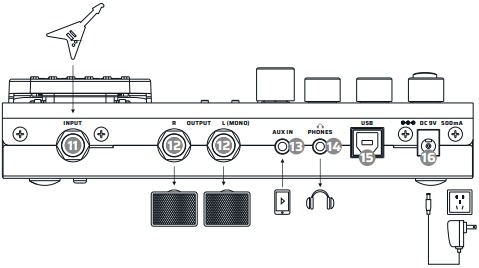

Paneelintroductie

1. LCD-scherm
   Dit scherm toont de patchnummers, de patchnaam en andere bedieningsinformatie van de GP-100.
2. PARA-knop (met enter-knop)
   Door aan deze knop te draaien of erop te drukken, kunt u menu's wijzigen en parameters aanpassen.
3. GLOBAL-knop
   Druk op deze knop om naar het menu Algemene instellingen te gaan, waar u de algemene parameters van de GP-100 kunt bewerken.
4. DRUM-knop
   Druk op deze knop om de drum te spelen. Houd deze knop ingedrukt om naar het menu Drum Machine Edit te gaan, waar u de drumparameters (stijl, ritme en volume) kunt bewerken. Druk in het menu Drum Machine Edit op de DRUM-knop of de PARA-knop om de drummachine in/uit te schakelen.
5. EDIT-knop
   Druk in een menu op deze knop om naar het menu Bewerken te gaan.
6. SAVE-knop
   Wanneer een patch is gewijzigd, toont het hoofdscherm een ​​*-symbool om aan te geven dat de parameter is gewijzigd. Gebruik de SAVE-knop om de patch op te slaan, te hernoemen of te kopiëren. Druk nogmaals op deze knop om de gewijzigde parameter op te slaan.
7. EXIT-knop
   Druk in een menu op deze knop om terug te keren naar het vorige menu.
8. Sneltoegangsknoppen
   Gebruik deze om parameters in het onderste deel van het scherm aan te passen. Elke knop heeft een andere functie, afhankelijk van de parameter op het scherm.
9. Expressiepedaal
   Gebruik deze om de parameter van een of meerdere effecten te regelen, inclusief het uitgangsvolume.
10. [-] Voetschakelaar / [+] Voetschakelaar
    Deze voetschakelaars worden gebruikt voor het bedienen van de tuner, het scrollen door patches, het starten/stoppen/opnemen van zinnen en andere functies. Hun functie is afhankelijk van de voetschakelaarmodus die u momenteel gebruikt.
11. INPUT-aansluiting
    1/4" mono audio-aansluiting, voor het aansluiten van een gitaar.
12. OUTPUT L / OUTPUT R-aansluiting
    1/4" TS-uitgangsinterfaces kunnen worden geconfigureerd voor mono- of stereobewerking. Gebruik ze om verbinding te maken met een enkele gitaarluidspreker, een paar stereo-gitaarluidsprekers of rechtstreeks met de ingang van een PA- of opnameapparaat.
13. AUX IN-aansluiting
    1/8" TRS-ingang voor het aansluiten van externe apparaten (telefoon, MP3-speler) om te oefenen en te jammen.
14. PHONES-aansluiting
    1/8" TRS-uitgang voor het aansluiten van een hoofdtelefoon.
15. USB-aansluiting
    USB 2.0 Type-B maakt verbinding met uw computer voor gebruik met GP-100-software of maakt verbinding met uw computer/smartphone als een USB-audio-interface.
16. DC 9V-aansluiting
    Stroomvereisten: DC 9V, 500mA.

Schermintroductie

1. Patchnummer
2. Patchnaam
3. Voetschakelaarmodus
4. Mastervolume
5. Patch BPM
6. Patchvolume
7. EXP-pedaalstatus
8. Patchstatus
9. Drumstatus

Aan de slag

1. Sluit uw apparaat aan. Sluit uw gitaar aan op de ingangsaansluiting van de GP-100 en leid een kabel van de UNBALANCED OUTPUT L naar uw versterker.
   Onthoud alstublieft:
   1. Houd het volume van uw versterker laag.
   2. Sluit uw kabel aan op de FX Loop Return van de versterker als deze er een heeft.
2. Draai de volumeknop van de GP-100 helemaal naar beneden, sluit vervolgens de voeding aan en schakel de GP-100 in.
3. Stem uw snaren. Druk op de voetschakelaar [-] en [+] om het Tuner-scherm te openen. Tokkel elke snaar en stem deze totdat de toonhoogte het midden van het scherm bereikt en groen wordt. Wanneer alle snaren zijn gestemd, tikt u nogmaals op een van de voetschakelaars om de tuner te verlaten.
4. Selecteer een patch. Tik op de voetschakelaar [-] of [+] om een patch te kiezen die u bevalt.

Specificaties

Technische specificaties
A/D/A-converter: 24-bits audio met hoge prestaties
Samplingsfrequentie: 44,1 kHz
SNR: 110dB
Maximum aantal gelijktijdige effecten: 9
Presetgeheugen: 99 gebruikerspatches/99 fabriekspatches
Looper: 90 seconden opnametijd
Drummachine: 100 patronen

Analoge ingangsaansluitingen
Gitaaringang: 1/4" ongebalanceerd (TS)
Ingangsimpedantie: 1M Ohm
Aux-ingang: 1/8" stereo (TRS)
Aux-ingangsimpedantie: 10k Ohm

Analoge uitgangsaansluitingen
Links/rechts uitgangen: 1/4" ongebalanceerd (TS)
Links/rechts uitgangsimpedantie: 1k Ohm
Hoofdtelefoonuitgang: 1/8" stereo (TRS)
Hoofdtelefoonuitgangsimpedantie: 47 Ohm

Digitale verbindingen
USB-poort: USB 2.0 Type-B-poort

USB-opnamespecificatie
Samplefrequentie: 44,1 kHz
Bitdiepte: ondersteunt 16-bits of 24-bits

Afmetingen en gewicht
Afmetingen: 198 mm (B) x 134 mm (D) x 28 mm (H)
Gewicht eenheid: 800 gram

Stroom
Stroomvereisten: DC 9V, 500mA

Scan de QR-code voor GP-100-software.

www.valeton.net

Referenties

• valeton

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Valeton GP-100 Handleiding
