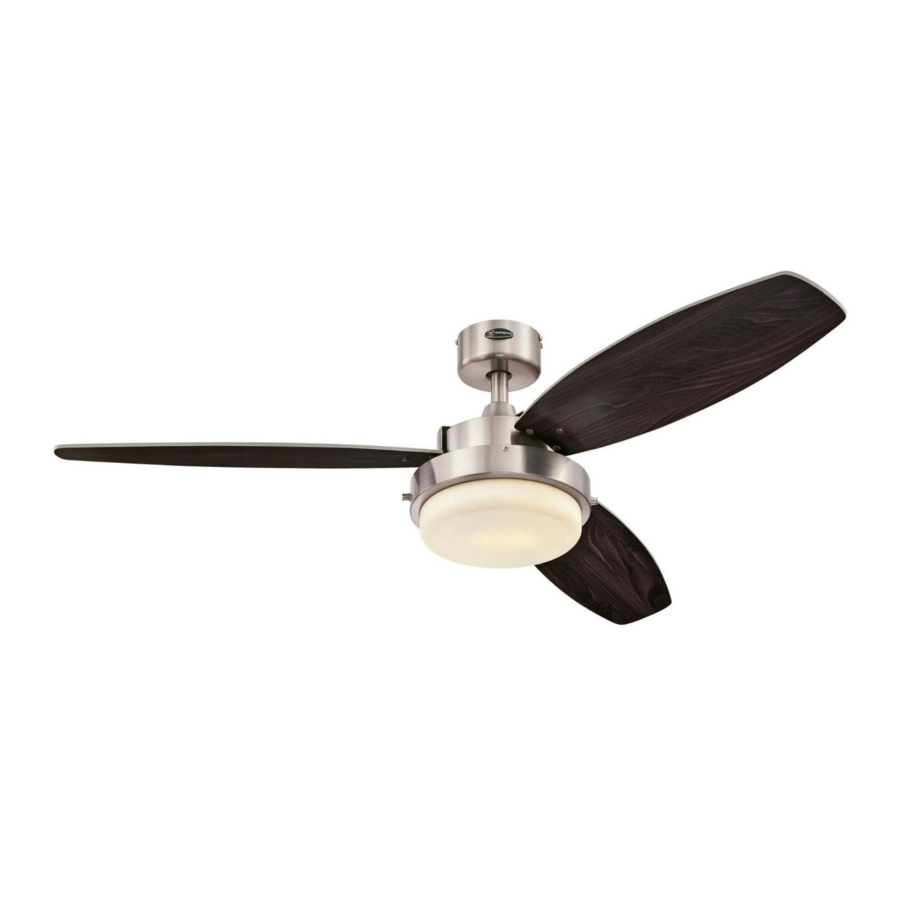

Westinghouse Alloy-handleiding

KENMERKEN

MONTAGE MET VERLENGSTUK

Voor normale plafonds
MONTAGE OP HELLEND PLAFOND

Mogelijk is een langer verlengstuk nodig (apart verkrijgbaar)
Opmerking: ga voor montage op een hellend plafond naar westinghouselighting.com voor speciaal ontworpen baldakijnsetopties.

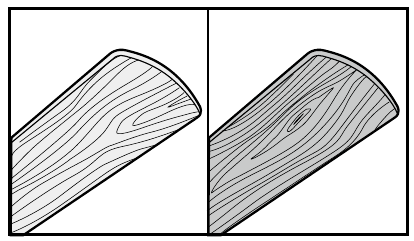

COMBI-BLAD
Combi-bladen hebben twee hoogwaardige afwerkingen op één blad. Selecteer de afwerking die het beste bij uw interieur past, of verander de stijl door het blad om te draaien.
OPMERKING: de afwerkingen van de combi-bladen variëren, afhankelijk van het model.

VOORBEREIDING OP DE INSTALLATIE

1. Pak de ventilator voorzichtig uit en controleer of alle onderdelen aanwezig zijn. Schakel de stroom uit bij de zekeringkast om elektrische schokken te voorkomen.

2. Gebruik een metalen aansluitdoos die geschikt is voor de ondersteuning van de ventilator (moet 15,8 kg kunnen dragen). Voordat u de ventilator aan de aansluitdoos bevestigt, moet u ervoor zorgen dat de aansluitdoos met minstens twee punten stevig is vastgemaakt aan een structureel plafonddeel (een losse doos zorgt ervoor dat de ventilator wiebelt).


MONTAGE VAN DE BEVESTIGINGSBEUGEL

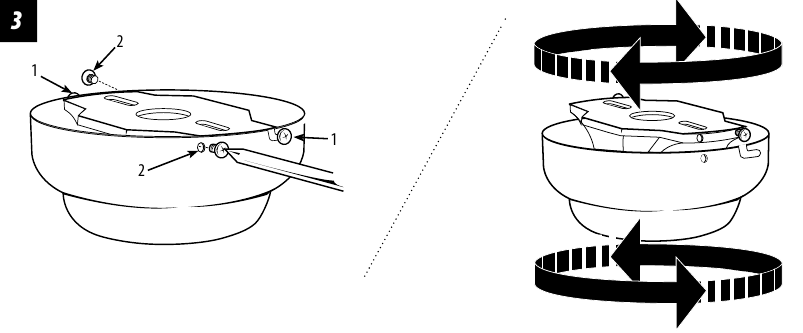

3. Verwijder de schroeven uit de twee passende gaten (2) op de kap. Draai de schroeven in de passende sleuven (1) op de kap los (niet verwijderen). Draai de montagebeugel en verwijder deze uit de kap.


4. Installeer de montagebeugel op de aansluitdoos in het plafond met behulp van de schroeven en ringen die bij de aansluitdoos zijn geleverd.


MONTAGEOPTIES

5. Choose a MOunTinG OPTiOn Elija una OPCión dE MOnTAjE
   nOrMAL dOWnrOd OPTiOn
   Als u de verlengstang installeert die bij de ventilator is geleverd, gaat u verder met stap 6.
   EXTEndEd dOWnrOd OPTiOn
   Als u installeert met een langere verlengstang dan bij de ventilator is geleverd, gaat u verder met stap 8.

NORMALE VERLENGSTANGOPTIE

6. Plaats de verlengstang (1) in de kap (2) en de koppelingsafdekking (3). Voer de motordraden door de verlengstang (1).

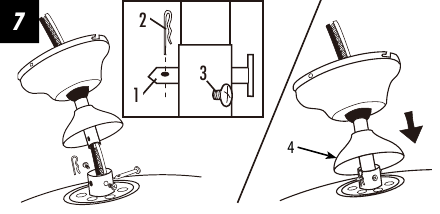

7. Steek de verlengstang in de verlengstangkoppeling. Zorg ervoor dat u het gat in de verlengstang uitlijnt met het gat in de verlengstangkoppeling. Installeer de kruispen (1) door de koppeling en de verlengstang. Steek de borgpen (2) in de kruispen totdat deze vastklikt. Draai de stelschroeven (3) in de koppeling vast. Schuif de koppelingsafdekking (4) over de verlengstangkoppeling. Ga naar, stap 11.


VERLENGDE VERLENGSTANGOPTIE

8. Schuif de verlengstangkogel (1) van de verlengstang en verwijder de pen (2).

9. Maak de verlengstangkogel (1) los van de verlengstang (2) door de stelschroef (3) te verwijderen.


10. Plaats de pen terug in de verlengde verlengstang en schuif de verlengstangkogel naar de bovenkant van de verlengstang. Plaats de stelschroef terug om de kogel aan de verlengstang te bevestigen. Opmerking: sommige verlengde verlengstangen hebben een voorgeboord gat voor de stelschroef. Als er een voorgeboord gat aanwezig is in de verlengde verlengstang, draai dan de stelschroef vast in het voorgeboorde gat in de verlengde verlengstang. Als er geen voorgeboord gat in de verlengde verlengstang zit, draai dan de stelschroef tegen de verlengstang aan om de verlengstangkogel vast te zetten. Ga naar, stap 6.


BLADINSTALLATIE

11. Bevestig de bladbeugels aan de bladen met behulp van de bladbeugelschroeven (1), stoffen ringen (2) en moeren (3).

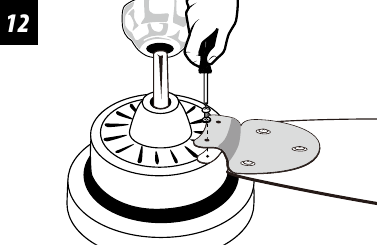

12. Bevestig de bladconstructie aan de motor met behulp van de geluiddempende motorpakkingen en de meegeleverde motorschoeven. Draai de schroeven stevig vast.


MONTAGE

13. Til de ventilator voorzichtig op de montagebeugel. Draai de ventilator totdat de inkeping op de verlengstangkogel (1) in de ribbel op de montagebeugel (2) valt. Dit maakt het mogelijk om de bedrading handsfree aan te sluiten.

14. Terwijl de beugel de ventilator vasthoudt, maakt u de elektrische aansluitingen met behulp van de volgende stap voor bedradingsinstructies.


BEDRADINGSMOGELIJKHEDEN

15. PuLL CHAin WirinG OPTiOn
    Volg het bovenstaande schema om de bedrading aan te sluiten voor de bediening van de ventilatortrekketting.

16. WALL COnTrOL WirinG OPTiOn
    Volg het bovenstaande schema om de bedrading aan te sluiten voor wandbediening.


BEVESTIGEN AAN HET PLAFOND

17. Schuif bij ventilatoren met verlengstuk de kap omhoog naar de montagebeugel.
    De kap heeft twee passende sleuven (1) en twee passende gaten (2). Plaats beide sleuven op de kap direct onder en in lijn met twee schroeven in de montagebeugel (3). Til de kap op, zodat de twee schroeven in de passende sleuven kunnen glijden. Draai de kap totdat beide schroeven van de montagebeugel in de uitsparingen van de sleuven vallen. Draai de schroeven stevig vast. Plaats twee schroeven in de passende gaten van de kap en draai ze vast om de kap aan de montagebeugel te bevestigen.


INSTALLATIE VAN DE VERLICHTING

18. Installeer de lampen (niet inbegrepen).

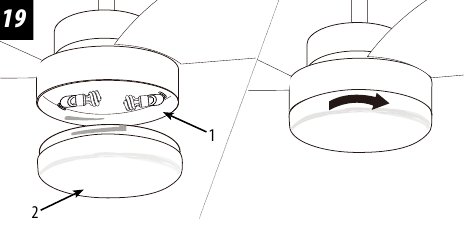

19. Zoek de inkepingen op de hals van het glas (2) en lijn deze uit met de uitsteeksels van de verlichtingsset (1). Til het glas omhoog zodat de uitsteeksels in de inkepingen op het glas vallen en draai het glas met de klok mee om het vast te zetten.

20. Monteer decoratieve hangers en verlengkettingen van de hardwarezak aan de ventilatortrekkettingen door het uiteinde van de ketting in de kettingkoppeling te steken. Controleer of de kettingen worden vastgehouden door beide kettingen lichtjes in de koppeling te trekken.


WERKING EN ONDERHOUD

Werking
Schakel de stroom in en controleer de werking van de ventilator. De trekketting regelt de ventilatorsnelheden als volgt: 1 keer trekken - hoog; 2 keer trekken - gemiddeld; 3 keer trekken - laag; 4 keer trekken - uit.
Snelheidsinstellingen voor warm of koud weer zijn afhankelijk van factoren zoals de grootte van de kamer, de hoogte van het plafond, het aantal ventilatoren enzovoort. De schuifschakelaar regelt de richting, vooruit of achteruit.
Warm weer/onderpositie - (Vooruit) De ventilator draait tegen de klok in. Een neerwaartse luchtstroom creëert een verkoelend effect, zoals weergegeven in afbeelding A.

Hierdoor kunt u uw airconditioner op een hogere temperatuur instellen zonder dat dit ten koste gaat van uw comfort.
Koud weer/bovenpositie - (Achteruit) De ventilator draait met de klok mee. Een opwaartse luchtstroom verplaatst warme lucht van het plafond, zoals weergegeven in afbeelding B.

Hierdoor kunt u uw verwarming op een lagere stand instellen zonder dat dit ten koste gaat van uw comfort.
OPMERKING: Schakel de ventilator uit en wacht tot deze stopt voordat u de instelling van de schuifschakelaar voor vooruit/achteruit wijzigt.

Onderhoud

1. Vanwege de natuurlijke beweging van de ventilator kunnen sommige verbindingen losraken. Controleer de steunverbindingen, beugels en bladbevestigingen twee keer per jaar. Zorg ervoor dat ze stevig vastzitten.
2. Reinig uw ventilator periodiek om het nieuwe uiterlijk jarenlang te behouden. Gebruik geen water bij het reinigen. Dit kan de motor of het hout beschadigen of mogelijk een elektrische schok veroorzaken.
3. Gebruik alleen een zachte borstel of een pluisvrije doek om krassen op de afwerking te voorkomen. De beplating is afgedicht met een laklaag om verkleuring of aantasting te minimaliseren.
4. Het is niet nodig om uw ventilator te oliën. De motor heeft permanent gesmeerde lagers.

GIDS VOOR PROBLEEMOPLOSSING

Als u problemen ondervindt bij het bedienen van uw nieuwe plafondventilator, kan dit het gevolg zijn van een onjuiste montage, installatie of bedrading. In sommige gevallen kunnen deze installatiefouten worden aangezien voor defecten. Als u fouten ondervindt, raadpleeg dan deze tabel voor probleemoplossing. Als een probleem niet kan worden verholpen, raadpleeg dan uw erkende elektricien en probeer niet zelf elektrische reparaties uit te voeren.

Veiligheidstips

NeEM HeT VOLGeNde iN aCHT: LeES eN beWAaR deZe iNStRUctieS

Om HeT RiSiCO Op bRaND, eLeKtRiSCHe SCHOK OF PeRSooNLiJK LeTSeL te bePeRKeN, MOUNt OPeN eEN dOOS die iS gemaRKeeRD Met 'aCCePtaBeL VOOOR veNtILatORSteUN vaN 35 LBS (15,9 KG) Of MiNDeR' eN GebRUiK MOUNtiNGSScHROeVeN die wORdeN MeegeLeveRD Met de OUtLet bOX eN/Of SUPPORt DiReCtLy VaN BUiLDiNG StRUCtURe. De MeeSte OUtLet bOXeS die GeBRUiKt wORdeN VOOOR de SUPPORt vaN LUMiNaRieS ZiJN NiEt aCCePtaBeL VOOOR veNtILatORSteUN eN MOGeN MOeteN wORdeN veRvaNGeN. RaaDPLeeg eEN geQUaLifiCeeRde eLeCtRiCiEN aLS U twiJfeLt.

1. Installatiewerkzaamheden en elektrische bedrading moeten worden uitgevoerd door gekwalificeerde personen in overeenstemming met alle toepasselijke codes en normen (ANSI/NFPA 70), inclusief brandwerende constructie.
2. Gebruik dit apparaat alleen op de manier die door de fabrikant is bedoeld. Neem contact op met de fabrikant als u vragen heeft.
3. Nadat u de draadverbindingen hebt gemaakt, duwt u de verbindingen voorzichtig in de wandcontactdoos met de draadmoeren naar boven gericht. De draden moeten uit elkaar worden gespreid met de geaarde geleider en de aardgeleider aan de ene kant van de wandcontactdoos en de niet-geaarde geleider aan de andere kant van de wandcontactdoos.
4. Voordat u met de installatie van de ventilator begint, schakelt u de stroom uit op het servicepaneel en vergrendelt u de service-onderbrekingsmiddelen om te voorkomen dat de stroom per ongeluk wordt ingeschakeld. Wanneer de service-onderbrekingsmiddelen niet kunnen worden vergrendeld, bevestigt u een prominent waarschuwingsapparaat, zoals een label, stevig aan het servicepaneel.
5. Wees voorzichtig! Lees alle instructies en veiligheidsinformatie voordat u uw nieuwe ventilator installeert. Bekijk de bijbehorende montageschema's.
6. Beschadig bij het snijden of boren in een muur of plafond de elektrische bedrading en andere verborgen leidingen niet.
7. Zorg ervoor dat de installatieplaats die u kiest, ervoor zorgt dat de ventilatorbladen zonder obstakels kunnen draaien. Houd een minimale afstand van 7 voet van de vloer tot de achterrand van het blad aan.
8. Om het risico op brand, elektrische schokken of persoonlijk letsel te verminderen, moet deze ventilator worden gemonteerd op een wandcontactdoos die is gemarkeerd als geschikt voor ventilatorondersteuning en de montageschroeven gebruiken die bij de wandcontactdoos zijn geleverd. (Montage moet minimaal 35 lbs dragen.)
9.
   Buig de bladhouder niet tijdens de installatie aan de motor, het balanceren of tijdens het reinigen. Steek geen vreemde voorwerpen tussen de draaiende bladen.
10. Bevestig de montagebeugel alleen met de hardware die bij de wandcontactdoos is geleverd. De ventilator mag alleen worden gemonteerd op een wandcontactdoos die is gemarkeerd met "Acceptable for Fan Support" (Aanvaardbaar voor ventilatorondersteuning).
11.
    Om het risico op brand of elektrische schokken te verminderen, mag u deze ventilator niet gebruiken met een solid state ventilator snelheidsregelaar of variabele snelheidsregelaar.
12. Als dit apparaat boven een badkuip of douche wordt geïnstalleerd, moet het als geschikt voor de toepassing worden gemarkeerd.
13. Plaats NOOIT een schakelaar waar deze vanuit een badkuip of douche kan worden bereikt.
14. De verbrandingsluchtstroom die nodig is voor een veilige werking van brandstofgestookte apparatuur kan worden beïnvloed door de werking van dit apparaat. Volg de veiligheidsnormen van de richtlijnen van de fabrikant van de verwarmingsapparatuur, zoals die gepubliceerd door de National Fire Protection Association (NFPA), en de American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) en de lokale code-instanties.
15. Voordat u het apparaat onderhoudt of reinigt, schakelt u de stroom uit op het servicepaneel en vergrendelt u de service-onderbrekingsmiddelen om te voorkomen dat de stroom per ongeluk wordt ingeschakeld. Wanneer de service-onderbrekingsmiddelen niet kunnen worden vergrendeld, bevestigt u een prominent waarschuwingsapparaat, zoals een label, stevig aan het servicepaneel.
16. Alle stelschroeven moeten vóór de installatie worden gecontroleerd en indien nodig opnieuw worden vastgedraaid.
17. Houd elektrische apparaten buiten het bereik van kinderen of zwakke personen. Laat ze de apparaten niet zonder toezicht gebruiken.

BenODigD GeReeDSCHAP
Phillips schroevendraaier
Draadkniptangen
Tangen
Trapladde
